BRUKSANVISNING ALC 2/1-G/R Flex

For din egen sikkerheds skyld

Skifter laserstrålen fra indoor- til outdoor-forhold.

Kjennetegning på apparatet

Les igjennom disse før bruk!

LASER RADIATION

DO NOT STARE INTO BEAM

Ikke se inn i strålen.

Produkt av laserklasse 2; maksimal utgangseffekt ≤ 1 mW; bølgelengde λ = 520 nm;

EN 60825-1:2014

Laserklassifisering

Apparatet tilsvarer laserklassen 2, som baserer på direktivet IEC 60825-1/EN 60825. ∅yet er beskyttet mot tilfeldige, blikk i laserstrålens i kort tid på grunn av beskyttelsesrefleksen i øyelokket. Denne beskyttelsesrefleksen i øyelokket kan allikevel bli påvirket av medikamenter, alkohol eller rusmidler.

Disse apparatene kan brukes uten vernetiltak, dersom det kan sikres at ingen optiske instrumenter kan forminske stråletverrsnittet. Laserstrålen må ikke rettes mot personer.

no

Selv om apparatet oppfyller de strenge kravene til de gyldige direktivene, kan det ikke utelukkes muligheten av at apparatet kan forstyrre

- andre apparater (f.eks. navigasjons-innretninger på fly) eller

- kan bli ødelagt på grunn av sterk stråling, som kan føre til feil betjening.

I disse tilfellene eller andre usikkerheter, bør det gjennomføres kontrollmålinger.

For din egen sikkerhet

Forskriftsmessig bruk

Denne linjelaseren er beregnet for profesjonelt bruk innenfor industri og håndverk.

Apparatet er beregnet for måling, overføring og kontroll av vannrette høydeforløp, loddrette linjer, horisontale forsvinningslinjer, loddepunkt og rette vinkler som f.eks.:

• overføring av meter- og høyderiss,
  – fortegning av mellomvegger (loddrett og/eller i rett vinkel) og
• innretting av anlegg og elementer i tre akser.

no

FLEX ALC 2/1-G/R

– Ikke rett laserstrålen mot personer eller dyr, og ikke se selv rett inn i laserstrålen. Dette måleverktøyet produserer laserstråler, det er mulig at du kan blende personer.
– La måleverktøyet kun repareres av kvalifisert fagpersonell og kun med originale reserve-deler. Dermed garanteres det at sikkerheten ved bruk av måleverktøyet blir bibeholdt.
– La ikke barn bruke måleverktøyet uten tilsyn. Det er mulig at du kan blende personer ved en feiltakelse.
– Det må ikke arbeides med måleverktøyet i omgivelser hvor det er fare for eksplosjon, og hvor det lagres brennbare væsker, gass eller støv. Måleverktøyet kan produsere gnister som kan antenne støvet eller dampen.
– Dersom det brukes andre betjenings- eller justeringsveiledninger, eller dersom det blir brukt andre produksjonsmåter enn de som er oppgitt her, kan dette føre til farlig stråleeksposisjon.
- Sikkerhetsinnretningene må ikke settes ut av drift og det må ikke fjernes noen henvisnings- eller advarselsskilt.

– Før ibruktaking må apparatet undersøkes for synlige skader. Et skadet apparat må ikke tas i bruk.
– Ved bruk på en stige, må det unngås unormale kroppsholdninger. Det må sørges for at du står sikkert og har en jevn likevekt.

FORSIKTIG!

• Apparatet må ikke brukes i regnvær.
  – Dersom apparatet blir transportert fra kulde til en varmere omgivelse eller omvendt, bør apparatet bli akklimatisert før det tas i bruk.
• Ved bruk av adapter og stativ, må det sikres at apparatet er skrudd fast på dette.

FLEX ALC 2/1-G/R

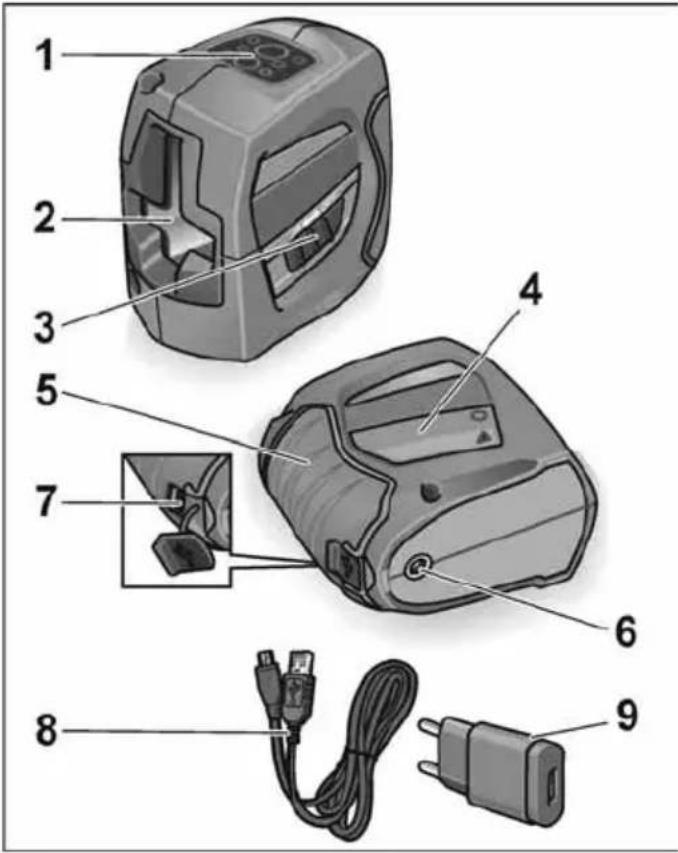

Et overblikk

For å slå på og av. Etter innkoplingen er alle laserstrålene aktiv og Indoor-modus er aktiv. Når den er slått av, er innretningen for selvnivellering blokkert.

4 Laserskilt
5 Gummiert grepsområde
6 ¼"-gjenge

For feste på stativ eller stativ på vegg.

7 USB-ladekontakt
8 USB-ladekabel
9 USB-lader
10 Oppbevaringsveske (ikke framstilt)

no

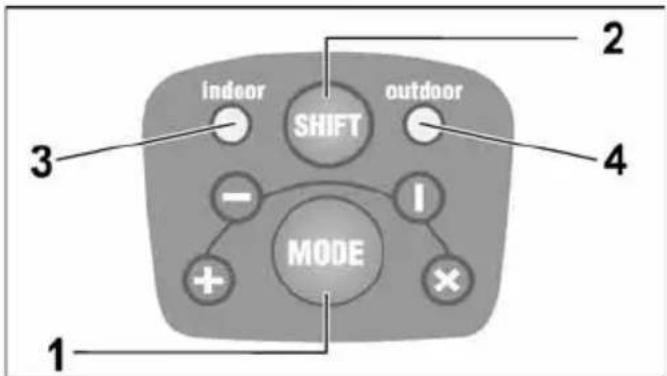

Betjeningsfelt

Veksler mellom de 4 forskjellige laser projeksjonstypene etter hverandre.

1x horizontal stråle

2x vertikal stråle

3x horisontal- og vertikal stråle + selvnivellering er slått av/blokkert

4x horisontal- og vertikal stråle + selvnivellering er slått på (standard driftstype etter innkopling av apparatet)

FLEX ALC 2/1-G/R

2 Omkoplingstast omgivelsesmodus

Kopler laserstrålen om fra indoor til outdoor betingelser.

Indoor modus blir brukt for korte strekninger ved normal lysstyrke på omgivelsene (i lukkede rom). Ved høy lysstyrke i omgivelsene eller sterkt solskinn, må outdoor modus aktiveres. Apparatet arbeider i outdoor modus med en pulserende laserstråle. Denne er noe mørkere enn strålen ved indoor modus.

3 LED Indoor modus

4 LED Outdoor modus

– Rett ikke laserstrålen mot personer eller dyr.
- Ikke se inn i laserstrålen.
– Ikke sett optiske instrumenter inn i strålerøret. Dette måleverktøyet produserer laserstråler, det er mulig at du kan blende personer.

FORSIKTIG!

– Måleverktøyet må ikke brukes i omgivelser som er fuktige, støvet eller som har sand. Det er mulig at apparatkomponentene kan ta skade.
– Etter bruk, må apparatet straks slås av med på-/avbryteren, for å blokkere selv-nivelleringen.
– Dersom apparatet blir transportert fra kulde til en varmere omgivelse eller omvendt, bør apparatet bli akklimatisert før det tas i bruk.

no

- Ved bruk av adapter og stativ, må det sikres at apparatet er skrudd fast på dette.

Se fra og med side 150.

Inn- og utkopling av apparatet 152

Velg driftstype 154

Slå om til omgivelsesmodus 156

Kontroll av nøyaktigheten

Det anbefales å gjennomføre en regelmessig kontroll av apparatet, for å kunne garantere nøyaktigheten skikkelig.

Ved avvik av nøyaktigheten utenfor toleranseområdet, må apparatet leveres inn til et autorisert kundeservice verksted.

FLEX ALC 2/1-G/R

Justeringen av apparatet må kun foretas av autoriserte fagfolk.

De nødvendige skrittene for kontroll av nøyaktigheten, blir forklart på sidene med bilder på slutten av denne veiledningen. Se fra og med side 160.

Vedlikehold og pleie

• Apparatet må behandles forsiktig og må vernes mot støt, vibrasjoner og ekstreme temperaturer.
• Apparatet må oppbevares i vesken när det ikke brukes.
• For rengjøring må det kun brukes en myk, tørr klut.
  – La apparatet kun repareres av kvalifisert personell og kun med originale reservedeler. Dermed sikres det at sikkerheten til apparatet blir bibeholdt.

FLEX ALC 2/1-G/R

Ikke kast elektriske verktøy i bosset!

I henhold til det europeiske direktivet

2012/19/EU om gamle elektriske og

elektroniske apparater og omsetning til nasjonal rett, må brukte elektroverktøy samles separat og tilføres en miljøvennlig gjenvinning.

Gjenvinning av råstoffer i stedet for avskaffing av boss.

Apparat, tilbehør og emballasje bør avskaffes ved gjenvinning på en miljøvennlig måte. For å garantere en ren recyclingsprosess i henhold til typen, er kunststoff merket.

HENVISNING

Faghandelen vil gi deg informasjon om avhendingsmetoder!

Utelukkelse av ansvar

Brukeren av dette produktet blir bedt om å overholde nøyaktig de anvisninger som finnes i betjeningsveiledningen. Alle apparater er nøyaktig kontrollert før utleveringen. Brukeren

no

bør allikevel før hver bruk overbevise seg om at apparatet fungerer nøyaktig.

Produsenten og hans representant er ikke ansvarlige for feil eller forsettlig feilaktig bruk, eller for eventuelle følgeskader som resulterer fra dette såsom unngått vinning.

Produsenten og hans stedfortreder er ikke ansvarlige for følgeskader og unngått vinning på grunn av naturkatastrofer som f.eks. jordskjelv, storm, overflod, osv. såsom brann, uhell, inngrep av tredje personer eller bruk som ligger utenfor det vanlige innsatsområdet.

Produsenten og hans representant er ikke ansvarlige for skader og unngått vinning på grunn av endrete eller tapte data, avbrytelse av forretningsdriften osv. som blir forårsaket av produktet eller på grunn av at produktet ikke kan brukes.

Produsenten og hans representant er ikke ansvarlige for skader og unngått vinning som blir forårsaket av at betjeningen ikke blir foretatt i henhold til veiledningen.

Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke sakkyndig bruk eller i forbindelse med produkter fra andre produsenter.
