MANUAL DE USUARIO ALC 2/1-G/R Flex

Identificación en el equipo

¡Leer las instrucciones antes de poner en funcionamiento el equipo!

LASER RADIATION

DO NOT STARE INTO BEAM

No hacer incidir el haz en los ojos.

Producto de la clase 2 de láser; potencia de salida máxima ≤ 1 mW; longitud de onda λ = 520 nm; EN 60825-1:2014

Clasificación de láser

El equipo corresponde a la clase de láser 2, basado en la norma IEC 60825-1/EN 60825. El ojo está protegido por el reflejo de cerrar el párpado, en caso de incidencia casual y de corta duración. Sin embargo, este reflejo puede estar afectado por la acción de medicamentos, alcohol o drogas. Estos equipos pueden usarse sin medidas de protección adicionales, siempre que se asegure la ausencia de instrumentos ópticos que disminuyan el diámetro del haz. No dirigir el haz láser sobre personas.

es

Comportamiento electromagnético

Aunque el equipo cumple con las normas rigurosas de las pautas pertinentes, no se puede excluir la posibilidad de que el equipo

– produzca perturbaciones en otros equipos (p. ej. dispositivos de navegación de aeroplanos) o
– sea perturbado por la fuerte radiación, lo que puede conducir a un funcionamiento incorrecto.
En este caso o si hubiere dudas al respecto, deberán practicarse mediciones de control.

Para su seguridad

Utilización adecuada a su función

El láser lineal está destinado a su uso en la industria y el oficio.

El equipo está destinado a determinar, transmitir y controlar líneas horizontales, verticales, líneas de alineación, puntos de plomada y ángulos rectos, como p. ej.

• transferir líneas métricas y de altura,
• marcado de paredes intermedias (verticales y/o en ángulo recto) y
  – orientación en la instalación de elementos en tres ejes.

es

FLEX ALC 2/1-G/R

Advertencias de seguridad

¡ADVERTENCIA!

– Nunca orientar el haz de láser sobre personas

o animales ni hacerlo penetrar en los ojos

propios. Esta herramienta de medición

genera radiación láser, la cual puede

genera radiación laser, la cual puede enceguecer a las personas.

– Hacer arreglar el equipo de medición por

personal especializado y exclusivamente con

repuestos originales. Con ello se garantiza la

seguridad en el equipo de medición.

- No dejar que los niños utilicen el equipo sin

supervisión. Pueden enceguecer a terceras

personas sin intensión.

- No trabajar con este equipo de medición en

zonas con peligro de explosión, donde se

encuentren líquidos inflamables, gases

o polvos. En la herramienta de medición

pueden generarse chispas que producen

la ignición de los polvos o los vapores.

– La utilización de otros métodos de medición

o ajuste u otros procedimientos que los aquí

indicados pueden conducir a exposiciones

peligrosas en cuanto a la radiación.

- No desactivar dispositivos de seguridad

ni quitar carteles con indicaciones

o advertencias.

• Controlar antes de su puesta en funcionamiento, si el equipo presenta daños visibles. No poner en marcha equipos dañados.
• Si se trabaja sobre una escalera, evitar que el cuerpo asuma posiciones anormales.

Asegurarse siempre de una posición estable

y buen equilibrio permanente.

¡CUIDADO!

• No utilizar el equipo en caso de lluvia.
• Si se transporta el equipo de zonas muy frías
  a otra mas caliente o viceversa, dejar que el
  equipo se aclimate.
• Si se utilizan adaptadores o trípodes,
  asegurar que el equipo esté firmemente
  atornillado.

FLEX ALC 2/1-G/R

De un vistazo

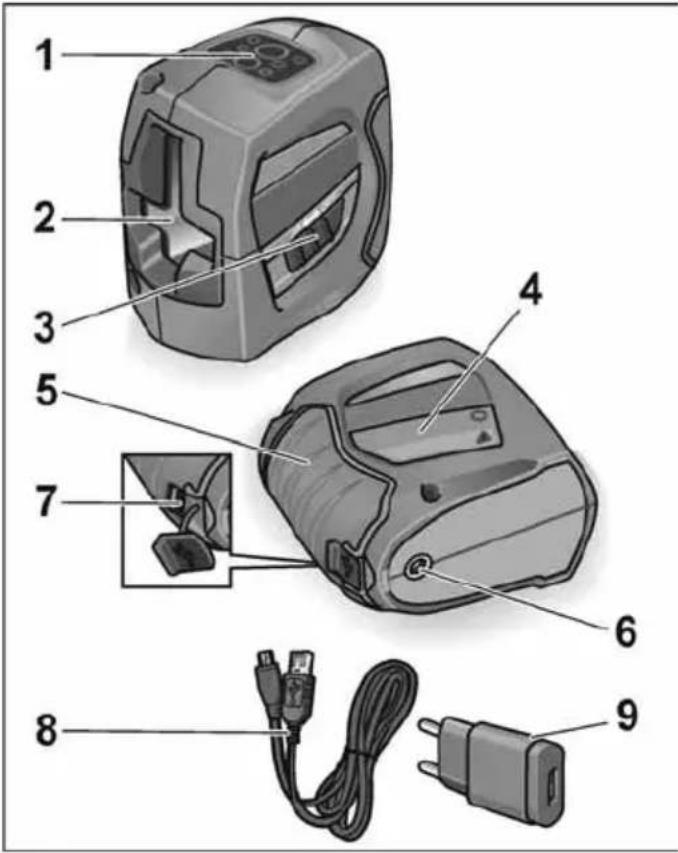

1 Panel de manejo
2 Ventana de salida de la radiación láser
3 Pulsador de encendido/apagado Para el encendido y apagado. Después del encendido están todos los haces láser activos, al igual que el modo Indoor. Estando apagado el dispositivo de autonivelación está bloqueado.
4 Etiqueta del láser 5 Revestimiento de goma para el agarre 6 Rosca ¼" Para la sujeción sobre un trípode o bien soporte para pared y trípode.
7 Toma de carga USB 8 Cable de carga USB 9 Aparato de carga USB 10 Bolsa protectora (no representada)

es

Panel de manejo

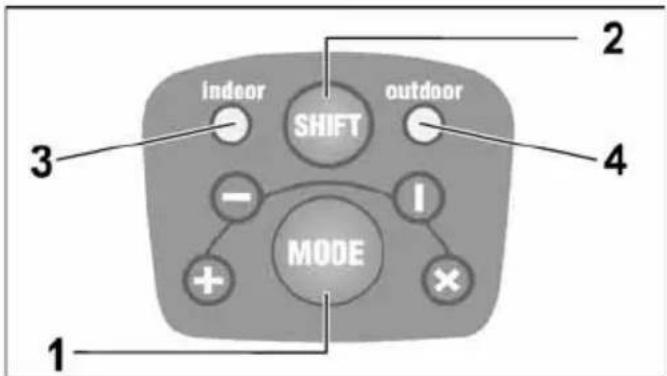

1 Pulsador para el modo de funcionamiento

Conmuta secuencialmente los 4 modos de funcionamiento de proyección láser.

1 vez: haz horizontal

2 veces: haz vertical

3 veces: haz horizontal y vertical + la autonivelación desactivada/ bloqueada

4 veces: haz horizontal y vertical + autonivelación activada (modo de funcionamiento estándar después del encendido del equipo)

FLEX ALC 2/1-G/R

2 Pulsador de conmutación al modo Entorno Conmuta el haz láser del modo Indoor al modo Outdoor para su uso en el exterior. El modo Indoor se utiliza para trayectorias cortas con luz ambiente normal (en ambientes cerrados). Si la luz ambiente es intensa o bien se está en presencia de luz solar directa, activar el modo Outdoor. En el modo Outdoor, el equipo trabaja con un haz pulsado. Éste es levemente menos intenso en el modo Indoor.

3 LED Modo Indoor

4 LED Modo Outdoor

Los LED (3 o 4) se encienden de color verde en caso de autonivelación activa.

Los LED (3 o 4) se encienden de color rojo en caso de exceder la zona de autonivelación (± 4°) o en caso que el dispositivo de auto-nivelación esté inactivo/bloqueado.

Los LED (3 o 4) centellean de color rojo, si la carga de la batería es deficiente. ¡Carga la batería!

FLEX ALC 2/1-G/R

Datos técnicos

Láser de líneas cruzadas ALC 2/1-G/R
Diodo láser para espectro visible	520 nm
Clase de láser	2
Zona de trabajo– Haz horizontal/vertical1)	50 m
Exactitud ...– Haz horizontal/vertical	± 0,3 mm/m
Zona de autonivelación	± 4°
Alimentación de corriente Li-lon 3,7 V	1200 mAh
Tiempo de funcionamiento2)	4 h / 10 h
Zona de temperatura– para funcionamiento– para almacenamiento	-5 °C ... 50 °C-20 °C ... 70 °C
Peso	360 g
Aparato de carga USB
Tensión de entrada 100-240 V~
Tensión de salida 5 V / 1 A	——

es

1) En caso de condiciones adversas (radiación solar fuerte, superficies reflectantes) el espectro de medición puede ser menor.
2) El tiempo de funcionamiento fue determinado con todos los haces láser activados. Puede prolongarse del tiempo de funcionamiento, desactivando los haces que no se necesiten y seleccionando un modo de funcionamiento adecuado.

Instrucciones de funcionamiento

¡ADVERTENCIA!

• No dirigir el haz láser sobre personas o animales.
• No hacer penetrar el haz de láser en los ojos.
• No introducir instrumentos ópticos en la trayectoria del haz.

Esta herramienta de medición genera radiación láser, la cual puede enceguecer a las personas.

¡CUIDADO!

• No utilizar el equipo en zonas húmedas, polvorientas o arenosas. Pueden dañarse los componentes del equipo.
• Apagar el equipo de inmediato mediante el conmutador Sí/No una vez finalizado el uso, a fin de bloquear el dispositivo de auto-nivelación.

es

• Si se transporta el equipo de zonas muy frías a otra más caliente o viceversa, dejar que el equipo se aclimate.
• Si se utilizan adaptadores o trípodes, asegurar que el equipo esté firmemente atornillado.

Los pasos de manejo más importantes se explican al final de estas instrucciones en las páginas gráficas.

Ver a partir de la página 150.

Carga de la batería con el cable y adaptador USB 150

Encendido y apagado del equipo ..... 152

Seleccionar el modo de funcionamiento .. 154

Desactivar el modo de entorno 156

Manipuleo del láser 158

Control del haz horizontal 160

Control del haz vertical 164

Control de la exactitud

Se recomienda efectuar un control periódico del equipo, a fin de garantizar una exactitud en forma duradera.

En caso de una desviación de la exactitud más allá de la tolerancia admitida, debe entregarse el equipo a un taller autorizado de servicio a clientes.

FLEX ALC 2/1-G/R

Hacer efectuar los ajustes en el equipo exclusivamente por especialistas autorizados. Los pasos requeridos para el control de la exactitud se describen al final de las páginas gráficas. Ver a partir de la página 160.

Mantenimiento y cuidado

Tener en cuenta las recomendaciones siguientes:

• Tratar el equipo cuidadosamente y protegerlo de golpes, vibraciones y temperaturas extremas.
• Almacenar el equipo en su estuche de protección cuando no se lo utilice.
• Utilizar exclusivamente un paño suave y seco para la limpieza.
• Hacer reparar el equipo exclusivamente por personal especializado y con repuestos originales. De esta manera se asegura la seguridad del equipo.

Indicaciones para la depolución

Únicamente para países pertenecientes a la UE:

¡No arroje herramientas eléctricas en los residuos domiciliarios!

FLEX ALC 2/1-G/R

Según la pauta europea 2012/19/UE y su implementación a través de leyes nacionales, los equipos eléctricos o electrónicos en desuso deben coleccionarse por separado, haciéndoselos llegar a un reciclado que proteja el medio ambiente.

Recuperación de materias primas en vez de eliminación de residuos.

El equipo, los accesorios y el embalaje, deberían entregarse a una empresa de reciclado respetuosa del medio ambiente. A los fines de un reciclado concordante con los tipos de material, las piezas de material plástico están adecuadamente identificadas.

NOTA

¡Hágase informar por su comerciante especializado respecto de las posibilidades de eliminación!

Exclusión de la garantía

El usuario de este producto es incitado a seguir exactamente las indicaciones de las instrucciones de funcionamiento. Todos los equipos fueron controlados con la mayor exactitud antes de su entrega.

es

Sin embargo se le recomienda al usuario, controlar la exactitud del equipo antes de cada uso.

El fabricante y sus representantes no responden por el uso incorrecto o arbitrariamente incorrecto ni por los daños de ello resultantes ni tampoco por pérdidas de ganancia originadas por ello.

El fabricante y sus representantes no responden por daños ni pérdidas de ganancia consecuencia de catástrofes naturales como p. ej. terremotos, tormentas, inundaciones, etc, incendios, accidentes, intervención por terceros o utilización fuera de los ámbitos usuales.

El fabricante y sus representantes no responden por daños ni pérdida de ganancias por datos modificados o perdidos, interrupciones del funcionamiento de la compañía, etc. causados por el producto o por la imposibilidad de usar el mismo.

El fabricante y sus representantes no responden por daños ni pérdidas de ganancia resultantes de un manejo en desacuerdo con las instrucciones de funcionamiento.

El fabricante y su representante no asumen responsabilidad alguna por daños causados por el uso indebido o la utilización en combinación con productos de otros fabricantes.
