Produkttyp	Korslinjelasernivå
Märke	Flex
Modell	ALC 2/1-G/R
Laserdiod	520 nm (grön)
Laserkategori	2
Arbetsområde	50 m
Noggrannhet	±0,3 mm/m
Självutjämningsområde	±4°
Strömförsörjning	Li-Ion-batteri 3,7 V / 1200 mAh
Drifttid	4 h (alla strålar) / 10 h (ekonomiläge)
Drifttemperatur	-5 °C till 50 °C
Vikt	360 g
USB-laddare	Ingång 100-240 V~, utgång 5 V / 1 A
Gänga	1/4" för stativ
Projektionslägen	Horisontell, Vertikal, Kombinerad
Miljölägen	Inomhus (kontinuerlig), Utomhus (pulserande)
Självutjämning	Ja, med möjlig låsning
Skydd	Laserskydd, gummihandtag
Underhåll	Mjuk, torr trasa, förvara i väska
Säkerhet	Titta inte på strålen, laserkategori 2, undvik explosiva miljöer
Reparation	Endast av kvalificerad personal med originaldelar
Förpackningens innehåll	Lasernivå, USB-kabel, USB-laddare, skyddsväska

Vanliga frågor - ALC 2/1-G/R Flex

Hur slår man på och stänger av enheten?

Tryck på På/Av-knappen (3) för att slå på enheten. Efter påslagning är alla laserstrålar aktiva och inomhusläget är aktiverat. Stäng av genom att trycka på samma knapp igen. I avstängt läge är självutjämningen låst.

Vad betyder lysdioderna på kontrollpanelen?

Lysdioderna (3 och 4) visar miljöläget. Grönt betyder att självutjämningen är aktiverad. Rött betyder att självutjämningsområdet har överskridits (4°) eller att självutjämningen är avaktiverad/låst. Blinkande rött innebär låg batterinivå.

Hur väljer man laserprojektionsläge?

Använd projektionsvalsknappen (1) på kontrollpanelen. Varje tryck ändrar läget: 1x horisontell stråle, 2x vertikal stråle, 3x horisontella och vertikala strålar med självutjämning avaktiverad, 4x horisontella och vertikala strålar med självutjämning aktiverad (standardläge).

Vad är skillnaden mellan inomhus- och utomhusläge?

Inomhusläge används för korta avstånd med normal ljusstyrka; strålen är kontinuerlig. Utomhusläge är för starkt ljus; strålen är pulserande, något mörkare. Använd växlingsknappen (2) för att växla.

Hur laddar man batteriet?

Använd medföljande USB-kabel och en USB-laddare (väggladdare 5V/1A rekommenderad). Anslut kabeln till USB-porten (7) på enheten och till en strömkälla. Drifttiden är 4 till 10 timmar beroende på användning.

Vilken noggrannhet har lasernivån?

Noggrannheten är ±0,3 mm/m för horisontella och vertikala strålar. Arbetsområdet är 50 m.

Hur kontrollerar man horisontellstrålens noggrannhet?

Se de illustrerade sidorna i bruksanvisningen (sida 160). Den typiska metoden är att mäta höjdskillnaden mellan två avlägsna punkter. Om noggrannheten ligger utanför toleransen, lämna in enheten till en auktoriserad serviceverkstad.

Vilka säkerhetsföreskrifter ska följas?

Rikta aldrig laserstrålen mot människor eller djur. Titta inte in i ljuskällan. Undvik explosiva miljöer. Använd endast originalreservdelar. Låt inte barn använda utan uppsikt.

Hur underhåller och rengör man enheten?

Rengör med en mjuk, torr trasa. Undvik fukt, damm och sand. Förvara enheten i skyddsväskan när den inte används. Låt endast kvalificerad personal utföra reparationer.

Vad gör man vid funktionsstörning?

Kontrollera först batteriet (blinkande röd lysdiod). Om enheten inte startar, ladda batteriet. Om problemet kvarstår, kontakta en auktoriserad Flex-serviceverkstad. Försök inte reparera själv.

BRUKSANVISNING ALC 2/1-G/R Flex

Elektromagnetisk fordragelighet

LED (3 eller 4) lyser grønt när selvnivelleringen er slått på.

LED (3 eller 4) lyser rødt när området for selv-nivellering er (± 4°) eller när selvinvelleringen er slått av/blokkert.

De viktigste betjeningsskrittene blir forklart på sidene med bilder på slutten av denne veiledningen.

Behandling av laseren 158

Kontroll av horizontal strålen 160

Kontroll av vertikal strålen 164

Läs bruksanvisningen innan maskinen tas bruk!

LASER RADIATION

DO NOT STARE INTO BEAM

Produkten motsvarar laserklass 2;

Max utgångseffekt 1 mW;

Våglängd λ = 520 nm; EN 60825-1:2014

Laserklassificering

Apparaten motsvarar laserklass 2, grundad på standarden IEC 60825-1/EN 60825.

Vid tillfällig direkt kort titt in i laserstrålarna skyddas ögonen av ögonlockens naturliga slutningsreflex. Denna slutningsreflex kan emellertid påverkas av medicin, alkohol eller droger. Dessa apparater får användas utan vidare skyddsåtgärder, såvida det säkerställs att inga optiska instrument reducerar strålens tvärsnitt.

Rikta inte laserstrålen mot människor.

FLEX ALC 2/1-G/R

Elektromagnetisk kompatibilitet

Trots att apparaten uppfyller de stränga kraven i gällande direktiv, kan man inte utesluta att apparaten

- kan störa andra apparater (t.ex. flygplanens navigationsinstrument) eller

- kan störas av starka strålar från andra apparater, vilket kan leda till felmätningar.

I dessa fall och vid andra osäkerheter bör kontrollmätningar genomföras.

För din säkerhet

Avsedd användning

Denna linjelaser är avsedd för yrkesmässig användning inom industri och hantverk.

Apparaten är avsedd för beräkning, överföring och kontroll av exakt vågräta meter- och höjdmarkeringar, lodräta linjer, flyktlinjer, lodpunkter och räta vinklar, som t ex

- överföring av höjdplan,

– ritsning av mellanväggar (lodrätt och/eller i rät vinkel) och

– inriktning av anläggningar och element i tre axlar.

FLEX ALC 2/1-G/R

SV

– Rikta aldrig laserstrålen mot människor eller djur och se inte själv direkt in i strålen. Detta mätverktyg alstrar laserstrålning, därmed kan du blända människor.
– Låt endast kvalificerad fackpersonal reparera mätverktyget och endast med original-reservdelar. Därmed säkerställs att mätverktygets säkerhet bibehålls.
– Låt aldrig barn använda mätverktyget utan uppsikt. De skulle oavsiktligt kunna blända människor.
– Använd inte mätverktyget i explosionsfarlig omgivning, i vilken brännbara vätskor, gaser eller damm finns i närheten. I mätverktyget kan gnistor alstras, som kan antända dammet eller ångorna.
– Användning av andra än här angivna manöver- eller justeringsanordningar kan leda till farlig strålningsexposition.
– Säkerhetsanordningar får ej göras overksamma och inga hänvisnings- och varningsskyltar får avlägsnas.
- Kontrollera apparaten rörande synliga skador före drifttagningen. Starta ej defekta apparater

– Undvik onormal kroppställning vid arbete på stege. Se till att du står stadigt och alltid i jämvikt.

VAR FÖRSIKTIG!

– Använd ej apparaten när det regnar.

– Om apparaten förs från stark kyla till varmare omgivning eller omvänt måste du låta apparaten acklimatisera sig innan den används.

– Se till att apparaten är fast påskruvad när adapter eller stativ används.

sv

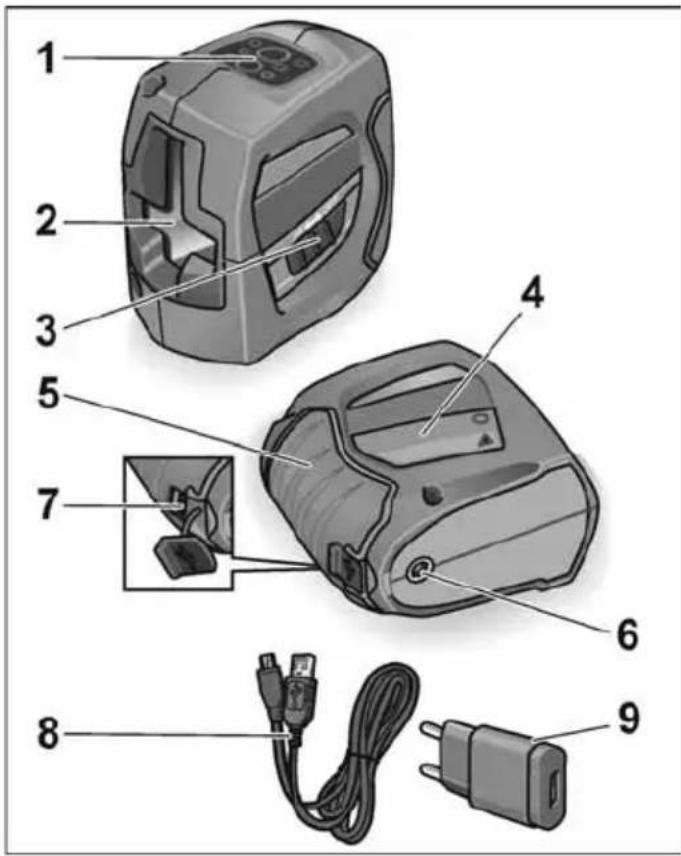

Översikt

1 Manöverpanel
2 Laserfönster
3 Till/Från-knapp

för till- och frånslagning. Efter tillslagningen är alla laserstrålar aktiva och indoor-funktionen aktiv.

I frånslaget tillständ blockeras självnivelleringsanordningen.

4 Laserskylt
5 Gummerad greppyta
6 1/4"-gänga

För montering på stativ eller vägg- och stativfäste.

7 USB-ladduttag
8 USB-laddkabel
9 USB-laddare
10 Skyddsväska (visas ej)

FLEX ALC 2/1-G/R

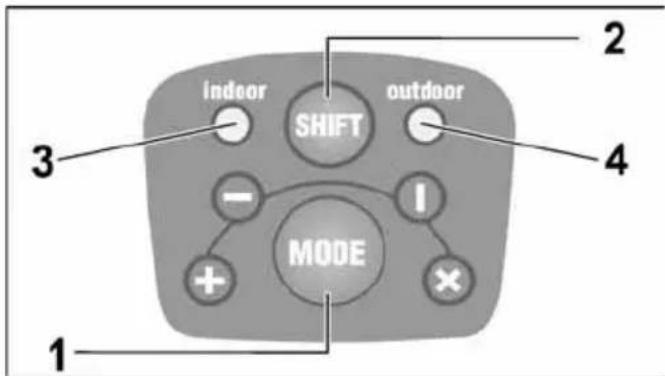

Manöverpanel

1 Knapp för val av driftsätt

Kopplar efter varandra till de 4 olika laserprojektionssätten.

1x horisontalstråle
2x vertikalstråle
3x horisontal- och vertikalstråle + självnivellering frånkopplad/blockerad
4x horisontal- och vertikalstråle + självnivellering tillkopplad (standarddriftsätt när apparaten kopplats till)

SV

2 Omkopplare för omgivningsfunktion

Kopplar om laserstrålen från indoor- till outdoorbetingelser.

Indoorfunktionen används för korta sträckor vid normal ljusstyrka (i slutna rum). Aktivera outdoorfunktionen vid hög ljusstyrka eller stark solstrålning. I outdoorfunktionen arbetar apparaten med pulserande laserstråle.

Denna är något mörkare än strålen hos indoorfunktionen.

3 LED Indoorfunktion

Lysdioderna (3 eller 4) lyser grönt vid tillkopplad självnivellering.

Lysdioderna (3 eller 4) lyser rött när självnivelleringsområdet överskrids (± 4°) eller vid frånkopplad/blockerad självnivellering.

Lysdioderna (3 eller 4) blinkar rött vid låg batterikapacitet. Ladda batteriet!

Tekniska data

Korslinjelaser ALC 2/1-G/R
Synliga laserdioder 520 nm
Laserklass 2
Arbetsområde– horisontal-/vertikalstråle1)	50 m
Noggrannhet ...– horisontal-/vertikalstråle ± 0,3 mm/m
Självnivelleringsområde ± 4°
Strömförsörjning Li-ion 3,7 V	1200 mAh
Drifttid2)	4 h / 10 h
Temperaturområde– för drift– för lagring	-5 °C ... 50 °C-20 °C ... 70 °C
Vikt 360 g
USB-laddare
Ingångsspänning 100-240 V~
Utgångsspänning 5 V / 1 A	——

FLEX ALC 2/1-G/R

1) Vid ogynnsamma betingelser (stark solstrålning, reflekterande ytor) kan mätområdet vara mindre.
2) Drifttiden beräknades med alla aktiverade laserstrålarna. Drifttiden kan förlängas om i ett annat driftsätt ej nödvändiga strålar frånkopplas.

Bruksanvisning

WARNING!

– Rikta aldrig laserstrålen mot människor eller djur.
- Se aldrig direkt in i laserstrålen.
– För inte in några optiska instrument i strålgången.
Detta mätverktyg alstrar laserstrålning, därmed kan du blända människor.

VAR FÖRSIKTIG!

• Använd ej mätverktyget i fuktig, dammig eller sandig omgivning. Apparatkomponenter kan ta skada.
  – Slå omedelbart efter användning från apparaten för att blockera självnivelleringen.
• Om apparaten förs från stark kyla till varmare omgivning eller omvänt måste du låta apparaten acklimatisera sig innan den används.

FLEX ALC 2/1-G/R

– Se till att apparaten är fast påskruvad när adapter eller stativ används.

De viktigaste manöverstegen förklaras i slutet av denna bruksanvisning på bildsidorna. Se from sida 150.

Ladda batteriet med USB-kabel och USB-laddare 150

Till- och frånslagning 152

Driftsätt 154

Omgivningsfunktion 156

Handhavande 158

Kontroll av horizontalstråle 160

Kontroll av vertikalstråle 164

För att säkerställa noggrannheten ska apparaten kontrolleras regelbundet. Om noggrannheten avviker från den tillåtna toleransen, måste apparaten lämnas in på en auktoriserad kundtjänstverkstad.

SV

Justeringar på apparaten får endast göras av särskilt utbildad personal.

Hur noggrannheten kontrolleras beskrivs i slutet av bruksanvisningen på bildsidorna. Se from sida 160.

Underhåll och skötsel

OBS!

• Behandla apparaten försiktigt och skydda den mot stötar, vibrationer och extrema temperaturer.
  – Förvara apparaten i skyddsväskan när den inte används.
  – Använd endast en mjuk och ren lapp för rengöring.
  – Låt endast kvalificerad fackpersonal reparera apparaten och endast med originalreservdelar. Därmed säkerställs att apparatens säkerhet bibehålls.

Skrotningsanvisningar

Endast för EU-stater:

Kasta ej elverktyg i hushållssoporna!

Enligt det europeiska direktivet

2012/19/EU om avfall av gamla elektriska och elektro-niska apparater och omsättningen i nationell rätt ska förbrukade elverktyg samlas separat och lämnas in till miljövänlig återvinning.

Återvinning i stället för avfallshantering.

Apparat, tillbehör och förpackning kan återvinnas. För att underlätta sorteringen vid återvinning är plastdelarna markerade.

OBS

Fråga fackhandlaren rörande avfalls-hanteringsmöjligheterna!

Användaren av denna produkt måste rätta sig exakt efter bruksanvisningen. Alla apparater har kontrollerats noggrant före leveransen. Trots det bör användaren kontrollera apparatens noggrannhet före varje användning.

FLEX ALC 2/1-G/R

Tillverkaren och dennes representant ansvarar inte för felaktig eller avsiktligt fel användning och alltså inte heller för eventuella resulterande följdskador och förlorad vinst.

Tillverkaren och dennes representant ansvarar inte för följdskador och förlorad vinst genom naturkatastrofer som t ex jordbävning, storm, översvämning, osv liksom brand, olycka, ingrepp av tredje person eller icke avsedd användning.

Tillverkaren och dennes representant ansvarar inte för skador och förlorad vinst genom ändrade eller förlorade data, driftavbrott osv, som orsakats av produkten eller ej möjlig användning av produkten.

Tillverkaren och dennes representant ansvarar inte för skador som orsakats genom felaktig användning eller i förbindelse med produkter från andra tillverkare.

FLEX ALC 2/1-G/R

Merkintä laitteessa

sv Omgivningsfunktion
