BRUKSANVISNING ALC 3360GR 10.8 Flex

Ikke prøv å reparere eller demontere produktet. Enhver reparasjon eller demontering som kreves på dette produktet skal kun utføres av autorisert servicepersonell, ellers kan alvorlig personskade oppstå. Reservedeler og tilbehør Forstørrede tegninger og lister over reservedeler finner du på hjemmesiden vår: www.flex-tools.com Informasjon om avfallshåndtering ADVARSEL! Gjør overflødige verktøy ubrukelige: nettdrevet verktøy ved å ta ut strømledningen, batteridrevet verktøy ved å fjerne batteriet. Kun EU-landIkke kast elektroverktøy med husholdningsavfall!I samsvar med det europeiske direktivet 2012/19 / EC om avfall elektrisk og elektronisk utstyr og innføring i nasjonal lovgivning må elektriske verktøy samles inn separat og resirkuleres på en miljøvennlig måte.Gjenvinning av råvarer i stedet for avfallshåndtering. Enheten, tilbehøret og emballasjen skal resirkuleres på en miljøvennlig måte. Plastdeler er identifisert for resirkulering etter materialtype. ADVARSEL! Ikke kast batterier i husholdningsavfall, ild eller vann. Ikke åpne brukte batterier. Kun EU-land:I henhold til direktiv 2006/66/EF må defekte eller brukte batterier resirkuleres. MERK Spør forhandleren din om hvilke alternativer du har for avfallshåndtering! - Samsvarserklæring Vi erklærer på eget ansvar at produktet som er beskrevet under “Tekniske spesifikasjoner”, overholder følgende standarder eller normative dokumenter:EN 60745 i samsvar med forskriftene i direktivene 2014/30 / EC, 2006/42 / EC, 2011/65 / EC.Ansvarlig for tekniske dokumenter: FLEX-Elektrowerkzeuge GmbH, R & DBahnhofstrasse 15, D-71711 Steinheim/Murr Peter Lameli Klaus Peter WeinperTechnical Head Head of Quality Department (QD)01.01.2021; FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Fritak fra ansvar Produsenten og hans representant er ikke ansvarlig for skader og tapt fortjeneste på grunn av avbrudd i virksomheten forårsaket av produktet eller av et ubrukbart produkt. Produsenten og hans representant er ikke ansvarlig for skader som er forårsaket av feil bruk av produktet eller ved bruk av produktet med produkter fra andre produsenter.79 ALC 3/360-G 10.8 Symboler som används i denna manual VARNING! Indikerar överhängande fara. Om inte dessa varningar följs kan det resultera i dödsfall eller extremt allvarliga skador. FÖRSIKTIGHET! Indikerar en eventuell farlig situation. Om inte dessa varningar följs kan det leda till lättare skador eller skador på egendom. NOTERA Indikerar programtips och viktig information. Symboler Läs igenom bruksanvisningen Laservarningssymbol Använd skyddsglasögon Avyttringsinformation för det gamla verktyget (se sidan 85)! För din säkerhet VARNING! Alla instruktioner måste läsas igenom och observeras för att kunna arbeta säkert med mätverktyget. De integrerade skydden i mätverktyget kan äventyras om mätverktyget inte används i enlighet med de medföljande instruktionerna. Gör aldrig varningsskyltarna på mätverktyget oläsbara. FÖRVARA DESSA INSTRUKTIONER PÅ EN SÄKER PLATS OCH LÅT DEM FÖLJA MED MÄTVERKTYGET NÄR DET LÄMNAS TILL EN TREDJE PART. Avsedd användning Detta mätverktyg är avsett för att avgöra och kontrollera horisontella och vertikala linjer.Denna produkt är enkel att använda för olika användningsområden oavsett om det är inomhus eller utomhus. Säkerhetsvarningar för planlasernivellerare VARNING! Läs igenom alla säkerhetsvarningar och alla instruktioner. Om inte alla varningar och instruktioner följs kan det leda till elektriska stötar, brand och/ eller allvarliga skador. Spara alla varningar och instruktioner för framtida referens

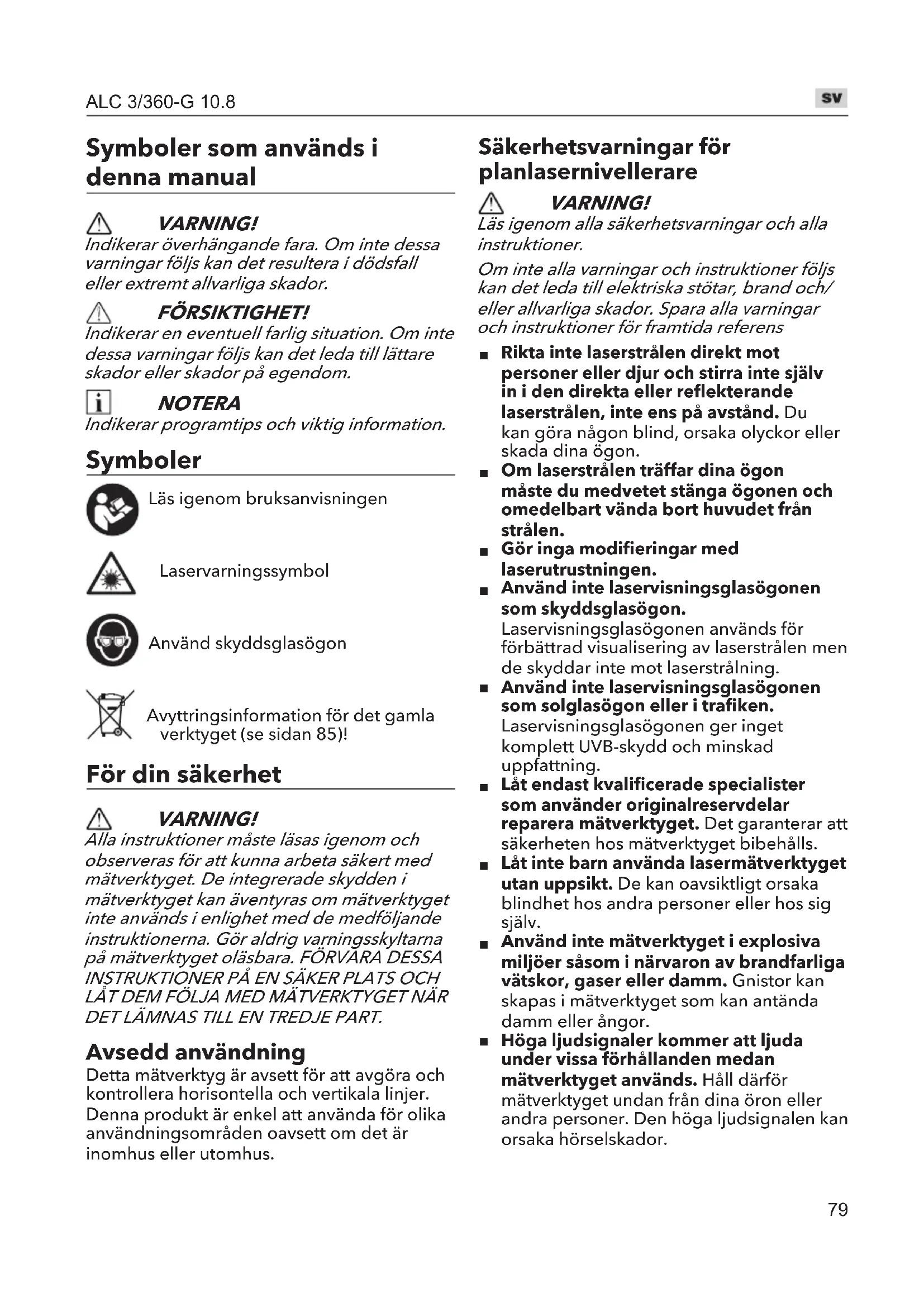

Rikta inte laserstrålen direkt mot personer eller djur och stirra inte själv in i den direkta eller reflekterande laserstrålen, inte ens på avstånd. Du kan göra någon blind, orsaka olyckor eller skada dina ögon.

Om laserstrålen träffar dina ögon måste du medvetet stänga ögonen och omedelbart vända bort huvudet från strålen.

Gör inga modifieringar med laserutrustningen.

Använd inte laservisningsglasögonen som skyddsglasögon. Laservisningsglasögonen används för förbättrad visualisering av laserstrålen men de skyddar inte mot laserstrålning.

Använd inte laservisningsglasögonen som solglasögon eller i trafiken. Laservisningsglasögonen ger inget komplett UVB-skydd och minskad uppfattning.

Låt endast kvalificerade specialister som använder originalreservdelar reparera mätverktyget. Det garanterar att säkerheten hos mätverktyget bibehålls.

Låt inte barn använda lasermätverktyget utan uppsikt. De kan oavsiktligt orsaka blindhet hos andra personer eller hos sig själv.

Använd inte mätverktyget i explosiva miljöer såsom i närvaron av brandfarliga vätskor, gaser eller damm. Gnistor kan skapas i mätverktyget som kan antända damm eller ångor.

Höga ljudsignaler kommer att ljuda under vissa förhållanden medan mätverktyget används. Håll därför mätverktyget undan från dina öron eller andra personer. Den höga ljudsignalen kan orsaka hörselskador.80 ALC 3/360-G 10.8

Håll laserverktyget, lasermålplattan 16 och universalhållaren 13 borta från hjärtpacemakers. Magneterna på insidan av laserverktyget, lasermålplattan och universalhållaren genererar ett fält som påverka funktionen hos hjärtpacemakers.

Håll laserverktyget, lasermålplattan 16 och universalhållaren 13 borta från magnetiska databärare och magnetiskt känsliga enheter. Effekten av magneterna inuti mätverktyget, lasermålplattan och universalhållaren kan leda till icke återställbara dataförluster.

Se till att batteribytet utförs korrekt. Det finns en risk för explosion. Tekniska specifikationer

Batterityp AP 10.8/2.5 AP 10.8/4.0Drifttemperatur ℃ -10°~40℃Krävd spänning V 10,8Arbetstid -Effekt -Effekt 2 -Effekt 3 AP 10.8/2.5≥12h ≥8h ≥6,5hPrecision mm/

±0,3mm/mLaservåglängd nm 520nmLasereffekt mW

10mw Lasergrad Klass IILaserlinjebredd mm/

≤3mm/5m(100Lux)Sektorvinkel ° 360°Svängningstid S ≤5sArbetsvinkel ° ≤±4°Vikt (utan batteripaket)Kg 0,8Arbetsområde* w/o (diameter)m ≤100Arbetsområde med mottagare (diameter)m ≤120*Arbetsområdet kan reduceras på grund av oönskade miljöförhållanden (t.ex. direkt solljus). Översikt (se bild A) Numreringen på produktfunktionerna refererar till illustrationen på maskinen på den grafiska sidan.1 Utgångsöppning för laserstråle2 Indikatorlampan för laserstatus3 PÅ/AV-knapp: horisontell laserlinje4 PÅ/AV-knapp: vertikal laserlinje5 Indikatorlampan för laserljustyrka6 Omkopplingsknapp för utomhusläge och ljusstyrkekontroll7 Låsratt rotation8 Indikator laddningsstatus9 Batterilåsknapp10 Li-jon batteri11 Lasermottagare12 Magnetisk svängbar bas13 Bakre hängfäste14 Stativ15 Laservisningsglasögon16 Lasermålplatta Användningsinstruktioner VARNING! Ta bort batteriet innan något arbete utförs på mätverktyget. FÖRSIKTIGHET! Skydda mätverktyget mot fukt och direkt solljus. Utsätt inte mätverktyget för extrema temperaturer eller variationer i temperatur. Exempelvis, lämna inte den i ett fordon81 ALC 3/360-G 10.8 under en lägre tid. Vid stora variationer i temperatur, lås mätverktyget anpassas till den omgivande temperaturen innan det tas i bruk. Vid extrema temperaturvariationer kan noggrannheten hos mätverktyget påverkas. Undvik kraftiga tryck på mätverktyget eller att det faller ned. Efter allvarlig yttre påverkan på mätverktyget rekommenderas att en noggrannhetskontroll utförs (se “Noggrannhetskontroll av mätverktyget, sidan

XX) varje gång innan arbetet fortsätter.

Stäng av mätverktyget under transport. När det är avstängt är nivelleringsenheten låst. I annat fall kan den skadas i händelse av intensiva rörelser. Innan mätverktyget slås på Packa upp planlasernivelleraren och kontrollera att inga delar saknas eller är skadade. NOTERA Batterierna är inte fullt laddade vid leveransen. Innan första användning, ladda batterierna fullt. Se laddarens bruksanvisning. Sätta i/byta batteriet

Tryck in det laddade batteriet 10 i elverktyget tills det klickar på plats, (se bild C1)

För att ta bort, tryck på låsknappen (1.) och dra ut batteriet (2.). (se bild C2) FÖRSIKTIGHET! När enheten inte används, skydda batteriets kontakter. Lösa metalldelar kan kortsluta kontakterna, risk för explosion och brand! Batteriladdningsstatus

Tryck på knappen för att kontrollera statusen på laddningsindikatorernas LED (8). Se bild D)

Indikatorn stängs av efter 5 sekunder.

Om en av LED blinkar måste batteriet laddas Om ingen av LED lyser efter att knappen tryckts in är batteriet felaktigt och måste bytas. Slå på och stänga av VARNING! Peka inte med laserstrålen mot personer eller djur och titta inte själv in i laserstrålen, inte ens på långt avstånd. FÖRSIKTIGHET! Lämna inte det påslagna mätverktyget utan uppsikt och stäng av mätverktyget efter användning. Andra personer kan bli blinda av laserstrålen.

Vrid på låsratten för rotation (7) till positionen “” enligt pilen i bilden (bild E).

Verktyget är påslaget och går in i automatiskt balansläge. Omedelbart efter påslagningen skickar mätverktyget ut laserstrålar genom de befintliga öppningarna (1). Som standard är endast den horisontella lasern H påslagen (bild F).

Vrid på låsratten för rotation (7) till positionen “” enligt pilen i bilden för att stänga av verktyget (bild E). Driftlägen Mätverktyget har flera driftlägen mellan vilka du kan växla när som helst. Dessa är för: Generera ett horisontellt laserplan Generera ett vertikalt laserplan, Generera två vertikala laserplan, Generera ett horisontella laserplan samt två vertikala laserplan.Efter påslagning genererar mätverktyget ett horisontellt laserplan. För att ändra driftläge, tryck på knappen “horisontell laserlinje (3)” eller “vertikal laserlinje (4)”. FÖRSIKTIGHET! Välj ett lämpligt läge innan verktyget används. Laserns position kan ändras om verktyget flyttas eller vibrerar under användning. Välj laserlägeTryck på knappen “horisontell laserlinje (3)” eller “vertikal laserlinje (4)” för att välja ett specifik laserprojiceringsläge oavsett om det är i auto-nivelleringsläge eller låst läge.Horisontell laserlinjekontroll

Tryck på knappen “horisontell laserlinje (3)” för att slå på eller stänga av den horisontella laserlinjen.

Den horisontella laserlinjen H är en 360° horisontell laserlinje (bild F).Vertikal laserlinjekontroll

Tryck på knappen “vertikal laserlinje (4)” för att slå på eller stänga av båda grupperna av vertikala laserlinjer V1V2 och V3V4 (bild G).82 ALC 3/360-G 10.8 Auto-nivelleringsläge NOTERA Indikatorlampan (2) kommer att blinka röd med summervarning och lasern kommer att fortsätta att blinka medan verktyget inte kan avsluta auto-nivellering. Om auto-nivellering inte alltid är möjlig betyder det att ytan där verktyget står avviker med än auto-nivelleringsområdet på 4° från det horisontella planet. Placera verktyget i en position nära vågrät (≤ 4° från horisontella planet).

Placera mätverktyget på ett plant och fast stöd fastsatt på stativet.

Skjut låsratten för rotation (7) till positionen

NOTERA Efter påslagning kommer nivelleringsfunktionen automatiskt att kompensera ojämnheter inom området för självnivellering på ± 4°. Nivelleringen är klar så snart som laserstrålen inte flyttas längre. Vertikal laserlinje När den horisontella laserlinjen lyser, tryck på knappen “vertikal laserlinje (4)” för att styra att de vertikala linjerna V1V2 och V3V4 lyser uppåt eller bara åt sidan eller av samtidigt. När den horisontella laserlinjen inte lyser, tryck på knappen “vertikal laserlinje (4)” för att kontrollera att de vertikala linjerna V1V2 och V3V4 lyser eller bara på sidan, men de två grupperna med vertikala laserlinjerna kan inte helt stängas av samtidigt.Horisontell laserlinjeEndast när minst en grupp med vertikala laserlinjer lyser kan den horisontella laserlinjen stängas av. Arbeta utan auto-nivelleringsläge (låst läge) Detta läge kan alltid användas för att justera eller markera att linjen överstiger 4° från det horisontella planet. Exempelvis installera ledstänger i trapp. NOTERA

Uppmärksamma att verktyget inte avger något varningsljud i detta läge även om det överstiger auto-nivelleringsområde på 4°. Detta läge kan inte användas för att utföra horisontell eller vertikal nivellering.

Håll låsratten för rotation i positionen “ tryck på knappen “horisontell laserlinje (3)” eller “vertikal laserlinje (4)” under en lång stund för att öppna motsvarande laser, verktyget kommer att arbeta i låst läge.

Tryck på knappen “horisontell laserlinje (3)” eller “vertikal laserlinje (4)” för att välja ett specifik laserprojiceringsläge.

Indikatorlampan (2) kommer alltid att lysa röd att uppmärksamma funktionsläget:

Placera verktyget naturligt i önskad vinkel och fortsätt att arbeta med lasern för att fortsätta till nästa steg.

Efter att laser är helt avstängd, stängs verktyget av samtidigt. Utomhusläge

Tryck på omkopplaren (6) en stund för att välja utomhusläge. Lasern kommer att mattas en stund i utomhusläge, vilket är normalt.

Använd verktyget med en mottagare (säljs separat) i utomhusläge. Indikatorlampa Inomhusläge

Inomhusläge är standard när verktyget startas.

I detta moment lyser indikatorlampan (5) på två till vänster.

Kort tryckning på omkopplaren (6) för att välja annan ljusstyrka.UtomhuslägeLång tryckning på omkopplaren (6) och indikatorlampan (5) kommer endast att lysa på den längst till vänster och den kommer att blinka för att uppmana att öppna utomhusläget. Noggrannhetskontroll av mätverktyget Inverkan på noggrannhet

Den omgivande temperaturen har en stor inverkan. Särskilt temperaturskillnader som uppstår från marken och uppåt kan avleda laserstrålen.83 ALC 3/360-G 10.8

Då den största skillnaden i temperaturlager är nära marken skall alltid mätverktyget monteras på ett stativ när avstånd som överstiger 20 m mäts. Om så är möjligt, sätt upp mätverktyget i mitten av arbetsområdet.

Förutom extern inverkan kan enhetsspecifik inverkan (t.ex. fall eller kraftiga slag) också leta till avvikelser. Av detta skäl, kontrollera noga nivelleringen varje gång som arbetet påbörjas.

Kontrollera först noggrannheten av nivelleringen den horisontella laserlinjen och sedan noggrannheten av nivelleringen av de vertikala linjerna.

Om mätverktyget överskrider den maximala avvikelsen under ett av testerna, lämna det för reparation hos en Flex reparatör för garantiservice. Kontrollera noggrannheten för den horisontella nivelleringen För denna kontroll behövs ett fritt mätavstånd på 5 m på en fast yta mellan två väggar A och

Montera mätverktyget på ett stativ eller placera det på en fast och jämn yta nära vägg A. Slå på mätverktyget för drift med automatiskt nivellering. Välj driftläget där ett horisontellt laserplan samt ett vertikalt laserplan genereras framför mätverktyget. (Bild H1) Rikta lasern mot den närmaste väggen A och låt mätverktyget nivelleras. Markera centrum på punkten där laserlinjerna korsar varandra på vägg A (punkt I). (Bild H2). Vrid mätverktyget 180°, låt det nivelleras och markera krysspunkten på laserlinjerna på motsatta väggen B (punkt II). Utan att vrida på mätverktyget, placera det nära vägg B. Slå på mätverktyget och låt det nivelleras. (Bild H3) Rikta in höjden på mätverktyget (med ett stativ eller lägga något under, om så krävs) på ett sådant sätt att krysspunkten på laserlinjerna projiceras mot den tidigare markerade punkten II på vägg B. (Bild H4) Utan att ändra höjden, vrid runt mätverktyget 180° . Rikta det mot vägg A på ett sådant sätt att de vertikala laserlinjerna körs genom den redan markerade punkten I. Låt mätverktyget nivelleras och markera korspunkten på laserlinjerna på vägg A (punkt III). Skillnaden d mellan de båda markerade punkterna I och III på vägg A är den verkliga höjdavvikelsen för mätverktyget längs med sidoaxeln. På ett mätavstånd på 2 x 5 m = 10m, är den maximala tillåtna avvikelsen: 10m x ± 0,3 mm/m = ± 3 mm. Samt att skillnaden d mellan punkterna I och III inte får överskrida 3 mm (max.). Kontrollera nivelleringens noggrannhet för de vertikala linjerna För denna kontroll krävs en dörröppning med minst 2,5 m utrymme (på en fast yta) på var sida om dörren. Placera mätverktyget på en fast och jämn yta ( inte på ett stativ) 2,5 m från dörröppningen. Slå på mätverktyget för arbete med automatisk nivellering. Välj ett driftläge där ett vertikalt laserplan genereras framför mätverktyget. (Bild H5) Markera centrum på den vertikala laserlinjen på golvet i dörröppningen (punk I), på ett avstånd på 5 m på andra sidan av dörröppningen (punkt II) och i den övre kanten av dörröppningen (punkt III). (Bild H6) Vrid mätverktyget 180° och placera det på andra sidan av dörröppningen direkt bakom punkt II. Låt verktyget nivelleras och rikta in den vertikala laserlinjen på sådant sätt att dess centrum körs exakt genom punkt I och II. Markera centrum på laserlinjen vid övre kanten på dörröppningen som punkt IV. Skillnaden d för de båda markerade punkterna II och IV är den verkliga avvikelsen för mätverktyget till lodräta linjen. Mäta höjden på dörröppningen. Upprepa mätproceduren för det andra vertikala laserplanet. För detta, välj ett driftläge där ett vertikalt laserplan genereras på sidan av mätverktyget och vrid mätverktyget 90° innan mätningsproceduren påbörjas. Den maximala tillåtna avvikelsen beräknas enligt följande: Dubbla dörröppningens höjd x 0,3 mm/m Exempel: För en dörröppning med en höjd på84 ALC 3/360-G 10.8 2m, kan den maximala avvikelsen vara 2 x 2m x ± 0,3 mm/ m = ±1,2 mm. Följaktligen kan inte punkterna III och IV vara mer än 1,2 mm (max.) isär från varandra för var och en av båda mätningarna. Tillbehör Lasermottagare (sälj separat)Använd lasermottagaren 11 för att förbättra upptäckten av laserlinjer under ogynnsamma belysningsförhållanden (utomhus, ljusa miljöer, direkt solljus) och över större avstånd. (Bild I).Magnetisk svängbar bas/bakre hängfäste

Med den magnetiska svängbara basen (12) / bakre hängkonsolen (13) kan du fästa mätverktyget t.ex. på vertikala ytor, rör, stolpar eller magnetiska material.

Den magnetiska svängbara basen (12) / bakre hängkonsolen (13) kan också göra att mätverktyget med 2,5 Ah batteripaket kan vridas 180 grader så som du önskar.

Justera den magnetiska vridbara basen (12) / bakre hängkonsolen (13) grovt innan mätverktyget slås på.Arbeta den magnetiska svängbara basen/bakre hängfästetDen magnetisk svängbara basen monterad på arbetsplanet direkt (bild J1). fäst på stål- eller metallvägg med magneter på baksidan (bild J2). fäst på väggen med skruvar (bild J3). fäst på stödet med fastklämning på bakre hängande fästet (bild J4). Fäst på väggytan med bakre hängfästet och skruvar (medföljer inte ) (bild J5). Fäst på upprätt stolpe med klämma på bakre hängfästet (bild J6).Stativ (medföljer inte)

Med stativet kan verktyget enkelt ställas in på lämplig höjd och inriktning.

Detta verktyg kan monteras på gängan på ett vanligt 1/4 tums eller 5/8 tums stativ direkt (bild K).

Dra åt mätverktyget med stativets monteringsbult.

Justera stativet grovt innan mätverktyget slås på.Arbetsläge Arbeta med stativet direkt (bild L1). Arbeta via en magnetisk svängbar bas (bild L2)LaservisningsglasögonLaservisningsglasögonen filtrerar bort omgivande ljus. Detta förbättras lasersynligheten för ögat. NOTERA: Använd inte laservisningsglasögonen som skyddsglasögon. Laservisningsglasögonen används för förbättrad visualisering av laserstrålen men de skyddar inte mot laserstrålning. Använd inte laservisningsglasögonen som solglasögon eller i trafiken. Laservisningsglasögonen ger inget komplett UV-skydd och minskar färguppfattning. Lasermålplatta

Placera laserplattan på målet och om höjden för målet är lika avgörs av jämförelse av avståndet mellan laserlinjen på laserplattan och målet.

Lasermålplattan 16 ökar synligheten av laserstrålen under ogynnsamma förhållanden och på stora avstånd.Arbeta med lasermålplattan (t.ex.) Avgöra om pelarhöjden är lika (bild M). Underhåll och skötsel VARNING! För att bibehålla produktens prestanda skall du alltid följa dessa enkla anvisningar nedan. Rengöring

Håll alltid mätverktyget rent.

Sänk inte ned mätverktyget i vatten eller annan vätska.

Håll alltid produkten fri från damm och vätskor så mycket som möjligt. Använd endast en ren och mjuk trasa för rengöring. Om så behövs, fukta trasan lätt med ren alkohol eller lite vatten. Använd inte något rengöringsmedel eller lösningsmedel. Tvätta inte med vatten direkt.

Vidrör inte linsen med fingrarna.

Rengör särskilt regelbundet ytan vid utgångsöppningen för lasern och uppmärksamma om det finns ludd eller fibrer. Förvaring

Förvara alltid produkten inomhus. Hantera85 ALC 3/360-G 10.8 eller förvara alltid produkten tillsammans med förpackningens originaldelar.

Förvara och transportera endast mätverktyget i skyddspåsen eller i lådan. Batteri

När produkten inte använts under lång tid, inspektera regelbundet batterierna. Ta bort batterierna eller ladda och ladda ur Li-jonbatteriet för att utöka dess livslängd.

Ladda Li-jonbatteriet eller byt batterier när varningen för låg batterikapacitet visas. Reparationer

Försök inte att reparera eller demontera produkten. Alla reparationer eller demonteringar som krävs för denna produkt skall endast utföras av auktoriserad servicepersonal, i annat fall kan allvarliga skador uppstå. Reservdelar och tillbehör Sprängritningar och reservdelslistor kan hittas på vår hemsida: www.flex-tools.com Information om avyttring VARNING! Gör förbrukade verktyg obrukbara: genom att ta bort elsladden från eldrivna elverktyg, genom att ta bort batteriet från batteridrivna verktyg. Endast EU-länderKasta inte elektriska elverktyg i hushållssoporna!I enlighet med europeiska direktivet 2012/19/EG om Waste Electrical and Electronic Equipment (WEEE, hantering av elektriskt och elektroniskt avfall) och överfört till nationella lagar måste dessa samlas in separat och återvinnas på ett miljövänligt sätt.Råmaterial återanvänds istället för att kastas som avfall. Enheter, tillbehör och förpackning skall återvinnas på ett miljövänligt sätt. Plastdelar identifieras för återvinning enligt materialtyp. VARNING! Kasta inte batterier i hushållssoporna, i en öppen eld eller i vatten. Öppna inte förbrukade batterier. Endast EU-länder:I enlighet med direktiv 2006/66/EG måste defekta och förbrukade batterier återvinnas. NOTERA Fråga din återförsäljare om alternativ för avyttring! -Deklaration om uppfyllelse. Vi deklarerar under vårt exklusiva ansvar att produkten som beskrivs under “Tekniska specifikationer” uppfyller följande standarder eller normgivande dokument:EN 60745 i enlighet med bestämmelserna i direktiv 2014/30/EG, 2006/42/EG, 2011/65/EG.Ansvarig för tekniska dokumenten: FLEX-Elektrowerkzeuge GmbH, R & DBahnhofstrasse 15, D-71711 Steinheim/MurrPeter Lameli Klaus Peter WeinperTechnical Head Head of Quality Department (QD)01.01.2021; FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Undantag från ansvar Tillverkaren och dess representant är inte ansvarig för några skador och förluster av förtjänst på grund av avbrott i affärsverksamheten eller av en oanvändbar produkt. Tillverkaren och dess representant är inte ansvariga för skador som orsakas av felaktig användning av produkten tillsammans med produkter från andra tillverkare.86 ALC 3/360-G 10.8 Käyttöoppaassa käytetyt symbolit VAROITUS! Ilmaisee uhkaavaa vaaraa. Tämän varoituksen noudattamatta jättäminen voi johtaa kuolemaan tai erittäin vakaviin vammoihin. HUOMIO! Ilmaisee mahdollisesti vaarallisen tilanteen. Tämän varoituksen noudattamatta jättäminen voi johtaa lieviin vammoihin tai omaisuusvahinkoihin. HUOMAUTUS Ilmaisee käyttövinkkejä ja tärkeitä tietoja. Symbolit Lue käyttöopas Laservaroituksen symboli Käytä suojalaseja Vanhan työkalun hävittämisohjeet (katso sivu 92) Turvallisuutesi takia VAROITUS! Kaikki ohjeet täytyy lukea ja niitä täytyy noudattaa mittaustyökalun turvallisen käytön varmistamiseksi. Mittaustyökaluun integroidut suojaukset voivat heikentyä, jos mittaustyökalua ei käytetä mukana tulevien ohjeiden mukaan. Älä koskaan poista mittaustyökalussa olevia varoitusmerkkejä.
