HASZNÁLATI ÚTMUTATÓ ALC 3360GR 10.8 Flex

Bahnhofstrasse 15, D-71711 Steinheim/Murr Wyłączenia odpowiedzialności Producent i jego przedstawiciel nie ponoszą odpowiedzialności za jakiekolwiek szkody i straty oraz utratę zysków wskutek przerwy w prowadzeniu działalności spowodowane produktem lub faktem, że produktu nie da się używać. Producent i jego przedstawiciel nie ponoszą odpowiedzialności za jakiekolwiek szkody i straty spowodowane niewłaściwym użyciem produktu lub używaniem go w połączeniu z produktami innych producentów.118 ALC 3/360-G 10.8 A jelen kézikönyvben használt szimbólumok FIGYELMEZTETÉS! Közelgő veszélyt jelez. A jelzés figyelmen kívül hagyása halált vagy különösen súlyos sérülést okozhat. VIGYÁZAT! Potenciálisan veszélyes helyzetet jelez. A jelzés figyelmen kívül hagyása könnyű sérülést vagy anyagi kárt okozhat. MEGJEGYZÉS Alkalmazási tippeket és fontos információkat jelez. Szimbólumok Olvassa el a használati útmutatót Lézer figyelmeztető szimbólum Viseljen szemüveget A régi eszköz ártalmatlanítására vonatkozó információk (lásd a(z) 124. oldalon)! Az Ön biztonsága érdekében FIGYELMEZTETÉS! Minden utasítást el kell olvasnia és követnie kell annak érdekében, hogy biztonságosan dolgozhasson a mérőeszközzel. Előfordulhat, hogy mérőeszközbe beépített védelmek meghibásodnak, ha a mérőeszközt nem a megadott utasítások szerint használja. Soha ne takarja el a mérőeszközön elhelyezett figyelmeztető jelzéseket. BIZTONSÁGOS

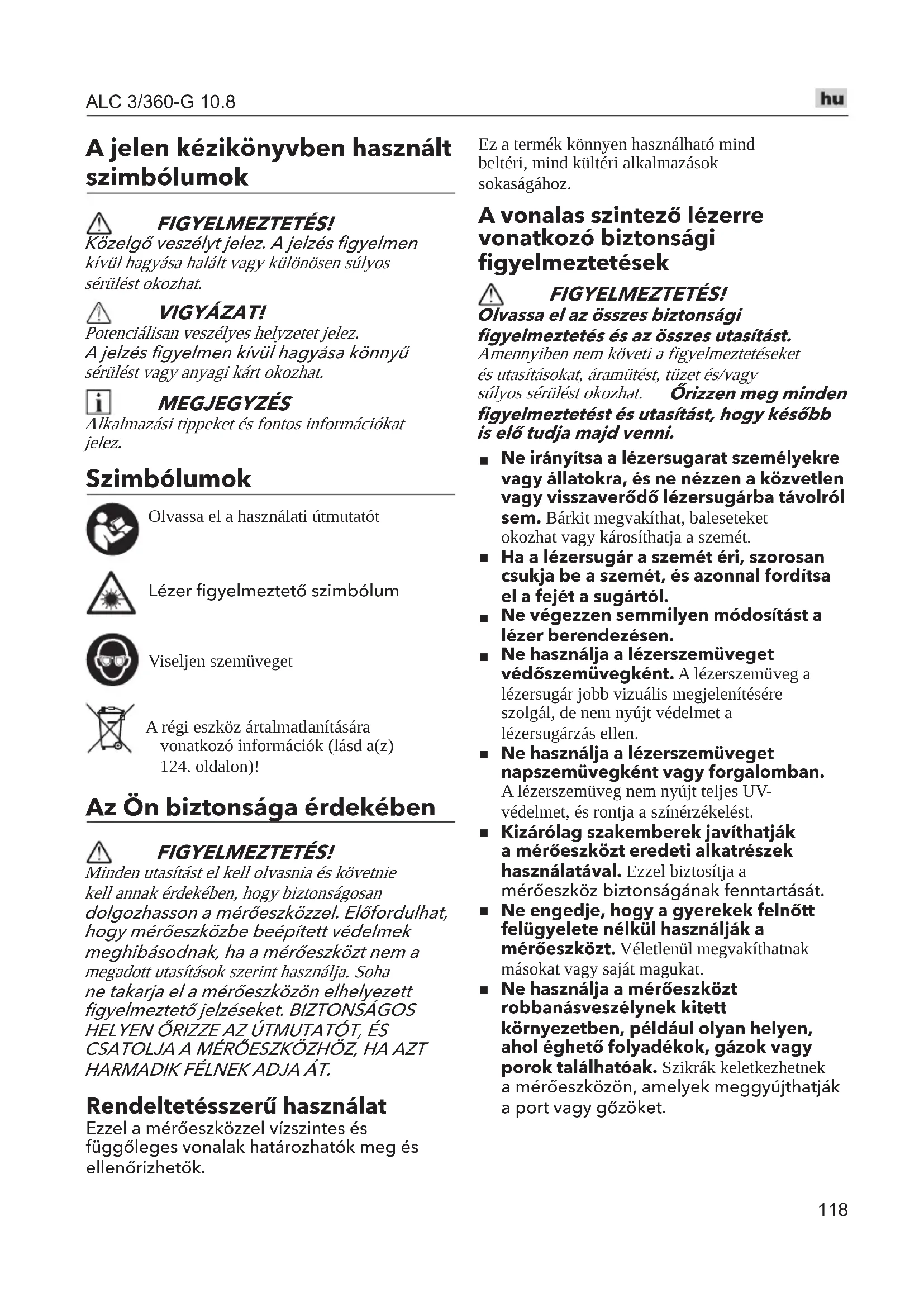

HELYEN ŐRIZZE AZ ÚTMUTATÓT, ÉS

CSATOLJA A MÉRŐESZKÖZHÖZ, HA AZT HARMADIK FÉLNEK ADJA ÁT. Rendeltetésszerű használat Ezzel a mérőeszközzel vízszintes és függőleges vonalak határozhatók meg és ellenőrizhetők.Ez a termék könnyen használható mind beltéri, mind kültéri alkalmazások sokaságához. A vonalas szintező lézerre vonatkozó biztonsági figyelmeztetések FIGYELMEZTETÉS! Olvassa el az összes biztonsági figyelmeztetés és az összes utasítást. Amennyiben nem követi a figyelmeztetéseket és utasításokat, áramütést, tüzet és/vagy súlyos sérülést okozhat. Őrizzen meg minden figyelmeztetést és utasítást, hogy később is elő tudja majd venni.

Ne irányítsa a lézersugarat személyekre vagy állatokra, és ne nézzen a közvetlen vagy visszaverődő lézersugárba távolról sem. Bárkit megvakíthat, baleseteket okozhat vagy károsíthatja a szemét.

Ha a lézersugár a szemét éri, szorosan csukja be a szemét, és azonnal fordítsa el a fejét a sugártól.

Ne végezzen semmilyen módosítást a lézer berendezésen.

Ne használja a lézerszemüveget védőszemüvegként. A lézerszemüveg a lézersugár jobb vizuális megjelenítésére szolgál, de nem nyújt védelmet a lézersugárzás ellen.

Ne használja a lézerszemüveget napszemüvegként vagy forgalomban. A lézerszemüveg nem nyújt teljes UV-védelmet, és rontja a színérzékelést.

Kizárólag szakemberek javíthatják a mérőeszközt eredeti alkatrészek használatával. Ezzel biztosítja a mérőeszköz biztonságának fenntartását.

Ne engedje, hogy a gyerekek felnőtt felügyelete nélkül használják a mérőeszközt. Véletlenül megvakíthatnak másokat vagy saját magukat.

Ne használja a mérőeszközt robbanásveszélynek kitett környezetben, például olyan helyen, ahol éghető folyadékok, gázok vagy porok találhatóak. Szikrák keletkezhetnek a mérőeszközön, amelyek meggyújthatják a port vagy gőzöket.119 ALC 3/360-G 10.8

A mérőeszköz működtetése közben bizonyos feltételek alatt hangos hangjelzések szólalnak meg. Ezért tartsa távol a mérőeszközt saját és mások fülétől. A hangos hangjelzés halláskárosodást okozhat.

Tartsa távol a mérőeszközt, a lézercéltáblát (16) és az univerzális tartót (13) a szívritmusszabályozóktól. A mérőeszközön, a lézercéltáblán és az univerzális tartón belül található mágnesek olyan mezőt generálnak, ami ronthatja a szívritmusszabályozók működősét.

Tartsa távol a mérőeszközt, a lézercéltáblát (16) és az univerzális tartót (13) a mágneses adathordozóktól és a mágnesesen érzékeny eszközöktől. A mérőeszközön, a lézercéltáblán és az univerzális tartón belül található mágnesek hatása visszafordíthatatlan adatvesztést okozhat.

Ügyeljen a megfelelően végzett akkumulátorcserére. Robbanásveszély áll fenn. Műszaki adatok

Akkumulátor típusa AP 10.8/2.5 AP 10.8/4.0 Üzemi hőmérséklet: ℃ -10°~40℃ Igényelt feszültség V 10,8 Működési idő -eljesítmény 1 -Teljesítmény 2 -Teljesítmény 3 óra AP 10,8/2,5 ≥12h ≥8h ≥6,5h Pontosság mm/

±0,3mm/m Lézer hullámhossza nm 520nm Lézer teljesítménye

10mw Lézer fokozat II. osztály Lézer vonal szélessége mm/

≤3mm/5m(100Lux) Szektor szöge ° 360° Forgási idő S ≤5mp Működési szög ° ≤±4° Súly (akkumuláto- regység nélkül) Kg 0,8 Működési tartomány vevő nélkül (átmérő) m ≤100 Működési tartomány vevővel (átmérő) m ≤120 *A működési tartományt csökkenthetik a kedvezőtlen környezeti feltételek (pl. közvetlen napsugárzás). Áttekintés (lásd az A ábrát) A termék tulajdonságainak számozása megfelel a gép illusztrációján látható számoknak a rajzokat ábrázoló oldalon. 1 Kilépő nyílás a lézersugárhoz 2 Jelzőlámpa a lézerállapothoz 3 BE/KI gomb: vízszintes lézervonal 4 BE/KI gomb: függőleges lézervonal 5 Jelzőlámpa a lézer luminanciához 6 Kapcsológomb kültéri módhoz és fényesség-szabályozáshoz 7 Forgásrögzítő gomb 8 Töltöttségi szint jelzője 9 Akkumulátor kioldógomb 10 Li-ion akkumulátor 11 Lézer vevő 12 Mágneses forgatható talp 13 Hátsó függesztő tartó 14 Háromlábú állvány 15 Lézerszemüveg 16 Lézercéltábla120 ALC 3/360-G 10.8 Használati útmutató FIGYELMEZTETÉS! Vegye ki az akkumulátort, mielőtt a mérőeszközön bármilyen munkát végezne. VIGYÁZAT! Óvja a mérőeszközt a nedvességtől és a közvetlen napfénytől.Ne engedje, hogy a mérőeszközt szélsőséges hőmérsékletek vagy hőingadozások érjék.

éldául ne hagyja sokáig járművekben. Jelentős hőingadozások esetében hagyja a mérőeszközt a külső hőmérséklethez igazodni, mielőtt üzembe helyezi. Szélsőséges hőmérsékletek vagy hőingadozások esetében a mérőeszköz pontossága romolhat. Ügyeljen arra, hogy a mérőeszköz ne kapjon erős ütést és ne essen le.

mérőeszközt érő súlyos külső hatás után ajánlatos mindig pontossági ellenőrzést végezni (lásd „A mérőeszköz pontosságának ellenőrzése” részt az XX oldalon) a munka folytatása előtt. Szállítás idejére kapcsolja ki a mérőeszközt. Kikapcsolt állapotban a szintezőegység rögzítődik. Ellenkező esetben károsodhat intenzív mozgás esetében. A mérőeszköz bekapcsolása előtt Csomagolja ki a vonalas szintező lézert, és győződjön meg arról, hogy nincsenek hiányzó vagy sérült alkatrészek. MEGJEGYZÉS Az akkumulátorok a szállításkor nincsenek teljesen feltöltött állapotban. Az első működtetés előtt töltse fel teljesen az akkumulátorokat. Tekintse át a töltő használati utasítását. Az akkumulátor berakása / cseréje

Tolja a feltöltött akkumulátort (10) az elektromos szerszámba, amíg be nem kattan a helyére. (lásd a C1 ábrát)

Az eltávolításhoz nyomja meg a kioldó gombot (1) és húzza ki az akkumulátort (2). (lásd C2 ábra) VIGYÁZAT! Amikor az eszköz nincs használatban, védje az akkumulátor-csatlakozókat. A laza fém alkatrészek rövidre zárhatják a csatlakozókat; robbanás- és tűzveszély! Az akkumulátor töltöttségi szintje

Az akkumulátor töltöttségi szintjének ellenőrzéséhez nyomja meg a töltöttségi szintet jelző LED-eknél (8) lévő gombot. (lásd D ábra)

A jelzőfény 5 másodperc után kialszik.

Ha valamelyik LED villog, az akkumulátort fel kell tölteni. Ha a gomb megnyomása után egyik LED sem kezd el világítani, az akkumulátor hibás, és cserére szorul. Be- és kikapcsolás FIGYELMEZTETÉS! Ne irányítsa a lézersugarat személyekre vagy állatokra, és ne nézzen a lézersugárba távolról sem. VIGYÁZAT! A bekapcsolt mérőeszközt ne hagyja felügyelet nélkül, használat után pedig kapcsolja ki a mérőeszközt. A lézersugár megvakíthat másokat.

Forgassa a forgásrögzítő gombot (7) a „ pozícióra az ábrán (E ábra) látható nyíl szerint.

Az eszköz bekapcsol, és automatikus kiegyensúlyozó módba lép. Közvetlenül a bekapcsolás után a mérőeszköz lézersugarakat küld a kilépő nyílásokból (1). Alapértelmezésben csak a H vízszintes lézer kapcsol be (F ábra).

Forgassa a forgásrögzítő gombot (7) a „ pozícióra az ábrán (E ábra) látható nyíl szerint az eszköz kikapcsolásához. Üzemmódok A mérőeszköznek több üzemmódja van, amelyek között bármikor válthat. Ezek a következők: egy vízszintes lézersík létrehozása egy függőleges lézersík létrehozása, két vízszintes lézersík létrehozása, egy vízszintes és két függőleges lézersík létrehozása.Bekapcsolása után a mérőeszköz vízszintes lézersíkot hoz létre. Az üzemmód váltásához121 ALC 3/360-G 10.8 nyomja meg a „vízszintes lézervonal (3)” vagy „függőleges lézervonal (4)” gombot. VIGYÁZAT! Az eszköz használata előtt válassza ki a megfelelő módot. A lézer pozíciója megváltozhat, ha használat közben mozog vagy rezeg az eszköz. A lézer mód kiválasztásaNyomja meg a „vízszintes lézervonal (3)” vagy a „függőleges lézervonal (4)” gombot az adott lézersugárzási mód kiválasztásához akár automatikus szintezési módban, akár rögzítési módban.Vízszintes lézervonal szabályozása

Nyomja meg a „vízszintes lézervonal (3)” gombot a vízszintes lézervonal be- vagy kikapcsolásához.

A H vízszintes lézervonal egy 360°-os vízszintes lézer (F ábra).Függőleges lézervonalak szabályozása

Nyomja meg a „függőleges lézervonal (4)” gombot a V1V2 és V3V4 függőleges lézervonalak mindkét csoportjának be- vagy kikapcsolásához (G ábra). Automatikus szintezési mód MEGJEGYZÉS A jelzőlámpa (2) pirosan fog villogni a figyelmeztető hangjelzés mellett, a lézer pedig folyamatosan villog, amikor az eszköz nem tudja be befejezni az automatikus szintezést. Ha az automatikus szintezés folyamatosan nem lehetséges, ez azt jelenti, hogy a felület, amelyen az eszköz áll, a 4° automatikus szintezési tartománynál nagyobb mértékben tér el a vízszintes síktól. Kérjük, helyezze az eszközt szintezett pozícióban (≤ 4° a vízszintes síktól).

Vízszintes és stabil támaszra helyezze a mérőeszközt, rögzítse háromlábú állványhoz.

Tolja a forgásrögzítő gombot (7) a “ pozícióba. MEGJEGYZÉS Bekapcsolás után a szintezési funkció automatikusan ± 4° finombeállítási tartományon belül kompenzálja a szabálytalanságokat. A szintezés befejeződik, amint a lézersugarak mozgása leáll. Függőleges lézervonal Amikor a vízszintes lézervonal világít, nyomja meg a „függőleges lézervonal (4)” gombot a V1V2 és V3V4 függőleges lézervonalak bekapcsolásához vagy oldalra irányításához vagy egyidejű kikapcsolásához. Amikor a vízszintes lézervonal nem világít, nyomja meg a „függőleges lézervonal (4)” gombot a V1V2 és V3V4 függőleges lézervonalak bekapcsolásához vagy csak oldalra irányításához, de a függőleges lézervonalak két csoportja nem kapcsolható ki egyidejűleg.Vízszintes lézervonal A vízszintes lézervonal csak akkor kapcsolható ki, ha a függőleges lézervonalak legalább 1 csoportja világít. Munkavégzés automatikus szintezési mód nélkül (rögzítés mód) Mindig ez a mód használatos beállításhoz vagy jelöléshez, ha a vonal 4°-nál nagyobb mértékben tér el a vízszintes síktól. Például a lépcsőkorlát beállításánál. MEGJEGYZÉS

Ügyeljen arra, hogy az eszköz ne adjon ki figyelmeztető hangjelzést ebben a módban akkor sem, ha túllépi a 4° automatikus szintezési tartományt. Ez a mód nem használható vízszintes vagy függőleges szintezéshez.

Tartsa a forgásrögzítő gombot „” pozícióban, nyomja meg hosszasan a „vízszintes lézervonal (3)” vagy „függőleges lézervonal (4)” gombot a megfelelő lézer nyitásához, az eszköz rögzítés módban fog működni.

Nyomja meg a „vízszintes lézervonal (3)” vagy a „függőleges lézervonal (4)” gombot az adott lézersugárzási mód kiválasztásához.

A jelzőlámpa (2) mindig pirosan figyelmeztet a működési módra;¤

Helyezze el az eszközt természetes módon a kívánt szögben, majd folytassa a lézerrel végzett munkát a következő lépésben.122 ALC 3/360-G 10.8

Amikor a lézer teljesen kikapcsol, az eszköz egyidejűleg leáll. Kültéri mód

A kültéri mód kiválasztásához nyomja meg egy ideig a kapcsoló gombot (6). A lézer kicsit elhalványul a kültéri módban, ami normális jelenség.

Kérjük, hogy kültéri módban használja az eszközt vevővel (külön megvásárolható). Jelzőlámpa Beltéri mód

Alapértelmezett beltéri mód az eszköz beindítása után.

Ebben a pillanatban a jelzőlámpa (5) kétszer villant a bal oldalon

Röviden nyomja meg a kapcsológombot (6) a különböző fényerő kiválasztásához. Kültéri mód Hosszasan nyomja meg a kapcsoló gombot (6), ekkor a jelzőlámpa (5) csak egyszer gyullad ki a szélső bal oldalon, és villogni fog, ami azt jelzi, hogy lépjen a kültéri módba. A mérőeszköz pontosságának ellenőrzése Pontosságot érintő hatások

A környezeti hőmérsékletnek van a legnagyobb befolyása. Különösen a talajtól felfelé előforduló hőmérséklet- különbségek téríthetik el a lézersugarat.

Mivel a hőmérsékleti rétegek közötti legnagyobb eltérés a talaj közelében van, a mérőeszközt mindig háromlábú állványra kell szerelni, amikor 20 m-nél nagyobb távolságokat mér. Ha lehetséges, akkor a munkaterület közepén állítsa fel a mérőeszközt.

A külső hatások mellett eszköz-specifikus hatások (pl. leesések vagy erős ütések) szintén eltéréseket okozhatnak. Ezért ellenőrizze mindig a szintezés pontosságát a munka megkezdése előtt.

Először a vízszintes lézervonal szintezési pontosságát, majd a függőleges lézervonalak szintezési pontosságát ellenőrizze.

Amennyiben a mérőeszköz túllépi a maximális eltérést az egyik teszt alatt, kérjük, javíttassa meg Flex értékesítés utáni szerviznél. A vízszintes szintezési pontosság ellenőrzése Ehhez az ellenőrzéshez stabil felületen, két A és B fal között 5 m szabad mérési távolság szükséges. Rögzítse a mérőeszközt egy háromlábú állványhoz, vagy helyezze stabil és vízszintes felületre az A fal közelében. Kapcsolja be a mérőeszközt automatikus szintezési üzemre. Válassza ki az üzemmódot, amelyben a vízszintes lézersík és a függőleges lézersík létrejön a mérőeszköz előtt. (H1 ábra) Irányítsa a lézert a közeli A falhoz, és hagyja, hogy a mérőeszköz elvégezze a szintezést. Jelölje meg azt a középpontot, ahol a lézervonalak keresztezik egymást az A falon (I. pont). (H2 ábra) Forgassa el 180°-kal a mérőeszközt, hagyja, hogy elvégezze a szintezést, és jelölje meg a lézervonalak keresztezési pontját a túlsó B falon (II. pont). Forgatás nélkül helyezze a mérőeszközt a B falhoz közel. Kapcsolja be a mérőeszközt, és hagyja, hogy elvégezze a szintezést. (H3 ábra) Állítsa be olyan módon a mérőeszköz magasságát (háromlábú állvány használatával vagy szükség szerint alátéttel), hogy a lézervonalak keresztezési pontja a B falon előzőleg jelölt II. pontra essen. (H4 ábra) A magasság megváltoztatása nélkül forgassa el 180°-kal a mérőeszközt. Irányítsa az A falhoz olyan módon, hogy a függőleges lézervonal átfusson a már megjelölt I. ponton. Hagyja, hogy a mérőeszköz elvégezze a szintezést, és jelölje meg a lézervonalak keresztezési pontját az A falon (III. pont). Az A falon a két jelölt, I. és III. pont közötti d eltérés adja a mérőeszköz tényleges magassági eltérését a hosszanti tengely mentén. A 2 x 5 m = 10 m mérési távolságon a megengedett maximális eltérés: 10 m x ± 0,3 mm/m = ± 3 mm. Így az I. és III. pontok közötti d eltérés nem haladhatja meg a 3 mm-t (max.). A függőleges vonalak szintezési pontosságának ellenőrzése Ehhez az ellenőrzéshez egy olyan ajtónyílás szükséges, amelynek mindkét oldalán legalább 2,5 m szabad hely van (stabil felületen).123 ALC 3/360-G 10.8 Helyezze a mérőeszközt stabil, vízszintes felületre (ne háromlábú állványra), az ajtónyílástól 2,5 m távolságban. Kapcsolja be a mérőeszközt az automatikus szintezési üzemre. Válasszon ki egy üzemmódot, amelyben függőleges lézersík jön létre a mérőeszköz előtt. (H5 ábra) Jelölje meg a függőleges lézervonal közepét az ajtónyílás padlószintjén (I. pont), az ajtónyílás másik oldalán 5 m távolságban (II. pont) és az ajtónyílás felső szélén (III. pont). (H6 ábra) Forgassa el a mérőeszközt 180°-kal, és helyezze az ajtónyílás másik oldalára, közvetlenül a II. pont mögé. Hagyja, hogy a mérőeszköz elvégezze a szintezést, és állítsa be a függőleges lézervonalat olyan módon, hogy közepe pontosan az I. és II. pontokon keresztül fusson. Jelölje meg a lézervonal közepét az ajtónyílás felső élén IV. pontként. Az két jelölt, III. és IV. pont közötti d eltérés adja a mérőeszköz tényleges eltérését a függőleges vonal mentén. Mérje meg az ajtónyílás magasságát.Ismételje meg a mérési eljárást a második függőleges lézersíknál. Ehhez válasszon ki egy üzemmódot, amelyben a függőleges lézersík a mérőeszköz mellett jön létre, és forgassa el 90°-kal a mérőeszközt, mielőtt megkezdi a mérési eljárást.A megengedett maximális eltérés számítása az alábbi módon történik:Az ajtónyílás kétszeres magassága x 0,3 mm/m Példa: A 2 magas ajtónyílás esetében a maximális eltérés 2 x 2m x ± 0,3 mm/ m = ±1,2 mm lehet. Ennek megfelelően a III. és IV. pontok nem lehetnek 1,2 mm-nél (max.) nagyobb távolságban egymástól a két mérés egyikénél sem. Tartozékok Lézer vevő (külön megvásárolható)Használja a lézervevőt (11) a lézervonalak észlelésének javításához kedvezőtlen világítási feltételek (kültéri, fényes környezet, közvetlen napsugár) alatt és nagyobb távolságoknál. (I ábra).Mágneses forgatható talp / hátsó függesztő tartó

A mágneses forgatható talppal (12) / hátsó függesztő tartóval (13) rögzítheti a mérőeszközt például függőleges felületekre, csövekre, oszlopokra vagy mágnesezhető anyagokra.

A mágneses forgatható talp (12) / hátsó függesztő tartó (13) lehetővé teszi, hogy a mérőeszközt a 2,5 Ah-ás akkumulátorral együtt is 180 fokban tetszőlegesen elfordítsa.

A mérőeszköz bekapcsolása előtt nagyjából állítsa be a mágneses forgatható talpat (12) / a hátsó függesztő tartót (13).Munkavégzés a mágneses forgatható talppal / hátsó függesztő tartóvalA mágneses forgatható talp közvetlenül a munkasíkra van felszerelve (J1 ábra). hátul mágnesekkel rögzítve acél vagy fém falra (J2 ábra). csavarral rögzítve a falra (J3 ábra). a tartóra rögzítve a hátsó függesztő tartóba történő befogással (J4 ábra). falfelületre rögzítve a hátsó függesztő tartóval és csavarral (nem tartozék) (J5 ábra). a függőleges oszlopra rögzítve a hátsó függesztő tartó kapcsával (J6. ábra).Háromlábú állvány (nem tartozék)

A háromlábú állvánnyal az eszköz könnyen beállítható a megfelelő magasságra és orientációra.

Ez az eszköz közvetlenül egy általános 1/4” vagy 5/8” háromlábú állvány menetére rögzíthető (K ábra).

Feszítse meg a mérőeszközt a háromlábú állvány rögzítőcsavarjával.

Állítsa be durván a háromlábú állványt, mielőtt bekapcsolja a mérőeszközt.Üzemmód Munkavégzés közvetlenül a háromlábú állvánnyal (L1 ábra). Munkavégzés a mágneses forgatható talppal (L2 ábra)LézerszemüvegA lézerszemüveg kiszűri a külső fényt. Ez javítja a lézer láthatóságát a szem számára. MEGJEGYZÉS: Ne használja a lézerszemüveget védőszemüvegként. A lézerszemüveg a lézersugár jobb vizuális megjelenítésére szolgál, de nem nyújt védelmet a lézersugárzás ellen.124 ALC 3/360-G 10.8 Ne használja a lézerszemüveget napszemüvegként vagy forgalomban.

lézerszemüveg nem nyújt teljes UV-védelmet, és rontja a színérzékelést. Lézercéltábla

Irányítsa a lézertáblát a célra, és az, hogy a célok magassága egyforma-e, úgy állapítható meg, ha összehasonlítja a lézertáblán a lézervonal és a cél közötti távolságot.

A lézercéltábla (16) javítja a lézersugár láthatóságát kedvezőtlen feltételek alatt és nagyobb távolságokban.Munkavégzés a lézercéltáblával (pl.) Állapítsa meg, hogy az oszlop magassága egyforma-e (M ábra). Karbantartás és ápolás FIGYELMEZTETÉS! A termék teljesítményének megőrzése érdekében mindig kövesse az alábbi egyszerű utasításokat. Tisztítás

Mindenkor tartsa tisztán a mérőeszközt.

Ne merítse vízbe vagy más folyadékba a mérőeszközt.

Amennyire csak lehetséges óvja a portól és a folyadékoktól a terméket. A tisztításhoz csak tiszta, puha ruhát használjon. Ha szükséges, enyhén nedvesítse meg a ruhát tiszta alkohollal vagy egy kis vízzel. Ne használjon tisztítószert vagy oldószert. Ne mossa le közvetlenül vízzel.

Ne érjen hozzá a lencsékhez kézzel.

Rendszeresen tisztítsa meg a felületeket különösen a lézer kilépő nyílásán, és ügyeljen az esetleges bolyhokra vagy szálakra.

A terméket mindig beltérben tárolja. A terméket mindig az eredeti csomagolásában kezelje vagy tárolja.

A mérőeszközt csak a védőtasakban vagy a tokban tárolja és szállítsa. Akkumulátor

Ha a terméket hosszú ideig nincs használatban, akkor rendszeresen ellenőrizze az akkumulátorokat. Vegye ki az akkumulátorokat, vagy töltse fel és merítse le a Li-ion akkumulátort az üzemi élettartam növelése érdekében.

Töltse fel az Li-ion akkumulátort, vagy cserélje ki az akkumulátorokat, amikor az akkumulátor lemerülése figyelmeztetés megjelenik. Javítások

Ne próbálja meg javítani vagy szétszerelni a terméket. A terméken szükséges javításokat vagy szétszerelést kizárólag engedéllyel rendelkező szervizalkalmazottak végezhetik el, ellenkező esetében súlyos sérülés következhet be. Pótalkatrészek és tartozékok A robbantott ábrák és az alkatrészjegyzékek a honlapunkon találhatók: www.flex-tools.com Ártalmatlanításra vonatkozó információk FIGYELMEZTETÉS! Redundáns eszközök használatának kiiktatása: hálózatról működő szerszám esetén a hálózati kábel eltávolításával, akkumulátorral szerszám esetén az akkumulátor eltávolításával. Csak EU tagállamokNe tegye az elektromos szerszámokat a háztartási hulladékok közé!Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelvvel és ennek nemzeti jogszabályokba átültetett előírásaival összhangban az elektromos szerszámokat elkülönítve kell összegyűjteni, és gondoskodni kell a környezetbarát újrahasznosításukról.Nyersanyag újrahasznosítás a hulladék ártalmatlanítása helyett. Gondoskodni kell az eszközök, tartozékok és csomagolóanyagok környezetbarát újrahasznosításáról. A műanyag alkatrészek újrahasznosítása az anyag típusának függvényében történik. FIGYELMEZTETÉS! Az akkumulátorokat ne tegye a háztartási hulladékok közé, tűzbe vagy vízbe. Ne nyissa fel a használt akkumulátorokat.125 ALC 3/360-G 10.8 Csak EU tagállamok: A 2006/66/EK irányelv értelmében gondoskodni kell a hibás vagy használt akkumulátorok újrahasznosításáról. MEGJEGYZÉS Kérjük, hogy érdeklődjön az ártalmatlanítási lehetőségekről abban az üzletben, ahol a terméket vásárolta! -Megfelelőségi nyilatkozat Felelősségünk teljes tudatában kijelentjük, hogy a „Műszaki specifikációk” alatt leírt termék megfelel az alábbi szabványoknak vagy normatív dokumentumoknak: EN 60745 összhangban a 2014/30/ EK, 2006/42/EK, 2011/65/EK irányelvek előírásaival. A műszaki dokumentumokért felelős: FLEX- Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr Peter Lameli Klaus Peter Weinper Műszaki vezető A minőségbiztosítási részleg (QD) vezetője
