NÁVOD K OBSLUZE ALC 3360GR 10.8 Flex

Bahnhofstrasse 15, D-71711 Steinheim/Murr Felelősség alóli mentesség A gyártó és képviselője nem vállal felelősséget semmilyen kárért, amelyet a termék helytelen használata vagy a termék más gyártók termékeivel való használata okozott. A gyártó és képviselője nem vállal felelősséget semmilyen kárért, amelyet a termék helytelen használata vagy a termék más gyártók termékeivel való használata okozott.126 ALC 3/360-G 10.8 Symboly použité v tomto návodu VAROVÁNÍ! Označuje hrozící nebezpečí. Nedodržení tohoto varování může mít za následek smrt nebo mimořádně těžká zranění. UPOZORNĚNÍ! Označuje potenciálně nebezpečnou situaci. Nedodržení tohoto upozornění může mít za následek lehké zranění nebo škodu na majetku. POZNÁMKA Označuje tipy pro použití a důležité informace. Symboly Přečtěte si návod k obsluze Výstražný symbol pro použití laseru Noste ochranné brýle Informace o likvidaci starého zařízení (viz strana 132)! Pro vaši bezpečnost VAROVÁNÍ! Pro bezpečnou práci s měřicím přístrojem je nutné si přečíst a dodržovat všechny pokyny. Pokud není měřicí přístroj používán v souladu s uvedenými pokyny, může být narušena funkce ochranných prvků integrovaných v měřicím přístroji. Výstražné značky na měřicím přístroji musí být stále zřetelné. TYTO POKYNY UCHOVÁVEJTE NA BEZPEČNÉM MÍSTĚ A POKUD MĚŘICÍ PŘÍSTROJ PŘEDÁTE TŘETÍ OSOBĚ, PŘEDEJTE JÍ I TYTO POKYNY. Zamýšlené použití Tento měřicí přístroj je určen k určování a kontrole vodorovných a svislých linií.Tento výrobek lze snadno použít pro různé aplikace, ať už uvnitř nebo venku. Bezpečnostní pokyny pro nivelační laser VAROVÁNÍ! Přečtěte si všechna bezpečnostní varování

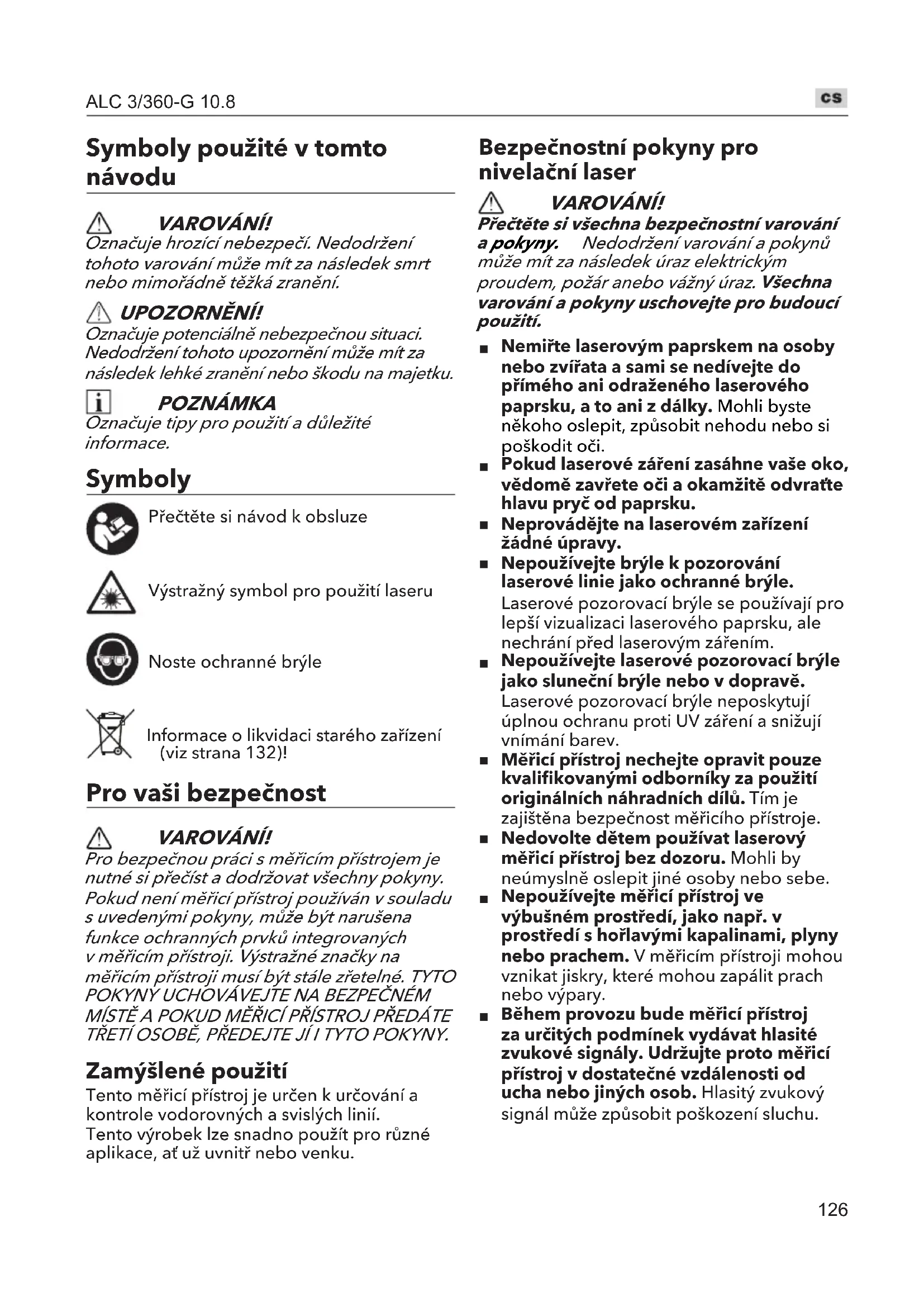

pokyny. Nedodržení varování a pokynů může mít za následek úraz elektrickým proudem, požár anebo vážný úraz. Všechna varování a pokyny uschovejte pro budoucí použití.

Nemiřte laserovým paprskem na osoby nebo zvířata a sami se nedívejte do přímého ani odraženého laserového paprsku, a to ani z dálky. Mohli byste někoho oslepit, způsobit nehodu nebo si poškodit oči.

Pokud laserové záření zasáhne vaše oko, vědomě zavřete oči a okamžitě odvraťte hlavu pryč od paprsku.

Neprovádějte na laserovém zařízení žádné úpravy.

Nepoužívejte brýle k pozorování laserové linie jako ochranné brýle. Laserové pozorovací brýle se používají pro lepší vizualizaci laserového paprsku, ale nechrání před laserovým zářením.

Nepoužívejte laserové pozorovací brýle jako sluneční brýle nebo v dopravě. Laserové pozorovací brýle neposkytují úplnou ochranu proti UV záření a snižují vnímání barev.

Měřicí přístroj nechejte opravit pouze kvalifikovanými odborníky za použití originálních náhradních dílů. Tím je zajištěna bezpečnost měřicího přístroje.

Nedovolte dětem používat laserový měřicí přístroj bez dozoru. Mohli by neúmyslně oslepit jiné osoby nebo sebe.

Nepoužívejte měřicí přístroj ve výbušném prostředí, jako např. v prostředí s hořlavými kapalinami, plyny nebo prachem. V měřicím přístroji mohou vznikat jiskry, které mohou zapálit prach nebo výpary.

Během provozu bude měřicí přístroj za určitých podmínek vydávat hlasité zvukové signály. Udržujte proto měřicí přístroj v dostatečné vzdálenosti od ucha nebo jiných osob. Hlasitý zvukový signál může způsobit poškození sluchu.127 ALC 3/360-G 10.8

Měřicí přístroj, cílovou destičku laseru 16 a univerzální držák 13 udržujte v dostatečné vzdálenosti od kardiostimulátorů. Magnety uvnitř měřicího přístroje, cílové destičky laseru a univerzálního držáku vytvářejí pole, které může narušovat funkci kardiostimulátorů.

Měřicí přístroj, cílovou destičku laseru 16 a univerzální držák 13 udržujte v dostatečné vzdálenosti od magnetických nosičů dat a magneticky citlivých zařízení. Působení magnetů uvnitř měřicího přístroje, cílové destičky laseru a univerzálního držáku může vést k nevratné ztrátě dat.

Zajistěte, aby byla výměna baterie provedena řádně. Hrozí nebezpečí výbuchu. Technické údaje

Typ akumulátoru AP 10.8/2.5 AP 10.8/4.0 Provozní teplota ℃ -10°~40℃ Požadované napětí V 10.8 Provozní doba -Napájení 1 -Napájení 2 -Napájení 3

±0.3mm/m Délka laserové vlny nm 520nm Výkon laseru mW

10mw Laserová třída Třída II Šířka laserové čáry mm/

≤3mm/5m(100Lux) Úhel sektoru ° 360° Doba otočení S ≤5s Pracovní úhel ° ≤±4° Hmotnost (bez akumulátoru) Kg 0.8 Pracovní rozsah bez přijímače (průměr) m ≤100 Pracovní rozsah s přijímačem (průměr) m ≤120 *Pracovní rozsah může být omezen nepříznivými podmínkami prostředí (např. přímé sluneční světlo). Přehled (viz obr. A) Číslování funkcí výrobku odkazuje na vyobrazení zařízení na stránce s obrázky. 1 Výstupní otvor pro laserový paprsek 2 Kontrolka stavu laseru 3 Tlačítko Zap/Vyp: vodorovná laserová čára 4 Tlačítko Zap/Vyp: svislá laserová čára 5 Kontrolka jasu laseru 6 Přepínač pro venkovní režim a ovládání jasu 7 Zajišťovací otočný knoflík 8 Ukazatel stavu nabití 9 Tlačítko pro uvolnění akumulátoru 10 Li-ion baterie 11 Laserový přijímač 12 Magnetická otočná základna 13 Zadní závěsná deska 14 Stativ 15 Laserové pozorovací brýle 16 Cílová destička laseru Návod k použití VAROVÁNÍ! Před prováděním jakýchkoli prací na měřicím přístroji nejprve vyjměte baterii. UPOZORNĚNÍ! Chraňte měřicí přístroj před vlhkos a přímým slunečním světlem.128 ALC 3/360-G 10.8 Nevystavujte měřicí přístroj extrémním teplotám nebo kolísání teplot. Například jej nenechávejte delší dobu ve vozidle. V případě velkých teplotních rozdílů nechejte měřicí přístroj před uvedením do provozu přizpůsobit okolní teplotě. V případě extrémních teplot nebo kolísání teploty může dojít ke zhoršení přesnosti měřicího přístroje. Vyvarujte se silných nárazů nebo pádu měřicího přístroje. Pokud došlo k působení silného vnějšího vlivu na měřicí přístroj, doporučuje se před pokračováním v práci vždy provést kontrolu přesnosti (viz „Kontrola přesnosti měřicího přístroje“, strana XX). Pro přepravu měřicí přístroj vypněte. Pokud je přístroj vypnutý, nivelační jednotka se zablokuje. V opačném případě by se mohla při intenzivním pohybu poškodit. Před zapnutím měřicího přístroje Vybalte nivelační laser a zkontrolujte, zda některé díly nechybí nebo nejsou poškozené. POZNÁMKA Baterie nejsou při dodání plně nabity. Před prvním uvedením do provozu akumulátor plně nabijte. Viz návod k obsluze nabíječky. Vložení/výměna akumulátoru

Nabitou baterii 10 zatlačte do elektrického přístroje, dokud nezapadne na místo (viz obr. C1)

Chcete-li baterii vyjmout, stiskněte uvolňovací tlačítko (1.) a baterii (2.) vytáhněte (viz obr. C2). UPOZORNĚNÍ! Pokud zařízení nepoužíváte, chraňte kontakty akumulátoru. Volné kovové části mohou zkratovat kontakty. Nebezpečí výbuchu a požáru! Stav nabití akumulátoru

Stiskněte tlačítko, abyste zkontrolovali stav nabití pomocí LED ukazatele (8) nabití. (viz obr. D).

Ukazatel zhasne po 5 vteřinách.

Pokud některá z LED diod bliká, je třeba akumulátor znovu nabít. Pokud se po stisknutí tlačítka nerozsvítí žádná LED dioda, je akumulátor vadný a musí být vyměněn. Zapnutí a vypnutí VAROVÁNÍ! Nemiřte laserovým paprskem na osoby nebo zvířata a sami se nedívejte do laserového paprsku, a to ani z velké vzdálenosti. UPOZORNĚNÍ! Nenechávejte zapnutý měřicí přístroj bez dozoru a po použití měřící přístroj vypněte. Laserovým paprskem by mohly být oslepeny další osoby.

Otočte zajišťovací otočný knoflík (7) do polohy „ “ dle šipky na obrázku (obr. E).

Přístroj je zapnutý a přejde do režimu automatického vyvážení. Ihned po zapnutí vyšle měřicí přístroj z výstupních otvorů (1) laserové paprsky. Ve výchozím nastavení je zapnutý pouze vodorovný laser H (obr. F).

Pro vypnutí přístroje otočte zajišťovací otočný knoflík (7) do polohy „“ dle šipky na obrázku (obr. E). Provozní režimy Měřicí přístroj má několik provozních režimů, mezi kterými můžete kdykoli přepínat. Jsou určeny k následujícímu: Vytvoření vodorovné laserové roviny Vytvoření svislé laserové roviny, Vytvoření dvou svislých laserových rovin, Vytvoření vodorovné laserové roviny i dvou svislých laserových rovin,Po zapnutí vytvoří měřicí přístroj vodorovnou laserovou rovinu. Pro změnu provozního režimu stiskněte tlačítko „vodorovná laserová čára (3)“ nebo „svislá laserová čára (4)“. UPOZORNĚNÍ! Před použitím přístroje vyberte vhodný režim. Poloha laseru se může změnit, pokud s laserem při používání pohnete nebo zatřesete. Výběr režimu laseruStisknutím tlačítka „vodorovná laserová čára (3)“ nebo „svislá laserová čára (4)“ vyberte konkrétní režim projekce laseru, ať už v režimu automatické nivelace nebo režimu zablokování.Ovládání vodorovné laserové čáry

Pro zapnutí nebo vypnutí vodorovné laserové čáry stiskněte tlačítko “vodorovná laserová čára (3)”.129 ALC 3/360-G 10.8

Vodorovná laserová čára H je horizontální laser 360° (obr. F).Ovládání svislé laserové čáry

Stisknutím tlačítka “svislá laserová čára (4)” zapnete nebo vypnete obě skupiny svislých laserových čar V1V2 a V3V4 (obr. G). Režim automatické nivelace POZNÁMKA Pokud nelze dokončit automatickou nivelaci, bude červeně blikat kontrolka (2) a bude slyšet akustický signál. Automatická nivelace není vždy možná, a to v případě, kdy se povrch, na kterém je přístroj postaven, odchyluje o více než 4° rozsahu automatické nivelace. Umístěte přístroj do polohy do úrovně (≤ 4° od vodorovné roviny).

Umístěte měřicí přístroj na rovnou a pevnou podpěru, připevněte jej na stativ.

Zatlačte zajišťovací otočný knoflík (7) do polohy „

POZNÁMKA Po zapnutí nivelační funkce automaticky kompenzuje nepravidelnosti v rozsahu samonivelace ± 4°. Nivelace je dokončena, jakmile se laserové paprsky již nepohybují. Svislé laserová čára Pokud svítí vodorovná laserová čára, můžete tlačítkem „svislá laserová čára (4)“ ovládat svislé čáry V1V2 a V3V4, aby se rozsvítily nebo jen do strany nebo vypnuly. Pokud vodorovná laserová čára nesvítí, stisknutím tlačítka „svislá laserová čára (4)“ můžete ovládat svislé čáry V1V2 a V3V4, aby se rozsvítily, nebo jen do strany, ale dvě skupiny svislých laserových čar nelze současně úplně vypnout.Vodorovná laserová čára Vodorovnou laserovou čáru lze vypnout, pouze pokud svítí alespoň 1 skupina svislých laserových čar. Práce bez režimu automatické nivelace (režim zablokování) Tento režim se používá k nastavení nebo označení čáry překračující odchylku 4° od vodorovné roviny. Proveďte např. nastavení zábradlí. POZNÁMKA

Dbejte na to, aby přístroj v tomto režimu nevydal žádný varovný akustický signál, i když překročí rozsah automatické nivelace o 4°. Tento režim nelze použít k provedení vodorovné nebo svislé nivelace.

Se zajišťovacím otočným knoflíkem v poloze „“ stiskněte dlouze tlačítko „vodorovná laserová čára (3)“ nebo „svislá laserová čára (4)“, abyste otevřeli příslušný laser, přístroj bude pracovat v režimu zablokování.

Stisknutím tlačítka „vodorovná laserová čára (3)“ nebo „svislá laserová čára (4)“ vyberte konkrétní režim projekce laseru.

Kontrolka (2) bude stále červená a bude tak indikovat funkční režim.

Umístěte přístroj do požadovaného úhlu, poté pokračujte v práci s laserem a pokračujte dalším krokem.

Po vypnutí laseru se zároveň vypne i přístroj. Venkovní režim

Delším stisknutím přepínače (6) vyberte venkovní režim. Ve venkovním režimu se laser mírně ztlumí, což je normální.

Ve venkovním režimu používejte přístroj s přijímačem (prodává se samostatně). Kontrolka Vnitřní režim

Po spuštění přístroje je výchozím režimem vnitřní režim.

V tomto okamžiku se kontrolka (5) rozsvítí u dvou vlevo

Krátkým stisknutím přepínače (6) vyberte požadovaný jas.Venkovní režimDlouze stiskněte přepínač (6), poté se rozsvítí pouze jedna kontrolka (5) zcela vlevo a bude blikat a vyzývat tak k přechodu do venkovního režimu. Kontrola přesnosti měřicího přístroje Vliv na přesnost

Největší vliv na přesnost má okolní teplota. Laserové paprsky mohou být odchýleny zejména v důsledku teplotních rozdílů vyskytujících se u země a měnících se směrem nahoru.130 ALC 3/360-G 10.8

Protože největší rozdíly teplotních vrstev jsou v blízkosti země, měl by být měřicí přístroj při měření vzdáleností větších než 20 m vždy namontován na stativu. Pokud je to možné, umístěte měřicí přístroj do středu pracovní oblasti.

Kromě vnějších vlivů mohou způsobit odchylky také vlivy specifické pro zařízení (např. pády nebo silné nárazy). Z tohoto důvodu před zahájením práce vždy zkontrolujte přesnost nivelace.

Nejprve zkontrolujte přesnost nivelace vodorovné laserové čáry a poté přesnost nivelace svislých laserových čar.

Pokud měřicí přístroj při jednom z testů překročí maximální odchylku, nechte jej opravit oddělením poprodejního servisu Flex. Kontrola přesnosti vodorovné nivelace Pro tuto kontrolu je zapotřebí volná měřicí vzdálenost 5 m na pevném povrchu mezi dvěma stěnami A a B. Namontujte měřicí přístroj na stativ nebo jej umístěte na pevný a rovný povrch blízko stěny A. Uveďte měřicí přístroj do provozu s automatickou nivelací. Vyberte provozní režim, ve kterém bude před měřicím přístrojem vytvořena vodorovná laserová rovina i svislá laserová rovina. (Obr.H1) Namiřte laser na blízkou stěnu A a nechte měřicí přístroj vyrovnat. Na stěně A (bod I) označte střed bodu, kde se laserové čáry protínají. (obr. H2) Otočte měřicí přístroj o 180°, nechte jej vyrovnat a označte kříž laserových čar na protilehlé stěně B (bod II). Aniž byste otáčeli měřicím přístrojem, umístěte jej blízko stěny B. Zapněte měřicí přístroj a nechte jej vyrovnat. (obr.H3) Vyrovnejte výšku měřicího přístroje (pomocí stativu nebo případně podložením) tak, aby se kříž laserových čar promítal proti dříve označenému bodu II na stěně B. (obr. H4) Aniž byste změnili výšku, otočte měřicí přístroj o 180°. Namiřte jej proti zdi A tak, aby svislá laserová čára procházela již označeným bodem I. Nechejte měřicí přístroj vyrovnat a označte kříž laserových čar na stěně A (bod III). Rozdíl d obou označených bodů I a III na stěně A vede ke skutečné výškové odchylce měřicího přístroje podél příčné osy. U měřicí vzdálenosti 2 x 5 m = 10 m je maximální přípustná odchylka: 10m x ± 0.3 mm/m = ± 3 mm. Rozdíl d mezi body I a III tak nesmí překročit 3 mm (max.). Kontrola přesnosti nivelace svislých čar Pro tuto kontrolu je nutný dveřní otvor s minimálně 2,5 m prostoru (na pevném povrchu) na každé straně dveří. Umístěte měřicí přístroj na pevný, rovný povrch (nikoli na stativ) 2,5 m od dveřního otvoru. Zapněte měřicí přístroj do provozu s automatickou nivelací. Vyberte provozní režim, ve kterém je před měřicím přístrojem vytvořena svislá laserová rovina. (obr.H5) Vyznačte střed svislé laserové čáry na podlaze dveřního otvoru (bod I), ve vzdálenosti 5 m za druhou stranou dveřního otvoru (bod II) a na horním okraji dveřního otvoru (bod III) ). (obr.H6) Otočte měřicí přístroj o 180° a umístěte jej na druhou stranu dveřního otvoru přímo za bod II. Nechejte měřicí přístroj vyrovnat a vyrovnejte svislou laserovou čáru tak, aby její střed procházel přesně body I a II. Vyznačte střed laserové čáry na horním okraji dveřního otvoru jako bod IV. Rozdíl d obou vyznačených bodů III a IV vede ke skutečné odchylce měřicího přístroje od olovnice. Změřte výšku dveřního otvoru. Opakujte postup měření pro druhou svislou laserovou rovinu. Vyberte provozní režim, ve kterém je vytvořena svislá měřící rovina mimo měřicí přístroj, a před zahájením postupu měření otočte měřicí přístroj o 90°. Maximální přípustná odchylka se vypočítá takto: Dvojnásobná výška dveřního otvoru x 0,3 mm/ m Příklad: V případě výšky dveřního otvoru 2 m může být maximální odchylka 2 x 2m x ± 0,3 mm/ m = ±1,2 mm. V důsledku toho nesmí být body III a IV pro každé z obou měření od sebe vzdálené více než 1,2 mm (max.).131 ALC 3/360-G 10.8 Příslušenství Laserový přijímač (prodává se samostatně)Pomocí laserového přijímače 11 vylepšete detekci laserových čar za nepříznivých světelných podmínek (venkovní prostředí, světlé prostředí, přímé sluneční světlo) a na větší vzdálenosti. (obr. I)Magnetická otočná základna / Zadní závěsná deska

Měřicí nástroj lze připevnit pomocí magnetické otočné základny (12) / zadní závěsné svorky (13) například na vertikální plochy, trubky, sloupy nebo magnetizující materiály.

Pomocí magnetické otočné základny (12) / zadní závěsné svorky (13) lze měřicím nástrojem s baterií 2,5 Ah otáčet o 180 stupňů dle potřeby.

Před spuštěním měřicího nástroje nejprve nastavte magnetickou otočnou základnu (12) / zadní závěsnou svorku (13).Práce s magnetickou otočnou základnou / zadní závěsnou deskouMagnetická otočná základnana montovaná přímo na pracovní rovině (obr. J1). připevněná k ocelové nebo kovové stěně pomocí magnetů vzadu (obr. J2). upevněná ke zdi šroubem (obr. J3). připevněná k držáku upnutím na zadní závěsnou desku (obr. J4). připevněná na povrch stěny pomocí zadní závěsné desky a šroubu (není součástí balení) (obr. J5). připevněná na svislý sloup svorkou zadní závěsné desky (obr. J6).Stativ (není součástí dodávky)

Pomocí stativu lze přístroj snadno nastavit na správnou výšku a orientaci.

Tento nástroj lze přímo namontovat na závit běžného stativu 1/4” nebo 5/8” (obr. K).

Utáhněte měřicí přístroj upevňovacím čepem stativu.

Před zapnutím měřicího přístroje stativ přibližně seřiďte.Provozní režim Práce přímo se stativem (obr. L1). Práce pomocí magnetické otočné základny (obr. L2).Laserové pozorovací brýleLaserové pozorovací brýle filtrují okolní světlo. To zvyšuje viditelnost laseru pro oči. POZNÁMKA: Nepoužívejte brýle k pozorování laserové linie jako ochranné brýle. Laserové pozorovací brýle se používají pro lepší vizualizaci laserového paprsku, ale nechrání před laserovým zářením. Nepoužívejte laserové pozorovací brýle jako sluneční brýle nebo v dopravě. Laserové pozorovací brýle neposkytují úplnou ochranu proti UV záření a snižují vnímání barev. Cílová destička laseru

Umístěte destičku laseru na cíl a to, zda je výška cílů stejná, určíte porovnáním vzdálenosti mezi laserovou čarou na destičce laseru a cílem.

Cílová destička laseru 16 zvyšuje viditelnost laserového paprsku za nepříznivých podmínek a na velké vzdálenosti.Práce s cílovou destičkou laseru (příklad) Určete, zda je výška sloupku stejná (obr. M). Údržba a péče VAROVÁNÍ! Pro udržení výkonnosti výrobku byste se měli vždy řídit níže uvedenými jednoduchými pokyn. Čištění

Měřicí přístroj udržujte vždy čistý.

Neponořujte měřicí přístroj do vody nebo jiných tekutin.

V maximální možné míře zabraňte zaprášení a kontaktu přístroje s vodou. K čištění používejte pouze čistý, měkký hadřík. V případě potřeby hadřík mírně navlhčete čistým lihem nebo trochou vody. Nepoužívejte žádné čisticí prostředky nebo rozpouštědla. Neumývejte přístroj přímo vodou.

Nedotýkejte se čočky prsty.

Pravidelně čistěte zejména povrchy na výstupním otvoru laseru a dávejte pozor na vlákna a chmýří.132 ALC 3/360-G 10.8 Uskladnění

Tento výrobek vždy skladujte uvnitř. S výrobkem vždy manipulujte nebo jej skladujte v originálním obalovém materiálu.

Měřicí přístroj skladujte a přepravujte pouze v ochranném vaku nebo v pouzdře. Akumulátor

Pokud není výrobek delší dobu používán, provádějte pravidelnou kontrolu baterií. Vyjměte baterie nebo nabijte a vybijte Li-ion baterii, abyste prodloužili její životnost.

Jakmile se zobrazí upozornění na nízkou kapacitu baterie, dobijte Li-ion baterii nebo vyměňte baterie. Opravy

Nepokoušejte se výrobek opravit nebo rozebrat. Veškeré opravy nebo demontáže, které je nutné provést u tohoto výrobku, by měly být prováděny pouze autorizovaným servisním personálem, jinak může dojít k vážnému zranění. Náhradní díly apříslušenství Schematické výkresy a seznamy náhradních dílů naleznete na naší domovské stránce www.flex-tools.com Informace o likvidaci VAROVÁNÍ! Nepotřebný přístroj učiňte nepoužitelným: odstraněním napájecího kabelu v případě síťového přístroje, vyjmutím baterie v případě akumulátorového přístroje. Pouze vzemích EUElektrické nářadí nelikvidujte v rámci domovního odpadu!V souladu s evropskou směrnicí 2012/19/ES o odpadních elektrických a elektronických zařízeních a provedení do vnitrostátních právních předpisů musí být elektrické nářadí shromažďováno odděleně a recyklováno způsobem šetrným k životnímu prostředí.Recyklace surovin místo likvidace odpadu. Zařízení, příslušenství a obaly by měly být recyklovány způsobem šetrným k životnímu prostředí. Plastové díly jsou určeny pro recyklaci podle druhu materiálu. VAROVÁNÍ! Akumulátory nevhazujte do domovního odpadu, ohně ani vody. Použité akumulátory neotvírejte. Pouze vzemích EU:Vsouladu se směrnicí 2006/66/ES musí být vadné nebo použité baterie recyklovány. POZNÁMKA Informujte se usvého prodejce omožnostech likvidace! -Prohlášení o shodě Prohlašujeme na naši vlastní odpovědnost, že výrobek popsaný v části „Technické specifikace“ splňuje následující normy nebo normativní dokumenty:EN 60745 v souladu s předpisy směrnic 2014/30/EC, 2006/42/EC, 2011/65/EC.Za technické dokumenty zodpovídá: FLEX-Elektrowerkzeuge GmbH, R & DBahnhofstrasse 15, D-71711 Steinheim/MurrPeter Lameli Klaus Peter WeinperVedoucí technického Vedoucí odděleníoddělení kvality (QD)01.01.2021; FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Vyloučení odpovědnosti Výrobce a jeho zástupce neodpovídají za škody a ušlý zisk v důsledku přerušení podnikání způsobeného výrobkem nebo nepoužitelným výrobkem. Výrobce ajeho zástupce neručí za škody, které byly způsobeny nesprávným použitím výrobku nebo použitím výrobku svýrobky jiných výrobců.133 ALC 3/360-G 10.8 Symboly použité vtomto návode VAROVANIE! Označuje hroziace nebezpečenstvo. Nedodržanie tohto upozornenia môže mať za následok smrť alebo mimoriadne ťažké zranenia. UPOZORNENIE! Označuje možnú nebezpečnú situáciu. Nedodržanie tohto upozornenia môže mať za následok mierne zranenie alebo vecné škody. POZNÁMKA Označuje aplikačné rady adôležité informácie. Symboly Prečítajte si návod na obsluhu Laserový výstražný symbol Noste ochranné okuliare Informácie olikvidácii starého nástroja (pozri strana 139) Pre vašu bezpečnosť VAROVANIE! Pre bezpečnú prácu smeracím prístrojom si musíte prečítať adodržiavať všetky pokyny. Ak sa merací prístroj nepoužíva vsúlade suvedenými pokynmi, môžu byť oslabené jeho integrované ochrany. Nikdy nedovoľte, aby sa výstražné značky na meracom prístroji stali nerozpoznateľné. TENTO NÁVOD

Kontrolka (2) bude vždy červená, aby upozorňovala na funkčný režim;
