ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ALC 3360GR 10.8 Flex

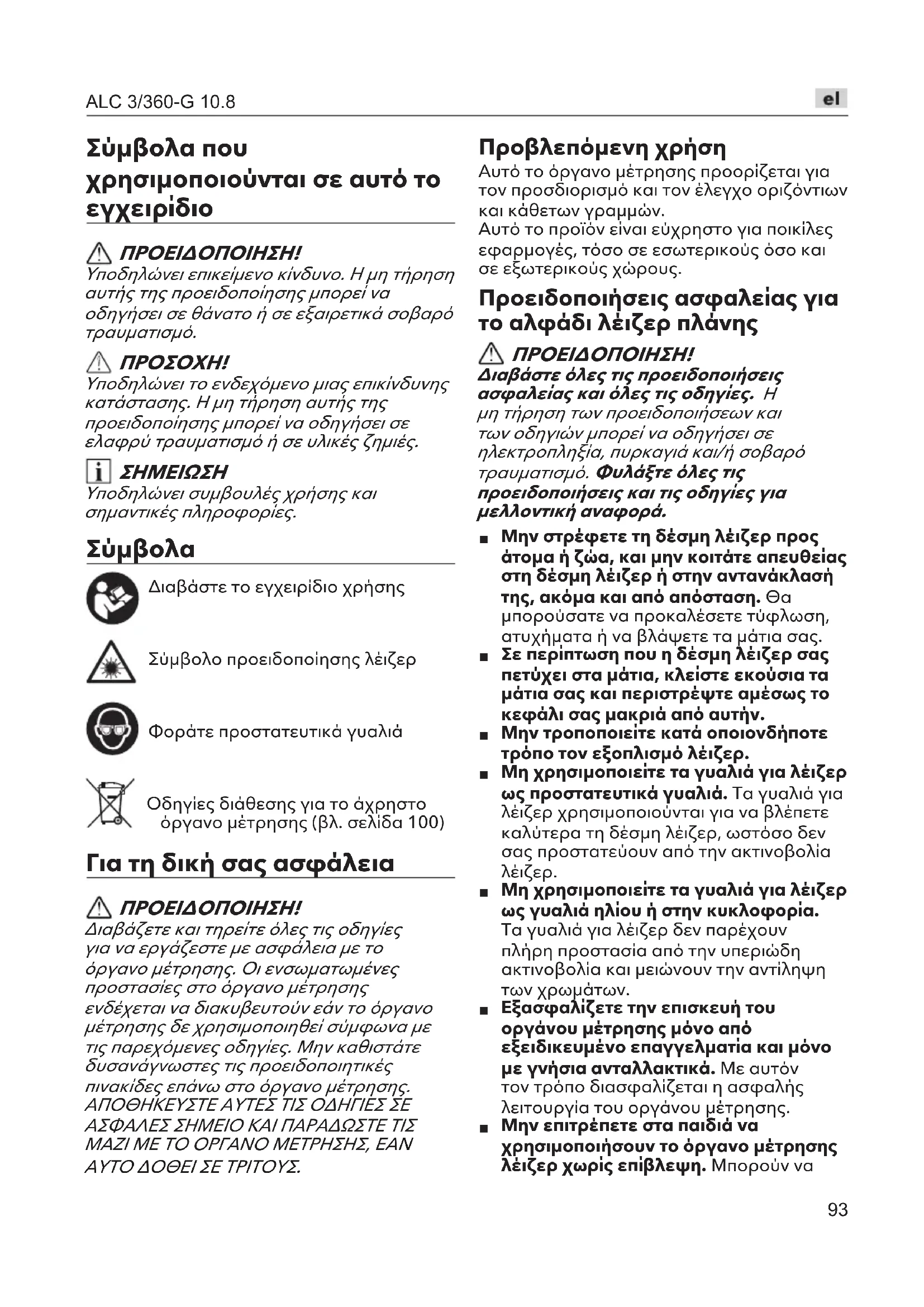

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Υποδηλώνει επικείμενο κίνδυνο. Η μη τήρηση αυτής της προειδοποίησης μπορεί να οδηγήσει σε θάνατο ή σε εξαιρετικά σοβαρό τραυματισμό.

Υποδηλώνει το ενδεχόμενο μιας επικίνδυνης κατάστασης. Η μη τήρηση αυτής της προειδοποίησης μπορεί να οδηγήσει σε ελαφρύ τραυματισμό ή σε υλικές ζημιές.

Υποδηλώνει συμβουλές χρήσης και σημαντικές πληροφορίες.

Διαβάστε το εγχειρίδιο χρήσης Σύμβολο προειδοποίησης λέιζερ Φοράτε προστατευτικά γυαλιά Οδηγίες διάθεσης για το άχρηστο όργανο μέτρησης (βλ. σελίδα 100) Για τη δική σας ασφάλεια ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάζετε και τηρείτε όλες τις οδηγίες για να εργάζεστε με ασφάλεια με το όργανο μέτρησης. Οι ενσωματωμένες προστασίες στο όργανο μέτρησης ενδέχεται να διακυβευτούν εάν το όργανο μέτρησης δε χρησιμοποιηθεί σύμφωνα με τις παρεχόμενες οδηγίες. Μην καθιστάτε δυσανάγνωστες τις προειδοποιητικές πινακίδες επάνω στο όργανο μέτρησης. ΑΠΟΘΗΚΕΥΣΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΣΕ ΑΣΦΑΛΕΣ ΣΗΜΕΙΟ ΚΑΙ ΠΑΡΑΔΩΣΤΕ ΤΙΣ ΜΑΖΙ ΜΕ ΤΟ ΟΡΓΑΝΟ ΜΕΤΡΗΣΗΣ, ΕΑΝ ΑΥΤΟ ΔΟΘΕΙ ΣΕ ΤΡΙΤΟΥΣ. Προβλεπόμενη χρήση Αυτό το όργανο μέτρησης προορίζεται για τον προσδιορισμό και τον έλεγχο οριζόντιων και κάθετων γραμμών.Αυτό το προϊόν είναι εύχρηστο για ποικίλες εφαρμογές, τόσο σε εσωτερικούς όσο και σε εξωτερικούς χώρους. Προειδοποιήσεις ασφαλείας για το αλφάδι λέιζερ πλάνης ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες.

μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να οδηγήσει σε ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό. Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά.

Μην στρέφετε τη δέσμη λέιζερ προς άτομα ή ζώα, και μην κοιτάτε απευθείας στη δέσμη λέιζερ ή στην αντανάκλασή της, ακόμα και από απόσταση. Θα μπορούσατε να προκαλέσετε τύφλωση, ατυχήματα ή να βλάψετε τα μάτια σας.

Σε περίπτωση που η δέσμη λέιζερ σας πετύχει στα μάτια, κλείστε εκούσια τα μάτια σας και περιστρέψτε αμέσως το κεφάλι σας μακριά από αυτήν.

Μην τροποποιείτε κατά οποιονδήποτε τρόπο τον εξοπλισμό λέιζερ.

Μη χρησιμοποιείτε τα γυαλιά για λέιζερ ως προστατευτικά γυαλιά. Τα γυαλιά για λέιζερ χρησιμοποιούνται για να βλέπετε καλύτερα τη δέσμη λέιζερ, ωστόσο δεν σας προστατεύουν από την ακτινοβολία λέιζερ.

Μη χρησιμοποιείτε τα γυαλιά για λέιζερ ως γυαλιά ηλίου ή στην κυκλοφορία. Τα γυαλιά για λέιζερ δεν παρέχουν πλήρη προστασία από την υπεριώδη ακτινοβολία και μειώνουν την αντίληψη των χρωμάτων.

Εξασφαλίζετε την επισκευή του οργάνου μέτρησης μόνο από εξειδικευμένο επαγγελματία και μόνο με γνήσια ανταλλακτικά. Με αυτόν τον τρόπο διασφαλίζεται η ασφαλής λειτουργία του οργάνου μέτρησης.

Μην επιτρέπετε στα παιδιά να χρησιμοποιήσουν το όργανο μέτρησης λέιζερ χωρίς επίβλεψη. Μπορούν να94 ALC 3/360-G 10.8 τυφλώσουν, χωρίς να το θέλουν, άλλα άτομα ή τον εαυτό τους.

Μη χρησιμοποιείτε το όργανο μέτρησης σε περιβάλλον με εύφλεκτη ατμόσφαιρα, όπου υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Ενδέχεται να δημιουργηθούν σπινθήρες στο όργανο μέτρησης, οι οποίοι μπορούν να αναφλέξουν σκόνη ή αναθυμιάσεις.

Υπό συγκεκριμένες συνθήκες, το όργανο μέτρησης εκπέμπει δυνατά ηχητικά σήματα κατά τη διάρκεια της χρήσης. Γι” αυτό, διατηρείτε το όργανο μέτρησης μακριά από τα αυτιά σας ή άλλα άτομα. Το δυνατό ηχητικό σήμα μπορεί να προκαλέσει προβλήματα

Διατηρείτε το όργανο μέτρησης, την πλάκα στόχευσης λέιζερ (16), και τη βάση γενικής χρήσης (13) μακριά από καρδιακούς βηματοδότες. Οι μαγνήτες που υπάρχουν στο όργανο μέτρησης, την πλάκα στόχευσης λέιζερ, και τη βάση γενικής χρήσης δημιουργούν ένα πεδίο που μπορεί να έχει επίπτωση στη λειτουργία καρδιακών βηματοδοτών.

Διατηρείτε το όργανο μέτρησης, την πλάκα στόχευσης λέιζερ (16), και τη βάση γενικής χρήσης (13) μακριά από φορείς μαγνητικών δεδομένων και μαγνητικά ευαίσθητες συσκευές. Η επίδραση των μαγνητών που υπάρχουν στο όργανο μέτρησης, την πλάκα στόχευσης λέιζερ, και τη βάση γενικής χρήσης μπορεί να προκαλέσει μη αναστρέψιμη απώλεια δεδομένων.

Διασφαλίζεται ότι η αντικατάσταση της μπαταρίας θα γίνει σωστά. Υπάρχει κίνδυνος έκρηξης. Τεχνικές προδιαγραφές

Τύπος μπαταρίας AP 10.8/2.5 AP 10.8/4.0 Θερμοκρασία λειτουργίας ℃ -10°~40℃ Δηλωθείσα τάση V 10,8 Χρόνος εργασίας -Ισχύς 1 -Ισχύς 2 -ΙσχύςPower 3

±0,3mm/m Μήκος κύματος

nm 520nm Ισχύς λέιζερ mW

10mw Κατηγορία λέιζερ Κατηγορία ΙΙ Πλάτος γραμμής

≤3mm/5m(100Lux) Γωνία τομέα ° 360°

ταλάντευσης S ≤5s Γωνία εργασίας ° ≤±4°

Kg 0,8 Εύρος εργασίας χωρίς δέκτη (διάμετρος) m ≤100 Εύρος εργασίας

(διάμετρος) m ≤120 *Το εύρος εργασίας μπορεί να μειωθεί υπό δυσμενείς περιβαλλοντολογικές συνθήκες (π.χ., άμεση ηλιακή ακτινοβολία). Γενική επισκόπηση (βλ. σχήμα

Η αρίθμηση των χαρακτηριστικών του προϊόντος αναφέρεται στην απεικόνιση της μηχανής στη σελίδα με τα γραφικά. 1 Άνοιγμα εξόδου δέσμης λέιζερ 2 Φωτεινή ένδειξη κατάστασης λέιζερ 3 Κουμπί ON/OFF: οριζόντια γραμμή

4 Κουμπί ON/OFF: κάθετη γραμμή

5 Φωτεινή ένδειξη φωτεινότητας λέιζερ 6 Διακόπτης εναλλαγής για λειτουργία εξωτερικού χώρου και ελέγχο φωτεινότητας95 ALC 3/360-G 10.87 Περιστρεφόμενο κουμπί ασφάλισης8 Ένδειξη κατάστασης φόρτισης9 Κουμπί αποδέσμευσης της μπαταρίας10 Μπαταρία ιόντων λιθίου11 Δέκτης λέιζερ12 Μαγνητική περιστρεφόμενη βάση13 Πίσω πάνελ ανάρτησης14 Τρίποδο15 Γυαλιά για λέιζερ16 Πλάκα στόχευσης λέιζερ Οδηγίες χρήσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αφαιρείτε την μπαταρία πριν απ ό τη ν εκτέλεση οποιασδήποτε εργασίας στο ό ργανο μέτρησης .

Προφυλάσσετε το όργανο μέτρησης από την υγρασία και την άμεση ηλιακή ακτινοβολία.Μην εκθέτετε το όργανο μέτρησης σε ακραίες θερμοκρασίες ή θερμοκρασιακές μεταβολές. Για παράδειγμα, μην το αφήνετε για πολλή ώρα μέσα σε όχημα. Σε περίπτωση μεγάλων θερμοκρασιακών μεταβολών, αφήνετε το όργανο μέτρησης να προσαρμοστεί στη θερμοκρασία περιβάλλοντος προτού να το χρησιμοποιήσετε. Σε περίπτωση ακραίων θερμοκρασιών ή θερμοκρασιακών μεταβολών, η ακρίβεια του οργάνου μέτρησης ενδέχεται να επηρεαστεί.Αποφεύγετε τις έντονες προσκρούσεις ή την πτώση του οργάνου μέτρησης στο έδαφος. Μετά από σοβαρές εξωτερικές επιδράσεις στο όργανο μέτρησης, συνιστάται η διεξαγωγή ενός ελέγχου ακριβείας (βλ. «Έλεγχος ακρίβειας του οργάνου μέτρησης», σελ. ΧΧ) κάθε φορά πριν από τη συνέχιση της εργασίας.Απενεργοποιείτε το όργανο μέτρησης κατά τη διάρκεια της μεταφοράς. Όταν το αλφάδι απενεργοποιείται, ασφαλίζεται. Στην αντίθετη περίπτωση ενδέχεται να υποστεί ζημιά λόγω απότομων κινήσεων.Πριν από την ενεργοποίηση του οργάνου μέτρησης. Αποσυσκευάστε το αλφάδι λέιζερ πλάνης και ελέγξτε μήπως κάποια εξαρτήματα λείπουν ή έχουν υποστεί ζημιά. Οι μπαταρίες δεν είναι φορτισμένες πλήρως κατά την παράδοση. Πριν από την αρχική χρήση, φορτίστε τις μπαταρίες πλήρως. Ανατρέξτε στο εγχειρίδιο του φορτιστή. Τοποθέτηση/αντικατάσταση

Πιέστε τη φορτισμένη μπαταρία 10 μέσα στο όργανο μέτρησης, μέχρι να ακουστεί ένα κλικ ότι μπήκε στη θέση της (βλ. σχήμα C1).

Για να την αφαιρέσετε, πιέστε το κουμπί αποδέσμευσης (1.) και τραβήξτε την μπαταρία (2.) προς τα έξω. (βλ. σχήμα C2). Όταν η συσκευή δε χρησιμοποιείται, προστατεύετε τις επαφές της μπαταρίας. Ασύνδετα μεταλλικά μέρη μπορούν να βραχυκυκλώσουν τις επαφές και ενέχει κίνδυνος έκρηξης και πυρκαγιάς! Κατάσταση φόρτισης μπαταρίας

Πατήστε το κουμπί για να ελέγξετε την κατάσταση φόρτισης στις LED ένδειξης κατάστασης μπαταρίας (8), (βλ. σχήμα D).

Η ένδειξη σβήνει μετά από 5 δευτερόλεπτα.

Εάν κάποια από τις LED αναβοσβήνει, τότε η μπαταρία πρέπει να φορτιστεί. Εάν δεν ανάβει καμία από τις LED μετά το πάτημα του κουμπιού, τότε η μπαταρία είναι ελαττωματική και πρέπει να αντικατασταθεί. Ενεργοποίηση και απενεργοποίηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην στρέφετε τη δέσμη λέιζερ προς άτομα ή ζώα, και μην κοιτάτε απευθείας στη δέσμη λέιζερ, ακόμα και από απόσταση.96 ALC 3/360-G 10.8

Μην αφήνετε το ενεργοποιημένο όργανο μέτρησης χωρίς επίβλεψη και απενεργοποιείτε το μετά τη χρήση. Υπάρχει κίνδυνος τύφλωσης άλλων ατόμων από τη δέσμη λέιζερ.

Περιστρέψτε το περιστρεφόμενο κουμπί ασφάλισης (7) στη θέση «», σύμφωνα με το βέλος του σχήματος (Σχ. E).

Το όργανο μέτρησης ενεργοποιείται και μεταβαίνει αυτόματα σε λειτουργία ισορροπίας. Αμέσως μόλις ενεργοποιηθεί, το όργανο μέτρησης εκπέμπει δέσμες λέιζερ από τα ανοίγματα εξόδου (1). Από προεπιλογή ενεργοποιείται μόνο το οριζόντιο λέιζερ (Η) (Σχ. F).

Περιστρέψτε το περιστρεφόμενο κουμπί ασφάλισης (7) στη θέση «», σύμφωνα με το βέλος του σχήματος (Σχ. E) για να απενεργοποιήσετε το όργανο μέτρησης. Τρόποι λειτουργίας Το όργανο μέτρησης διαθέτει διάφορους τρόπους λειτουργίας, μεταξύ των οποίων μπορείτε να πραγματοποιείτε εναλλαγές ανά πάσα στιγμή. Αυτοί προορίζονται για: δημιουργία οριζόντιου επιπέδου λέιζερ, δημιουργία κάθετου επιπέδου λέιζερ, δημιουργία δύο κάθετων επιπέδων λέιζερ, δημιουργία ενός οριζόντιου και δύο κάθετων επιπέδων λέιζερ.Αφού το ενεργοποιήσετε, το όργανο μέτρησης δημιουργεί ένα οριζόντιο επίπεδο λέιζερ. Για να αλλάξετε τον τρόπο λειτουργίας, πιέστε το πλήκτρο «οριζόντια γραμμή λέιζερ» (3) ή «κάθετη γραμμή λέιζερ» (4).

Επιλέξτε τον κατάλληλο τρόπο λειτουργίας προτού να ενεργοποιήσετε το όργανο

Το λέιζερ ενδέχεται να μετατοπιστεί σε περίπτωση μετακίνησης ή δόνησης του οργάνου μέτρησης κατά τη διάρκεια της

Επιλέξτε τη λειτουργία λέιζερΠιέστε το πλήκτρο «οριζόντια γραμμή λέιζερ» (3) ή «κάθετη γραμμή λέιζερ» (4) για να επιλέξετε συγκεκριμένη λειτουργία λέιζερ, είτε στη λειτουργία αυτόματης ισοστάθμισης ή σε θέση ασφάλισης.Έλεγχος οριζόντιας γραμμής λέιζερ

Πιέστε το πλήκτρο «οριζόντια γραμμή λέιζερ» (3) για να ενεργοποιήσετε ή να απενεργοποιήσετε την οριζόντια γραμμή λέιζερ.

Η οριζόντια γραμμή λέιζερ Η είναι ένα οριζόντιο λέιζερ 360° (Σχ. F).Έλεγχος κάθετης γραμμής λέιζερ

Πιέστε το πλήκτρο «κάθετη γραμμή λέιζερ» (4) για να ενεργοποιήσετε ή να απενεργοποιήσετε και τις δύο ομάδες κάθετων γραμμών λέιζερ V1V2 και V3V4 (Σχ. G). Λειτουργία αυτόματης ισοστάθμισης

Η φωτεινή ένδειξη (2) θα αναβοσβήνει κόκκινη με ηχητικό σήμα βόμβου, ενώ το λέιζερ θα συνεχίσει να αναβοσβήνει, καθώς το όργανο μέτρησης δεν θα μπορέσει να ολοκληρώσει την αυτόματη ισοστάθμιση. Σε περίπτωση που η αυτόματη ισοστάθμιση δεν είναι δυνατή, αυτό σημαίνει ότι η επιφάνεια πάνω στην οποία στέκεται το όργανο μέτρησης αποκλίνει από το εύρος αυτόματης ισοστάθμισης κατά περισσότερες από 4° από το οριζόντιο επίπεδο. Τοποθετήστε το όργανο μέτρησης σε θέση που να προσεγγίζει την οριζόντια (≤ 4° από το οριζόντιο επίπεδο).

Τοποθετήστε το όργανο μέτρησης σε επίπεδη και σταθερή βάση, προσαρτήστε το στο τρίποδο.

Ωθήστε το περιστρεφόμενο κουμπί ασφάλισης (7) στη θέση «

Μετά την ενεργοποίηση, η λειτουργία αλφαδιάσματος ισοσταθμίζει αυτόματα τυχόν ανωμαλίες εντός του εύρους αυτόματης ισοστάθμισης των ± 4°. Το αλφάδιασμα ολοκληρώνεται μόλις σταματήσουν να κινούνται οι δέσμες λέιζερ. Κάθετη γραμμή λέιζερ Όταν έχει ανάψει η οριζόντια γραμμή λέιζερ, πιέστε το πλήκτρο «κάθετη97 ALC 3/360-G 10.8 γραμμή λέιζερ» (4) για να ελέγξετε τις κάθετες γραμμές V1V2 και V3V4 και να τις ανάψετε και τις δύο ή μόνο τη μία πλευρά, ή για να τις απενεργοποιήσετε και τις δύο ταυτόχρονα. Όταν δεν έχει ανάψει η οριζόντια γραμμή λέιζερ, πιέστε το πλήκτρο «κάθετη γραμμή λέιζερ» (4) για να ελέγξετε τις κάθετες γραμμές V1V2 και V3V4 και να τις ανάψετε και τις δύο ή μόνο τη μία πλευρά, ωστόσο δεν μπορείτε να απενεργοποιήσετε πλήρως και τις δύο ομάδες κάθετων γραμμών λέιζερ ταυτόχρονα. Οριζόντια γραμμή λέιζερ Μόνο όταν είναι αναμμένη τουλάχιστον 1 ομάδα κάθετων γραμμών λέιζερ μπορεί να απενεργοποιηθεί η οριζόντια

Εργασία χωρίς αυτόματη ισοστάθμιση (θέση ασφάλισης) Αυτός ο τρόπος λειτουργίας πρέπει να χρησιμοποιείται μόνο για λόγους ρύθμισης ή για την επισήμανση γραμμής όταν η κλίση της υπερβαίνει τις 4° από το οριζόντιο επίπεδο. Για παράδειγμα, ρύθμιση κουπαστής σκάλας.

Λαμβάνετε υπόψη ότι το όργανο μέτρησης δεν θα εκπέμψει προειδοποιητικό ηχητικό σήμα σε αυτή τη λειτουργία, ακόμη και εάν υπάρξει υπέρβαση του εύρους αυτόματης ισοστάθμισης των 4°. Αυτός ο τρόπος λειτουργίας δεν μπορεί να χρησιμοποιηθεί για οριζόντιο ή κάθετο αλφάδιασμα.

Διατηρήστε το περιστρεφόμενο κουμπί ασφάλισης στη θέση «

παρατεταμένα το πλήκτρο «οριζόντια γραμμή λέιζερ» (3) ή «κάθετη γραμμή λέιζερ» (4) για να ανοίξετε το αντίστοιχο λέιζερ, ενώ το όργανο μέτρησης θα λειτουργήσει σε θέση ασφάλισης.

Πιέστε το πλήκτρο «οριζόντια γραμμή λέιζερ» (3) ή «κάθετη γραμμή λέιζερ» (4) για να επιλέξετε μια συγκεκριμένη λειτουργία λέιζερ.

Η φωτεινή ένδειξη (2) θα είναι πάντα αναμμένη κόκκινη, επισημαίνοντας τη λειτουργία.

Τοποθετήστε το όργανο μέτρησης στην επιθυμητή γωνία και συνεχίστε την εργασία με το λέιζερ για να προχωρήσετε στο επόμενο βήμα.

Μόλις σβήσουν όλα τα λέιζερ, το όργανο μέτρησης θα απενεργοποιηθεί ταυτόχρονα. Λειτουργία εξωτερικού χώρου

Πιέστε το διακόπτη εναλλαγής (6) για σύντομο διάστημα, προκειμένου να επιλέξετε τη λειτουργία εξωτερικού χώρου. Το η φωτεινότητα του λέιζερ θα μειωθεί λίγο κατά τη διάρκεια της λειτουργίας εξωτερικού χώρου, πράγμα που είναι φυσιολογικό.

Χρησιμοποιείτε το όργανο μέτρησης με δέκτη (πωλείται ξεχωριστά) στη λειτουργία εξωτερικού χώρου, Φωτεινή ένδειξη Λειτουργία εσωτερικού χώρου

Η λειτουργία εσωτερικού χώρου είναι προεπιλεγμένη κατά την ενεργοποίηση του οργάνου μέτρησης.

Εκείνη τη στιγμή ανάβουν δύο φωτεινές ενδείξεις (5) στα αριστερά.

Πιέστε σύντομα το διακόπτη εναλλαγής (6) για να επιλέξετε διαφορετική φωτεινότητα. Λειτουργία εξωτερικού χώρου Πιέστε παρατεταμένα το διακόπτη εναλλαγής (6) και θα ανάψει μόνο μία φωτεινή ένδειξη (5) εντελώς αριστερά που θα αναβοσβήνει, προτρέποντας για χρήση της λειτουργίας εξωτερικού χώρου. Έλεγχος ακρίβειας του οργάνου

Επιδράσεις στην ακρίβεια

Τη μεγαλύτερη επίδραση στην ακρίβεια προκαλεί η θερμοκρασία περιβάλλοντος. Ειδικά οι διαφορές θερμοκρασίας κατά τη μετάβαση από το έδαφος προς τα επάνω μπορούν να προκαλέσουν εκτροπή της δέσμης λέιζερ.

Επειδή οι μεγαλύτερες διαφορές θερμοκρασίας παρατηρούνται κοντά στο έδαφος, το όργανο μέτρησης πρέπει να προσαρτάται πάντοτε σε τρίποδο κατά τη μέτρηση αποστάσεων που υπερβαίνουν τα 20 m. Επίσης, εφόσον είναι εφικτό, τοποθετείτε το όργανο μέτρησης στο κέντρο του χώρου εργασίας.98 ALC 3/360-G 10.8

Εκτός από τις εξωτερικές επιδράσεις, επιπτώσεις που οφείλονται στο συγκεκριμένο όργανο (π.χ., πτώσεις ή έντονες προσκρούσεις) μπορούν να οδηγήσουν επίσης σε αποκλείσεις. Γι” αυτό το λόγο, ελέγχετε την ακρίβεια αλφαδιάσματος κάθε φορά, προτού να ξεκινήσετε την εργασία.

Πρώτα ελέγξτε την ακρίβεια αλφαδιάσματος της οριζόντιας γραμμής λέιζερ και μετά την ακρίβεια αλφαδιάσματος των κάθετων γραμμών

Σε περίπτωση που το όργανο μέτρησης υπερβεί τη μέγιστη απόκλιση κατά τη διάρκεια κάποιας από τις δοκιμές, ζητήστε την επισκευή του από αντιπρόσωπο της υπηρεσίας υποστήριξης μετά την πώληση της Flex. Έλεγχος ακρίβειας οριζόντιου αλφαδιάσματος Για αυτόν τον έλεγχο απαιτείται μια ελεύθερη απόσταση μέτρησης 5 m σε σταθερή επιφάνεια μεταξύ των δύο τοίχων

Προσαρτήστε το όργανο μέτρησης σε τρίποδο ή τοποθετήστε το πάνω σε μια σταθερή και επίπεδη επιφάνεια κοντά στον τοίχο Α. Ενεργοποιήστε το όργανο μέτρησης για λειτουργία με αυτόματη ισοστάθμιση. Επιλέξτε τον τρόπο λειτουργίας στον οποίο δημιουργείται τόσο ένα οριζόντιο επίπεδο λέιζερ όσο και ένα κάθετο επίπεδο λέιζερ μπροστά στο όργανο μέτρησης. (Σχ. Η1) Κατευθύνετε το λέιζερ στον κοντινό τοίχο Α και αφήστε το όργανο μέτρησης να αλφαδιάσει. Σημειώστε το σημείο όπου τέμνονται οι γραμμές λέιζερ στον τοίχο Α (σημείο Ι). (Σχ. H2) Περιστρέψτε το όργανο μέτρησης κατά 180°, αφήστε το να αλφαδιάσει και σημειώστε το σημείο όπου τέμνονται οι γραμμές λέιζερ στον απέναντι τοίχο Β (σημείο ΙΙ). Χωρίς να περιστρέψετε το όργανο μέτρησης, τοποθετήστε το κοντά στον τοίχο Β. Ενεργοποιήστε το όργανο μέτρησης και αφήστε το να αλφαδιάσει. (Σχ. Η3) Ευθυγραμμίστε το ύψος του οργάνου μέτρησης (χρησιμοποιώντας τρίποδο ή υπόστρωμα, εφόσον απαιτηθεί), έτσι ώστε το σημείο τομής των γραμμών λέιζερ να προβληθεί στο προηγουμένως σημειωμένο σημείο ΙΙ στον τοίχο Β. (Σχ. Η4) Χωρίς να μεταβάλετε το ύψος, περιστρέψτε το όργανο μέτρησης κατά 180° Κατευθύνετε το λέιζερ στον τοίχο Α, έτσι ώστε η κάθετη γραμμή λέιζερ να περάσει από το ήδη σημειωμένο σημείο Ι. Αφήστε το όργανο μέτρησης να αλφαδιάσει και σημειώστε το σημείο τομής των γραμμών στον τοίχο Α (σημείο ΙΙΙ). Η διαφορά d μεταξύ των δύο επισημασμένων σημείων Ι και ΙΙ στον τοίχο Α αντιστοιχεί στην πραγματική απόκλιση ύψους του οργάνου μέτρησης κατά μήκος του εγκάρσιου

Στην απόσταση μέτρησης 2 x 5 m = 10m, η μέγιστη επιτρεπόμενη απόκλιση είναι: 10m x ± 0,3 mm/m = ± 3 mm. Συνεπώς, η διαφορά d μεταξύ των δύο σημείων Ι και ΙΙ δεν πρέπει να υπερβαίνει τα 3 mm (μέγιστη). Έλεγχος ακρίβειας αλφαδιάσματος των κάθετων γραμμών Για αυτόν τον έλεγχο απαιτείται ένα άνοιγμα πόρτας με ελεύθερο χώρο τουλάχιστον 2,5 m (σε σταθερή επιφάνεια) προς την κάθε πλευρά της πόρτας. Τοποθετήστε το όργανο μέτρησης πάνω σε μια σταθερή και επίπεδη επιφάνεια (όχι σε τρίποδο) σε απόσταση 2,5 m από το άνοιγμα της πόρτας. Ενεργοποιήστε το όργανο μέτρησης για λειτουργία με αυτόματη ισοστάθμιση. Επιλέξτε τρόπο λειτουργίας για τη δημιουργία ενός κάθετου επιπέδου λέιζερ μπροστά στο όργανο μέτρησης. (Σχ. Η5) Σημειώστε το κέντρο της κάθετης γραμμής λέιζερ στο δάπεδο του ανοίγματος πόρτας (σημείο Ι), σε απόσταση 5 m στην απέναντι πλευρά του ανοίγματος πόρτας (σημείο ΙΙ), και στην επάνω άκρη του ανοίγματος πόρτας (σημείο ΙΙΙ). (Σχ. Η6) Περιστρέψτε το όργανο μέτρησης κατά 180° και τοποθετήστε το στην άλλη πλευρά του ανοίγματος πόρτας, ακριβώς πίσω από το σημείο ΙΙ. Αφήστε το όργανο μέτρησης να αλφαδιάσει και ευθυγραμμίστε την κάθετη γραμμή99 ALC 3/360-G 10.8 λέιζερ, έτσι ώστε το κέντρο της να περνά ακριβώς μέσα από τα σημεία Ι και ΙΙ. Σημειώστε το κέντρο της γραμμής λέιζερ στην επάνω άκρη της του ανοίγματος πόρτας ως σημείο IV. Η διαφορά d μεταξύ των δύο επισημασμένων σημείων ΙΙΙ και IV αντιστοιχεί στην πραγματική απόκλιση ύψους του οργάνου μέτρησης από το νήμα στάθμης. Μετρήστε το ύψος του ανοίγματος πόρτας.Επαναλάβετε τη διαδικασία μέτρησης για τη δεύτερη κάθετη γραμμή λέιζερ. Για να το κάνετε αυτό, επιλέξτε τρόπο λειτουργίας για τη δημιουργία ενός κάθετου επιπέδου λέιζερ δίπλα στο όργανο μέτρησης και περιστρέψτε το όργανο μέτρησης κατά 90° προτού να ξεκινήσετε τη διαδικασία μέτρησης.Η μέγιστη αποδεκτή απόκλιση υπολογίζεται ως εξής:Ύψος ανοίγματος πόρτας επί δύο και x 0,3 mm/m. Για παράδειγμα: Για ένα άνοιγμα πόρτας 2 m, η μέγιστη απόκλιση μπορεί να είναι 2 x 2 m x ± 0,3 mm/ m = ±1,2 mm. Συνεπώς, τα σημεία ΙΙΙ και IV δεν μπορούν να απέχουν μεταξύ τους πάνω από 1,2 mm (μέγιστο) σε κάθε μια από τις δύο μετρήσεις. Παρελκόμενα Δέκτης λέιζερ (πωλείται ξεχωριστά)Χρησιμοποιήστε το δέκτη λέιζερ (11) για να βελτιώσετε τον εντοπισμό γραμμών λέιζερ υπό δυσμενείς συνθήκες φωτισμού (εξωτερικό χώρο, φωτεινό περιβάλλον, άμεση ηλιακή ακτινοβολία) και σε μεγαλύτερες αποστάσεις. (Σχ. I). Μαγνητική περιστρεφόμενη

Με τη μαγνητική περιστρεφόμενη βάση (12) / το πίσω στήριγμα ανάρτησης (13) μπορείτε να σφίξετε το όργανο μέτρησης, π.χ. σε κάθετες επιφάνειες, σωλήνες, ορθοστάτη ή μαγνητικά υλικά.

Η μαγνητική περιστρεφόμενη βάση (12) / το πίσω στήριγμα ανάρτησης (13) μπορεί επίσης να κάνει το όργανο μέτρησης με συστοιχία μπαταριών 2,5 Ah να περιστρέφεται κατά 180 μοίρες, κατόπιν επιθυμίας.

Ρυθμίστε την μαγνητική περιστρεφόμενη βάση (12) / το πίσω στήριγμα ανάρτησης (13) πρόχειρα πριν ενεργοποιήσετε το όργανο μέτρησης.Εργασία με την μαγνητική περιστρεφόμενη βάση / το πίσω πάνελ ανάρτησηςΗ μαγνητική περιστρεφόμενη βάση είναι τοποθετημένη απευθείας επάνω στο επίπεδο τμήμα εργασίας (Εικ. J1). είναι προσαρτημένη στον ατσάλινο ή μεταλλικό τοίχο με μαγνήτες στο πίσω μέρος (Εικ. J2). είναι σφιγμένη στον τοίχο με βίδα (Εικ. J3). είναι στερεωμένη στο στήριγμα σφίγγοντας στο πίσω πάνελ ανάρτησης (Εικ. J4). είναι στερεωμένη επάνω στην επιφάνεια τοίχου με τη βοήθεια του πίσω πάνελ ανάρτησης και μιας βίδας (δεν περιλαμβάνεται) (Εικ. J5). είναι στερεωμένη στην όρθια κολόνα με το σφιγκτήρα του πίσω πάνελ ανάρτησης (Εικ. J6).Τρίποδο (δεν περιλαμβάνεται)

Το όργανο μέτρησης μπορεί να ρυθμιστεί εύκολα στο κατάλληλο ύψος και προσανατολισμό με τη βοήθεια του τρίποδου.

Αυτό το όργανο μέτρησης μπορεί να προσαρτηθεί απευθείας πάνω σε σπείρωμα 1/4” ή 5/8” ενός τρίποδου γενικής χρήσης (Σχ. K).

Συσφίξτε το όργανο μέτρησης με τον φυτευτό κοχλία προσάρτησης.

Ρυθμίστε πρόχειρα το τρίποδο προτού να ενεργοποιήσετε το όργανο μέτρησης.Λειτουργία εργασίας Εργασία απευθείας με τρίποδο (Σχ. L1). Εργασία μέσω μιας μαγνητικής περιστρεφόμενης βάσης (Εικ. L2).Γυαλιά για λέιζερΤα γυαλιά λέιζερ αποκλείουν το φως περιβάλλοντος. Με αυτόν τον τρόπο αυξάνεται η ορατότητα του ματιού.

Μη χρησιμοποιείτε τα γυαλιά για λέιζερ ως προστατευτικά γυαλιά. Τα γυαλιά για λέιζερ χρησιμοποιούνται για να βλέπετε καλύτερα τη δέσμη λέιζερ, ωστόσο δεν σας προστατεύουν από την ακτινοβολία λέιζερ.100 ALC 3/360-G 10.8 Μη χρησιμοποιείτε τα γυαλιά για λέιζερ ως γυαλιά ηλίου ή στην κυκλοφορία. Τα γυαλιά για λέιζερ δεν παρέχουν πλήρη προστασία από την υπεριώδη ακτινοβολία και μειώνουν την αντίληψη των χρωμάτων. Πλάκα στόχευσης λέιζερ

Τοποθετήστε την πλάκα λέιζερ στο στόχο. Για να προσδιορίσετε εάν το ύψος των στόχων είναι ίδιο, συγκρίνετε την απόσταση μεταξύ της γραμμής λέιζερ στην πλάκα λέιζερ και στον στόχο.

Η πλάκα στόχευσης λέιζερ (16) αυξάνει την ορατότητα της δέσμης λέιζερ υπό δυσμενείς συνθήκες και σε μεγάλες αποστάσεις.Εργασία με την πλάκα στόχευσης λέιζερ (π.χ.) Προσδιορίστε εάν τα ύψη των στηλών είναι ίδιο (Σχ. M). Συντήρηση και φροντίδα ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Προκειμένου να διατηρηθεί η απόδοση του προϊόντος, τηρείτε πάντα τις ακόλουθες απλές οδηγίες.

Διατηρείτε πάντοτε το όργανο μέτρησης καθαρό.

Μη βυθίζετε το όργανο μέτρησης σε νερό ή άλλα υγρά.

Διατηρείτε πάντα το προϊόν μακριά από σκόνη και υγρά, εφόσον είναι εφικτό. Χρησιμοποιείτε μόνο ένα καθαρό, μαλακό πανί για τον καθαρισμό. Εφόσον απαιτηθεί, βρέξτε ελαφρά το πανί με καθαρό οινόπνευμα ή λίγο νερό. Μη χρησιμοποιείτε απορρυπαντικά ή διαλύτες. Μην το πλένετε απευθείας με νερό.

Μην αγγίζετε το φακό με τα δάχτυλα.

Καθαρίζετε τακτικά τις επιφάνειες στο άνοιγμα εξόδου του λέιζερ ειδικότερα, και απομακρύνετε τυχόν χνούδια ή ίνες.

Αποθηκεύετε πάντοτε το προϊόν σε εσωτερικό χώρο. Χειρίζεστε ή αποθηκεύετε το προϊόν πάντοτε με τα γνήσια μέρη της συσκευασίας.

Αποθηκεύετε και μεταφέρετε το όργανο μέτρησης μόνο μέσα στον προστατευτικό σάκο ή τη θήκη.

Εάν το προϊόν δε χρησιμοποιηθεί για μεγάλο διάστημα, ελέγχετε τακτικά τις μπαταρίες. Βγάζετε τις μπαταρίες ή φορτίζετε και αποφορτίζετε την μπαταρία ιόντων λιθίου για να παρατείνετε τη διάρκεια ζωής.

Φορτίζετε την μπαταρία ιόντων λιθίου ή αντικαθιστάτε τις μπαταρίες όταν ανάβει η ένδειξη χαμηλής φόρτισης.

Μην επιχειρήσετε να επισκευάσετε ή να αποσυναρμολογήσετε το προϊόν. Οποιαδήποτε επισκευή ή αποσυναρμολόγηση απαιτηθεί στο προϊόν θα πρέπει να γίνει μόνο από εξουσιοδοτημένο προσωπικό σέρβις, αλλιώς ενέχει κίνδυνος σοβαρού τραυματισμού. Ανταλλακτικά και παρελκόμενα Σχεδιαγράμματα σε ανεπτυγµένη µορφή και λίστες ανταλλακτικών διατίθενται στον δικτυακό μας τόπο: www.flex-tools.com Πληροφορίες διάθεσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αχρηστεύετε τα παλιά ηλεκτρικά εργαλεία πριν από τη διάθεση: αφαιρώντας το καλώδιο ρεύματος από ηλεκτρικά εργαλεία που λειτουργούν με

αφαιρώντας την μπαταρία από ηλεκτρικά εργαλεία που λειτουργούν με μπαταρία. Μόνο για χώρες της ΕΕΜην απορρίπτετε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα!Σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/EE σχετικά με τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού και την ενσωμάτωση της οδηγίας αυτής στο εθνικό δίκαιο, τα άχρηστα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.Ανάκτηση πρώτων υλών αντί για διάθεση απορριμμάτων. Η συσκευή, τα παρελκόμενα και η συσκευασία πρέπει να ανακυκλώνονται101 ALC 3/360-G 10.8 με τρόπο φιλικό προς το περιβάλλον. Τα πλαστικά μέρη επισημαίνονται για ανακύκλωση ανάλογα με τον τύπο υλικού. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην απορρίπτετε τις μπαταρίες στα οικιακά απορρίμματα, στη φωτιά ή σε νερό. Μην ανοίγετε τις άχρηστες μπαταρίες. Μόνο για χώρες της ΕΕ: Σύμφωνα με την οδηγία 2006/66/ΕΚ, οι ελαττωματικές ή άδειες μπαταρίες πρέπει να ανακυκλώνονται.

Σας παρακαλούμε να ζητήστε από το κατάστημα αγοράς να σας υποδείξει τους τρόπους διάθεσης! - Δήλωση συμμόρφωσης Δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι το προϊόν που περιγράφεται στην ενότητα «Τεχνικά χαρακτηριστικά» συμμορφώνεται με τα ακόλουθα πρότυπα ή κανονιστικά έγγραφα: EN 60745, σ ύ μφωνα με τις διατάξεις τω ν οδηγι ώ ν 2014/30/ ΕΚ , 2006/42/ ΕΚ , και 2011/65/ ΕΚ . Αρμόδιοι για τα τεχνικά έγγραφα: FLEX- Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr Peter Lameli Klaus Peter Weinper Technical Head Head of Quality Department (QD)
