HASZNÁLATI ÚTMUTATÓ ALC 2/1-G/R Flex
Jelölés a készüléken
Üzemhelyezés elött olvassa el a kezelési útmutatót!
LASER RADIATION
DO NOT STARE INTO BEAM
A sugárba nézni tilos.
2-es lézerosztályú termék; Maximális kimeneti teljesítmény ≤ 1 mW; hullámhossz λ = 520 nm; EN 60825-1:2014
A lézer osztályba sorolása
A készülék a 2-es lézerosztálynak felel meg az IEC 60825-1/EN 60825 szabvány alapján. A szemet a szemhéjzárási reflex védi véletlenszerű, rövid idejű lézersugárba nézés esetén. Ezt a szemhéjzárási reflexet azonban gyógyszerek, alkohol és kábítószerek hátrányosan befolyásolhatják. A jelen készülékek minden további óvintézkedés nélkül alkalmazhatók, ha biztosítva van, hogy nem csökkentik optikai eszközök a sugár keresztmetszetét.
Ne irányítsa személyekre a lézersugarat.
FLEX ALC 2/1-G/R
Elektromágneses összeférhetőség
Annak ellenére, hogy a készülék teljesíti a vonatkozó irányelvek szigorú követelményeit, nem zárható ki annak a lehetősége, hogy a készülék
- más készülékeket (pl. repülőgépek navigációs berendezéseit) zavar vagy - a készüléket erős sugárzás zavarja meg, amely működési hibához vezethet.
Ezekben az esetekben vagy más bizonytalanságoknál ellenőrző méréseket kell végezni.
Az Ön biztonsága érdekében
Rendeltetésszerű használat
A jelen vonallézer iparszerű felhasználásra készült az iparban és a kézműiparban.
A készülék vízszintes magasságvonalak, függőleges vonalak, irányvonalak, függőleges pontok és derékszőgek meghatározására, átvitelére és ellenőrzésére való, pl.:
– méter- és magasságjelölések átvitele,
– közfalak jelölése (függőlegesen és/vagy derékszögben),
– valamint berendezések és elemek beállítása három tengelyen.
FLEX ALC 2/1-G/R
Biztonságra vonatkozó megjegyzések
FIGYELMEZTETÉS!
– Ne irányítsa a lézersugarat emberekre vagy állatokra, és ne nézzen bele a lézersugárba. A mérőszerszám lézersugárzást generál, amellyel embereket vakíthat meg.
– A mérőszerszámot csak szakképzett szakemberekkel, és csak eredeti pótalkatrészekkel javíttassa.
Ezzel biztosítható, hogy megmarad a mérőszerszám biztonsága.
– Ne hagyja, hogy a mérőműszert gyermekek felügyelet nélkül használják. Akaratlanul embereket vakíthatnak meg vele.
– Ne használja a mérőszerszámot olyan robbanásveszélyes környezetben, amelyben éghető folyadékok, gázok vagy porok találhatók. A mérőszerszámban szikrák keletkezhetnek, amelyek meggyújtják a port vagy a gözöket.
– Ha az itt megadottól eltérő kezelő- és beállító berendezéseket használnak, vagy más eljárásmódokat alkalmaznak, akkor veszélyes sugárexpozíció történhet.
– Nem szabad biztonsági berendezéseket hatástalanítani vagy tájékoztató és figyelmeztető táblákat eltávolítani.
hu
– A készüléket üzembe helyezés előtt meg kell vizsgálni látható sérülések tekintetében. Sérült készülékeket nem szabad üzembe helyezni.
– Létrán történő használat során kerülni kell a normálistól eltérő testtartást. Biztos állásról és folyamatos egyensúlyról kell gondoskodni.
VIGYÁZAT!
– A készüléket ne használja esőben.
– Ha a készüléket nagy hidegből melegebb környezetbe viszik vagy fordítva, akkor használat előtt hagyni kell akklimatizálódni a készüléket.
– Adapterek és állványok használatakor biztosítani kell, hogy a készülék fixen fel legyen csavarozva.
hu

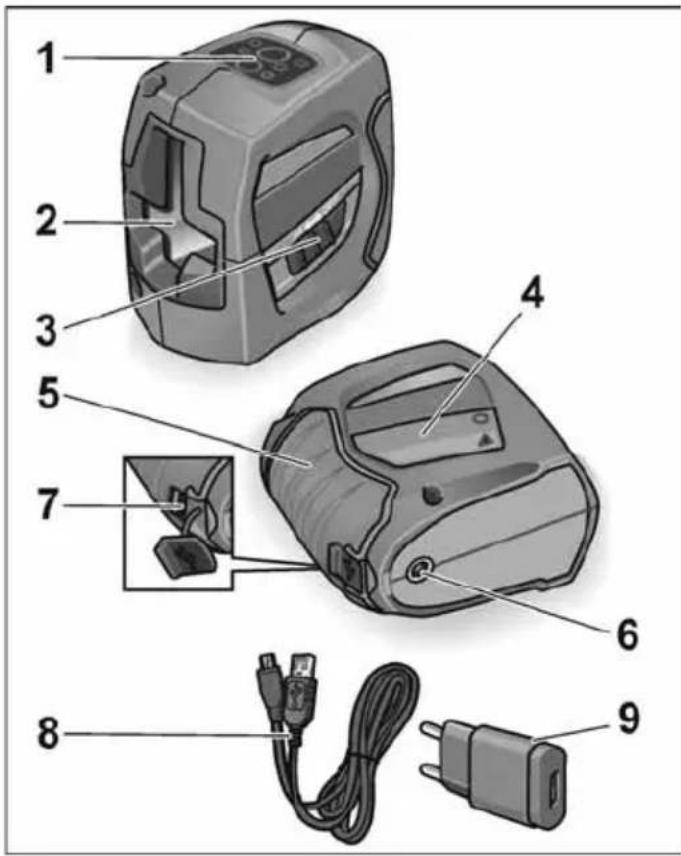

Az első pillantásra
1 Kezelőmező
2 A lézer kilépő nyílása
3 Be/Ki gomb
a be- és a kikapcsoláshoz. Bekapcsolás után minden lézersugár aktív, és az indoor (beltéri) üzemmód van aktiválva.
Kikapcsolt állapotban blokkolódik az önszintezés.
4 Lézer információs tábla
5 Gummírozott markolatrész
6 1/4" menet
Állványra, fali vagy állványtartóra rögzítéshez.
7 USB-töltőaljzat
8 USB-töltőkábel
9 USB-töltőkészülékt
10 Védőtáska (az ábrán nem látható)
FLEX ALC 2/1-G/R

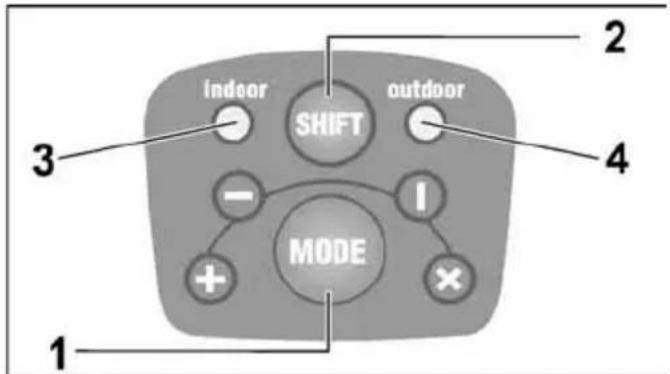

Kezelőmező
1 Üzemmódválasztó gomb
Egymás után vált a 4 különböző lézer- kivetítési mód között.
1x vízszintes sugár
2x függőleges sugár
3x vízszintes és függőleges sugár + önszintezés kikapcsolva/blokkolva
4x vízszintes és függőleges sugár + önszintezés bekapcsolva (a készülék bekapcsolása utáni standard üzemmód)
2 Környezeti mód átkapcsoló gomb Indoor-ról (beltéri) outdoor (kültéri) feltételekhez kapcsolja át a lézersugarat. Az indoor (beltéri) üzemmód rövid távolságok mérésére használatos normál környezeti fényerő mellett (zárt helyiségekben). Nagy környezeti fényerő esetén vagy erős napsugárzáskor az outdoor (kültéri) üzemmódot kell aktiválni. Outdoor (kültéri) üzemmódban a készülék pulzáló lézersugárral működik. Ez a sugár egy kicsit sötétebb az indoor (beltéri) üzemmódban használtnál.
3 LED Indoor (beltéri) üzemmód
4 LED Outdoor (kültéri) üzemmód
A LED-ek (3 vagy 4) zöld színnel világítanak bekapcsolt önszintezés esetén.
A LED-ek (3 vagy 4) piros színnel világítanak az önszintezési tartomány (± 4°) túllépésekor vagy kikapcsolt/blokkolt önszintezés esetén.
A LED-ek (3 vagy 4) piros színnel villognak alacsony elemkapacitás esetén. Töltse fel az akkumulátort!
hu
Műszaki adatok
| Keresztvonalas lézer ALC 2/1-G/R | |
| Látható lézerdióda | 520 nm |
| Lézerosztály | 2 |
| Munkatartomány– vízszintes-/függőleges sugár1) | 50 m |
| Pontosság ...– vízszintes-/függőleges sugár | ± 0,3 mm/m |
| Önszintezési tartomány | ± 4° |
| Áramellátás | Li-ion 3,7 V1200 mAh |
| Üzemelési időtartam2) | 4 h / 10 h |
| Hőmérséklettartomány– üzemeléshez– tároláshoz | -5 °C ... 50 °C-20 °C ... 70 °C |
| Súly | 360 g |
| USB-töltőkészülék | |
| Bemeneti feszültség 100-240 V~ | |
| Kimeneti feszültségg 5 V / 1 A | —— |
FLEX ALC 2/1-G/R
1) Kedvezőtlen körülmények mellett (erős napsugárzás, visszaverő felületek) a mérési tartomány kisebb lehet.
2) Az üzemelési időtartam meghatározása az összes lézersugár bekapcsolt állapota mellett történt. Az üzemelési idő megnövelhető, ha más üzemmód választásával kikapcsolják a nem szükséges sugarakat.
Használati útmutató
FIGYELMEZTETÉS!
– Ne irányítsa a lézersugarat emberekre vagy állatokra.
– Ne nézzen a lézersugárba.
– Ne helyezzen optikai müszereket a sugár útjába.
A mérőszerszám lézersugárzást generál, amellyel embereket vakíthat meg.
VIGYÁZAT!
– Ne használja a mérőszerszámot nedves, poros vagy homokos környezetben. Lehetséges a készülék komponenseinek sérülése.
– Használat után az önszintezés blokkolásához a készüléket azonnal ki kell kapcsolni a be-/kikapcsolóval.
FLEX ALC 2/1-G/R
– Ha a készüléket nagy hidegből melegebb környezetbe viszik vagy fordítva, akkor használat előtt hagyni kell akklimatizálódni a készüléket.
– Adapterek és állványok használatakor biztosítani kell, hogy a készülék fixen fel legyen csavarozva.
A legfontosabb kezelési lépések a jelen útmutató végén, az ábrákkal ellátott oldalakon kerülnek ismertetésre.
Lásd a 150 oldaltól.
Akku töltése USB-kábellel és
USB-töltőkészülékkel 150
A készülék be- és kikapcsolása 152
Üzemmód választása 154
A környezeti mód átkapcsolása 156
A lézer kezelése 158
A vízszintes sugár ellenőrzése .... 160
A függőleges sugár ellenőrzése .... 164
A pontosság ellenőrzése
A pontosság tartós garantálhatóságához ajánlott rendszeresen ellenőrizni a készüléket.
hu
A pontosság megengedett tűrési tartománytól való eltérése esetén a készüléket egy a gyártó által felhatalmazott ügyfélszolgálati szerviznek kell átadni.
A készüléken kizárólag arra feljogosított szakemberrel szabad beállításokat végeztetni.
A pontosság ellenőrzéséhe szükséges lépések a jelen útmutató végén, az ábrákkal ellátott oldalakon kerülnek ismertetésre.
Lásd a 160 oldaltól.
Karbantartás és ápolás
A következő útmutatásokat kell figyelembe venni:
– A készüléket óvatosan kell kezelni, és védeni kell ütésektől, rezgésektől és szélsőséges hőmérsékletektől.
– Ha nem használják, a készüléket védőtáskában kell tárolni.
– Tisztításhoz csak puha, száraz ruhát használjon.
– A készüléket csak szakképzett szakemberekkel, és csak eredeti pótalkatrészekkel javíttassa. Ezzel biztosítható, hogy megmarad a készülék biztonsága.
hu
Ártalmatlanítási tudnivalók
Csak az EU tagországai számára:
Sohase dobja az elektromos szerszámokat a háztartási hulladék közél
Az EK elhasznált elektromos és elektronikus készülékekre vonatkozó 2012/19/EU európai és a nemzeti jogba átvett iránymutatása szerint az elhasznált elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkímélő módon történő újrahasznosításukról.
Nyersanyag visszanyerés hulladék ártalmatlanítás helyett.
A készüléket, a tartozékokat és a csomagolást környezetvédelmi szempontból megfelelő újrafelhasználásra kell eljuttatni. A szelektív újrahasznosításhoz a műanyag alkatrészek jelöléssel rendelkeznek.
i
MEGJEGYZÉS
Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!
FLEX ALC 2/1-G/R
Felelősség kizárása
Ezen termék használójának kötelessége, hogy pontosan betartsa a kezelési útmutatóban leírtakat. Kiszállítás előtt az összes készüléket a lehető leggondosabban ellenőriztük.
A felhasználónak azonban ennek ellenére minden egyes használat előtt meg kell győződnie a készülék pontosságáról.
A gyártó cég és a képviselője nem felel a hibás vagy a szándékosan helytelen alkalmazásért, valamint az esetlegesen ebböl eredő következményes károkért és az elmaradt haszonért.
A gyártó cég és a képviselője nem felel az olyan következményes károkért és elmaradt haszonért, amelyek természeti katasztrófák, mint pl. földrengés, vihar, árvíz stb., valamint tűz, baleset, harmadik személy általi beavatkozások vagy a szokásos alkalmazási területeken kívüli alkalmazás miatt következnek be.
A gyártó cég és a képviselője nem felel azokért a károkért és elmaradt haszonért, amelyek az adatok olyan megváltozása, elvesztése vagy az üzletmenet megszakadása stb. miatt következnek be, amelyet a termék vagy a termék nem megengedett alkalmazása okozott.
FLEX ALC 2/1-G/R
A gyártó cég és a képviselője nem felel az olyan károkért és elmaradt haszonért, amelyek a készüléknek nem az útmutatásban előírt kezeléséből származnak.
A gyártó cég és a képviselője nem felel azokért a károkért, amelyek a készülék szakszerűtlen alkalmazása miatt vagy más gyártó cégek termékeivel kapcsolatban következnek be.
