NAUDOJIMO INSTRUKCIJA ALC 2/1-G/R Flex

Žymėjimai ant prietaiso

Prieš eksploatavimą perskaitykite naudojimo instrukciją!

LASER RADIATION

DO NOT STARE INTO BEAM

Lazerio spinduliuotė

Nežiūrėkite i spindulį.

2 lazerių klasės produktas; Didžiausia išvesties galia ≤ 1 mW; bangų ilgis λ = 520 nm;

EN 60825-1:2014

Lazerių klasifikavimas

Prietaisas priklauso 2 lazerių klasei, kaip jas skirsto IEC 60825-1/EN 60825 standartas.

Tai reiškia, kad atsitiktinai trumpai žvilgterėjus į lazerio spinduliuotę akis saugo mirksėjimo refleksas. Tačiau vaistai, alkoholis arba narkotikai gali šį mirksėjimo refleksą sulėtinti.

Šiuos prietaisus galima naudoti nesiimant kitų apsaugos priemonių, jeigu užtikrinta, kad jokie opiniai instrumentai nesumažins spindulio skersmens.

Nenukreipkite lazerio spindulio i žmones.

Elektromagnetinis suderinamumas

Nors prietaisas išpildo griežtus atitinkamu direktyvų reikalavimus, išlieka galimybė, kad prietaisas

– trukdys kitų prietaisų (pvz., orlaivų navigacijos įrangos) veikimui arba

- jam trukdys stipri spinduliuotė, o tai gali sukelti neteisingą veikimą.

Tokiais atvejais arba kilus kitų netikrumų reikėtų atlikti kontrolinius matavimus.

Jūsų saugumui

Naudojimas pagal paskirtj

Sis tiesinis lazeris yra skirtas profesiniam naudojimui pramonėje ir versle.

Prietaisas yra skirtas horizontalių pokyčiams, vertikalioms linijoms, perspektyvos linijoms, pagrindo taškams ir staticems kampams rasti, perkelti ir patikrinti, pvz.:

– horizontalioms ir vertikalioms projekcijoms perkelti,

– pertvaroms paženklinti (vertikaliai ir (arba) stačiu kampu) ir

– sistemoms ir elementams išlygiuoti trimis ašimis.

It

FLEX ALC 2/1-G/R

Saugos nurodymai

ISPÉJIMAS!

– Nenukreipkite lazerio spindulio i žmones arba gyvūnus ir nežiūrėkite i tiesiai i lazerio spindulį patys. Šis matavimo įtaisas generuoja lazerinę spinduliuotę, kuri gali apakinti žmones.
– Matavimo įtaisą remontuoti paveskite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinama, kad matavimo įtaisas išliks saugus.
– Neleiskite matavimo įtaisu be priežiūros naudotis vaikams. Jie gali netyčia pakinti žmones.
– Nedirbkite su matavimo įtaisu potencialiai sprogioje aplinkoje, kurioje yra degių skysčių, dujų arba dulkių. Matavimo įtaise gali kilti kibirkščių, kurios uždegtų dulkes arba garus.
– Jeigu naudojami kitokie nei čia nurodyti valdymo arba derinimo įrenginiai arba vykdomos kitokios procedūros, tai gali sukelti pavojingą spinduliuotės poveikį.
– Neužblokuokite saugos įrenginių ir nepašalinkite nurodomuju ir įspėjamuju lentelių.

– Prieš pradėdami darbą apžiūrėkite prietaisą, ar nėra matomų pažeidimų. Apgadintų prietaisų naudoti negalima.

– Atlikdami darbus ant kopėčių, venkite nejprastos kūno padėties. Pasirūpinkite patikimu stabilumu ir nuolatine pusiausvyra.

ATSARGIA!!

– Nenaudokite prietaiso lietuje.

– Jeigu prietaisas pernešamas iš didelio šalčio į šiltą aplinką arba atvirkščiai, Jums reikėtų prieš naudojimą palaukti, kol prietaisas aklimatizuosis.

– Jei naudojate adapterius ir stovus įsitikinkite, kad prietaisas būtų tvirtai prisuktas.

FLEX ALC 2/1-G/R

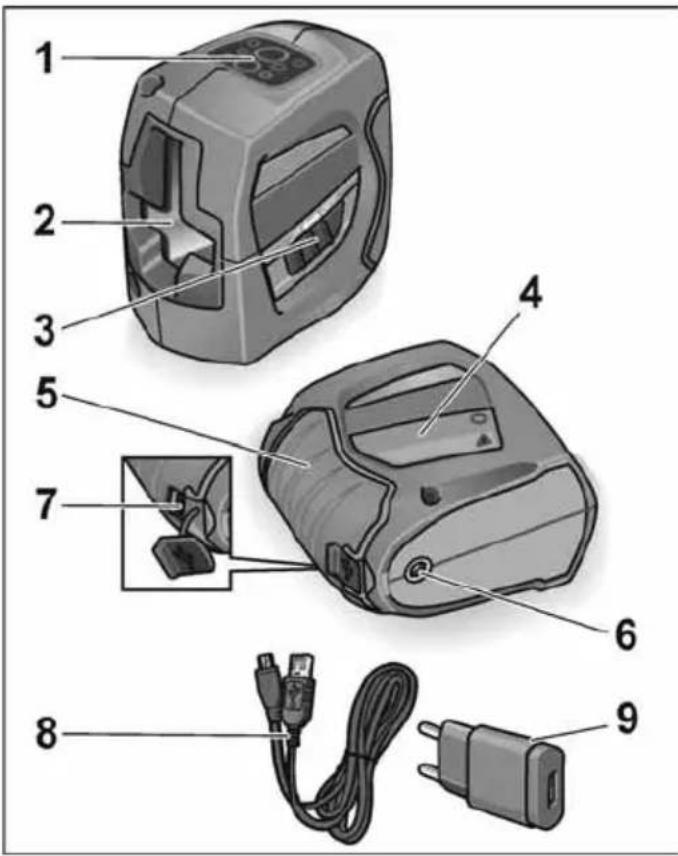

Bendras įrankio vaizdas

2 Lazerio išspinduliavimo langelis

3 |jungimo ir išjungimo mygtukas |ranki jungti ir išjungti. |jungus aktyvūs visi lazerio spinduliai ir aktyvus vidaus režimas. lšjungtoje būsenoje saviniveliacijos įrenginys užblokuojamas.

4 Lazerio plokštelė

5 Guma dengta rankenos sritis

6 ¼ " s r i e g i s Pritvirtinimui ant stovo arba prie sieninio ir stovo laikiklio.

7 USB jkrovimo lizdas

8 USB jkrovimo kabelis

9 USB jkroviklis

10 Apsauginis déklas (nepavaizduotas)

It

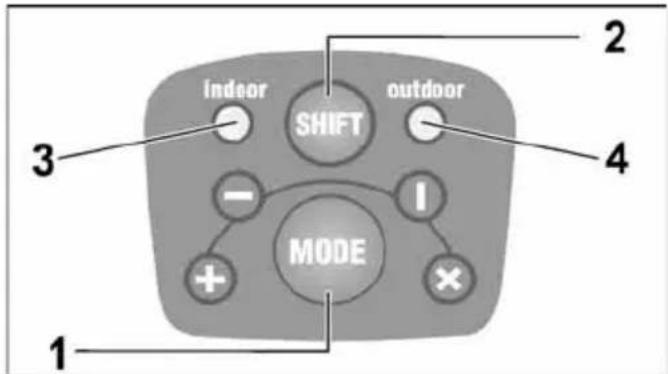

Valdymo pultas

Iš eilės perjungia 4 skirtingus lazerio projektavimo būdus.

1x horizontalus spindulys

2x vertikalus spindulys

3x horizontalus ir vertikalus spindulys + saviniveliacija išjungta (užblokuota)

4x horizontalus ir vertikalus spindulys + saviniveliacija jjungta (standartinis darbo režimas, jjungus prietaisa)

FLEX ALC 2/1-G/R

2 Aplinkos režimo perjungimo mygtukas

Perjungia lazerio spindulį iš vidaus į lauko sąlygas.

Vidaus režimas naudojamas trumpoms atkarpoms esant normaliam aplinkos šviesiui (uždarose patalpose). Jeigu aplinka labai šviesi arba stipriai šviečia saulė, aktyvinkite lauko režimą. Lauko režimu prietaisas dirba su impulsiniu lazerio spinduliu. Jis yra šiek tiek tamsesnis nei spindulys vidaus režimu.

3 LED Vidaus režimas

4 LED Lauko režimas

Kai ijungta saviniveliacija, šviesos diodas (3 arba 4) šviečia žaliai.

Kai viršijamas saviniveliacijos diapazonas (± 4°) arba saviniveliacija yra išjungta (užblokuota), šviesos diodas (3 arba 4) šviečia raudonai.

Esant mažai elementų įkrovai, šviesos diodas (3 arba 4) mirksi raudonai. Įkraukite akumuliatorių!

FLEX ALC 2/1-G/R

Techniniai duomenys

Kryžminių linijų lazeris ALC 2/1-G/R
Matomas lazerinis diodas	520 nm
Lazerio klasė	2
Darbo zona
– horizontalus / vertikalusspindulys1)	50 m
Tikslumas ...
– horizontalus/vertikalusspindulys	± 0,3 mm/m
Saviniveliacijos diapazonas	± 4°
Maitinimas Ličio jonų	3,7 V1 200 mAh
Darbo trukmė2)	4 h / 10 h
Temperatūros diapazonas
– darbui	-5 °C ... 50 °C
– sandėliavimui	-20 °C ... 70 °C
Svoris	360 g
USB įkroviklis
lėjimo įtampa 100-240 V~
Išėjimo įtampa 5 V / 1 A	——

It

1) Nepalankiomis salygomis (esant stipriai saulès apšvietai, atspindinčiams paviršiams) matavimo diapazonas gali būti mažesnis.
2) Darbo trukmė buvo apskaičiuota su visais aktyvintais lazerio spinduliais. Darbo trukmę galima prailginti, pasirenkant kitokį darbo režimą ir taip išjungiant nereikalingus spindulius.

Naudojimo instrukcija

ISPÉJIMAS!

– Nenukreipkite lazerio spindulio i žmones arba gyvūnus.

– Nežiūrėkite j lazerio spindulį.

- Spindulio sklidimo kelyje negali būti jokių optinių instrumentų.

Sis matavimo įtaisas generuoja lazerinę spinduliuotę, kuri gali apakinti žmones.

ATSARGIA!!

– Nenaudokite matavimo įtaiso drėgnoje, dulkėtoje arba smėlėtoje aplinkoje. Gali apsigadinti prietaiso komponentai.
– Pasinaudoje prietaisą tuojau pat išjunkite jjn. / išj. jungikliu, kad būtų blokuojama saviniveliacija.
– Jeigu prietaisas pernešamas iš didelio šalčio į šiltą aplinką arba atvirkščiai, Jums reikėtų prieš naudojimą palaukti, kol prietaisas aklimatizuosis.

It

- Jei naudojate adapterius ir stovus įsitikinkite, kad prietaisas būtų tvirtai prisuktas.

Svarbiausi valdymo veiksmai paaiškinti šios instrukcijos gale paveikslėliais.

Žr. nuo 150 psl.

Akumuliatoriaus jkrovimas USB kabeliu ir USB jkrovikliu 150

Prietaiso jjungimas ir išjungimas .... 152

Darbo režimo parinkimas 154

Aplinkos režimo perjungimas 156

Kaip elgtis su lazeriu 158

Horizontalaus spindulio tikrinimas .... 160

Vertikalaus spindulio tikrinimas .... 164

Tikslumo tikrinimas

Siekiant užtikrinti nuolatinį tikslumą, rekomenduojama prietaisą reguliariai tikrinti.

Tikslumui nebesant leidžiamajame nuokrypio diapazone reikia perduoti prietaisą gamintojo autorizuotoms klientų aptarnavimo dirbtuvėms.

Prietaiso derinimo darbus paveskite atlikti tik autorizuotiems specialistams.

Kokių veiksmų reikia imtis, tikrinant tikslumą, parodyta paveikslėliuose šios instrukcijos gale.

Zr. nuo 160 psl.

FLEX ALC 2/1-G/R

Techninis aptarnavimas ir priežiūra

Atkreipkite dėmesį j tokias nuorodas:

– Su prietaisu elkitės atsargiai ir saugokite jį nuo smūgių, vibracijos, ekstremalios temperatūros.
– Kai nenaudojamas, prietaisą laikykite prie apsauginėje dėtuvėje.
– Valykite tik minkšta, sausa šluoste.
– Prietaisą remontuoti paveskite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinama, kad prietaisas išliks saugus.

Nurodymai utilizuoti

Tik ES šalyse:

Neišmeskite elektrinių įrankių į buitinių atlieku konteinerius!

Pagal Europos Sajungos direktyva

Nr. 2012/19/ES dėl senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

FLEX ALC 2/1-G/R

Antrinis žaliavų naudojimas vietoj atliekų tvarkymo.

Prietaisą, priedus ir pakuotę reikėtu atiduoti aplinką tausojančiam antriniam panaudojimui. Kad būtu galima tinkamai išrūgiuoti perdirbimui, plastikinės dalys yra paženklintos.

NURODYMAS

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

Atsakomybės pašalinimas

Šio produkto naudotojai raginami tiksliai laikytis šio naudojimo vadovo instrukciju. Visi prietaisai prieš juos pristatant buvo kuo tiksliausiai patikrinti. Nepaisant to, naudotojas kiekvieną kartą prieš darbą su prietaisu turėtu patikrinti jo tikslumą.

Gamintojas ir jo atstovai neatsako už klaidingą arba tyčia neteisingą naudojimą ir galbūt dėl atsirandančią pasekminę žalą arba negautą pelną.

Gamintojas ir jo atstovai neatsako už gamtinių katastrofų, pvz., žemės drebėjimo, audros, potvynio ir pan., bei gaisro, nelaimingų atsitikimų, dėl trečiųjų asmenų įtakos arba

It

naudojimo nejprastose naudojimo vietose padarytą pasekminę żalą ir negautą pelną.

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl pakeistų arba prarastų duomenų, darbinės veiklos nutraukimo ir pan., kurį sukėlė produktas arba netinkamas produkto naudojimas.

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną, jeigu valdant prietaisą nebuvo laikomasi naudojimo instrukcijos.

Gamintojas ir jo atstovai neatsako už nuostolius, jeigu buvo naudojamasi ne pagal paskirti arba kartu su kitų gamintojų produktais.

lv

lerīces markējums
