ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ K2 PREMIUM HOME KARCHER

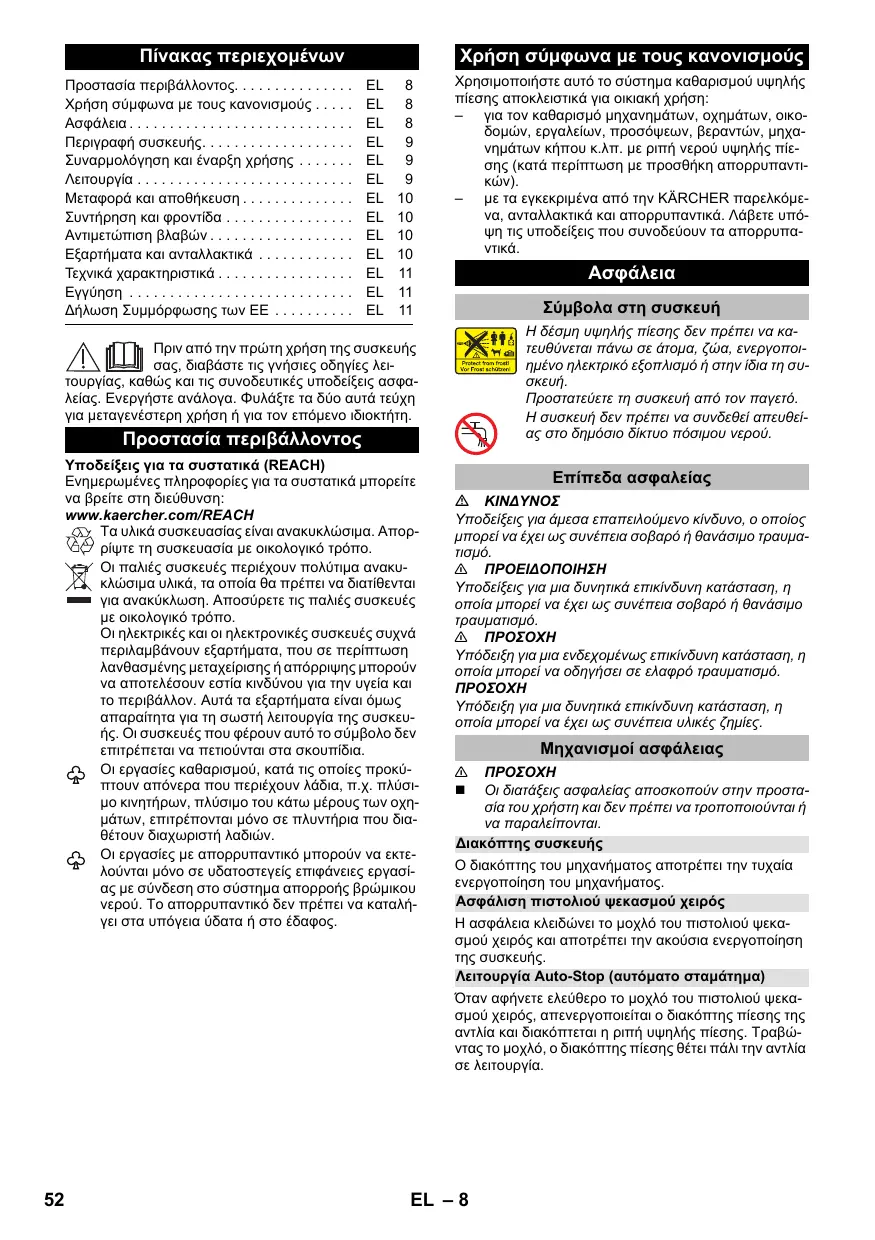

Πίνακας περιεχομένων Προστασία περιβάλλοντος. . . . . . . . . . . . . . . Χρήση σύμφωνα με τους κανονισμούς . . . . . Ασφάλεια . . . . . . . . . . . . . . . . . . . . . . . . . . . . Περιγραφή συσκευής. . . . . . . . . . . . . . . . . . . Συναρμολόγηση και έναρξη χρήσης . . . . . . . Λειτουργία . . . . . . . . . . . . . . . . . . . . . . . . . . . Μεταφορά και αποθήκευση . . . . . . . . . . . . . . Συντήρηση και φροντίδα . . . . . . . . . . . . . . . . Αντιμετώπιση βλαβών . . . . . . . . . . . . . . . . . . Εξαρτήματα και ανταλλακτικά . . . . . . . . . . . . Τεχνικά χαρακτηριστικά . . . . . . . . . . . . . . . . . Εγγύηση . . . . . . . . . . . . . . . . . . . . . . . . . . . . Δήλωση Συμμόρφωσης των ΕE . . . . . . . . . . Χρήση σύμφωνα με τους κανονισμούς

Χρησιμοποιήστε αυτό το σύστημα καθαρισμού υψηλής πίεσης αποκλειστικά για οικιακή χρήση: – για τον καθαρισμό μηχανημάτων, οχημάτων, οικοδομών, εργαλείων, προσόψεων, βεραντών, μηχανημάτων κήπου κ.λπ. με ριπή νερού υψηλής πίεσης (κατά περίπτωση με προσθήκη απορρυπαντικών). – με τα εγκεκριμένα από την KÄRCHER παρελκόμενα, ανταλλακτικά και απορρυπαντικά. Λάβετε υπόψη τις υποδείξεις που συνοδεύουν τα απορρυπαντικά.

Σύμβολα στη συσκευή Η δέσμη υψηλής πίεσης δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή. Προστατεύετε τη συσκευή από τον παγετό. Η συσκευή δεν πρέπει να συνδεθεί απευθείας στο δημόσιο δίκτυο πόσιμου νερού. Πριν από την πρώτη χρήση της συσκευής σας, διαβάστε τις γνήσιες οδηγίες λειτουργίας, καθώς και τις συνοδευτικές υποδείξεις ασφαλείας. Ενεργήστε ανάλογα. Φυλάξτε τα δύο αυτά τεύχη για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη. Προστασία περιβάλλοντος Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορρίψτε τη συσκευασία με οικολογικό τρόπο. Οι παλιές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά, τα οποία θα πρέπει να διατίθενται για ανακύκλωση. Αποσύρετε τις παλιές συσκευές με οικολογικό τρόπο. Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά περιλαμβάνουν εξαρτήματα, που σε περίπτωση λανθασμένης μεταχείρισης ή απόρριψης μπορούν να αποτελέσουν εστία κινδύνου για την υγεία και το περιβάλλον. Αυτά τα εξαρτήματα είναι όμως απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να πετιούνται στα σκουπίδια. Οι εργασίες καθαρισμού, κατά τις οποίες προκύπτουν απόνερα που περιέχουν λάδια, π.χ. πλύσιμο κινητήρων, πλύσιμο του κάτω μέρους των οχημάτων, επιτρέπονται μόνο σε πλυντήρια που διαθέτουν διαχωριστή λαδιών. Οι εργασίες με απορρυπαντικό μπορούν να εκτελούνται μόνο σε υδατοστεγείς επιφάνειες εργασίας με σύνδεση στο σύστημα απορροής βρώμικου νερού. Το απορρυπαντικό δεν πρέπει να καταλήγει στα υπόγεια ύδατα ή στο έδαφος. Επίπεδα ασφαλείας Υποδείξεις για άμεσα επαπειλούμενο κίνδυνο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υποδείξεις για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό. Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό. Υπόδειξη για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες. Μηχανισμοί ασφάλειας

Οι διατάξεις ασφαλείας αποσκοπούν στην προστασία του χρήστη και δεν πρέπει να τροποποιούνται ή να παραλείπονται. Διακόπτης συσκευής Ο διακόπτης του μηχανήματος αποτρέπει την τυχαία ενεργοποίηση του μηχανήματος. Ασφάλιση πιστολιού ψεκασμού χειρός Η ασφάλεια κλειδώνει το μοχλό του πιστολιού ψεκασμού χειρός και αποτρέπει την ακούσια ενεργοποίηση της συσκευής. Λειτουργία Auto-Stop (αυτόματο σταμάτημα) Όταν αφήνετε ελεύθερο το μοχλό του πιστολιού ψεκασμού χειρός, απενεργοποιείται ο διακόπτης πίεσης της αντλία και διακόπτεται η ριπή υψηλής πίεσης. Τραβώντας το μοχλό, ο διακόπτης πίεσης θέτει πάλι την αντλία σε λειτουργία.

EL – 8 Περιγραφή συσκευής Ο παρεχόμενος εξοπλισμός της συσκευής (ανάλογα με το μοντέλο) απεικονίζεται στη συσκευασία. Αυτό το εγχειρίδιο λειτουργίας περιγράφει όλες τις πιθανές παραλλαγές. Για τα σχήματα δείτε τις σελίδες εικόνων 1 Σύνδεση υψηλής πίεσης 2 Διακόπτης μηχανήματος „0/OFF“ / „I/ON“ 3 Άγκιστρο φύλαξης 4 Λαβή μεταφοράς 5 Λαβή μεταφοράς 6 Σύνδεση νερού με ενσωματωμένη σίτα 7 Ελαστικός σωλήνας αναρρόφησης απορρυπαντικού (με φίλτρο) 8 Καπάκι δεξαμενής απορρυπαντικού 9 Δεξαμενή απορρυπαντικού 10 Σύζευξη για τη σύνδεση με το δίκτυιο παροχής νερού 11 Θήκη φύλαξης του σωλήνα ρίψης 12 Αποθήκευση του πιστολέτου υψηλής πίεσης 13 Αγωγός σύνδεσης δικτύου με ρευματολήπτη 14 Τροχός μεταφοράς 15 Πιστόλι υψηλής πίεσης 16 Ασφάλιση πιστολιού ψεκασμού χειρός 17 Σφικτήρας ελαστικού σωλήνα υψηλής πίεσης 18 Ελαστικός σωλήνας υψηλής πίεσης

• Προαιρετικός εξοπλισμός 19 Σωλήνας ψεκασμού με απλό ακροφύσιο Για κανονικές εργασίες καθαρισμού. 20 Σωλήνας ψεκασμού με φρέζα ρύπων Για επίμονους ρύπους 21 Σωλήνας εκτόξευσης με ελεγκτή πίεσης (Vario Power) Για τις συνηθέστερες εργασίες καθαρισμού Η πίεση λειτουργίας μπορεί να ρυθμίζεται αδιαβάθμητα. Για τη ρύθμιση της πίεσης εργασίας, αφήστε τη σκανδάλη του πιστολέτου χειρός και περιστρέψτε το σωλήνα ρίψης στην επιθυμητή θέση. Στη θέση "Mix" μπορείτε να προσθέσετε τη σωστή ποσότητα απορρυπαντικού. 22 Βούρτσα πλυσίματος 23 Περιστρεφόμενη βούρτσα (π.χ. για καθαρισμό αυτοκινήτων) 24 Ακροφύσιο αφρού με δοχείο απορρυπαντικού Για ισχυρό αφρό απορρυπαντικού. Επιπροσθέτως απαραίτητο 25** Ελαστικός σωλήνας νερού με ενισχυμένους ιστούς και τυπικό σύνδεσμο. – Διάμετρος τουλάχιστον 1/2 ίντσα (13 mm) – Μήκος τουλάχιστον 7,5 m.

Οι προσμίξεις στο νερό μπορεί να προκαλέσουν ζημιά στην αντλία υψηλής πίεσης και στα παρελκόμενα. Για προστασία συνιστάται η χρήση του φίλτρου νερού KÄRCHER (ειδικό παρελκόμενο, αριθμός παραγγελίας 4.730-059).

Η λειτουργία χωρίς υλικό για περισσότερα από 2 λεπτά προκαλεί ζημιές στην αντλία υψηλής πίεσης. Εάν η συσκευή δεν αναπτύξει πίεση εντός 2 λεπτών, απενεργοποιήστε την και ενεργήστε σύμφωνα με τις υποδείξεις στο κεφάλαιο "Βοήθεια σε περίπτωση βλάβης". Λειτουργία με υψηλή πίεση Κατά τον καθαρισμό, τηρείτε μια ελάχιστη απόσταση 30 cm από τις λακαρισμένες επιφάνειες, προκειμένου να αποφύγετε ενδεχόμενες ζημιές. Μην καθαρίζετε με τη φρέζα ρύπων ελαστικά αυτοκινήτων, βαμμένα αντικείμενα ή ευαίσθητες επιφάνειες, όπως ξύλο. Κίνδυνος βλάβης.

Λειτουργία με βούρτσα πλυσίματος Κίνδυνος βλάβης στη βαφή Κατά την εργασία με βούρτσα πλυσίματος, η βούρτσα πρέπει να είναι απαλλαγμένη από ρύπους ή άλλα σωματίδια. Υπόδειξη: Αν χρειάζεται, μπορούν να χρησιμοποιηθούν και οι βούρτσες πλυσίματος με απορρυπαντικό. Λειτουργία με απορρυπαντικό Υπόδειξη: Το απορρυπαντικό μπορεί να προστεθεί μόνον υπό χαμηλή πίεση. Προαιρετικό Προτεινόμενη μέθοδος καθαρισμού Ψεκάστε με οικονομία το απορρυπαντικό σε στεγνή επιφάνεια και αφήστε το να δράσει (όχι να στεγνώσει). Ξεπλένετε τους διαλυμένους ρύπους, ψεκάζοντας με ριπή υψηλής πίεσης. Μετά τη λειτουργία με απορρυπαντικό Μετά την εργασία με απορρυπαντικό: Ενεργοποιήστε τη συσκευή για 1 λεπτό, ώστε να πραγματοποιήσει έκπλυση. Συναρμολόγηση και έναρξη χρήσης Διακοπή λειτουργίας Για τα σχήματα δείτε τις σελίδες εικόνων Πριν την ενεργοποίηση συναρμολογήστε στο μηχάνημα τα μη συνδεδεμένα συνοδευτικά εξαρτήματα. Αποθέστε τη συσκευή σε μια επίπεδη επιφάνεια. Αφαιρέστε την ασφάλεια από το πιστόλι υψηλής πίεσης και συνδέστε το σωλήνα υψηλής πίεσης στο πιστόλι υψηλής πίεσης. Πιέστε το σφικτήρα έως ότου κλειδώσει. Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής τραβώντας τον ελαστικό σωλήνα υψηλής πίεσης.

Αφήστε το μοχλό του πιστολιού υψηλής πίεσης και Σε περίπτωση μεγάλων διαλειμμάτων από τις εργασίες (πάνω από 5 λεπτά) απενεργοποιήστε επιπλέον το μηχάνημα στη θέση „0/OFF“. Τερματισμός λειτουργίας Αποσυνδέστε τον εύκαμπτο σωλήνα υψηλής πίεσης από το πιστόλι ψεκασμού χειρός ή τη συσκευή, μόνον εάν στο σύστημα δεν υπάρχει πίεση. Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός. EL – 9

Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“. Αποσυνδέστε το ρευματολήπτη από την πρίζα. Κλείστε τη βρύση. Πιέστε το μοχλό του πιστολέτου υψηλής πίεσης, για να εκτονώσετε την υπάρχουσα πίεση στο σύστημα. Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χειρός. Αποσυνδέστε το μηχάνημα από το δίκτυο παροχής

Μεταφορά και αποθήκευση Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά και την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Μεταφορά με το χέρι Σηκώστε και μεταφέρετε τη συσκευή από τη λαβή Τραβήξτε τη συσκευή από τη λαβή μεταφοράς. Μεταφορά σε οχήματα Ασφαλίστε τη συσκευή έναντι της ολίσθησης και της ανατροπής. Φύλαξη της συσκευής Αποθέστε το μηχάνημα σε επίπεδη επιφάνεια. Αποθηκεύστε τα εξαρτήματα στη συσκευή σύμφωνα με τη διάταξη. Πριν από την αποθήκευση για μεγαλύτερο διάστημα, π.χ. το χειμώνα, λάβετε επιπλέον υπόψη τις υποδείξεις στο κεφάλαιο Φροντίδα. Αντιπαγετική προστασία Οι συσκευές και τα παρελκόμενα που δεν έχουν εκκενωθεί πλήρως μπορεί να καταστραφούν σε περίπτωση παγετού. Εκκενώστε εντελώς τη συσκευή και τα παρελκόμενα και προστατέψτε τα από τον παγετό. Για να αποφύγετε τις βλάβες: Αδειάστε εντελώς το νερό από το μηχάνημα: Ενεργοποιήστε το μηχάνημα χωρίς να έχετε συνδέσει τον ελαστικό σωλήνα υψηλής πίεσης και το σωλήνα παροχής νερού (έως 1 λεπτό) και περιμένετε, έως ότου το νερό σταματήσει να εκρέει από τη σύνδεση υψηλής πίεσης. Απενεργοποιήστε το μηχάνημα. Αποθηκεύετε το μηχάνημα μαζί με όλα τα εξαρτήματα σε χώρο όπου δεν επικρατεί παγετός. Συντήρηση και φροντίδα Το μηχάνημα δεν χρειάζεται συντήρηση.

Κίνδυνος ηλεκτροπληξίας. Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την Καθαρισμός του φίλτρου σύνδεσης νερού Καθαρίζετε τακτικά το φίλτρο της σύνδεσης νερού. Το φίλτρο δεν πρέπει να υποστεί βλάβη. Αφαιρέστε το σύνδεσμο από τη σύνδεση νερού. Αφαιρέστε το φίλτρο (π.χ. με μία πένσα), καθαρίστε το με τρεχούμενο νερό και τοποθετήστε το πάλι.

Αντιμετώπιση βλαβών Κίνδυνος ηλεκτροπληξίας. Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την

Η συσκευή δεν λειτουργεί Η συσκευή τίθεται σε λειτουργία με πίεση του μοχλού του πιστολιού ψεκασμού χειρός. Ελέγξτε εάν συμφωνεί η τάση που αναγράφεται στην πινακίδα τύπου με την τάση της πηγής ρεύματος. Ελέγξτε τον αγωγό σύνδεσης δικτύου για τυχόν

Η συσκευή δεν αναπτύσσει πίεση Ανοίξτε εντελώς τη βάνα νερού. Εξαέρωση της συσκευής: Ενεργοποιήστε τη συσκευή χωρίς να έχετε συνδέσει τον ελαστικό σωλήνα υψηλής πίεσης και περιμένετε (έως 2 λεπτά), μέχρις ότου από τη σύνδεση υψηλής πίεσης σταματήσει να εκρέει νερό με φυσαλίδες. Θέστε τη συσκευή εκτός λειτουργίας και συνδέστε πάλι τον ελαστικό σωλήνα υψηλής πίεσης. Με μια μικρή πένσα, τραβήξτε προς τα έξω το φίλτρο της σύνδεσης νερού και ξεπλύνετέ το κάτω από τρεχούμενο νερό. Έντονες διακυμάνσεις πίεσης Καθαρίστε το ακροφυσίο υψηλής πίεσης: Αφαιρέστε τις ακαθαρσίες από την οπή του ακροφυσίου με μια βελόνα και ξεπλύνετε από την μπροστινή πλευρά με νερό. Ελέγξτε την ποσότητα προσαγωγής νερού. Το μηχάνημα δεν είναι στεγανό Μια ελάχιστη διαρροή στο μηχάνημα θεωρείται φυσιολογική για τεχνικούς λόγους. Σε περίπτωση έντονης έλλειψης στεγανότητας, ενημερώστε την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών. Το απορρυπαντικό δεν αναρροφάται Αποσυνδέστε το σωλήνα ρίψης από το πιστόλι υψηλής πίεσης και εργαστείτε μόνο με το πιστόλι ή χρησιμοποιήστε το σωλήνα ρίψης με ρύθμιση της πίεσης και στρέψτε τον στη θέση "Mix". Αφαιρέστε το φίλτρο από τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού και ξεπλύνετέ το κάτω από τρεχούμενο νερό. Ελέγξτε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού για τυχόν τσακίσματα. Εξαρτήματα και ανταλλακτικά Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες για παρελκόμενα και ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com. EL – 10

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας. Διευθύνσεις μπορείτε να βρείτε στην ιστοσελίδα: www.kaercher.com/dealersearch K 2 Premium

K 2 Compact K 2 Basic Τεχνικά χαρακτηριστικά Ηλεκτρολογική σύνδεση

Κατανάλωση ρεύματος Βαθμός προστασίας IP X5 Κατηγορία προστασίας

Ασφάλεια δικτύου (βραδείας τήξης)

Δήλωση Συμμόρφωσης των ΕE

Υδραυλική σύνδεση Πίεση προσαγωγής (μέγ.) 1,2 MPa Θερμοκρασία προσαγωγής

Ποσότητα προσαγωγής (ελάχ.)

l/min Πίεση λειτουργίας

MPa Μέγ. επιτρεπόμενη πίεση

Στοιχεία ισχύος Παροχή, νερό 5,5 Παρεχόμενη ποσότητα, μέγιστη 6,0 Παροχή, απορρυπαντικό 0,3 Δύναμη αντεπιστροφής πιστολιού ψεκασμού χειρός MPa 5,2 l/min l/min l/min

Μετρούμενες τιμές κατά EN 60335-2-79 Κραδασμοί στο χέρι/στο βραχίονα Αβεβαιότητα K <2,5 0,3 m/s2 m/s2 Επιτρεπόμενη στάθμη ηχητικής ισχύος LpA Αβεβαιότητα KpA

dB(A) dB(A) Επιτρεπόμενη στάθμη ηχητικής ισχύος LWA + Αβεβαιότητα KWA

dB(A) Διαστάσεις και βάρη

Βάρος, έτοιμο για λειτουργία με

4,7 Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας. Σύστημα καθαρισμού υψηλής πίεσης 1.673-xxx Σχετικές οδηγίες των ΕE 2000/14/EΚ 2014/30/EE 2006/42/EK (+2009/127/EK) 2011/65/EE Εφαρμοσθέντα εναρμονισμένα πρότυπα EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 Εφαρμοσθείσα διαδικασία συμμόρφωσης 2000/14/EΚ: Παράρτημα V στάθμη ηχητικής πίεσης dB(A)

Οι υπογράφοντες ενεργούν κατ' εντολή του και με εξουσιοδότηση της διεύθυνσης της επιχείρησης. 5,6 5,8 kg CEO Με την επιφύλαξη τεχνικών αλλαγών. Head of Approbation Υπεύθυνος τεκμηρίωσης: S. Reiser Alfred Karcher GmbH & Co. KG Alfred-Karcher-Str. 28 - 40 71364 Winnenden (Germany) Τηλ.: +49 7195 14-0 Φαξ: +49 7195 14-2212 Winnenden, 2016/01/01 EL – 11
