BRUGSANVISNING K2 PREMIUM HOME KARCHER

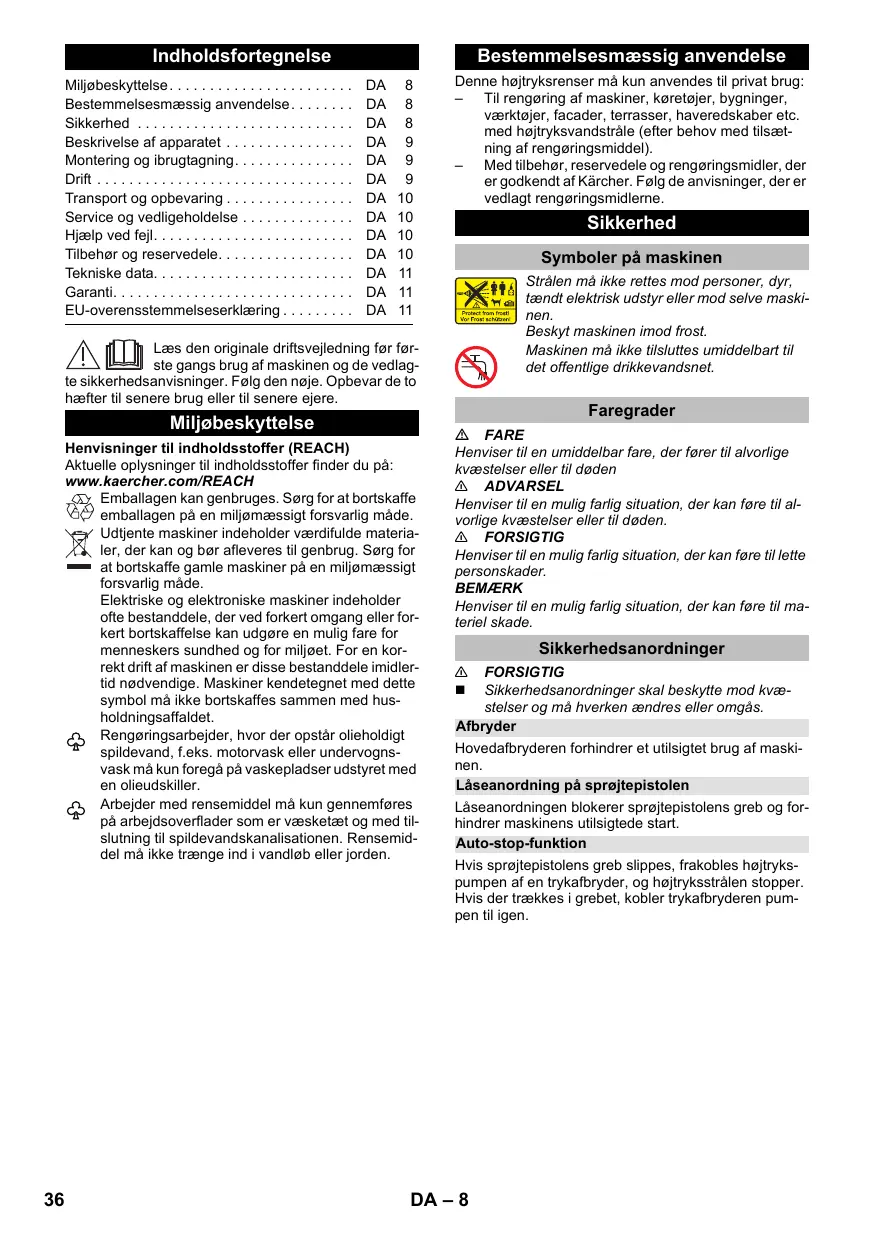

Indholdsfortegnelse Miljøbeskyttelse. . . . . . . . . . . . . . . . . . . . . . . Bestemmelsesmæssig anvendelse. . . . . . . . Sikkerhed . . . . . . . . . . . . . . . . . . . . . . . . . . . Beskrivelse af apparatet . . . . . . . . . . . . . . . . Montering og ibrugtagning. . . . . . . . . . . . . . . Drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Transport og opbevaring . . . . . . . . . . . . . . . . Service og vedligeholdelse . . . . . . . . . . . . . . Hjælp ved fejl. . . . . . . . . . . . . . . . . . . . . . . . . Tilbehør og reservedele. . . . . . . . . . . . . . . . . Tekniske data. . . . . . . . . . . . . . . . . . . . . . . . . Garanti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EU-overensstemmelseserklæring . . . . . . . . . Bestemmelsesmæssig anvendelse

Denne højtryksrenser må kun anvendes til privat brug: – Til rengøring af maskiner, køretøjer, bygninger, værktøjer, facader, terrasser, haveredskaber etc. med højtryksvandstråle (efter behov med tilsætning af rengøringsmiddel). – Med tilbehør, reservedele og rengøringsmidler, der er godkendt af Kärcher. Følg de anvisninger, der er vedlagt rengøringsmidlerne. Sikkerhed Symboler på maskinen Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod selve maskinen. Beskyt maskinen imod frost. Maskinen må ikke tilsluttes umiddelbart til det offentlige drikkevandsnet. Læs den originale driftsvejledning før første gangs brug af maskinen og de vedlagte sikkerhedsanvisninger. Følg den nøje. Opbevar de to hæfter til senere brug eller til senere ejere. Miljøbeskyttelse Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger til indholdsstoffer finder du på: www.kaercher.com/REACH Emballagen kan genbruges. Sørg for at bortskaffe emballagen på en miljømæssigt forsvarlig måde. Udtjente maskiner indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Sørg for at bortskaffe gamle maskiner på en miljømæssigt forsvarlig måde. Elektriske og elektroniske maskiner indeholder ofte bestanddele, der ved forkert omgang eller forkert bortskaffelse kan udgøre en mulig fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse bestanddele imidlertid nødvendige. Maskiner kendetegnet med dette symbol må ikke bortskaffes sammen med husholdningsaffaldet. Rengøringsarbejder, hvor der opstår olieholdigt spildevand, f.eks. motorvask eller undervognsvask må kun foregå på vaskepladser udstyret med en olieudskiller. Arbejder med rensemiddel må kun gennemføres på arbejdsoverflader som er væsketæt og med tilslutning til spildevandskanalisationen. Rensemiddel må ikke trænge ind i vandløb eller jorden.

Faregrader FARE Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden 몇 ADVARSEL Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden. 몇 FORSIGTIG Henviser til en mulig farlig situation, der kan føre til lette personskader. BEMÆRK Henviser til en mulig farlig situation, der kan føre til materiel skade. Sikkerhedsanordninger

FORSIGTIG Sikkerhedsanordninger skal beskytte mod kvæstelser og må hverken ændres eller omgås. Afbryder Hovedafbryderen forhindrer et utilsigtet brug af maskinen. Låseanordning på sprøjtepistolen Låseanordningen blokerer sprøjtepistolens greb og forhindrer maskinens utilsigtede start. Auto-stop-funktion Hvis sprøjtepistolens greb slippes, frakobles højtrykspumpen af en trykafbryder, og højtryksstrålen stopper. Hvis der trækkes i grebet, kobler trykafbryderen pumpen til igen. DA – 8 Beskrivelse af apparatet Drift Apparatets leveringsomfang (afhængig af model) vises på emballagen. I denne driftsvejledning beskrives alle optionsmuligheder. Figurer, se siderne med grafik 1 Højtrykstilslutning 2 Hovedafbryder „0/OFF“ / „I/ON“ 3 Opbevaringskrog 4 Bæregreb 5 Transportgreb 6 Vandtilslutning med integreret si 7 Sugeslange til rensemiddel (med filter) 8 Dæksel til rensemiddeltanken 9 Rensemiddeltank 10 Tilkoblingsdel til vandforsyning 11 Opbevaring til strålerøret 12 Opbevaring til højtrykpistol 13 Strømledning med netstik 14 Tranporthjul 15 Højtrykpistol 16 Låseanordning på sprøjtepistolen 17 Klemme til højtryksslangen 18 Højtryksslange 몇 FORSIGTIG Tørkørsel på mere end 2 minutter fører til skader på højtrykspumpen. Afbryd maskinen hvis den ikke opbygger tryk indenfor 2 minutter og gå frem ifølge anvisningerne i kapitel "Hjælp ved fejl". *Optionalt tilbehør 19 Strålerør med højtryksdyse Til normal rengøring. 20 Strålerør med rotordyse Til svære tilsmudsinger 21 Strålerør med trykregulering (Vario Power) Til de mest almindelige rengøringsopgaver Arbejdstrykket kan indstilles trinløst. Slip håndtaget på håndsprøjtepistolen, og drej strålerøret til den ønskede position for at indstille arbejdstrykket. I stilling "Mix" kan rengøringsmidlet doseres. 22 Vaskebørste 23 Roterende vaskebørste (f.eks. til bilvask) 24 Skumdyse med rensemiddelbeholder Til kraftfuldt rengøringsmiddelskum. Desuden nødvendigt Drift med højtryk 몇 FORSIGTIG Hold mindst 30 cm stråleafstand ved rengøring af lakerede overflader for at undgå lakskader. BEMÆRK Bildæk, lakeringer eller følsomme overflader af træ må ikke renses med snavsfræseren, fare for beskadigelse. Figurer

Drift med vaskebørste BEMÆRK Fare for lakskader Ved arbejder med vaksebørste, skal den være fri for tilsmudsninger eller andre partikler. Bemærk: Efter behov kan man også bruge vaskebørsterne til arbejdet med rensemiddel. Drift med rengøringsmiddel Bemærk: Der kan kun tilsættes rengøringsmiddel i lavtryk. Figurer Optionel Figur Anbefalet rensemetode Sprøjt lidt rengøringsmiddel på den tørre overflade og lad det virke (skal ikke tørre). Vask det løsnede snavs af med højtryksstrålen. Efter brug med rensemiddel Efter arbejde med rensemidler: Tænd maskinen i ca. 1 minut og skyl med klart vand Afbrydelse af driften Figur Slip sprøjtepistolens håndtag, og lås det fast. Afbryd endvidere maskinen "0/OFF" ved længere arbejdspauser (mere end 5 minutter). 25** Armeret vandslange med almindelig kobling. – Diameter min. 1/2 tommer (13 mm) – Længde min. 7,5 m Montering og ibrugtagning Figurer, se siderne med grafik Figurer Løse komponenter, som er vedlagt maskinen, skal før brugen monteres. Stil apparatet på en plan flade. Figurer Træk klemmen ud af højtrykpistolen, og sæt højtrykslangen i højtrykpistolen. Tryk klemmen ind indtil den går i hak. Kontroller om forbindelsen er sikker ved at trække i højtryksslangen. Figurer BEMÆRK Forureninger i vandet kan beskadige højtrykspumpen og tilbehøret. For at beskytte maskinen anbefales brug af KÄRCHER-vandfilter (specialtilbehør, bestillingsnummer 4.730-059). Efter brug 몇 FORSIGTIG Højtryksslangen må kun adskilles fra sprøjtepistolen eller maskinen, hvis systemet er uden tryk. Slip sprøjtepistolens håndtag. Sluk maskinen "0/OFF“. Træk stikket ud af stikkontakten. Luk vandhanen. Tryk på højtrykpistolens håndtag for at fjerne det tryk, der er tilbage i systemet. Lås sprøjtepistolens håndtag. Adskil maskinen fra vandforsyningen. DA – 9

Transport og opbevaring Hjælp ved fejl 몇 FORSIGTIG Fare for person- og materialeskader! Vær opmærksom på apparatets vægt ved transport og opbevaring. FARE Risiko for elektrisk stød. Træk netstikket og afbryd maskinen inden der arbejdes på maskinen. Manuel transport Maskinen kører ikke Løft maskinen ved hjælp af grebet og bær den. Træk maskinen i transportgrebet. Transport i køretøjer Maskinen sikres/fastgøres, så den ikke kan vælte eller flytte sig. Opbevaring af damprenseren Stil fejemaskinen på et plant underlag. Anbring tilbehøret i de respektive holdere på apparatet. Inden maskinen opbevares over et længere tidsrum, f.eks. om vinteren, skal der tages hensyn til anvisningerne i kapitel "Pleje". Frostbeskyttelse BEMÆRK Ikke fuldstændig tømte maskin- eller tilbehørsdele kan ødelægges af frost. Tøm maskin- og tilbehørsdele fuldstændig og frostsikre dem. For at undgå skader: Tømme maskinen for vand: Tænd maskinen uden tilsluttet højtryksslange og uden tilsluttet vandforsyning (max. 1 min.) og vent, indtil der ikke længere kommer vand ud af højtrykstilslutningen. Sluk for maskinen. Maskinen og alt tilbehør opbevares i et frostfrit rum. Service og vedligeholdelse Højtryksrenseren er vedligeholdelsesfri. Pleje FARE Risiko for elektrisk stød. Træk netstikket og afbryd maskinen inden der arbejdes på maskinen. Rens filteret i vandtilslutningen. Rens vandtilslutningens filter med jævne mellemrum. BEMÆRK Sien må ikke beskadiges. Fjern koblingen fra vandtilslutningen. Figur Træk sien ud (f.eks. med en fladtang), rengør den under rindende vand og sæt den derefter i igen.

Apparatet tændes ved at trykke på sprøjtepistolens håndtag. Kontroller, at den angivne spænding på typeskiltet stemmer overens med strømkildens spænding. Kontroller nettilslutningskablet for beskadigelse. Maskinen kommer ikke op på det nødvendige tryk Åbn for vandhanen. Maskinen skal afluftes: Tænd maskinen uden tilsluttet højtryksslange og vent (max. 2 minutter), indtil vandet kommer ud af højtrykstilslutningen uden bobler. Sluk for maskinen og tilslut højtryksslangen igen. Træk sien i vandtilslutningen ud med en fladtang og rens den under løbende vand. Kraftige trykudsving Rens højtryksdysen: Fjern snavs fra dyseborehullet med en nål og skyl ved at spule vand fremad. Kontroller den tilløbende vandmængde. Maskinen er utæt Teknisk betinget er maskinen lidt utæt. Kontakt den autoriserede kundeservice, hvis den er meget utæt. Rensemiddel bliver ikke indsuget Tag strålerøret af højtrykpistolen og arbejd kun med højtrykpistolen, eller anvend strålerøret med trykregulering og drej til stilling "Mix" Træk filteret af rensemiddel-sugeslangen og rens det under løbende vand. Kontroller rensemiddel-sugeslangen for knæk. Tilbehør og reservedele Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes www.kaercher.com DA – 10 Garanti I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet. Adresser finder De under: www.kaercher.com/dealersearch K 2 Premium

Forsyningsmængde, min.

l/min Ydelsesdata Arbejdstryk

MPa Kapacitet, vand 5,2 Transportmængde max. Kapacitet, rengøringsmiddel Sprøjtepistolens tilbagestødskraft 5,5 6,0 l/min l/min 0,3 l/min

Oplyste værdier ifølge EN 60335-2-79 Hånd-arm vibrationsværdi Usikkerhed K <2,5 0,3 m/s2 m/s2 Lydtryksniveau LpA Usikkerhed KpA

dB(A) Mål og vægt Længde

Vægt, driftsklar med tilbehør 4,7 Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed. Produkt: Højtryksrenser Type: 1.673-xxx Gældende EU-direktiver 2000/14/EF 2014/30/EU 2006/42/EF (+2009/127/EF) 2011/65/EU Anvendte harmoniserede standarder EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 Anvendte overensstemmelsesvurderingsprocedurer 2000/14/EF: Bilag V Lydeffektniveau dB(A) Målt: Garanteret: Undertegnede agerer på vegne af og med fuldmagt fra ledelsen. 5,6 5,8 kg Der tages forbehold for tekniske ændringer. CEO Head of Approbation Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2016/01/01 DA – 11
