K2 PREMIUM HOME - Aukšto slėgio plovykla KARCHER - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA K2 PREMIUM HOME KARCHER

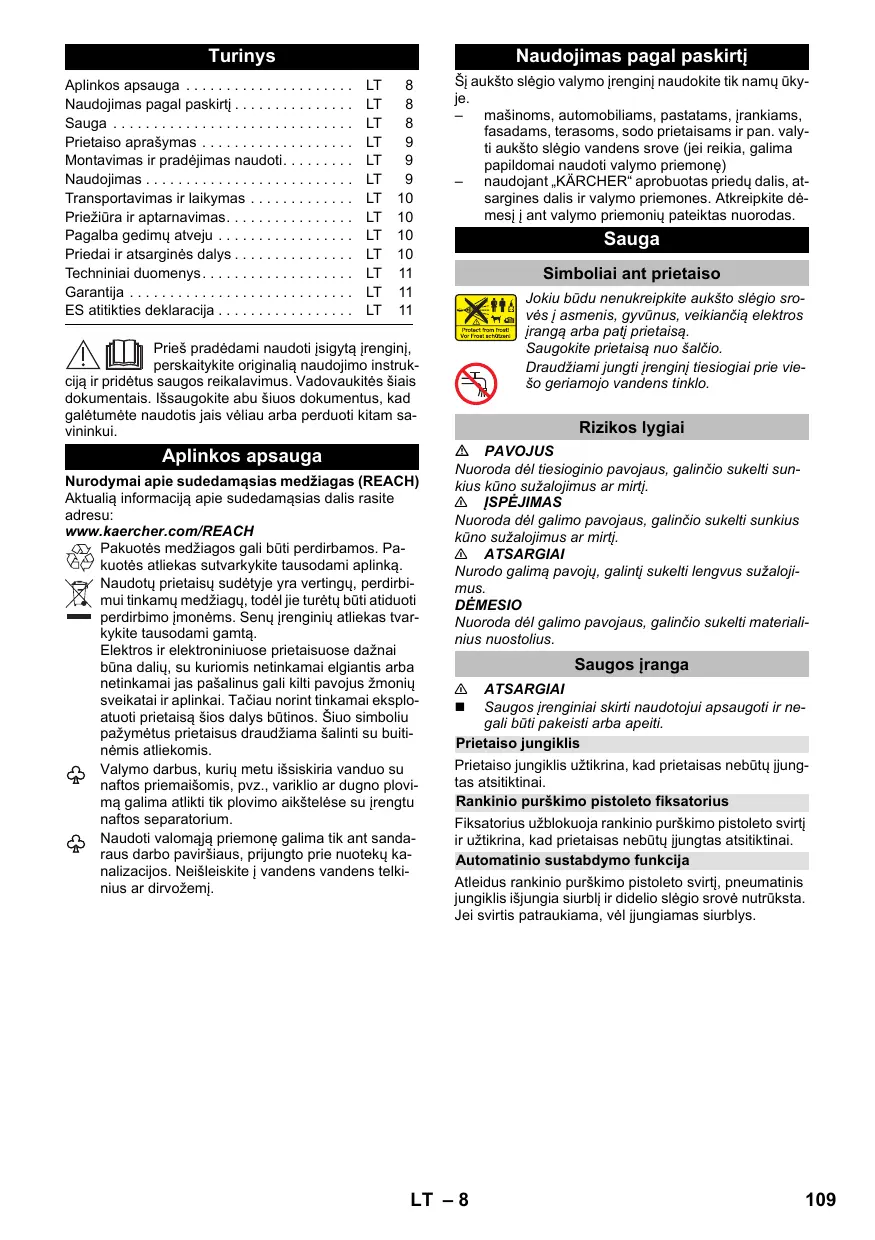

Šį aukšto slėgio valymo įrenginį naudokite tik namų ūkyje. – mašinoms, automobiliams, pastatams, įrankiams, fasadams, terasoms, sodo prietaisams ir pan. valyti aukšto slėgio vandens srove (jei reikia, galima papildomai naudoti valymo priemonę) – naudojant „KÄRCHER“ aprobuotas priedų dalis, atsargines dalis ir valymo priemones. Atkreipkite dėmesį į ant valymo priemonių pateiktas nuorodas. Sauga Simboliai ant prietaiso Jokiu būdu nenukreipkite aukšto slėgio srovės į asmenis, gyvūnus, veikiančią elektros įrangą arba patį prietaisą. Saugokite prietaisą nuo šalčio. Draudžiami jungti įrenginį tiesiogiai prie viešo geriamojo vandens tinklo. Prieš pradėdami naudoti įsigytą įrenginį, perskaitykite originalią naudojimo instrukciją ir pridėtus saugos reikalavimus. Vadovaukitės šiais dokumentais. Išsaugokite abu šiuos dokumentus, kad galėtumėte naudotis jais vėliau arba perduoti kitam savininkui. Aplinkos apsauga Nurodymai apie sudedamąsias medžiagas (REACH) Aktualią informaciją apie sudedamąsias dalis rasite adresu: www.kaercher.com/REACH Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas sutvarkykite tausodami aplinką. Naudotų prietaisų sudėtyje yra vertingų, perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Senų įrenginių atliekas tvarkykite tausodami gamtą. Elektros ir elektroniniuose prietaisuose dažnai būna dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti prietaisą šios dalys būtinos. Šiuo simboliu pažymėtus prietaisus draudžiama šalinti su buitinėmis atliekomis. Valymo darbus, kurių metu išsiskiria vanduo su naftos priemaišomis, pvz., variklio ar dugno plovimą galima atlikti tik plovimo aikštelėse su įrengtu naftos separatorium. Naudoti valomąją priemonę galima tik ant sandaraus darbo paviršiaus, prijungto prie nuotekų kanalizacijos. Neišleiskite į vandens vandens telkinius ar dirvožemį. Rizikos lygiai PAVOJUS Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį. 몇 ĮSPĖJIMAS Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį. 몇 ATSARGIAI Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus. DĖMESIO Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius. Saugos įranga

ATSARGIAI Saugos įrenginiai skirti naudotojui apsaugoti ir negali būti pakeisti arba apeiti. Prietaiso jungiklis Prietaiso jungiklis užtikrina, kad prietaisas nebūtų įjungtas atsitiktinai. Rankinio purškimo pistoleto fiksatorius Fiksatorius užblokuoja rankinio purškimo pistoleto svirtį ir užtikrina, kad prietaisas nebūtų įjungtas atsitiktinai. Automatinio sustabdymo funkcija Atleidus rankinio purškimo pistoleto svirtį, pneumatinis jungiklis išjungia siurblį ir didelio slėgio srovė nutrūksta. Jei svirtis patraukiama, vėl įjungiamas siurblys. LT – 8

„KÄRCHER“ vandens filtrą (specialus priedas, užsakymo Nr. 4.730-059). Prietaiso aprašymas Įrenginio tiekiamo komplekto sudėtis (priklauso nuo modelio) parodyta ant pakuotės. Šioje naudojimo instrukcijoje aprašyti visi galimi variantai. Paveikslai pateikti puslapiuose su brėžiniais 1 Aukšto slėgio jungtis 2 Prietaiso jungiklis „0/IŠJ.“ / „I/ĮJ.“ 3 Laikymo kablys 4 Rankena nešimui 5 Transportavimo rankena 6 Vandens čiaupas su įmontuotu filtru 7 Valomųjų priemonių siurbimo žarna (su filtru) 8 Valiklio bakelio dangtelis 9 Valomųjų priemonių bakas 10 Movos dalis vandens prijungimo antgaliui 11 Purškimo antgalio laikiklis 12 Rankinio purškimo pistoleto laikiklis 13 Maitinimo laidas su kištuku 14 Transportavimo ratukas 15 Rankinio purškimo pistoletas 16 Rankinio purškimo pistoleto fiksatorius 17 Aukšto slėgio žarnos sąvarža 18 Aukšto slėgio žarna

• Pasirenkami priedai 19 Purškimo antgalis su 1 skyriaus filtru Įprastiems valymo darbams. 20 Purškimo antgalis su purvo skutikliu Sukietėjusio purvo plotams 21 Purškimo antgalis ir slėgio reguliatoriumi (Vario Power) Paprasčiausiems valymo darbams Darbinis slėgis reguliuojamas tolygiai. Norėdami keisti darbinį slėgį, atleiskite rankinio purškimo pistoleto svirtį ir pasukite purškimo antgalį į norimą padėtį. Kai nustatyta į padėtį „Mix“, gali būti pridedama valymo priemonės dozė. 22 Plovimo šepetys 23 Besisukantis plovimo šepetys (pvz., automobiliui plauti) 24 Putų pūstuvas su valomųjų priemonių talpykla Veiksmingoms valomosioms putoms. Papildomai būtina 25** Audiniu sutvirtinta vandens žarna su įprasta sankaba. – Skersmuo bent 1/2 colio (13 mm) – Ilgis bent 7,5 m. Naudojimas esant aukštam slėgiui 몇 ATSARGIAI Valydami lakuotus paviršius, laikykitės bent 30 cm atstumo nuo srovės, kad nepažeistumėte jų. DĖMESIO Automobilių padangų, lakuotų arba jautrių paviršių, pavyzdžiui, medienos, nevalykite nešvarumų skutikliu, nes galite pažeisti. Paveikslai

Naudojimas su plovimo šepečiu DĖMESIO Pavojus pažeisti dažus Dirbdami plovimo šepečiu užtikrinkite, kad ant jo nebūtų nešvarumų ar kitokių dalelių. Pastaba: jei reikia, darbui su valymo priemonėmis galima naudoti ir plovimo šepečius. Darbas su valymo priemonėmis Pastaba: valymo priemonę įmaišyti galima tik esant žemam slėgiui. Paveikslai Pasirenkami priedai Paveikslas Rekomenduojame tokį plovimo metodą Šiek tiek ploviklio užpurkškite ant sauso paviršiaus ir leiskite įsigerti (bet ne išdžiūti). Ištirpusius nešvarumus nuplaukite aukšto slėgio srove. Baigus naudoti prietaisą su valymo priemonėmis Baigę dirbti su valomosiomis priemonėmis: palikite įrenginį įjungtą maždaug 1 valandai, kad jis išsiskalautų. Darbo nutraukimas Montavimas ir pradėjimas naudoti Paveikslai pateikti puslapiuose su brėžiniais Paveikslai Prieš pradėdami naudoti prietaisą, sumontuokite kartu patiektas atskiras dalis. Pastatykite įrenginį ant lygaus paviršiaus. Paveikslai Iš rankinio purškimo pistoleto ištraukite sąvaržą ir įkiškite aukšto slėgio žarną į rankinio purškimo pistoletą. Įspauskite sąvaržą tiek, kad ji užsifiksuotų. Traukdami aukšto slėgio žarną, patikrinkite, ar jungtis pakankamai tvirta. Paveikslai DĖMESIO Vandenyje esantys nešvarumai gali pažeisti aukšto slėgio siurblį ir priedus. Apsauga rekomenduojame naudoti

Naudojimas 몇 ATSARGIAI Jei prietaisas veikia sausa eiga ilgiau nei 2 minutes, jis gali būti pažeistas. Jei per 2 minutes prietaisas neturi reikiamo slėgio, išjunkite jį ir imkitės skyriuje „Pagalba šalinant sutrikimus“ nurodytų veiksmų. Paveikslas Atleiskite ir užfiksuokite rankinio purškimo pistoleto svirtį. Jei pertraukos ilgesnės (daugiau nei 5 minutės), jungikliu papildomai išjunkite prietaisą„0/IŠJ.“. Darbo pabaiga 몇 ATSARGIAI Aukšto slėgio žarną nuo rankinio purškimo pistoleto arba prietaiso atjunkite tik, jei sistema nėra veikiama slėgio. Atleiskite rankinio purškimo pistoleto svirtį. Išjunkite prietaisą „0/IŠJ.“. Ištraukite prietaiso kištuką iš kištukinio lizdo. Užsukite vandentiekio čiaupą. Paspauskite rankinio purškimo pistoleto svirtį, kad pašalintumėte sistemoje dar esantį slėgį. Užblokuokite rankinio purškimo pistoleto svirtį. Atjunkite prietaisą nuo vandens tiekimo sistemos. LT – 9 Transportavimas ir laikymas Pagalba gedimų atveju 몇 ATSARGIAI Sužalojimų ir pažeidimų pavojus! Transportuojant ir pastatant įrenginį, reikia atsižvelgti į jo svorį. PAVOJUS Elektros srovės smūgio pavojus. Prieš visus prietaiso priežiūros darbus išjunkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo. Transportavimas rankomis Prietaisas neveikia Prietaisą už rankenos pakelkite į viršų ir neškite. Prietaisą traukite už transportavimo rankenos. Transportavimas transporto priemonėmis Prietaisą užfiksuokite, kad nenuslystų ir neapvirstų. Prietaiso laikymas Pastatykite prietaisą ant lygaus paviršiaus. Atsižvelgdami į įtaisą priedus sudėkite į prietaisą. Prieš ilgesnį sandėliavimą, pvz., žiemą, papildomai laikykitės skyriaus „Priežiūra“ nurodymų. Apsauga nuo šalčio DĖMESIO Nevisiškai ištuštintus prietaisus ir priedus gali sugadinti šaltis. Prietaisą ir priedus visiškai ištuštinkite ir apsaugokite nuo užšalimo. Kad apsisaugotumėte nuo pažeidimų: Viso vandens pašalinimas iš prietaiso: įjunkite prietaisą (ilgiausiai 1 min.) be aukšto slėgio žarnos bei neprijungę prie vandens tiekimo sistemos ir palaukite, kol iš aukšto slėgio movos nustos tekėti vanduo. Išjunkite prietaisą. laikykite juos nuo šalčio apsaugotoje patalpoje. Priežiūra ir aptarnavimas Prietaisas nereikalauja techninės priežiūros. Paspauskite rankinio purškimo pistoleto svirtį. Įrenginys įsijungia. Patikrinkite, ar prietaiso duomenų lentelėje nurodyta įtampa atitinka elektros šaltinio įtampą. Patikrinkite, ar nepažeistas maitinimo laidas. Nesusidaro slėgis Iki galo atsukite vandentiekio čiaupą. Oro išleidimas iš prietaiso: Įjunkite prietaisą be aukšto slėgio žarnos ir palaukite (maks. 2 minutes), kol vanduo iš aukšto slėgio movos bus purškiamas be purslų. Išjunkite prietaisą ir vėl prijunkite purškimo aukšto slėgio žarną. Plokščiareplėmis ištraukite sietą, esantį vandens tiekimo movoje, ir išplaukite tekančiu vandeniu. Stiprūs slėgio svyravimai Aukšto slėgio purkštuko valymas: Adata pašalinkite nešvarumus iš purkštuko ertmių ir palenkę į priekį išskalaukite. Patikrinkite tiekiamo vandens kiekį. Prietaisas nesandarus Nedidelį prietaiso nesandarumą lemia techninės priežastys. Tačiau jei nesandarumas yra per didelis, kreipkitės į klientų aptarnavimo tarnybą. Priežiūra Nesiurbiamos valomosios priemonės PAVOJUS Elektros srovės smūgio pavojus. Prieš visus prietaiso priežiūros darbus išjunkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo. Vandens tiekimo čiaupo filtro valymas Nuo rankinio purškimo pistoleto atjunkite purškimo antgalį ir dirbkite tik su rankiniu purškimo pistoletu arba naudokite purškimo antgalį su slėgio reguliatoriumi, kurį pasukite į padėtį „Mix“. Nuimkite filtrą nuo valomųjų priemonių siurbimo žarnos ir išplaukite po tekančiu vandeniu. Patikrinkite, ar neperlenkta valomųjų priemonių žarna. Reguliariai valykite vandens tiekimo čiaupo filtrą. DĖMESIO Nepažeiskite filtro. Atjunkite sankabą nuo vandens jungties. Paveikslas Ištraukite sietelį (pvz., naudodami plokščias reples), išskalaukite po tekančiu vandeniu ir vėl įstatykite. Priedai ir atsarginės dalys Naudokite tik originalius priedus ir atsargines dalis, taip užtikrinsite, kad prietaisas būtų eksploatuojamas patikimai ir be trikčių. Informaciją apie priedus ir atsargines dalis rasite čia: www.kaercher.com. LT – 10

Garantija Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą. Adresus rasite: www.kaercher.com/dealersearch K 2 Premium

K 2 Compact K 2 Basic Techniniai duomenys Jungimas į elektros tinklą Įtampa 220-240 1~50-60

Tiekiama elektros srovė Saugiklio rūšis ES atitikties deklaracija IP X5 Apsaugos klasė

Maks. atitekančio vandens slėgis 1,2 MPa Maks. atitekančio vandens temperatūra

Maž. atitekančio vandens kiekis

l/min Darbinis slėgis

MPa Maks. leistinas slėgis

Vandens prijungimo antgalis Galia Vandens debitas MPa 5,2 5,5 l/min Didžiausias debitas 6,0 l/min Valymo priemonės debitas 0,3 l/min Rankinio purškimo pistoleto atatrankos jėga

Nustatytos vertės pagal EN 60335-2-79 Delno / rankos vibracijos poveikis Nesaugumas K <2,5 0,3 m/s2 m/s2 Garso slėgio lygis LpA Neapibrėžtis KpA

dB(A) dB(A) Garantuotas triukšmo lygis LWA + neapibrėžtis KWA

dB(A) Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja. Gaminys: Aukšto slėgio valymo mašina Tipas: 1.673-xxx Specialios ES direktyvos: 2000/14/EB 2014/30/ES 2006/42/EB (+2009/127/EB) 2011/65/ES Taikomi darnieji standartai: EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 Taikyta atitikties vertinimo procedura: 2000/14/EB: V priedas Garso galios lygis dB(A) Išmatuotas: Garantuotas: Pasirašantys asmenys yra įgalioti parduotuvės vadovybės. Matmenys ir masė Ilgis

Masė su priedais 4,7 5,6 5,8 kg Gamintojas pasilieka teisę atlikti techninius pakeitimus.
