K2 PREMIUM HOME - Lavadora de alta pressão KARCHER - Manual de utilização gratuito

Tipo de produto	Limpador de alta pressão
Marca	KARCHER
Modelo	K2 PREMIUM HOME
Alimentação elétrica	220-240 V ~ 50-60 Hz, 6 A
Pressão de serviço	8 MPa (máx 11 MPa)
Fluxo de água	5,5 l/min (máx 6,0 l/min)
Peso (com acessórios)	5,8 kg
Dimensões (C x L x A)	280 x 242 x 783 mm
Reservatório de detergente	Integrado, com mangueira de aspiração
Função parada automática	Sim
Proteção antigelo	Sim, drenagem completa recomendada
Nível sonoro (LWA)	91 dB(A)
Vibração (valor mão-braço)	< 2,5 m/s² (incerteza 0,3 m/s²)
Classe de proteção	II
Grau de proteção	IP X5
Acessórios incluídos	Pistola de alta pressão, mangueira de alta pressão, lança Vario Power, lança rotabuse, escova de lavagem, bico de espuma
Manutenção	Limpeza regular do filtro de entrada de água
Peças de reposição	Disponíveis em www.kaercher.com
Garantia	De acordo com as condições locais (ver manual)

Perguntas frequentes - K2 PREMIUM HOME KARCHER

Como usar o detergente com o K2 PREMIUM HOME?

Para usar um detergente, certifique-se de que a lança está na posição 'Mix' (se usada com a lança Vario Power) ou use a pistola sem lança. A mangueira de aspiração do detergente aspira o produto do reservatório integrado. Pulverize sobre uma superfície seca, deixe agir sem deixar secar, depois enxágue com jato de alta pressão.

O que fazer se o aparelho não ganhar pressão?

Verifique se a torneira de água está completamente aberta. Purgue o aparelho fazendo-o funcionar sem a mangueira de alta pressão por no máximo 2 minutos até que a água saia sem bolhas. Limpe o filtro de entrada de água com um alicate. Se o problema persistir, entre em contato com o serviço de assistência técnica.

Como purgar o aparelho?

Coloque o aparelho em funcionamento sem a mangueira de alta pressão conectada e sem alimentação de água (máx. 1 minuto) até que não saia mais água do conector de alta pressão. Isso elimina o ar do sistema.

Como proteger o aparelho da geada?

Esvazie completamente a água do aparelho fazendo-o funcionar sem a mangueira de alta pressão (máx. 1 min). Guarde o aparelho e os acessórios em um local protegido do gelo. Danos causados pela geada não são cobertos pela garantia.

Como limpar o filtro de entrada de água?

Remova o conector de alimentação de água, retire o filtro com um alicate de ponta chata, limpe-o em água corrente e recoloque-o. Cuidado para não danificar o filtro.

Quais acessórios posso usar com este limpador?

Use apenas acessórios e peças de reposição originais KARCHER. Encontre uma gama completa em www.kaercher.com, incluindo lanças, escovas, bicos de espuma e filtros de água.

O que fazer em caso de vazamento de água?

Um vazamento mínimo pode ocorrer em certas condições. Se o vazamento for grande, desligue o aparelho da tomada e entre em contato com um serviço de assistência técnica autorizado. Não tente reparar sozinho.

Como guardar o aparelho após o uso?

Após o uso, libere a pressão acionando a pistola. Limpe o filtro se necessário. Guarde o aparelho em uma superfície plana, enrole a mangueira e coloque os acessórios em seus suportes. Proteja o aparelho do gelo no inverno.

Qual é a potência sonora do aparelho?

O nível de potência acústica garantido (LWA) é de 91 dB(A). O nível de pressão acústica no posto de trabalho é de 75 dB(A) com uma incerteza de 3 dB(A). Use proteção auditiva se necessário.

Onde encontrar o manual de instruções completo?

O manual de instruções completo está disponível para download gratuito em sites como notice-facile.com. Você também pode consultar o manual original fornecido na embalagem.

MANUAL DE UTILIZADOR K2 PREMIUM HOME KARCHER

Funcionamento con cepillo de lavado

CUIDADO

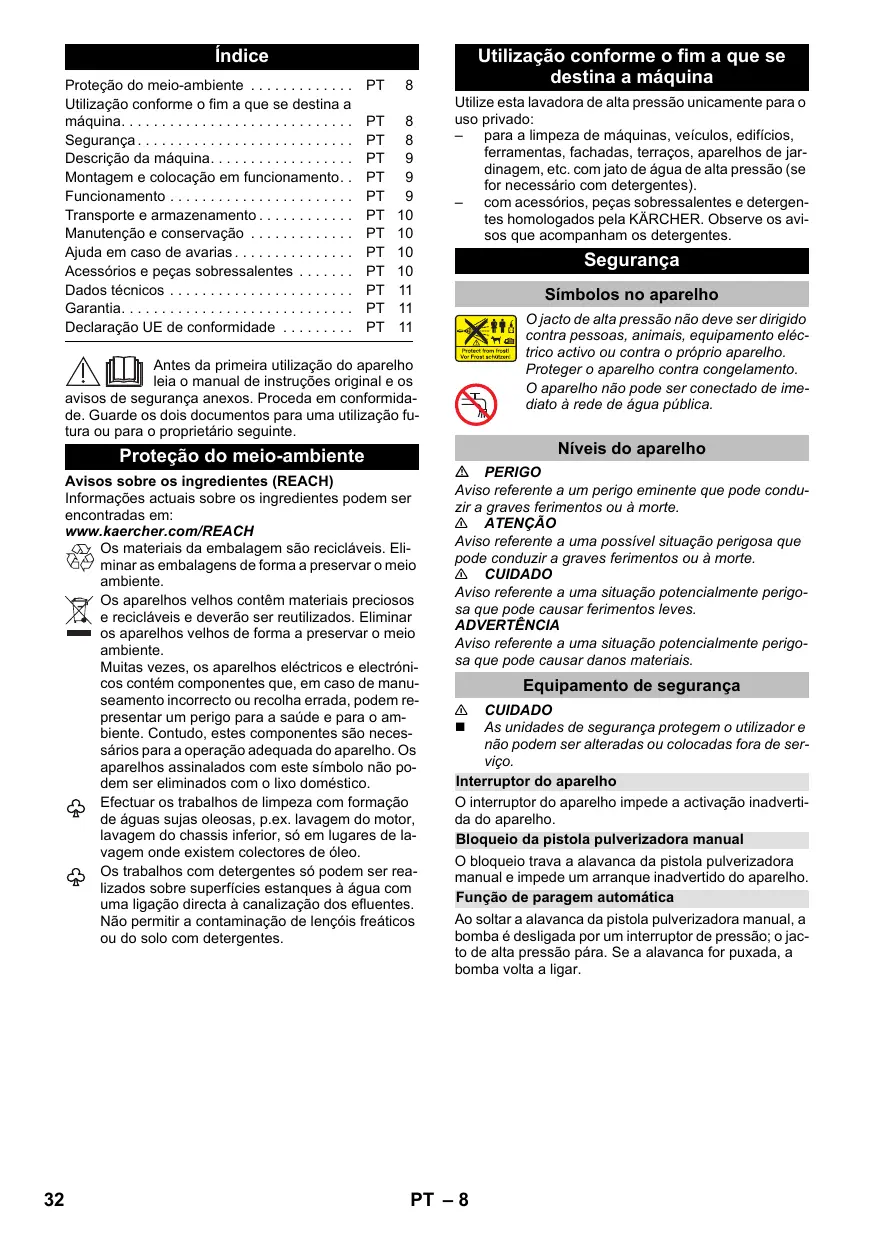

Proteção do meio-ambiente PT 8

Utilização conforme o fim a que se destina a boa. PT 8

Seguranca. 8

Descrição da boa. PT 9

Montagem e colocação em funciona. . PT 9

Funcionamento 9

Transporte armazenamento. PT 10

Manutenção e conservação PT 10

Ajudemcasodevarias. PT 10

Acessórios e peças sobressalentes .PT 10

Dados techniques. PT 11

Garantia. PT 11

Declaracao UE de conformidade PT 11

Antes da primarya'utilisation do aparelho leia o manual de instruções original e os

avisos de segança anexos.Proceda em conformidade.Guarde os dos documents para uma'utilisation futura ou o proprietario segunte.

Proteção do meio-ambiente

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes podem ser encontrar em:

Os materiais da embalagem são reciclaveis. Eliminar as embalagens de forma a preservar o meio ambiente.

Os apareiros velhos contentem materiais preciosos e reciclaveis e devarao ser reutilizados. Eliminar os apareiros velhos de forma a preservar o meio ambiente.

Muitas vezes, os apareiros electricos e electrónicos contém componentes que, em caso de manus-seamente Incorrecto ou recolha errada, podem representar um perigo para a saude e para o ambiente. Contudo,"These componentes são necessários para a operação adequada do aparecido. Os apareiros assinalados com este símbolo não podem ser eliminados com o lixo domestico.

Efectuar os lavoros de limpeza com formação de águmas sujas oleosas, p.e.x. lavagem do motor, lavagem do chassis inferior, sé em lugaras de lavagem onde existem colectores de oleo.

Os lavoros com detergentes são poder ser realizados sobre superficies estanques à agua com uma liação directa à canalização dos efuentes. Não permitir a contaminação de lenços frácticos ou do solo com detergentes.

Utilização conforme o fim a que se destina a boaquina

Utilize esta lavadora de alta pressãounicamente para o uso privado:

para a limpeza de máquinas, veículos, edificios, ferramentas, fachadas, terracos, apareiros de jarinagem, etc. com jato de água de alta pressão (se for necessário com deterentes).
com accesórios, peças sobressalentes e detergentes homologados pela KÄRCHER. Observe os avisos que acompanham os detergents.

Segurarca

Simbolos no aparelho

O jago de alta pressão não deve ser dirigido contra pessoas, animais, equipoamentoelectrico activo ou contra oproprio aparelho.

Proteger o aparelho contra congelamento.

O aparecido não pode ser conectado de immediato à rede de água Pública.

Niveis do aparelho

PERIGO

Aviso referente a um perigo eminente que pode conducir a graves ferimentos ou a morte.

ATENÇAO

Aviso referente a uma possivel situacao perigosa que pode conducir a graves ferimentos ou a morte.

CUIDADO

Aviso referente a uma situacao potencialmente perigosa que pode causar ferimentos leves.

ADVERTÉNCIA

Aviso referente a uma situacao potencialmente perigosa que pode causar danos materiais.

Equipamento de segurarca

CUIDADO

• As unidades de segurarça protegem o'utilizar o não podem ser alteradas ou colocadas fora de service.

Interruptor do aparelho

O interruptor do aparecido impede a activação inadvertida do aparecido.

Bloqueio da pistola pulverizadora manual

O bloqueio trava a alavanca da pistola pulverizadora manual e impede um arranque inadvertido do aparelho.

Função de paragem automatica

Ao soltar a alavanca da pistola pulverizadora manual, a bomba é desligada por um interruptor de pressão; o jaceto de alta pressão para. Se a alavanca for puxada, a bomba volta a ligar.

Descrição daquina

O volume de fornecimento do aparenho (conforme o modelo) é ilustrado na embalagem. Este manual de instruções descreve todas as opções possíveis.

Ver figuras no lado do grafico

1 Ligação de alta pressão
2 Interruptor doAPELHO "0/OFF" / "I/ON"
3 Visto de armazenamento
4 Punho de transporte
5 Alca de transporte
6 Conexão de água com peneira incorpORA
7 Mangueira de aspiração do detergente (com FILTER)
8 Tampa do deposito do detergente
9 Reservatório de detergente
10 Peça de acoplamento para ligação da água
11 Local de armazenamento para la nca
12 Armazenamento para pistola pulverizada manual
13 Cabo de ligação à rede com ficha de rede
14 Roda de transporte
15 Pistola pulverizadora manual
16 Bloqueio da pistola pulverizadora manual
17 Grampo para mangueira de alta pressao
18 Mangueira de alta pressão

• Acessórios.optionais

19 Tubo de jacto com bocal alta pressao Para lavorhos de limpeza normais.
20 Tubo de jacto com fresadora de sujidade Para sujidade persistente
21 Lanca com regulação da pressão (Vario Power) Para os lavorhos de limpeza mais freqentes A pressão de trabalho pode ser regulada continuamente. Para o ajuste da pressão de service, soltar a alavanca da pistola pulverizadora manual e colocar a lanca na posicao desejada. Na posicao "Mix" é possivel dosear detergente.
22 Escova de lavagem
23 Escova de lavagem rotativa (por exemple, para autolimpeza)
24 Bico de espuma com recipiente do detergente Para espuma de detergente poderosa.

Adicionalmente necessário

25**Mangueira de agua de material reforcado com acoplamento convencional.
Diametro minimo 1/2 polegada (13 mm)
- Comprimento minimo 7,5m

Montagem e colocação em funcionamento

Ver figuras no lado do grafico

→FigurasA-D
Montar os componentes soltos na embalagem no aparecido, antes de proceder à colocação em funcaoamento.
Colocar o aparelho sobre una superficie plana.
→ Figuras E - F
Retirar o grampo da pistola pulverizadoramanual e colocar a mangueira de alta pressao na pistola pulverizadora manual.
Pressionar o grampo até encaixar. Controlar a ligação segura, puxando pela mangueira de alta pressão.
Figuras G - I

ADVERTÉNCIA

Contaminações na agua PODem danificar a bomba de alta pressão e os acessórios. Como meio de proteção é recomendado o过滤 de agua KARCHER (accessórios especialis, ref 4.730-059).

Funcionamento

CUIDADO

O funciona a seco durante mais de 2关键时刻 conducz a danos irreparaveis na bomba de alta pressão. Se o aparecido não estabelecer nenhuma pressão dentro de 2关键时刻, deve desligar o aparecido e proceder conforme indicado no capitulo "Ajuda em caso de avarias".

Funcionamento a alta pressao

CUIDADO

Não limpar os pneumáticos de automóveis, a pintura ou superficies sensíveis como, por exemplo, MADEira, com aresha de sujidade, devido ao perigo de danificação.

Figuras J - K

Operação com escova de lavagem

ADVERTÉNCIA

Nos lavoros com escova de lavagem, esta não deve contear suijsdade ou outras particulas.

Aviso: Se necessario, é possivel utiliser as escvas de lavagem para trabalhos com o detergente.

Aviso: o detergentesolepoderaudicionado quando o aparelhofuncionarabaixa pressao.

Figuras L - M
Optional
Figura N

→ Espalhar o detergente de forma econômica sobre a superficie seca e deixá-lo actuar (não secar).
Remove a sujidade solta com o jacto de alta pressao.

Depois de trabajo com detergente: Operar o apalreinho durante circa de 1 minuto para o enxagamento de agua limpa.

Interromper o funciona

Figura 0
Soltar e bloquear a alavanca da pistola pulverizadora manual.
→ Se não travañar durante um periodo prolongado (superior a 5 minutos) com o aparecido, o mesmo deve ser desligado "0/OFF".

Desligar o aparelho

CUIDADO

Separar a mangueira de alta pressão da pistola pulverizadora manual ou do aparenho apenas se o Sistema estiver livre de pressão.

Soltar a alavanca da pistola pulverizadora manual.
Desligar o aparelho "0/OFF".
Retirar a ficha de rede da tomada.
Fechar a torneira de agua.

Premir a alavanca da pistola pulverizada manuIal para eliminar a pressao ainda existente no systema.
Bloquear a alavanca da pistola pulverizadora manual.
Separar o aparecido da alimentação da água.

Transporte e armazenamento

CUIDADO

Perigo de ferimentos e de danos!

Ter atenção ao peso do aparecido durante o transporte e o armazenamento.

Transporte manual

Levantar o aparelho no Manipulo e transporte.
Puxar o aparecido nel manipuldo de transporte.

Transporte em veículos

Proteger o aparelho contra deslizamente e tombamentos.

Guardar aquina

Estacionar o aparelho sobre uma superficie plana.
Guardar os acessós do respectivo disposítivo no aparecido.

Antes de armazen o aparecido durante um longo periodo (p. ex. no Inverno), deve-se prestar especial atençao ao capitulo da conservacao.

Proteção contra o congelamento

ADVERTÉNCIA

Aparelhos ou accesórios que não tenham sido completenessevasiados poder se destruidos pelga geada. Esvaziar completenesso aparelho e accesórios e proteger contra geada.

Para evitar danos:

→ Esvaziar toda a água do aparelho: ligar o aparelho sem a mangueira de alta pressão connectada e sem a alimentação de água conectada (máx. 1 min) e aguardar até não sair mais nenhuma água da ligação de alta pressão. Desligar o aparelho.
Guardar o aparelho com todos os acessórios um local protegido contra geada.

Manutenção e conservação

O aparecido está isento de manutenção.

Conservação

PERIGO

Perigo de umCHOque eletrico.
Desligar o aparelho e retiring a ficha de rede antes de efectuar quaisquer lavorhos no aparelho.

Limpar o coador na ligação de água

Limpar regularamente o coador na ligaço de agua.

ADVERTÉNCIA

O coador não pode ficar danificado.
Remover o acoplamento da ligação de água.

Figura P

Retirar o coador (por exemple, com um alicate de pontaschas),limpar em agua corrente e voltar a colocar.

Ajuda em caso de avarias

PERIGO

Pressionar alavanca da pistola pulverizadora manual, o aparelho entrea em funciona.
Vericirar se a tensão indica na placá de caracté-ríticas coincide com a tensão da fonte de alimenta-tação.
Verificar o cabo de rede a respeito de danos.

→ Abrir a torneira totalmente.
Eliminar o ar da区内a: Ligar o aparelho sem a mangueira de alta pressao connectada e esperar (max. 2 minutos), atc a agua sair sem bolhas de ar na respectiva ligationao de alta pressao. Desligar o aparelho e voltar a ligar a mangueira de alta presao.
Extrair o coador da conexão de água por meio de um alicate de pontas chatas e lavar-lo com água corrente.

Fortes variações de pressão

Limpar o bocal de alta pressão: Elimine a sujidade da abertura do bocal com uma agulha e lave pelarente com agua.
Verificar a quantidade de alimentacao de agua.

Aparelho com fuga

→ Uma pequena fuga no aparecido é normal e de-se a razões tícnicas. Se houver fortes fugas deágua, manda inspeccionar pelo Servico Técnico autorizzato.

O detergente não é aspirado

Desconectar aança da pistola pulverizadora manu-ual e tratalhar apenas com a pistola ou utilizear aança com a regulação da pressão e rodar para a posicao "Mix"
Retirar o FILTER da mangueira de aspiração do detergente e limpa-lo com água corrente.
Controlar a mangueira de aspiração do detergente quando a dobras.

Acessórios e peças sobressalentes

Utilizar apenas acessórios e peças sobressalentes originais. Não assimposou garantir uma的操作ção do aparhelo segura e sem avarias.

Para mais informações sobre acessórios e peças sobressalentes, consulte www.kaercher.com.

Dados tíncinos

	K 2 Basic	K 2 Compact	K 2 Premium
Ligação eletrica
Tensão	220-2401~50-60			VHz
Consumo de corrente	6			A
Grau de proteção	IP X5
Classe de proteção	II			回
Proteção de rede (de acçolenta)	10			A
Ligação de água
Pressão de admissão (máx.)	1,2			MPa
Temperatura de admissão(máx.)	40			°C
Quantidade de admissão (min.)	8			l/min
Dados relativos à potência
Pressão de service	8			MPa
Pressão Tmaxima admissivel	11			MPa
Débito,água	5,2	5,5		l/min
Caudal de débito máximo	6,0			l/min
Débito, detergente	0,3			l/min
Força de recuo da pistola pulverizadora manual	11	12		N
Valores obtidos segundo EN 60335-2-79
Valor de vibração não/braçoInsegurariona K	<2,50,3			m/s2m/s2
Nível de pressão acústica LpAInsegurariona KpA	753			dB(A)dB(A)
Nível de potência acústica LwA +Insegurariona KwA	91			dB(A)
Medidas e pesos
Comprimento	280	280		mm
Largura	176	242		mm
Altura	443	783		mm
Peso, operacional com acessó-rios	4,7	5,6	5,8	kg

O fabricanteresherva-se o direito de proceder a quaisquer altera-oes Tecnicas.

Garantia

Em cada pais vigem as respectivas condições de garantia estabelecidas pelas nossas Empresas de Comercialização. Eventualais avarías no aparelho durante o período de garantía serão reparadas, sem encargos para o cliente, desde que se trate dum defeito de material ou de fabricação. En caso de garantía, dirija-se,好运o do documento de compra, ao seu revendedor ou ao Servico Técnico mais proxies.

Os endereços podem ser consultados em:

Declaração UE de conformidade

Declaramos que a boaina a seguir designada corresponde às exigências de segurar e de Saúdebineas estabelecidas nas Directivas UE por quando concerne à sua concepçao e ao tipo de construcão assim como na versão lançada no mercado. Se houver qualer modifiesa na boaina sem o meuisamento prévio, a presente declaracao perdera a validade.

Produco: Lavadora de alta pressão

Tip: 1.673-xxx

Respectivas Directrizes da UE

2000/14/CE

2014/30/UE

Proceso aplicado de avaliação de conformidade

2000/14/CE: Anexo V

Nivel de potência acústica dB(A)

Medido: 89

Garantido: 91

Os abaixo assinados tem procura para agirem e representarem a gerência.

H.Jenner

CEO

S. Reiser

Head of Approbation

Responsavel pela documentacao:

S. Reiser

Nesiurbiamos valomosios priemonés

Nuo rankinio purskimo pistoleto atjunkite purskimo antgali ir dirbkite tik su rankiniu purskimo pistoletu arba naudokite purskimo antgali su slegio regula-toriumi, kur pasukite j padetj, Mix".
Nuimkite filtra nuo valomju piremoniu siurbimo zarnos ir isplaukite po tekanciu vandeniu.
Patikrinkite, ar neperlenkta valomuju priemoniu zarna.
