Produkttyp	Hochdruckreiniger
Marke	KARCHER
Modell	K2 PREMIUM HOME
Stromversorgung	220-240 V ~ 50-60 Hz, 6 A
Betriebsdruck	8 MPa (max 11 MPa)
Wasserdurchfluss	5,5 l/min (max 6,0 l/min)
Gewicht (mit Zubehör)	5,8 kg
Abmessungen (L x B x H)	280 x 242 x 783 mm
Reinigungsmittelbehälter	Integriert, mit Saugschlauch
Automatische Abschaltfunktion	Ja
Frostschutz	Ja, vollständige Entleerung empfohlen
Schallleistungspegel (LWA)	91 dB(A)
Vibration (Hand-Arm-Wert)	< 2,5 m/s² (Unsicherheit 0,3 m/s²)
Schutzklasse	II
Schutzart	IP X5
Mitgeliefertes Zubehör	Hochdruckpistole, Hochdruckschlauch, Vario Power Lanze, Rotadüse, Waschbürste, Schaumdüse
Wartung	Regelmäßige Reinigung des Wasserzulaufsiebs
Ersatzteile	Erhältlich auf www.kaercher.com
Garantie	Gemäß den örtlichen Bedingungen (siehe Anleitung)

Häufig gestellte Fragen - K2 PREMIUM HOME KARCHER

Wie verwende ich das Reinigungsmittel mit dem K2 PREMIUM HOME?

Um ein Reinigungsmittel zu verwenden, stellen Sie sicher, dass die Lanze auf 'Mix' steht (wenn mit der Vario Power Lanze verwendet) oder verwenden Sie die Pistole ohne Lanze. Der Saugschlauch des Reinigungsmittels saugt das Produkt aus dem integrierten Behälter. Sprühen Sie auf eine trockene Oberfläche, lassen Sie einwirken ohne trocknen zu lassen, und spülen Sie dann mit dem Hochdruckstrahl ab.

Was tun, wenn das Gerät keinen Druck aufbaut?

Überprüfen Sie, ob der Wasserhahn vollständig geöffnet ist. Entlüften Sie das Gerät, indem Sie es ohne Hochdruckschlauch maximal 2 Minuten laufen lassen, bis das Wasser ohne Blasen austritt. Reinigen Sie das Sieb am Wasserzulauf mit einer Zange. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie entlüfte ich das Gerät?

Nehmen Sie das Gerät ohne angeschlossenen Hochdruckschlauch und ohne Wasserzufuhr in Betrieb (max. 1 Minute), bis kein Wasser mehr aus dem Hochdruckanschluss austritt. Dadurch wird die Luft aus dem System entfernt.

Wie schütze ich das Gerät vor Frost?

Entleeren Sie das Gerät vollständig, indem Sie es ohne Hochdruckschlauch maximal 1 Minute laufen lassen. Bewahren Sie das Gerät und das Zubehör an einem frostfreien Ort auf. Frostschäden sind nicht von der Garantie abgedeckt.

Wie reinige ich das Sieb am Wasserzulauf?

Entfernen Sie den Wasserzulaufanschluss, nehmen Sie das Sieb mit einer Flachzange heraus, reinigen Sie es unter fließendem Wasser und setzen Sie es wieder ein. Achten Sie darauf, das Sieb nicht zu beschädigen.

Welches Zubehör kann ich mit diesem Reiniger verwenden?

Verwenden Sie nur Original-KARCHER-Zubehör und Ersatzteile. Eine vollständige Auswahl finden Sie auf www.kaercher.com, einschließlich Lanzen, Bürsten, Schaumdüsen und Wasserfilter.

Was tun bei Wasserleck?

Ein geringes Leck kann unter bestimmten Bedingungen auftreten. Bei einem größeren Leck schalten Sie das Gerät aus und wenden Sie sich an einen autorisierten Kundendienst. Versuchen Sie nicht, es selbst zu reparieren.

Wie lagere ich das Gerät nach Gebrauch?

Lassen Sie nach dem Gebrauch den Druck ab, indem Sie die Pistole betätigen. Reinigen Sie bei Bedarf das Sieb. Lagern Sie das Gerät auf einer ebenen Fläche, rollen Sie den Schlauch auf und verstauen Sie das Zubehör an seinen Halterungen. Schützen Sie das Gerät im Winter vor Frost.

Wie hoch ist die Schallleistung des Geräts?

Der garantierte Schallleistungspegel (LWA) beträgt 91 dB(A). Der Schalldruckpegel am Arbeitsplatz beträgt 75 dB(A) mit einer Unsicherheit von 3 dB(A). Tragen Sie bei Bedarf Gehörschutz.

Wo finde ich die vollständige Bedienungsanleitung?

Die vollständige Bedienungsanleitung ist kostenlos auf Websites wie notice-facile.com zum Download verfügbar. Sie können auch das Originalhandbuch konsultieren, das der Verpackung beiliegt.

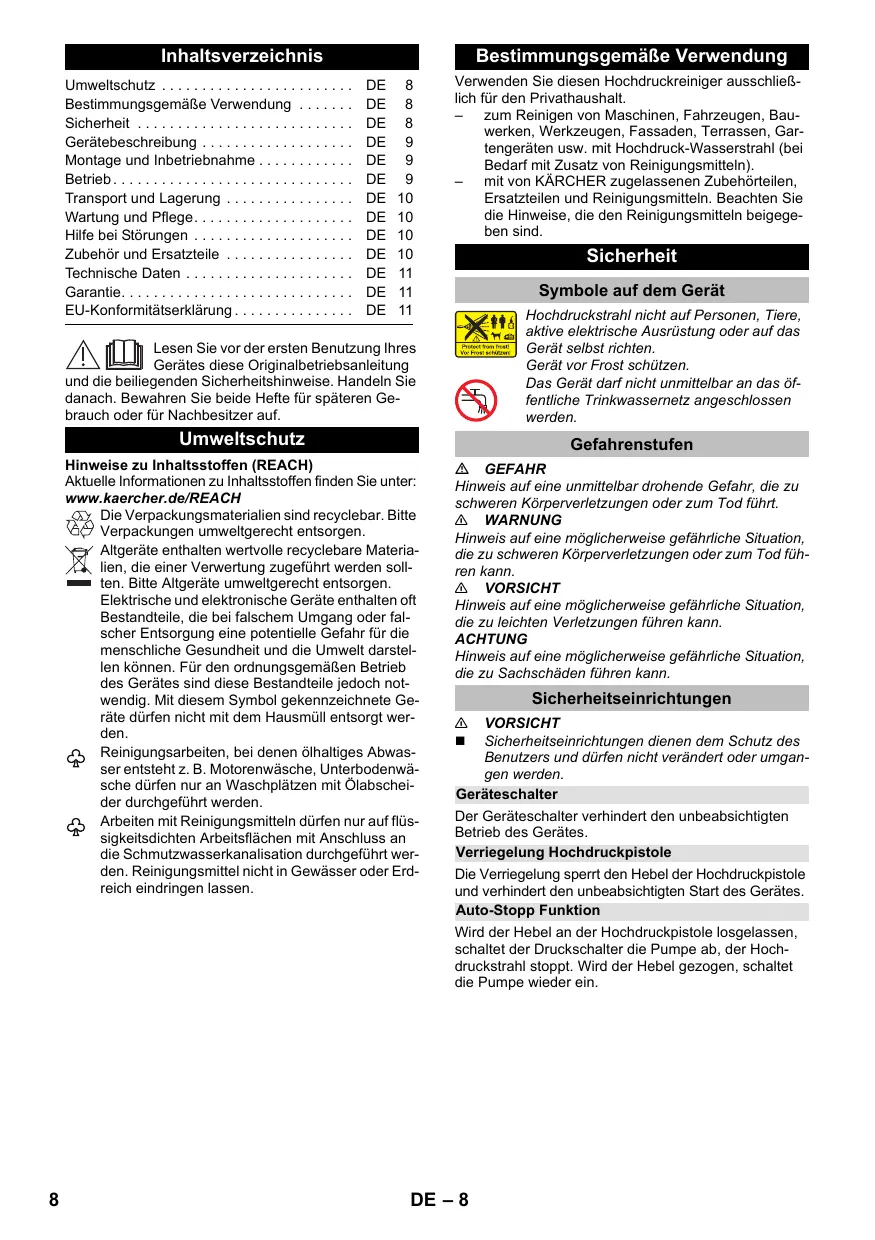

BEDIENUNGSANLEITUNG K2 PREMIUM HOME KARCHER

Bestimmungsgemäß Verwendung DE 8

Sicherheit DE 8

Gerätebeschreibung DE 9

Montage und Inbetriebnahme DE 9

Betrieb. DE 9

Transport und Lagerung DE 10

Wartung und Pflege. DE 10

Hilfe bei Störungen DE 10

Zubehor und Ersatzteile DE 10

Technische Daten DE 11

Garantie. DE 11

EU-Konformitätserklarung. DE 11

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung

und die beiliegenden Sicherheitschinweise. Handeln Sie danach. Bewahren Sie beiden Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Umweltschutz

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Die Verpackungsmaterialien sind recyclebar.itte Verpackungen umweltgerecht entsorgen.

Altgeräte enthalten wertvolle recyclabare Materialien, die einer Verwertung zugeführten werden sollenen.itte Altageräte umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten oft Bestandteile, die bei falschem Umgang oder fal-scher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen konnen. Für den ordnungsgemäßen Betrieb des Gerätes sind diese Bestandteile jedoch notwendig. Mit thisem Symbol gekennzeichnete Geräte)dürfen nicht mit dem Hausmüll entsorgt werden.

Reinigungsrarbeiten, bei denen olhaltiges Abwasser entstehen z. B. Motoirenwäsche, Unterbodenwäsche)dürfen nur an Waschplätzen mit Ölabscheider durchgeführt werden.

Arbeiten mit Reinigungsmitteln * dürfen nur auf flüssigkeitsdichten Arbeitsflächen mit Anschluss an die Schmutzwasserkanalisation durchgeführt werden. Reinigungsmittel nicht in Gewässer oder Erdreich eindringen halten.

Bestimmungsgemäß Verwendung

Verwenden Sie diesen Hochdruckreiniger ausschließlich für den Privathaushalt.

zum Reinigen von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit Hochdruck-Wasserstrahl (bei Bedarf mit Zusatz von Reinigungsmittel).
mit von KÄRCHER zugelassenen Zubehörteilen, Ersatzteilen und Reinigungsmitteln. Beachten Sie die Hinweise, die den Reinigungsmitteln beigegeben sind.

Sicherheit

Symbole auf dem Gerät

Hochdruckstrahl nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst richten.

Gerat vor Frost schützen.

Das Gerat darf nicht unmittelbar an das öffentliche Trinkwassernetz angeschlossen werden.

Gefahrenstufen

GEFAHR

Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

WARNING

Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Sicherheitseinrichtungen

VORSICHT

Sicherheitsinrichtungen dienen dem Schutz des Benutzers und dürfen nicht verändert oder umgangen werden.

Geräteschalter

Der Geräteschalter verhindert den unbeabsichtigten Betrieb des Gerätes.

Verriegelung Hochdruckpistole

Die Vertriegung sperrt den Hebel der Hochdruckpistole und verhindert den unbeabsichtigten Start des Gerätes.

Auto-Stopp Funktion

Wird der Hebel an der Hochdruckpistole losgelassen, schaltet der Druckschalter die Pumpe ab, der Hochdruckstrahl stoppt. Wird der Hebel gezogen, schaltet die Pumpe wieder ein.

Gerätebeschreibung

Der Lieferumfang des Gerates (Modell abhängig) wird auf der Verpackung abgebildet. Diese Betriebsanleitung beschriebt alle möglichen Optionen.

Abbildungen siehe Grafikseiten

1 Hochdruckanschluss
2 Geräteschalter „0/OFF“ / „I/ON“
3 Aufbewahrungshaken
4 Tragegriff
5 Transportgriff
6 Wasseranschluss mit eingebautem Sieb
7 Saugschlauch für Reinigungsmittel (mit Filter)
8 Deckel Reinigungsmitteltank
9 Reinigungsmitteltank
10 Kupplung fur Wasseranschluss
11 Aufbewährung für Strahlrohr
12 Aufbewährung für Hochdruckpistole
13 Netzanschlussleitung mit Netzstecker
14 Transportrad
15 Hochdruckpistole
16 Verriegelung Hochdruckpistole
17 Klammer fur Hochdruckschlauch
18 Hochdruckschlauch

* Optionales Zubehör

19 Strahlrohr mit Hochdruckduse Für normale Reinigungsaufgat
20 Strahlrohr mit Dreckfräser Für hartnäckige Verschmutzungen.
21 Strahrohr mit Druckregulierung (Vario Power) Für die gängigsten Reinigungsaufgaben. Der Arbeitsdruck ist stufenlos regelbar. Zum Verstellen des Arbeitsdrucks, Hebel der Handspritz-pistole loslassen und Strahrohr auf gewünschte Stellung drehen. In Stellung „Mix" kann Reinigungsmittel zudosiert werden.
22 Waschbürste
23 Rotierende Waschbürste (z.B. für Autoreinigung)
24 Schaumdüse mit Reinigungsmittelbehälter Für kraftvollen Reinigungsmittelschaum.

Zusätzlich erforderlich

25^** Gewebeverstärkter Wasserschlauch mit handelsüblicher Kupplung.
Durchmesser mindestens 1/2 Zoll (13 mm)
Lange mindestens 7,5 m

Montage und Inbetriebnahme

Abbildungen siehe Grafikseiten

Abbildungen A - D
Dem Gerat lose beigelegte Teile vor Inbetriebnahme montieren.
Gerät auf eine ebene Fläche stellen.
Abbildungen E-F
Klammer aus Hochdruckpistole Herausziehen und Hochdruckschauch in Hochdruckpistole stecken. Klammer eindrücken, bis sie einrastet. Sichere Verbindung durch Ziehen am Hochdruckschauch prufen.
Abbildungen G - I

ACHTUNG

Verunreinigungen im Wasser konnen die Hochdruckpumpe und das Zubehör beschädigten. Zum Schutz wird die Verwendung des KARCHER-Wasserfilters (Sonderzubehör, Besteilnummer 4.730-059) empfohlen.

Betrieb

VORSICHT

Trockenlauf von mehr als 2 Minuten führt zu Beschädigungen an der Hochdruckpumper. Baut das Gerät innerhalb von 2 Minuten keinen Druck auf, Gerät abschalten und gemäß Hinweisen im Kapitel „Hilfe bei Störungen" verfahren.

Betrieb mit Hochdruck

VORSICHT

Mindestens 30~cm Strahlabstand bei der Reinigung von lackierten Oberflächen einhalten, um Beschäftigungen zu vermeiden.

ACHTUNG

Autoreifen, Lack oder empfindlichen Oberflächen wie Holz nicht mit dem Dreckfraser reinigen, Gefahr der Beschäftigung.

Abbildungen J - K

Betrieb mit Waschbürste

ACHTUNG

Gefahr von Lackschäden

Bei Arbeiten mit der Waschbürste muss diese frei von Schmutz- oder sonstigen Partikeln sein.

Hinweis: Bei Bedarf konnen auch die Waschbürsten zum Arbeitsen mit Reinigungsmittel verwendet werden.

Betrieb mit Reinigungsmittel

Hinweis: Reinigungsmittel kann nur im Niederdruck zugemisch werden.

Abbildungen L - M
Optional
Abbildung N

Empfohlene Reinigungsmethode

Reinigungsmittel sparsam auf die trockene Oberfläche sprehen und einwirken (nicht trocknen) lessen.
Gelösten Schmutz mit Hochdruckstrahl abspülen.

Nach Betrieb mit Reinigungsmittel

Nach Arbeiten mit Reinigungsmittel: Gerät etwa 1 Minute zum klarspüssen betreiben.

Betrieb unterbrechen

Abbildung 0
Hebel der Hochdruckpistole loslassen und verriegeln.
Bei längeren Arbeitspausen (über 5 Minuten) zussätzlich das Gerät ausschalten „0/OFF".

Betrieb beenden

VORSICHT

Den Hochdruckschlauch nur von der Hochdruckpistole oder dem Gerat trennen, wenn kein Druck im System vorhend ist.

Hebel der Hochdruckpistole loslassen.
Gerat ausschalten,0/OFF".
Netzstecker aus der Steckdoseziehen.
Wasserhahn schlieben.
Hebel der Hochdruckpistole drucken, um den noch vorhandenen Druck im System abzubauen.
Hebel der Hochdruckpistole verriegeln.
Gerat von der Wasservergungtrennen.

Transport und Lagerung

VORSICHT

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes beim Transport und Lagerung be-acht.

Transport von Hand

Gerat am Tragegriff hochheiten und tragen.
Gerat am Transportgriff ziehen.

Transport in Fahrzeugen

Gerat gegen Verrutschen und Kippen sichern.

Gerä aufbewahren

Gerat auf einer ebenen Fläche abstellen.
Zubehöre entsprechend Vorrichtung am Gerät verstauen.

Vor längerer Lagerung, z.B. im Winter zusätzlich die Hinweise im Kapitel Pflege beachten.

Frostschutz

ACHTUNG

Nicht vollständig entleerte Geräte und Zubehör können von Frost zerstört werden. Gerät und Zubehör vollständig entleeren und vor Frost schützen. Um Schäden zu vermeiden:

Gerat vollständig von Wasser entleeren: Gerat ohne angeschlossenen Hochdruckschauch und ohne angeschlossene Wasserversorgung einschalten (max. 1 min) und warten, bis kein Wasser mehr am Hochdruckanschluss austritt. Gerat ausschalten.
Gerat mit komplettem Zubehör in einem frostsiche- ren Raum aufbewahren.

Wartung und Pflege

Das Gerät ist wartungsfrei.

Pflege

GEFAHR

Gefahr eines Stromschlags.
Vor allen Arbeitsen am Gerät, Gerät ausschalten und Netzsteckerziehen.

Sieb im Wasseranschluss reinigen

Das Sieb im Wasseranschluss regelmäßig reinigen.

ACHTUNG

Sieb scarf nicht beschädigt werden.

Kupplung vom Wasseranschluss entfernen.
Abbildung P
Sieb hersausziehen (z.B. mit einer Flachzange), unter flieBendem Wasser reinigen und danach wieder einseten.

Hilfe bei Störungen

GEFAHR

Gefahr eines Stromschlags.

Vor allen Arbeitsen am Gerät, Gerät ausschalten und Netzsteckerziehen.

Gerat lauft nicht

Hebel der Hochdruckpistole drucken, das Gerät schaltet ein.
Prüfen ob die angegebene Spannung auf dem Typenschild mit der Spannung der Stromquelle übereinstimmt.
Netzanschlussleitung auf Beschädigung prufen.

Gerät kommt nicht auf Druck

Wasserhahn vollständig öffnen.
Gerat entluften: Gerat ohne angeschlossenen Hochdruckschauch einschalten und warten (max. 2 Minuten), bis Wasser blasenfrei am Hochdruckanschluss austritt. Gerat ausschalten und Hochdruckschauch wieder anschließen.
Sieb im Wasseranschluss mit einer Flachzange herausziehen und unter fließendem Wasser reinigen.

Starke Druckschwankungen

Hochdruckduse reinigen: Verschmutzungen aus der Dusenbohrung mit einer Nadel entfernen und von vorne mit Wasser ausspulien.
Wasserzulaufmenge überprüfen.

Gerat undicht

Eine geringe Undichtheit des Gerätes ist technisch bedingt. Bei starker Undichtheit den autorisierten Kundendienst beauftragen.

Reinigungsmittel wird nicht angesaugt

→ Strahlrohr von der Hochdruckpistole trennen und nur mit der Hochdruckpistole arbeiten oder Strahlrohr mit Druckregulierung verwenden und auf Stellung „Mix“ drohen
Filter vom Saugschlauch für Reinigungsmittel abziehen und unter flieBendem Wasser reinigen.
Saugschlauch für Reinigungsmittel auf Knickstell-len überprüfen.

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Technische Daten

	K 2 Basic	K 2 Compact	K 2 Premium	K 2 Premium
Elektrischer Anschluss
Spannung	220-2401~50-60			VHz
Stromaufnahme	6			A
Schutzgrad	IP X5
Schutzklasse	II			回
Netzabsicherung (träge)	10			A
Wasseranschluss
Zulaufdruck (max.)	1,2			MPa
Zulauftemperatur (max.)	40			°C
Zulaufmenge (min.)	8			I/min
Leistungsdaten
Arbeitsdruck	8			MPa
Max. zulässiger Druck	11			MPa
Fördermenge, Wasser	5,2	5,5		I/min
Fördermenge maximal	6,0			I/min
Fördermenge, Reinigungsmittel	0,3			I/min
Rückstoßkraft der Hochdruckpiste	11	12		N
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert	<2,5			m/s2
Unsicherheit K	0,3			m/s2
Schalldruckpegel LpA	75			dB(A)
Unsicherheit KpA	3			dB(A)
Schallleistungspiegel LwA +Unsicherheit KwA	91			dB(A)
Maße und Gewichte
Länge	280	280		mm
Breite	176	242		mm
Höhe	443	783		mm
Gewicht, betriebsbereit mit Zubeñör	4,7	5,6	5,8	kg

Technische Änderungen vorbehalten.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an ImGremat beseitigewir innerhalb der Garantiefrist kostenso, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte mit Kaufbeleg an Ihren Handler oder die{nachste autorisierte Kundendienstelle.

Adressen finden Sie unter:

EU-Konformitätserklarung

Hiermit erklaren wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlögigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 1.673-xxx

Einschlagige EU-Richtlinien

2000/14/EG

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

Angewandte harmonisierte Normen

EN 50581

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 62233: 2008

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 89

Garantiert: 91

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

H.Jenner

CEO

S. Reiser

Head of Approbation

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Technische gegevens NL 11

Garantie. NL 11

Apparaat gegen vorst beschermen.

Reinigungsmittel wirdt nicht aangezogen

Alfred Karcher GmbH & Co. KG

Alfred Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Galdende EU-direktiver

2000/14/EF

2014/30/EU

Dokumentationsbefuldmaegtiget:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Bilder L - M
Tillval
Bild N

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

otaeunnxntiknspiendsB(A)

Mετρημένη: 89

Eyyunμevn: 91

OuIIOyopaovTevEpyoukT Evtoln Tou kAe EGSOUOToTnTnDieUbVOns Tns EtIXeipOnns.

H.Jenner

CEO

S. Reiser

Head of Approbation

YTeUeUvoS teKunpiwns

S. Reiser

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

71364 BnHHeHdEN (RepaMaHna)

Ten.: [phone]

a c: + 49719514 - 0
