K2 PREMIUM HOME - Yüksek basınçlı yıkayıcı KARCHER - Ücretsiz kullanım kılavuzu

KULLANIM KILAVUZU K2 PREMIUM HOME KARCHER

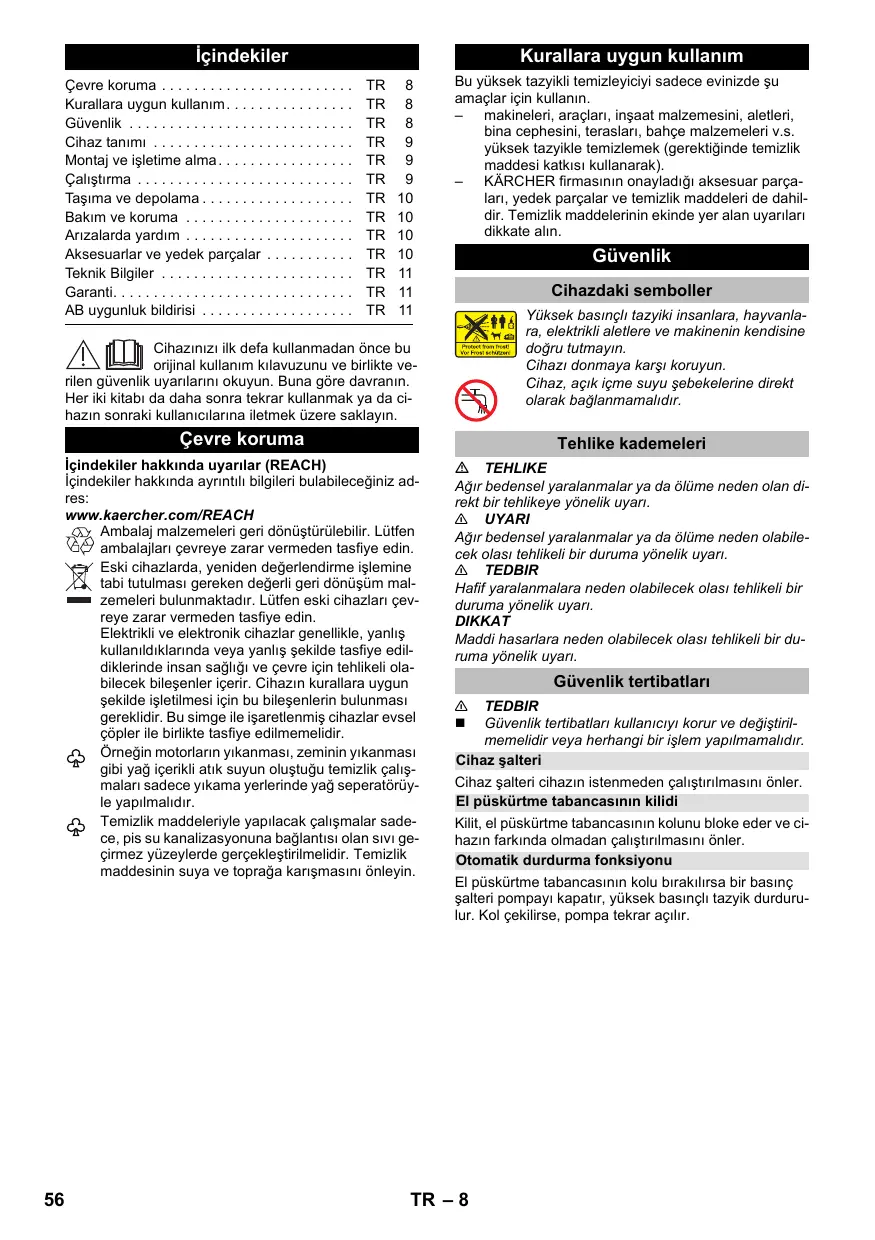

Bu yüksek tazyikli temizleyiciyi sadece evinizde şu amaçlar için kullanın. – makineleri, araçları, inşaat malzemesini, aletleri, bina cephesini, terasları, bahçe malzemeleri v.s. yüksek tazyikle temizlemek (gerektiğinde temizlik maddesi katkısı kullanarak). – KÄRCHER firmasının onayladığı aksesuar parçaları, yedek parçalar ve temizlik maddeleri de dahildir. Temizlik maddelerinin ekinde yer alan uyarıları dikkate alın. Güvenlik Cihazdaki semboller Yüksek basınçlı tazyiki insanlara, hayvanlara, elektrikli aletlere ve makinenin kendisine doğru tutmayın. Cihazı donmaya karşı koruyun. Cihaz, açık içme suyu şebekelerine direkt olarak bağlanmamalıdır. Cihazınızı ilk defa kullanmadan önce bu orijinal kullanım kılavuzunu ve birlikte verilen güvenlik uyarılarını okuyun. Buna göre davranın. Her iki kitabı da daha sonra tekrar kullanmak ya da cihazın sonraki kullanıcılarına iletmek üzere saklayın.

Çevre koruma Tehlike kademeleri İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.com/REACH Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin. Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Lütfen eski cihazları çevreye zarar vermeden tasfiye edin. Elektrikli ve elektronik cihazlar genellikle, yanlış kullanıldıklarında veya yanlış şekilde tasfiye edildiklerinde insan sağlığı ve çevre için tehlikeli olabilecek bileşenler içerir. Cihazın kurallara uygun şekilde işletilmesi için bu bileşenlerin bulunması gereklidir. Bu simge ile işaretlenmiş cihazlar evsel çöpler ile birlikte tasfiye edilmemelidir. Örneğin motorların yıkanması, zeminin yıkanması gibi yağ içerikli atık suyun oluştuğu temizlik çalışmaları sadece yıkama yerlerinde yağ seperatörüyle yapılmalıdır. Temizlik maddeleriyle yapılacak çalışmalar sadece, pis su kanalizasyonuna bağlantısı olan sıvı geçirmez yüzeylerde gerçekleştirilmelidir. Temizlik maddesinin suya ve toprağa karışmasını önleyin. TEHLIKE Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı. 몇 UYARI Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı. 몇 TEDBIR Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı. DIKKAT Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı. Güvenlik tertibatları

TEDBIR Güvenlik tertibatları kullanıcıyı korur ve değiştirilmemelidir veya herhangi bir işlem yapılmamalıdır. Cihaz şalteri Cihaz şalteri cihazın istenmeden çalıştırılmasını önler. El püskürtme tabancasının kilidi Kilit, el püskürtme tabancasının kolunu bloke eder ve cihazın farkında olmadan çalıştırılmasını önler. Otomatik durdurma fonksiyonu El püskürtme tabancasının kolu bırakılırsa bir basınç şalteri pompayı kapatır, yüksek basınçlı tazyik durdurulur. Kol çekilirse, pompa tekrar açılır. TR – 8 Cihaz tanımı Çalıştırma Cihazınızın teslimat kapsamı (modele bağlı olarak) ambalajı üzerinde gösterilmiştir. Bu kullanım kılavuzu mümkün olan tüm seçenekleri açıklamaktadır. Şekiller için grafik sayfalarına bakın 1 Yüksek basınç bağlantısı 2 Cihaz şalteri „0/OFF“ / „I/ON“ 3 Saklama kancası 4 Taşıma kolu 5 Taşıma kolu 6 Entegre süzgeçli su bağlantısı 7 Temizlik maddesi emme hortumu (filtreli) 8 Temizlik maddesi tankının kapağı 9 Temizlik maddesi deposu 10 Su bağlantısının bağlantı parçası 11 Püskürtme borusunun saklama parçası 12 Yüksek basınç tabancasını saklama parçası 13 Elektrik fişiyle birlikte şebeke bağlantı kablosu 14 Taşıma tekerleği 15 Yüksek basınç tabancası 16 El püskürtme tabancasının kilidi 17 Yüksek basınç hortumunun mandalı 18 Yüksek basınç hortumu 몇 TEDBIR 2 dakikadan daha uzun süreli kuru çalışma, yüksek basınç pompasında hasarlara neden olur. Cihaz 2 dakika içinde basınç oluşturmazsa, cihazı kapatın ve "Arızalarda yardım" bölümündeki uyarılara göre hareket edin.

• Opsiyonel aksesuarlar 19 1 kademeli memeli püskürtme borusu Normal temizlik görevleri için. 20 Kir frezeli püskürtme borusu İnatçı kirler için 21 Basınç ayarlı püskürtme borusu (Vario Power) En yaygın temizlik görevleri için Çalışma basıncı kademesiz olarak ayarlanabilir. Çalışma basıncını ayarlamak için, yüksek basınç tabancasının kolunu bırakın ve püskürtme borusunu istediğiniz konuma döndürün. „Mix“ konumunda temizlik maddesi eklenebilir. 22 Yıkama fırçası 23 Dönen yıkama fırçası (örn. araç temizliği) 24 Temizlik maddesi haznesiyle birlikte köpük memesi Temizlik maddesinin güçlü şekilde köpürtülmesi için. Ek olarak gereklidir 25** Piyasada bulunan bir kavramaya sahip, kumaş takviyeli su hortumu. – Çap minimum 1/2 inç (13 mm) – Uzunluk minimum 7,5 m Yüksek basınçla çalışma 몇 TEDBIR Hasar oluşumunu önlemek için, boyalı üst yüzeyleri temizlerken minimum 30 cm püskürtme mesafesine uyulmalıdır DIKKAT Araç lastikleri, cila veya ahşap gibi hassas yüzeyleri kir frezesiyle temizleyin, hasar tehlikesi. Şekiller

Yıkama fırçasıyla çalışma DIKKAT Boya hasarı tehlikesi Yıkama fırçasıyla yapılan çalışmalarda, fırçada kir veya başka partiküller olmamalıdır. Uyarı: Gerekirse, yıkama fırçaları temizlik maddesiyle çalışma için de kullanılabilir. Temizlik maddesiyle çalışma Not: Temizlik maddesi, sadece alçak basınçta karıştırılabilir. Şekiller Opsiyonel Şekil Önerilen temizlik yöntemleri Temizlik maddesini ekonomik bir şekilde üst yüzeye sıkın ve etkili olmasını (kurutmayın) sağlayın. Çözülen kiri yüksek basınç huzmesiyle yıkayın. Temizlik maddesiyle çalışmadan sonra Temizlik maddesiyle çalışmadan sonra: Cihazı yakl. 1 dakika yıkama için çalıştırın. Çalışmaya ara verme Şekil Yüksek basınç tabancasının kolundaki kilidi bırakın ve kilitleyin. Uzun çalışma molalarında (5 dakikanın üstünde) ek olarak cihazı kapatın "0/OFF". Montaj ve işletime alma Çalışmanın tamamlanması Şekiller için grafik sayfalarına bakın Şekiller Cihazla birlikte gelen gevşek parçaları işletime almadan önce yerine takın. Cihazı düz bir yüzeye koyun. Şekiller Mandalı yüksek basınç tabancasından dışarı çekin ve yüksek basınç hortumunu el püskürtme tabancasına takın. Kilitlenene kadar mandalı içeri bastırın. Yüksek basınç hortumundan çekerek bağlantının güvenli olup olmadığını kontrol edin. Şekiller DIKKAT Sudaki kirlenmeler yüksek basınç pompası ve aksesuarlara zarar verebilir. Korumak için, KÄRCHER su filtresinin (özel aksesuar, sipariş numarası 4.730-059) kullanılması önerilir. 몇 TEDBIR Sistemde basınç yoksa, yüksek basınç hortumunu sadece el püskürtme tabancası ya da cihazdan ayırın. El püskürtme tabancasının kolundaki kilidi bırakın. Cihazı kapatın "0/OFF". Cihazın fişini prizden çekin. Musluğu kapatın. Mevcut sistem basıncını azaltmak için yüksek basınç tabancasının kolunu bastırın. El püskürtme tabancasının kolunu kilitleyin. Cihazı su beslemesinden ayırın. TR – 9

Taşıma ve depolama Arızalarda yardım 몇 TEDBIR Yaralanma ve hasar tehlikesi! Taşıma ve saklama sırasında cihazın ağırlığına dikkat edin. TEHLIKE Elektrik çarpması tehlikesi. Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin. Elle taşıma Cihaz çalışmıyor Cihazı taşıma kolundan yukarı kaldırın ve taşıyın. Cihazı taşıma kolundan çekin. El püskürtme tabancasının kolunu bastırın, cihaz çalışır. Tip etiketinde belirtilen gerilimin güç kaynağındaki gerilimle aynı olup olmadığını kontrol edin. Şebeke bağlantı kablosuna hasar kontrolü yapın. Araçlarda taşıma Cihazı kaymaya ve devrilmeye karşı emniyete alın. Cihazın saklanması Cihaz basınca gelmiyor Cihazı düz bir yüzeye bırakın. Aksesuarları cihazdaki aksesuar saklama parçasında saklayın. Örn. kış aylarında olduğu gibi uzun süreli depolamadan önce, bakım bölümündeki uyarılara dikkat edin. Su musluğunu tamamen açın. Cihazdaki havanın boşaltılması: Yüksek basınç hortumu bağlanmadan cihazı açın ve su kabarcıksız bir şekilde yüksek basınç bağlantısından dışarı çıkana kadar (maksimum 2 dakika) bekleyin. Cihazı kapatın ve yüksek basınç hortumunu tekrar bağlayın. Su bağlantısındaki süzgeci düz bir penseyle dışarı çıkartın ve suyun altında temizleyin. Antifriz koruma DIKKAT Tam olarak boşaltılmamış cihazlar ve aksesuarlar donma nedeniyle tahrip olabilir. Cihazı ve aksesuarlarını tamamen boşaltın ve donmaya karşı koruyun. Hasarları önlemek için: Cihazdaki suyun komple boşaltılması: Yüksek basınç hortumu ve su besleme bağlı değilken cihazı çalıştırın (maksimum 1 dakika) ve yüksek basınç bağlantısından su çıkmayana kadar bekleyin. Cihazı kapatın. Cihazı komple aksesuarları ile birlikte donyama karşı korunmuş bir bölümde saklayın. Bakım ve koruma Cihaz sızdırıyor Cihazda az bir sızıntı olması teknik olarak normaldir. Ağır sızıntılarda yetkili müşteri hizmetini çağırın. Temizlik maddesi emilmiyor Cihaz bakım gerektirmez. Temizlik TEHLIKE Elektrik çarpması tehlikesi. Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çekin. Su bağlantısındaki süzgecin temizlenmesi Su bağlantısındaki süzgeci düzenli olarak temizleyin. DIKKAT Süzgeç zarar görmemelidir. Kavramayı su bağlantısından çıkartın. Şekil Süzgeci dışarı çekin (örn. bir penseyle), akan suyun altında temizleyin ve ardından yeniden yerine takın.

Güçlü basınç dalgalanmaları Yüksek basınç memesinin temizlenmesi: Meme deliğindeki kirleri bir iğneyle çıkartın ve suyla öne doğru yıkayın. Su besleme miktarını kontrol edin. Püskürtme borusunu yüksek basınç tabancasından ayırın ve yüksek basınç tabancası ile çalışın veya püskürtme borusunu basınç ayarıyla kullanın ve „Mix“ konumuna çevirin Filtreyi temizlik maddesi emme hortumundan çekin ve suyun altında temizleyin. Temizlik maddesi emme hortumunda bükülme yerleri olup olmadığını kontrol edin. Aksesuarlar ve yedek parçalar Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın; cihazın güvenli şekilde ve arızasız işletilmesini garantilerler. Aksesuarlar ve yedek parçalar hakkında bilgi için sitemizi ziyaret edin: www.kaercher.com. TR – 10 Garanti Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz. Adresleri burada bulabilirsiniz: www.kaercher.com/dealersearch K 2 Premium

K 2 Compact K 2 Basic Teknik Bilgiler Elektrik bağlantısı Gerilim 220-240 1~50-60

Akım çekişi Koruma derecesi AB uygunluk bildirisi IP X5 Ses basıncı seviyesi LpA Güvensizlik KpA

dB(A) dB(A) Ses basıncı seviyesi LWA + Güvensizlik KWA

dB(A) İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir. Ürün: Yüksek basınç temizleyicisi Tip: 1.673-xxx İlgili AB yönetmelikleri 2000/14/EG 2014/30/EU 2006/42/EG (+2009/127/EG) 2011/65/EU Kullanılmış olan uyumlu standartlar EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 Kullanılan uyumluluk değerlendirme yöntemleri 2000/14/EG: Ek V Ses şiddeti dB(A) Ölçülen: Garanti edilen:

İmzası bulunanlar, işletme yönetimi adına ve işletme yönetimi tarafından verilen vekalete dayanarak işlem yapar. Koruma sınıfı

Şebeke sigortası (gecikmeli)

Besleme bas 1,2 MPa Besleme sıcaklığı (maks.)

l/min Su bağlantısı Performans değerleri Çalışma basıncı

MPa Maksimum müsaade edilen basınç

MPa Besleme miktarı, su 5,2 5,5 l/min Maksimum sevk miktarı 6,0 l/min Besleme miktarı, temizlik maddesi 0,3 l/min El püskürtme tabancasının geri tepme kuvveti

60335-2-79'a göre belirlenen değerler El-kol titreşim değeri Güvensizlik K <2,5 0,3 m/s2 m/s2 Ölçüler ve ağırlıklar Uzunluk

Çalışmaya hazır aksesuarla birlikte ağırlık 4,7 Teknik değişiklik yapma hakkı saklıdır. 5,6 5,8 kg CEO Head of Approbation Dokümantasyon yetkilisi: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2016/01/01 TR – 11
