MANUAL DE UTILIZARE K2 PREMIUM HOME KARCHER

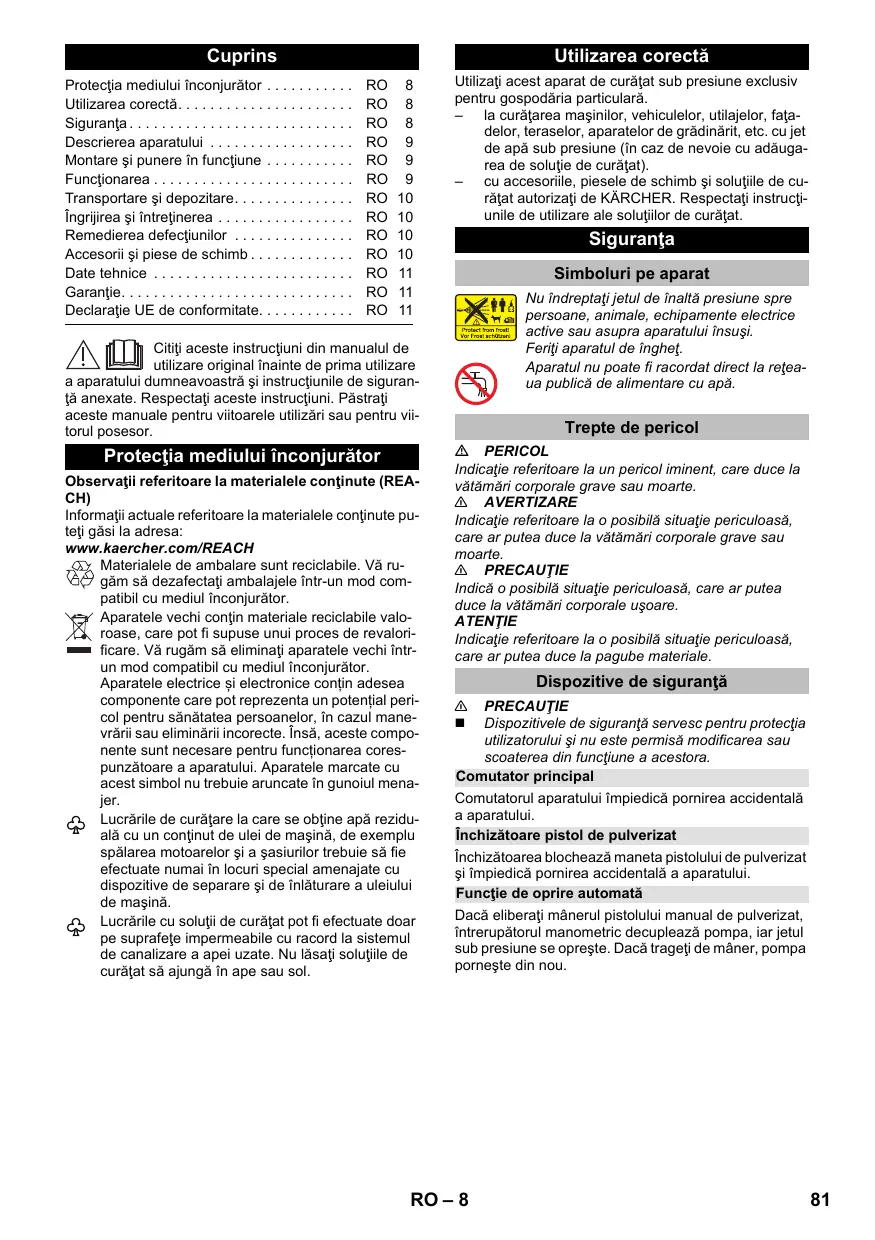

Utilizaţi acest aparat de curăţat sub presiune exclusiv pentru gospodăria particulară. – la curăţarea maşinilor, vehiculelor, utilajelor, faţadelor, teraselor, aparatelor de grădinărit, etc. cu jet de apă sub presiune (în caz de nevoie cu adăugarea de soluţie de curăţat). – cu accesoriile, piesele de schimb şi soluţiile de curăţat autorizaţi de KÄRCHER. Respectaţi instrucţiunile de utilizare ale soluţiilor de curăţat. Siguranţa Simboluri pe aparat Nu îndreptaţi jetul de înaltă presiune spre persoane, animale, echipamente electrice active sau asupra aparatului însuşi. Feriţi aparatul de îngheţ. Aparatul nu poate fi racordat direct la reţeaua publică de alimentare cu apă. Citiţi aceste instrucţiuni din manualul de utilizare original înainte de prima utilizare a aparatului dumneavoastră şi instrucţiunile de siguranţă anexate. Respectaţi aceste instrucţiuni. Păstraţi aceste manuale pentru viitoarele utilizări sau pentru viitorul posesor. Protecţia mediului înconjurător Observaţii referitoare la materialele conţinute (REACH) Informaţii actuale referitoare la materialele conţinute puteţi găsi la adresa: www.kaercher.com/REACH Materialele de ambalare sunt reciclabile. Vă rugăm să dezafectaţi ambalajele într-un mod compatibil cu mediul înconjurător. Aparatele vechi conţin materiale reciclabile valoroase, care pot fi supuse unui proces de revalorificare. Vă rugăm să eliminaţi aparatele vechi întrun mod compatibil cu mediul înconjurător. Aparatele electrice și electronice conțin adesea componente care pot reprezenta un potențial pericol pentru sănătatea persoanelor, în cazul manevrării sau eliminării incorecte. Însă, aceste componente sunt necesare pentru funcționarea corespunzătoare a aparatului. Aparatele marcate cu acest simbol nu trebuie aruncate în gunoiul menajer. Lucrările de curăţare la care se obţine apă reziduală cu un conţinut de ulei de maşină, de exemplu spălarea motoarelor şi a şasiurilor trebuie să fie efectuate numai în locuri special amenajate cu dispozitive de separare şi de înlăturare a uleiului de maşină. Lucrările cu soluţii de curăţat pot fi efectuate doar pe suprafeţe impermeabile cu racord la sistemul de canalizare a apei uzate. Nu lăsaţi soluţiile de curăţat să ajungă în ape sau sol. Trepte de pericol PERICOL Indicaţie referitoare la un pericol iminent, care duce la vătămări corporale grave sau moarte. 몇 AVERTIZARE Indicaţie referitoare la o posibilă situaţie periculoasă, care ar putea duce la vătămări corporale grave sau moarte. 몇 PRECAUŢIE Indică o posibilă situaţie periculoasă, care ar putea duce la vătămări corporale uşoare. ATENŢIE Indicaţie referitoare la o posibilă situaţie periculoasă, care ar putea duce la pagube materiale. Dispozitive de siguranţă

PRECAUŢIE Dispozitivele de siguranţă servesc pentru protecţia utilizatorului şi nu este permisă modificarea sau scoaterea din funcţiune a acestora. Comutator principal Comutatorul aparatului împiedică pornirea accidentală a aparatului. Închizătoare pistol de pulverizat Închizătoarea blochează maneta pistolului de pulverizat şi împiedică pornirea accidentală a aparatului. Funcţie de oprire automată Dacă eliberaţi mânerul pistolului manual de pulverizat, întrerupătorul manometric decuplează pompa, iar jetul sub presiune se opreşte. Dacă trageţi de mâner, pompa porneşte din nou. RO – 8

dăm filtrul de apă KÄRCHER (accesoriu special, nr. de comandă 4.730-059). Descrierea aparatului Setul de livrare a aparatului (în funcţie de model) este ilustrat pe ambalaj. Acest manual de utilizare descrie toate opţiunile posibile. Pentru figuri, vezi paginile cu grafice 1 Racord de presiune înaltă 2 Comutatorul aparatului „0/OFF“ / „I/ON“ 3 Cârlig pentru depozitare 4 Mâner pentru transport 5 Mâner pentru transport 6 Racord de apă cu sită inclusă 7 Furtun de aspiraţie pentru detergent (cu filtru) 8 Capacul rezervorului soluţiei de curăţat 9 Rezervorul pentru soluţia de curăţat 10 Piesă de cuplare pentru conexiunea de apă 11 Spaţiu de depozitare pentru lance 12 Spaţiu de depozitare pentru pistolul de pulverizat sub presiune 13 Cablu de reţea cu ştecher 14 Roată de transport 15 Pistol de pulverizat sub presiune 16 Închizătoare pistol de pulverizat 17 Cleme pentru furtunul de înaltă presiune 18 Furtun de înaltă presiune

• Accesorii opţionale 19 Lancea cu duză cvadruplă Pentru operaţiuni de curăţare normale. 20 Lance cu freză pentru murdărie Pentru murdărie persistentă 21 Lance cu reglaj de presiune (Vario Power) Pentru lucrările de curăţare uzuale Presiunea de lucru poate fi reglată continuu. Pentru reglarea presiunii de lucru, eliberaţi maneta pistolului manual de stropit şi rotiţi lancea în poziţia dorită. În poziţia „Mix” puteţi adăuga agenţii de curăţare dozaţi. 22 Perie pentru spălat 23 Perie rotativă (de exemplu, pentru curăţarea autovehiculelor) 24 Duză de spumă cu rezervor de soluţie de curăţat Pentru spumă puternică formată de agenţii de curăţare. Se necesită suplimentar 25** Furtun cu inserţie textilă cu cuplaj uzual. – Diametru minim 1/2 ţoli (13 mm) – Lungime minimă 7,5 m Utilizarea cu presiune înaltă 몇 PRECAUŢIE La curăţarea suprafeţelor lăcuite, trebuie respectată o distanţă minimă de 30 cm, pentru a evita deteriorarea acestora. ATENŢIE Nu curăţaţi roţile autovehiculelor, vopseaua şi suprafeţele sensibile, cum ar fi lemnul cu freza pentru murdărie, pericol de deterioarare. Figuri

Operare cu perie de spălat ATENŢIE Pericol de deterioarare a vopselei În cazul lucrărilor cu perie de apă aveţi grijă, ca aceasta să nu conţină impurităţi sau alte particule. Indicaţie: Dacă este nevoie în cazul funcţionării cu soluţie de curăţat puteţi folosi şi periile rotative. Utilizarea cu soluţie de curăţat Indicaţie: Detergentul poate fi adăugat numai la utilizarea cu presiune joasă. Figuri Opţional Figură Metoda de curăţare recomandată Se pulverizează cu economie soluţie de curăţat pe suprafaţa uscată şi se lasă să acţioneze (nu să se usuce). Mizeria desprinsă se spală cu jetul de înaltă presiune. După utilizarea cu soluţie de curăţat După funcţionare cu soluţie de curăţat: Pentru clătire lăsaţi aparatul să funcţioneze circa un minut. Întreruperea utilizării Montare şi punere în funcţiune Pentru figuri, vezi paginile cu grafice Figuri Înainte de punerea în funcţiune montaţi piesele nefixate, livrate împreună cu aparatul. Amplasaţi aparatul pe o suprafaţă plană. Figuri Scoateţi clemele pistolului de pulverizat sub presiune şi introduceţi furtunul de înaltă presiune în acesta. Împingeţi clema spre interior, până se fixează. Verificaţi trăgând de furtunul de înaltă presiune, dacă îmbinarea s-a făcut corect. Figuri ATENŢIE Impurităţile din apă pot afecta pompa de înaltă presiune şi accesoriile. Pentru protecţia acestora vă recoman-

Funcţionarea 몇 PRECAUŢIE Funcţionarea uscată timp de mai mult de 2 minute poate duce la deteriorarea pompei de înaltă presiune. În cazul în care aparatul nu generează presiune timp de 2 minute, opriţi-l şi procedaţi conform instrucţiunilor din capitolul "Remedierea defecţiunilor". Figură Eliberaţi şi blocaţi maneta pistolului. În cazul pauzelor mai lungi (peste 5 min) se deconectează aparatul de la întrerupător „0/OFF“. Încheierea utilizării 몇 PRECAUŢIE Deconectaţi furtunul de presiune de la pistolul manual de pulverizat sau de la aparat numai atunci, când sistemul de află în stare depresurizată. Eliberaţi maneta pistolului. Opriţi aparatul „0/OFF“. Trageţi fişa din priză. Închideţi robinetul de apă. Apăsaţi maneta pistolului de pulverizat sub presiune pentru a elimina presiunea încă existentă în sistem. Blocaţi maneta pistolului. Deconectaţi aparatul de la sursa de alimentare cu apă. RO – 9 Transportare şi depozitare Remedierea defecţiunilor 몇 PRECAUŢIE Pericol de rănire şi deteriorare a aparatului! La transport şi depozitare, ţineţi cont de greutatea aparatului. PERICOL Pericol de electrocutare. Înaintea tuturor lucrărilor la aparat, opriţi aparatul şi scoateţi ştecherul din priză. Transportul manual Aparatul nu funcţionează Apăsaţi maneta pistolului manual de pulverizat, aparatul porneşte. Verificaţi dacă tensiunea indicată pe plăcuţa de tip coincide cu tensiunea sursei de alimentare. Verificaţi cablul de alimentare, pentru a vedea dacă este deteriorat. Ridicaţi aparatul de la mânerul de transport şi transportaţi-l în acest fel Trageţi aparatul de mânerul de transport. Transportul în vehicule Asiguraţi aparatul contra alunecării şi răsturnării. Depozitarea aparatului Aparatul nu ajunge la presiunea dorită Amplasaţi aparatul pe o suprafaţă plană. Depozitaţi la aparat accesoriile corespunzătoare dispozitivului. În cazul depozitării pe perioade îndelungate, de ex. iarna, ţineţi cont suplimentar de indicaţiile din capitolul Îngrijire. Deschideţi robinetul de apă în totalitate. Evacuarea aerului din aparat: Porniţi aparatul cu furtunul de înaltă presiune deconectat şi lăsaţi-l să funcţioneze (max. 2 min.), până ce apa iese pe ieşirea de înaltă presiune fără a conţine bule de aer. Opriţi aparatul şi racordaţi furtunul de înaltă presiune. Se scoate, cu un cleşte, filtrul de la racordul de apă şi se spală sub jet de apă. Protecţia împotriva îngheţului ATENŢIE Dacă nu goliţi complet aparatul şi accesoriile, acestea pot fi distruse de îngheţ. Goliţi complet aparatul şi accesoriile acestuia şi feriţi-le de îngheţ. Pentru evitarea deteriorărilor: Goliţi în totalitate apa din aparat: Porniţi aparatul cu furtunul de înaltă presiune şi racordul la sursa de alimentare cu apă deconectaţi (max. 1 minut) şi aşteptaţi până când nu mai iese apă din racordul de presiune înaltă. Opriţi aparatul. Aparatul şi toate accesoriile trebuie depozitate întro încăpere ferită de îngheţ. Oscilaţii puternice de presiune Curăţaţi duza de înaltă presiune: îndepărtaţi cu un ac murdăria din gaura duzei şi apoi clătiţi din faţă cu apă. Verificaţi cantitatea de apă de alimentare. Aparatul nu este etanş O mică neetanşeitate a aparatului este condiţionată de motive tehnice. În caz de neetanşeitate mare, adresaţi-vă service-ului. Îngrijirea şi întreţinerea Soluţia de curăţat nu este aspirată Aparatul nu necesită întreţinere. Îngrijirea PERICOL Pericol de electrocutare. Înaintea tuturor lucrărilor la aparat, opriţi aparatul şi scoateţi ştecherul din priză. Curăţarea sitei din racordul de apă Curăţaţi la intervale regulate sita din racordul de apă. ATENŢIE Aceasta nu poate fi deteriorată. Îndepărtaţi cuplajul de la racordul de apă. Figură Scoateţi sita (de exemplu, cu un cleşte) curăţaţi-o sub un jet de apă curentă şi apoi introduceţi-o la loc. Desprindeţi lancea de pe pistolul de pulverizat sub presiune şi lucraţi doar cu pistolul sau folosiţi o lance cu reglaj de presiune şi rotiţi-o în poziţia „Mix“ Se scot filtrele de la furtunul de aspiraţie detergent şi se curăţă sub jet de apă. Verificaţi furtunul de aspiraţie pentru soluţia de curăţat să nu fie îndoit. Accesorii şi piese de schimb Utilizați doar accesorii și piese de schimb originale; acestea oferă garanția unei funcționări sigure și fără defecțiuni a aparatului. Informații referitoare la accesorii și piese de schimb se găsesc la adresa www.kaercher.com. RO – 10

În fiecare ţară sunt valabile condiţiile de garanţie publicate de distribuitorul nostru din ţara respectivă. Eventuale defecţiuni ale acestui aparat, care survin în perioada de garanţie şi care sunt rezultatul unor defecte de fabricaţie sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanţie, prezentaţi-vă cu chitanţa de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată. Pentru adrese accesaţi: www.kaercher.com/dealersearch K 2 Premium

Grad de protecţie IP X5 Declaraţie UE de conformitate Clasa de protecţie

Siguranţă pentru reţea (temporizată)

l/min Presiunea de lucru

MPa Presiunea maximă admisă

Racordul de apă Caracteristicile de performanţă Debit, apă 5,5 Debit maxim 6,0 Debit, agent de curăţare 0,3 Forţa de recul a pistolului de pulverizat MPa 5,2 l/min l/min l/min

Valori determinate conform EN 60335-2-79 Valoare vibraţie mână-braţ Nesiguranţă K <2,5 0,3 m/s2 m/s2 Nivel de zgomot LpA Nesiguranţă KpA

dB(A) dB(A) Nivelul puterii energiei LWA + nesiguranţă KWA

dB(A) Dimensiuni şi masa Lungime

Greutate în stare de funcţionare cu accesorii 4,7 Prin prezenta declarăm că aparatul desemnat mai jos corespunde cerinţelor fundamentale privind siguranţa în exploatare şi sănătatea incluse în directivele UE aplicabile, datorită conceptului şi a modului de construcţie pe care se bazează, în varianta comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declaraţie îşi pierde valabilitatea. Produs: Aparat de curăţare sub presiune Tip: 1.673-xxx Directive UE respectate: 2000/14/CE 2014/30/UE 2006/42/CE (+2009/127/CE) 2011/65/UE Norme armonizate utilizate: EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 Procedura de evaluare a conformităţii: 2000/14/CE: Anexa V Nivel de zgomot dB(A) măsurat: garantat: Semnatarii acţionează în numele şi prin împuternicirea conducerii societăţii. 5,6 5,8 kg CEO Se rezervă dreptul la modificări tehnice. Head of Approbation Însărcinat cu elaborarea documentaţiei: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2016/01/01
