K2 PREMIUM HOME - Idropulitrice KARCHER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Idropulitrice
Marca	KARCHER
Modello	K2 PREMIUM HOME
Alimentazione elettrica	220-240 V ~ 50-60 Hz, 6 A
Pressione di esercizio	8 MPa (max 11 MPa)
Portata d'acqua	5,5 l/min (max 6,0 l/min)
Peso (con accessori)	5,8 kg
Dimensioni (L x l x A)	280 x 242 x 783 mm
Serbatoio detergente	Integrato, con tubo di aspirazione
Funzione arresto automatico	Sì
Protezione antigelo	Sì, svuotamento completo raccomandato
Livello sonoro (LWA)	91 dB(A)
Vibrazione (valore mano-braccio)	< 2,5 m/s² (incertezza 0,3 m/s²)
Classe di protezione	II
Grado di protezione	IP X5
Accessori inclusi	Pistola ad alta pressione, tubo flessibile ad alta pressione, lancia Vario Power, lancia rotabuse, spazzola di lavaggio, ugello schiuma
Manutenzione	Pulizia regolare del filtro di ingresso dell'acqua
Pezzi di ricambio	Disponibili su www.kaercher.com
Garanzia	Secondo le condizioni locali (vedi manuale)

Domande frequenti - K2 PREMIUM HOME KARCHER

Come usare il detergente con il K2 PREMIUM HOME ?

Per utilizzare un detergente, assicurarsi che la lancia sia in posizione "Mix" (se usata con la lancia Vario Power) o utilizzare la pistola senza lancia. Il tubo di aspirazione del detergente preleva il prodotto dal serbatoio integrato. Spruzzare su una superficie asciutta, lasciare agire senza far seccare, poi risciacquare con getto ad alta pressione.

Cosa fare se l'apparecchio non sale di pressione?

Verificare che il rubinetto dell'acqua sia completamente aperto. Spurgare l'apparecchio facendolo funzionare senza tubo flessibile ad alta pressione per un massimo di 2 minuti fino a quando l'acqua esce senza bolle. Pulire il filtro di ingresso dell'acqua con una pinza. Se il problema persiste, contattare il servizio post-vendita.

Come spurgare l'apparecchio?

Mettere in servizio l'apparecchio senza tubo flessibile ad alta pressione collegato e senza alimentazione idrica (max. 1 minuto) fino a quando non esce più acqua dal raccordo ad alta pressione. Ciò consente di eliminare l'aria dal sistema.

Come proteggere l'apparecchio dal gelo?

Svuotare completamente l'acqua dall'apparecchio facendolo funzionare senza tubo flessibile ad alta pressione (max. 1 min). Conservare l'apparecchio e gli accessori in un luogo al riparo dal gelo. I danni da gelo non sono coperti dalla garanzia.

Come pulire il filtro di ingresso dell'acqua?

Rimuovere il raccordo di alimentazione dell'acqua, estrarre il filtro con una pinza piatta, pulirlo sotto acqua corrente e rimetterlo al suo posto. Fare attenzione a non danneggiare il filtro.

Quali accessori posso utilizzare con questa idropulitrice?

Utilizzare solo accessori e pezzi di ricambio originali KARCHER. Troverete una gamma completa su www.kaercher.com, comprese lance, spazzole, ugelli schiuma e filtri per l'acqua.

Cosa fare in caso di perdita d'acqua?

Una perdita minima può verificarsi in determinate condizioni. Se la perdita è significativa, spegnere l'apparecchio e contattare un servizio post-vendita autorizzato. Non tentare di riparare da soli.

Come riporre l'apparecchio dopo l'uso?

Dopo l'uso, rilasciare la pressione azionando la pistola. Pulire il filtro se necessario. Riporre l'apparecchio su una superficie piana, avvolgere il tubo flessibile e riporre gli accessori sui loro supporti. Proteggere l'apparecchio dal gelo in inverno.

Qual è la potenza sonora dell'apparecchio?

Il livello di potenza acustica garantito (LWA) è di 91 dB(A). Il livello di pressione acustica al posto di lavoro è di 75 dB(A) con un'incertezza di 3 dB(A). Indossare una protezione acustica se necessario.

Dove trovare il manuale di istruzioni completo?

Il manuale di istruzioni completo è disponibile per il download gratuito su siti come notice-facile.com. È inoltre possibile consultare il manuale originale fornito nella confezione.

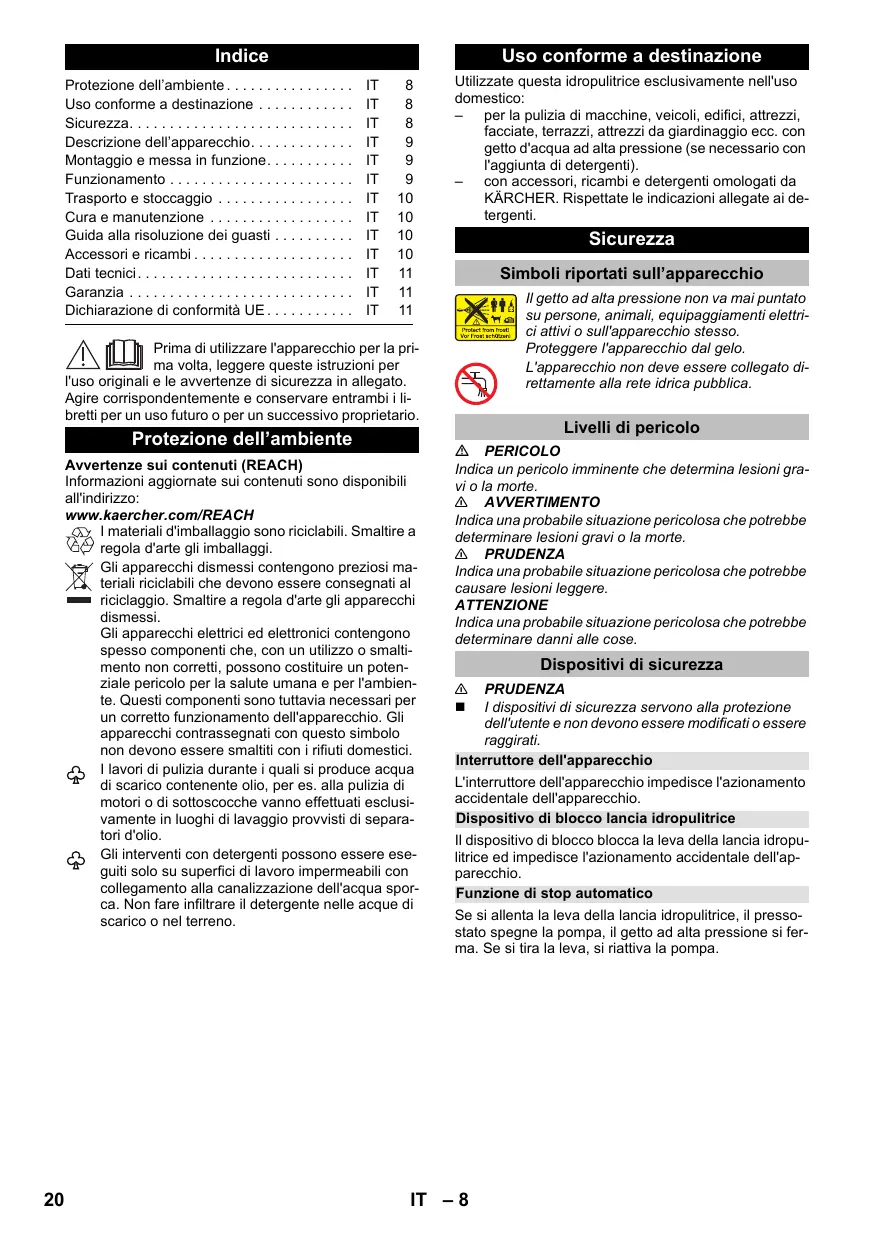

MANUALE UTENTE K2 PREMIUM HOME KARCHER

Protezione dell'ambiente IT 8

Uso conforme a destinazione IT 8

Sicurezza. IT 8

Descrizione dell'apparecchio. IT 9

Montaggio e messa in funzione. IT 9

Funzionamento IT 9

Trasporto e stoccaggio IT 10

Cura e manutenzione IT 10

Guida alla risoluzione dei guasti . IT 10

Accessori ericambi. IT 10

Dati tecnici. IT 11

Garanzia IT 11

Dichiarazione di conformità UE. IT 11

Prima di utilizzare l'apparecchio per la primaolta,leggerequesteistruzioni per

I'uso originali e le avventenze di sicurezza in allegato.

Agire correspondente e conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

Protezione dell'ambiente

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

I materiali d'imballaggio sono riciclabili. Smaltire a regola d'arte gli imballaggi.

Gli apparecchi dismessi contengono preziosi materiali riciclabili che devono essere consegnati al riciclaggio. Smaltire a regola d'arte gli apparecchi dismessi.

Gli apparecchi elettrici ed elettronici contengono spesso componenti che, con un utilizzo o smaltimento non corretti, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tutvavia necessari per un correto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smalliti con i rifiuti domestici.

I lavori di pulizia durante i quali si produce acqua di scarico contente olio, per es. alla pulizia di motori o di sottoscocce vanno effettuati esclusivamente in luoghi di lavaggio provvisti di separatori d'olio.

Gli interventi con detergenti sono essere eseguiti solo su superfici di lavoro impermeabili con collegamento alla canalizzazione dell'acqua sporca. Non fare infiltrare il detergente nelle acque di scarico o nel terreno.

Uso conforme a destinazione

Utilizzate esta idropulitrice esclusivamente nell'uso domestico:

per la pulizia di macchine, veicoli, edifici, attrezzi, faciate, terrazzi, attrezzi da giardinaggio ecc. con getto d'acqua ad alla pressione (se necessario con l'aggiunta di detergenti).
- con accessori, ricambi e detergenti omologati da KÄRCHER. Rispettate leindicazioni algete ai detergenti.

Sicurezza

Simboli riportati sull'apparecchio

Il getto ad alla pressione non va mai PDTATU si persona, animali, equipaggiamenti elettrici attivi o sull'appareccchio stesso.

Proteggere l'apparecchio dal gelo.

L'apparecchio non deve essere collegato direttamente alla rete idrica pubblica.

Livelli di pericolo

PERICOLO

Indica un pericolo imminente che determina lesioni gravi o la morte.

AVVERTIMENTO

Indica una probabile situazione pericolosa che potrebber determinare lesioni gravi o la morte.

PRUDENZA

Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebber determinare danni alle cose.

Dispositivi di sicurezza

PRUDENZA

I dispositi di sicurezza servono alla protezione dell'utente e non devono essere modificati o essere raggirati.

Interruttore dell'apparecchio

L'interruttore dell'apparecchio impedisce l'azionamento occidentale dell'apparecchio.

Dispositivo di blocco lancia idropulitrice

Il disposisivo di blocco blocca la leva della lancia idropulitrice ed impedisce l'azionamento accidentale dell'apparecchio.

Funzione di stop automatico

Se si allenta la leva della lancia idropulitrice, il pressostato spegne la pompia, il getto ad alta pressione si ferma. Se si tira la leva, si riattiva la pompia.

Descrizione dell'apparecchio

Il volume di fornitura dell'apparecchio (in funzione del modello) è riportato sulla confezione. Le presenti struzioni per l'uso descrivono tutte le opzioni possibili.

Per le figure vedi page con grafico

1 Attacco alta pressione
2 Interruttore dell'apparechio _,0 / OFF^ /I/ON
3 Gancio di conservazione
4 Maniglia di trasporto
5 Maniglia per trasporto
6 Collegamento dell'acqua con filtering montato
7 Tubo flessibile di aspirazione per detergente (con filtrò)
8 Coperchio serbatoio detergente
9 Serbatoio detergente
10 Giunto per collegamento dell'acqua
11 Custodia per lancia
12 Custodia per Iancia dell'idropulitrice
13 Cavo di allacciamento alla rete con connettore
14 Ruota trasporto
15 Lancia dell'idropulitrice
16 Dispositivo di blocco lancia idropulitrice
17 Morsetto per tubo flessibile di alta pressione
18 Tubo flessibile alta pressione

• Accessorio opzionale

19 Lancia con ugello alla pressione
Per operazioni normali di pulizia.
20 Lancia con fresa per lo sporco
Per lo sporco più resistente
21 Lancia con regolazione della pressione (Vario Power)
Per operazioni di pulizia più comuni.
La pressione di lavoro è regolabile in modo continuo. Per regolare la pressione di lavoro, rilasciare la leva della pistola a spruzzo e girare la lancia nella posizione desiderata. In posizione "Mix" è possibile aggungere del detergente.
22 Spazzola di lavaggio
23 Spazzola di lavaggio rotante (ad es. per la pulizia dell'auto)
24 Ugello per schiumatura con contentatore del detergente
Per schiuma detergente potente.

Aggiuntivamente necessario

25**Tubo flessibile per l'acqua rafforzato di tessuto con giunto commerciale.
Diametro minimo 1/2 police (13 mm)
Lunghezza minima 7,5 m

Montaggio e messa in funzione

Per le figure vedi-page con grafico

Ilustrazioni A - D
Prima della messa in funzione montare i componenti singoli dell'apparechio.
Posizionare l'apparecchio su una superficie piana.
Ilustrazioni E-F
Estrarre il morsetto alla lancia dell'dipulitrice ed insere il tubo flessibile per alla pressione nella lancia.
Introduire il morsetto fino al suo aggancio. Accertarsi del corretto aggancio tirando il tubo flessibile di alta pressione.
Figure 6 - I

ATTENZIONE

Impurità nell'acqua possono danneggiare la pompa ad alta pressione e gli accessori. Consigliamo come protezione di utilizzare il filtrlo per l'acqua KÄRCHER (accessorio speciale, codice d'ordine 4.730-059).

Funzionamento

PRUDENZA

Un funzionamento a secco di altre 2 minuti determina dei danneggiamenti sulla pompa ad alta pressione. Nel caso in cui l'apparecchio non produca una pressione entro 2 minuti, spagnere l'apparecchio e procedere secondo le indicazioni riportate al capitolo „Guida alla risoluzione dei guasti".

Funzionamento ad alta pressione

PRUDENZA

Mantenere una distanza minima di 30 cm dal getto durante la pulizia di superfici verniciate, in modo da evitare danneggiamenti.

ATTENZIONE

Non usare la fresa per pulire pneumatici di auto, vernici o superfici sensibili, rischio di danneggiamento.

Figure J - K

Funzionamento con spazzola di lavaggio

ATTENZIONE

Pericolo di danni alla vernice

Per lavori con spazzola di lavaggio,questa deve essere esente da sporco o altre particelle.

Note: Se necessario, è possible utilizzato le spazzole di lavaggio per lavorare con detergenti.

Funzionamento con detergente

Indicazione: Il detergente può essere aggiunto solo con Bassa pressione.

Figure L - M
in opzione
Figura N

Metodo di pulizia consigliato

→ Spruzzare misuratamente il detergente e lasciare agire (non asciugare) sulla superficie asciutta.
Sciacquare lo sporco sciolto con il getto alta pressione.

Dopo il funzionamento con il detergente

Dop gli intervenenti con il detergente: Sciacquare l'apparecchio in funzione per circa 1 minuto.

Interrompere il funzionamento

Figura 0
Rilasciare la leva della lancia dell'idropulitrice e bloccarla.
Durante pause di lavoro prolongate (più di 5 min.) specnere ancè l'apparecchio „0/OFF".

Terminare il lavoro

PRUDENZA

Scollegare il tubo flessibile ad alta pressione alla Ianca idropulitrice o dall'on systema depressurizzato.

Rilasciare la leva della lancia idropulitrice.
→ Specnere l'apparecchio ,0/OFF".
Togliere la spina di alimentazione alla presa.
Chiudere il rubinetto.
Premere la leva della lancia dell'idropulitrice in modo da scaricare la pressione ancorta presente nelsystema.

Bloccare la leva della lancia idropulitrice.
Scollegare l'apparecchio dall'alimentazione idrica.

Trasporto e stoccaggio

PRUDENZA

Pericolo di lesions e di danneggiamento! Osservare il peso dell'apparecchio durante il trasporto e lo stoccaggio.

Posizione manuale

Sollevare l'apparecchio con l'apposto manico e trasportarlo.
Sollevare l'apparecchio dal manico di trasporto.

Posizione in veicoli

Bloccare l'apparecchio in modo tale che non possa scivolare o ribaltarsi.

Deposito dell'apparecchio

Depositar la spazzatrice su una superficie piana.
Conservare gli accessori dell'attrezzo corrispondente nell'apparecchio.

Prima di depositi di lunga durata, per es. in inverno, rispettareanche le avventenze riportate al capitolo Cura.

Antigelo

ATTENZIONE

Apparecchi e accessori non completamente svuotati potrebbero venire danneggiati dal gelo. Svuotare completamente l'apparecchio e gli accessori e proteggerli dal gelo.

Per evitare danni:

Svuotare completeness l'acqua dall'appareccchio: accendere l'appareccchio除去 tubo flessibile di alta pressione collegato e除去 l'alimentazione idrica collegata (max. 1 min) ed attendere sono a quando dal raccordo di alta pressione non fuorie-sce più dell'acqua. Specnere l'appareccchio.
Conservare l'apparecchio e tutti gli accessori in un ambiente protetto dal gelo.

Cura e manutenzione

L'apparecchio èswana manutenzione.

Cura

PERICOLO

Pericolo di scossa elettrica.
→ Prima di eseguire qualsiasi lavoro, spegnere l'apparecchio e staccare la spina.

Pulizia del filtrone nel raccordo dell'acqua

Pulire regolarmente il filtro nel raccordo dell'acqua.

ATTENZIONE

Non danneggiar eil filtro.
Rimuovere il giunto dall'attacco dell'acqua.

Figura P
Estrarre il filtrlo (ad es. con una pinza piatta), pulirlo molto acqua corrente e insertirlo di nuovo.

Guida alla risoluzione dei quasti

PERICOLO

Pericolo di scossa elettrica.

→ Prima di eseguire qualsiasi lavoro, spegnere l'apparecchio e staccare la spina.

L'apparecchio non funziona

Premere la leva della lancia idropulitrice e l'apparecchio si attiva.
Controllare se la tensione dichiarata sulla targhetta coincide con la tensione della fonte di energia.
Verificare la presenza di eventuali danni sul cavo di allacciamento alla rete.

L'apparecchio non raggiunge pressione

→ Aprire completeness rubinetto.
Eliminare l'aria dall'apparecchio:Accendere l'apparecchioswana tuboflessibile di alta pressione collegato ed attendere (max.2 minuti) finche l'accua che fuorisesce sia priva di bolle d'aria dal raccordo di alta pressione. Spegnere l'apparecchio e collegare il tubo lessibile di alta pressione.
Estrarre il filtrone nel raccordo dell'accua con una pinza piatta e lavarlo sotto acqua corrente.

Forti variazioni di pressione

Pulire l'ugello ad alla pressione: Rimuovere con un ago lo sporco dai fori degli ugelli e sciacquare con acqua dalla parte anteriore.
Controllare l'afflusso di acqua.

L'apparecchio perde

Alcune cause tecniche fanno si che ci sua laie permeabilità dell'apparechio. In caso di permeabilità elevata rivolgersi ai servizio clienti autorizzato.

Il detergente non viene aspirato

→ Scollegare la lancia alla lancia dell'idropulitrice e lavorare solo con la lancia dell'idropulitrice o utilizzare la lancia con regolazione della pressione e ruotare in posizione „Mix"
Staccare ilchio dal tubo flessibile di aspirazione per detergente e lavarlo sotto acqua corrente.
Controllare se il tubo flessibile di aspirazione per detergente presenti delle incrinature.

Accessoriericambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Dati tecnici

	K 2 Basic	K 2 Compact	K 2 Premium
Attacco elettrico
Tensione	220-2401~50-60		VHz
Potenza assorbita	6		A
Grado di protezione	IP X5
Classe di protezione	II		回
Protezione rete (fusibile ritarda-to)	10		A
Collegamento idrico
Pressione in entrata (max.)	1,2		MPa
Temperatura in entrata (max.)	40		°C
Portata (min.)	8		l/min
Dati potenza
Pressione di esercizio	8		MPa
Pressione max. consentita	11		MPa
Portata, acqua	5,2	5,5	l/min
Portata massima	6,0		l/min
Portata, detergente	0,3		l/min
Forza repulsiva della lanciaidropulitrice	11	12	N
Valori rilevati secondo EN 60335-2-79
Valore di vibrazione mano-bracioDubbio K	<2,50,3		m/s2m/s2
Pressione acustica LpADubbio KpA	753		dB(A)dB(A)
Pressione acustica LwA + Dub-bio KwA	91		dB(A)
Dimensioni e Pesi
Lunghezza	280	280	mm
Larghezza	176	242	mm
Altezza	443	783	mm
Peso, pronto all'uso con acces-sori	4,7	5,6	5,8	kg

Con riserva di modifiche tecniche.

Garanzia

Le condizioni di garanzia valgono nel rispetto voaese di pubblicazione da parte della notre società di vendita competente. Entro il terme di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti alla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Gli indirizzi li trovate sotto:

Dichiarazione di conformità UE

Con la presente si dichiara che la macchina qui di seguito individata, in base alla sua concezione, al tipo di costruzione e nella versione da moi introdotta sul mercato, è conforme ai requisiti fondamenti di sicurezza e di sanità delle direttive UE. In caso di modifiche apporte alla macchina sulla ricerca consenso, la presente di chiarazione perde agli validità.

Prodotto: Idropultrice

Modelo: 1,673-xxx

Direttive UE pertinenti

2000/14/CE

2014/30/UE

Norme armonizzate applicate

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 62233: 2008

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 89

Garantito: 91

I firmatari agiscono su incarico e con la procura dell'aministrazione.

Responsabile della documentazione:

S. Reiser

Funcionamento con detergente

Vycistete sito na privodu vody

Utilizi di doar accesori si piese de schimb originale; acestea ofera garantia unei funzioni rigura si fara defectioni a aparatului.

Informatii referitoare la accessori si piese de schimb segasesc la adresa www.kaercher.com.

Date tehnice

Procedura de evaluates a conformitài:

2000/14/CE: Anexa V

Nivel de zgomot dB(A

māsurat: 89

garantat: 91

Semnatarii actioneaza in numele si prin imputernicirea conducerei societati.

H.Jenner

CEO

S. Reiser

Head of Approbation

Insarcinat cu elaborarea documentatiei:

S. Reiser

Sargat ieri ci no sala.

Aparatu nudrkit pieslegt tie si pie publiskas dzerama udens sistemas.

Riska pakapes

BISTAMI
