ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DW 45 18.0-EC Flex

el Auθεντικές οδηγίες χειρισμού 146

Χρησιμοποιούμενα σύμβολα ..... 146

Σύμβολα στο μηχάνημα ..... 146

Για την ασφάλειά σας 146

Θόρυβος και κραδασμός 148

Τεχνικά χαρακτηριστικά ..... 149

Με μια ματιά ..... 150

Οδηγίες χρήσης ..... 152

Συντήρηση και φροντίδα ..... 157

Υποδείξεις απόσυρσης ..... 158

Μεταφορά 158

Δήλωση πιστότητας (ε. . . . . . . . . . 158

Αποκλεισμός ευθύνης. . . . . . . . . . . . 158

Χρησιμοποιούμενα σύμβολα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Δηλώνει άμεση απειλή κινδύνου.

Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος θανάτου ή βαρειών τραυματισμών.

ΠΡΟΣΟΧΗ!

Δηλώνει μία ενδεχομένως επικίνδυνη

κατάσταση. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος τραυματισμών ή υλικών ζημιών.

ΥΠΟΔΕΙΞΗ

Δηλώνει συμβουλές εφαρμογής και σημαντικές πληροφορίες.

Σύμβολα στο μηχάνημα

Πριν τη θέση σε λειτουργία διαβάστε τις οδηγίες χειρισμού!

Μετασχηματιστής ασφαλείας ανθεκτικός σε βραχυκύκλωμα!

Επαναφορτιζόμενη μπαταρία ιόντων λιθίου

Προστατέψτε τον συσσωρευτή από τη ζέστη, π. χ. επίσης από διαρκή ηλιακή ακτινοβολία, και φωτιά.

Υπάρχει κίνδυνος έκρηξης!

Μην πετάτε την μπαταρία στη φωτιά.

Υπάρχει κίνδυνος έκρηξης!

Το εργαλείο είναι κατάλληλο μόνο για τη χρήση σε κλειστούς χώρους. Μην εκθέσετε το εργαλείο στη βροχή. Αποθηκεύετε το ηλεκτρικό εργαλείο και τους συσσωρευτές σε στεγνούς χώρους.

Εκρέοντα υγρά μπαταρίας μπορούν να οδηγήσουν σε ερεθισμούς του δέρματος ή εγκαύματα.

Υποδείξεις απόσυρσης (βλ. στη σελίδα 158)

Για την ασφάλειά σας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν τη χρήση του στιλβωτή διαβάστε και τηρήστε:

• τις παρούσες οδηγίες χειρισμού,
• τις «Γενικές υποδείξεις ασφαλείας» σχετικά με τη χρήση ηλεκτρικών εργαλείων στο επισυναπτόμενο φυλλάδιο (αρ. φυλλαδίου: 315.915),
• τις για τον τόπο εργασίας ισχύοντες κανόνες και προδιαγραφές σχετικά με την πρόληψη ατυχημάτων.

Ο στιλβωτής αυτός είναι κατασκευα-σμένος σύμφωνα με τα τελευταία δεδομένα της τεχνικής και τους αναγνωρισμένους κανόνες τεχνικής ασφάλειας. Ωστόσο μπορούν κατά τη χρήση του να προκύψουν κίνδυνοι για τη σωματική ακεραιότητα και τη ζωή του χρήστη ή τρίτων ή αντίστοιχα ζημιές στο μηχάνημα ή άλλες υλικές ζημιές.

Ο στιλβωτής πρέπει να χρησιμοποιείται μονο

• για την αρμόζουσα χρήση,
• σε άψογη κατάσταση από πλευράς τεχνικής ασφάλειας.

Οι βλάβες που έχουν αρνητική επίπτωση στην ασφάλεια, πρέπει να αντιμετωπίζονται αμέσως

Αρμόζουσα χρήση

Το κατσαβίδι μπαταρίας, ξηράς δόμησης DW 45 18.0-EC προορίζεται

-για την επαγγελματική χρήση στη βιομηχανία και βιοτεχνία,
-για το βίδωμα τοίχων ξηράς δόμησης, πρεσαριστών πλακών νοβοπάν ή πλακών από ίνες επάνω σε ξύλο ή μέταλλο με βίδες ταχείας κοχλίωσης.
-για την τοποθέτηση λαμαρινόβιδων ή ξυλόβιδων στην εσωτερική δόμηση,
-για τη χρήση με γι' αυτό κατάλληλο και από τον κατασκευαστή για το παρόν μηχάνημα συνιστώμενο εργαλείο.

Ο γεμιστήρας ταχυβιδωτήρας Μ-DW προορίζεται για το ταχύ βίδωμα τρυπανόβιδων, νοβοπανόβιδων και ξυλόβιδων.

Ο γεμιστήρας ταχυβιδωτήρας επιτρέπεται να χρησιμοποιείται μόνο σε συνδυασμό με τα ακόλουθα κατσαβίδια μπαταρίας, ξηράς δόμησης:

-DW 45 18.0-EC

Υποδείξεις ασφαλείας για κατσαβίδι μπαταρίας, ξηράς δόμησης και γεμιστήρα ταχυβιδωτήρα

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τις προδιαγραφές που συνοδεύουν το ηλεκτρικό εργαλείο. Παραλήψεις στην τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να έχουν ως συνέπεια ηλεκτροπληξία, πυρκαγιά και/ή βαριούς τραυματισμούς. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Κρατάτε το εργαλείο μόνο στις μονωμένες επιφάνειες λαβές κατά την εκτέλεση εργασιών, κατά τις οποίες το εργαλείο εφαρμογής μπορεί να συναντήσει κρυφούς ηλεκτρικούς αγωγούς.

Η επαφή με ένα ηλεκτροφόρο αγωγό μπορεί να θέσει υπό τάση επίσης μεταλλικά μέρη του μηχανήματος και να οδηγήσει σε ηλεκτροπληξία.

■ Κρατάτε πολύ γερά το ηλεκτρικό εργαλείο. Κατά το σφίξιμο και το λύσιμο των βιδών μπορούν να εμφανιστούν βραχυπρόθεσμα μεγάλες ροπές αντίδρασης.
■ Ασφαλίζετε το κατεργαζόμενο τεμάχιο. Το κατεργαζόμενο τεμάχιο που συγκρατείται με διατάξεις τάνυσης ή μέγγενη κρατιέται ασφαλέστερα απ' ότι με το χέρι σας.
■ Περιμένετε, μέχρι να ακινητοποιηθεί πλήρως το ηλεκτρικό εργαλείο, προτού το αποθέσετε. Το εργαλείο εφαρμογής μπορεί να μαγκώσει και να οδηγήσει σε απώλεια του ελέγχου του ηλεκτρικού εργαλείου.
■ Форάτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, ρούχα και γάντια μακριά από κινούμενα μέρη. Τα φαρδιά ρούχα, κοσμήματα ή μακριά μαλλιά μπορούν να πιαστούν από κινούμενα μέρη.
■ Μην κατευθύνετε το ηλεκτρικό εργαλείο προς το μέρος σας ή προς άλλα πρόσωπα κοντά σας.
■ Κατά την εργασία μην πιάνετε τον γεμιστήρα ή το σημείο που πρόκειται να βιδώσετε. Υπάρχει κίνδυνος τραυματισμού από συνθλίψεις ή αιχμηρές βίδες.
Χρησιμοποιείτε μόνον κατάλληλες λωρίδες βιδών σύμφωνα με το Κεφάλαιο „Τεχνικά χαρακτηριστικά”. Κατά τη χρήση άλλων βιδών μπορεί να υποστεί ζημιά ο γεμιστήρας ταχυβιδωτήρας.

Υποδείξεις ασφαλείας σχετικά με τη χρήση μπαταριών

■ Μην ανοίγεται τη μπαταρία. Υπάρχει κίνδυνος ηλεκτροπληξίας.
■ Προστατέψτε τη μπαταρία από υπερβολική θερμοκρασία, π.χ. από συνεχή έκθεση στον ήλιο, και από φωτιά, νερό και υγρασία. Υπάρχει κίνδυνος έκρηξης.

■ Σε περίπτωση ζημιάς ή μη ενδεδειγμένης χρήσης της μπαταρίας μπορούν να δημιουργηθούν ατμοί. Φροντίστε για φρέσκο αέρα και σε περίπτωση ενοχλήσεων αναζητήστε γιατρό. Οι ατμοί μπορούν να ερεθίσουν τις αναπνευστικές οδούς.
■ Σε περίπτωση λανθασμένης χρήσης μπορεί να διαρρεύσουν υγρά από την μπαταρία. Αποφεύγετε κάθε επαφή. Σε περίπτωση ακούσιας επαφής με τα υγρά, ξεπλύνετε αμέσως με νερό την αντίστοιχη θέση επαφής. Αν τα υγρά διεισδύσουν στα μάτια σας, αναζητήστε επιπλέον γιατρό. Τα διαρρέοντα υγρά των μπαταριών μπορεί να προκαλέσουν ερεθισμούς ή και εγκαύματα.
■ Φορτίζετε τις μπαταρίες μόνο με συσκευές φόρτισης που συνιστά ο κατασκευαστής. Συσκευή φόρτισης που προορίζεται για έναν συγκεκριμένο τύπο μπαταρίας μπορεί να δημιουργήσει κίνδυνο πυρκαγιάς, όταν χρησιμοποιείται με διαφορετικές μπαταρίες.
Η μπαταρία μπορεί να υποστεί ζημιά από αιχμηρά αντικείμενα, όπως π. χ. καρφί ή κατσαβίδι ή από εξωτερική άσκηση δύναμης. Μπορεί να προκληθεί ένα εσωτερικό βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη, την εμφάνιση καπνού, την έκρηξη ή την υπερθέρμανση της μπαταρίας.

Ειδικές υποδείξεις ασφαλείας

Για τη σήμανση του ηλεκτρικού εργαλείου χρησιμοποιείτε μόνον αυτοκόλλητες ετικέτες. Μην ανοίγετε τρύπες στο περίβλημα.

Θόρυβος και κραδασμός

Οι τιμές θορύβου και κραδασμών υπολογίστηκαν σύμφωνα με το Ευρωπαϊκό Πρότυπο EN 62841.

Η κατά Α αξιολογημένη ακουστική στάθμη θορύβων του μηχανήματος ανέρχεται χαρακτηριστικά:

-Ακουστική πίεση L pA: 71 dB(A);
-Ακουστική ισχύς L ωΑ: 82 dB(A);
-Ανασφάλεια Κ: 3 dB.
Συνολική τιμή κραδασμών (κατά το βίδωμα): -Τιμή εκπομπής α _h : <2,5 m/s ^2
-Ανασφάλεια Κ: 1,5 m/s

ΠΡΟΣΟΧΗ!

Οι τιμές μέτρησης που δίνονται ισχύουν για νέα μηχανήματα. Στην καθημερινή χρήση αλλάζουν οι τιμές θορύβων και κραδασμών.

i УПОДЕІЕН

Η στάθμη κραδασμών που δίνεται στις Οδηγίες αυτές έχει μετρηθεί σύμφωνα με μια μέθοδο μέτρησης τυποποιημένη βάσει του προτύπου EN 62841 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ηλεκτρικών εργαλείων μεταξύ τους. Επίσης αυτή είναι κατάλληλη για την προσωρινή εκτίμηση της φόρτισης με κραδασμούς. Η στάθμη κραδασμών που δίνεται αντιπροσωπεύει τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμογές με αποκλίνοντα εξαρτήματα- εργαλεία ή χωρίς επαρκή συντήρηση, τότε μπορεί να αποκλίνει και η στάθμη των κραδασμών. Αυτό μπορεί να αυξήσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας. Για την ακριβή εκτίμηση της φόρτισης με κραδασμούς θα πρέπει να ληφθούν υπόψη επίσης οι χρόνοι, κατά τους οποίους το μηχάνημα είναι απενεργοποιημένο ή λειτουργεί, χωρίς όμως να χρησιμοποιείται στην πραγματι- κότητα. Αυτό μπορεί να μειώσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας. Καθορίστε τα πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή πριν την επίδραση των κραδασμών, όπως για παράδειγμα: συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτωνεργαλείων, ζέσταμα των χεριών για το κράτημα, οργάνωση των βημάτων εργασίας.

ΠΡΟΣΟΧΗ!

Σε ακουστική πίεση άνω των 85 dB(A) να φοράτε ωτοασπίδες.

Τεχνικά χαρακτηριστικά

		DW 45 18.0-EC
Τύπος συσκευή		Κατσαβίδι μπαταρίας,ξηράς δόμησης
Μπαταρία Ah		AP 18.0/2,5AP 18.0/5,0
Αριθμός στροφών στο ρελαντί	min^-1	0-4500
Μέγ. ροπή στρέψης Nm (Soft/Hard) 6/28
Υποδοχή εργαλείου		1/4" (6,35 mm)Κλειδί Allen
Βάρος σύμφωνα με «ΕΡΤΑ-procedure 01/2003» (χωρίς μπαταρία)	kg 0,98
Βάρος επαναφορτιζό-μενης μπαταρίας- AP 18.0/2,5- AP 18.0/5,0	kgkg	0,420,72
Γεμιστήρας ταχυβιδωτήρας
Μήκος mm		273
Βάρος, χωρίς λωρίδα βιδών kg		0,48
Βίδες ανά λωρίδα (μέγ.)		50
Μέγεθος βίδας– Μήκος– μέγ. διάμετρος στελέχους	mmmm	554,2

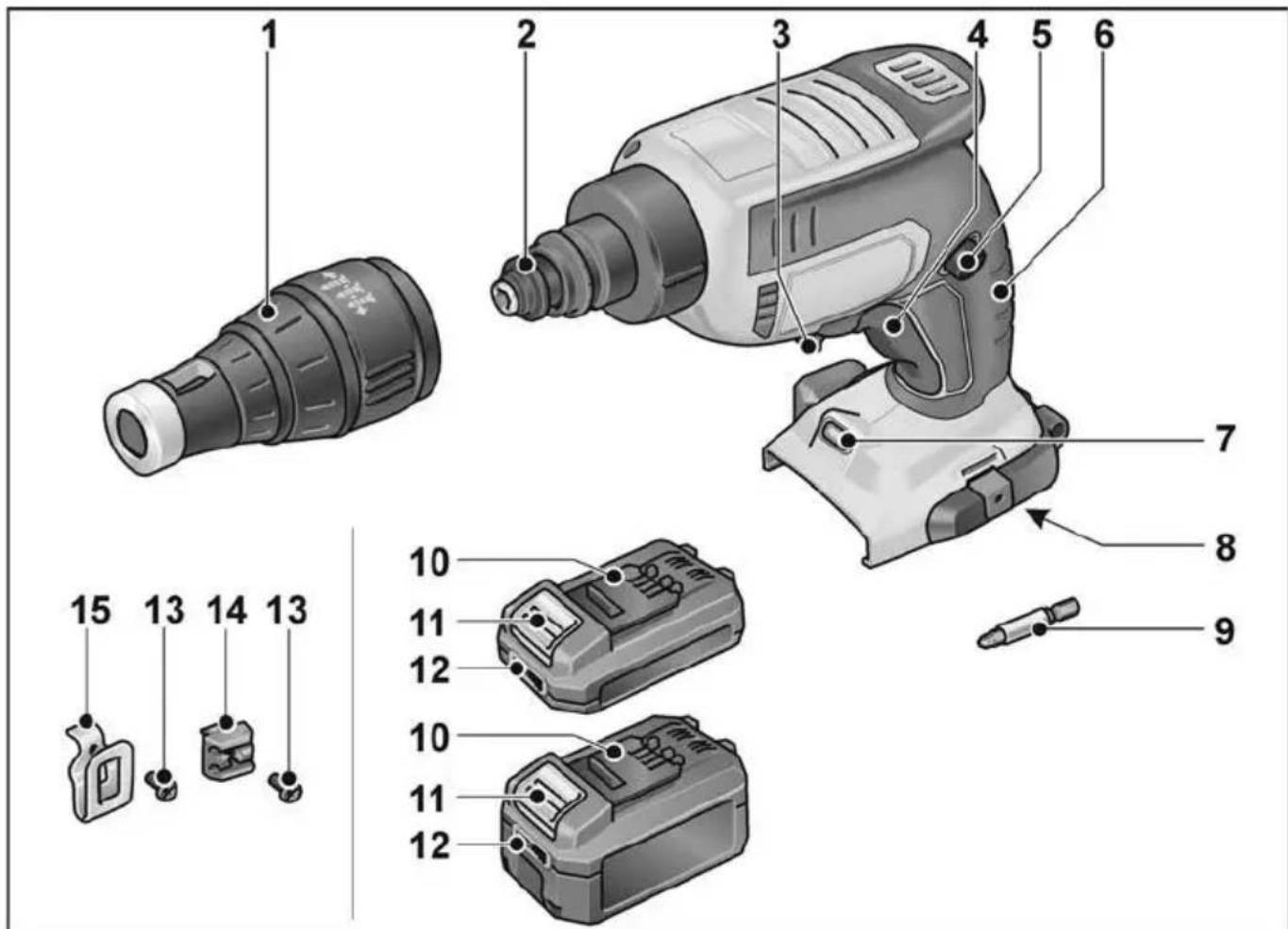

Με μια ματιά

1 Κάλυκας οριοθέτησης

2 Y π o δ o x ή

3 Μοχλός για την επιλογή της κατεύθυνσης λειτουργίας (περιστροφή προς τα δεξιά/ περιστροφή προς τα αριστερά)

4 Διακόπτης On/Off με λειτουργία γκαζιού

5 Κουμπί ακινητοποίησης

6 X ε 1 ρ o λ α β

7 Φ ω τι σ μ ός

8 Υποδοχή μπαταρίας
9 M ú τ η β 1 δ
10 Μπαταρία ιόντων λιθίου (2,5 Ah ή 5,0 Ah)
11 Πλήκτρο απομανδάλωσης μπαταρίας
12 Ένδειξη φόρτισης μπαταρίας
13 Bída στερέωσης
14 Υποδοχή μύτης βιδώματος
15 Γάντζος ανάρτησης σε ζώνη ή

X ω ρ o u ε ρ

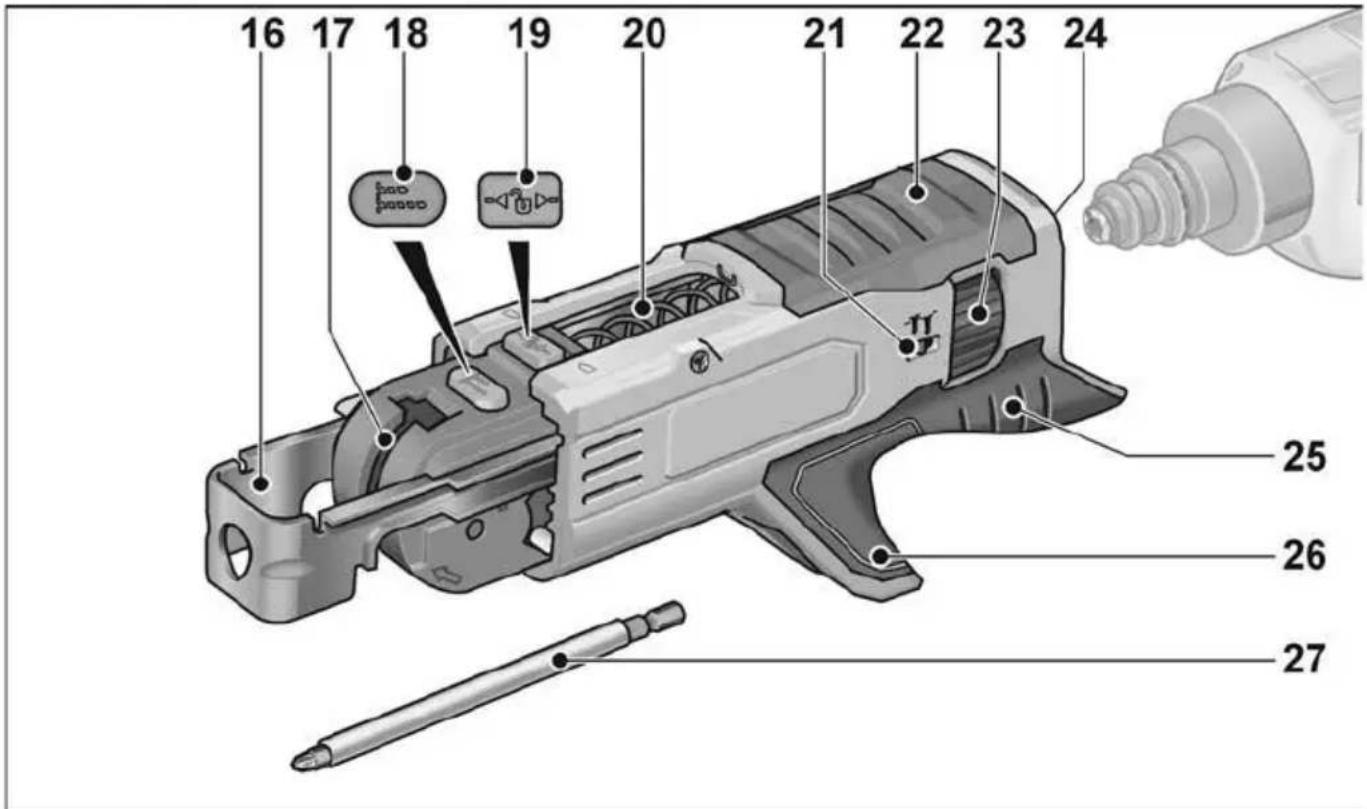

16 17 18 19 20 21 22 23 24 25 26 27

16 Οριοθέτης βάθους
17 Ράγα οδήγησης για ιμάντα βιδών
18 Κουμπί ακινητοποίησης για μήκος βιδών
19 Κουμπί ασφάλισης
20 Ελατήριο
21 Ένδειξη για βάθος βιδώματος

22 Περίβλημα
23 Ρυθμιστικός τροχός για βάθος βιδώματος
24 Υποδοχή
25 Χειρολαβή
26 Κοιλότητα υποδοχής για ιμάντα βιδών
27 Mútη βιδών

Οδηγίες χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο αφαιρέστε τις μπαταρίες από τη συσκευή.

Πριν τη θέση σε λειτουργία

■ Ξεπακετάτερε τον στιλβωτή και ελέγξτε τον για την πληρότητα της παράδοσης και τυχόν ζημιές από τη μεταφορά.

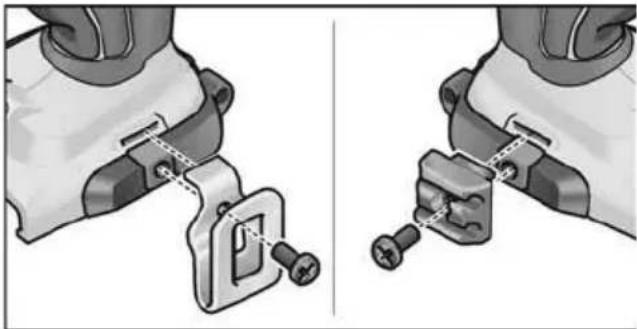

■ Στερεώστε το γάντζο ανάρτησης σε ζώνη ή την υποδοχή μύτης βιδώματος με τη βίδα στερέωσης.

Εισαγωγή / αλλαγή μπαταρίας

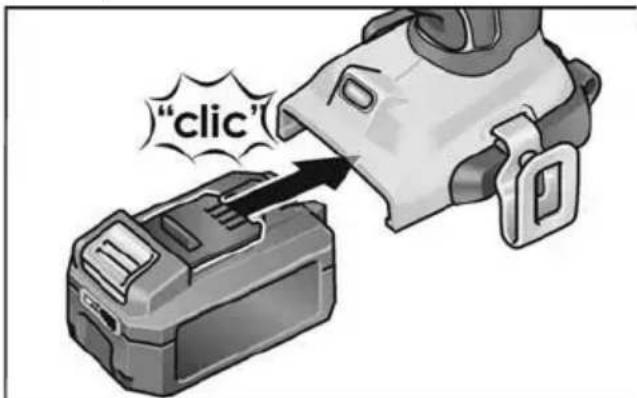

■ Εισάγετε τη φορτισμένη μπαταρία πλήρως στο ηλεκτρικό εργαλείο μέχρι να κουμπώσει.

"click"

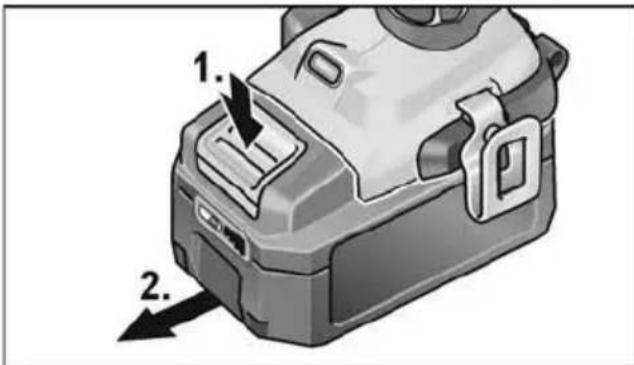

■ Για την εξαγωγή της μπαταρίας πατήστε τα πλήκτρα απομανδάλωσης (1.) και τραβήξτε την προς τα έξω (2.).

Όσο δε χρησιμοποιείται, προστατέψτε τις επαφές της μπαταρίας. Κινούμενα μεταλλικά εξαρτήματα μπορούν να βραχυκυκλώσουν τις επαφές - κίνδυνος έκρηξης και φωτιάς!

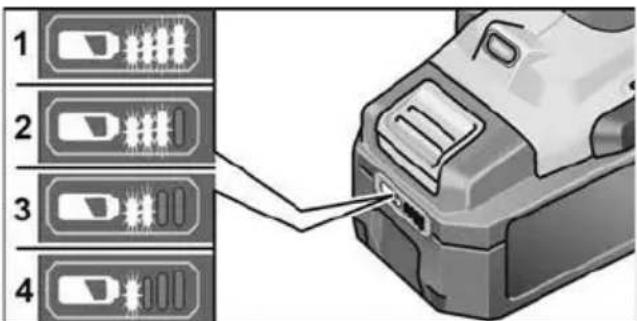

Κατάσταση φόρτισης της μπαταρίας

■ Πατώντας το πλήκτρο μπορείτε να ελέγξετε την κατάσταση φόρτισης της μπαταρίας μέσω των λυχνιών LED.

1 2 3 4

Αν αναβοσβήνει μια από τις λυχνίες LED, πρέπει να φορτίσετε τη μπαταρία. Αν μετά το πάτημα του πλήκτρου δεν ανάβει καμία λυχνία LED, η μπαταρία είναι ελαττωματική και πρέπει να αντικατασταθεί. Η ένδειξη σβήνει μετά από 5 δευτερόλεπτα.

ΥΠΟΔΕΙΞΗ

Προσέξτε τις οδηγίες φόρτισης της μπαταρίας στις οδηγίες χρήσης της συσκευής φόρτισης.

Εισαγωγή εργαλείων

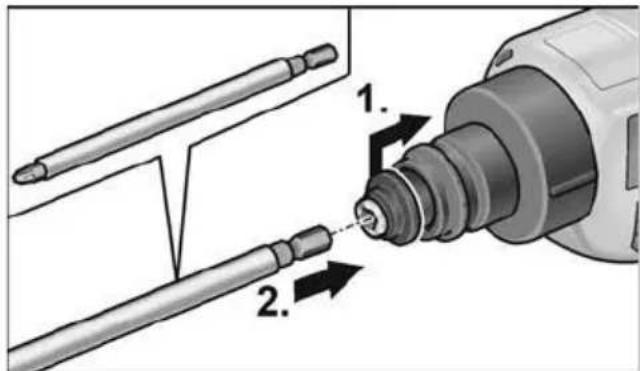

Μύτη βιδών

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο αφαιρέστε τις μπαταρίες από τη συσκευή.

ΠΡΟΣΟΧΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό εργαλείο ρυθμίστε τον μοχλό για την επιλογή της κατεύθυνσης περιστροφής (3) στη μεσαία θέση.

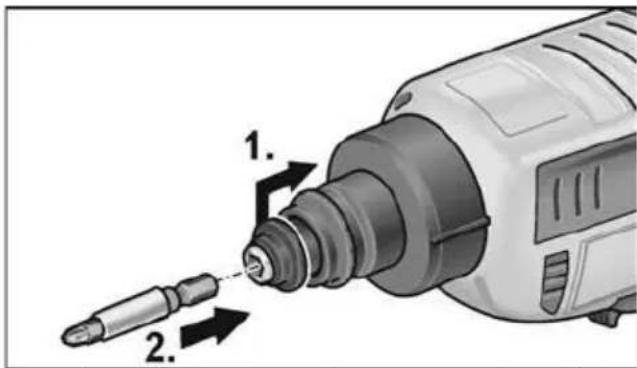

■ Πιέστε την υποδοχή προς τα πίσω (1.).
■ Τοποθετήστε την κατσαβιδόλαμα στην υποδοχή της κατσαβιδόλαμας (2.).
■ Αφήστε την υποδοχή.

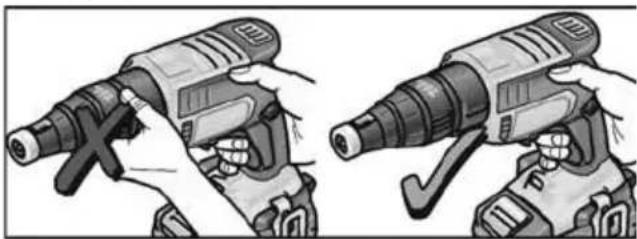

Κάλυκας Οριοθέτησης

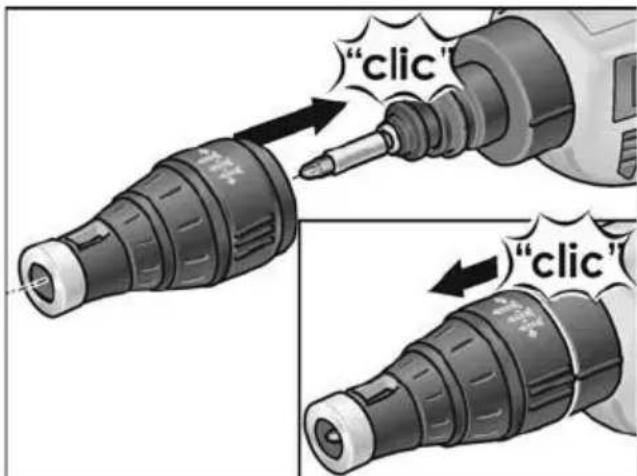

■ Τοποθετήστε τον κάλυκα τερματισμού στο κατσαβίδι ξηράς δόμησης.
■ Αφαιρέστε τον κάλυκα τερματισμού από το κατσαβίδι ξηράς δόμησης.

ΥΠΟΔΕΙΞΗ

Για το λύσιμο βιδών δεν χρειάζεται ο κάλυκας οριοθέτησης.

Γεμιστήρας ταχυβιδωτήρας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο αφαιρέστε τις μπαταρίες από τη συσκευή.

ΠΡΟΣΟΧΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό εργαλείο ρυθμίστε τον μοχλό για την επιλογή της κατεύθυνσης περιστροφής (3) στη μεσαία θέση.

■ Πιέστε την υποδοχή προς τα πίσω (1.).
■ Τοποθετήστε την κατσαβιδόλαμα στην υποδοχή της κατσαβιδόλαμας (2.).
■ Αφήστε την υποδοχή.

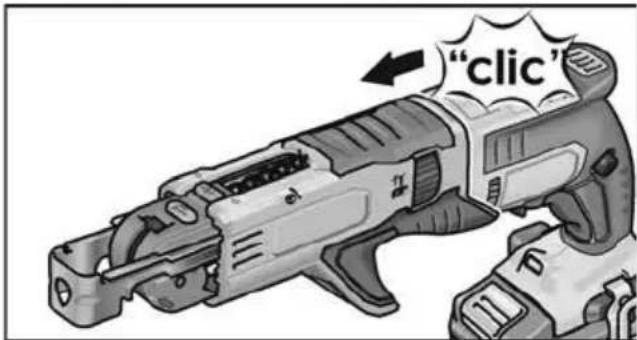

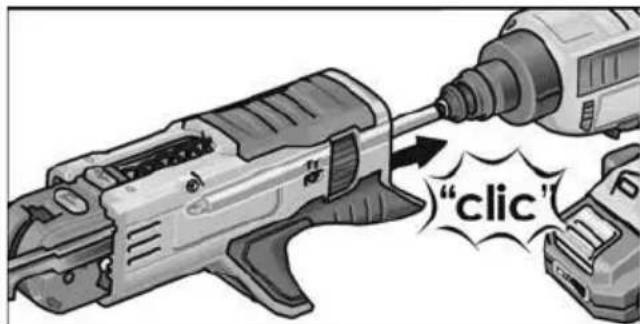

Τοποθέτηση γεμιστήρα ταχυβιδωτήρα:

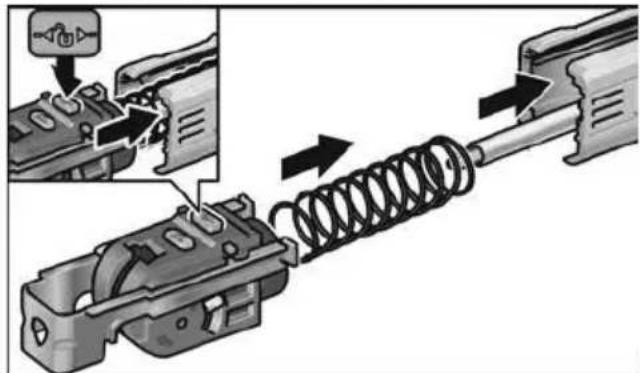

■ Πιέστε το κουμπί ασφάλισης και ωθήστε τον ολισθητήρα μέσα στον οδηγό.

"clic"

■ Τοποθετήστε τον γεμιστήρα ταχυβιδωτήρα στο κατσαβίδι ξηράς δόμησης.

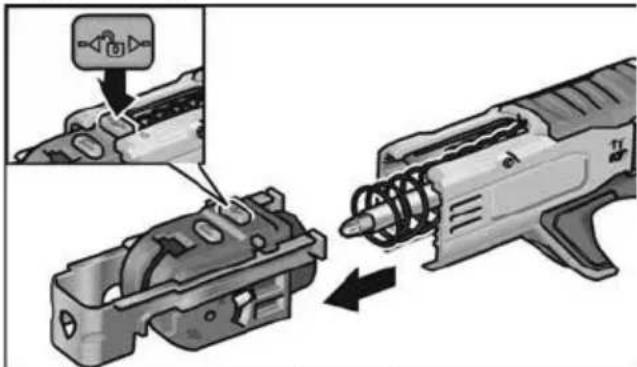

Αποσυναρμολόγηση γεμιστήρα ταχυβιδωτήρα:

■ Πιέστε το κουμπί ασφάλισης και αφαιρέστε τον ολισθητήρα.

"clic"

■ Αφαιρέστε τον γεμιστήρα ταχυβιδωτήρα από το κατσαβίδι ξηράς δόμησης.

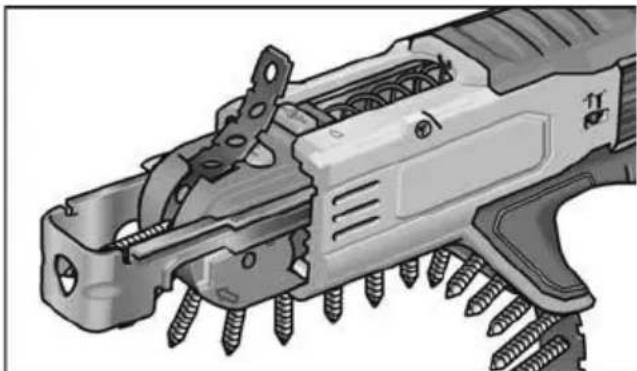

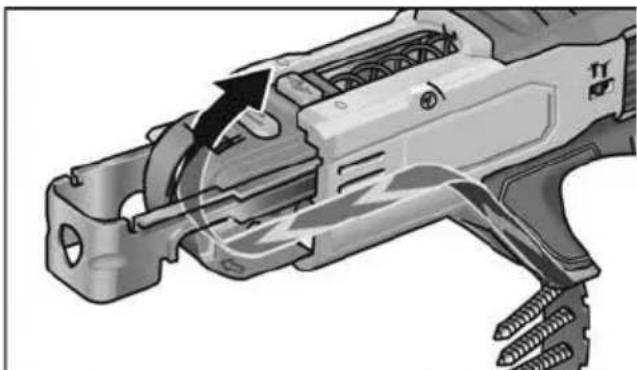

Τοποθέτηση ιμάντα βιδών

■ Τοποθετήστε τον ιμάντα βιδών από κάτω.

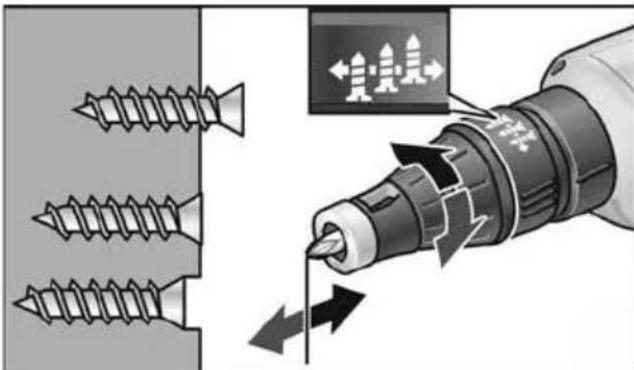

Αλλαγή βάθους βιδώματος Κάλυκας Οριοθέτησης

ΠΡΟΣΟΧΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό εργαλείο ρυθμίστε τον μοχλό για την επιλογή της κατεύθυνσης περιστροφής (3) στη μεσαία θέση.

■ Αλλάξτε το βάθος βιδώματος περιστρέφοντας τον κάλυκα τερματισμού για τον οριοθέτη βάθους βιδώματος. – Στρέψη προς τα δεξιά: το βάθος βιδώματος αυξάνεται – Στρέψη προς τα αριστερά: το βάθος βιδώματος μειώνεται

Μια θέση κουμπώματος (45°) του κάλυκα ρύθμισης αντιστοιχεί σε μεταβολή του βάθους βιδώματος κατά 0,2 mm.

Μία πλήρης περιστροφή (360°) του κάλυκα ρύθμισης αντιστοιχεί δηλαδή σε μεταβολή του βάθους βιδώματος κατά 1,6 mm.

ΥΠΟΔΕΙΞΗ

Αρχίστε με χαμηλότερο βάθος βιδώματος, ώστε να προστατευθούν τα κατεργαζό-μενα τεμάχια από ζημιές.

Γεμιστήρας ταχυβιδωτήρας

ΠΡΟΣΟΧΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό εργαλείο ρυθμίστε τον μοχλό για την επιλογή της κατεύθυνσης περιστροφής (3) στη μεσαία θέση.

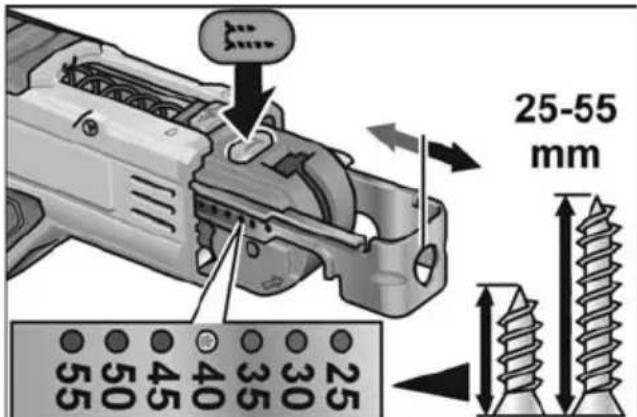

25-55 mm 25 30 40 45 50 55 55 50 55

■ Πιέστε το κουμπί ακινητοποίησης και ρυθμίστε χειροκίνητα το μήκος βίδας.

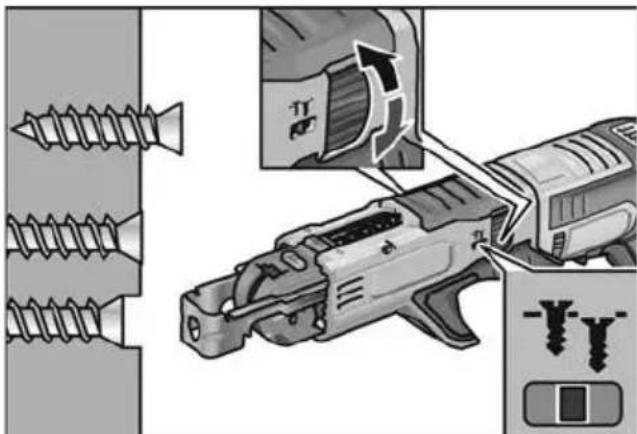

■ Περιστρέψτε τον ρυθμιστικό τροχό, για να ρυθμίσετε το βάθος βιδώματος.

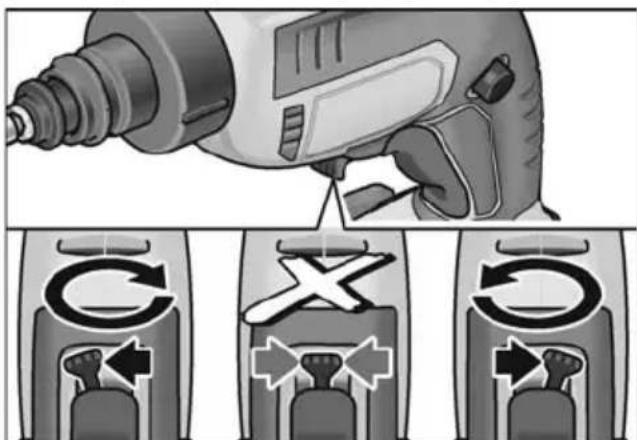

Ρύθμιση της κατεύθυνσης περιστροφής

ΠΡΟΣΟΧΗ!

Αλλάζετε την κατεύθυνση περιστροφής μόνο με ακινητοποιημένο το ηλεκτρικό εργαλείο.

■ Ρυθμίστε τον διακόπτη προεπιλογής κατεύθυνσης περιστροφής στην απαιτούμενη θέση:

– Αριστερά: αντίθετα στη φορά των δεικτών του ρολογιού (λύσιμο βιδών)

- Δεξιά: στη φορά των δεικτών του ρολογιού (βίδωμα βιδών)

Θέση του ηλεκτρικού εργαλείου σε λειτουργία

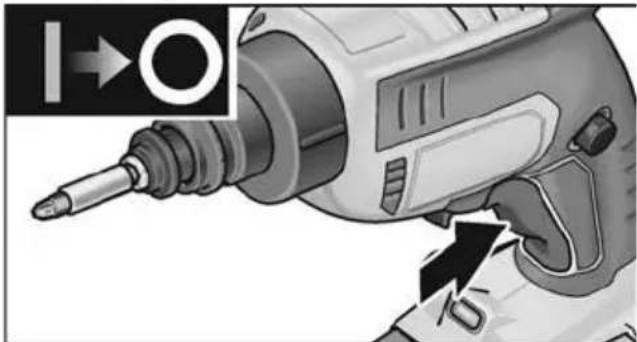

Θέση σε λειτουργία χωρίς κούμπωμα

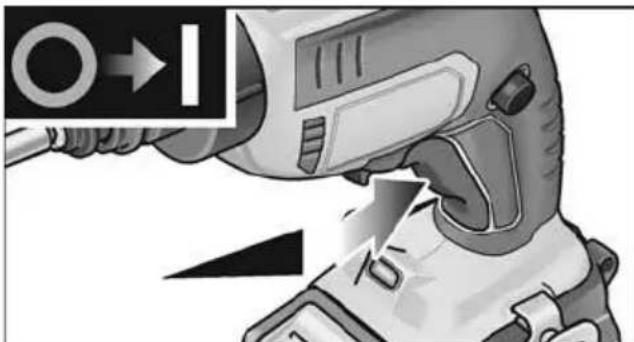

■ Πιέζετε τον διακόπτη και τον κρατάτε πατημένο.

Ο διακόπτης του ηλεκτρικού εργαλείου καθιστά δυνατή τη σταδιακή αύξηση του αριθμού στροφών ως τη μέγιστη τιμή.

Θέτετε το ηλεκτρικό μηχάνημα εκτός λειτουργίας:

■ Αφήστε τον διακόπτη ελεύθερο.

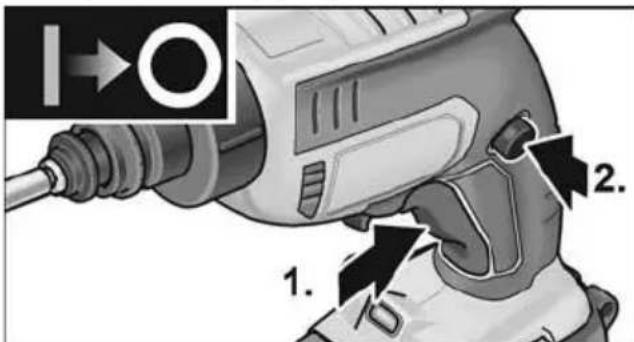

Θέση σε λειτουργία με κούμπωμα

1. 2. 1.

■ Πιέζετε τον διακόπτη και τον κρατάτε πατημένο (1.).

■ Πατήστε το κουμπί ακινητοποίησης, για να ασφαλίσετε τον διακόπτη (2.).

Θέτετε το ηλεκτρικό μηχάνημα εκτός λειτουργίας:

■ Πατήστε τον διακόπτη και αφήστε τον ελεύθερο.

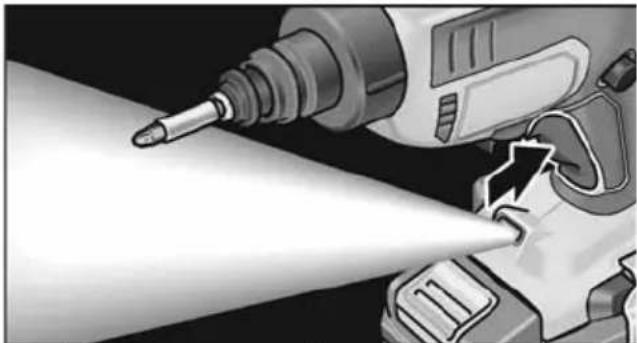

Λάμπα θέσης εργασίας

■ Για την ενεργοποίηση και απενεργοποίηση, πιέστε σύντομα τον διακόπτη.

Υποδείξεις εργασίας

ΠΡΟΣΟΧΗ!

Μην πιάνετε στην περιστρεφόμενη κεφαλή του κατσάβιδου.

Κάλυκας Οριοθέτησης

Βίδωμα βιδών:

1. Τοποθετήστε την κατάλληλη κατσαβιδό- λαμα.

2. Ρυθμίστε το βάθος βιδώματος.

3. Ρυθμίστε την κατεύθυνση περιστροφής (δεξιά).

4. Πιάστε το ηλεκτρικό εργαλείο με το ένα χέρι στη χειρολαβή και πάρτε τη θέση εργασίας.

5. Τοποθετήστε τη βίδα στην κατσαβιδό- λαμα.

Η βίδα συγκρατείται με μαγνητική δύναμη.

1. Πιέζετε τη μύτη της βίδας προς το κατεργαζόμενο τεμάχιο, μέχρι να βρίσκεται ο κάλυκας οριοθέτησης επάνω στο κατεργαζόμενο τεμάχιο. Κρατάτε το ηλεκτρικό εργαλείο σε ορθή γωνία προς την επιφάνεια του κατεργαζόμενου τεμαχίου!

2. Θέση του ηλεκτρικού εργαλείου σε λειτουργία. Η βίδα βιδώνεται στο κατεργαζόμενο τεμάχιο, μέχρι να επιτευχθεί το ρυθμισμένο βάθος βιδώματος. Ελέγξτε το βάθος βιδώματος, ενδεχομένως αλλάξτε το.

i YΠΟΔΕΙΞΗ

Όταν επιτευχθεί το προρυθμισμένο βάθος βιδώματος γίνεται απόζευξη της κίνησης, η κατσαβιδόλαμα δεν περιστρέφεται πλέον.

1. Μετά το τελείωμα της διαδικασίας βιδώματος απενεργοποιήστε το ηλεκτρικό εργαλείο.

Μετά το τέλος της εργασίας:

1. Ρυθμίστε την προεπιλογή κατεύθυνσης περιστροφής (3) στη μεσαία θέση.

Λύσιμο βιδών:

1. Τοποθετήστε την κατάλληλη κατσαβιδό- λαμα.

2. Ρυθμίστε την κατεύθυνση περιστροφής (αριστερά).

3. Πιάστε το ηλεκτρικό εργαλείο με το ένα χέρι στη χειρολαβή και πάρτε τη θέση εργασίας.

4. Τοποθετήστε την κατσαβιδόλαμα επάνω στην βίδα για λύσιμο.

5. Ενεργοποιήστε το ηλεκτρικό εργαλείο με πίεση στον διακόπτη (χωρίς ασφάλιση). Η βίδα λύνεται.

6. Μετά το ξεβίδωμα της βίδας αφήστε ελεύθερο τον διακόπτη.

Μετά το τέλος της εργασίας:

1. Ρυθμίστε την προεπιλογή κατεύθυνσης περιστροφής (3) στη μεσαία θέση.

Γεμιστήρας ταχυβιδωτήρας Βίδωμα βιδών:

1. Χρησιμοποιήστε τον κατάλληλο ιμάντα βιδών.

2. Ρυθμίστε το βάθος βιδώματος.

3. Ρυθμίστε την κατεύθυνση περιστροφής (δεξιά).

4. Πιάστε το ηλεκτρικό εργαλείο με τα δυο σας χέρια και πάρτε θέση εργασίας.

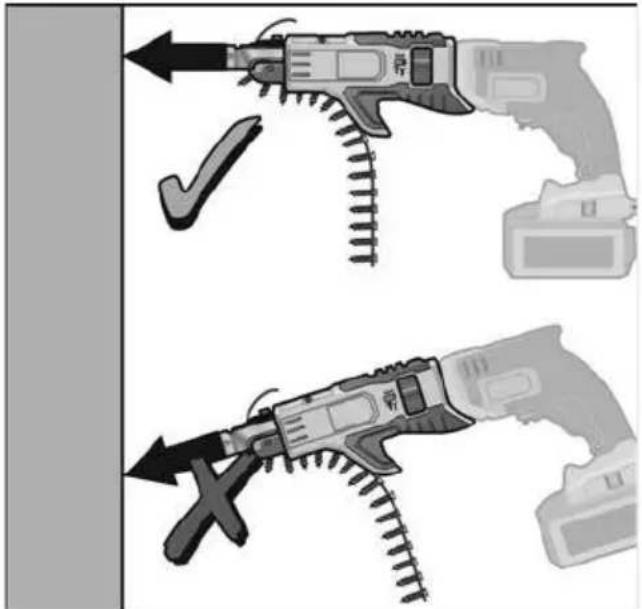

5. Πιέστε τον οριοθέτη βάθους για μήκος βίδας κόντρα στο προς βίδωμα τεμάχιο επεξεργασίας. Κρατήστε το ηλεκτρικό εργαλείο σε ορθή γωνία ως προς την επιφάνεια του τεμαχίου επεξεργασίας!

6. Θέση του ηλεκτρικού εργαλείου σε λειτουργία.

Η βίδα βιδώνεται στο κατεργαζόμενο τεμάχιο, μέχρι να επιτευχθεί το ρυθμισμένο βάθος βιδώματος. Ελέγξτε το βάθος βιδώματος, ενδεχομένως αλλάξτε το.

i YΠΟΔΕΙΞΗ

Όταν επιτευχθεί το προρυθμισμένο βάθος βιδώματος γίνεται απόζευξη της κίνησης, η κατσαβιδόλαμα δεν περιστρέφεται πλέον.

1. Μετά το τελείωμα της διαδικασίας βιδώματος απενεργοποιήστε το ηλεκτρικό εργαλείο.

Μετά το τέλος της εργασίας:

1. Ρυθμίστε την προεπιλογή κατεύθυνσης περιστροφής (3) στη μεσαία θέση.

Συντήρηση και φροντίδα

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο αφαιρέστε τις μπαταρίες από τη συσκευή.

ΠΡΟΣΟΧΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό εργαλείο ρυθμίστε τον μοχλό για την επιλογή της κατεύθυνσης περιστροφής (3) στη μεσαία θέση.

Καθαρισμός

ΠΡΟΣΟΧΗ!

Σε εργασίες καθαρισμού με πεπιεσμένο αέρα φοράτε οπωσδήποτε προστατευτικά ματογυάλια.

Καθαρίζετε τακτικά το μηχάνημα και τις σχισμές αερισμού. Η συχνότητα εξαρτάται από το κατεργαζόμενο υλικό και από τη διάρκεια της χρήσης.

■ Στο εσωτερικό του περιβλήματος με τον κινητήρα πρέπει να γίνεται τακτική εκφύσηση με ξηρό πεπιεσμένο αέρα.

■ Εκφυσάτε τον γεμιστήρα ταχυβιδωτήρα τακτικά με ξηρό πεπιεσμένο αέρα.

Επισκευές

Τυχόν επισκευές επιτρέπεται να εκτελούνται αποκλειστικά και μόνο από κάποιο από τον κατασκευαστή εξουσιοδοτημένο συνεργείο της τεχνικής εξυπηρέτησης των πελατών μας.

Ανταλλακτικά και εξαρτήματα

Περαιτέρω εξαρτήματα, ιδιαίτερα εργαλεία και βοηθήματα στίλβωσης θα βρείτε στους καταλόγους του κατασκευαστή.

Αναλυτικά σχέδια και λίστες ανταλλακτικών θα βρείτε στην ιστοσελίδα μας.

www.flex-tools.com

Υποδείξεις απόσυρσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αχρηστεύστε παλιά ηλεκτρικά εργαλεία πριν την απόρριψη:

- τα ηλεκτρικά εργαλεία με καλώδιο αφαιρώντας το τροφοδοτικό καλώδιο,

- τα ηλεκτρικά εργαλεία με μπαταρία αφαιρώντας τη μπαταρία.

Όχι για χώρες της Ευρωπαϊκής Ένωσης

Μην πετάτε τα ηλεκτρικά εργαλεία

στα οικιακά απορρίμματα!

Βάσει της Ευρωπαϊκής Οδηγίας 2012/19/ΕΕ περί ηλεκτρικών και ηλεκτρονικών παλιών συσκευών και μηχανημάτων και την εφαρμογή της στο εθνικό δίκαιο, τα άχρηστα ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να οδηγούνται σε φιλική προς το περιβάλλον επαναξιοποίηση.

Ανάκτηση πρώτων υλών αντί απόρριψης αποβλήτων.

Η συσκευή, τα εξαρτήματα και η συσκευασία θα πρέπει να οδηγούνται σε φιλική προς το περιβάλλον ανακύκλωση. Για την καθαρή ανακύκλωση τα πλαστικά μέρη έχουν σημανθεί ανάλογα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην πετάτε τις μπαταρίες στα οικιακά απορρίμματα, στη φωτιά ή στο νερό. Μην ανοίγετε τις άχρηστες μπαταρίες.

Μόνο για χώρες της Ευρωπαϊκής Ένωσης: Σύμφωνα με την οδηγία 2006/66/ΕΚ χαλασμένες ή αναλωμένες μπαταρίες / επαναφορτιζόμενες μπαταρίες πρέπει να ανακυκλώνονται.

ΥΠΟΔΕΙΞΗ

Σχετικά με τις δυνατότητες απόσυρσης απευθυνθείτε στο ειδικό κατάστημα, απ' όπου αγοράσατε το εργαλείο!

Μεταφορά

Η ισοδύναμη ποσότητα λιθίου της μπαταρίας που συνοδεύει το εργαλείο βρίσκεται κάτω από τις σχετικές οριακές τιμές. Γι' αυτό η μπαταρία ως επιμέρους μέρος καθώς και το ηλεκτρικό εργαλείο με τα μέρη παράδοσής του δεν υπόκεινται σε εθνικές ή διεθνείς προδιαγραφές για επικίνδυνα αγαθά.

Κατά τη μεταφορά περισσοτέρων συσκευών και εργαλείων με μπαταρίες ιόντων λιθίου μπορούν αυτές οι προδιαγραφές να αποκτήσουν ισχύ και να απαιτούν ιδιαίτερα μέτρα ασφαλείας (π. χ. για τη συσκευασία).

Στην περίπτωση αυτή πληροφορηθείτε τις για τη χώρα χρήσης ισχύουσες προδιαγραφές.

Δήλωση πιστότητας ζε

Δηλώνουμε με αποκλειστική ευθύνη, ότι το προϊόν που περιγράφεται στο Κεφάλαιο «Τεχνικά χαρακτηριστικά» βρίσκεται σε συμφωνία με τα ακόλουθα πρότυπα ή κανονιστικά ντοκουμέντα:

EN 62841 βάσει των διατάξεων των οδηγιών 2014/30/ΕΕ, 2006/42/ΕΚ, 2011/65/ΕΕ.

Υπεύθυνος για τεχνικά έγγραφα:

Ο κατασκευαστής και ο αντιπρόσωπός του δεν αναλαμβάνουν καμία ευθύνη για ζημιές και απώλειες κέρδους λόγω διακοπής της λειτουργίας της επιχείρ-ησης, που προκλήθηκαν από το προϊόν ή από τη μη δυνατή χρήση του προϊόντος.

Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές που προξενήθηκαν από μη σωστή χρήση ή σε συνδυασμό με προϊόντα άλλων κατασκευαστών.

İçindekiler
