| Znamka | Flex |
| Model | DW 45 18.0-EC |
| Vrsta izdelka | Akumulatorski vijačnik za suhomontažne plošče |
| Baterija | Litij-ionska 18V, 2,5 Ah ali 5,0 Ah |
| Hitrost prostega teka | 0-4500 min⁻¹ |
| Največji navor (mehko/trdo) | 6 Nm / 28 Nm |
| Vpenalo orodja | 1/4" (6,35 mm) šestrobna vdolbina |
| Teža (brez baterije) | 0,98 kg |
| Teža baterije 2,5 Ah | 0,42 kg |
| Teža baterije 5,0 Ah | 0,72 kg |
| Podajalnik vijakov (dolžina) | 273 mm |
| Podajalnik vijakov (teža) | 0,48 kg |
| Največje število vijakov na trak | 50 |
| Največja dolžina vijaka | 55 mm |
| Največji premer stebla vijaka | 4,2 mm |
| Raven zvočnega tlaka | 71 dB(A) |
| Raven zvočne moči | 82 dB(A) |
| Vibracije (vijačenje) | < 2,5 m/s² |
| Funkcije | Vijačenje, odvijačenje, nastavitev globine, osvetlitev, delovanje s/zadrževanjem vklopa, stikalo za smer |
| Vzdrževanje | Redno čiščenje s suhim stisnjenim zrakom |
| Varnost | Izolirani ročaji, zaščita pred zagozditvijo delov, zaščita baterije |
| Popravljivost | Pooblaščeni servis, razstavljene poglede na www.flex-tools.com |
| Skladnost | CE, EN 62841, direktive 2004/108/ES, 2006/42/ES, 2011/65/ES |
Pogosto zastavljena vprašanja - DW 45 18.0-EC Flex
Vprašanja uporabnikov o DW 45 18.0-EC Flex
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Vijačnik v formatu PDF brezplačno! Poiščite svoja navodila DW 45 18.0-EC - Flex in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. DW 45 18.0-EC znamke Flex.
NAVODILA ZA UPORABO DW 45 18.0-EC Flex
sl Izvirno navodilo za obratovanje 237
ro Instructiuni de functionare originale 250
Upute za uporabu 230
Održavanje i njega 235
Zbrinjavanje 235
Transport 235
C €-suglasnost 236
- za uporabu sukladno odredbama,
Simboli, ki se uporabljajo v teh navodilih 237
Simboli na električnem orodju ..... 237
Za vašo varnost 237
Tehnične specifikacije ..... 240
Pregled 241
Navodila za uporabo 243
Vzdrževanje in nega 248
Podatki o odlaganju 248
Transport 249
Izjava o skladnosti C€....249
Izjava o omejitvi odgovornosti ..... 249
Simboli, ki se uporabljajo v teh navodilih
OPOZORILO!
Če opozorila ne upoštevate, lahko povzročite smrt ali zelo hude poškodbe.
POZOR!
Če opozorila ne upoštevate, lahko povzročite smrt ali zelo hude poškodbe.
OPOMBA
Označuje nasvete o uporabi in pomembne informacije.
Simboli na električnem orodju
Preberite navodila za uporabo, da zmanjšate nevarnost telesnih poškodb!
Varnostni transformator odporen na kratke stike!
Litij-ionska baterija, ki jo je mogoče ponovno napolniti
Akumulatorsko baterijo zaščitite pred vročino, npr.: pred trajno izpostavljenostjo sončnim žarkom in ognjem.
Obstaja nevarnost eksplozije!
Akumulatorske baterije ne vrzite v ogenj.
Obstaja nevarnost eksplozije!
Električno orodje je primerno zgolj za notranjo uporabo.
Električno orodje ne sme biti izpostavljeno dežju. Električno orodje in akumulatorske baterije shranjujte v suhih prostorih.
Iztekajoča akumulatorska tekočina lahko povzroči draženje kože ali opekline.
Napotki za odstranitev odsluženega orodja (glejte stran 248)
Za vašo varnost
OPOZORILO!
Pred uporabo električnega orodja preberite naslednje priloge in ravnajte v skladu z njihovo vsebino:
- ta navodila za uporabo,
- splošna varnostna navodila za ravnanje z električnimi orodji, ki so vam na voljo v priloženem dokumentu (št. dokumenta: 315.915),
- trenutno veljavna pravila na mestu uporabe in predpise o preprečevanju nesreč.
Električno orodje je zasnovano v skladu s tehničnimi standardi in veljavnimi predpisi za tehnično varnost.
Kljub temu lahko pride pri njegovi uporabi do nevarnosti za življenje in telo uporabnika ali tretjih oseb in do škode na orodju oz. do druge materialne škode.
Električno orodje je dovoljeno uporabljati le
- v predvidene namene in
- v brezhibnem stanju.
Napake, ki ogrozijo varnost, je treba nemudoma odpraviti.
Predvidena uporaba
Akumulatorski vijačnik za suhomontažno gradnjo DW 45 18.0-EC je namenjen
-profesionalni uporabi v industriji in obrti,
–vijačenju suhomontažnih sten, prešanih plošč in vlaknenih plošč na les ali kovine s hitromontažnimi vijaki,
-za nameščanje vijakov za pločevino ali les pri notranji ureditvi,
-uporabi z ustreznimi in s strani proizvajalca tega orodja priporočenimi nastavki.
Nastavek za vijačenje s šaržerjem M-DW je namenjen hitremu vijačenju samoreznih vijakov, vijakov za iverne plošče in vijakov za les.
Nastavek za vijačenje s šaržerjem je dovoljeno uporabljati samo v povezavi z naslednjimi akumulatorskimi vijačniki za suhomontažno gradnjo:
-DW 45 18.0-EC
Varnostna navodila za akumulatorske vijačnike za suhomontažno gradnjo in nastavke za vijačenje s šaržerjem
OPOZORILO!
Preberite in preglejte vsa varnostna navodila, opozorila, slike in specifikacije za to električno orodje. Če spodaj navedenih navodil ne boste upoštevali, lahko povzročite električni udar, požar in/ali resne poškodbe. Varnostna opozorila in navodila shranite za prihodnjo uporabo.
- Pri izvajanju del, pri katerih lahko pride do stika orodja s skritimi električnimi vodi, orodje prijemajte samo za izolirane prijemalne površine.
Ob stiku z električnim vodom, ki je pod napetostjo, lahko pod napetost pridejo tudi kovinski deli orodja, kar lahko povzroči električni udar.
Pri privijanju in odvijanju vijakov lahko za kratek čas pride do velikih reakcijskih momentov.
■ Pritrdite obdelovanec. ,
Obdelovanec, ki je pritrjen z vpenjalno napravo ali primežem, je pritrjen varneje, kot će bi ga držali z roko.
■ Počakajte, da se električno orodje ustavi, preden ga odložite.
Nastavek se lahko zatakne, zaradi česar lahko izgubite nadzor nad električnim orodjem.
■ Nosite primerno obleko, ki naj ne bo preohlapna. Ne nosite nakita. Lasje, oblačilo in rokavice naj se ne približujejo premikajočim se delom naprave.
Premikajoči se deli naprave lahko zagrabijo ohlapno obleko, nakit ali dolge lase.
■ Električnega orodja ne usmerjajte vase ali v druge osebe v bližini.
■ Med delom ne segajte v nastavek za vijačenje s šaržerjem ali na mesto, kjer vijačite.
Obstaja nevarnost poškodb zaradi ukleščenja ali ostrih vijakov.
■ Uporabljajte samo ustrezne trakove z vijaki v skladu z razdelkom „Tehnični podatki“.
V primeru uporabe drugih vijakov lahko pride do poškodbe nastavka za vijačenje s šaržerjem.
Varnostna navodila za ravnanje z akumulatorskimi baterijami
■ Akumulatorske baterije ne odpirajte. Nevarnost kratkega stika!
■ Zaščitite akumulatorsko baterijo pred vročino, npr. tudi pred stalnim sončnim obsevanjem, ognjem, vodo in vlažnostjo. Obstaja nevarnost eksplozije.
Če je akumulatorska baterija poškodovana ali će jo nepravilno uporabljate, lahko iz nje uhajajo pare. Poskrbite za dovod svežega zraka in pri težavah poiščite zdravnika.
Pare lahko povzročijo draženje dihalnih poti.
■ V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se kontaktu z njo. Pri naključnem kontaktu s kožo spirajte z vodo. Če pride tekočina v oko, dodatno poiščite tudi zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje koje ali opekline.
■ Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, čegaboste uporabljali skupaj z drugačnimi akumulatorskimi baterijami.
■ Ostri predmeti, kot so na primer nohi ali izvijač, ali zunanje delujoče sile lahko poškodujejo akumulatorsko baterijo. Pride lahko do notranjega kratkega stika, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.
Dodatna varnostna navodila
Za označevanje električnega orodja uporabljajte samo nalepke. V ohišje ne vrtajte lukenj.
Hrup in tresljaji
Vrednosti hrupa in vibracij smo izmerili s pomočjo smernice EN 62841.
Nivo hrupa A naprave dosega tipično naslednje vrednosti:
-Zvočni tlak L _pA : 71 dB(A);
-Zvočna moč LWA: 82 dB(A);
-Negotovost K: 3 dB.
Navedene meritve veljajo za nova električna orodja. Vsakodnevna uporaba povzroči. da se vrednosti hrupa in tresljajev spremenijo.
i OPOMBA
Raven emisij tresljajev na tem listu z informacijami je bila izmerjena v skladu s standardiziranim preizkusom, podanim v standardu EN 62841, in ga je mogoče uporabljati za primerjavo enega orodja z drugim. Uporabljati ga je mogoče za predhodno oceno izpostavljenosti. Navedena raven emisij tresljajev predstavlja glavni namen uporabe orodja. Če orodje uporabljate v druge namene, z drugimi pripomočki ali ga slabo vzdržujete, se lahko emisije tresljajev razlikujejo. To lahko močno poveča raven izpostavljenosti v celotnem obdobju uporabe.
Če orodje uporabljate v druge namene, z drugimi pripomočki ali ga slabo vzdržujete, se lahko emisije tresljajev razlikujejo. To lahko močno zniža raven izpostavljenosti v celotnem obdobju uporabe.
Upoštevajte tudi druge varnostne ukrepe za zaščito uporabnika pred učinki tresljajev, na primer: vzdrževanje orodja in pripomočkov, uporaba s toplimi rokami in organizacija delovnih vzorcev.
POZOR!
Pri ravni zvočnega tlaka nad 85 dB(A) uporabljajte zaščito za ušesa.
Tehnične specifikacije
| DW 45 18.0-EC | ||
| Vrsta naprave | Akumulatorski vijačniki za suhomontažno gradnjo | |
| Akumulatorska baterija Ah | AP 18.0/2,5AP 18.0/5,0 | |
| Število vrtljajev v prostem teku | min^-1 | 0-4500 |
| Maks. vrtilni moment Nm (Soft/Hard) 6/28 | ||
| Vpenjalna glava | 1/4" (6,35 mm)Šestrobi | |
| Teža v skladu s postopkom EPTA01/2003 (brez akumulatorske baterije) | kg 0,98 | |
| Teža, akumulatorska baterij- AP 18.0/2,5- AP 18.0/5,0 | kgkg | 0,420,72 |
| Nastavek za vijačenje s šaržerjem | ||
| Dolžina mm | 273 | |
| Teža brez traka z vijakov kg | 0,48 | |
| Vijakov na trak (maks.) | 50 | |
| Velikost vijakov– Dolžina– Maks. premer stebla | mmmm | 554,2 |

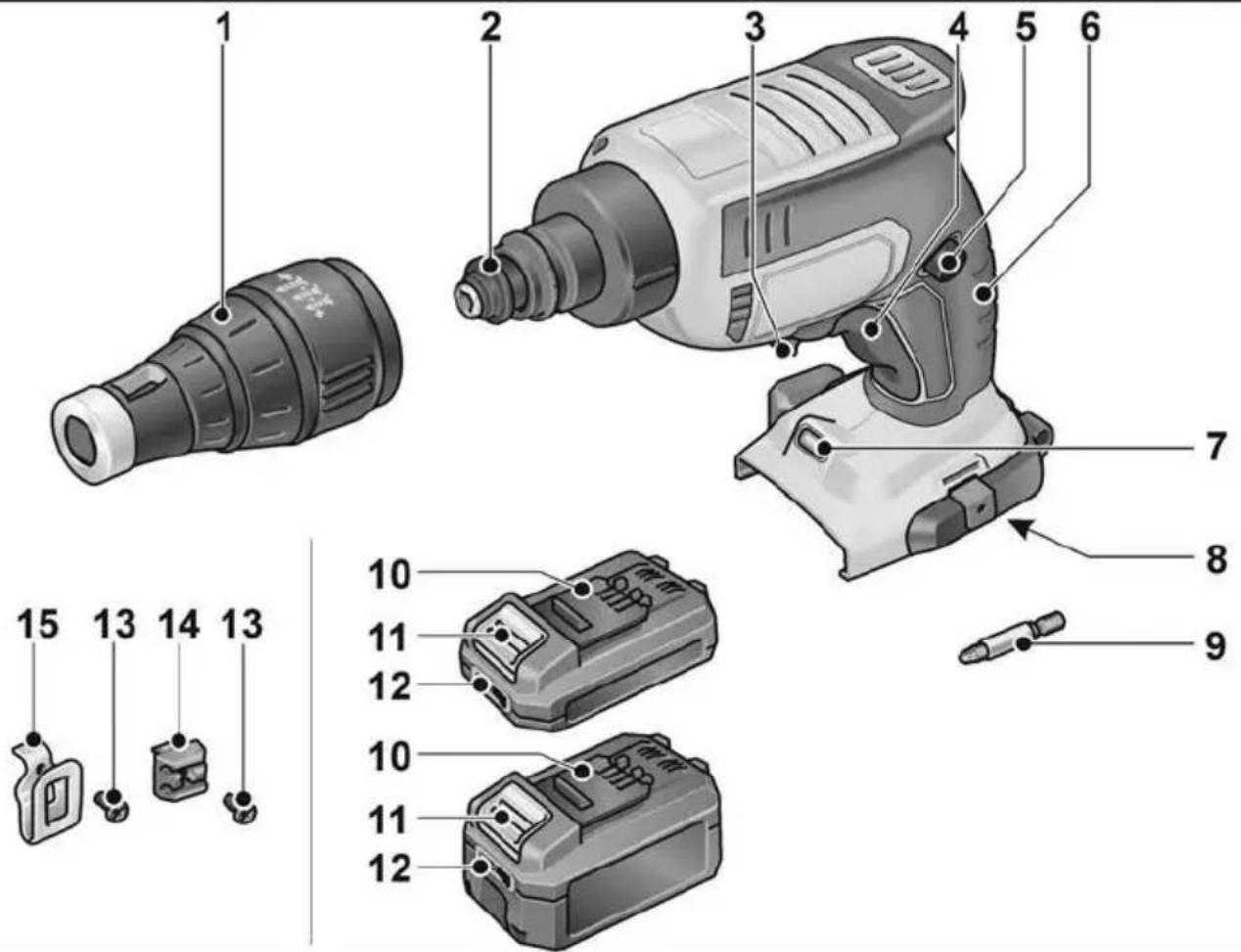

Pregled
1 Prislonska puša
2 Sklopka
3 Ročica za nastavitev smeri vrtenja (vrtenje v desno/levo)
4 Stikalo za vklop/izklop s funkcijo dodajanja moči
5 Blokirni gumb
6 R o č a j
7 Osvetlitev delovnega mesta
8 Reža za vstavljanje akumulatorske baterije
9 Vijačni nastavek
10 Litij-ionska akumulatorska baterija (2,5 Ah ali 5,0 Ah)
11 Gumb za deblokado akumulatorske baterije
12 Prikaz stanja napolnjenosti akumulatorske baterije
13 Pritrdilni vijak
14 Držalo za nastavke
15 Sponka za pas

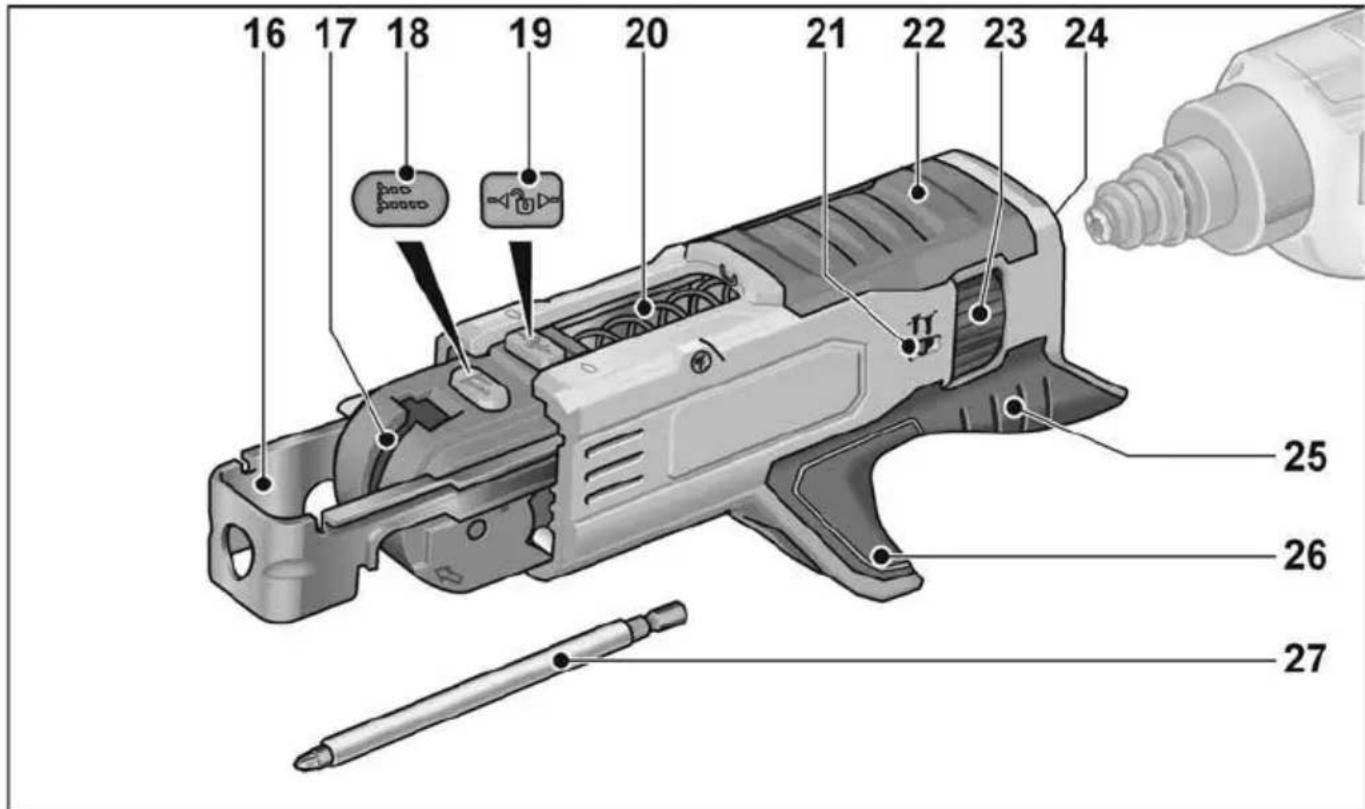

16 Omejevalnik globine
17 Vodilna tirnica za trak z vijaki
18 Blokirni gumb za dolžino vijakov
19 Blokirni gumb za zaklepanje
20 Vzmet
21 Prikaz globine vijačenja
22 Ohišje
23 Nastavitveno kolesce za globino vijačenja
24 Vpetje
25 Ročaj
26 Vodilni jašek za trak z vijaki
27 Vijačni nastavek
Navodila za uporabo
OPOZORILO!
Pred vsemi deli na električnem orodju odstranite akumulatorsko baterijo.
Pred vklopom električnega orodja
■ Električno orodje in pribor odstranite iz embalaže in preverite, ali je pošiljka popolna in nepoškodovana.

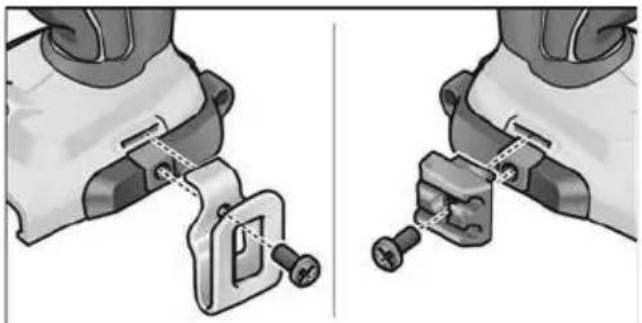

■ Sponko za pas oz. držalo za nastavke pritrdite s priloženim vijakom.

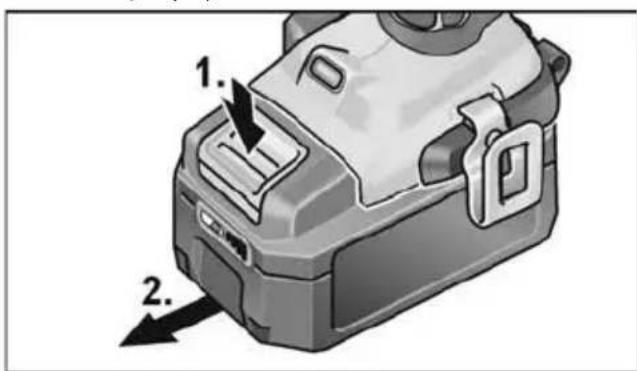

■ Za izvzemanje pritisnite gumb za sprostitev (1.) in izvlecite akumulatorsko baterijo (2.).
POZOR!
Če orodja dalj časa ne uporabljate, zaščitite kontakte akumulatorske baterije. Nepritrjeni kovinski deli lahko povzročijo kratek stik kontaktov, kar privede do nevarnosti eksplozije in požara!

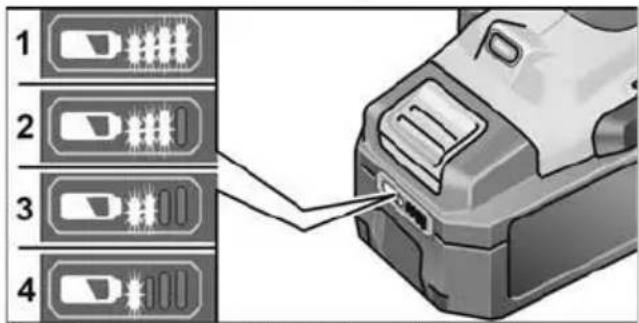

Stanje napolnjenosti akumulatorske baterije
■ S pritiskom na tipko lahko z LED-diod odčitate stanje napolnjenosti akumulatorskih baterij.
Če utripa ena od LED-diod, je treba napolniti akumulatorsko baterijo. Če po pritisku na tipko ne sveti nobena LED-dioda, je akumulatorska baterija pokvarjena in jo je treba zamenjati.
Prikaz ugasne po 5 sekundah.
i OPOMBA
Upoštevajte navodila za polnjenje akumulatorske baterije v navodilih za uporabo polnilnika.
Vpenjanje nastavkov

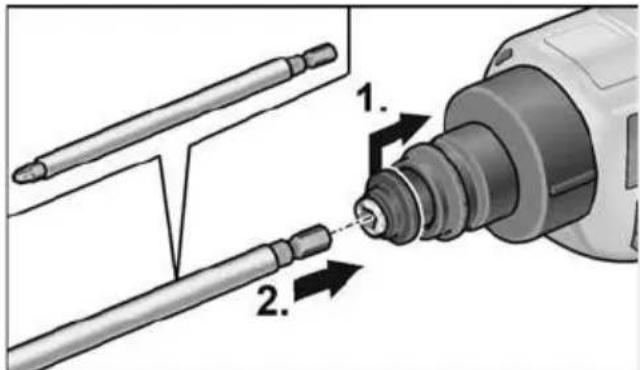

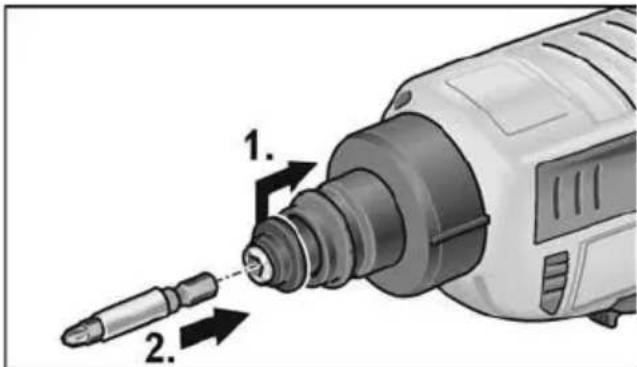

Vijačni nastavek
OPOZORILO!
Pred vsemi deli na električnem orodju odstranite akumulatorsko baterijo.
POZOR!
Pred vsemi deli na električnem orodju nastavite stikalo za izbiro smeri vrtenja (3) v osrednji položaj.
Za odvijanje vijakov ne potrebujete prislonske puše.
Nastavek za vijačenje s šaržerjem
OPOZORILO!
Pred vsemi deli na električnem orodju odstranite akumulatorsko baterijo.
POZOR!
Pred vsemi deli na električnem orodju nastavite stikalo za izbiro smeri vrtenja (3) v osrednji položaj.

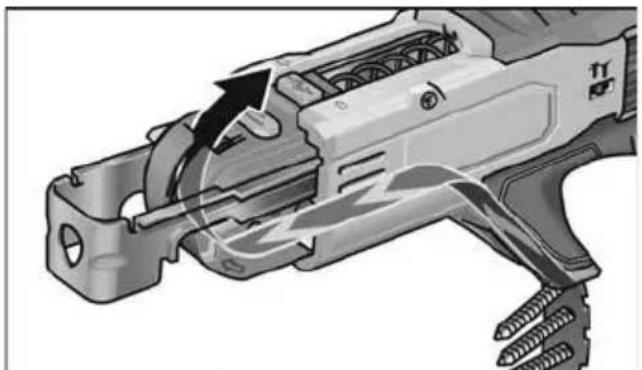

Vstavljanje traku z vijaki
Pred vsemi deli na električnem orodju nastavite stikalo za izbiro smeri vrtenja (3) v osrednji položaj.

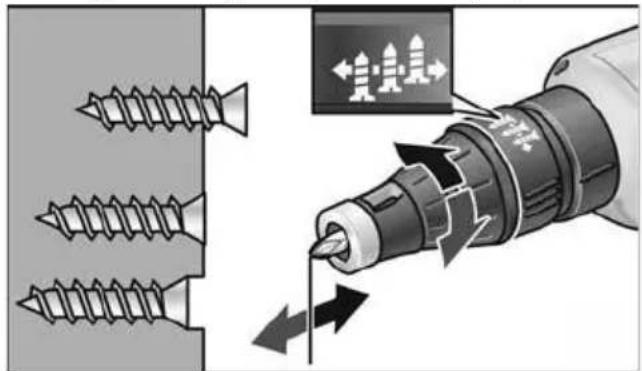

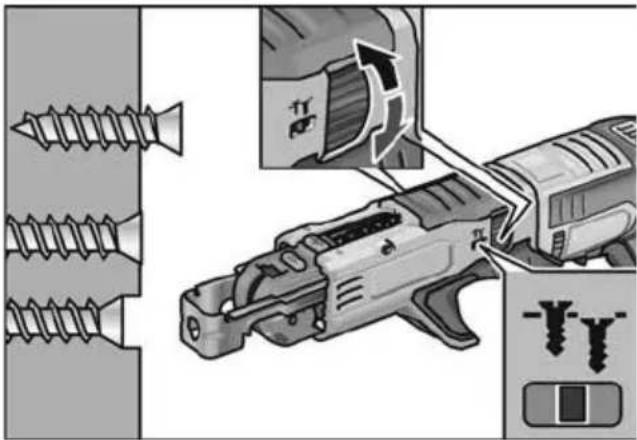

■ Z vrtenjem prislonske puše za omejevalnik globine vijačenja spremenite globino vijačenja.
– Vrtenje v desno: globina vijačenja se povečuje
– Vrtenje v levo: globina vijačenja se zmanjšuje
Začnite pri manjši globini vijačenja, da preprečite poškodbe obdelovanca.
Nastavek za vijačenje s šaržerjem
POZOR!
Pred vsemi deli na električnem orodju nastavite stikalo za izbiro smeri vrtenja (3) v osrednji položaj.

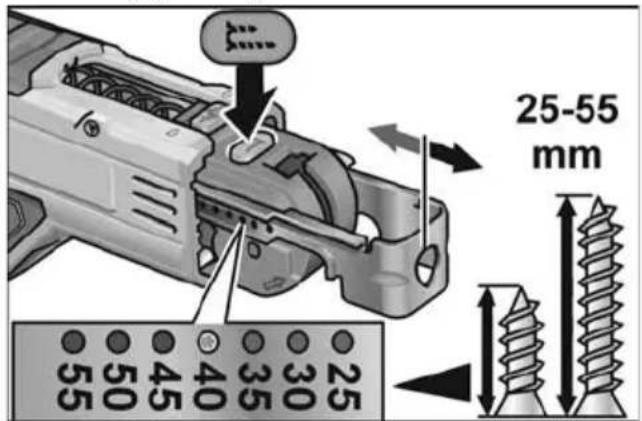

■ Pritisnite blokirni gumb in ročno nastavite dolžino vijakov.

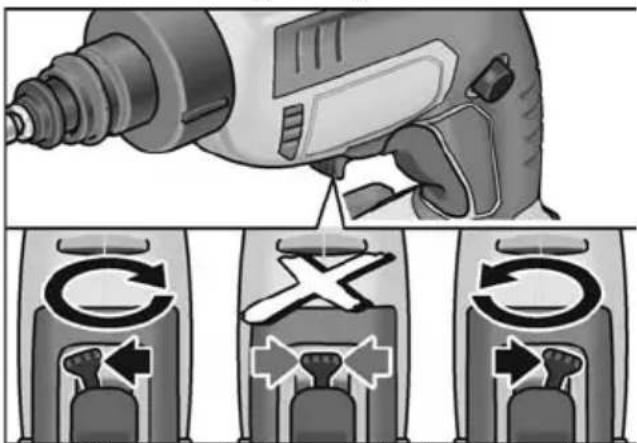

Nastavitev smeri vrtenja
POZOR!
Smer vrtenja je dovoljeno spremeniti samo, ko električno orodje miruje.
Vklop električnega orodja

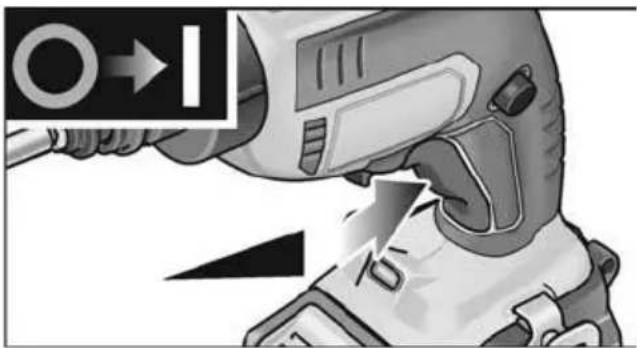

Vklop brez zaklepa
■ Pritisnite in držite stikalo. Stikalo električnega orodja omogoča počasno stopnjevanje števila vrtljajev do najvišje vrednosti.

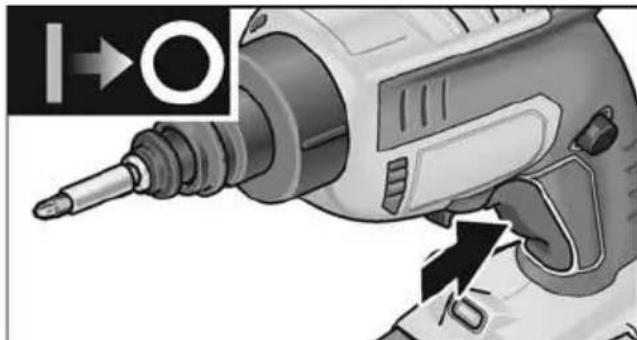

Izklopite električno orodje:
■ Spustite stikalo.

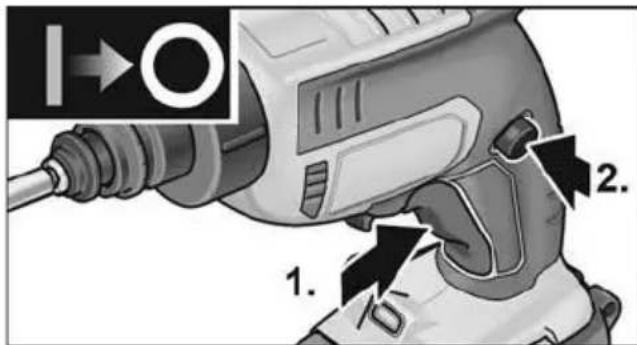

Vklop z zaklepom
■ Pritisnite in držite stikalo (1.).
■ Pritisnite blokirni gumb, da blokirate stikalo (2.).
Izklopite električno orodje:

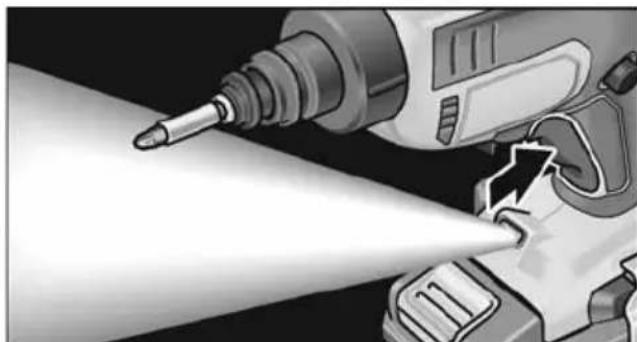

Osvetlitev delovnega mesta
Vijak se privija v obdelovanec, dokler ne doseže nastavljene globine.
Pred vsemi deli na električnem orodju odstranite akumulatorsko baterijo.
POZOR!
Pred vsemi deli na električnem orodju nastavite stikalo za izbiro smeri vrtenja (3) v osrednji položaj.
Čiščenje
POZOR!
Pri čiščenju s stisnjenim zrakom nujno uporabljajte zaščitna očala.
■ Električno orodje in zračne reže redno čistite. Pogostost čiščen-ja je odvisna od materiala in trajanja uporabe.
■ S suhim stisnjenim zrakom redno izpihujte notranjost ohišja in motorja.
Nastavek za vijačenje s šaržerjem redno izpihujte s suhim stisnjenim zrakom.
Popravila
Popravila lahko izvede samo pooblaščena servisni center za stranke.
Nadomestni deli in pripomočki
Za druge pripomočke, zlasti orodja in polirne pripomočke, glejte kataloge proizvajalca.
Eksplozijsko risbo in sezname nadomestnih delov najdete na naši spletni strani: www.flex-tools.com
Podatki o odlaganju
OPOZORILO!
Odslužena električna orodja pred odstranitvijo naredite neuporabna:
- pri električnih orodjih s kablom to storite tako, da odstranite priključni kabel,
- iz akumulatorskih električnih orodij pa odstranite akumulatorsko baterijo.
Samo za drzave EU
Električnih orodij ne odstranite med gospodinjske odpadke!
V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi ter prenosom v nacionalno pravo je treba rabljena električna orodja zbrati ločeno in reciklirati na okolju prijazen način.
Recikliranje materialov namesto odstranjevanja odpadkov.
Orodje, pribor in embalažo je treba oddati v okolju prijazno recikliranje. Plastični deli so označeni, da boste lahko dele ustrezno ločili za recikliranje.
OPOZORILO!
Akumulatorskih baterij/baterij ne vrzite med gospodinjske odpadke, v ogenj ali v vodo. Odsluženih akumulatorskih baterij ne odpirajte. Samo za drzave EU:
V skladu z Direktivo 2006/66/ES morate okvarjene ali obrabljene akumulatorske baterije/baterije zbirati ločeno in jih okolju prijazno reciklirati.
OPOMBA
Glede možnosti odstranjevanja se obrnite na pooblaščenega prodajalca!
Transport
Ekvivalenčna vrednost litija akumulatorskih baterij, ki so zajete v obseg dobave, je pod predpisanimi mejnimi vrednostmi. Akumulatorska baterija kot takšna in električno orodje z elementi, ki spadajo v obseg dobave, zato niso predmet nacionalnih in mednarodnih predpisov o nevarnih snoveh. Za transport več orodij z litij-ionskimi akumulatorskimi baterijami lahko ti predpisi začnejo veljati, prav tako pa je lahko treba upoštevati tudi posebne varnostne ukrepe (npr. za embalažo). V tem primeru se pozanimajte o veljavnih predpisih države uporabe.
Izjava o skladnosti C€
Na lastno odgovornost izjavljamo, da je izdelek, opisan v "Tehnične specifikacije", skladen z naslednjimi standardi ali normativnimi dokumenti:
EN 62841 v skladu z določbami iz direktiv 2014/30/EU, 2006/42/ES, 2011/65/EU.
Odgovornost za tehnično dokumentacijo: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Eckhard Rühle Manager Research & Development (R & D)
Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo in izgubo dobička zaradi prekinitve poslovanja, ki je posledica izdelka ali nemogoče uporabe izdelka. Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo, ki je nastala zaradi nepravilne uporabe električnega orodja ali njegove uporabe z izdelki drugih proizvajalcev.
