MANUAL DE UTILIZARE DW 45 18.0-EC Flex
Simboluri folosite 250
Simboluri pe aparat 250
Pentru siguranța Dvs. 250
Zgomot și vibrație 252
Date tehnice 253
Dintr-o singură privire 254
Instructiune de utilizare ..... 256
Întreținere și îngrijire 261
Indicatii de salubrizare ..... 261
Transportul 262
Conformitatea C€....262
Excluderea răspunderii. 262
Simboluri folosite
AVERTIZARE!
Înseamnă un pericol care amenință direct. În cazul în care nu se acordă atenție acestei indicații există amenințarea cu moartea sau răniri grave.
ATENTIE!
Înseamnă o posibilă situație periculoasă. În cazul în care nu se acordă atenție acestei indicații pot avea loc răniri sau pagube materiale.
INDICATIE!
Înseamnă sfaturi utile de aplicare și informații importante.
Simboluri pe aparat
Pentru a evita pericolul de rănire, citiți instrucțiunile de utilizare!
Transformator de siguranță cu stabilitate la scurtcircuite!
Baterie cu litiu-ion reîncărcabilă
Protejați acumulatorul împotriva căldurii excessive, de exemplu, împotriva radiațiilor solare permanente și focului.
Există pericolul de explozie!
Nu aruncați accumulatorul în foc. Există pericolul de explozie!
Aparatul este adecvat numai pentru utilizarea în spații închise. Nu expuneți aparatul la influența ploii. Depozitați scula electrică și acumulatoarele în spații uscate.
Lichidul scurs de la nivelul acumulatorului poate provoca iritații la nivelul pielii sau arsuri.
Eliminarea aparatelor uzate (consultați pagina 261)
Pentru siguranța Dvs.
AVERTIZARE!
Înainte de utilizarea lustruitorului citiți și apoi actionați:
- prezenta instructiune de deservire,
„Indicații de siguranță generale” pentru utilizarea sculelor electrice în caietul anexat (Înscris Nr.: 315.915), - Regulile și prescripțiile de protectie contra accidentelor aplicabile locului de utilizare.
Acest lustruitor este construit după stadiul tehnicii și al regulilor tehnice de siguranță recunoscute. Cu toate acestea este posibil ca la utilizarea sa să apară pericole pentru corpul și viața utilizatorului sau al unor terți respectiv pagube la mașină sau la alte valori materiale. Lustruitorul trebuie să se utilizeze
– pentru o folosire conform destinatiei,
- într-o stare tehnică de siguranță ireproșabilă.
Înlăturați imediat defectiunile care afectează siguranța.
Folosire conform destinației
Şurubelnita cu accumulator pentru lucrări în constructii uscate DW 45 18.0-EC este destinată
-utilizării în domeniile de industrie mare
și mică,
-înşurubării în pereți cu zidărie uscată, plăci din şpanuri de lemn presat sau plăci aglomerate pe lemn sau metal cu şuruburi autofiletante,
-montării de şuruburi de prindere a tablei sau holtşuruburi în domeniul amenajărilor interioare,
-utilizării cu o sculă adecvată și recomandată de producător pentru acest aparat.
Suportul pentru şuruburi M-DW este prevăzut pentru înşurubarea rapidă a şuruburilor perforante, pentru plăci aglomerate și holşuruburi.
Utilizarea suportului pentru şuruburi este permisă numai în asociere cu următoarele şurubelnite cu accumulator pentru lucrări în constructii uscate: -DW 45 18.0-EC
Instrucțiuni privind siguranța pentru şurubelnițele cu acumulator pentru lucrări în construcții uscate și suportul pentru şuruburi
AVERTIZARE!
Citiți toate indicațiile de siguranță, instrucțiunile, figurile și specificațiile pentru scula electrică inclusă în pachetul de livrare. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave. Păstrați toate indicațiile de siguranță și instrucțiunile în vederea utilizărilor viitoare.
■ Apucați aparatul numai de suprafețele de prindere izolate, în cazul în care scula de lucru permite mascarea cablurilor de alimentare electrică.
Contactul cu un cablu aflat sub tensiune poate pune sub tensiune părțile metalice ale aparatului și provoca electrocutarea.
■ Fixați corespunzător scula electrică. La strângerea și desfacerea șuruburilor pot apărea pe termen scurt momente intense de reactie.
■ Asigurati piesa de prelucrat.
O piesă de prelucrat fixată cu sisteme de tensionare sau cu o menghină este susținută mai sigur decât în cazul susținerii manuale.
Înainte de a depozita scula electrică, așteptați până când aceasta intră în starea de repaus.
Scula electrică se poate agăța și poate rezulta pierderea controlului asupra acesteia.
■ Purtați îmbrăcăminte corespunzătoare. Nu purtați haine largi sau bijuterii. Asigurați distanța părului, a articolelor vestimentare și a mănușilor față de componentele mobile. Articolele vestimentare largi, bijuteriile sau părul lung pot fi agățate de componentele mobile.
■ Nu orientați scula electrică spre dumneavoastră sau spre alte persoane.
■ Pe parcursul efectuării operațiunilor, nu atingeți zona de interior a suportului pentru şuruburi sau secțiunea care urmează să fie înşurubată.
Există pericolul de rănire prin strivire sau în urma contactului cu şuruburile cu margine ascuțite.
Utilizați numai curele de şuruburi, conform specificațiilor de la paragraful „Date tehnice”.
În cazul utilizării altor tipuri de şuruburi, există pericolul de avariere a suportului pentru şuruburi.
Indicații de securitate privind lucrul cu acumulatoarele
■ Nu deschideti accumulatorul.
Există pericol de scurtcircuit.
■ Feriți acumulatorul de căldură, de asemeni deex. de radiații solare continue, foc, apă și umezeală. Există pericol de explozie.
În cazul deteriorării sau utilizării necorespunzătoare a accumulatorului se pot degaja vapori.
Aerisiți cu aer proaspăt iar dacă vi se face rău consultați un medic. Vaporii pot irita căile respiratorii.
În caz de utilizare greşită, din accumulator se poate scurge lichid. Evitați contactul cu acesta.
În caz de contact accidental clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați și un medic. Lichidul scurs din accumulator poate duce la iritații ale pielii sau la arsuri.
Încărcați acumulatorii numai în încărcăto-arele recomandate de producător.
Dacă un încărcător destinat unui anumit tip de accumulator este folosit la încărcarea altor tipuri de accumulator decât cele prevăzute pentru el, există pericol de incendiu.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin actiunea unor forțe exterioare asupra sa, acumulatorul se poate deteriora.
Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.
Alte indicații speciale de siguranță
Pentru marcarea sculei electrice utilizați numai plăcuțe adezive. Nu practicați găuri în carcasă.
Zgomot și vibrație
Valorile zgomotului și vibrației au fost determinate conform EN 62841.
Nivelul de zgomot evaluat după curba de filtrare A pentru aparat este în variantă standard:
-Presiunea acustică L _pA : 71 dB(A);
-Puterea acustică L WA: 82 dB(A);
Valoarea totală a vibrațiilor (la şuruburi):
-Valoarea emisiei a h: <2,5 m/s
-Incertitudine K: 1,5 m/s
ATENTIE!
Valorile de măsură indicate sunt valabile numai pentru aparate noi. La utilizarea zilnică valorile zgomotului și vibrației se modifică.
i INDICATIE!
Nivelul vibrației indicat în aceste instrucțiuni a fost măsurat conform unei proceduri de măsurare normate în EN 62841 și poate fi folosit pentru compararea uneltelor electrice între ele. El este indicat și pentru o apreciere aproximativă a încărcării cu vibrații. Nivelul de vibrație indicat reprezintă aplicațiile principale ale uneltei electrice.
Dacă unealta electrică este utilizată pentru alte aplicații, cu scule de schimb care se abat sau care sunt insuficient întreținute, nivelul de vibrații se poate abate. Aceasta poate mări considerabil încărcarea cu vibrații în întreg timpul de lucru.
Pentru o apreciere corectă a încărcării cu vibrații ar trebui luat în considerare și timpul în care aparatul a fost oprit sau funcționează fără să fie utilizat efectiv. Aceasta poate reduce considerabil încărcătura de vibrații pe timpul de lucru total.
Stabiliți măsuri de siguranță suplimentare pentru protecția deserventului înainte de acțiunea vibrațiilor ca de exemplu: întreținerea uneltei electrice și a sculelor de schimb, ținerea mâinilor calde, organizarea proceselor de lucru.
ATENTIE!
La o presiune acustică de peste 85 dB(A) purtați protectie pentru auz.
Date tehnice
| DW 45 18.0-EC | ||
| Tipul aparatului | Şurubelniţă cu accumulator pentru lucrări în constructii uscate | |
| Acumulator Ah | AP 18.0/2,5AP 18.0/5,0 | |
| Turația de mers în gol | min^-1 | 0-4500 |
| Cuplu maxim Nm (Soft/Hard) 6/28 | ||
| Filetul spindelului | 1/4" (6,35 mm)Cap hexagonal înecat | |
| Masa corespunzătoare „EPTA-procedure 01/2003” (cu accumulator) | kg 0,98 | |
| Masă accumulator- AP 18.0/2,5- AP 18.0/5,0 | kgkg | 0,420,72 |
| Suport pentru şuruburi | ||
| Lungimea mm | 273 | |
| Greutatea, fără cureaua cu şuruburi kg | 0,48 | |
| Şuruburi pe curea (număr maxim) | 50 | |
| Dimensiunea şuruburilor-lungimea-diametrul maxim al tijei | mmmm | 554,2 |

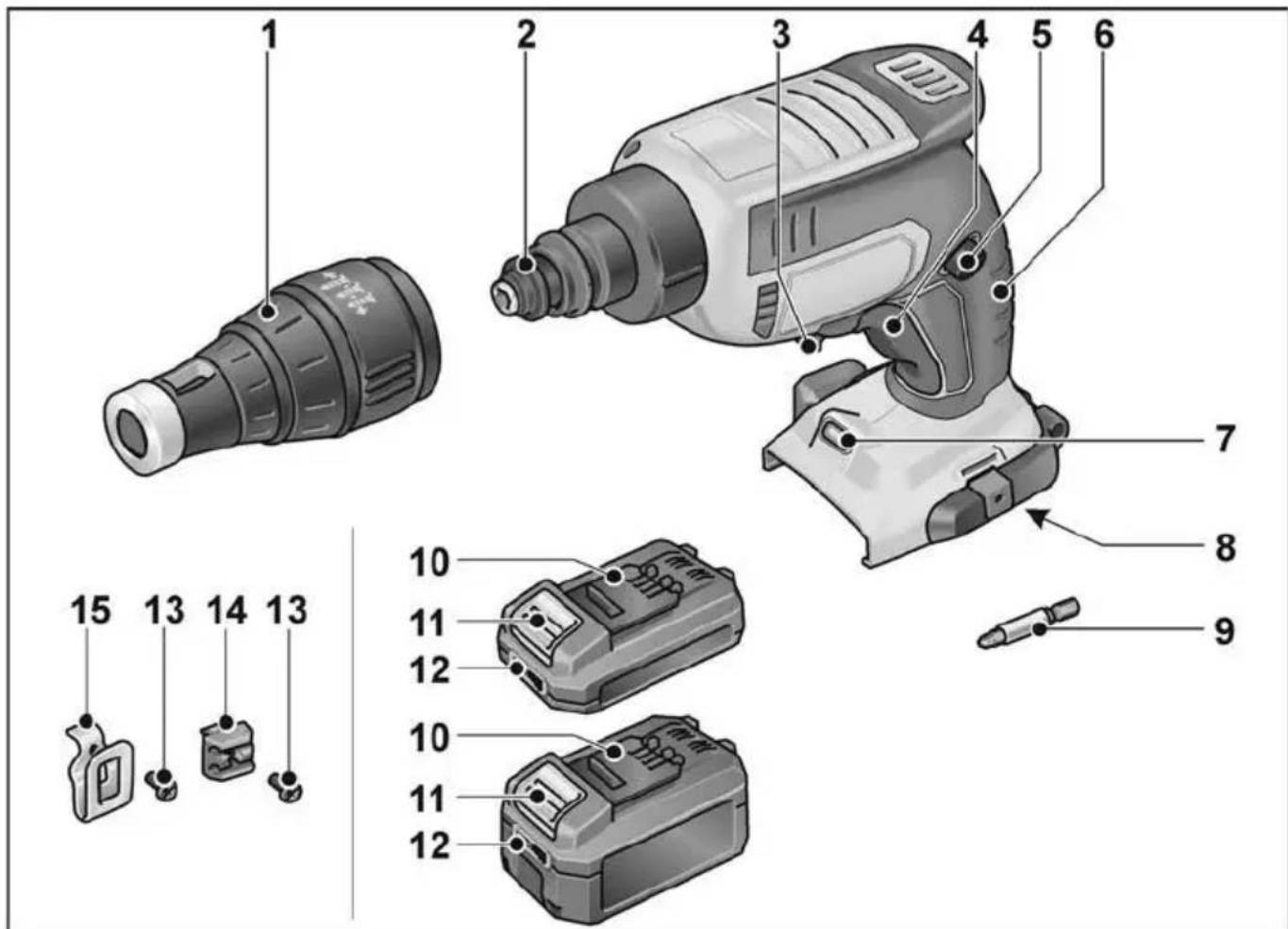

Dintr-o singură privire
1 Manşon opritor
2 Cuplu
3 Tijă pentru selectarea sensului de rotație
(cursă la dreapta/stânga)
4 Comutator de pornire/oprire cu funcție de acceleratie
5 Buton de fixare
6 Mâner
7 Iluminarea locului de muncă
8 Locaşul de inserare pentru
acumulator
9 Bit de şurubelniţă
10 Acumulator litiu-ion (2,5 Ah sau 5,0 Ah)
11 Tastă de deblocare a accumulatorului
12 Indicator privind starea accumulatorului
13 Šurub de fixare
14 Suport de bituri
15 Clemă de centură


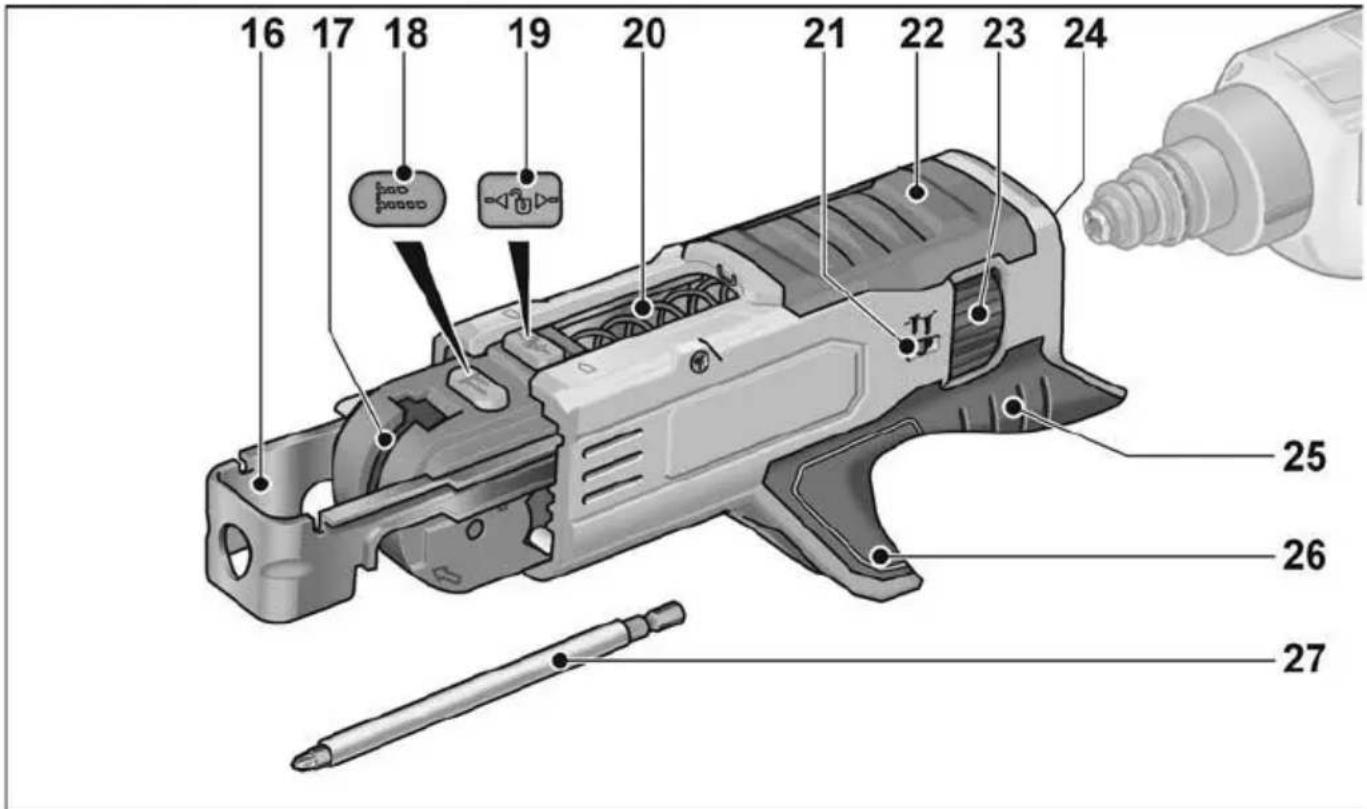

16 17 18 19 20 21 22 23 24 25 26 2716 Opritor de adâncime
17 Şină de ghidare pentru cureaua cu şuruburi
18 Buton de fixare pentru lungimea
şurubului
19 Buton de blocare
20 Arc
21 Afişaj pentru adâncimea
de înşurubare
22 Carcasă
23 Rotiță de reglare pentru adâncimea de înșurubare
24 Dispozitiv de prindere
25 Mâner
26 Compartiment de ghidare pentru
cureaua cu şuruburi
27 Bit de şurubelniţă
Instrucțiune de utilizare
AVERTIZARE!
Scoateți accumulatorul din aparat înainte de efectuarea de lucrări asupra sculei electrice.
Înaintea punerii în funcțiune
Dezambalați scula electrică și accesoriiile și controlați dacă pachetul de livrare este complet și dacă există deteriorări de la transport.

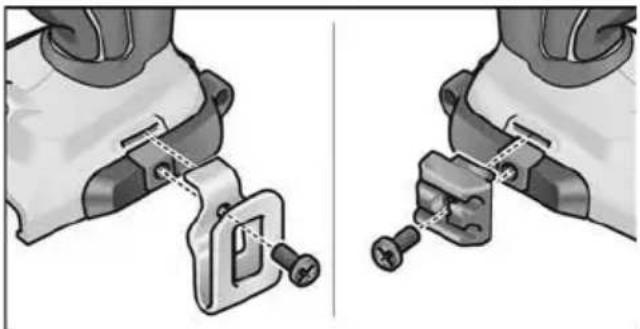

■ Fixați clema de centură, respectiv suportul de bituri cu şurubul ataşat.

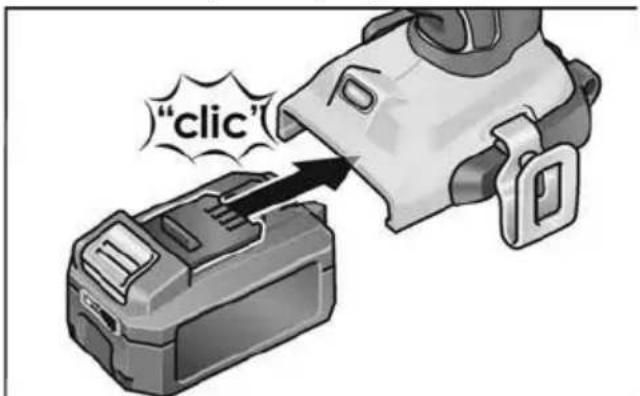

Introducerea/schimbarea acumulatorului
■ Apăsați acumulatorul încărcat până la fixarea completă în poziție în scula electrică.


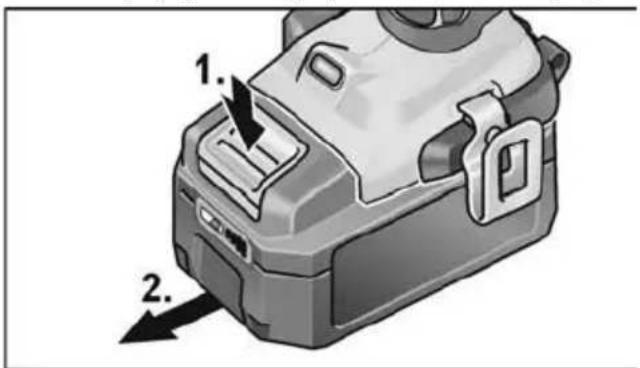

"click"■ Pentru extragere, apăsați tasta de deblocare (1.) și extrageți acumulatorul (2.).
ATENTIE!
În caz de nefolosire, protejati contactele acumulatorului. Particulele metalice desprinse pot scurtcircuita contactele și apare pericol de explozie și de incendiu!

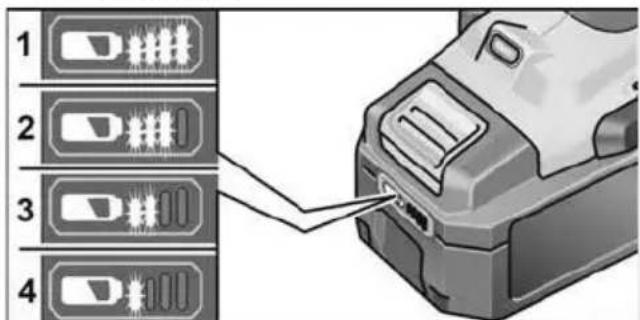

Starea de încărcare a accumulatorului
■ Prin apăsarea tastei, cu ajutorul LEDurilor de la indicatorul pentru starea accumulatorului se poate verifica starea de încărcare.
INDICATIE!
Respectați indicațiile privind încărcarea acumulatoarelor din cadrul instrucțiunilor de utilizare ale încărcătoarelor.
Scoateți acumulatorul din aparat înainte de efectuarea de lucrări asupra sculei electrice.
ATENTIE!
Înaintea tuturor lucrărilor la scula electrică, puneti comutatorul de selecție a sensului de rotație (3) în poziție centrală.

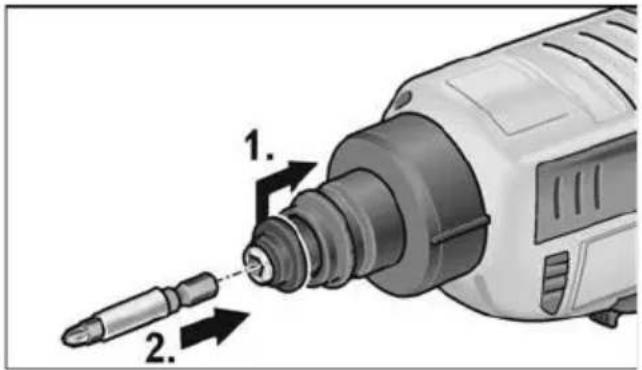

■ Apăsați cuplajul spre spate (1.).
■ Introduceți bitii de şurubelniță în dispozitivul de prindere prevăzut în acest scop (2.).
■ Eliberați cuplajul.

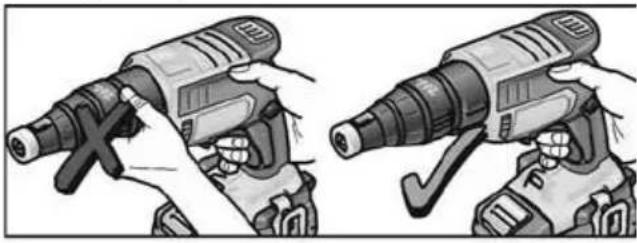

Manşon opritor

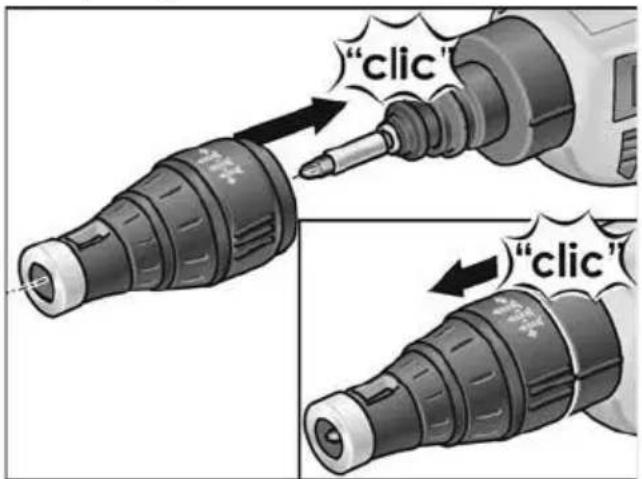

■ Conectați manșonul opritor la șurubelnița cu acumulator pentru lucrări în constructii uscate.
■ Decuplați manșonul opritor de la șurubelnița cu accumulator pentru lucrări în constructii uscate.
i INDICATIE!
Pentru desfiletarea şuruburilor nu este necesar manşonul opritor.
Suport pentru şuruburi
AVERTIZARE!
Scoateți acumulatorul din aparat înainte de efectuarea de lucrări asupra sculei electrice.
ATENTIE!
Înaintea tuturor lucrărilor la scula electrică, puneți comutatorul de selecție a sensului de rotație (3) în poziție centrală.

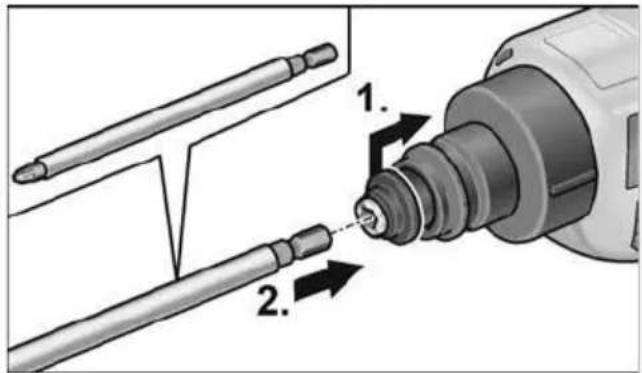

■ Apăsați cuplajul spre spate (1.).
■ Introduceți bitii de şurubelniță în dispozitivul de prindere prevăzut în acest scop (2.).
■ Eliberați cuplajul.

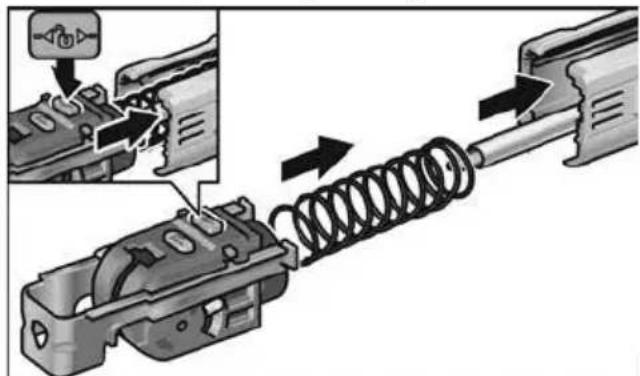

Montarea suportului pentru şuruburi:
■ Acționați butonul de blocare și împingeți culisa în ghidaj.


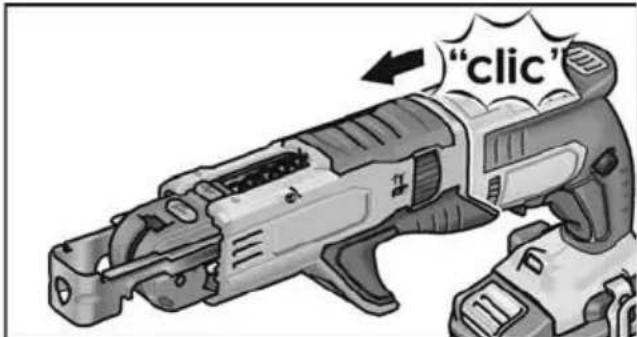

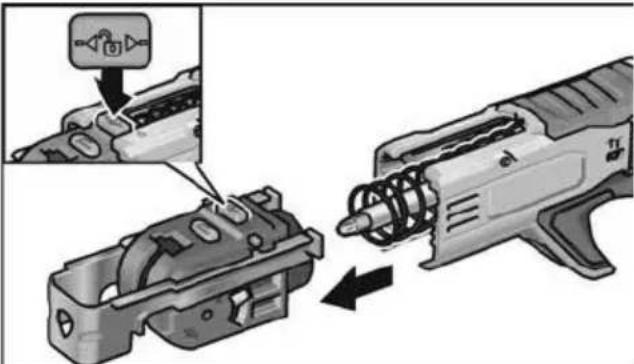

Demontarea suportului pentru şuruburi:
■ Acționați butonul de blocare și trageți în afară culisa.


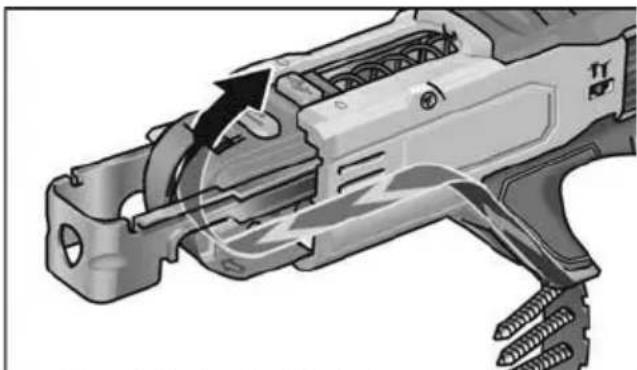

Montarea curelei cu şuruburi
Modificarea adâncimii de înşurubare Manşon opritor
ATENTIE!
Înaintea tuturor lucrărilor la scula electrică, puneți comutatorul de selecție a sensului de rotație (3) în poziție centrală.

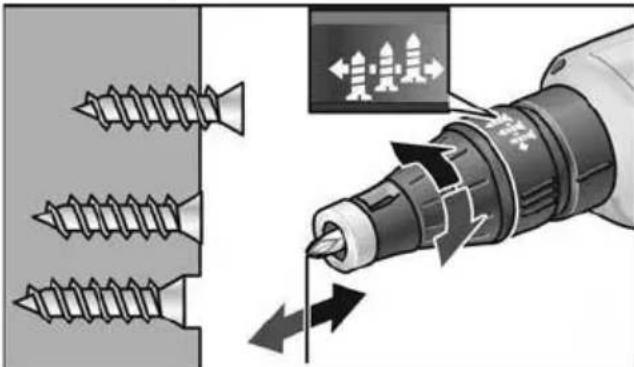

Modificați adâncimea de înșurubare prin rotirea manșonului opritor pentru opritorul de adâncime a șuruburilor. - Rotire spre dreapta: adâncimea de înșurubare este mai mare - Rotire spre stânga: adâncimea de înșurubare este redusă
O treaptă (45°) a manşonului de reglare corespunde unei modificări de 0,2 mm a adâncimii de înşurubare.
O rotire completă (360°) a manşonului de reglare corespunde unei modificări de 1,6 mm a adâncimii de înşurubare.
INDICATIE!
Începeți cu o adâncime de înșurubare mai redusă pentru a preveni deteriorarea pieselor care urmează să fie înșurubate.

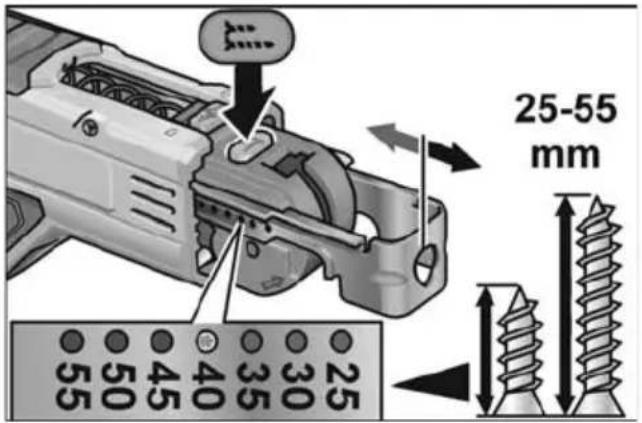

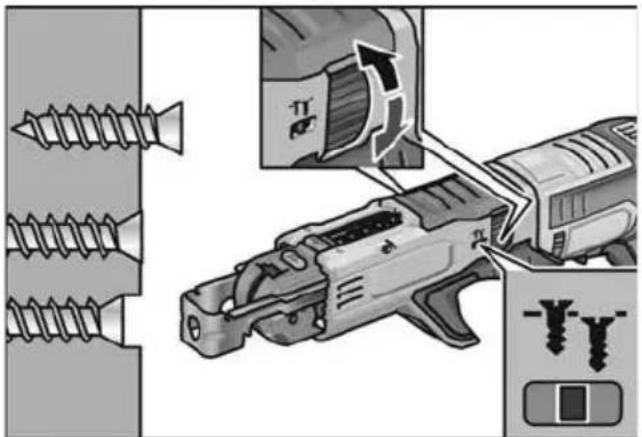

Suport pentru şuruburi
ATENTIE!
Înaintea tuturor lucrărilor la scula electrică, puneti comutatorul de selecție a sensului de rotație (3) în poziție centrală.
■ Rotiți rotița de reglare pentru a configura adâncimea de înșurubare.

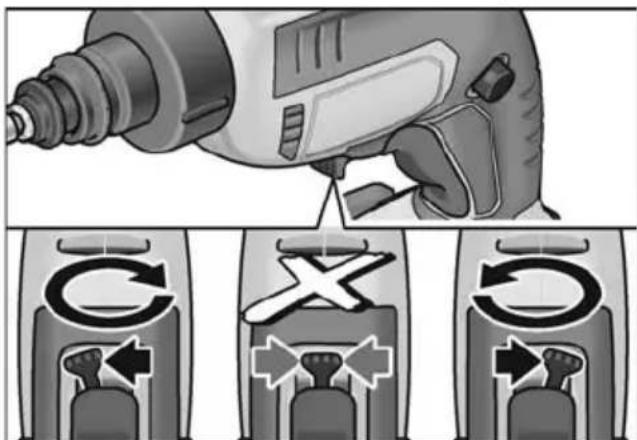

Configurarea sensului de rotație
ATENTIE! Modificați sensul de rotație numai atunci când scula electrică se află în stare de repaus.
■ Aduceți comutatorul de selectie a sensului de rotație în poziția necesară:
– stânga: sens antiorar (desfiletarea şuruburilor)
– dreapta: în sens orar (înfiletarea şuruburilor)

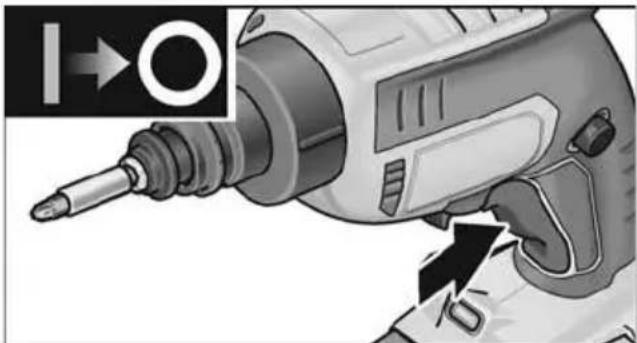

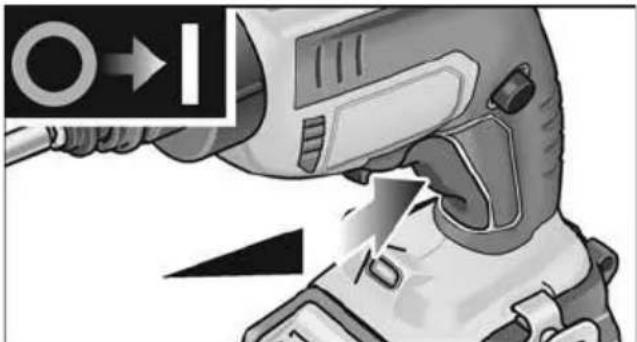

Conectarea sculei electrice Conectarea fără fixare în poziție
Apăsați comutatorul și fixați-l în poziție. Comutatorul sculei electrice permite creșterea lină a turației până la valoarea maximă.
Oprire sculei electrice:
■ Eliberați comutatorul.

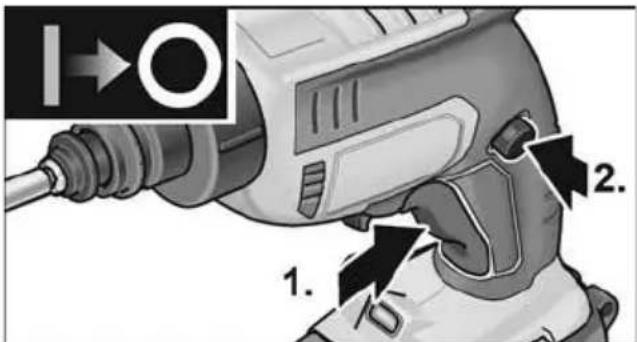

Conectarea cu fixare în poziție
■ Actionarea butonului de fixare pentru blocarea comutatorului (2.).
Oprire sculei electrice:
■ Apăsați comutatorul și eliberați-l.

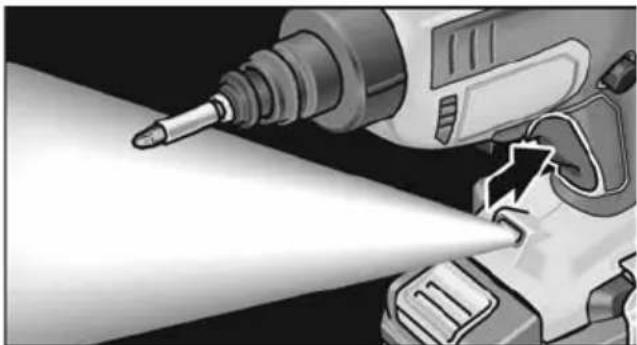

Corp de iluminare a locului de muncă
■ Pentru conectarea și deconectarea comutatorului.
Indicații de lucru
ATENTIE!
Nu este permisă atingerea capului rotativ al şurubelnitei.
Manşon opritor

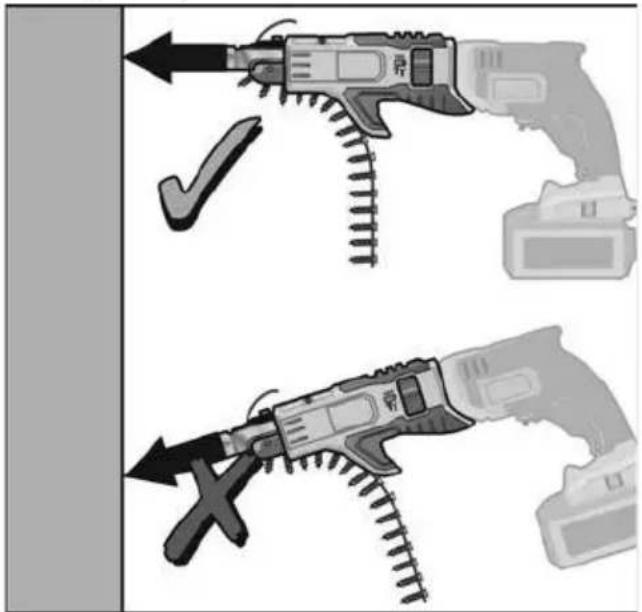

Strângerea şuruburilor:
- Utilizați bitul de şurubelniță corespunzător.
- Configurați adâncimea de înșurubare.
- Configurați sensul de rotație (dreapta).
- Prindeți de mâner scula electrică, cu o mână, și adoptați poziția de lucru.
- Fixarea şurubului pe bitul şurubelnitei. Şurubul este susținut de forța magnetică.
- Apăsați vârful șurubului pe piesa care urmează să fie înșurubată până când manşonul opritor este fixat la nivelul piesei. Poziționați scula electrică perpendicular pe suprafața piesei!
-
Conectați scula electrică.
-
Șurubul este înșurubat în piesă până la atingerea adâncimii de înșurubare configurate.
Verificați adâncimea de înșurubare și modificati-o dacă este necesar.
INDICATIE!
La atingerea adâncimii de înşurubare preselectate, sistemul de antrenare este decuplat, iar bitul şurubelniței nu se mai rotește.
- După finalizarea procesului de înșurubare, este necesară oprirea sculei electrice.
După finalizarea lucrului:
- Deplasați tija pentru selectarea sensului de rotație (3) în poziția mediană.
- Utilizați bitul de şurubelniță corespunzător.
- Configurarea sensului de rotație (stânga).
- Prindeți de mâner scula electrică, cu o mână, și adoptați poziția de lucru.
- Fixați bitul şurubelniței pe şurubul care urmează să fie desfiletat.
- Porniți scula electrică prin acționarea comutatorului (fără blocare). Şurubul este desfiletat.
- După desfiletarea şurubului, eliberați comutatorul.
După finalizarea lucrului:
- Deplasați tija pentru selectarea sensului de rotație (3) în poziția mediană.
Suport pentru şuruburi Strângerea şuruburilor:
- Fixați cureaua cu şuruburi corespunzătoare.
- Configurati adâncimea de înşurubare.
- Configurati sensul de rotație (dreapta).
- Fixați scula electrică ținând cu ambele mâini de mânere și adoptați poziția de lucru.
- Apăsați opritorul de adâncime pentru lungimea șurubului către piesa de prelucrat care urmează să fie înfiletată. Poziționați scula electrică perpendicular pe suprafața piesei!
- Șurubul este înșurubat în piesă până la atingerea adâncimii de înșurubare configurate.
Verificați adâncimea de înșurubare și modificați-o dacă este necesar.
i INDICATIE!
La atingerea adâncimii de înşurubare preselectate, sistemul de antrenare este decuplat, iar bitul şurubelnitei nu se mai roteşte.
- După finalizarea procesului de înșurubare, este necesară oprirea sculei electrice.
După finalizarea lucrului:
- Deplasați tija pentru selectarea sensului de rotație (3) în poziția mediană.
Întreținere și îngrijire
AVERTIZARE!
Scoateți acumulatorul din aparat înainte de efectuarea de lucrări asupra sculei electrice.
ATENTIE!
Înaintea tuturor lucrărilor la scula electrică, puneti comutatorul de selecție a sensului de rotație (3) în poziție centrală.
Curățare
ATENTIE!
La efectuarea lucrărilor de curățare cu aer comprimat, este obligatorie purtarea de ochelari de protectie.
Curățați aparatul și fantele de aerisire în mod regulat. Frecvența depinde de materialul prelucrat și de durata utilizării.
■ Suflați regulat interiorul carcasei cu aer sub presiune uscat.
Curățați periodic prin suflare cu aer comprimat uscat suportul pentru șuruburi.
Reparații
Lăsați ca reparațiile să fie făcute exclusiv de un atelier de service pentru clienți autorizat de producător.
Piese de schimb și accesorii
Alte accesorii, în special scule și mijloace auxiliare pentru lustruit le găsiți în cataloagele producătorului.
Găsiți desene de ansamblu explodat și liste ale pieselor de schimb pe pagina noastră de internet: www.flex-tools.com
Indicații de salubrizare
AVERTIZARE!
Sculele electrice ieşite din uz trebuie să fie aduse într-o stare inutilizabilă înainte de eliminarea ca deșeu separat:
- sculele electrice acționate de la rețea prin înlăturarea fisei de conexiune,
- sculele electrice acționate cu acumulatoare prin înlăturarea acumulatoarelor.
Numai pentru țările EU
Nu aruncați uneltele electrice la gunoiul menajer!
Conform Directivei Europene 2012/19/UE pentru aparatele electrice și electronice vechi și punerea în practică în legislația națională uneltele electrice uzate trebuie să se colecteze separat și trebuie predate unei refolosiri conforme cu mediul.
Recuperarea materiilor prime în loc de eliminarea ca deșeu separat.
Aparatul, accesoriiile și ambalajul trebuie să fie depuse la un centru de revalorificare, în conformitate cu prescripțiile de mediu. Piesele din plastic sunt marcate pentru reciclare pe categorii de material.
AVERTIZARE!
Nu aruncați acumulatoarele/bateriile la deșeuri menajere, în foc sau în apă. Nu deschideti acumulatoarele ieșite din uz.
Numai pentru țările EU:
Conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecte sau consumate trebuie colectate separat și direcționate către o stație de reciclare ecologică.
INDICATIE!
Informați-vă la comerciantul de specialitate despre posibilitățile de salubrizare!
Transportul
Cantitatea echivalentă de litiu din acumulatoarele incluse în pachetul de livrare se situează sub valorile limită în vigoare. De aceea, în calitatea sa de piesă componentă, accumulatorul, precum și scula electrică cu pachetul său de livrare nu se supun prevederilor naționale sau internaționale privind substanțele periculoase. În cazul transportului mai multor aparate cu acumulatoare Litiu-lon, aceste prescripții pot deveni relevante și pot fi necesare măsuri de securitate speciale (de ex. pentru ambalaj). În acest caz, informați-vă asupra prevederilor în vigoare pentru țara de utilizare.
Conformitatea C€
Noi declarațăm pe proprie răspundere, că produsul descris în „Date tehnice” este în conformitate cu următoarele norme sau documente normative:
EN 62841 conform prevederilor
Excluderea răspunderii
Producătorul și reprezentantul său nu răspund pentru defecte și venitul nerealizat prin întreruperea activității, pe care le-a cauzat produsul sau o imposibilă utilizare a produsului.
Producătorul și reprezentantul său nu răspund pentru pagube produse prin utilizare necorespunzătoare sau în legătură cu produse ale altor producători.
