GEBRUIKSAANWIJZING DW 45 18.0-EC Flex

nl Originele gebruiksaanwijzing 81

Gebruikte symbolen 81

Symbolen op het gereedschap ..... 81

Voor uw veiligheid 81

Geluid en trillingen 83

Gebruiksaanwijzing 87

Onderhoud en verzorging ..... 92

Afvoeren van verpakking en machine .. 92

Transport 93

(€-Conformiteit 93

Uitsluiting van aansprakelijkheid ..... 93

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan. Als de aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.

LET OP

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

Kortsluitvaste veiligheids-transformator

Oplaadbare lithiumionbatterij

Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdu-rend zonlicht en vuur. Er bestaat explosiegevaar!

Accu's niet in het vuur werpen. Er bestaat explosiegevaa!

Gereedschap is niet geschikt voor gebruik binnenshuis. Stel het gereedschap niet bloot aan regen. Elektrisch gereedschap en accu's in een droge ruimte opbergen.

Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden.

Verwijderingsvoorschriften (zie pagina 92)

Voor uw veiligheid

WAARSCHUWING!

Voor het gebruik van de polijstmachine dient u de volgende voorschriften te lezen en ernaar te handelen:

– deze gebruiksaanwijzing;
- de "Algemene veiligheidsvoorschriften" voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (documentnummer 315.915);
- de op de plaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Deze polijstmachine is geconstrueerd volgens de huidige stand van de techniek en de erkende veiligheidstechnische regels. Toch kunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden.

De polijstmachine mag alleen worden gebruikt:

• volgens de bestemming;
• in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemming

De accudroogbouwschroevendraaier DW 45 18.0-EC is bestemd

• voor professioneel gebruik in de industrie en door de vakman,
• voor het vastschroeven van droogbouwwanden, geperst spaanplaat of vezelplaat op hout of metaal met snelbouwschroeven,
• voor het indraaien van metaalplaat- of houtschroeven in de interieurbouw,
• voor het gebruik met geschikt en door de fabrikant voor deze machine geadviseerd inzetgereedschap.

Het schroevenmagazijn M-DW is bestemd voor het snel inschroeven van boor-, spaanplaat- en houtbouwschroeven.

Het schroefmagazijn mag alleen in combinatie met de volgende accudroogbouwschroevendraaiers worden gebruikt:

- DW 45 18.0-EC

Veiligheidsinstructies voor accudroogbouwschroevendraaiers en schroefmagazijnen

WAARSCHUWING!

Lees alle met het elektrisch gereedschap meegeleverde veiligheidsvoorschriften, aanwijzingen, afbeeldingen en specificaties. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

■ Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het gereedschap verborgen stroomleidingen kan raken.

Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

■ Houd het elektrische gereedschap altijd goed vast.

Bij het vast- of losdraaien van schroeven kunnen gedurende korte tijd grote reactiemomenten optreden.

■ Zet het werkstuk vast.

Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.

■ Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.

■ Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen.

Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen.

■ Richt het elektrische gereedschap niet op uzelf of op andere personen in de buurt.

■ Grijp tijdens de werkzaamheden niet in het schroevenmagazijn of op de vast te schroeven plaats.

Er bestaat gevaar voor letsel door afknellingen of schroeven met scherpe randen.

- Gebruik alleen geschikte schroefriemen volgens het gedeelte „Technische gegevens”.

Bij het gebruik van andere schroeven kan het schroefmagazijn beschadigd worden.

Veiligheidsvoorschriften voor de omgang met accu's

■ Open de accu niet. Er is risico op kortsluiting.

■ Bescherm de accu tegen hitte, bijvoorbeeld door langdurige inwerking van zonlicht, en tegen vuur, water en vocht. Er bestaat explosiegevaar.

- Bij beschadiging of onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren.

- Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen.

Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.

■ Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer deze met andere accu's wordt gebruikt.
■ Door spitse voorwerpen zoals spijkers en schroevendraaiers of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu kan ontbranden, roken, exploderen of oververhit raken.

Speciale veiligheidsvoorschriften

Gebruik voor het markeren van het elektrische gereedschap alleen stickers. Boor geen gaatjes in het machinehuis.

Geluid en trillingen

De geluids- en trillingswaarden zijn vast-gesteld volgens EN 62841.
Het A-gewaardeerde geluidsniveau van het gereedschap bedraagt kenmerkend:
– Geluidsdrukniveau L pA : 71 dB(A);
- Geluidsvermogenniveau L WA : 82 dB(A); - Onzekerheid K: 3 dB.
Totale trillingswaarde (bij het indraaien van schroeven):
- Emissiewaarde a_h : <2,5 m/s
– Onzekerheid K: 1,5 m/s ^2

VOORZICHTIG!

De aangegeven meetwaarden gelden voor nieuwe gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

LET OP

Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 62841en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap. Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken.

Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Technische gegevens

		DW 45 18.0-EC
Machinetype		Accudroogbouwschroeven-draaier
Accu Ah		AP 18.0/2,5AP 18.0/5,0
Onbelast toerental	min^-1	0-4500
Max. draaimoment Nm (zacht/hard) 6/28
Gereedschapopname		1/4" (6,35 mm)Binnenzeskant
Gewicht volgens „EPTA-procedure 01/2003”(zonder accu)	kg 0,98
Gewicht Akku– AP 18.0/2,5– AP 18.0/5,0	kgkg	0,420,72
Schroefmagazijn
Lengte mm		273
Gewicht zonder schroefriem kg		0,48
Schroeven per riem (max.)		50
Schroefmaat– Lengte– Max. schachtdiameter	mmmm	554,2

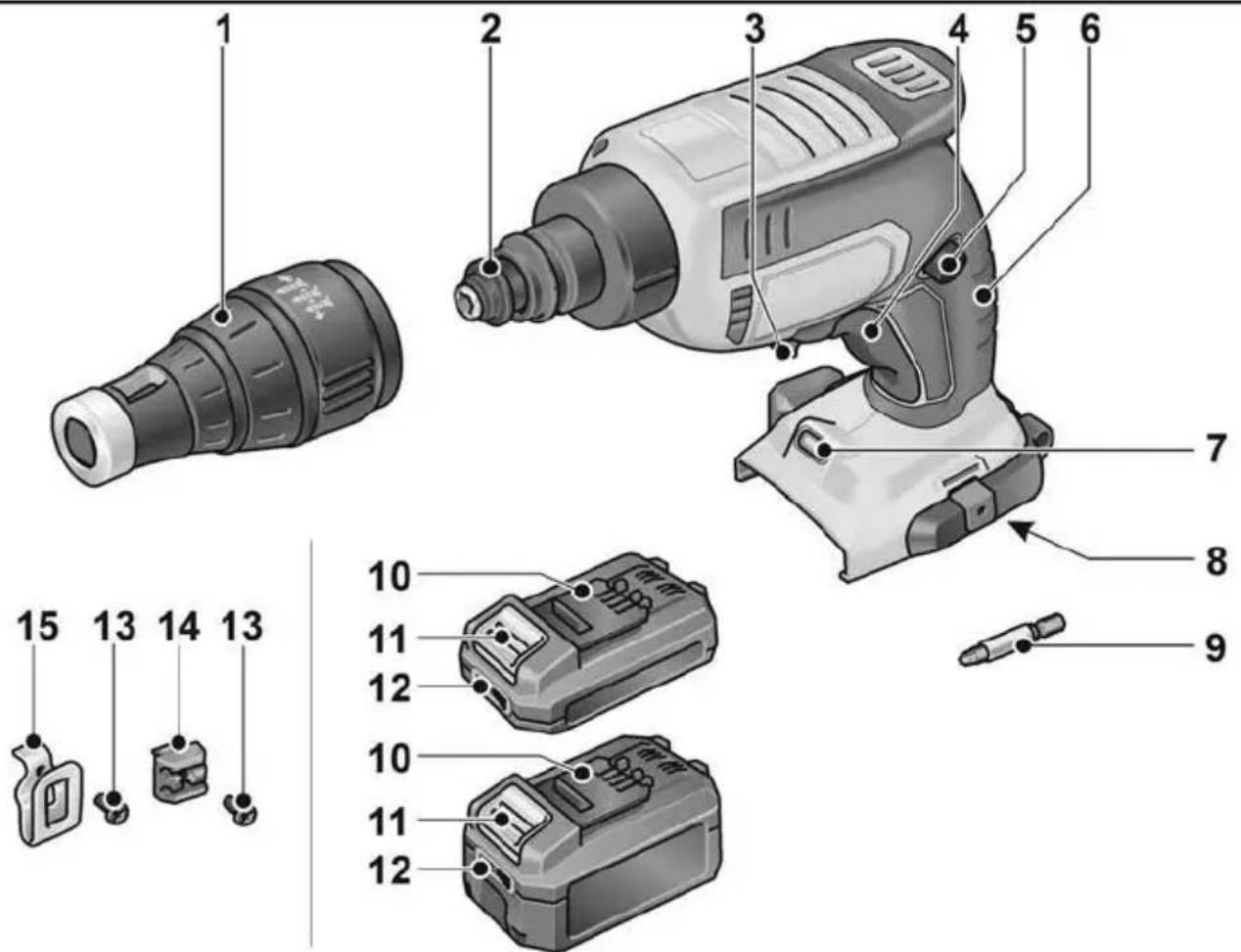

In één oogopslag

1 Aanslaghuls
2 Koppeling
3 Hendel voor keuze van draairichting (rechts-/linksdraaien)
4 Aan/uit-schakelaar met toerentalfunctie
5 Blokkeerknop
6 Handgreep
7 Werkplekverlichting

8 Inschuifopening voor accu
9 Schroefbit
10 Li-ion-accu (2,5 Ah of 5,0 Ah)
11 Ontgrendelknop voor accu
12 Statusindicatie accu
13 Bevestigingsschroef
14 Bithouder
15 Riemklem

16 17 18 19 20 21 22 23 24 25 26 27

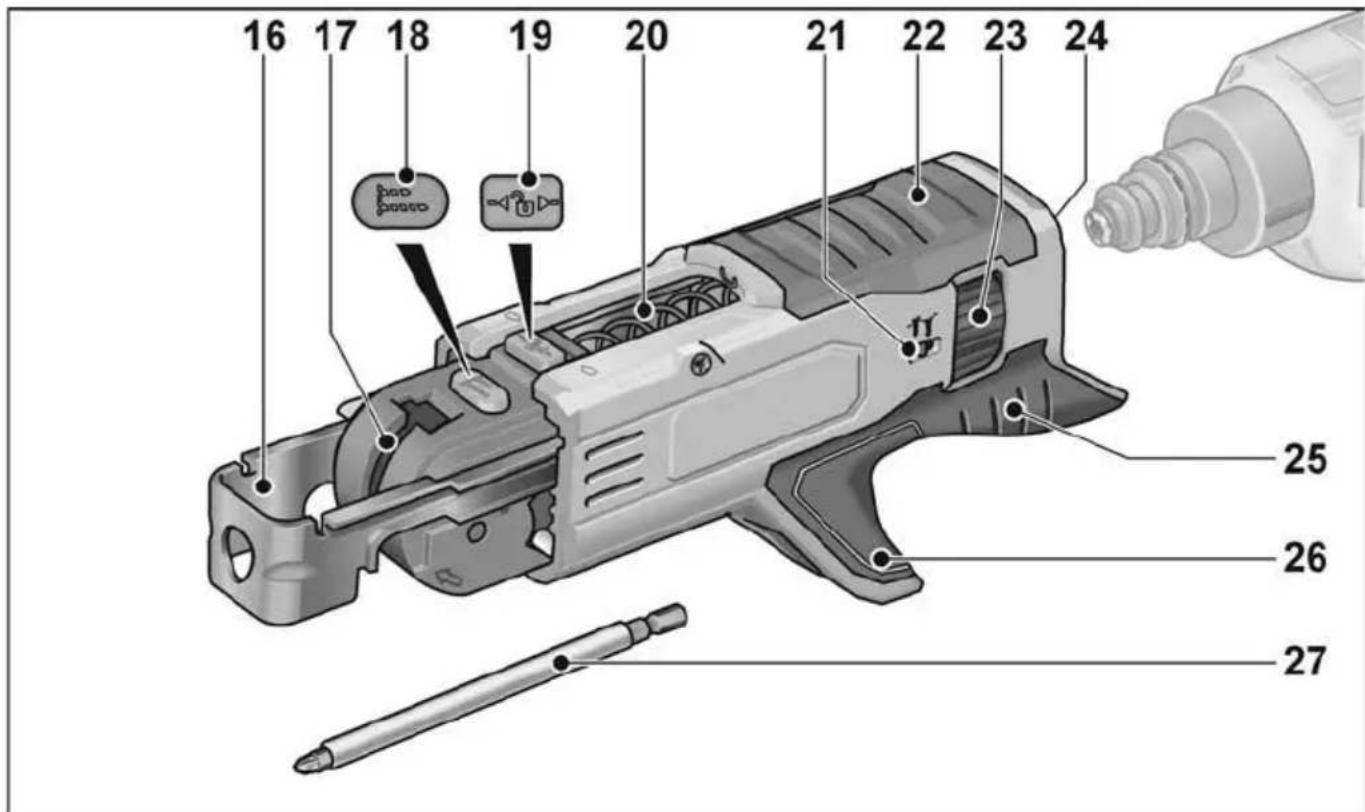

16 Diepteaanslag
17 Geleiderail voor schroefriem
18 Blokkeerknop voor schroeflengte
19 Vergrendelingsknop
20 Veer
21 Indicator voor inschroefdiepte

22 Behuizing
23 Draaiknop voor inschroefdiepte
24 Houder
25 Handgreep
26 Geleidingsschacht voor schroefriem
27 Schroefbit

Gebruiksaanwijzing

WAARSCHUWING!

Voor alle werkzaamheden aan het elektrische gereedschap de accu uit het apparaat nemen.

Voor de ingebruikneming

• Pak de polijstmachine uit, controleer of de levering compleet is en controleer de machine op transportschade.

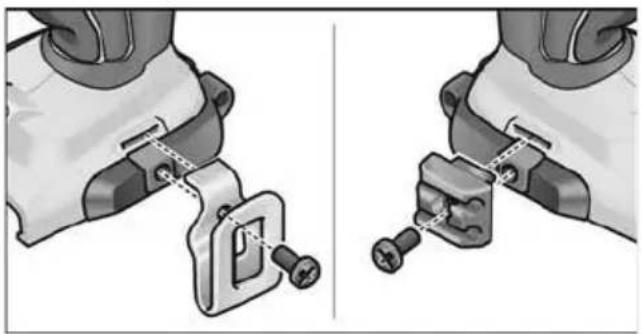

  ■ Bevestig de riemklem of bithouder met de meegeleverde schroef.

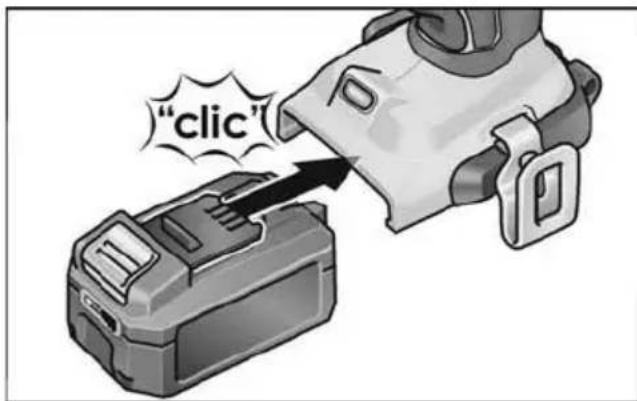

Accu plaatsen/vervangen

■ Druk de geladen accu in het elektrische gereedschap totdat deze vergrendelt:

"click"

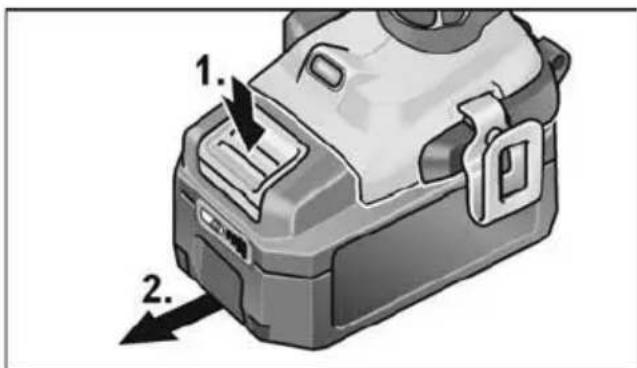

■ Als u de accu wilt verwijderen, drukt u op de ontgrendelingsknoppen (1.) en trekt u de accu eruit (2.).

1. 2.

VOORZICHTIG!

Bescherm de contacten van de accu als u deze niet gebruikt. Losse metalen delen kunnen de contacten kortsluiten. Er bestaat explosie- en brandgevaar1

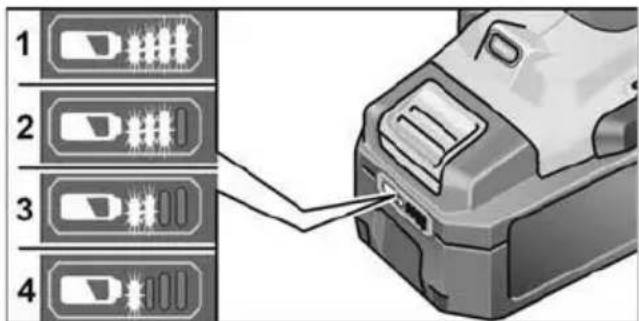

Oplaadstatus van de accu

■ De oplaadstatus van de accu is te controleren met de LED van de accustatus-indicator.

1 2 3 4

Als de LED knippert, moet de accu worden opgeladen. Als de LED na het indrukken van de knop niet oplicht, is de accu defect en moet deze worden vervangen.

De indicator gaat na 5 seconden uit.

LET OP

Neem de instructies voor het opladen van de accu in de gebruiksaanwijzing van de oplader in acht.

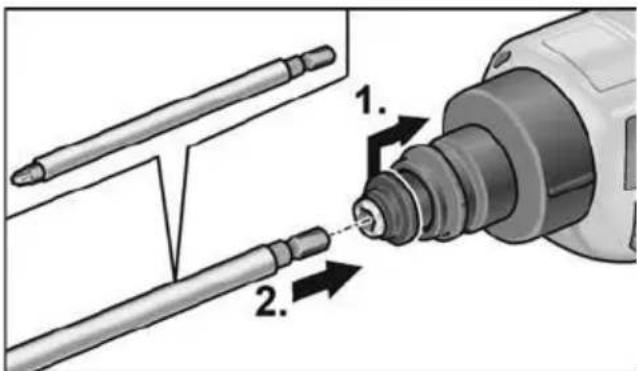

Inzetten van het gereedschap Schroefbit

WAARSCHUWING!

Voor alle werkzaamheden aan het elektrische gereedschap de accu uit het apparaat nemen.

VOORZICHTIG!

Altijd vóór werkzaamheden aan het elektrische gereedschap de draairichtingvoorkeuze (3) in de middelste stand zetten.

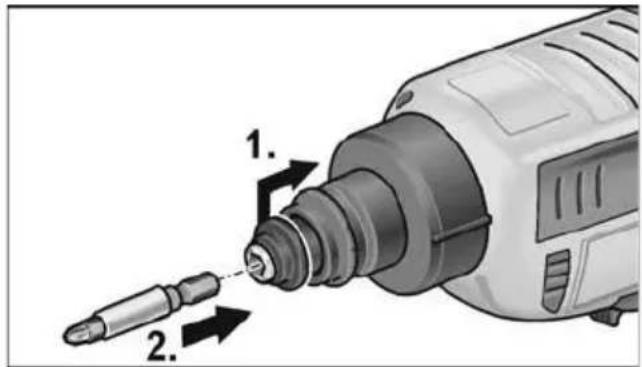

■ Koppeling naar achteren drukken (1.).
■ Bit in de bitopname plaatsen (2.).
■ Koppeling loslaten.

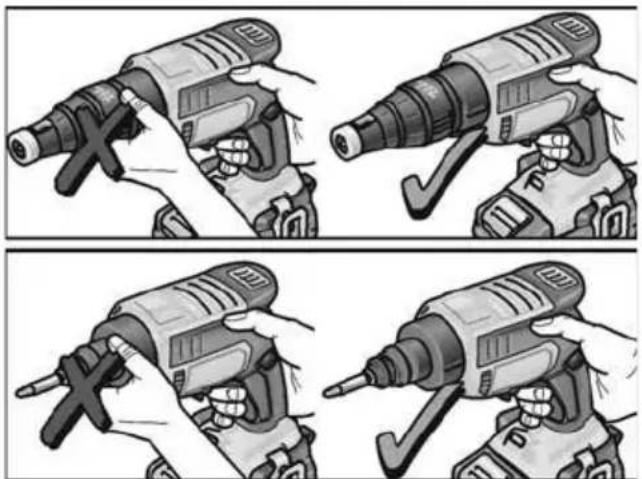

Aanslaghuls

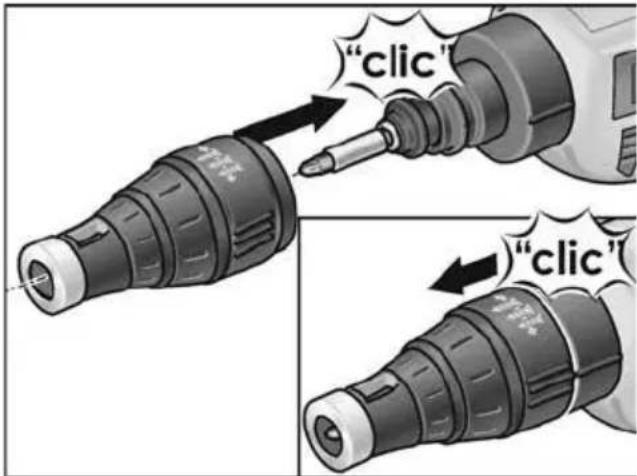

■ Aanslaghuls op droogbouwschroevendraaier steken.
■ Aanslaghuls van de droogbouwschroevendraaier lostrekken.

i LET OP

Voor het losdraaien van schroeven is de aanslaghuls niet nodig.

Schroefmagazijn

WAARSCHUWING!

Voor alle werkzaamheden aan het elektrische gereedschap de accu uit het apparaat nemen.

VOORZICHTIG!

Altijd vóór werkzaamheden aan het elektrische gereedschap de draairichtingvoorkeuze (3) in de middelste stand zetten.

■ Koppeling naar achteren drukken (1.).
■ Bit in de bitopname plaatsen (2.).
■ Koppeling loslaten.

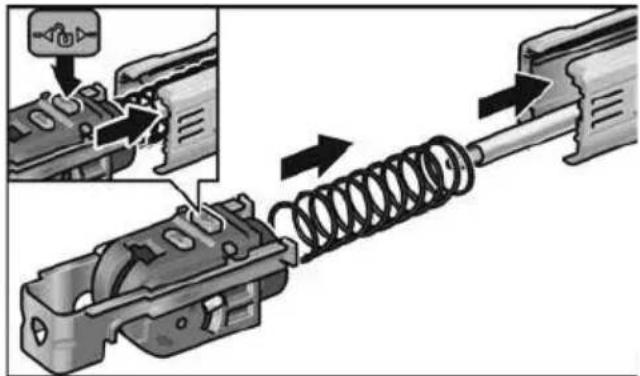

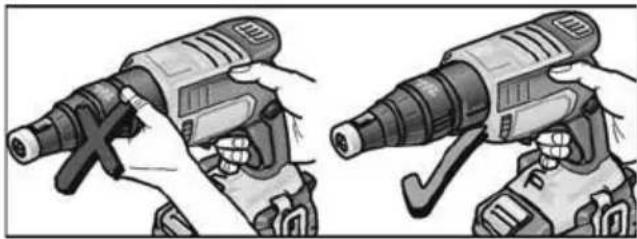

Schroefmagazijn monteren:

■ Schroefmagazijn op droogbouwschroevendraaier steken.

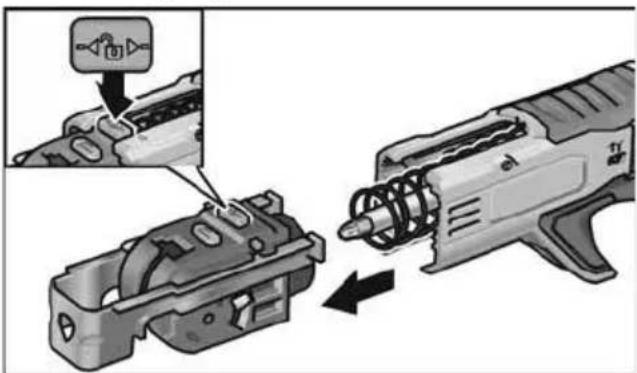

Schroefmagazijn demonteren:

■ Schroefmagazijn van de droogbouwschroevendraaier lostrekken.

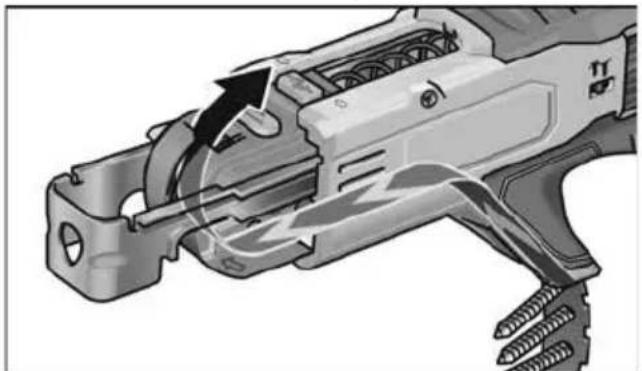

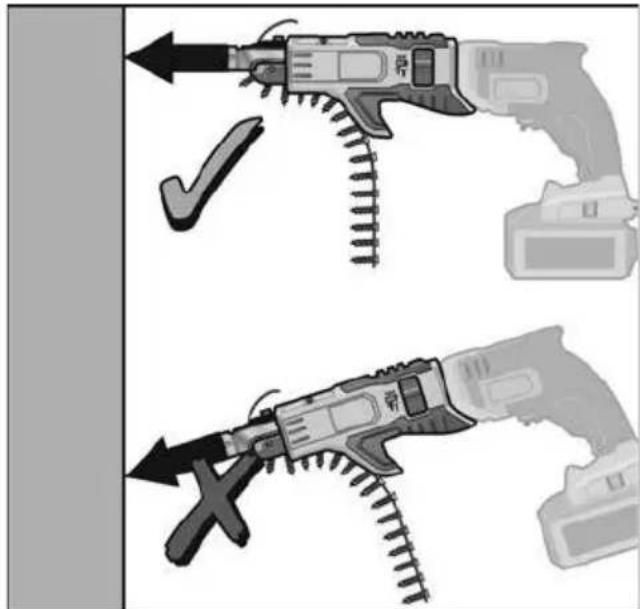

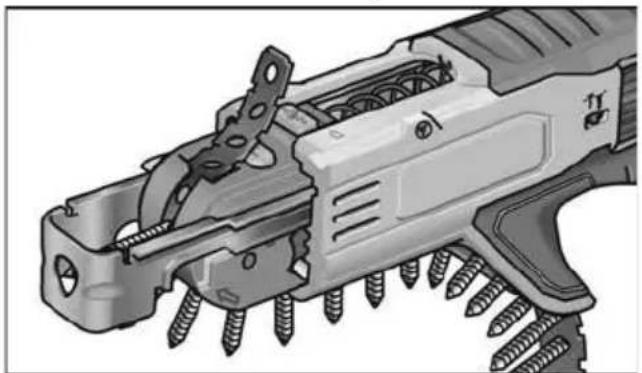

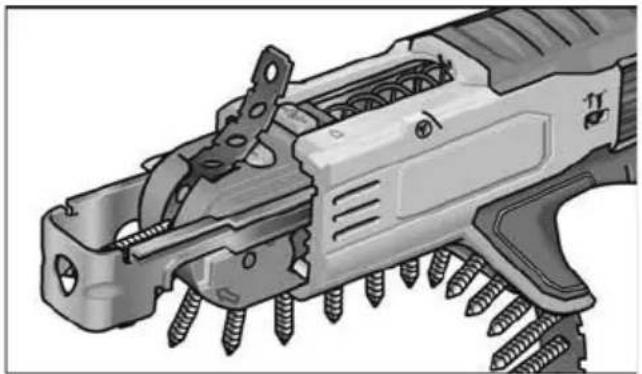

Schroefriem aanbrengen

■ Schroefriem van onderen aanbrengen.

Inschroefdiepte veranderen Aanslaghuls

VOORZICHTIG! Altijd vóór werkzaamheden aan het elektrische gereedschap de draairichtingvoorkeuze (3) in de middelste stand zetten.

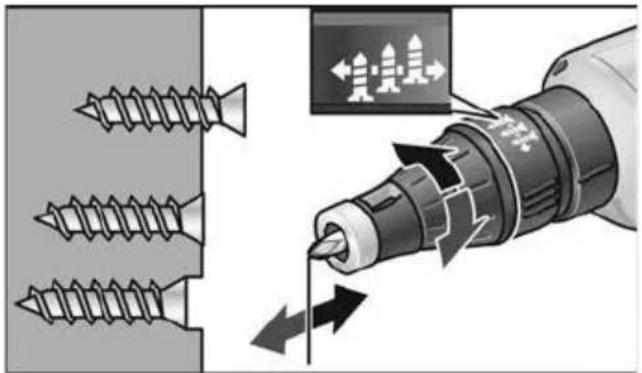

■ Inschroefdiepte door draaien van de aanslaghuls voor de schroefdiepte-aanslag veranderen.

- Draaien naar rechts: Inschroefdiepte wordt groter

- Draaien naar links: Inschroefdiepte wordt kleiner

Een verplaatsing (45°) van de instelhuls komt overeen met een verandering van de inschroefdiepte van 0,2 mm.

Een volledige slag (360°) van de instelhuls komt dus overeen met een verandering van de inschroefdiepte van 1,6 mm.

i LET OP

Met een geringe inschroefdiepte beginnen om de vast te schroeven werkstukken tegen beschadigingen te beschermen.

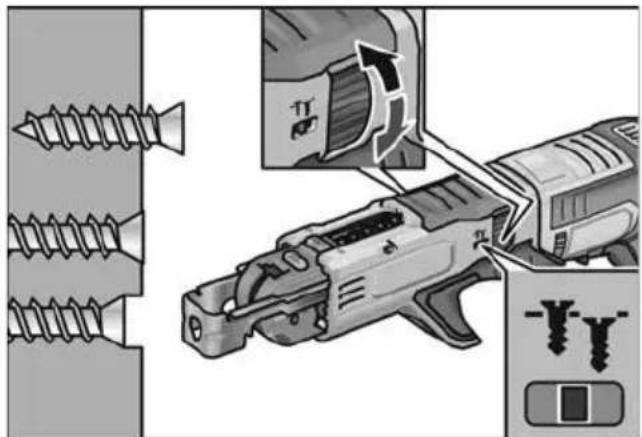

Schroefmagazijn

VOORZICHTIG!

Altijd vóór werkzaamheden aan het elektrische gereedschap de draairichtingvoorkeuze (3) in de middelste stand zetten.

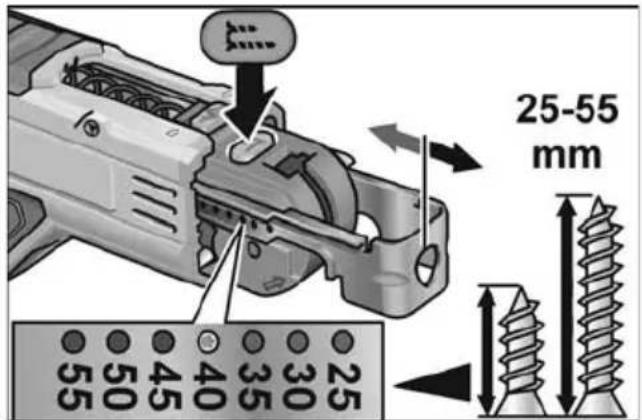

25-55 mm 25 30 45 50 55 40 35 40 30 25

■ Blokkeerknop indrukken en de schroeflengte met de hand instellen.

■ Draaiknop draaien om de inschroefdiepte in te stellen.

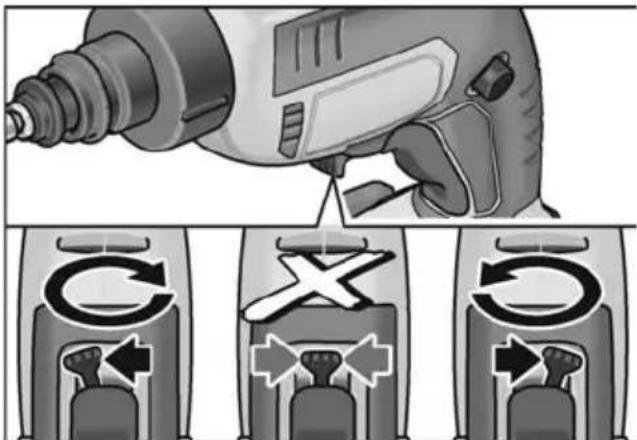

Draairichting instellen

VOORZICHTIG!

Verander de draairichting alleen wanneer het elektrische gereedschap stilstaat.

■ Zet de schakelaar draairichtingvoorkeuze in de vereiste stand:

- Links: tegen de richting van de klok in (schroeven losdraaien)

– Rechts: met de klok mee (schroeven indraaien)

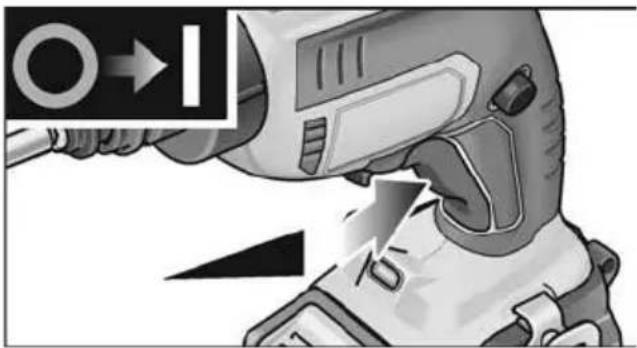

Elektrisch gereedschap inschakelen

Inschakelen zonder vastklikken

■ Druk de schakelaar in en houd deze vast. Met de schakelaar van het elektrische gereedschap kunt u het toerental langzaam verhogen tot aan de maximale waarde.

Schakel het elektrische gereedschap uit:

■ Laat de schakelaar los.

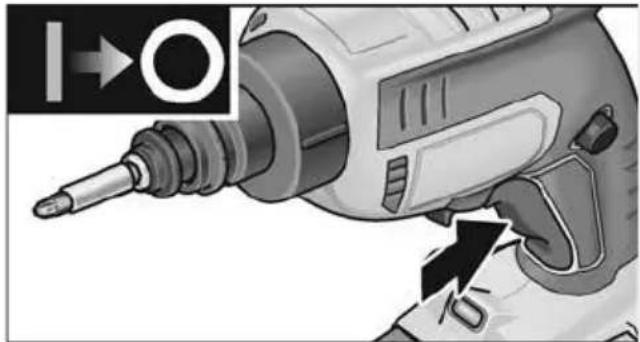

Inschakelen met vastklikken

1. 2. 1.

■ Druk de schakelaar in en houd deze vast (1.).
■ Vastzetknop indrukken om de schakelaar te blokkeren (2.).

Schakel het elektrische gereedschap uit:

■ Schakelaar indrukken en loslaten.

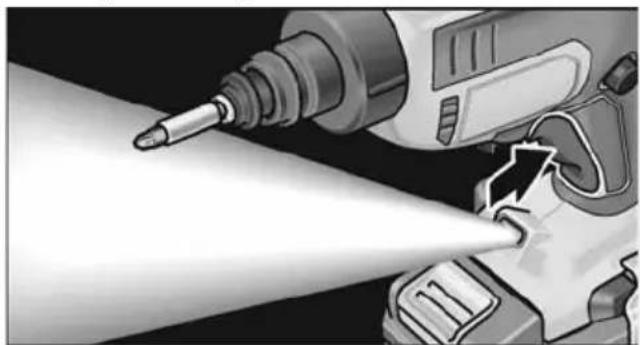

Werkpleklamp

■ Voor het in- en uitschakelen de schakelaar aantippen.

Tips voor de werkzaamheden

VOORZICHTIG!

Niet in de roterende schroefkop grijpen.

Aanslaghuls

Schroeven indraaien:

1. Passend schroefbit inzetten.
2. Schroefdiepte instellen.
3. Draairichting (Rechts) instellen.
4. Elektrisch gereedschap met één hand aan de greep vastpakken en werkstand innemen.
5. Schroef op het bit plaatsen. De schroef wordt door magnetische kracht vastgehouden.
6. Schroefpunt tegen het vast te schroeven werkstuk drukken tot de aanslaghuls op het werkstuk ligt. Elektrische gereedschap haaks op het oppervlak van het werkstuk houden!
7. Elektrisch gereedschap inschakelen. De schroef wordt in het werkstuk gedraaid tot de ingestelde schroefdiepte bereikt is. Inschroefdiepte controleren, eventueel veranderen.

LET OP

Bij het bereiken van de vooraf ingestelde inschroefdiepte wordt de aandrijving losgekoppeld. Het bit draait niet meer.

1. Na het indraaien van schroeven het elektrische gereedschap uitschakelen.

Na einde van de werkzaamheden:

1. Draairichtingvoorkeuze (3) in middelste stand zetten.

Schroeven losdraaien:

1. Passend schroefbit inzetten.
2. Draairichting (Links) instellen.
3. Elektrisch gereedschap met één hand aan de greep vastpakken en werkstand innemen.
4. Schroefbit op de los te draaien schroef plaatsen.

5. Elektrisch gereedschap door indrukken van de schakelaar inschakelen (zonder vastklikken). De schroef wordt losgedraaid.

6. Na het uitdraaien van de schroef de schakelaar loslaten.

Na einde van de werkzaamheden:

1. Draairichtingvoorkeuze (3) in middelste stand zetten.

Schroefmagazijn

Schroeven indraaien:

1. Passende schroefriem aanbrengen.
2. Schroefdiepte instellen.
3. Draairichting (Rechts) instellen.

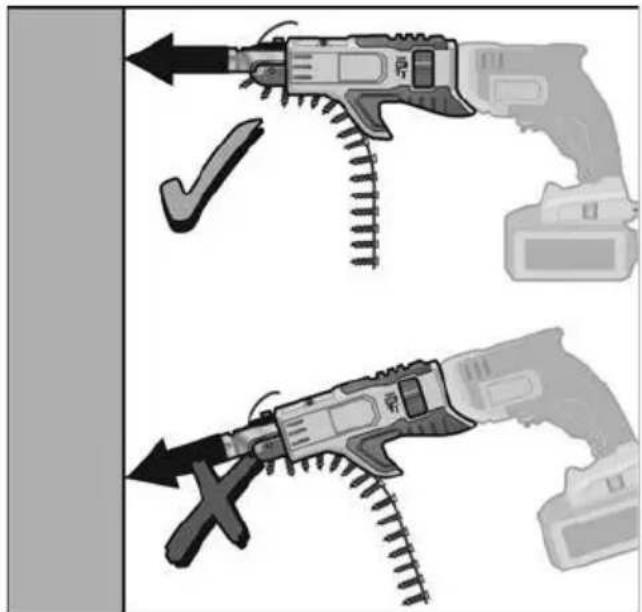

4. Elektrisch gereedschap met beide handen aan de handgrepen vastpakken en een werkpositie innemen.

5. Diepteaanslag voor schroeflengte tegen het vast te schroeven werkstuk drukken. Elektrisch gereedschap in een rechte hoek ten opzichte van het werkstukoppervlak houden!

6. Elektrisch gereedschap inschakelen.

De schroef wordt in het werkstuk gedraaid tot de ingestelde schroefdiepte bereikt is.

Inschroefdiepte controleren, eventueel veranderen.

i LET OP

Bij het bereiken van de vooraf ingestelde inschroefdiepte wordt de aandrijving losgekoppeld. Het bit draait niet meer.

1. Na het indraaien van schroeven het elektrische gereedschap uitschakelen.

Na einde van de werkzaamheden:

1. Draairichtingvoorkeuze (3) in middelste stand zetten

Onderhoud en verzorging

WAARSCHUWING!

Voor alle werkzaamheden aan het elektrische gereedschap de accu uit het apparaat nemen.

VOORZICHTIG!

Altijd vóór werkzaamheden aan het elektrische gereedschap de draairichtingvoorkeuze (3) in de middelste stand zetten.

Reiniging

VOORZICHTIG!

Bij reinigingswerkzaamheden met perslucht beslist een veiligheidsbril dragen.

■ Reinig de machine en de ventilatieopeningen regelmatig. De frequentie van de reiniging is afhankelijk van het bewerkte materiaal en van de duur van het gebruik.
■ Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge per-slucht door.
■ Schroefmagazijn regelmatig uitblazen met droge perslucht.

Reparaties

Laat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klantenservice.

Vervangingsonderdelen en toebehoren

Zie de catalogi van de fabrikant voor overig toebehoren, in het bijzonder inzetgereedschappen en polijsthulpmiddelen.

Explosietekeningen en onderdelenlijsten vindt u op onze website:

www.flex-tools.com

Afvoeren van verpakking en machine

⚠ WAARSCHUWING!

Maak afgedankte elektrische gereedschappen onbruikbaar voordat deze worden afgevoerd:

• op het lichtnet aangesloten elektrisch gereedschap door verwijdering van het netsnoer,
• op accu's werkend elektrisch gereedschap door verwijdering van de accu.

Alleen voor EU-landen Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

Terugwinning van grondstoffen in plaats van afvalverwijdering.

Gereedschap, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt. De kunststofdelen zijn gemarkeerd om deze per soort te kunnen recyclen.

⚠ WAARSCHUWING!

Gooi accu's en batterijen niet bij het huisvuil, in het vuur of in het water. Demonteer versleten accu's niet.

Alleen voor EU-landen:

Volgens richtlijn 2006/66/EG moeten defecte of versleten accu's en batterijen worden gerecycled.

i LET OP

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven!

Transport

De lithiumequivalenthoeveelheid van de meegeleverde accu ligt onder de geldende grenswaarden.

Daarom zijn op de accu als los onderdeel en op het elektrische gereedschap met het meegeleverde toebehoren geen nationale of internationale voorschriften met betrekking tot het transport van gevaarlijke goederen van toepassing.

Bij het transport van meerdere gereedschappen met lithiumionaccu's kunnen deze voorschriften relevant worden en bijzondere veiligheidsmaatregelen (bijv. voor de verpakking) vereisen.

Stel u in dit geval op de hoogte van de voor het desbetreffende land geldende voorschriften.

CE-Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder "Technische gegevens" beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 62841 volgens de bepalingen van de richtlijnen 2014/30/EU, 2006/42/EG en 2011/65/EU

Verantwoordelijk voor technische documentatie:

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het nietmogelijke gebruik van het product zijn veroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door onjuist gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

Inhhold

Nasadenie pásu skrutiek

■ Pás skrutiek nasadzujte zdola.

Zaskrutkovanie skrutiek:

Zaskrutkovanie skrutiek:
