GCM 18V254 D Professional - Πριόνι BOSCH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ασύρματο ηλεκτρικό φαλτσοπρίονο
Μάρκα	Bosch
Μοντέλο	GCM 18V254 D Professional
Τροφοδοσία	Μπαταρία ιόντων λιθίου 18 V (συνιστώμενη GBA 18V... ή ProCORE18V...)
Ταχύτητα χωρίς φορτίο	4.500 στροφές/λεπτό
Διάμετρος λάμας	254 mm
Διάμετρος οπής λάμας	30 mm (ή 25,4 mm με προσαρμογέα)
Πάχος σώματος λάμας	1,4 - 2,5 mm
Βάρος (χωρίς μπαταρία)	17,7 - 18,7 kg
Λέιζερ	Κλάση 2, 650 nm, < 1 mW
Εύρος γωνίας φαλτσογωνίας (οριζόντια)	-48° έως +48°
Εύρος γωνίας κλίσης (κάθετα)	Αριστερά και δεξιά (έως 47°)
Μέγιστη ικανότητα κοπής (0°/0°)	90 x 305 mm
Ελάχιστη ικανότητα κοπής (χωρίς μέγγενη)	100 x 40 mm
Κύριες λειτουργίες	Ραδιαλική κοπή (τράβηγμα), κοπή φαλτσογωνίας, κοπή κλίσης, καθοδήγηση με λέιζερ, οδηγός βάθους για αυλακώσεις, διάταξη κατά της ανατροπής, απορρόφηση σκόνης
Συντήρηση και καθαρισμός	Καθαρίζετε τακτικά τις σχισμές εξαερισμού, το προστατευτικό κάλυμμα με κίνηση εκκρεμούς και τον κυλιόμενο οδηγό. Αντικαθιστάτε τα φθαρμένα προστατευτικά έναντι θραυσμάτων. Χρησιμοποιείτε βούρτσα ή πεπιεσμένο αέρα.
Ασφάλεια	Προστατευτικό κάλυμμα με κίνηση εκκρεμούς, κλείδωμα μεταφοράς, ασφάλεια μεταφοράς, φρένο λάμας, προστασία από ακούσια επανεκκίνηση
Ανταλλακτικά και επισκευασιμότητα	Διαθέσιμα ανταλλακτικά μέσω της εξυπηρέτησης πελατών Bosch. Επισκευή σε εξουσιοδοτημένα κέντρα. Απαιτείται 10ψήφιος αριθμός σειράς.
Γενικές πληροφορίες	Εγχειρίδιο χρήσης διαθέσιμο σε PDF στη διεύθυνση notice-facile.com. Εξυπηρέτηση πελατών Bosch: 0970821226 (Γαλλία).

Συχνές ερωτήσεις - GCM 18V254 D Professional BOSCH

Πώς αλλάζω τη λάμα πριονιού στο Bosch GCM 18V254 D;

Αφαιρέστε πρώτα την μπαταρία. Γυρίστε το προστατευτικό κάλυμμα προς τα πίσω και κρατήστε το. Χρησιμοποιήστε το εξάγωνο κλειδί (6 mm) για να ξεβιδώσετε τη βίδα με εσωτερικό εξάγωνο (αριστερό νήμα) ενώ πιέζετε το κλείδωμα του άξονα. Αφαιρέστε τη φλάντζα σύσφιξης και τη λάμα. Τοποθετήστε τη νέα λάμα σεβόμενοι τη φορά κοπής και ξαναβιδώστε σφίγγοντας καλά.

Ποιες είναι οι μέγιστες διαστάσεις τεμαχίων που μπορεί να κόψει αυτό το πριόνι;

Σε 0° φαλτσογωνίας και 0° κλίσης, το μέγιστο ύψος είναι 90 mm και το πλάτος 305 mm. Με γωνίες, οι διαστάσεις διαφέρουν. Για παράδειγμα, σε 45° φαλτσογωνίας και από τις δύο πλευρές, το μέγιστο ύψος είναι 55 mm και το πλάτος 215 mm.

Πώς ρυθμίζω τη γωνία φαλτσογωνίας στο GCM 18V254 D;

Χαλαρώστε το κουμπί ασφάλισης (16). Τραβήξτε το μοχλό (17) για τις τυπικές γωνίες (εγκοπές στους 15°, 22,5°, 30°, 45°). Για ελεύθερη γωνία, τραβήξτε το μοχλό και πιέστε το στοπ (15) για να απελευθερώσετε την περιστροφή. Περιστρέψτε την τράπεζα στην επιθυμητή γωνία. Ξανασφίξτε το κουμπί.

Μπορεί αυτό το πριόνι να κόψει αλουμίνιο;

Ναι, με κατάλληλη λάμα πριονιού. Προσοχή: Αφαιρέστε τον σάκο σκόνης κατά την κοπή αλουμινίου για να αποφύγετε τον κίνδυνο πυρκαγιάς. Χρησιμοποιήστε κατάλληλη ηλεκτρική σκούπα.

Πώς χρησιμοποιώ το λέιζερ του πριονιού;

Πιέστε ελαφρά τον διακόπτη ON/OFF (6) χωρίς να πατήσετε το κλείδωμα ενεργοποίησης. Δύο δέσμες λέιζερ δείχνουν τη γραμμή κοπής. Τοποθετήστε το τεμάχιο έτσι ώστε η σήμανσή σας να βρίσκεται ανάμεσα στις δύο γραμμές.

Ποια μπαταρία να χρησιμοποιήσω με το GCM 18V254 D;

Χρησιμοποιήστε μπαταρίες Bosch 18 V τύπου GBA 18V... ή ProCORE18V... Οι συνιστώμενοι φορτιστές είναι GAL 18... ή GAX 18... (δείτε τα τεχνικά χαρακτηριστικά). Φορτίζετε μόνο σε θερμοκρασίες μεταξύ 0 και +35 °C.

Πώς να μεταφέρω το πριόνι με ασφάλεια;

Αφαιρέστε την μπαταρία. Χαλαρώστε τη βίδα σύσφιξης της ραδιαλικής διάταξης, τραβήξτε το βραχίονα του εργαλείου εντελώς προς τα εμπρός και ασφαλίστε τον. Γυρίστε το βραχίονα προς τα κάτω μέχρι να ασφαλίσει η ασφάλεια μεταφοράς. Χρησιμοποιήστε τη λαβή μεταφοράς ή τις ενσωματωμένες λαβές.

Τι να κάνω αν η λάμα του πριονιού σφηνώσει στο τεμάχιο;

Σταματήστε αμέσως το πριόνι. Περιμένετε να σταματήσουν εντελώς όλα τα κινούμενα μέρη και έπειτα αποσυνδέστε την μπαταρία. Απελευθερώστε το σφηνωμένο υλικό. Ελέγξτε ότι η λάμα δεν έχει υποστεί ζημιά και ότι το τεμάχιο είναι σωστά στερεωμένο.

Πώς καθαρίζω και συντηρώ το φαλτσοπρίονο;

Αφαιρέστε την μπαταρία πριν από κάθε συντήρηση. Καθαρίζετε τακτικά τις σχισμές εξαερισμού, το προστατευτικό κάλυμμα με κίνηση εκκρεμούς και τον κυλιόμενο οδηγό με βούρτσα ή πεπιεσμένο αέρα. Αντικαθιστάτε τα φθαρμένα προστατευτικά θραυσμάτων. Ελέγχετε περιοδικά το λέιζερ.

Πού μπορώ να βρω ανταλλακτικά και εξυπηρέτηση μετά την πώληση;

Τα ανταλλακτικά είναι διαθέσιμα στην ιστοσελίδα Bosch Professional (www.bosch-pt.com) ή μέσω της εξυπηρέτησης πελατών Bosch. Στη Γαλλία, καλέστε στο 0970821226 (εξυπηρέτηση πελατών) ή στείλτε email στη διεύθυνση [e-mail]. Αναφέρετε την 10ψήφια παραπομπή της συσκευής.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GCM 18V254 D Professional BOSCH

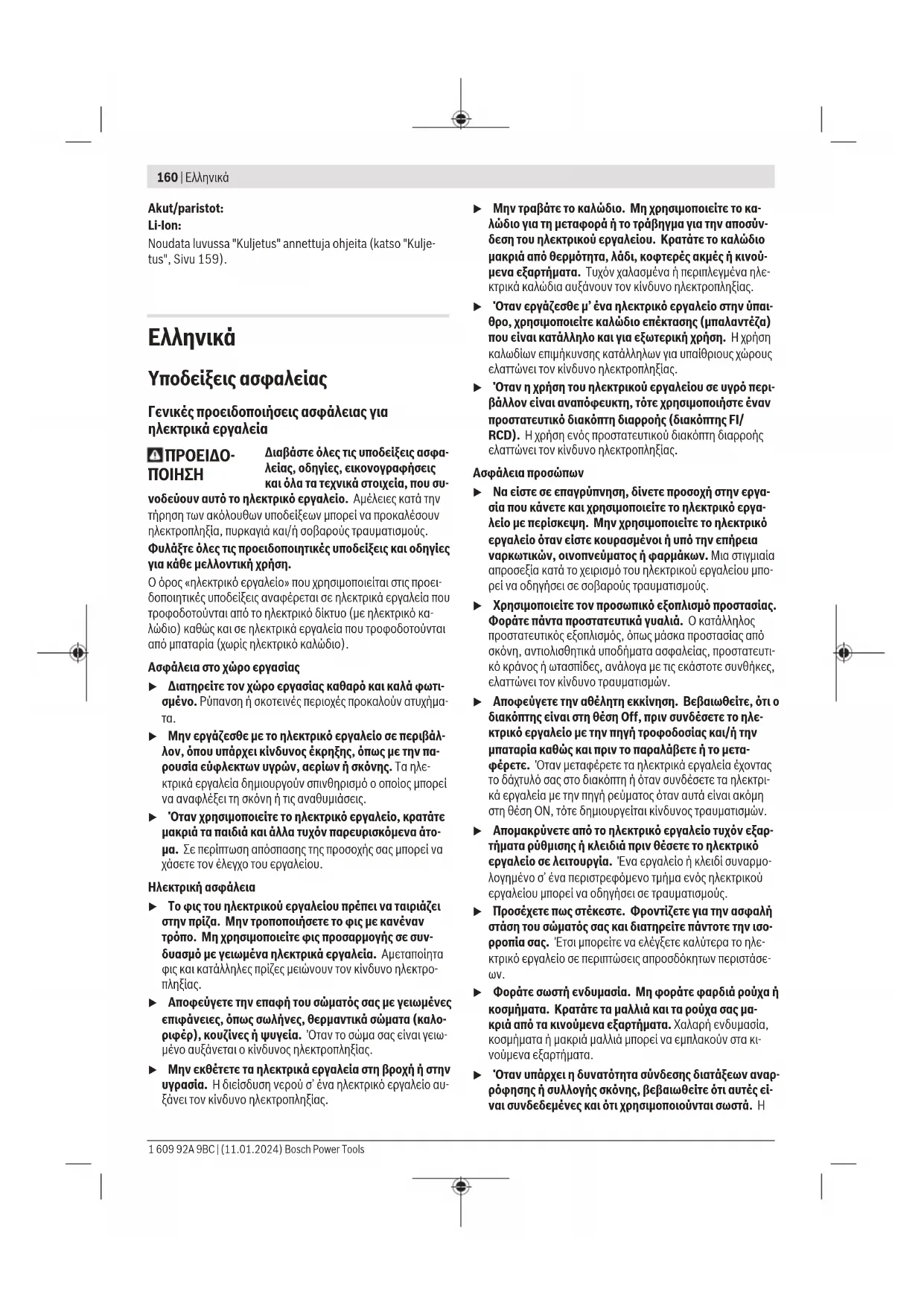

Το ηλεκτρικό εργαλείο παραδίδεται με μια προειδοποιητική πινακίδα λέιζερ (βλέπε πίνακα "Σύμβολα και η σημασία τους"). Εάν το κείμενο της προειδοποιητικής πινακίδας δεν είναι στη γλώσσα της χώρας σας, τότε πριν τη θέση σε λειτουργία κολλήστε πάνω το συνοδευόμενο αυτοκόλλητο στη γλώσσα της χώρας σας. Μην καταστρέψετε ποτέ τις προειδοποιητικές πινακίδες που βρίσκονται στο ηλεκτρικό εργαλείο.

Μην κατευθύνετε ποτέ ακτίνα λέιζερ προς τα μάτια ή προς τα μάτια κάποιου άλλου και μην την κατευθύνετε προς ανακλαστικές επιφάνειες. Είναι επικίνδυνο να το κάνετε αυτό, να προκαλέσετε ατυχήματα ή να βλάψετε τα μάτια σας.

Σε περίπτωση που δεν ενεργοποιείται η συσκευή, ελέγξτε τα καλώδια και αποσυνδέστε το καλώδιο ρεύματος από την πρίζα. Μην προβείτε σε καμία αλλαγή στην διάταξη ή την θέση. Οι δυνατότητες ρύθμισης περιγράφονται σε αυτές τις οδηγίες λειτουργίας, μπορείτε να τις χρησιμοποιήσετε χωρίς κίνδυνο. Μην αφήνετε παιδιά χωρίς επίβλεψη να χρησιμοποιούν το ηλεκτρικό εργαλείο. Ομοίως, αποφύγετε ατυχήματα ή τραυματισμούς.

Σύμβολα

Τα σύμβολα που ακολουθούν μπορεί να έχουν σημασία για το χειρισμό του ηλεκτρικού εργαλείου. Παρακαλούμε αντού ώστε όταν ο οδηγός σας τα σύμβολα και τη σημασία τους. Η σωστή ερμηνεία των συμβόλων συμβάλλει στο καλύτερο και ασφαλέστερο χειρισμό του ηλεκτρικού εργαλείου ως εργαλείου.

Σύμβολα και η σημασία τους

Ακτίνα Λέιζερ Μην κοιτάτε στην ακτίνα Καταναλωτικό προϊόν Λέιζερ κατηγορίας 2 EN 50689:2021

Μην βάζετε τα χέρια σας ή οποιοδήποτε μέρος του σώματος κοντά στον προβολέα, όταν το πλυντήριο λειτουργεί. Κίνδυνος τραυματισμού σε περίπτωση επαφής με τον προβολέα.

Φοράτε προστασία ακοής από τη σκόνη.

Φοράτε προστατευτικά γυαλιά.

Δώστε προσοχή. Η ενίσπαση του ορυβού μπορεί να συνδέεται με ανωμαλία της ακοής.

Εμικρότερος τόπος! Κρατάτε τα χέρια σας, τα δάχτυλά σας και/ή τους βραχίονές σας όσο το δυνατόν πιο μακριά από αυτόν τον τόξο.

Το μεταφέρετε το νεκρικό εργαλείο να το πάρετε πάντοτε από την αντίστοιχη αναβάθμιση θετικής (κοιλότητας ιατρικής) από την αβεβαιότητα.

Κατά το προηγούμενο κατάλογο, οι ρυθμιζόμενες ράγες οδηγούνται προς τα έξω με αναφορά εντέλως.

Προσέξτε τις διατάξεις του πριονόβουλου. Η διάμετρος της Τρύπας πρέπει να ταιριάζει χωρίς ανοχή (κενό) στον άξονα εργαλείου. Σε περίπτωση που η χρήση σουστολών είναι απαραίτητη, προσέξτε, ώστε οι διατάξεις της αυτοανάς να ταιριάζουν με το πάσο του βασιλικού στελέχους και με τη διάμετρο της όψης του πριονόβουλου, καθώς και με τη διάμετρο του άξονα του εργαλείου. Χρησιμοποιείτε κατά το δυνατόν τις συμπαραδιδόμενες ράβδους με το πριονόβουλο σύστημα.

3601M511B. 3601M5118.

Η διάμετρος του προϊόντος πρέπει να αντοιχεί στην ένδειξη πάνω στο αυτοκόλλητο.

Πληροφορίες και τεχνικά χαρακτηριστικά

Διαβάστε τις υποδείξεις ασφαλείας και τις οδηγίες. Η τήρηση των υποδείξεων ασφαλείας και των οδηγιών πρέπει να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς.

Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδηγιών λειτουργίας.

Χρησιμοποιώντας το προϊόν

Το πριόνι εργαλείο προορίζεται ως σταθερό εργαλείο για την εκτέλεση κατά μήκος και εγκάρσιων κοπών σε ξύλο. Είναι δυνατές οριζόντιες γωνίες από -48° έως +48° καθώς και κάθετες γωνίες από 47° (αριστερή πλευρά) έως 47° (δεξιά πλευρά).

Η τομή ηλεκτρικού εργαλείου επιτρέπει την κοπή σκληρών και μαλακών ξύλων καθώς και σκληρών και μαλακών υλικών.

Όταν χρησιμοποιείτε οποιαδήποτε προϊόντα μπορείτε να κόβετε διάφορα σύνθετα και πλαστικά υλικά.

Αυτό το προϊόν είναι ένα καταναλωτικό προϊόν λέιζερ σύμφωνα με τον τύπο EN 50689.

Απεικονιζόμενα στοιχεία

Η αρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση του ηλεκτρικού εργαλείου στις σελίδες γραφικών.

(1) Βίδα ρύθμισης της κλίσης (2) (3) Άξονας μεταφοράς (4) Προστατευτικό κάλυμμα (5) Κλειδί ενεργοποίησης του διακόπτη On/Off (6) (7) Χερούλι (8) Προστατευτικό κάλυμμα (9) Έξοδος ακτίνας λέιζερ (10) Ρυθμιζόμενος προστατευτήρας (11) Ράβδος οδήγησης (12) Τραπέζι προϊόντος (13) Οδηγός βάθους (14) Ένθετη πλάκα (15) Σφιγκτήρας ράβδου (16) Άξονας ακινητοποίησης για οποιαδήποτε γωνία (οριζόντια) (17) Μοχλός για ρύθμιση της γωνίας (οριζόντια) (18) Προστασία ανατροπής (19) Προειδοποιητική πινακίδα (20) Εγκοπές για σανίδες (οριζόντια) (21) Κλίμακα για γωνία (οριζόντια) (22) Βίδα σύσφιξης της επέκτασης του τραπεζιού προϊόντος (23) Επέκταση του τραπεζιού προϊόντος

Ελληνικά165

(24) Βάση ένωσης επεξεργασμένου κορμού (εναλλακτικά τοποθετημένη) (25) Σταθερή γωνία στήριξης (26) Ρυθμιζόμενη γωνία στήριξης (27) Κλίμακα γωνίας (κάθετη) (28) (29) Ανατροπέας χειρός (30) Τρίγωνο (31) Κλείδωμα του άξονα (32) Τηλεχειριστήριο ή τηλεχειριστήριο (33) Μπαταρία (34) Ασφάλεια μεταφοράς (35) Βραχίονας προστασίας από ανατροπή (36) Οδηγός κοπής (37) Σάκος ακόνης (38) Βίδα ρύθμισης του οδηγού (39) Οδηγός βάθους (40) Ράβδος οδήγησης (41) Σφιγκτήρας (42) Οπές για σφιγκτήρα (43) Κλειδί εσωτερικού εξαγώνου/καστάνια βίδας απλής εγκοπής

(44) Βίδα ασφαλείας της προστατευτικής ράγας οδήγησης (45) Τροχίσκος οδήγησης για ραβδογωνία (κάθετα) (46) Μοχλός ασφάλισης για ραβδογωνία (κάθετα) (47) Υποδοχή της βάσης ευθυγράμμισης του επεξεργασμένου τεμαχίου (από πλευράς εργαλείου) (48) Υποδοχή της δεύτερης βάσης ευθυγράμμισης του επεξεργασμένου τεμαχίου (το επεξεργασμένο τεμάχιο) (49) Κοχλιωμένο μπουλόνι (50) Ρυθμιστής αναρρόφησης (51) Βίδα κεφαλής σωληνοειδούς ελάσματος για τη στερέωση από το πριονόδισκο (52) (53) Εσωτερική φλάντζα σύσφιξης (54) Βίδα στερέωσης για την ένθετη πλάκα (55) Βίδα για το προστατευτικό κάλυμμα (56) Βίδα στερέωσης για το περίβλημα του κινητήρα (57) Περίβλημα κινητήρα (58) (59) Βίδα για δείκτη γωνίας (οριζόντια) (60) Βίδα για δείκτη γωνίας (κάθετα) (61) Εξαγωνικό κλειδί

Τεχνικά χαρακτηριστικά

Φαλτσοπρίονο Radial μπαταρίας GCM 18V-254 D GCM 18V-254 D

Kωδικός αριθμός	3601 M51 1...	3601 M51 1B.
		3601 M51 18.
Ονομαστική τὰην V = 18 18
Δριθμός στροφών χωρίς φορτία	min-1	4.500 4.500
Τύπος λέξερ nm 650 650
	mW < 1 < 1
Κατηγορία λέξερ 2 2
Βάρος	kg 17,7-18,7 17,7-18,7
Συνιστώμενη θερμοκραία περβάλοντος κατά η φόρτια	°C 0 ... +35 0 ... +35
Επτρερόμενη θερμοκραία περβάλοντος κατά η λείουργία	°C -20 ... +50 -20 ... +50
Συνιστώμενες μηαταρίες GBA 18V...	ProCORE18V...	GBA 18V...
		ProCORE18V...
Συνιστώμενοι φορτιοτές GAL 18...	GAX 18...	GAL 18...
	GAL 36...	GAX 18...
		GAL 36...
Διαστάσεις για Καταλληλους προνόδιακους
Διάμετρος προνόδιακου	mm 254 254
Πάχος βααικό Θελέχους	mm	1,4-2,5
		1,4-2,5

Φαλτσοπρίονο Radial μπαταρίας GCM 18V-254 D GCM 18V-254 D

Διάμετρος τρυπανιού mm 30 25,4

Α) Μετρημένος στους 20-25°C με μπαταρία ProCORE18V 8.0Ah.

Β) Ανάλογα με τη χρησιμοποιούμενη μπαταρία

Γ) Περιορισμένη ισχύς σε θερμοκρασίες < 0°C

Ο αριθμός μπορεί να διαφέρει ανάλογα με το προϊόν και υπόκειται σε συνθήκες εφαρμογής και περιβάλλοντος. Περισσότερες πληροφορίες κάτω από www.bosch-professional.com/wac.

Επιτρεπόμενες διαστάσεις επεξεργασμένου τεμαχίου (ελάχιστες/μέγιστες) (χιλ.): (Βλέπε «Επιτρεπτές διαστάσεις του επεξεργασμένου τεμαχίου, σελίδα 172)

Φωτοδίοδος (LED) Χωρητικότητα

Δάρκες φως 3 × πράσινο 60-100%

Αναβοσβήνει φως 1 × πράσινο 0-5%

Φωτοδιδός (LED) Xωρητικότητα

Διαρκές φως 4 × πράσινο 60-80 %

Διαρκές φως 3 × πράσινο 40-60 %

Διαρκές φως 2 × πράσινο 20-40 %

Διαρκές φως 1 × πράσινο 5-20 %

Avaβασβήνου Φως 1 × πράσινο 0-5 %

Υποδείξεις για το χειρισμό της μπαταρίας

-Σταθερό φαλτσοπρίονο Radial με συναρμολογημένο προ-διοκο -Τροχίσκος οδήγησης (45) -Ρυθμιστής ράγας οδήγησης (26) -Σφιγκτήρας (41) -Κλειδί εσωτερικού εξαγώνου/Κατσαβίδι για βίδες απλής εγκοπής (43) -Σάκος σκόνης (37) -Βάση ευθυγράμμισης του επεξεργασμένου τεμαχίου (24) (2 τεμάχια)

Υπόδειξη: Ελέγξτε το ηλεκτρικό εργαλείο για τυχόν βλάβες ή ζημιές.

Πριν χρησιμοποιήσετε το ηλεκτρικό εργαλείο, πρέπει να ελέγξετε προσεκτικά, αν τα βοηθητικά εξαρτήματα λειτουργούν άψογα και σύμφωνα με τις προδιαγραφές. Βεβαιωθείτε ότι τα κινητά εξαρτήματα λειτουργούν άριστα και δεν μπλοκάρουν, και ότι δεν υπάρχουν σπασμένα εξαρτήματα. Όλα τα εξαρτήματα

πρέπει να είναι σωστά τοποθετημένα και να πληρούν τις προϋποθέσεις που είναι απαραίτητες για την εξασφάλιση μιας άψογης λειτουργίας.

Χαλασμένα προστατευτικά διατάξεις και χαλασμένα εξαρτήματα πρέπει να επισκευάζονται από ένα αναγνωρισμένο ειδικό συνεργείο.

Συναρμολόγηση των επι μέρους τμημάτων

- Βγάλτε όλα τα εξαρτήματα από τα κουτιά τους. Αφαιρέστε προσεκτικά όλα τα υλικά συσκευασίας από το ηλεκτρικό εργαλείο και τα εξαρτήματα που το συνοδεύουν. - Προσοχή, το ηλεκτρικό εργαλείο κατά την παράδοσή του βρίσκεται στη θέση μεταφοράς. Έτσι διευκολύνεται ο συναρμολόγηση των συμπαραδιδόμενων εξαρτημάτων του μηχανήματος.

Συναρμολόγηση των βάσεων έναντι του επεξεργασμένου κυρίου (βλέπε εικόνα Α1)

Οι βάσεις έναντι του επεξεργασμένου κομματιού (24) μπορούν να τοποθετηθούν αριστερά, δεξιά ή πάνω στο ηλεκτρικό εργαλείο. Το ευέλικτο σύστημα τοποθέτησης σας δίνει τη δυνατότητα ενός μεγάλου αριθμού παραλλαγών εκτός από τη διεύρυνση (βλέπε εικόνα G).

Τοποθετήστε ανάλογα με τις ανάγκες τις βάσεις έναντι του επεξεργασμένου κομματιού (24) στις υποδοχές (47) στο ηλεκτρικό εργαλείο ή στις υποδοχές (48) της δεύτερης βάσης έναντι του επεξεργασμένου κομματιού. Μην μεταφέρετε το ηλεκτρικό εργαλείο από τις βάσεις έναντι του επεξεργασμένου κομματιού. Χρησιμοποιείτε κατά τη μεταφορά του ηλεκτρικού εργαλείου μόνο τη διάταξη μεταφοράς.

Συναρμολόγηση του τροχιακού συστήματος (βλέπε εικόνα Α2)

Ο τροχιακός συστήρας (45) είναι προτοποθετημένος κάθετα και είναι απαραίτητος για ασφαλή εργασία.

- Εβιδώστε το καχλιωμένο μπουλόνι (49). Βιδώστε τον τροχιακό συστήρα (45) προς τη φορά δείκτη του ρολογιού στο καχλιωμένο μπουλόνι (49) και σφίξτε τον.

Συναρμολόγηση προστατευτικού συστήματος (βλέπε εικόνα Α3)

Το προστατευτικό σύστημα (26) πρέπει να συναρμολογηθεί πρώτα από το πριόνι. - Τοποθετήστε το προστατευτικό σύστημα (26) δεξιά από το πριονόδισκο στο άνοιγμα και σφίξτε τη βίδα ασφάλισης (44) διαμέσου.

Το επίπεδο μέρος της ράγας οδήγησης πρέπει έξω να δείχνει προς τα μέσα προς τον πριονόδισκο.

Στερεώστε το ηλεκτρικό εργαλείο με μια κατάλληλη κοχλιοσύνδεση επάνω στην επιφάνεια εργασίας. Σε αυτό χρησιμεύουν οι τρύπες (13).

Τερετώστε το ηλεκτρικό εργαλείο ενάντια στην επιφάνεια εργασίας σφίγγοντάς το με τα πόδια του από τον κίονα ή το έμπριο.

• Να χρησιμοποιείτε κατά το δυνατό για το εκάστοτε υλικό την κατάλληλη αναρρόφηση.
• Να φροντίζετε για τον καλό αερισμό του χώρου εργασίας.

Χρησιμοποιούμενα απορρίμματα και ανεπιθύμητη σκόνη πρέπει να απομακρύνονται με κατάλληλη αναρρόφηση.

Να τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα διάφορα υπό κατεργασία υλικά.

Αποφύγετε τη δημιουργία σκόνης στο χώρο που εργάζεστε. Σκόνες αναφλέγονται εύκολα. Η αναρρόφηση σκόνης μπορεί να πλησιάσει από τη σκόνη, τα ρινίδια ή από θραύσμα του επεξεργαζόμενου κουραδιού. Απενεργοποιήστε το ηλεκτρικό εργαλείο και αφαιρέστε τη μπαταρία. -Περιμένετε να σταματήσει εντελώς να κινείται ο πριονόδισκος. -Ελέγξτε και ελευθερώστε την οδό του πριονιού.

Αυτόματη αναρρόφηση (βλέπε C)

Για την αναρρόφηση χρησιμοποιείτε τον παρεχόμενο αγωγό σκόνης (37). - Τοποθετήστε τη λαβή μεταφοράς (3) κάθετα. Τοποθετήστε και γυρίστε τον αγωγό σκόνης (37) στον προσαρμογέα αναρρόφησης (50) έτσι, ώστε η ακίδα του αγωγού σκόνης να ασφαλίσει στην εγκοπή του προσαρμογέα αναρρόφησης.

Κατά τη διάρκεια του πριονίσματος ο αγωγός σκόνης δεν επιτρέπεται να έρθει σε επαφή με κινούμενα εξαρτήματα.

Αδειάζετε έγκαιρα τον αγωγό σκόνης.

Μετά από κάθε χρήση να ελέγχετε και να καθαρίζετε τον αγωγό σκόνης. Αφαιρείτε τον αγωγό σκόνης όταν πρόκειται να κόψετε αλουμίνιο. Έτσι αποφεύγεται ο κίνδυνος πυρκαγιάς.

Εξωτερική αναρρόφηση

Για την αναρρόφηση μπορείτε να συνδέσετε στον προσαρμογέα αναρρόφησης (50) επίσης έναν εύκαμπτο σωλήνα αναρρόφησης σκόνης (Ø 35 mm). - Συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης σκόνης με τον προσαρμογέα αναρρόφησης (50).

Ο αναρροφητήρας σκόνης πρέπει να είναι κατάλληλος για το εκάστοτε επεξεργαζόμενο κομμάτι

Τα αναπνοών ιδιαίτερα ανθεκτικά, καρκινογόνων επικίνδυνων πρέπει να χρησιμοποιείτε ειδικούς αναπνευστήρες.

Αλλαγή του προωθητικού (βλέπε εικόνα D1-D4)

Απαιτείται η αφαίρεση του φις από την πρίζα πριν από κάθε εργασία στο ηλεκτρικό εργαλείο (π.χ. συντήρηση, αλλαγή εξαρτημάτων) καθώς και κατά τη μεταφορά και τη φύλαξή του. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη ON/OFF υπάρχει κίνδυνος τραυματισμού. Κατά τη συναρμολόγηση του προωθητικού φοράτε προστατευτικά γάντια. Κίνδυνος τραυματισμού σε περίπτωση επαφής με το προωθητικό.

Χρησιμοποιείτε μόνο προφυλακτικά, των οποίων η μέγιστη επιτρεπόμενη ταχύτητα είναι υψηλότερη από τον αριθμό στο βαθμολογικό σας εργαλείο.

Χρησιμοποιείτε μόνο προωθητικούς με τα τεχνικά χαρακτηριστικά που αναφέρονται σε αυτές τις οδηγίες και οι οποίοι έχουν ελεγχθεί σύμφωνα με το πρότυπο EN 847-1 και φέρουν τα αντίστοιχα χαρακτηριστικά.

Χρησιμοποιείτε το προϊόν μόνο για τον προβλεπόμενο σκοπό, όπως περιγράφεται στην κατασκευή αυτού του ηλεκτροεργαλείου και είναι κατάλληλο για το υλικό που θέλετε να ενεργοποιήσετε. Αποφεύγετε την υπερφόρτωση των δονήσεων του προϊόντος κατά τη λειτουργία.

Αποσυναρμολόγηση του προωθητικού

• Θέστε το ηλεκτρικό εργαλείο σε θέση εργασίας.
• Τραβήξτε τον κυλινδρικό προφυλακτήρα (10) προς τα πίσω και κρατήστε τον κυλινδρικό προφυλακτήρα σ' αυτή τη θέση.
• Γυρίστε τη βίδα κεφαλής εσωτερικού εξαγώνου (51) με το κλειδί εσωτερικού εξαγώνου (6 mm) (43) και περιστρέψτε ταυτόχρονα το κλείδωμα του άξονα (31), για να ασφαλίσει. -Κρατήστε πατημένο το κλείδωμα του άξονα (31) και γυρίστε τη βίδα κεφαλής εσωτερικού εξαγώνου (51) προς την κατεύθυνση του βέλους του δρομέα (βλ. εικόνα). -Αφαιρέστε τη φλάντζα στήριξης (52). -Αφαιρέστε τον προωθητικό (30). -Οδηγήστε τον κυλινδρικό προφυλακτήρα και αφαιρέστε τα κάτω.

Συναρμολόγηση του προωθητικού

Δωσ προσοχή κατά την ουδαρνούνον, η φορά κόνης των δόντων (φορά του βέλους επάνω στον προωθητή) να ταυτίζεται με τη φορά του βέλους επάνω στον προφυλακτήρα!

Αν χρειαστεί, καθαρίστε πριν τη συναρμολόγηση όλα τα προς συναρμολόγηση εξαρτήματα.

-Σπρώξτε τον κυλινδρικό προφυλακτήρα (10) προς τα πίσω και κρατήστε τον κυλινδρικό προφυλακτήρα σ' αυτή τη θέση. Τοποθετήστε τον προωθητικό και τη νέα φλάντζα στήριξης (53). Τοποθετήστε τη φλάντζα στήριξης (52) και τη βίδα κεφαλής εσωτερικού εξαγώνου (51).Πιέστε το κλείδωμα του άξονα (31), μέχρι να ασφαλίσει και ορίστε τη βίδα κεφαλής εσωτερικού εξαγώνου αντίθετα στη φορά των δεικτών του ρολογιού. -Οδηγήστε τον κυλινδρικό προφυλακτήρα και αφαιρέστε τα κάτω.

Λειτουργία

Αποσυνδέστε το εργαλείο από το ηλεκτρικό δίκτυο πριν από κάθε εργασία στο ηλεκτρικό εργαλείο (π.χ. συντήρηση, αλλαγή εξαρτημάτων κλπ.) καθώς και κατά τη μεταφορά του και τη φύλαξή του. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη ON/OFF υπάρχει κίνδυνος τραυματισμού.

Káθétη φαλτογωνία	Οριζόντη φαλ-τογωνία
0°-22,5°(αρισερά/δεξία)	>0°	- Λιστε ην αρισερή/δεξία βίδα ασφάλιος (44). - Tραβήξετη ην αρισερή/δεξία ριθμιζόμενη ράγα δόγηλούς (26) ευτελώς πος τα ἐξω.
22,5°-47°(αρισερά/δεξία)	≤48°(αρισερά/δεξία)	- Λιστε ην αρισερή/δεξία βίδα ασφάλιος (44). - Tραβήξετη ην αρισερή/δεξία ριθμιζόμενη ράγα δόγηλούς (26) ευτεlambdaώς πος τα ἐξω. - Αφαρέσετη από επάνω τη ριθμιζόμενη ράγα δόγηλούς.

Περιστροφή του ενεργοποιημένου κουμπιού (βλέπε εικόνα I)

Για να εξασφαλίσετε την καλύτερη δυνατή ασφάλεια εργασίας πρέπει να ορίζετε πάντοτε το ενεργοποιημένο κουμπί. Μην ενεργοποιείτε ενεργοποιημένα κουμπιά που είναι πολύ μικρά και δεν μπορούν να οριστούν.

-Πιέστε το ενεργοποιημένο κουμπί και τοποθετήστε το πάνω στις σχισμές οδηγούς (26) και (25). -Τοποθετήστε το παράλληλα με τον οδηγό (41) ή αντιστρέψτε τις βίδες αυτόματης ρύθμισης (42). - Προσαρμόστε την κοχλιωτή ράβδο (40) του οδηγού-κέντρου στο μέρος του ενεργοποιημένου κουμπιού. - Σφίξτε την κοχλιωτή ράβδο (40) σταθερά και στερεά.

Ρύθμιση της κάθετης στάθμης φαλτσογωνιάς (βλέπε εικόνα L)

Τραβήξτε τις ρυθμισμένες ράβδους οδηγούς (26) εντελώς προς τα έξω ή πιέστε τις εντελώς. - Αφήστε τον τροχίσκο οδήγησης (45). Τραβήξτε τον τροχίσκο απαλύνσεως (46) προς τα έξω και ασφαλίστε τον στην επιθυμητή θέση κίνησης. Έτσι μπορείτε να χρησιμοποιήσετε την συνήθη περιοχή της ράβδου οδήγησης (αριστερά και δεξιά). -Σπρώξτε τον βραχίονα του εργαλείου από την ειρολαβή (7) προς τα αριστερά ή προς τα δεξιά, μέχρι ο δείκτης γωνίας (28) να δείχνει την επιθυμητή κάθετη φαλ-τσογωνιά. -Γυρίστε τον τροχίσκο απαλύνσεως (46). Ο τροχίσκος απαλύνσεως πρέπει να ασφαλίσει ασφαλώς στη θέση της επιθυμητής κάθετης φαλτσογωνιάς. -Σφίξτε τον μοχλό σφιξίματος (45) ελαστικά.

Ρύθμιση της κάθετης φαλτσογωνιάς

Τραβήξτε τις ρυθμισμένες ράβδους οδηγούς (26) εντελώς προς τα έξω ή πιέστε τις εντελώς. -Αφήστε τον τροχίσκο οδήγησης (45). Τραβήξτε τον τροχίσκο απαλύνσεως (46) προς τα έξω και ασφαλίστε τον στην επιθυμητή θέση κίνησης. Έτσι μπορείτε να χρησιμοποιήσετε την συνήθη περιοχή της ράβδου οδήγησης (αριστερά και δεξιά). -Περάστε τον βραχίονα του εργαλείου από την χειρολαβή (7) προς τα αριστερά ή προς τα δεξιά, μέχρι ο δείκτης γωνίας (28) να δείχνει την επιθυμητή κάθετη φαλτσογωνιά. -Σφίξτε τον μοχλό σφιξίματος (45) ελαστικά.

Θέση σε λειτουργία

Σφίξτε την πλάκα ακινητοποίησης (16) και τον τροχίσκο οδήγησης (45) πριν το πριόνι πάντοτε σταθερά. Διαφορετικά ο πριονόβιοκος μπορεί να λοξεύει μέσα στο εξεργαζόμενο κομμάτι.

Ενεργοποίηση (βλέπε εικόνα M)

Ενεργοποίηση του ηλεκτρικού εργαλείου πρώτα πιέστε τον διακόπτη ενεργοποίησης (5) στη θέση και μετά κρατήστε τον πατημένο.

Υπόδειξη: Για λόγους ασφαλείας δεν μπορεί ο διακόπτης On/Off (6) να κλειδωθεί, αλλά πρέπει κατά τη διάρκεια της λειτουργίας να κρατιέται συνεχώς πατημένος.

Θέση εκτός λειτουργίας

-Για την απενεργοποίηση αφήστε τον διακόπτη On/Off (6) ελεύθερο.

Πιόβονα

Τεχνική οδηγία πιόβονας

Σφίξτε τη πλάκα ακιντοποίησης (16) και τη τροχιά κου φηντς (45) πριν τη πριόνια πάντοτε σταθερή Ρ. Διαφορετικά ο πριονιοδιάκος μπορεί να λύσει μες στο επεξεργασμένο κομμάτι. Πριν από κάθε κοπή πρέπει να βεβαιωθείτε, ότι ο πριονιοδιάκος δεν πρόκειται να έρθει ποτέ σε επαφή με τη πλάκα οδήγησης, τα υλικά και γενικά με κάποιο άλλο εξάρτημα μηχανισμού. Γι' αυτό να αφαιρείτε, να παίρνετε κατάλληλα, τυχόν βοηθητικές οδηγίες.

Να προστατεύετε τον πριονόβιο από χημικά, (φρο)κρέας. Μην εκθέτετε τον πριονόβιο σε άμεση ηλιακή ακτινοβολία.

Κόβετε μόνο υλικά, τα οποία επιτρέπονται στη χρήση σύμφωνα με το σκοπό προϊόντος.

Να μην ενεργοποιείτε τυχόν στρεβλωμένα τεμάχια. Το ενεργοποιημένο κομμάτι πρέπει να διαθέτει πάντοτε επαρκή ακαμψία για να ακολουθεί πραγματική οδήγηση.

Το ευθύγραμμο άκρο τριγωνικής και βαρέας ενεργοποίησης κομμάτι πρέπει να ακουμπάει και να υποστηρίζεται.

Βεβαιωθείτε ότι ο παντοφλικός προφυλακτήρας λειτουργεί κανονικά και μπορεί να κινείται ελεύθερα. Κατά την οδήγηση του βραχίονα του εργαλείου προς τα κάτω, πρέπει να ανοίγει ο παντοφλικός προφυλακτήρας. Κατά την οδήγηση του

βραχίονα του εργαλείου προς τα επάνω, πρέπει να κλείνει ξανά ο παντοφλικός προφυλακτήρας πάνω από τον πριονόβιο και να ασφαλίζει στην επάνω θέση του βραχίονα του εργαλείου.

Θέση του χειριστή (βλέπε εικόνα Ν)

Μην στέκεστε πίσω από το κυκλικό εργαλείο, θα μα γραμμώσει τον πριονόβιο, αλλά πάντα δίπλα απ' αυτόν. Έτσι προστατεύετε το σώμα σας από μια ενδεχόμενη ανάκρουση. -Κρατάτε τα χέρια σας, τα δάκτυλά σας και τα πράγματά σας μακριά από τον περιστρεφόμενο πριονόβιο. -Μη σταυρώνετε τα χέρια σας μπροστά από τον βραχίονα του εργαλείου.

Πριόνισμα με κίνηση ελέγχου

-Για κοπές με τη βοήθεια της διάταξης ελέγχου (2) (πλαίσια επεξεργασμένα κομμάτια) λύστε τη βίδα ασφάλισης (1), σε περιπτώσεις που είναι οργανική. -Όταν χρειάζεται, ρυθμίστε την επιθυμητή οριζόντια και/ή κάθετη γωνία. Πιέστε το επεξεργασμένο κομμάτι σφιχτά στην πλάκα οδήγησης (25) και (26). -Σφίξτε το επεξεργασμένο κομμάτι ανάλογα με τις διαστάσεις του. Απομακρύνετε τον βραχίονα του εργαλείου από την πλάκα οδήγησης (25) και (26), μέχρι ο πριονόβιος να φτάσει μπροστά από το επεξεργασμένο κομμάτι. -Ενεργοποιήστε το ηλεκτρικό εργαλείο. -Οδηγήστε τον βραχίονα του εργαλείου με το χέρι (7) αργά προς τα κάτω. -Πιέστε τον βραχίονα του εργαλείου στην κατεύθυνση της πλάκας οδήγησης (25) και (26) κόβοντας το επεξεργασμένο κομμάτι με ομοιόμορφη προώθηση. Απενεργοποιήστε το ηλεκτρικό εργαλείο και περιμένετε να ακινητοποιηθεί εντελώς ο πριονόβιος. -Οδηγήστε τον βραχίονα του εργαλείου δια-μέσου τα επάνω.

Πριόνισμα χωρίς κίνηση ελέγχου (κοπή) (βλέπε εικόνα Ο)

Ρυθμίστε το βάθος κοπής ανάλογα με το πάχος του υλικού (μετά από ενεργοποίηση και ρύθμιση) αυτό το βιβλίο οδηγιών (1), σε περιπτώσεις που είναι οριζόντιο. Πρώτα τον βραχίονα του εργαλείου μπορεί να τεθεί στην κατεύθυνση της γραμμής οδήγησης (25) και ορίστε ξανά το βιβλίο οδηγιών (1). Όταν χρειάζεται, ρυθμίστε την οριζόντια και/ή τη γωνία. Πιέστε το επεξεργασμένο κομμάτι με τα δύο χέρια στις γραμμές οδήγησης (25) και (26). -Σφίξτε το επεξεργασμένο κομμάτι ανάλογα με τις διαστάσεις του. -Ενεργοποιήστε το ηλεκτρικό εργαλείο. -Οδηγήστε τον βραχίονα του εργαλείου με το χέρι (7) αργά προς τα κάτω. Κόψτε το επεξεργασμένο κομμάτι ασκώντας ομοιόμορφη πίεση.

Απενεργοποιήστε το ηλεκτρικό εργαλείο και περιμένετε να ακινητοποιηθεί εντελώς προοδευτικά. -Οδηγήστε τον βραχίονα του εργαλείου αργά προς τα επάνω.

Υποδείξεις εργασίας

Σημειώστε τη γραμμή κοπής (βλέπε εικόνα P)

Οι ακτίνες λέιζερ δείχνουν τη γραμμή κοπής του πριονιού. Έτσι μπορείτε να τοποθετήσετε το επεξεργασμένο κομμάτι και να το κόψετε χωρίς να χρειαστεί να ανοίξετε τον προφυλακτήρα.

-Ενεργοποιήστε γι' αυτό τις ακτίνες λέιζερ, πατώντας σύντομα τον διακόπτη On/Off (6), χωρίς να πατήσετε το κλείδωμα ενεργοποίησης (5). -Ευθυγραμμίστε το υλικό σας, επάνω στο επεξεργασμένο κομμάτι, ανάμεσα στις δύο ακτίνες λέιζερ.

Υπόδειξη: Πριν το πριόνισμα ελέγξτε, αν η γραμμή κοπής φαίνεται ακόμα ορατή (βλέπε ρύθμιση του λέιζερ, σελίδα 172). Οι ακτίνες λέιζερ μπορεί να απορρυθμιστούν π.χ. εξαιτίας των κραδασμών κατά τη διάρκεια της χρήσης.

Επιτρεπτές διαστάσεις του επεξεργασμένου κομματιού

Μέγιστα επεξεργασμένα κομμάτια:

Opiñóvtia φαλ- taoyωviá	Káθετη φαλτοσ- yωviá	'Yψος x ΠΑΤΟς [mm]
0° 0° 90 x 305
45° (αρισερά/δε-ξία)	0° 90 x 215
45° (αρισερά) 45° (αρισερά) 55 x 215
45° (δεξία) 45° (δεξία) 30 x 215
0° 45° (αρισερά) 55 x 305
0° 45° (δεξία) 30 x 305

Ελάχιστα επεξεργασμένα κομμάτια (για τα επεξεργασμένα κομμάτια, τα οποία προορίζονται να οριστούν με τον οδηγό παράλληλο (41) αριστερά ή δεξιά από το πριονίδι): 100 x 40 mm (μήκος x πλάτος)

Μέγιστο βάθος κοπής (0° / 0°): 90mm

Ρύθμιση του οδηγού βάθους (πριόνι ανακλιτό) (Βλέπε εικόνα Q)

Όταν ενεργοποιείται ο οδηγός βάθους πρέπει να είναι ενεργός.

-Στρίψτε τον οδηγό βάθους (39) προς τα εμπρός. -Τραβήξτε τον βραχίονα του εργαλείου από τη χειρολαβή (7) στην επιθυμητή θέση. -Σφίξτε τη βίδα ρύθμισης (38), μέχρι η άκρη της βίδας να αγγίξει τον οδηγό βάθους (39). -Οδηγήστε τον βραχίονα του εργαλείου αργά προς τα επάνω.

Κοπή επεξεργασμένου κομματιού με οδηγό κλίσης (Βλέπε εικόνα R)

Τα ανταλλακτικά εξαρτήματα που έχουν υποστεί ζημιά πρέπει να αντικατασταθούν από τον αριστερό ή δεξιό οδηγό ακούς (36).

• Γυρίστε τον οδηγό ακούς (36) προς τα πάνω. Ρυθμίστε την ένταση του πριονιού προσωρινά (23) στο έμπηκτο άκος του εξαρτήματος.

• Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας. -Σφίξτε τις βίδες (54) με ένα κατσαβίδι του εμπορίου και αφαιρέστε την παλιά ανθετηπλάκα (14). -Τοποθετήστε τη νέα πλάκα και βιδώστε τις βίδες (54).

Ρύθμιση του λέιζερ

Υπόδειξη: Για τη δοκιμή της λειτουργίας, δείτε πρέπει το ηλε- κτρικό εργαλείο να είναι συνδεδεμένο στην παροχή ρεύ- ματος.

Κατά τη διάρκεια της ρύθμισης του λέιζερ (π.χ. κατά την κίνηση του βραχίονα του εργαλείου) μην πατάτε τον διακόπτη On/Off. Η ακούσια εκκίνηση του ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς.

• Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας.

-Γυρίστε το τραπέζι πριονιού (12) μέχρι την εγκοπή (20) για το οδηγό (17) πρέπει να ασφαλιστεί στην εγκοπή.

Τα τεχνικά χαρακτηριστικά μετά από μεγάλη χρήση πρέπει να ελέγχονται οπτικά και ενδεχομένως να επαναρυθμίζονται.

Γι' αυτό χρειάζεστε πείρα και ειδικά εργαλεία.

Ένα κέντρο εξυπηρέτησης πελατών της Bosch διεξάγει αυτή την εργασία γρήγορα και αξιόπιστα.

Ρύθμιση της πλευρικής απόστασης κατά την κίνηση του βραχίονα του εργαλείου (βλέπε εικόνα T3-T4)

• Λύστε τη βίδα στερέωσης (56) (περίπου 1-2 περιστροφές). Μην ξεβιδώσετε τη βίδα τελείως. -Μετακινήστε το περίβλημα του λέιζερ (57) προς τα δεξιά ή προς τα αριστερά, ώστε οι οδηγοί λέιζερ να μην αποκαλύπτονται πλέον, όταν ο βραχίονας του εργαλείου κινείται προς τα κάτω. -Κρατήστε το περίβλημα του λέιζερ (57) σ' αυτή τη θέση και σφίξτε ξανά τις βίδες στερέωσης (56) σταθερά. -Στερεώστε ξανά το προστατευτικό κάλυμμα λέιζερ (8).

Έλεγχος και ρύθμιση των βασικών ρυθμίσεων

Μετά την εφαρμογή κάποιων ακριβών μέσων από έναν χρόνο χρήσης του ηλεκτρικού εργαλείου, πρέπει να ελεγχθούν οι βασικές ρυθμίσεις και αν χρειαστεί, να ρυθμιστούν ξανά. Γι' αυτό χρειάζονται πείρα και ειδικά έργα.

Ελέγξτε το εργαλείο για τυχόν ζημιά πριν από τη χρήση.

Ευθυγράμμιση του δείκτη γωνίας (οριζόντια) (Βλέπε εικόνα U)

• Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας. -Γυρίστε το παξιμάδι προνιαματος (12) μέχρι την εγκοπή (20) για 0°. Ο μοχλός (17) πρέπει να ασφαλίζει αισθητά στην εγκοπή.

Εύχος

Ο δείκτης γωνίας (58) πρέπει να είναι στην ίδια γραμμή με το τραπεζάκι Ο'ντς κλαϊπάκας (21).

Ρύθμιση

Αυτή η βίδα είναι σταυροκατσάβιδο και ρυθμίζει τον δείκτη γωνίας κατά το ύψος του τραπεζιού στους 0° -Σφίξτε πάλι τη βίδα.

Ευθυγράμμιση του δείκτη γωνίας (κάθετα) (Βλέπε εικόνα V)

• Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας.
• Αφήστε τον τροχό οδήγησης (45). Τραβήξτε τον τροχό απασφάλισης (46) προς τα έξω και περιστρέψτε με τον βραχίονα του εργαλείου κάθετα ή διαγώνια από 0° -Αφήστε τον τροχό απασφάλισης (46) ελεύθερο. Ο τροχός οδήγησης πρέπει να ασφαλίζει στην επιθυμητή θέση.
• Σφίξτε τον μοχλό οδήγησης (45) αν είναι σταθερά.

Έλεγχος

Ο δείκτης γωνίας (28) πρέπει να είναι στην ίδια γραμμή με το τραπεζάκι 0° της κλαϊπάκας (27).

Ρύθμιση

-Αφήστε τη βίδα (60) με ένα σταυροκατσάβιδο και ρυθμίστε τον δείκτη γωνίας κατά το ύψος του τραπεζιού στους 0° -Σφίξτε πάλι τη βίδα.

Μεταφορά του ηλεκτρικού εργαλείου (βλέπε εικόνα W). Απαιτείται η αφαίρεση του από το ηλεκτρικό εργαλείο πριν από κάθε εργασία στο ηλεκτρικό εργαλείο (π.χ. συντήρηση, αλλαγή εξαρτημάτων κλπ.) καθώς και κατά τη μεταφορά του και φύλαξή του. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη ON/OFF υπάρχει κίνδυνος τραυματισμού. Πριν μεταφέρετε το ηλεκτρικό εργαλείο πρέπει να εκτελέσετε τα εξής: -Λύστε τη βίδα σταθεροποίησης (1), ο περιστρεφόμενος είναι οριζοντίως. Τραβήξτε το τέρμα εμπρός τον βραχίονα του εργαλείου και αφήστε τη βίδα σταθεροποίησης. -Βεβαιωθείτε ότι ο οδηγός βάσης (39) είναι στραμμένος εντελώς προς τα πίσω και η βίδα ρύθμισης (38) κατά την κίνηση του βραχίονα του εργαλείου δεν αγκιστρώνεται. -Οδηγήστε το ηλεκτρικό εργαλείο στη θέση μεταφοράς. Αφαιρέστε όλα τα εξαρτήματα που δεν προβλέπεται να χρησιμοποιηθούν στο ηλεκτρικό εργαλείο. Για να μεταφέρετε το προϊόν ή να το αποθηκεύσετε, χρησιμοποιήστε, κατά το δυνατόν, μια κλειστή θήκη. -Θέστε τη λαβή μεταφοράς (3) κάθετα. -Μεταφέρετε το ηλεκτρικό εργαλείο από τη λαβή μεταφοράς (3) ή κρατώντας το από τις εσοχές λαβής (61) για να το τοποθετήσετε στο τραπέζι εργασίας. Για τη μεταφορά του ηλεκτρικού εργαλείου να χρησιμοποιείτε μόνο τις διατάξεις μεταφοράς και όχι τις προστατευτικές διατάξεις ή τις βάσεις εναπόθεσης του ενεργοποιημένου κουμπιού.

Συντήρηση και σέρβις

Καθαρίζετε τακτικά το τμήμα ολίσθησης (11).

Μέτρα περιορισμού του θορύβου

Μέτρα από τον κατασκευαστή:

Ομάδα ηλεκτρικής κίνησης

• Τιμή θορύβου με ένα πριονόδισκο ειδικά σχεδιασμένο για τον περιορισμό του θορύβου
• Μέτρα από το χρήστη:

-Περιοριστείτε σε εργασίες με σύντομη διάρκεια. Χρησιμοποιήστε πριονόδισκα με μανταλάκια βολφραμίου. Τακτικός καθαρισμός του πριονόδισκου και του ηλεκτρικού εργαλείου

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής

Η υπηρεσία εξυπηρέτησης θα απαντήσει στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα ανταλλακτικά. Σχέδια συναρμολόγησης και πληροφορίες για τα ανταλλακτικά θα βρείτε επίσης στη διεύθυνση:

Η συσκευή συμμορφώνεται με τις απαιτήσεις ασφάλειας και υγείας που περιλαμβάνονται στην οδηγία για τα προϊόντα σας, καθώς και για τα αντίστοιχα ανταλλακτικά. Σχεδιάστηκε σύμφωνα με τις προδιαγραφές για τα ανταλλακτικά. Θα βρείτε περισσότερες πληροφορίες παρακάτω:

Η ομάδα προϊόντων της Bosch απαντά ευχαρίστως στις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών αναφέρετε τον 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Η ομάδα προϊόντων της Bosch σας ευχαριστεί θερμά για τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Απαντούμε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών, αναφέροντας τον δεκαψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Robert Bosch A.E.

Εργοστάσιο 37

19400 Κορωπί-Αθήνα

Τηλ: 2105701258

Φαξ: 2105701283

Email: [e-mail]

www.bosch.com

www.bosch-pt.gr

Ιεραρχημένες διευθύνσεις θα βρείτε στην ηλεκτρονική διεύθυνση:

Τα ηλεκτρικά εργαλεία, οι μπαταρίες, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μην πετάτε τα ηλεκτρικά εργαλεία και τις μπαταρίες στα απορρίμματα του σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΕ σχετικά με τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τα απόβλητά τους σε νέο βαθμό τα άχρηστα ηλεκτρικά εργαλεία και σύμφωνα με την Ευρωπαϊκή Οδηγία 2006/66/ΕΚ οι χαλασμένες ή χρησιμοποιημένες μπαταρίες πρέπει να συλλέγονται ξεχωριστά, για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Σε περίπτωση ανεύθυνης απόρριψης οι ηλεκτρικές και ηλεκτρονικές συσκευές λόγω ενδεχόμενης παρουσίας επικίνδυνων ουσιών μπορεί να έχουν επιβλαβείς επιπτώσεις στο περιβάλλον και στην ανθρώπινη υγεία.

Μπαταρία/Εναλλακτικός φορτιστής μπαταρίας:

Li-Ion:

Προειδοποίηση: Ακολουθήστε τις οδηγίες για την ασφαλή μεταφορά (βλέπε «Μεταφορά», σελίδα 174).

Türkçe

Güvenlik talimatı
