Producttype	Draadloze radiale verstekzaag
Merk	Bosch
Model	GCM 18V254 D Professional
Voeding	Lithium-ion-accu 18 V (aanbevolen GBA 18V... of ProCORE18V...)
Ongetast toerental	4.500 tpm
Bladdiameter	254 mm
Asgat	30 mm (of 25,4 mm met adapter)
Mesblad dikte	1,4 - 2,5 mm
Gewicht (zonder accu)	17,7 - 18,7 kg
Laser	Klasse 2, 650 nm, < 1 mW
Verstekhoekbereik (horizontaal)	-48° tot +48°
Kantelhoekbereik (verticaal)	Links en rechts (tot 47°)
Max. snijcapaciteit (0°/0°)	90 x 305 mm
Min. snijcapaciteit (zonder klem)	100 x 40 mm
Belangrijkste functies	Radiaal zagen (trekzaag), verstekzagen, afkorten, lasergeleiding, diepteaanslag voor sponningen, anti-kantelinrichting, stofafzuiging
Onderhoud en reiniging	Reinig regelmatig de ventilatiesleuven, de pendelbeschermkap en de glijrol; vervang versleten splinterafdekkingen; gebruik een kwast of perslucht
Veiligheid	Pendelbeschermkap, transportvergrendeling, transportbeveiliging, mesrem, herstartbeveiliging
Onderdelen en repareerbaarheid	Onderdelen beschikbaar via Bosch service; reparatie door erkende centra; 10-cijferig serienummer vereist
Algemene informatie	Gebruiksaanwijzing beschikbaar als PDF op notice-facile.com; Bosch klantenservice: 0970821226 (Frankrijk)

Veelgestelde vragen - GCM 18V254 D Professional BOSCH

Hoe vervang ik het zaagblad van de Bosch GCM 18V254 D?

Verwijder eerst de accu. Klap de pendelbeschermkap naar achteren en houd deze vast. Gebruik de inbussleutel (6 mm) om de inbusschroef (linksdraaiend) los te draaien terwijl u de spindelblokkering bedient. Verwijder de klemflens en het zaagblad. Monteer het nieuwe zaagblad met de juiste snijrichting en draai de schroef stevig vast.

Wat zijn de maximale afmetingen van werkstukken die deze zaag kan zagen?

Bij 0° verstek en 0° kanteling is de max. hoogte 90 mm en breedte 305 mm. Bij hoeken variëren de afmetingen; bijvoorbeeld bij 45° verstek aan beide zijden is de max. hoogte 55 mm en breedte 215 mm.

Hoe stel ik de verstekhoek in op de GCM 18V254 D?

Draai de blokkeringsknop (16) los. Trek de hendel (17) voor standaardhoeken (inkepingen bij 15°, 22,5°, 30°, 45°). Voor een vrije hoek, trek de hendel en druk op de blokkeringslip (15) om de rotatie vrij te geven, draai dan de tafel naar de gewenste hoek. Draai de knop weer vast.

Kan deze zaag aluminium zagen?

Ja, met een geschikt zaagblad. Let op: verwijder de stofzak bij het zagen van aluminium om brandgevaar te voorkomen. Gebruik een geschikte stofzuiger.

Hoe gebruik ik de laser van de zaag?

Bedien de aan/uit-schakelaar (6) lichtjes zonder op de inschakelvergrendeling te drukken. Twee laserstralen geven de zaaglijn aan. Richt het werkstuk zo dat uw markering tussen de twee lijnen valt.

Welke accu gebruiken met de GCM 18V254 D?

Gebruik Bosch 18 V accu's van het type GBA 18V... of ProCORE18V... Aanbevolen laders zijn GAL 18... of GAX 18... (zie technische gegevens). Laad alleen bij temperaturen tussen 0 en +35 °C.

Hoe vervoer ik de zaag veilig?

Verwijder de accu. Draai de klemmschroef van de radiale geleiding los, trek de gereedschapsarm volledig naar voren en vergrendel deze. Klap de gereedschapsarm naar beneden tot de transportbeveiliging vastklikt. Gebruik de handgreep of de inbouwgrepen.

Wat te doen als het zaagblad vastloopt in het werkstuk?

Zet de zaag onmiddellijk uit. Wacht tot alle bewegende delen volledig stilstaan en verwijder de accu. Maak het vastgelopen materiaal los. Controleer of het zaagblad niet beschadigd is en of het werkstuk goed vastzit.

Hoe reinig en onderhoud ik de verstekzaag?

Verwijder de accu voor onderhoud. Reinig regelmatig de ventilatiesleuven, de pendelbeschermkap en de glijrol met een kwast of perslucht. Vervang versleten splinterafdekkingen. Controleer de laser periodiek.

Waar vind ik reserveonderdelen en service?

Reserveonderdelen zijn verkrijgbaar op de Bosch Professional website (www.bosch-pt.com) of via Bosch service. In Frankrijk belt u 0970821226 (klantenservice) of e-mail: [e-mail]. Vermeld het 10-cijferige artikelnummer van het apparaat.

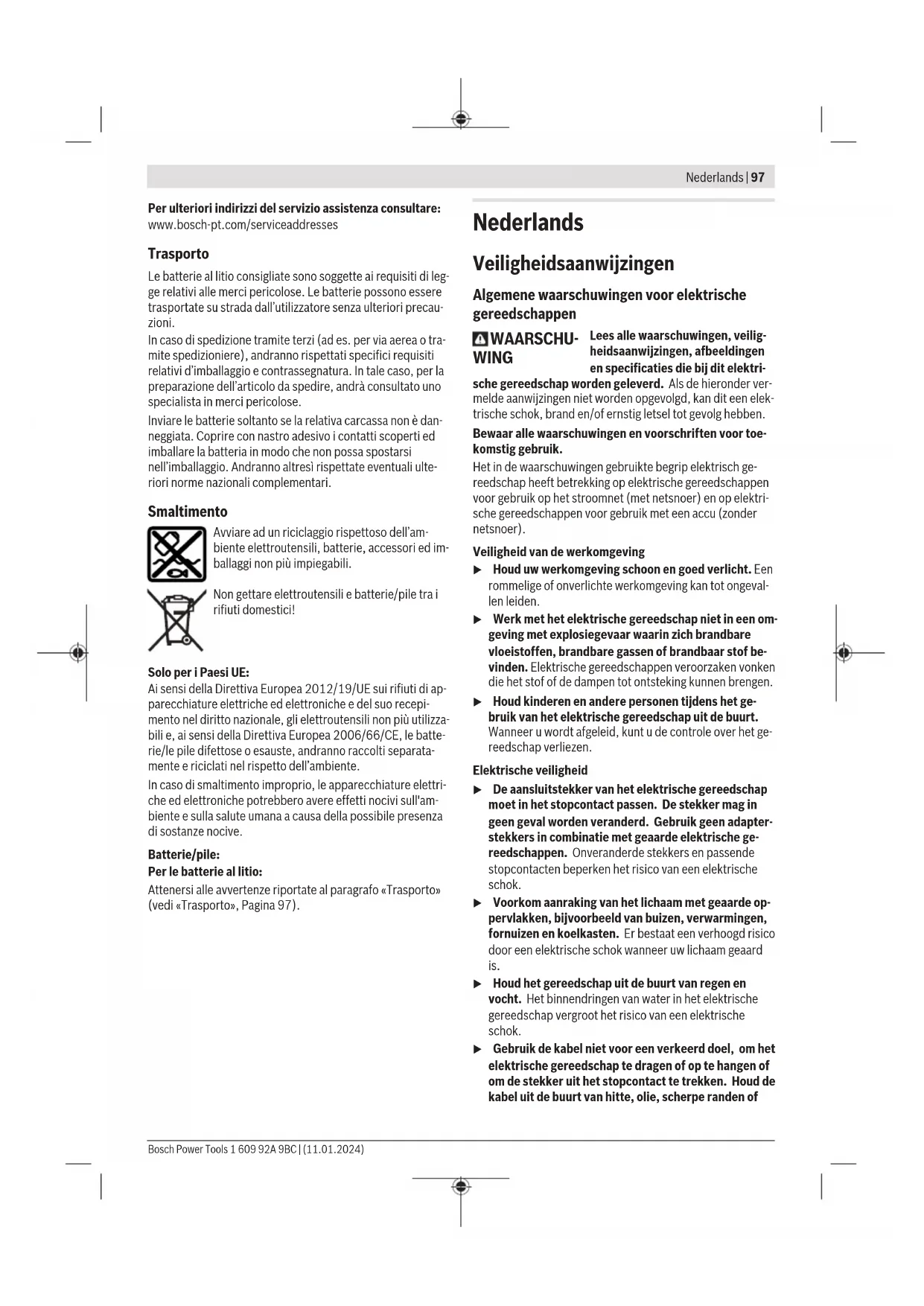

GEBRUIKSAANWIJZING GCM 18V254 D Professional BOSCH

Veiligheidsaanwijzingen

Algemene waarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektrische gereedschap worden geleverd.

Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip elektrisch gereedschap heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

Elektrische veiligheid

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of

bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

Wanneer u buitenhuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenhuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenhuis geschikte verlengkabel beperkt het risico van een elektrische schok. Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Veiligheid van personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. ▶ Draag persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is, voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. ▶ Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof. Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u niet nonchalant wordt en veiligheidsvoorschriften voor het gereedschap gaat negeren.

Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het elektrische gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap, voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situaties veilig kan worden vastgehouden en bediend.

Gebruik en onderhoud van accugereedschappen

Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu's wordt gebruikt.

• Gebruik alleen de voor het gereedschap bestemde accu's. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden. Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
• Gebruik accu of gereedschap niet als deze beschadigd of veranderd zijn. Beschadigde of veranderde accu's kunnen onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan. Stel accu of gereedschap niet bloot aan vuur of overmatige temperaturen. Blootstelling aan vuur of temperaturen boven 130°C kan een explosie veroorzaken. Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd laden of laden bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Voer nooit servicewerkzaamheden aan beschadigde accu's uit. Service van accu's dient uitsluitend te worden uitgevoerd door de fabrikant of erkende servicewerkplaatsen.

Waarschuwingen voor verstekzagen

▸ Verstekzagen zijn bestemd voor het zagen van hout of houtachtige materialen, ze kunnen niet worden gebruikt met doorslijpschijven voor het doorslijpen van ferrometalen zoals stangen, staven, spijkers enz. Slijpstof kan ervoor zorgen dat bewegende delen zoals de onderste beschermkap blokkeren. Vonken die bij doorslijpen ontstaan, leiden tot brandplekken bij de onderste beschermkap, de verstekzaagbak en andere kunststof onderdelen. - Gebruik indien mogelijk lijmklemmen om het werkstuk te ondersteunen. Als u het werkstuk met de hand ondersteunt, moet u uw hand aan beide kanten altijd op een afstand van ten minste 100 mm van het zaagblad houden. Gebruik deze zaag niet om stukken te zagen die te klein zijn om veilig vastgeklemd of met de hand vastgehouden te worden. Als uw hand te dicht bij

het zaagblad wordt geplaatst, bestaat er een verhoogd risico op letsel door contact met het zaagblad.

▷ Het werkstuk moet stationair en vastgeklemd zijn, zowel tegen de geleider als tegen de tafel. Voer het werkstuk niet in het zaagblad en zaag op geen enkele manier uit de vrije hand. Niet vastgeklemde of bewegende werkstukken zouden met hoge snelheden weggeslingerd kunnen worden en zo letsel kunnen veroorzaken. Duw de zaag door het werkstuk. Trek de zaag niet door het werkstuk. Zo gaat het zagen in zijn werk: u tilt de zaagkop omhoog en trekt deze zonder te zagen over het werkstuk heen, u start de motor, duwt de zaagkop omlaag en u duwt de zaag door het werkstuk. Zagen met een trekkende beweging kan het zaagblad naar de bovenkant van het werkstuk laten klimmen en daardoor kan het zaagblad met geweld in de richting van de bediener worden geslingerd. Beweeg nooit met uw hand over de geplande zaaglijn voor of achter het zaagblad. Het met gekruiste handen ondersteunen van het werkstuk, d.w.z. het werkstuk met rechts vasthouden en het zaagblad met links of omgekeerd, is heel gevaarlijk. Kom achter de geleider niet met uw handen binnen een afstand van 100 mm van het draaiende zaagblad, om houtafval te verwijderen of om enige andere reden. Het is misschien niet meteen duidelijk dat het draaiende zaagblad zo dicht bij uw hand is en u zou ernstig gewond kunnen raken. ▷ Controleer uw werkstuk voor het zagen. Als het werkstuk gebogen of krom is, klem dit dan met de naar buiten gebogen kant naar de geleider toe. Zorg er altijd voor dat er langs de zaaglijn geen opening is tussen het werkstuk, de geleider en de tafel. Gebogen of kromme werkstukken kunnen draaien of verschuiven en ertoe leiden dat het draaiende zaagblad tijdens het zagen klem komt te zitten. Er mogen geen spijkers of vreemde voorwerpen in het werkstuk zitten. - Gebruik de zaag pas, als de tafel vrij is van alle gereedschappen, houtafval enz. en er alleen het werkstuk op ligt. Kleine stukjes afval of losse stukken hout of andere voorwerpen die met het draaiende zaagblad in aanraking komen, kunnen met een hoge snelheid worden weggeslingerd. ▷ Zaag maar één werkstuk tegelijkertijd. Meerdere op elkaar gestapelde werkstukken kunnen niet goed worden vastgeklemd of vastgezet en kunnen ervoor zorgen dat het zaagblad tijdens het zagen klem komt te zitten of verschuift. Zorg ervoor dat de verstekzaag voor gebruik op een vlakke, stevige ondergrond wordt gemonteerd of geplaatst. Een vlakke en stevige ondergrond vermindert het risico dat de verstekzaag onstabiel wordt. Plan uw werk. Telkens als u de instelling voor de schuinte of verstekhoek wijzigt, moet u ervoor zorgen dat de verstelbare geleider correct is ingesteld voor ondersteuning van het werkstuk en het zaagblad of de

beschermkap niet hindert. Maak zonder de machine in te schakelen en zonder werkstuk op de tafel met het zaagblad een volledige gesimuleerde zaagbeweging om er zeker van te zijn dat er geen obstakels zijn of dat er geen gevaar is voor het doorzagen van de geleider.

Zorg voor voldoende ondersteuning, zoals tafelverlengingen, zaagbokken, enz., voor een werkstuk dat breder of langer is dan de bovenkant van de tafel. Werkstukken die langer of breder zijn dan de verstekzaag, kunnen zonder een veilige ondersteuning kantelen. Als het afgezaagde stuk of het werkstuk kantelt, kan het de onderste beschermkap optillen of door het draaiende zaagblad worden weggeslingerd. - Gebruik geen andere persoon als vervanging voor een tafelverlenging of als extra ondersteuning. Onstabiele ondersteuning voor het werkstuk kan ervoor zorgen dat het zaagblad klem komt te zitten of dat het werkstuk tijdens het zagen verschuift, waardoor u en uw helper in het draaiende zaagblad worden getrokken. ▸ Het afgezaagde stuk mag absoluut niet tegen het draaiende zaagblad worden geklemd of gedrukt. Als het afgezaagde stuk ingesloten zit, d.w.z. bij het gebruik van lengteaanslagen, dan zou het tegen het zaagblad vast kunnen komen te zitten en met geweld weggeslingerd kunnen worden. - Gebruik altijd een lijmklem of een spaninrichting die speciaal voor het ondersteunen van rond materiaal als stokken e.d. is ontworpen. Stokken hebben de neiging om tijdens het zagen te gaan rollen, waardoor het zaagblad gaat "bijten" en het werkstuk met uw hand in het zaagblad trekt. Laat het zaagblad zijn volle snelheid bereiken, voordat u dit met het werkstuk in aanraking brengt. Dit vermindert het risico dat het werkstuk weggeslingerd wordt. ▸ Als het werkstuk of het zaagblad klem komt te zitten, schakelt u de verstekzaag uit. Wacht tot alle bewegende delen tot stilstand zijn gekomen en trek de stekker uit het stopcontact of verwijder de accu. Maak het klemzittende materiaal dan vrij. Als u met een klemzittend werkstuk doorgaat met zagen, dan verliest u de controle of wordt de verstekzaag beschadigd. Nadat het zagen voltooid is, laat u de schakelaar los, houdt u de zaagkop omlaag en wacht u tot het zaagblad tot stilstand is gekomen, voordat u het afgezaagde stuk verwijdert. Het is gevaarlijk om met uw hand in de buurt van het uitlopende zaagblad te komen. Houd de handgreep stevig vast, wanneer u een onvolledige zaagsnede maakt of wanneer u de schakelaar loslaat, voordat de zaagkop zich helemaal in de onderste positie bevindt. Het afremmen van de zaag kan ervoor zorgen dat de zaagkop plotseling omlaag wordt getrokken, waardoor het risico van letsel ontstaat. Laat de handgreep niet los, wanneer de zaagkop de onderste positie heeft bereikt. Beweeg de zaagkop altijd met de hand terug naar de bovenste positie. Wanneer de zaagkop zich ongecontroleerd beweegt, kan dit resulteren in een risico op letsel.

Houd uw werkplek schoon. Materiaalmengsels kunnen zich erg gevaarlijk gedragen. Lichtmetaalstof kan branden of ontploffen. - Gebruik geen stompe, geschuurde, verbogen of beschadigde zaagbladen. Zaagbladen met stompe of verkeerd gerichte tanden veroorzaken door een te nauwe zaagopening een verhoogde wrijving, vastklemmen van het zaagblad of terugslag. - Gebruik geen zaagbladen van hooggelegeerd sneldraaistaal (HSS-staal). Dergelijke zaagbladen kunnen gemakkelijk breken. - Gebruik altijd zaagbladen waarvan de asgaten de juiste afmeting en vorm (ruitvormig versus rond) hebben. Zaagbladen die niet overeenkomen met de bevestigingsmiddelen van de zaag kunnen uit balans raken en ervoor zorgen dat u de controle over het gereedschap verliest. Verwijder nooit slijpresten, houtspanen e.d. uit de buurt van de plaats waar wordt geslepen, terwijl het elektrische gereedschap loopt. Breng de gereedschaparm altijd eerst in de ruststand en schakel het elektrische gereedschap uit. Pak het zaagblad na de werkzaamheden niet vast, voordat het afgekoeld is. Het zaagblad wordt tijdens de werkzaamheden zeer heet. Bij beschadiging en verkeerd gebruik van de accu kunnen er dampen vrijkomen. De accu kan branden of exploderen. Zorg voor de aanvoer van frisse lucht en zoek bij klachten een arts op. De dampen kunnen de luchtwegen irriteren. Open de accu niet. Er bestaat gevaar voor kortsluiting. Door spitse voorwerpen, zoals bijv. spijkers of schroevendraaiers, of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu doen branden, roken, exploderen of oververhitten. Gebruik de accu alleen in producten van de fabrikant. Alleen zo worden de accu's tegen gevaarlijke overbelasting beschermd.

Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting.

Het elektrisch gereedschap is voorzien van een laserwaarschuwingsplaatje (zie tabel "Symbolen en hun betekenis"). Is de tekst van het laserwaarschuwingsplaatje niet in uw taal, plak dan voor het eerste gebruik de meegeleverde sticker in uw eigen taal hieroverheen. Maak waarschuwingsstickers op elektrisch gereedschap nooit onleesbaar.

Richt de laserstraal niet op personen of dieren en kijk niet zelf in de directe of gereflecteerde laserstraal. Daardoor kunt u personen verblinden, ongevallen veroorzaken of het oog beschadigen.

Als laserstraling het oog raakt, dan moeten de ogen bewust gesloten worden en moet het hoofd onmiddellijk uit de straal bewogen worden. Breng geen wijzigingen aan de laserinrichting aan. De in deze gebruiksaanwijzing beschreven instelmogelijkheden kunt u zonder gevaar gebruiken. Laat kinderen het elektrische gereedschap niet zonder toezicht gebruiken. Zij zouden per ongeluk andere personen of zichzelf kunnen verblinden.

Symbolen

De volgende symbolen kunnen voor het gebruik van het elektrische gereedschap van belang zijn. Zorg ervoor dat u de symbolen en hun betekenis kent. Het juiste begrip van de symbolen helpt u het elektrische gereedschap beter en veiliger te gebruiken.

Symbolen en hun betekenis

Laserstraling

Kijk niet in de straal

Laserinrichting van klasse 2 voor consumenten

EN 50689:2021

Houd uw handen uit de buurt van de plaats waar gezaagd wordt, terwijl het elektrische gereedschap loopt. Bij aanraking van het zaagblad bestaat verwondingsgevaar.

Draag een stofmasker.

Draag een veiligheidsbril.

Draag een gehoorbescherming. De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben.

Gevarenzone! Houd handen, vingers of armen zo veel mogelijk hier uit de buurt.

Pak het elektrische gereedschap bij het verplaatsen alleen vast aan deze gemarkeerde plaatsen (greepuitsparingen) of aan de transportgreep.

Symbolen en hun betekenis

Bij het zagen van verticale verstekhoeken moeten de verstelbare aanslagrails naar buiten getrokken of helemaal verwijderd worden.

3601M511..

Let op de afmetingen van het zaagblad. De gatdiameter moet zonder speling op de uitgaande as passen. Indien het gebruik van reduceerstukken nodig is, dient u erop te letten dat de afmetingen van het reduceerstuk passen bij de zaagbladdikte en bij de gatdiameter van het zaagblad evenals bij de diameter van de uitgaande as. Gebruik indien mogelijk de met het zaagblad meegeleverde reduceerstukken.

De zaagbladdiameter moet overeenkomen met de informatie op het symbool.

Beschrijving van productwerking

Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

Het elektrische gereedschap is bestemd voor gebruik als staand gereedschap voor schulpen en afkorten met een rechte zaaglijn in hout. Daarbij zijn horizontale verstekhoeken van -48° tot +48° evenals verticale verstekhoeken van 47° (aan linkerzijde) tot 47° (aan rechterzijde) mogelijk.

De capaciteit van het elektrische gereedschap is ontworpen voor het zagen van hard- en zacht hout, spaanplaat en vezelplaat.

Bij gebruik van geschikte zaagbladen is het zagen van aluminiumprofielen en kunststof mogelijk.

Dit product is een laserproduct voor consumenten in overeenstemming met EN 50689.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

(1) Vastzetschroef van de afkortvoorziening (2) Afkortvoorziening (3) Transportgreep (4) Beschermkap (5) Inschakelblokkering voor aan/uit-schakelaar (6) Aan/uit-schakelaar (7) Handgreep (8) Laserbeschermkap

(9) Opening voor laserstraal (10) Pendelbeschermkap (11) Glijrol (12) Zaagtafel (13) Boorgaten voor montage (14) Inlegplaat (15) Vergrendelklem (16) Vastzetknop voor willekeurige verstekhoeken (horizontaal) (17) Hendel voor voorinstelling verstekhoek (horizontaal) (18) Kantelbeveiliging (19) Laser-waarschuwingsplaatje (20) Inkepingen voor standaard verstekhoeken (horizontaal) (21) Verdeelschaal voor verstekhoeken (horizontaal) (22) Klemschroef voor zaagtafelverlenging (23) Zaagtafelverlenging (24) Werkstuksteun (flexibel opsteekbaar) (25) Vaststaande aanslagrail (26) Verstelbare aanslagrail (27) Verdeelschaal voor verstekhoeken (verticaal) (28) Hoekaanduiding voor verstekhoeken (verticaal) (29) Spaandeflector (30) Zaagblad (31) Blokkering van uitgaande as (32) Accu-ontgrendelingstoets (33) Accu (34) Transportbeveiliging

(35) Kantelbeveiligingsbeugel (36) Lengteaanslag (37) Stofzak (38) Aftelschroef van diepteaanslag (39) Diepteaanslag (40) Draadeind (41) Lijmklem (42) Boorgaten voor lijmklem (43) Binnenzeskantsleutel/platte schroevendraaier (44) Vergrendelschroef van verstelbare aanslagrail (45) Klemwiel voor verstekhoeken (verticaal) (46) Vastzethendel voor verstekhoeken (verticaal) (47) Opname voor werkstuksteun (op het elektrische gereedschap) (48) Opname voor tweede werkstuksteun (op werkstuksteun) (49) Tapeind (50) Afzuigadapter (51) Binnenzeskantschroef voor zaagbladbevestiging (52) Spanflens (53) Binnenste spanflens (54) Bevestigingsschroeven voor inlegplaat (55) Schroef voor laserbeschermkap (56) Bevestigingsschroef voor behuizing van laser (57) Behuizing van laser (58) Hoekaanduiding voor verstekhoeken (horizontaal) (59) Schroef voor hoekaanduiding (horizontaal) (60) Schroef voor hoekaanduiding (verticaal) (61) Greepuitsparingen

Technische gegevens

Accuradiaalzaag GCM 18V-254 D GCM 18V-254D

Productnummer	3601 M51 1.. 3601 M51 1B.
		3601 M51 18.
Nominale spanning V= 18 18
Onbelast toerental(A)	min-1	4500 4500
Lasertype nm 650 650
	mW < 1 < 1
Laserklasse 2 2
Gewicht(E)	kg 17,7-18,7 17,7-18,7
Aanbevolen omgevingstemperatuur bij het op-laden	°C 0 ... +35 0 ... +35
Toegestane omgevingstemperatuur tijdens gebruik(C) en bij opslag	°C -20 ... +50 -20 ... +50
Aanbevolen accu's GBA 18V...		GBA 18V...
		ProCORE18V...
Accuradiaalzaag GCM 18V-254 D GCM 18V-254 D
Aanbevolen oplaadapparaten GAL 18...		GAX 18... GAL 36...
		GAX 18... GAL 36...
Afmetingen voor geschikte zaagbladen
Zaagbladdiameter mm 254 254
Zaagbladdike mm 1,4-2,5 1,4-2,5
Asgatdiameter mm 30 25,4

A) Gemeten bij 20-25°C met accu ProCORE18V 8.0Ah. B) afhankelijk van gebruikte accu C) beperkt vermogen bij temperaturen < 0°C

Waarden kunnen afhankelijk van product variëren en zijn onderhevig aan toepassings- en omgevingsvoorwaarden. Meer informatie vindt u op www.bosch-professional.com/wac.

Toegestane werkstukafmetingen (maximaal/minimaal): (zie „Toegestane werkstukafmetingen“, Pagina 108)

Informatie over geluid

Geluidsemissiewaarden bepaald conform ENIEC 62841-3-9.

Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch: geluidsdrukniveau 97 dB(A); geluidsvermogenniveau 106 dB(A). Onzekerheid K = 3 dB.

Draag gehoorbescherming!

De in deze gebruiksaanwijzing vermelde geluidsemissiewaarde is gemeten met een volgens EN genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de geluidsemissie.

De aangegeven geluidsemissiewaarde representeert de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, dan kan de geluidsemissiewaarde afwijken. Dit kan de geluidsemissie gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de geluidsemissies moet rekening worden gehouden met de tijd dat het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de geluidsemissies gedurende de gehele arbeidsperiode duidelijk verminderen.

Accu

Bosch verkoopt accugereedschap ook zonder accu. Of bij de levering van uw elektrische gereedschap een accu inbegrepen is, kunt u zien op de verpakking.

Accu opladen

• Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zijn afgestemd op de bij het elektrische gereedschap gebruikte Li-Ion-accu.

Aanwijzing: lithium-ion-accu's worden vanwege internationale transportvoorschriften gedeeltelijk geladen geleverd. Om het volledige vermogen van de accu te waarborgen, laadt u voor het eerste gebruik de accu volledig op.

Accu plaatsen

Schuif de geladen accu in de accuhouder tot deze is vastgeklikt.

Accu verwijderen

Voor het verwijderen van de accu drukt u op de accu-ontgrendelingstoets en trekt u de accu uit het elektrische gereedschap. Gebruik daarbij geen geweld.

De accu beschikt over 2 vergrendelingsstanden die moeten voorkomen dat de accu bij onbedoeld indrukken van de accu-ontgrendelingstoets uit het elektrische gereedschap valt. Zolang de accu in het elektrische gereedschap is geplaatst, worden deze door een veer op de juiste plaats gehouden.

Accu-oplaadaanduiding

Aanwijzing: Niet elk accutype beschikt over een oplaadaanduiding.

De groene LED's van de accu-oplaadaanduiding geven de laadtoestand van de accu aan. Uit veiligheidsoverwegingen is het opvragen van de laadtoestand alleen bij stilstaand elektrisch gereedschap mogelijk.

Druk op de toets voor de oplaadaanduiding om de laadtoestand aan te geven. Dit is ook mogelijk wanneer de accu is weggenomen.

Als er na het drukken op de toets voor de oplaadaanduiding geen LED brandt, dan is de accu defect en moet deze vervangen worden.

Accutype GBA 18V...

Aanwijzingen voor de optimale omgang met de accu

Bewaar de accu alleen bij een temperatuur tussen -20°C en 50°C. Laat de accu bijvoorbeeld in de zomer niet in de auto liggen.

Reinig de ventilatieopeningen van de accu af en toe met een zachte, schone en droge doek.

Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen.

Neem de aanwijzingen met betrekking tot afvalverwijdering in acht.

Montage

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen altijd de accu uit het elektrische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel.

Meegeleverd

Neem hiervoor goed nota van de afbeelding van de leveromvang aan het begin van de gebruiksaanwijzing.

Controleer vóór de eerste ingebruikname van het elektrische gereedschap of alle hierna vermelde onderdelen zijn meegeleverd:

- Afkortzaagmachine met gemonteerd zaagblad - Klemwiel (45) - Verstelbare aanslagrail (26) - Lijmklem (41) - Binnenzeskantsleutel/platte schroevendraaier (43) - Stofzak (37) - Werkstuksteunen (24) (2 stuks)

Aanwijzing: Controleer het elektrische gereedschap op eventuele schade.

Voordat u het elektrische gereedschap verder gebruikt, dient u veiligheidsvoorzieningen en licht beschadigde onderdelen zorgvuldig te controleren op hun juiste werking volgens de voorschriften.

Controleer de bewegende onderdelen goed werken en niet vastklemmen en of er onderdelen beschadigd zijn. Alle onderdelen moeten juist gemonteerd zijn en aan alle voorwaarden voldoen om een correcte werking te waarborgen.

Laat beschadigde veiligheidsvoorzieningen en onderdelen door een erkend en gespecialiseerd bedrijf op deskundige wijze repareren of vervangen.

Montage van onderdelen

• Neem alle meegeleverde onderdelen voorzichtig uit de verpakking.
• Verwijder al het verpakkingsmateriaal van het elektrische gereedschap en de meegeleverde accessoires.
• Let erop dat het elektrische gereedschap zich in de transportstand bevindt, om de werkzaamheden bij de montage van de meegeleverde machine-elementen gemakkelijker te maken.

Werkstuksteunen monteren (zie afbeelding A1)

De werkstuksteunen (24) kunnen links, rechts of voor op het elektrische gereedschap worden geplaatst. Het flexibele steeksysteem biedt u een groot aantal verlengings- en verbredingsmogelijkheden (zie afbeelding G).

• Steek desgewenst de werkstuksteun (24) in de opnamen (47) op het elektrische gereedschap of in de opnamen (48) van de tweede werkstuksteun. Draag het elektrische gereedschap nooit aan de werkstuksteunen. Gebruik bij het transporteren van het elektrische gereedschap alleen de transportvoorzieningen.

Klemwiel monteren (zie afbeelding A2)

Het klemwiel (45) fixeert de ingestelde verticale verstekhoek en is noodzakelijk voor een veilige werking.

• Schroef de zeskantmoer van het tapeind (49) af.
• Schroef het klemwiel (45) rechtsom op het tapeind (49) en draai het vast.

Verstelbare aanslagrail monteren (zie afbeelding A3)

De verstelbare aanslagrail (26) moet vóór het zagen worden gemonteerd.

Schuif de aanslagrail (26) rechts van het zaagblad in de hiervoor bestemde groef en draai de vergrendelschroef (44) vast. Het afgeplatte deel van de aanslagrail moet naar binnen, naar het zaagblad wijzen.

▷ Om een veilig gebruik te waarborgen, dient u het elektrische gereedschap vóór het gebruik op een vlakke en stabiele ondergrond (bijv. een werkbank) te monteren.

Montage op een werkoppervlak (zie afbeelding B1-B2)

• Bevestig het elektrische gereedschap met een geschikte schroefverbinding op het werkoppervlak. Daartoe dienen de boorgaten (13).

of

Zet de apparaatvoeten van het elektrische gereedschap met gangbare lijmklemmen op het werkoppervlak vast.

Montage op een Bosch werktafel

De GTA-werktafels van Bosch bieden het elektrische gereedschap houvast op elke ondergrond door in hoogte verstelbare voeten. De werkstuksteunen van de werktafels dienen ter ondersteuning van lange werkstukken.

Lees alle waarschuwingen en instructies die bij de werktafel zijn gevoegd. Als de waarschuwingen en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bouw de werktafel correct op, voordat u het elektrische gereedschap monteert. Een juiste opbouw is van belang om het risico van bezwijken te voorkomen. - Monteer het elektrische gereedschap in de transportstand op de werktafel.

Flexibele opstelling (niet aanbevolen!) (zie afbeelding B3)

Als het bij wijze van uitzondering niet mogelijk is om het elektrisch gereedschap op een vlak en stabiel werkoppervlak te monteren, dan kunt u het provisorisch met kantelbeveiliging plaatsen.

Zonder de kantelbeveiliging staat het elektrisch gereedschap niet stabiel en kan vooral bij het zagen van maximale horizontale en/of verticale verstekhoeken kantelen. Draai de kantelbeveiliging (18) zover in of uit tot het elektrische gereedschap recht op het werkoppervlak staat.

Afzuiging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kan schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of luchtwegaandoeningen bij de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met additieven voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door gespecialiseerde vakmensen worden bewerkt.

• Gebruik indien mogelijk een voor het materiaal geschikte stofafzuiging. Zorg voor een goede ventilatie van de werkplek. Er wordt geadviseerd om een stofmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Vermijd ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

De afzuiging van stof en spanen kan geblokkeerd worden door stof, spanen of fragmenten van het werkstuk.

• Schakel het elektrische gereedschap uit en neem de accu eruit. Wacht tot het zaagblad volledig tot stilstand is gekomen.
• Stel de oorzaak van de blokkering vast en maak deze ongedaan.

Eigen afzuiging (zie afbeelding C)

Voor het eenvoudig opvangen van de spanen gebruikt u de meegeleverde stofzak (37).

Zet de transportgreep (3) recht omhoog. Steek en draai de stofzak (37) zodanig in de afzuigadapter (50) dat de pen van de stofzak in de uitsparing op de afzuigadapter vastklikt.

De stofzak mag tijdens het zagen nooit met bewegende delen van de machine in aanraking komen.

Maak de stofzak op tijd leeg.

Controleer en reinig de stofzak na elk gebruik. Verwijder de stofzak bij het zagen van aluminium, om brandgevaar te voorkomen.

Externe afzuiging

Voor de afzuiging kunt u op de afzuigadapter (50) ook een stofzuigerslang (Ø 35 mm) aansluiten. Verbind de stofzuigerslang met de afzuigadapter (50). De stofzuiger moet geschikt zijn voor het te bewerken materiaal. Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Zaagblad wisselen (zie afbeelding D1-D4)

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen altijd de accu uit het elektrische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel. Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar.

Gebruik alleen zaagbladen met een maximaal toegestaan toerental dat hoger is dan het onbelaste toerental van het elektrische gereedschap.

Gebruik alleen zaagbladen die voldoen aan de in deze gebruiksaanwijzing vermelde specificaties, volgens EN 847-1 zijn gecontroleerd en dienovereenkomstig zijn gemarkeerd.

Gebruik alleen zaagbladen die door de fabrikant van het elektrische gereedschap werden aanbevolen en die geschikt zijn voor het materiaal dat u wilt bewerken. Dit voorkomt oververhitting van de zaagtanden bij het zagen.

Zaagblad demonteren

Zet het elektrische gereedschap in werkstand. Draai de pendelbeschermkap (10) naar achteren en houd de pendelbeschermkap in deze positie.

Draai de binnenzeskantschroef (51) met de binnenzeskantsleutel (6 mm) (43) en duw tevens op de blokkering van de uitgaande as (31) tot deze vastklikt. Blijf duwen op de blokkering van de uitgaande as (31) en draai de binnenzeskantschroef (51) er met de klok mee uit (linkse schroefdraad!). - Neem de spanflens (52) weg. - Verwijder het zaagblad (30). - Beweeg de pendelbeschermkap langzaam weer omlaag.

Zaagblad monteren

Let er bij de montage op dat de snijrichting van de tanden (richting van de pijl op het zaagblad) overeenkomt met de richting van de pijl op de beschermkap.

Reinig indien nodig voor de montage alle te monteren delen.

Draai de pendelbeschermkap (10) naar achteren en houd de pendelbeschermkap in deze positie. Zet het nieuwe zaagblad op de binnenste spanflens (53). - Breng de spanflens (52) en de binnenzeskantschroef (51) aan. Duw op de blokkering van de uitgaande as (31) tot deze vastklikt en draai de binnenzeskantschroef tegen de klok in (linksom) vast. - Beweeg de pendelbeschermkap langzaam weer omlaag.

Gebruik

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen altijd de accu uit het elektrische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel.

Transportbeveiliging (zie afbeelding E)

Met de transportbeveiliging (34) kunt u het elektrische gereedschap bij transport naar verschillende gebruikslocaties gemakkelijker hanteren.

Elektrisch gereedschap ontgrendelen (werkstand)

Duw de gereedschaparm op de handgreep (7) iets omlaag om de transportbeveiliging (34) te ontlasten. Trek de transportbeveiliging (34) helemaal naar buiten. Beweeg de gereedschaparm langzaam omhoog.

Aanslagrail verschuiven (zie afbeelding H)

Bij het zagen van horizontale en/of verticale verstekhoeken moet u afhankelijk van de zaagrichting de linker of rechter verstelbare aanslagrail (26) naar buiten trekken of helemaal verwijderen.

Verticale ver-stekhoek	Horizontale ver-stekhoek
0°-22,5°(links/rechts)	>0°	-Draai de linker/rechter vergrendelschroef (44) los.-Trek de linker/rechter verstelbare aanslagrail (26)—helemaal maar buiten.
22,5°-47°(links/rechts)	≤48°(links/rechts)	-Draai de linker/rechter vergrendelschroef (44) los.-Trek de linker/rechter verstelbare aanslagrail (26)—helemaal maar buiten.-Verwijder de verstelbare aanslagrail�<|im_start|>boven toe.

Werkstuk bevestigen (zie afbeelding I)

Zet het werkstuk altijd vast om een optimale arbeidsveiligheid te waarborgen.

Bewerk geen werkstukken die te klein zijn om te worden vastgezet.

Duw het werkstuk stevig tegen de aanslagrails (26) en (25). Steek de meegeleverde lijmklem (41) in een van de daarvoor bestemde boorgaten (42). Pas het draadeind (40) van de lijmklem aan de werkstukhoogte aan. Draai het draadeind (40) stevig vast en zet zo het werkstuk vast.

Horizontale verstekhoeken instellen

Horizontale standaardverstekhoeken instellen (zie afbeelding J)

Voor het snel en nauwkeurig instellen van vaak gebruikte horizontale verstekhoeken zijn op de zaagtafel inkepingen (20) aangebracht:

Links Rechts

0°

45°; 30°; 22,5°; 15° | 15°; 22,5°; 30°; 45°

Draai de vastzetknop (16) los, als deze is vastgedraaid. - Trek aan de hendel (17) en draai de zaagtafel (12) tot aan de gewenste inkeping maar links of rechts. - Laat de hendel weer los. De hendel moet merkbaar in de inkeping vastklikken. Draai de vastzetknop (16) weer vast.

Willekeurige horizontale verstekhoeken instellen (zie afbeelding K)

De horizontale verstekhoek kan in een bereik van 48° (linkerzijde) tot 48° (rechterzijde) worden ingesteld. Draai de vastzetknop (16) los, als deze is vastgedraaid. Trek aan de hendel (17) en duw tegelijkertijd op de vergrendelklem (15) tot deze in de daarvoor bestemde groef vastklikt. Daardoor kan de zaagtafel vrij bewegen. Draai de zaagtafel (12) met de vastzetknop aan links of rechts tot de hoekaanduiding (58) de gewenste horizontale verstekhoek aangeeft. Draai de vastzetknop (16) weer vast. - Om de hendel (17) weer los te maken (voor het instellen van horizontale standaard verstekhoeken), trekt u de hendel omhoog.

De vergrendelklem (15) springt in zijn oorspronkelijke positie terug en de hendel (17) kan weer in de inkepingen (20) vastklikken.

Verticale verstekhoeken instellen

De verticale verstekhoek kan in een bereik van 47° (linkerzijde) tot 47° (rechterzijde) worden ingesteld.

Voor het snel en nauwkeurig instellen van vaak gebruikte verticale verstekhoeken zijn vaste posities voor de hoeken 0° , 22,5° en 45° aangebracht.

- Zorg ervoor dat het klemwiel (45) gemonteerd is (zie Klemwiel monteren (zie afbeelding A2), Pagina 104).

Verticale standaardverstekhoeken instellen (zie afbeelding L)

Trek de verstelbare aanslagrails (26) helemaal naar buiten of verwijder ze helemaal. Draai het klemwiel (45) los. Trek de vastzethendel (46) naar buiten en laat deze in de vrijloopstand vastklikken. Daardoor kunt u het volledige verticale verstekhoekbereik (links en rechts) gebruiken. Draai de gereedschaparm aan de handgreep (7) naar links of rechts tot de hoekaanduiding (28) de gewenste verticale standaard verstekhoek aangeeft. Draai de vastzethendel (46). De vastzethendel moet voelbaar in de positie van de gewenste verticale standaardverstekhoek vastklikken. Draai het klemwiel (45) weer vast.

Willekeurige verticale verstekhoeken instellen

Trek de verstelbare aanslagrails (26) helemaal naar buiten of verwijder ze helemaal. Draai het klemwiel (45) los. Trek de vastzethendel (46) naar buiten en laat deze in de vrijloopstand vastklikken. Daardoor kunt u het volledige verticale verstekhoekbereik (links en rechts) gebruiken. Draai de gereedschaparm aan de handgreep (7) naar links of rechts tot de hoekaanduiding (28) de gewenste verticale verstekhoek aangeeft. Draai het klemwiel (45) weer vast.

Ingebruikname

Draai de vastzetknop (16) en het klemwiel (45) voor het zagen altijd stevig vast. Het zaagblad kan anders in het werkstuk schuin wegdraaien.

Inschakelen (zie afbeelding M)

Voor het inschakelen van het elektrische gereedschap schuift u eerst de inschakelblokkering (5) naar het midden en drukt u vervolgens op de aan/uit-schakelaar (6) en houdt u deze ingedrukt.

Aanwijzing: Om veiligheidsredenen kan de aan/uit-schakelaar (6) niet vergrendeld worden, maar moet tijdens het gebruik voortdurend ingedrukt blijven.

Uitschakelen

Voor het uitschakelen laat u de aan/uit-schakelaar (6) los.

Zagen

Algemene aanwijzingen voor het zagen

Draai de vastzetknop (16) en het klemwiel (45) voor het zagen altijd stevig vast. Het zaagblad kan anders in het werkstuk schuin wegdraaien.

Elke keer wanneer u zaagt, moet u eerst controleren dat het zaagblad op geen enkel moment de aanslagrail, lijmklemmen of andere onderdelen van het gereedschap kan raken. Verwijder eventuele gemonteerde hulpgeleiders of pas deze op de juiste wijze aan.

Bescherm het zaagblad tegen schokken en stoten. Oefen geen zijwaartse druk op het zaagblad uit.

Zaag alleen materialen die volgens het beoogd gebruik toegestaan zijn.

Bewerk geen kromgetrokken werkstukken. Het werkstuk moet altijd een rechte rand hebben om tegen de aanslagrail te leggen.

Ondersteun lange en zware werkstukken door er iets onder te leggen.

Zorg ervoor dat de pendelbeschermkap correct werkt en vrij kan bewegen. Als de gereedschaparm omlaag wordt bewogen, moet de pendelbeschermkap opengaan. Als de gereedschaparm omhoog wordt bewogen, moet de pendelbeschermkap boven het zaagblad weer sluiten en in de bovenste positie van de gereedschaparm vergrendelen.

Positie van de gebruiker (zie afbeelding N)

Plaats een lijn met het zaagblad voor het elektrische gereedschap, maar altijd opzij van het zaagblad. Zo is uw lichaam beschermd tegen een mogelijke terugslag. Houd uw handen, vingers en armen uit de buurt van het ronddraaiende zaagblad. Kruis uw handen niet voor de gereedschapsarm.

Zagen met afkortbeweging

- Voor zagen met behulp van de afkortvoorziening (2) (brede werkstukken) draait u de vastzetschroef (1) los, als deze is vastgedraaid. - Indien nodig stelt u de gewenste horizontale en/of verticale verstekhoek in. Duw het werkstuk stevig tegen de aanslagrails (25) en (26). Zet het werkstuk overeenkomstig de afmetingen vast. Trek de gereedschapsarm zover van de aanslagrail (25) terug tot het zaagblad zich voor het werkstuk bevindt. - Schakel het elektrische gereedschap in. - Beweeg de gereedschapsarm met de handgreep (7) langzaam omlaag. Duw nu de gereedschapsarm in de richting van de aanslagrails (25) en (26) en zaag het werkstuk met een gelijkmatige voorwaartse beweging door. - Schakel het elektrische gereedschap uit en wacht tot het zaagblad helemaal tot stilstand is gekomen. - Beweeg de gereedschapsarm langzaam omhoog.

Zagen zonder afkortbeweging (kappen) (zie afbeelding O)

- Voor zagen zonder afkortbeweging (kleine werkstukken) draait u de vastzetschroef (1) los, als deze is vastgedraaid. Schuif de gereedschapsarm tot aan de aanslag in

de richting van de aanslagrail (25) en draai de vastzetschroef (1) weer vast.

• Indien nodig stelt u de gewenste horizontale en/of verticale verstekhoek in. Duw het werkstuk stevig tegen de aanslagrails (25) en (26). Zet het werkstuk overeenkomstig de afmetingen vast.
• Schakel het elektrische gereedschap in. - Beweeg de gereedschapsarm met de handgreep (7) langzaam omlaag. - Zaag het werkstuk met een gelijkmatige voorwaartse beweging door.
• Schakel het elektrische gereedschap uit en wacht tot het zaagblad helemaal tot stilstand is gekomen. - Beweeg de gereedschapsarm langzaam omhoog.

Aanwijzingen voor werkzaamheden

Zaaglijn markeren (zie afbeelding P)

Twee laserstralen geven de zaaglijn van het zaagblad aan. Daardoor kunt u het werkstuk voor het zagen nauwkeurig in de juiste positie plaatsen zonder de pendelbeschermkap te openen.

• Schakel hiervoor de laserstralen in door de aan/uitschakelaar (6) kort aan te tippen zonder op de inschakelblokkering (5) te drukken.
• Stel uw markering op het werkstuk af langs de beide laserstralen.

Aanwijzing: Controleer voor het zagen of de zaaglijn nog correct wordt aangegeven (zie "Laser afstellen", Pagina 109). De laserstralen kunnen worden versteld, bijvoorbeeld door de trillingen bij intensief gebruik.

Toegestane werkstukafmetingen

Maximale werkstukken:

Horizontale verstekhoek [°] | Verticale verstekhoek [°] | Hoogte x breedte [mm]

0° 0° 90 x 305

45° (links/rechts) 0° 90 x 215

45° (links) 45° (links) 55 x 215

45° (rechts) 45° (rechts) 30 x 215

0° 45° (links) 55 x 305

0° 45° (rechts) 30 x 305

Minimale werkstukken (= alle werkstukken die met de meegeleverde lijmklem (41) links of rechts van het zaagblad kunnen worden vastgezet): 100 x 40 mm (lengte x breedte)

Maximale zaagdiepte (0° / 0°): 90 mm

Diepteaanslag instellen (groef zagen) (zie afbeelding Q)

De diepteaanslag moet versteld worden, wanneer u een groef wilt zagen.

Draai de diepteaanslag (39) naar voren. Draai de gereedschaparm aan de handgreep (7) in de gewenste positie.

Verdraai de afstelschroef (38) tot het schroefuiteinde de diepteaanslag (39) raakt. Beweeg de gereedschaparm langzaam omhoog.

Werkstukken van gelijke lengte zagen (zie afbeelding R). Voor het eenvoudig zagen van werkstukken van gelijke lengte kunt u de linker- of rechter lengte-aanslag (36) gebruiken.

Draai de lengte-aanslag (36) naar boven. Stel de zaagtafelverlenging (23) op de gewenste werkstuklengte in.

Speciale werkstukken

Zet vooral gebogen of ronde werkstukken voor het zagen goed vast, zodat deze niet kunnen wegglijden. Bij de zaaglijn mag geen spleet tussen werkstuk, aanslagrail en zaagtafel ontstaan.

Maak indien nodig speciale houders.

Inlegplaten vervangen (zie afbeelding S)

De inlegplaten (14) kunnen na langdurig gebruik van het elektrische gereedschap verslijten.

Vervang defecte inlegplaten.

Zet het elektrische gereedschap in werkstand. Draai de schroeven (54) er met een gangbare kruiskop-schroevendraaier uit en verwijder de oude inlegplaat (14). Plaats de nieuwe inlegplaat en schroef de schroeven (54) weer vast.

Laser afstellen

Aanwijzing: Voor het testen van de laserfunctie moet het elektrische gereedschap op de stroomvoorziening zijn aangesloten.

Bedien tijdens het afstellen van de laser (bijv. bij het bewegen van de gereedschaparm) nooit de aan/uit-schakelaar. Onbedoeld starten van het elektrische gereedschap kan tot letsel leiden. Zet het elektrische gereedschap in werkstand. Draai de zaagtafel (12) tot aan de inkeping (20) voor 0°. De hendel (17) moet merkbaar in de inkeping vastklikken.

Om nauwkeurig zagen te waarborgen, dient u na intensief gebruik de laserstralen te controleren en indien nodig opnieuw in te stellen.

Daarvoor is ervaring en speciaal gereedschap vereist.

De Bosch klantenservice voert deze werkzaamheden snel en vakkundig uit.

Controleren (zie afbeelding T1)

• Teken op het werkstuk een rechte zaaglijn. Beweeg de gereedschaparm met de handgreep (7) langzaam omlaag. Lijn het werkstuk zodanig uit dat de tanden van het zaagblad en de zaaglijn op een lijn liggen. Houd het werkstuk in deze stand vast en beweeg de gereedschaparm langzaam weer omhoog. Zet het werkstuk vast.
• Schakel de laserstralen met de schakelaar (6) in zonder op de inschakelblokkering (5) te drukken.

De laserstralen moeten over de hele lengte links en rechts op dezelfde afstand van de op het werkstuk getekende zaaglijn lopen, ook wanneer de gereedschaparm omlaag wordt bewogen.

Laserbeschermkap verwijderen (zie afbeelding T2)

Draai de twee schroeven (55) van de laserbeschermkap (8) met de binnenzeskantsleutel/plat schroevendraaier (43) los en verwijder de laserbeschermkap.

Instellen van de zijwaartse afwijking bij het bewegen van de gereedschaparm (zie afbeeldingen T3-T4)

Draai de bevestigingsschroef (56) (ca. 1-2 slagen) los. Draai de schroef er niet helemaal uit. Verschuif de behuizing van de laser (57) naar rechts of links tot de laserstralen bij het omlaag bewegen van de gereedschaparm niet meer zijwaarts afwijken. Houd de behuizing van de laser (57) in deze positie vast en draai de bevestigingsschroef (56) weer vast. Bevestig de laserbeschermkap (8) weer.

Basisinstellingen controleren en instellen

Om nauwkeurig zagen te waarborgen, dient u na intensief gebruik de basisinstellingen van het elektrische gereedschap te controleren en indien nodig in te stellen.

Daarvoor is ervaring en speciaal gereedschap vereist.

De Bosch klantenservice voert deze werkzaamheden snel en vakkundig uit.

Hoekaanduiding (horizontaal) uitlijnen (zie afbeelding U)

Zet het elektrische gereedschap in werkstand. Draai de zaagtafel (12) tot aan de inkeping (20) voor 0°. De hendel (17) moet merkbaar in de inkeping vastklikken.

Controleren

De hoekaanduiding (58) moet in een lijn liggen met de 0°-markering van de verdeelschaal (21).

Instellen

Draai de schroef (59) met een kruiskopschroevendraaier los en lijn de hoekaanduiding langs de 0°-markering uit. Draai de schroef weer vast.

Hoekaanduiding (verticaal) uitlijnen (zie afbeelding V)

Zet het elektrische gereedschap in werkstand. Draai het klemwiel (45) los. Trek de vastzethendel (46) naar buiten en stel met de gereedschaparm een verticale verstekhoek van 0° in. Laat de vastzethendel (46) los. De vastzethendel moet voelbaar in de positie vastklikken. Draai het klemwiel (45) weer vast.

Controleren

De hoekaanduiding (28) moet in een lijn liggen met de 0°-markering van de verdeelschaal (27).

Instellen

Draai de schroef (60) met een kruiskopschroevendraaier los en lijn de hoekaanduiding langs de 0°-markering uit.

Draai de schroef weer vast.

Transport van het elektrische gereedschap (zie afbeelding W)

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen altijd de accu uit het elektrische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel.

Ga als volgt te werk, voordat u het elektrische gereedschap transporteert:

Draai de vastzetschroef (1) los, als deze is vastgedraaid. Trek de gereedschaparm helemaal naar voren en draai de vastzetschroef weer vast. Zorg ervoor dat de diepteaanslag (39) helemaal naar achteren is gedraaid en de afstelschroef (38) bij het bewegen van de gereedschaparm niets raakt. Zet het elektrische gereedschap in transportstand. Verwijder alle accessoires die niet vast op het elektrische gereedschap gemonteerd zijn. Leg ongebruikte zaagbladen voor het transport indien mogelijk in een afgesloten bak. Zet de transportgreep (3) recht omhoog. Draag het elektrische gereedschap aan de transportgreep (3) of grijp in de greepuitsparingen (61) aan de zijkant van de zaagtafel. Gebruik bij het transporteren van het elektrische gereedschap alleen de transportvoorzieningen en nooit de veiligheidsvoorzieningen of de werkstuksteunen.

Onderhoud en service

Onderhoud en reiniging

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen altijd de accu uit het elektrische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel. Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.

De pendelbeschermkap moet altijd vrij kunnen bewegen en zelfstandig kunnen sluiten. Houd daarom de omgeving rond de pendelbeschermkap altijd schoon.

Verwijder na de werkzaamheden stof en spanen door uitblazen met perslucht of met een kwast.

Reinig regelmatig de glijrol (11).

Geluidbeperkende maatregelen

Maatregelen door de fabrikant: Zacht aanlopen. Levering met een speciaal voor geluidbeperking ontwikkeld zaagblad. Maatregelen door de gebruiker:

• Trillingsarme montage op een stabiel werkoppervlak
• Gebruik van zaagbladen met geluidbeperkende functies
• Regelmatige reiniging van zaagblad en elektrisch gereedschap

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Op de aanbevolen Li-ion-accu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden.

Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht genomen worden. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden.

Verzend accu's alleen wanneer de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Elektrische gereedschappen, accu's, accessoires en verpakkingen moeten op een voor het milieu verantwoorde wijze gerecycled worden.

Gooi elektrische gereedschappen, accu's en batterijen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur en de implementatie in nationaal recht moeten niet meer bruikbare elektrische gereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.

Accu's/batterijen:

Li-Ion:

Lees de aanwijzingen in het gedeelte Vervoer en neem deze in acht (zie, Vervoer, Pagina 110).

Draai de transportbeveiliging (12) tegen de wijzers van de klok in, naar links, tot de pijl (58) naar de ontgrendelde stand wijst. - Draai de borghendel (16) vast. - Om de verstelbare aanslag weer te ontgrendelen, draait u de hendel (17) naar boven.

De veiligheidsvergrendeling (15) keert terug naar zijn oorspronkelijke positie en de hendel (17) kan weer in de uitsparingen (20) worden vergrendeld.

Instelling van de kantelverstelling

De kantelverstelling kan worden ingesteld in een bereik van 47° (links) tot 47° (rechts). Voor de meest voorkomende verstekhoeken zijn er vaste standen voor 0°, 22,5° en 45°. - Draai de borgschroef (45) los (zie "Losdraaien van de borgschroef" (zie afbeelding 2), pagina 167).

Verwerking van kunststof

Bij het zagen van kunststof moet u rekening houden met mogelijke verhitting. Op de snijlijn mogen geen scherpe randen ontstaan op het bewerkte werkstuk, de zaagtafel en het zaagblad.

Indien nodig moet u speciale steunen maken.

Vervanging van de zaagbladen (zie afbeelding S)

Vervang de zaagbladen (14) wanneer ze na langdurig gebruik van het elektrische gereedschap bot zijn geworden.

Vervanging van de stofafzuigadapter

Veiligheidsinstructies voor de gebruiker

De afstelmoeren (23) kunnen worden gebruikt om de hoogte van de ISFA of de hoogte ervan aan te passen.

- Draai de borgmoer (22) los. - Stel de afstelmoer (23) bij door deze met de hand of met een geschikt gereedschap te draaien. - Draai de borgmoer (22) weer vast om de afstelmoer te borgen.

De drukregelaar (24) kan worden gebruikt om de uitlaatdruk in te stellen of te verlagen, afhankelijk van de toepassing.

Indien nodig kan de drukregelaar (24) worden vervangen door een elektrische regelaar (47) of een tweede drukregelaar (48). Sluit de elektrische regelaar aan op de stroomvoorziening. Gebruik alleen goedgekeurde aansluitmaterialen om de elektrische regelaar aan te sluiten.

Drukregelaar afstellen (zie afbeelding)

Tijdens het afstellen van de drukregelaar moet de uitlaatleiding worden losgekoppeld of moet de uitlaat worden afgesloten met een geschikte plug of dop.

Tik ekic Бурblы	Калденец Бурblы
0°-22,5° (con жak/он жak)	>0°	-Con жak/он жak byfattay bypandacbln (44) bocatblnbl3. - Con jak/oh jak kjibkmaJIb tiyeiü pIIaHkaHbl (26) toblkTaI cbiptKa TaPbHbl3.
22,5°-47° (con жak/он жak)	≤48° (con жak/он жak)	-Con jak/он жak byfattay bypandacbln (44) bocatblnbl3. - Con jak/oh jak kjibkmaJIb tiyeiü pIIaHkaHbl (26) toblkTaI cbiptKa TaPbHbl3. -JkblkMaJIb tiyeiü pIIaHkaHbl kofapbl KeTepin KoIbHbl3.

Drukregelaar vervangen (zie afbeelding)

Om de drukregelaar veilig en zonder risico te vervangen, moet u de drukregelaar eerst volledig laten afkoelen. Laat de drukregelaar afkoelen voordat u deze aanraakt.

- Sluit de drukregelaar (26) aan op de leidingen (25). - Controleer de aansluitingen (41) op lekkage (42). - Zet de borgmoer (40) vast met de hand. - Draai de borgmoer (40) vast en zet de drukregelaar vast.

Drukregelaar vervangen

Horizontale uitlaat vervangen (zie afbeelding)

Voor het vervangen van de uitlaatleidingen zijn de volgende gereedschappen (20) nodig:

45°; 30°; 22.5°; 15° 15°; 22.5°; 30°; 45°

- Draai de bout (16) met de klok mee of tegen de klok in. - Draai de bout (17) totdat de gewenste hoek (12) is bereikt. - Draai de bout weer terug. De bout moet stevig worden aangedraaid. - Draai de bout (16) weer vast.

Horizontale standaard boorhoeken (zie afbeelding 13)

Voor het boren van gaten onder een hoek van 48° (links) en 48° (rechts) is een diagonale boormal nodig.

- Draai de bout (16) los, maar verwijder hem niet. - Draai de bout (17) om de gewenste hoek (15) in te stellen. De gewenste hoek kan worden afgelezen op de schaalverdeling (12). - Draai de bout (17) weer vast. - Draai de bout (16) weer vast. - Voor het boren van gaten onder een hoek (voor standaard boorhoeken) moet u de boormal (17) gebruiken. De gewenste hoek (15) wordt ingesteld door de bout (17) los te draaien en de gewenste hoek in te stellen.

Boren onder een hoek

Voor het boren van gaten onder een hoek van 47° (links) en 47° (rechts) is een diagonale boormal nodig.

Voor het boren van gaten onder een hoek van 0°, 22,5° en 45° zijn de meegeleverde posities beschikbaar.

- Verwijder de beschermkap (45) van de montagehaak (zie afbeelding 2, punt 281).

Boren onder een standaard hoek (zie afbeelding 12)

Verwijder de stofafzuigadapter (26) of laat deze erop zitten.

284|Ka3aKa

- Verwijder de beschermkap (45). - Draai de bout (46) los en verwijder deze. De gewenste hoek kan nu worden ingesteld (links en rechts). Draai de hendel (7) naar links of rechts en stel de boorhoek (28) in op de gewenste standaard hoek. - Draai de bout (46) weer vast. De bout (46) moet stevig worden aangedraaid. - Plaats de beschermkap (45) terug.

Boren onder een willekeurige hoek

• Verwijder de stofafzuigadapter (26) of laat deze erop zitten. - Verwijder de beschermkap (45). - Draai de bout (46) los en verwijder deze. De gewenste hoek kan nu worden ingesteld (links en rechts). Draai de hendel (7) naar links of rechts en stel de boorhoek (28) in op de gewenste hoek. - Plaats de beschermkap (45) terug.

Bekitki tetikti (16) en Kbickbi dHrenekti (45) apanaydaH 6pybH opdabim MblTant TaptbHb3. Θntnece apa TecemI daHbHaMaJa KnaObl MyMKH.

Icke Kocy (M cypetih karaib3)

-3NeKtp KypaBihicKe Kocy yuH anDbimEn KybInTay TetiriH (5) optara KblnKbItbn, codan Kein axkbipatkbiWtBi (6) 6acbin TypbHb3.

HcyKay:Kayinci3ik ce6ebihen Kockbui/ooipriu (6) Kyblntayfa 60nmaIbI, on kymbcic iTey keaHne 6acbnfah 6onykKaKeT.

Owipy

-0wipy yiwin Kockbiw/ewipriiwi (6) xi6epihi3.

Apanay

Kannblapanay HycKaynapbl

Bekitkiu Tetikti (16) XHHe Kbicku DnEhrekeKti (45) apanaydaH 6ypbH npaBbIM MbkTan TaTbHb3. NTnece apa Tecem DaBbDamaKaCai MyMKiH. Bapnbik Keciktepe anbimepa dnckici tipey nnaHacbi, Tipeiyu 6paHda Hemece 6acka acnan 6eniktepiTHmeyine Ke3XeKti3iH3. MyMKiH opHaTbnFAn KEMek TipeiyuTepi AnbHbI Hemece onapnaihktahbl3.

Apanay dnckicih cokTbfbcyaH kHe cokkbdaH Kopfahb3. Apanay dnckicih 6yipnIK kbicmHaH caTaHb3. Tek Tnicti naDanahy ywiH pyKcat etinreH 3aTeKtepi naDanaHbHb3.

KcbsikdaibHdamaIapdbEhmeH3.DaibHdaMaepdaibM 6aftTaybIaHeneHbcyuHtnypKaipnb60nybKepek ¥3bHJxHe aybp DaibHdamaIap6oc 6acbHa6acblIn Tipenyi Kepek.

MaTHNKTIK KOPFaHbIi KaTAmaHbIH Dpybc JyMbIC ICTen, epKIN XblXkyBH KaTAMacbI3 etInJ3.MaHInyTAIOpDbI TeMeH Kapai 6aftTIay Ke3iHne, MaTHNKTIK KOPFaHbIH KaTAM aUbInyBeKepek.MaHInyTAIOpDbI JxOFapBi KaPai 6aftTIAY Ke3iHne, MaTHNKTIK KOPFaHbIH KaTAMa apa DnCKICIH YCTiHEh KaTa XabblBn, MaHInyTAIOpDbIH eXofapBfI KyInHe 6ekitiny KepeK.

Onepatopdbin Kyin (N cypetin karaib3)

3NeKtp Kypanbl andbHa apa dncicimEn 6ip cb3bIKKa Tymai,epaibim apa dncicinHe WeTTe TypbHbI3. Ocblnla WdeHJI bIKTMal Kepi cokkblan H KopraJanaBl.

- Alakah, 6apMaKxHeKoIaPbIb3bI aHaTaBH apanay DnCKiCHeAJIbCTaBhl3. - MaHnIyIaTOp aIbIHaKOJIaDaPbIbI3IbI aIkaCTbIpMaHbI3.

Kypicnehapanay

-Tapryacna6bimEn（2）（KeHdaHbHdAmapdb）keCywHn TaptbnFaH6eKITki6bypaHaDb（1）6ocatbHb3. -KaKET BONCA, KANAYNBI KONDEHJKAHE/HEMEC TIK EHC 6ypbuBnPBttenbIFbHb3. JaBHaMaHb（25）KHe（26）TipeyIiPiHaKaIapbHa Kaai 6acblb3. -ДаиьИндаманы eлшемерг cre сйкс КьсьИь. - MannyTopbIapaNckisiaBbHdamaanbHda TpyFaHtipeyihnHaKaIanaH（25）apbTapbHbI3. -3NeKtp KpypaBHIOcBhl3. - MaHnIyIaTOpdbKoN TkAcbMeH (7) 6aMy ToMeH Kapai 6aFbITaHb3. -ENdi MaHnHyIaTOpDb（25）KHe（26）tipeiyi HnaHkanapbHa Kaapai 6acbl，daBbHdAmahbl 6ipKaIbntbl KypicneH apanaHb3. -3NeKtp KypaBbH eWipin,apaDnckici TOnbIK ToKtaFaHwa KYTe TypbHbI3. - Manhyntopdb6any kofapb Kaap 6afttaHb3.

Kypicci3apanay (kaKaNaTap) (O cypetin KaPaHb13)

Jxypicci3 keiKTepyH (kiu daBnHaDamaNap) TaTbItnFa 6ekitki6ypaHdaHb1 (1) 6ocatbHb3. MaHHnyaTOpdb tipeyiH nHaKaF a (25) kapa TipeRHeE KblkbItbn, 6ekitki6ypaHdaHb1 (1) KaTadH TaTbIKNoBiHb3. -KaKet6onca, KanaynbKoNdeHeHKaHe/HemecetTKeHic 6ypbIbH petten IbIFbHbI3. -Даиндамаиь(25)хэн(26)tipeyii nHaHkaIapbHa KapaBacbHb3. -ДаиьИндаманы eлшемерг cre caнkeс Кбсblb3. -3neKtp KpyanbIH KocbHbI3. - MaHInyIaTOpdbKoN TyTkacbImeH (7) 6aay TeMeH 6aFbITTaHb3. -Даындаманыбipкалыntыхурспен apanahab3. -3NeKtp KypanbH eWipin,apa Dnckici TOnblk ToKtaFaHwa KyTe TypbHbl3. - MaHnynIaTOpbl 6aay kOrabpkappa 6afttaHb3.

PaiDanaHyckaynapbi

Kecik cb3bfbfBn6enriny (P cypetih kapaHb3)

Eki naepe cayneci apa dinckiciin h kecik cblbfnk epcetei. Ocbnaa daibndamahb apanay yiw mharntktik Kopfahbi KaTamaHb aunn haKTbI opHaanactbyfba bonaibi.

-By peTae aKbipatkbltB6 KbcickaHa Tpy Xane icke Kocbiyndan KopraHtBnKynblntB5 6acna na3ep cayneeepin KocbiHbI3. JaBHdAmahbH 6enriciE kI naep cayenepeHH apacbiHa 6afttaHb3.

Hcyay: apayay anbihna Kecik cb3bfbI Dypbc KepcetirehIn Tekeepin bfbHbI3 (kapaH3,Jaepi petrey,Ber 285).Naep cayenepeHne,mbicbl, iipindeyepce6ebinenbencenni naDanahya napametpnepi e3repyi MmKIN.

PyKcat etinreH daibihdama enwemdepi

Mak.Даиьндамал capы:

Këndehen eric 6ypbbls	Tik eric 6yþbls	Buiktirixeni [MM]
0° 0° 90 x 305
45° (con jak/oh jak)	0° 90 x 215
45° (con jak) 45° (con jak) 55 x 215
45° (oh jak) 45° (oh jak) 30 x 215
0° 45° (con jak) 55 x 305
0° 45° (oh jak) 30 x 305

Mn. daBihdama nap caHb（=KHaHTaBfkbickaW (41) apkblapaDNCICiHeH OH HeMece conKaTa Kbcyfa 6onatbH 6apbikDaBihdama nap): 100x40 MM (y3bHdbfbi x ehi)

Makchmankecik Tepehdiri (0° / 0°) :90 MM

Tepehik wekteriin petrey (oibiktbiapanay) (Q cypetih KapaHb3)

Erep oubikbuapanay Kepek 60nca, Tepehik wekteriuiH peTey Kepek.

- Tepehik wekteriuiH (39) anraKaaibipbHbI3. - MaHnnyIaTOpdbI TyTkacbHaH (7) KepeKTI KnyRe Kaibpblb3. - AnJey6paHdaBn (38) 6paHa yuTepeHnK wekteriHe (39) TureHwe 6paHbI3. - MaHnynIaTOpdbi 6aay kOfarbikapai 6afttTaHbI3.

Y3bHdbf6ipdei daibHdamaIapbl apanay (R cypetin KapaHb13)

￥bHdbfbi6ipdei daibHaMaIapDbIOaapanay ywiH con KaHemece OHKaKy3bHdbIKweKteriIN (36) naIanaHyra 6oana.

-￥3bHdbikweKteriuiH (36) KofapbkaPauTapTbHbI3. - Apanay ycteniHIny3apKbUbHn (23) KaKeTTi daBihDama y3bHdbIFbHa peTEni3.

ApaHbI daHbIHdMaIap

HHeMeCe DOMaKaJaBHaDamaNapApbI apanay Ke3iHne, OnapbI cbipFaHaydaH KopFay KaKeT. Kecik cb3bIFbHa daBHaDama, Tipeiyu NnAHaKa MeH apanay YcTeiHiH apacbHa 6oc opbH naJa 6oMaybTnic.

KaKet 6oJcApaHbIyCtAflTapDdaaBbHday KaKet.

IwnekTepei anMaTbipy (Scypetin KapaHb3)

IwneKTeP (14) 3neKtp KpaBn Y3aKa NaJaHaHaHaH KeiH TO3ybi MYkH.

AkynbI iunneKTeprdi anMaTbipbHbI3.

-3neKtp KypaBbH Kymbc KyHHe KeNTipiH3. -6ypaHdaIapbl54CTaHapTTbKpctOnbIKbl 6ypaBwneH6ypan wblfapbn, ecki iwnekti (14) anbln TaCTaHbI3. -KaHa iunekri eHri3in,6paHdAnapdbI (54) KaTadaH TaTbIHbI3.

Ia3eppi peTrey

Hcy:naepyHKnCbHcBHay YuHnEKeTp KpaBih TOK KeiHe KaFay KepeK.

Pa3eppi peTteren Ke3e (Mbicanb, MaHnnnyaTOpdb XblXkBtKaHa) eKsKaWah AxxbpaTkbIHTb I naDanaH6aHb3. 3neKtp KypanbHbIH Ke3eJcOK icKe KocblNy bJapaKaTTaHyfA aKenyIMMkiH.

-3neKtp KypaBbH Kymbc KyHHe KeNTipiH3. -Apanay yctenih (12) 0° onbfbha (20) deiH 6paHb3. HiTipeK (17) wepTy dblbcbimHe OBIKKa tipeny Tnis.

Tan KecikTepeKamTamacbIe ty yiwH KapkBHyTypne naDanaHaHaHaH KeiH Naep CaynenepiH Tekepin, KaKeTIHe XaHaHaPe peTey Kepe.

On yuH TExipHe Me HnTicI apHaBb KypaI KaKet BoNaBb. Bosch cepBnCTIK optanbIFb 6yn Kymblctb Kblam api ceHIMDi Tpye eTKi3edi.

Tekcepy (T1 cypetih KapaHb3)

JaBHJaMaJaTIKKeciKCb3IbFbHCb3IbHb3. - MaHInyJrTOpDbl TtKamEn (7) TeMeH KapaB 6aay 6aftTaHb3. JaBHnMaHbI apa DnckiciH Ticepi Kecik cb3bIFbIMe6ip cb3biktA 6oJatbHdA etin 6afbbTahb3. -Даиьндаманы ось Куд eут an, MaHnnyTOpdb KaNTaHaN JxOFarpbI Kapai 6aay 6aftTaHb3. JaBbIHdAmHaBkbICbINKOBbHb3. -Ⅱaepcayenepeipaxbipatkb（6）apkblbcicke KocbyndaH KopraTbH KyblntbI5）6acnaiKocbiHbI3.

MaHnnyIaTOp TEmeH 6aFbITanFaHaJa,na3ep cEynepei 6yKIN y3bIHbIFbl 6oBbIHua COI MeH OH KaKaTa daBbHdAmadaFbl cb3bJFaH KecIK cb3bIFbIHah bipdei apaBkTa 60nybl KepeK.

Ja3ep KopraHbI KannakwacbIn anbIn Tactau (T2 cypetIH kapaHb13)

-Ja3ep KoprFaHbIi KaNnakuacbHbH (8) eki 6ypaHdacBn (55) aJtBkBipnI DeH6ek KInTneH/Kpct OnbKbIb6ypaybiuNeH (43) 6ocatbn, Ja3ep KoprFaHbIi KaNnakuacbH anbln TaCTaHb3.

286|Kaazak

MaHnnyIaTOpIbXbIaXbIyKe3Ihderi6yipnIX ayltKydbpeTey (T3-T4 cyptTepinKapaHb3)

-BeKITkiu6ypaHdaHbI(56)(waamameh1-2aHaHbIM) 6ocatbHb3. BypaHdaHbTolbIK6ypanbHfapMaHb3. - Na3ep KopnycbH (57), Na3ep cb3bIKTapbl MaHInyIaTOpbl apTka XblNkTkA Ke3e 6yipre bIfbcNaFaHsA, OHfA HemeCe CONFA XblNkBtBiH3. -ⅡaepdH KOpnycbH (57)OcbyKyIe yctai Otbipbn, 6ekTIki 6ypaHaHaBb (56)KaItaaH MbIKTan TaptbIbHa. -Ja3epKopFaHbIi KaNaKaWacbIH (8)KaI-TaDaH 6eKiTiHj3.

Herizli petteyneuleri tekepin perteiz

An KecikTepi KaTAmacb3 ety yuH KapKbIHbI Type naDanaHaHHaH KeIH 3neKtp KpaBbHir3r peTeynepi TeKcepin, KaKetihwe petTey kek60nabl. On yuH TaXipHe MeH Tnicti apHaBl acnantap KaKet 60nabl.

Bosch cepbncik opTaNbIb6yn kymbcIbXbInam api ceHIMI Tpye eTKi3edi.

BpybH HnndKatOpbH (KeIeHeH) Typanau (U cypetin KapaHb3)

-3neKtp KpyaBHH KyMbIC KyIiHe KeNtpiH3. -Apanay yctenIH (12) 0° onbfbHa (20) deH 6paHb3. HntipeK (17) wepTy dblblicbmeH oBikKa TipenyTnIC.

Tekcepy

BpybH HnHkAToPb (58) WkaHaHbH (21) 0°6enricimeh bip cb3bKaTa 6oNybl Kepek.

PeTney

-5ypaHdaHb（59）KHHaKaTaBkPcTeTap3di6ypaBWiNe H 6ocatbn,6ypbluHnKnKatOpbH 0° 6enricimeh TypanaHb3. -BypaHdaHbI KaTaNaaH TaTbIHbI3.

BypbH HnHkKatopbH (rik) Typanay (V cypetih KapaHb3)

-3neKtp KpyaBbH Kymbc KyHHe KeNTpiH3. -KbickbIeHreNekeTI（45）6ocatbIbI3. -Byfattay nHtiperH (46)cIPTKaTapTBn, MaHnnyrTopDbH KEMERIme H 0" WAMacBHaFbTiK eHc 6ypbWbH OPhaTbHb3. - Byfattay nHtiperiH (46) xi6epiH3. Byfattay nHtiperi no3nua da tipkenyi Tnic -KbickbiDhenHreNekeT（45）KaTadaHmbKtanTapTbIbI3.

Tekcepy

BpybH INHnKaTOpb (28) WkaHaBn (27) 0°BenricimE bip Cb3bKta 6oNybl Kepek.

Petrey

-BypaHdaHb(60)KpctOuBkTb6ypaybiueh6ocaTbIn, 6pybiHnHdkatOpbH 0° 6enricMeH typaHaH3. -BypaHaDaHbI KaTaNah TApTbIHbI3.

3neKtp KypanbIH TacbImanay (W cypetih kapaHbI3)

AkkymnyTopbI 3neKtp KypamMeH Ke3 KenreH XymbICTapBbl (Mbicanbl, opHaty, Kb13Met Kepcety,

T.6.) 6actay andbihda, cohdai-ak, 3nEkp Kypanbl TaCbImaNlay XHe caKAY Ke3iHde WbIFapbIbI3.

Kocbl/ewipriwke Keaedcok TIO kapaKaattHy KayinH Tydbipabbl.

Elektrische aansluiting, aardingsinstructies en veiligheidsmaatregelen:

- Controleer of de stekker (1) goed in het stopcontact zit, anders kan deze losraken. Als de bedieningshendel niet goed werkt, controleer dan of de stekker goed is aangesloten en of het netsnoer niet beschadigd is. Druk de noodschakelaar (39) niet in en gebruik de machine niet als het netsnoer (38) beschadigd is. - Sluit het apparaat niet aan op een defecte stroombron. - Het is niet toegestaan om de stroomkabel zelf te repareren of te wijzigen; laat dit over aan een erkende vakman. Gebruik voor het aansluiten van het apparaat uitsluitend een goedgekeurde container. - Gebruik geen verlengsnoeren. - Sluit het apparaat aan op een stopcontact met randaarde (3) of volgens de instructies van de fabrikant op een aardlekschakelaar (61). Gebruik voor het aansluiten van het apparaat uitsluitend de meegeleverde accessoires; gebruik geen andere accessoires of onderdelen die niet door de fabrikant zijn goedgekeurd.

Technische gegevens en onderhoud

Onderhoud en reiniging

Voordat u onderhoudswerkzaamheden uitvoert (zoals reinigen, afstellen, onderhoud, enz.) aan de accu of het elektrische gedeelte, moet u eerst de stekker uit het stopcontact halen. Gebruik geen oplosmiddelen of agressieve schoonmaakmiddelen. Om het apparaat goed te laten werken, moet u het elektrische gedeelte regelmatig schoonmaken. Bescherm de elektronica tegen vocht, extreme temperaturen (plotselinge temperatuurveranderingen), en stel ze niet bloot aan direct zonlicht of regen. Bewaar de elektronica op een droge, stofvrije plaats (bij voorkeur in een afgesloten ruimte). Zorg ervoor dat de elektronica niet in contact komt met water of andere vloeistoffen. Als de elektronica toch nat is geworden of er vloeistof in is gekomen, moet u het apparaat onmiddellijk uitschakelen en contact opnemen met de klantenservice.

Tijdens het reinigen van de elektronica moeten de volgende veiligheidsmaatregelen in acht worden genomen:

- Gebruik voor het reinigen van de elektronica uitsluitend een droge, pluisvrije doek (microvezeldoek) en vermijd contact met water of andere vloeistoffen. - Controleer de elektronica op beschadigingen en zorg ervoor dat er geen vloeistof in de behuizing is gekomen; gebruik geen schoonmaakmiddelen die oplosmiddelen bevatten. - Zorg ervoor dat de elektronica niet in contact komt met scherpe voorwerpen of hete oppervlakken. - Als de elektronica beschadigd is of niet goed functioneert, neem dan contact op met de klantenservice. - Gebruik geen water of stoom om de elektronica te reinigen; dit kan leiden tot kortsluiting of andere schade.

De behuizing van het apparaat moet altijd droog en schoon worden gehouden. Gebruik voor het reinigen van de behuizing een zachte, droge doek.

Gebruik het apparaat niet in de buurt van water of andere vloeistoffen, en raak het apparaat niet aan met natte handen.

CbipfahanakdoHrenekti（11）xyyeni type Ta3anan TypbHbIa.

Uybinbi TeMeHdeTyre aphanraH wapanap

Ehnpuyi wapanaapb:

Jxmbictb6ipkanaibntb6actay -yybIbI TeMeHdetyuH apHaBbl KypactbIpbnFaH apa DnCKICIMEH KeTki3y

Painanahyshuapanapanapb:

-TypaKbI KymbIc aMmaFbHda dipinc3 opHaty -ⅢyblntbTeMeHETeYfynKcunapb6apapaNnckineepin naDanaHy -Apa nckici Meh 3eKtp KpaBbH Kynei Tpye Ta3anay

TybHybIfa Kbl3MeT Kepcety XHe naDanaHy Kehectepi

Kb3MET Kepcety opTalbIbEhIMdi JxHDey JxHe OfAH TEXHKnabIK Kb3MET Kepcety, coHaAaK KocanKb6bnweKTeP TpaIb cypakTapra kayan bepei. Kypamdac 6bnweKTeP 6oBbHwa Keckin MeH KocanKb 6bnweKTeP TpaIb mAmimetTep TeMeHderi MeKeHka BOnbHua KonkeTImdi:

www.bosch-pt.com

Bosch Kbl3meTik Kehec 6epy To6bl 6i3in Ohimdep Xane onapbH KepeK-JapaKTapbl TypaBl cypaKTbpHb3Fa Xayan 6epei.

Cypakapkoiokehokacalkb6eIweKtepre tancbipbc6epy KeiHneMiHdETTI TypdeEHIMHHHfmpMaibk TaKaTaaCbHdafb1 10 TaHbAblEHM HemPiH6epiH3.

HniPyi TanaTapb MeH HopMaIapbHbH CaKaTaNbIMe 3nEkp KpyaBnH XeHDey XeHe Keinii KbiMeT Kepcety 6apblk MemlekeTep ayMaFbHda TeK "Pobep Boi"

HpMnBk HEmeC ABTopHaAuaHFaH Kb3MeT KepcTey opTaBkTapbHdaOpbHdanaDb. ECKEPTY 3aHcb3KoJMeH eKeiHRe HcHmepdi NaIaDAnay KayiTi, DeHCayNbfbHbI3fa 3nH KeTIpyi MymkiH. OHMepdi 3aHcb3KacayKaHe Tapaty Akimuiik KHe KbIMbICTbIK Taptin 60hBuHa 3aHMeN KydanaHaB.

Ka3akCTah

TybHybIapraKeHec6epyKHe HuaBIMdApdbiKa6bnday optaBlfbl:

"Poepr Bow" (Robert Bosch) KUIC

AMatbIK.

Ka3akctan Pecny6nKacbl

050012

MyparbaeB K., 180 y

"TePmec" BO,7 Ka6aT

Ten.: [phone]

ΦaKc: [phone]

E-Mail: [e-mail]

CepBnCTIK KbI3MeT KepeTy opTaIbIKTapbl MeH Ka6blJday nyHKTePiH MeKeH-XaIbI TypaIb IToIbIK XeHe e3EKTi aknapaTbI Ci3: www.bosch-professional.kz pecMn caTTan ana anacbi3

Kb3MET Kepcety OptanbikTapbihBn6acka da MekeHkaaNapbH MbHa KepeHekapaHb3:

Draag een veiligheidsbril.

B) Afhankelijk van de gebruikte accu

C) lager vermogen bij temperaturen < 0°C
