Vrsta izdelka	Brezžična radialna zajeralna žaga
Znamka	Bosch
Model	GCM 18V254 D Professional
Napajanje	Baterija litij-ionska 18 V (priporočena GBA 18V... ali ProCORE18V...)
Prosti tek vrtljajev	4 500 vrt/min
Premer lista	254 mm
Premer izvrtine lista	30 mm (ali 25.4 mm z adapterjem)
Debelina telesa lista	1,4 - 2,5 mm
Teža (brez baterije)	17,7 - 18,7 kg
Laser	Razred 2, 650 nm, < 1 mW
Območje kota zajere (vodoravno)	-48° do +48°
Območje kota nagiba (navpično)	Levo in desno (do 47°)
Največja zmogljivost rezanja (0°/0°)	90 x 305 mm
Najmanjša zmogljivost rezanja (brez vpenjala)	100 x 40 mm
Glavne funkcije	Radialno rezanje (poteg), zajeralno rezanje, poševno rezanje, lasersko vodenje, omejevalnik globine za utore, naprava proti prevračanju, odsesavanje prahu
Vzdrževanje in čiščenje	Redno čistite prezračevalne reže, nihajni zaščitni pokrov in drsni valj; zamenjajte obrabljene zaščite; uporabite čopič ali stisnjen zrak
Varnost	Nihajni zaščitni pokrov, transportna zapora, transportna varnost, zaviranje lista, zaščita pred nenamernim ponovnim zagonom
Nadomestni deli in popravila	Nadomestni deli so na voljo preko servisa Bosch; popravila pri pooblaščenih servisih; zahtevana je 10-mestna serijska številka
Splošne informacije	Navodila za uporabo so na voljo v PDF na notice-facile.com; servis za stranke Bosch: 0970821226 (Francija)

Pogosto zastavljena vprašanja - GCM 18V254 D Professional BOSCH

Kako zamenjati list žage na Bosch GCM 18V254 D?

Najprej odstranite baterijo. Nihajni zaščitni pokrov potisnite nazaj in ga držite. S šestkotnim ključem (6 mm) odvijte imbus vijak (levi navoj), medtem ko pritisnete blokado vretena. Odstranite pritrdilno prirobnico in list. Namestite nov list v skladu s smerjo rezanja, nato privijte in trdno zategnite.

Kakšne so največje dimenzije kosov, ki jih lahko reže ta žaga?

Pri 0° zajere in 0° nagiba je največja višina 90 mm in širina 305 mm. Pri kotih se dimenzije spreminjajo; na primer pri 45° zajere na obeh straneh je največja višina 55 mm in širina 215 mm.

Kako nastaviti kot zajere na GCM 18V254 D?

Odvijte gumb za blokiranje (16). Potegnite ročico (17) za standardne kote (zareze pri 15°, 22,5°, 30°, 45°). Za poljuben kot potegnite ročico in pritisnite blokado (15), da sprostite vrtenje, nato obrnite mizo do želenega kota. Znova privijte gumb.

Ali lahko ta žaga reže aluminij?

Da, z ustreznim listom žage. Pozor: pri rezanju aluminija odstranite vrečko za prah, da preprečite nevarnost požara. Uporabite ustrezen sesalnik.

Kako uporabljati laser na žagi?

Rahlo pritisnite stikalo za vklop/izklop (6) brez pritiska na varovalo. Dva laserska žarka prikazujeta linijo reza. Kos usmerite tako, da je vaša oznaka med obema linijama.

Katero baterijo uporabiti z GCM 18V254 D?

Uporabite Bosch 18 V baterije tipa GBA 18V... ali ProCORE18V... Priporočeni polnilniki so GAL 18... ali GAX 18... (glejte tehnične podatke). Polnite le pri temperaturah med 0 in +35 °C.

Kako varno prenašati žago?

Odstranite baterijo. Odvijte vijak za pritrditev radialne naprave, povlecite orodno roko popolnoma naprej in jo blokirajte. Nagnite orodno roko navzdol, dokler ne zaskoči transportna varovalka. Uporabite transportni ročaj ali vdolbine.

Kaj storiti, če se list žage zagozdi v kosu?

Takoj ustavite žago. Počakajte, da se vsi gibljivi deli popolnoma ustavijo, nato odstranite baterijo. Sprostite zagozden material. Preverite, ali je list nepoškodovan in ali je kos pravilno pritrjen.

Kako očistiti in vzdrževati zajeralno žago?

Pred vzdrževanjem odstranite baterijo. Redno čistite prezračevalne reže, nihajni zaščitni pokrov in drsni valj s čopičem ali stisnjenim zrakom. Zamenjajte obrabljene zaščite. Občasno preverite laser.

Kje najti nadomestne dele in poprodajne storitve?

Nadomestni deli so na voljo na spletni strani Bosch Professional (www.bosch-pt.com) ali preko servisa Bosch. V Franciji pokličite 0970821226 (služba za stranke) ali po e-pošti: [e-mail]. Navedite 10-mestno referenčno številko naprave.

NAVODILA ZA UPORABO GCM 18V254 D Professional BOSCH

Za to potrebujete izkušnje in ustrezno posebno orodje.

Servisni center Bosch ta dela opravi hitro in zanesljivo.

Za to potrebujete izkušnje in ustrezno posebno orodje.

Servisni center Bosch ta dela opravi hitro in zanesljivo.

Nosite zaščitno masko proti prahu.

Nosite zaščitna očala.

Nosite zaščito za sluh. Vpliv hrupa lahko povzroči izgubo sluha.

Največji obdelovanci:

Horizontali ugao iskošenja	Vertikalni ugao iskošenja	Visina x Širina [m m]
0° 0° 90 x 305
45° (levo/desno)	0° 90 x 215
45° (levo)	45° (levo) 55 x 215
45° (desno)	45° (desno) 30 x 215
0° 45° (levo)	55 x 305

Horizontalni kot Vertikalni kot Višina x širina [m] poševnine poševnine m]

0°45° (desno) 30 × 305

Posebni obdelovanci

Pri žaganju ukrivljenih ali okroglih obdelovancev jih morate posebej zavarovati pred zdrsom. Na liniji rezanja ne sme nastati reža med obdelovancem, mejno letvijo in mizo žage.

Po potrebi morate izdelati posebna držala.

Zamenjava vstavnih plošč (glejte sliko S)

Vstavne plošče (14) se lahko po daljši uporabi električnega orodja obrabijo.

Umetne plošče, ki so v okvari, zamenjajte.

Električno orodje postavite v delovni položaj. - Odvijte vijake (54) s pomočjo običajnega križnega izvijača in izvlecite staro umetno ploščo (14). - Vstavite novo umetno ploščo in ponovno privijte vijake (54).

Umerjanje laserja

Opomba: Za testiranje delovanja laserja mora biti električno orodje priključeno na električno omrežje.

Med nastavljanjem laserja (npr. pri premikanju roke orodja) nikoli ne pritiskajte stikala za vklop/izklop. Nenamerni zagon električnega orodja lahko povzroči poškodbe. Električno orodje postavite v delovni položaj. - Obrnite žagalno mizo (12) do zareze (20) za 0°. Ročica (17) mora opazno zaskočiti v zarezo.

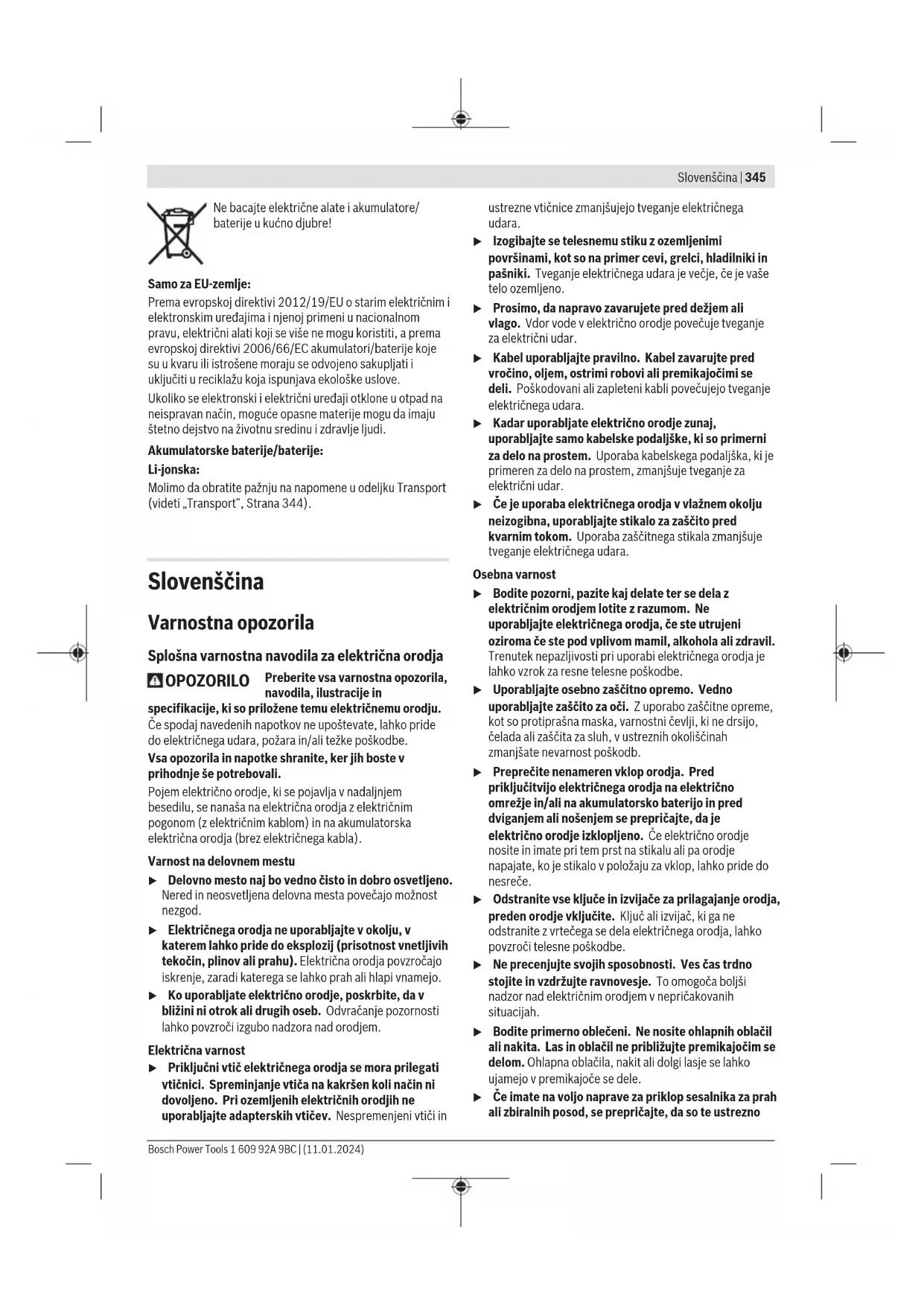

Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacije, ki so priložene temu električnemu orodju. Če spodaj navedenih napotkov ne upoštevate, lahko pride do električnega udara, požara in/ali težkih poškodb.

Vsa opozorila in napotke shranite, ker jih boste v prihodnje še potrebovali.

Pojem električno orodje, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

Delovno mesto naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povečajo možnost nezgod. Električnega orodja ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekočin, plinov ali prahu). Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo. Ko uporabljate električno orodje, poskrbite, da v bližini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroči izgubo nadzora nad orodjem.

Električna varnost

Priključni vtikač električnega orodja se mora prilegati vtičnici. Spreminjanje vtikača na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte adapterskih vtikačev. Nespremenjeni vtikači in

ustrezne vtičnice zmanjšujejo tveganje električnega udara.

Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, hladilniki in peči. Tveganje električnega udara je večje, če je vaše telo ozemljeno. Napravo zavarujte pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje za električni udar. Kabel uporabljajte pravilno. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara. Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje za električni udar. Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred okvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, če ste utrujeni oziroma če ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja je lahko vzrok za resne telesne poškodbe.

Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Z uporabo zaščitne opreme, kot so protiprašna maska, varnostni čevlji, ki ne drsijo, čelada ali zaščita za sluh, v ustreznih okoliščinah zmanjšate nevarnost poškodb. Preprečite nenameren vklop orodja. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulatorsko baterijo in pred dviganjem ali nošenjem se prepričajte, da je električno orodje izklopljeno. Če električno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesreče. Odstranite vse ključe in izvijače za prilagajanje orodja, preden orodje vklopite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela električnega orodja, lahko povzroči telesne poškodbe. Ne precenjujte svojih sposobnosti. Ves čas trdno stojite in vzdržujte ravnovesje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah. Bodite primerno oblečeni. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele. Če imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno

priključene. Uporaba sistema za zbiranje prahu lahko zmanjša nevarnosti, povezane s prahom.

Najseznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.

Uporaba in vzdrževanje električnega orodja

▸ Električnega orodja ne preobremenjujte. Za delo uporabite ustrezno električno orodje. Pravo električno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano. Električnega orodja ne uporabljajte, če ga s stikalom ne morete vklopiti in izklopiti. Vsako električno orodje, ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je treba popraviti. Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, če je le mogoče, in odstranite ter shranite pribor, še preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamerni zagon aparata. ▸ Ko električnih orodij ne uporabljate, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. Vzdržujte električna orodja in pribor. Prepričajte se, da so premikajoči se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je električno orodje poškodovano, mora biti pred uporabo popravljeno. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode. - Rezalna orodja naj bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva. ▸ Električna orodja, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij. - Ročaji in površine za prijemanje naj bodo suhi, čisti in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah.

Uporaba in vzdrževanje akumulatorskih orodij

Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, če ga boste uporabljali za polnjenje drugačnih akumulatorskih baterij. V električnih orodjih uporabljajte le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroči telesne poškodbe ali požar.

Akumulatorska baterija, ki je ne uporabljate, ne sme priti v stik s kovinskimi predmeti, kot so pisarniške sponke, kovanci, ključi, žeblji, vijaki in drugi manjši kovinski predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti ima lahko za posledico opekline ali požar. V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se stiku z njo. Če tekočina vseeno po naključju pride v stik s kožo, jo sperite z vodo. Če pride tekočina v oči, poiščite zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje ali opekline. Ne uporabljajte poškodovanih ali predelanih akumulatorskih baterij oz. orodij. Poškodovane ali predelane akumulatorske baterije se lahko nepredvidljivo obnašajo, kar lahko povzroči požar, eksplozijo ali tveganje za poškodbe. Akumulatorske baterije ali orodja ne izpostavljajte ognju ali previsoki temperaturi. Izpostavljenost ognju ali vročini nad 130 °C lahko povzroči eksplozijo. Upoštevajte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven območja, navedenega v navodilih. Če orodje polnite na nepravilen način ali pri temperaturah, ki so izven določenega območja, lahko pride do poškodb akumulatorske baterije, kar poveča tveganje za požar.

Servisiranje

Vaše električno orodje naj popravlja samo usposobljeno strokovno osebje, ki pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo. Nikdar ne popravljajte poškodovanih akumulatorskih baterij. Akumulatorske baterije naj popravlja le proizvajalec ali pooblaščeni serviser.

Varnostna opozorila za uporabo zajeralnih žag

Zajeralne žage so namenjene rezanju lesa ali lesu podobnih izdelkov; ne sme se jih uporabljati z abrazivnimi rezalnimi ploščami za rezanje železnih materialov, na primer drogov, palic, stebrov itd. Abraziven prah lahko povzroči zagozditev premičnih delov (npr. spodnje zaščite) pri rezanju. Iskre, ki nastanejo pri abrazivnem rezanju, lahko zažgejo spodnjo zaščito, vložek za zarezo in druge plastične dele. Če je le mogoče, obdelovanec pritrdite s sponami. Če obdelovanec pridržite z roko, morate dlan vedno držati najmanj 100 mm od vsake strani žaginega lista. Z žago ne režite kosov, ki so premajhni, da bi jih lahko varno vpeli ali pridržali z roko. Če dlan držite preblizu žaginega lista, je nevarnost za poškodbe v primeru stika z listom večja. Obdelovanec se ne sme premikati. Pritrditi ali pridržati ga morate ob vodilo in mizo. Obdelovanca ne potiskajte pod list oziroma ga na nikakršen način ne režite prostoročno. Prosti ali premikajoči se obdelovanci

lahko z visoko hitrostjo odletijo, kar lahko povzroči telesne poškodbe.

▷ Žago potisnite skozi obdelovanec. Žage ne vlecite skozi obdelovanec. Za žaganje dvignite žagino glavo in jo potegnite nad obdelovanec, ne da bi se ga z njo dotaknili. Nato zaženite motor, žagino glavo pritisnite navzdol in žago potisnite skozi obdelovanec. Pri rezanju v smeri vleka lista se lahko zgodi, da se žagin list povzpne na vrh obdelovanca in mehanizem z listom grobo izvrže proti upravljavcu. Z dlanjo nikoli ne segajte čez črto načrtovanega reza, niti pred žagin list ali za njim. Zelo nevarno je obdelovanec držati prekrižano, t. j. če gaz levo roko držite na desni strani lista in obratno. Ko se žagin list vrti, z nobeno roko ne segajte za vodilo bližje od 100 mm s katere koli strani žaginega lista, zato, da bi odstranili odrezke ali opravili kakšen drug poseg. Razdalje med vrtečim se žaginim listom in roko ni mogoče jasno oceniti in se lahko resno poškodujete. Pred rezanjem preverite obdelovanec. Če je obdelovanec upognjen ali zvit, ga spono pričvrstite z zunanjo upognjeno stranjo proti vodilu. Vsakič se prepričajte, da vzdolž reza med obdelovancem, vodilom in mizo ni prostora. Upognjeni ali zviti obdelovanci se lahko zasukajo ali premaknejo in pri rezu zagozdijo vrteči se žagin list. V obdelovancu ne sme biti žebljev ali tujkov. Žage ne uporabljajte, dokler z mize ne pospravite vsega orodja, ostankov lesa itd. Na mizi sme ostati le obdelovanec. Vrteči se list lahko drobir, koščke lesa ali druge predmete, ki se ga dotikajo, izvrže z visoko hitrostjo. Režite samo en obdelovanec naenkrat. Naloženih obdelovancev ni mogoče ustrezno pritrditi ali speti, med rezom pa se lahko zataknejo ob list ali premaknejo. Pred uporabo se prepričajte, da je zajeralna žaga pravilno nameščena na ravni, trdni delovni površini. Na ravni in trdni površini je nevarnost, da zajeralna žaga izgubi stabilnost, manjša. Svoje delo načrtujte. Vsakič, ko spremenite kot rezanja ali zajere, se prepričajte, da je prilagodljivo vodilo pravilno nastavljeno, da podpira obdelovanec in ne ovira lista ali varovalnega sistema. Brez obdelovanca na mizi in brez vklopa orodja pomaknite žagin list v smeri načrtovanega reza in tako zagotovite, da nič ne ovira vodila ali da vanj ne morete zarezati. Priskrbite si primerno oporo (npr. podaljške mize, tesarske koze itd.) za obdelovanec, ki je širši ali daljši od površine mize. Če obdelovancev, daljših ali širših od mize zajeralne žage, ne podprete čvrsto, se lahko prevrnejo. Če se odrezan kos ali obdelovanec prevrne, lahko dvigne spodnjo zaščito in ga vrteči se list izvrže. Ne prosite druge osebe za pomoč namesto podaljška mize ali dodatne opore. Če podpora za obdelovanec ni stabilna, se lahko list zagozdi ali pa se obdelovanec med žaganjem premakne in vas skupaj s pomočnikom povleče proti vrtečemu se listu.

Odrezanega kosa se nikakor ne sme stisniti ali pritisniti ob žagin list. Če ga blokirate, npr. z omejevalniki dolžine, se lahko odrezan kos zagozdi ob list, ta pa ga lahko izvrže z veliko silo. Okrogle obdelovance, npr. palice ali cevi, vedno pritrdite s spono ali pritrdilnim elementom, oblikovanim za ustrezno podporo. Palice se med rezom rade zavrtijo, zaradi česar se list "zagrize" in obdelovanec skupaj z vašo dlanjo potegne k sebi. List mora najprej doseči polno hitrost, šele nato se lahko dotakne obdelovanca. S tem zmanjšate tveganje, da bi obdelovanec izvrglo. - Če se obdelovanec ali list zagozdi, izklopite zajeralno žago. Počakajte, da se vsi premikajoči deli ustavijo, in izvlecite vtič iz vtičnice ter/ali odstranite akumulatorsko baterijo. Šele nato začnite odstranjevati zagozden material. Če nadaljujete z žaganjem kljub zagozdenemu materialu, lahko izgubite nadzor nad orodjem ali poškodujete zajeralno žago. Po koncu reza spustite stikalo, držite žagino glavo navzdol, počakajte, da se list ustavi, in šele nato odstranite odrezan kos. Nikar ne segajte z dlanjo v bližino lista, ki se ustavlja. Če izvajate nepopoln rez ali če stikalo spustite, preden je žagina glava v najnižjem položaju, trdno držite za ročaj. Žagino glavo lahko pri ustavljanju žage nenadoma povleče navzdol, kar lahko povzroči telesne poškodbe. Ne izpustite ročaja, ko glava žage doseže spodnji položaj. Glavo žage vedno z roko vodite nazaj v zgornji položaj. Če se glava žage premika nenadzorovano, lahko to poveča nevarnost poškodb. Delovno mesto naj bo čisto. Še posebej so nevarne mešanice materialov. Prah lahkih kovin lahko zagori ali eksplodira. Ne uporabljajte topih, razpokanih, zvitih ali poškodovanih žaginih listov. Žagini listi s topimi in napačno usmerjenimi zobmi zaradi preozke reže žaganja povzročijo povečano trenje, zatikanje žaginega lista in povratni udarec. Ne uporabljajte žaginih listov iz visoko legiranega hitroreznega jekla (jeklo HSS). Takšni žagini listi se lahko hitro zlomijo. Vedno uporabljajte žagine liste z odprtinami za vpenjalni trn ustreznih velikosti in oblik (diamantne v primerjavi z okroglimi). Žagini listi, ki ne ustrezajo vpenjalni opremi na žagi, se lahko med delovanjem zamaknejo, kar povzroči izgubo nadzora. Nikoli ne odstranjujte ostankov rezanja, lesenih ostružkov ali podobnega iz območja rezanja, medtem ko električno orodje obratuje. Vedno najprej prestavite vzvod na ročaju v pozicijo mirovanja in izklopite električno orodje. - Po končanem delu ne prijemajte žaginega lista, dokler se ne ohladi. Žagin list se pri delu zelo segreje. - Če je akumulatorska baterija poškodovana ali če jo nepravilno uporabljate, lahko iz nje uhajajo pare.

Akumulatorska baterija se lahko vname ali eksplodira. Poskrbite za dovod svežega zraka in se v primeru težav obrnite na zdravnika. Pare lahko povzročijo draženje dihalnih poti.

Akumulatorske baterije ne odpirajte. Nevarnost kratkega stika. Koničasti predmeti, kot so na primer žeblji ali izvijači, in zunanji vplivi lahko poškodujejo akumulatorsko baterijo. Pojavi se lahko kratek stik, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.

Akumulatorsko baterijo uporabljajte samo v proizvajalčevih izdelkih. Le tako je akumulatorska baterija zaščitena pred nevarno preobremenitvijo.

Akumulatorsko baterijo zaščitite pred vročino, npr. tudi pred neposredno sončno svetlobo, ognjem, umazanijo, vodo in vlago. Obstaja nevarnost eksplozije in kratkega stika.

Električnemu orodju je priložena opozorilna nalepka za laser (glejte tabelo „Simboli in njihov pomen"). - Če besedilo na varnostni nalepki za laser ni v vašem jeziku, ga pred prvim zagonom prelepite s priloženo nalepko v ustreznem jeziku. Opozoril na električnem orodju nikoli ne zakrivajte.

Laserskega žarka ne usmerjajte v osebe ali živali in tudi sami ne glejte neposredno v laserski žarek ali njegov odsev. S tem lahko zaslepite ljudi in povzročite nesrečo ali poškodbe oči.

Če laserski žarek usmerite v oči, jih zaprite in glavo takoj obrnite stran od žarka. Ne spreminjajte laserske naprave. Nastavitvene možnosti, ki so opisane v teh navodilih za uporabo, lahko uporabljate brez nevarnosti. Otroci električnega orodja ne smejo uporabljati brez nadzora. Pomotoma bi lahko zaslepili sebe ali druge.

Simboli

Naslednji simboli so lahko pomembni za uporabo električnega orodja. Simbole in njihov pomen si zapomnite. Pravilna razlaga simbolov vam pomaga, da lahko električno orodje bolje in varneje uporabljate.

Simboli in njihov pomen

Lasersko žarčenje. Ne glejte v laserski žarek. Laserski izdelek, namenjen potrošnikom, razreda 2 EN 50689:2021

Med delovanjem električnega orodja z rokami ne segajte v območje žaganja. Pri stiku z žaginim listom obstaja nevarnost poškodbe.

Simboli in njihov pomen

Nosite masko za zaščito proti prahu.

Nosite zaščitna očala.

Uporabljajte zaščito za sluh. Izpostavljenost hrupu lahko povzroči izgubo sluha.

Nevarno območje! Dlani, prstov in rok ne približujte temu območju.

Pri transportu držite električno orodje samo za namenska mesta (vdolbine ročaja) ali za transportni ročaj.

Pri zaganju navpičnih zajeralnih kotov je treba nastavljive prislonske letve izvleči oz. jih povsem odstraniti.

3601M51. Uporabljajte zgolj žagine liste ustreznih dimenzij. Premer odprtine mora natančno ustrezati vretenu orodja. Če potrebujete reducirni obroč, morajo 3601M51 1B. njegove dimenzije ustrezati debelini osnovne plošče, premeru odprtine 3601M51 18. žaginega lista in premeru vretena orodja. Uporabite reducirne obroče, ki so priloženi žaginemu listu. 264mm 24mm

Opis izdelka in storitev

Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.

Upoštevajte slike na začetku navodil za uporabo.

Namenska uporaba

Električno orodje se uporablja kot stacionarno orodje za izvajanje ravnih vzdolžnih in prečnih rezov v les. Možni so vodoravni zajeralni kot od -48° do +48° ter navpični zajeralni koti od 47° (v levo) do 47° (v desno).

Električno orodje je primerno za žaganje trdega in mehkega lesa ter ivernih in vlaknenih plošč.

Z uporabo ustreznih žaginih listov je mogoče žagati v aluminijaste profile in plastiko.

Za izdelek je laserski izdelek, namenjen potrošnikom, v skladu s standardom EN 50689.

Komponente na sliki

Oštevilčenje komponent na sliki se nanaša na shemo električnega orodja na strani s shemami.

(1) Pritrdilni vijak poteznega mehanizma (2) Potezni mehanizem (3) Ročaj za prenašanje (4) Zaščitni pokrov (5) Zaklep stikala za vklop/izklop (6) Stikalo za vklop/izklop (7) Ročaj (8) Pokrov laserja (9) Izstopna odprtina laserskega žarka (10) Nihajni zaščitni pokrov (11) Drsni valj (12) Rezalna miza (13) Luknje za namestitev (14) Vložna plošča (15) Blokirna sponka (16) Pritrdilni zatič za nastavitev zajeralnega kota (vodoravno) (17) Ročica za nastavitev zajeralnega kota (vodoravno) (18) Zaščita proti prevračanju (19) Opozorilna ploščica laserja (20) Zareze za standardne zajeralne kote (vodoravno) (21) Skala za nastavitev zajeralnega kota (vodoravno) (22) Pritrdilni vijak podaljška rezalne mize (23) Podaljšek rezalne mize (24) Podlaga za obdelovanec (prilagodljiva namestitev) (25) Fiksna prislonska letev (26) Nastavljiva prislonska letev (27) Skala za nastavitev zajeralnega kota (navpično) (28) Kazalnik zajeralnega kota (navpično)

(29) Odvajalnik odrezkov (30) Žagin list (31) Blokada vretena (32) Tipka za sprostitev akumulatorske baterije (33) Akumulatorska baterija (34) Transportno varovalo (35) Stabilizacijska zaščita (36) Dolžinski prislon (37) Vrečka za prah (38) Nastavitveni vijak omejevalnika globine (39) Omejevalnik globine (40) Navojna ročica (41) Primež (42) Luknje za primež (43) Sestrični ključ/ploski izvijač (44) Blokirni vijak premične prislonske letve (45) Blokirno kolesce za (navpični) zajeralni kot (46) Vzvod blokirnega mehanizma za (navpični) zajeralni kot (47) Vpetje za podlago za obdelovanec (na električnem orodju) (48) Vpetje za drugo podlago za obdelovanec (na podlagi za obdelovanec) (49) Navojni sornik (50) Adapter za odsesavanje (51) Sestrični vijak za pritrditev žaginega lista (52) Vpenjalna prirobnica (53) Notranja vpenjalna prirobnica (54) Pritrdilni vijaki za vložno ploščo (55) Vijak za zaščitni pokrov laserja (56) Pritrdilni vijak za ohišje laserja (57) Ohišje laserja (58) Kazalnik zajeralnega kota (vodoravno) (59) Vijak za kazalnik kota (vodoravno) (60) Vijak za kazalnik kota (navpično) (61) Oprijemalne reze

Tehnični podatki

Akumulatorska Žaga za rezanje panelnih plošć		GCM 18V-254 D GCM 18V-254 D
Kataloška številka		3 601 M51 1..	3 601 M51 1B.
			3 601 M51 18.
Nazivna napetost V= 18 18
Število vrtljajev v prostem tekuA)	min-1	4500	4500
Vrsta laserja nm 650 650
	mW < 1 < 1
Razred laserja 2 2

350 | Slovenščina

Akumulatorska zaga za rezanje panelnih plošć		GCM 18V-254 D GCM 18V-254 D
Teža®	kg 17,7-18,7 17,7-18,7
Priporočena zunanja temperatura med polnjenjem	°C 0 ... +35 0 ... +35
Dovoljena zunanja temperatura med delovanjem© in med skladišćenjem	°C -20 ... +50 -20 ... +50
Priporočene akumulatorske baterije GBA 18V...	ProCORE18V...	GBA 18V... ProCORE18V...
Priporočeni polnilniki GAL 18...	GAX 18...	GAL 18...
	GAL 36...	GAX 18... GAL 36...
Dimenzije primernih zaginih listov
Premer zaginega lista mm 254 254
Debelina osnovne plošće mm 1,4-2,5 1,4-2,5
Premer izvirtne mm 30 25,4

A) Izmerjeno pri 20-25°C z akumulatorsko baterijo ProCORE18V 8.0Ah. B) Odvisno od uporabljene akumulatorske baterije C) Omejena zmogljivost pri temperaturah pod 0°C . Vrednosti se lahko razlikujejo glede na izdelek in so odvisne od pogojev uporabe in okoljskih pogojev. Več informacij je na voljo na spletni strani www.bosch-professional.com/wac. Dovoljene mere obdelovanca (največje/najmanjše): (glejte, Dovoljene mere obdelovanca", Stran 355)

Informacija o hrupu

Podatki o emisijah hrupa, pridobljeni v skladu s standardom ENIEC 62841-3-9.

A-vrednotena raven hrupa za električno orodje običajno znaša: raven zvočnega tlaka 97 dB(A); raven zvočne moči 106 dB(A). Negotovost K = 3 dB.

Uporabite zaščito za sluh!

Vrednosti emisij hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primerne so tudi za začasno oceno obremenjenosti s hrupom.

Navedena vrednost emisij hrupa velja za glavne načine uporabe električnega orodja. Če se električno orodje uporablja za druge namene, z neustreznimi nastavki ali pri nezadostnem vzdrževanju, lahko vrednosti emisij hrupa odstopajo. To lahko obremenjenost s hrupom med uporabo občutno poveča.

Za natančnejšo oceno emisij hrupa morate upoštevati tudi čas, ko je orodje izklopljeno, in čas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko obremenjenost s hrupom med delom občutno zmanjša.

Akumulatorska baterija

Podjetje Bosch prodaja akumulatorska električna orodja tudi brez priložene akumulatorske baterije. Ali je v obseg dobave vključena tudi akumulatorska baterija, je navedeno na embalaži.

Polnjenje akumulatorske baterije

Uporabljajte samo polnilnike, ki so navedeni v tehničnih podatkih. Samo ti polnilniki so usklajeni z litij-ionsko akumulatorsko baterijo, ki je nameščena v električnem orodju.

Opomba: litij-ionske akumulatorske baterije se zaradi mednarodnih transportnih predpisov dobavljajo delno napolnjene. Da zagotovite polno zmogljivost akumulatorske baterije, jo pred prvo uporabo popolnoma napolnite.

Namestitev akumulatorske baterije

Napolnjeno akumulatorsko baterijo vstavite v ležišče za akumulatorsko baterijo, da se zaskoči.

Odstranitev akumulatorske baterije

Akumulatorsko baterijo odstranite tako, da pritisnete tipko za sprostitev akumulatorske baterije in izvlečete akumulatorsko baterijo. Pri tem ne uporabljajte sile.

Akumulatorska baterija ima 2 ravni zapore, ki preprečujeta, da bi akumulatorska baterija ob nenamernem pritisku tipke za sprostitev akumulatorske baterije izpadla. Ko je akumulatorska baterija vstavljena v električno orodje, jo varuje vzmet.

Prikaz stanja napolnjenosti akumulatorske baterije

Opomba: nekatere vrste akumulatorskih baterij morda niso opremljene s prikazom stanja napolnjenosti.

Tri zelene LED-lučke prikaza stanja napolnjenosti akumulatorske baterije prikazujejo stanje napolnjenosti akumulatorske baterije. Iz varnostnih razlogov je stanje

napolnjenosti mogoče prikazati le, ko je električno orodje izklopljeno.

Za prikaz stanja napolnjenosti pritisnite tipko na prikazu stanja napolnjenosti. To je mogoče tudi takrat, ko akumulatorska baterija ni vstavljena.

Če po pritisku tipke za prikaz stanja napolnjenosti LED-diode ne zasvetijo, je akumulatorska baterija okvarjena in jo je treba zamenjati.

Bistveno krajši čas delovanja po polnjenju pomeni, da je akumulatorska baterija izrabljena in da jo je treba zamenjati. Upoštevajte navodila za odstranjevanje.

Namestitev

Pred začetkom kakršnih koli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.

Obseg dobave

Upoštevajte opis obsega dobave na začetku navodil za uporabo.

Pred prvo uporabo električnega orodja preverite, ali ste prejeli vse spodaj navedene dele:

- Potezna žaga z nameščenim žaginim listom - Blokirno kolesce (45) - Nastavljiva prislonska letev (26) - Primež (41) - Šestrobi ključ/ploski izvijač (43) - Vrečka za prah (37) - Podlagi za obdelovanec (24) (2 kosa)

Opomba: električno orodje preverite glede morebitnih poškodb.

Pred nadaljnjo uporabo električnega orodja morate skrbno preveriti, ali zaščitne naprave oz. laže poškodovane komponente delujejo brezhibno in v skladu s predvidenim načinom delovanja. Preverite, ali premični deli delujejo brezhibno in se ne zatikajo ter ali so deli poškodovani. Vsi deli morajo biti pravilno nameščeni in vsi pogoji izpolnjeni, da je zagotovljeno brezhibno delovanje orodja.

Poškodovane zaščitne naprave in dele naj popravi ali zamenja pooblaščeni serviser.

Namestitev sestavnih delov

- Vse priložene dele previdno vzemite iz embalaže. - Z električnega orodja in priloženega pribora odstranite ves embalažni material. - Za lažjo namestitev dobavljenih sestavnih delov naj bo električno orodje v transportnem položaju.

Namestitev podlag za obdelovanec (glejte sliko A1)

Podlagi za obdelovanec (24) je mogoče namestiti na levo, desno ali sprednjo stran električnega orodja. Prilagodljivi pritrdilni sistem omogoča številne različne postavitve za podaljšanje ali razširitev površine za obdelovanec (glejte sliko G).

• Po potrebi podlago za obdelovanec (24) namestite v vdolbino (47) na električnem orodju ali vdolbino (48) na drugi podlagi za obdelovanec. Električnega orodja ne prenašajte za podlagi za obdelovanec.

Za prenašanje električnega orodja uporabljajte le priprave za prenašanje.

Namestitev blokirnega kolesca (glejte sliko A2)

Blokirno kolesce (45) je namenjeno fiksiranju nastavljenega zajeralnega kota in je neobhodno potrebno za varno delovanje električnega orodja. - Sestrobo matico odvijte z navojnega sornika (49). - Blokirno kolesce (45) namestite na navojni sornik (49) z vrtenjem v desno in ga povsem privijte.

Namestitev nastavljive prislonske letve (glejte sliko A3) Nastavljiva prislonska letev (26) mora biti nameščena pred začetkom žaganja.

• Prislonsko letev (26) vstavite v ustrezen utor desno od žaginega lista in privijte blokirni vijak (44). Ploski del prislonske letve mora biti pri tem obrnjen proti žaginemu listu.

Namestitev stacionarnega ali premičnega orodja

Da zagotovite varno uporabo, električno orodje pred uporabo namestite na ravno in stabilno delovno površino (npr. delovni pult).

Namestitev na delovno površino (glejte sliki B1-B2)

- Električno orodje s primernim navojnim spojem pritrdite na delovno površino. Uporabite izvrtine (13).

ali

Noge električnega orodja z običajnimi sponami trdno pritrdite na delovno površino.

Namestitev na Boschevo delovno mizo

Boscheve delovne mize GTA so stabilna podpora za električno orodje na vsaki podlagi, saj imajo višinsko nastavljive noge. Nosilci obdelovanca na delovni mizi podpirajo dolge obdelovance.

Preberite vsa varnostna opozorila in navodila, ki so priložena delovni mizi. Neupoštevanje opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe. Pred namestitvijo električnega orodja delovno mizo pravilno sestavite. Brezhibna postavitev je pomembna, da preprečite zrušenje mize. - Električno orodje na delovno mizo postavite v transportnem položaju.

Premična namestitev (ni priporočljiva) (glejte sliko B3)

Če električnega orodja izjemoma ni mogoče namestiti na ravno in stabilno delovno površino, ga lahko namestite zaščiteno pred prevrnitvijo.

Brez zaščite pred prevrnitvijo električno orodje ni varno nameščeno in se lahko zlasti pri žaganju pod največjimi vodoravnimi in/ali navpičnimi zajeralnimi koti prevrne. Zaščito pred prevrnitvijo (18) privijajte ali odvijajte, dokler električno orodje ni uravnano na delovni površini.

Odsesavanje prahu/ostružkov

Prah nekaterih materialov, npr. svinčenega premaza, nekaterih vrst lesa, mineralov in kovin, je lahko zdravju škodljiv. Stik s kožo ali vdihavanje takšnega prahu lahko povzroči alergijske reakcije in/ali obolenja dihal uporabnika ali oseb v bližini.

Določene vrste prahu, kot npr. prah hrastovine ali bukovine, veljajo za kancerogene, še posebej v kombinaciji z drugimi snovmi, ki so prisotne pri obdelavi lesa (kromat, zaščitno sredstvo za les). Materiale z vsebnostjo azbesta smejo obdelovati le strokovnjaki.

• Če je mogoče, uporabljajte sesalnik, ki je primeren glede na vrsto materiala. Poskrbite za dobro zračenje delovnega mesta. Priporočamo, da nosite zaščitno masko za prah s filtrirnim razredom P2.

Upoštevajte veljavne nacionalne predpise za obdelovalne materiale.

Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname. Prah, odrezki ali odlomki obdelovanca lahko blokirajo sesalnik za prah/odrezke. Izklopite električno orodje in odstranite akumulatorsko baterijo. Počakajte, da se žagin list popolnoma ustavi. Ugotovite in odstranite vzrok blokade.

Lastno odsesavanje (glejte sliko C)

Za preprosto prestrezanje ostružkov uporabite priloženo vrečko za prah (37). Ročaj za prenašanje (3) pomaknite v navpični položaj. Vstavite in zasukajte vrečko za prah (37) na adapter za odsesavanje (50) tako, da se zatič vrečke za prah zaskoči v odprtino na adapterju za odsesavanje.

Vrečka za prah med žaganjem ne sme priti v stik s premičnimi deli orodja.

Vrečko za prah pravočasno izpraznite.

Po vsaki uporabi preverite in očistite vrečko za prah. Da bi preprečili nevarnost požara, morate pri žaganju aluminija odstraniti vrečko za prah.

Odsesavanje z zunanjim sesalnikom

Za odsesavanje lahko na adapter za odsesavanje (50) priključite cev sesalnika prahu (premer 35 mm). Povežite cev sesalnika prahu z adapterjem za odsesavanje (50). Sesalnik za prah mora ustrezati želenemu obdelovancu. Za odsesavanje zdravju izredno nevarnih, rakotvornih ali suhih vrst prahu uporabljajte poseben sesalnik za prah.

Pred začetkom kakršnih koli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb. Pri namestitvi žaginega lista nosite zaščitne rokavice.

Pri dotiku žaginega lista obstaja nevarnost poškodbe.

Uporabljajte samo žagine liste z višjo največjo dovoljeno hitrostjo od števila vrtljajev prostega teka električnega orodja.

Uporabljajte samo žagine liste, ki ustrezajo podatkom, navedenim v teh navodilih za uporabo, in ki so preizkušeni po EN 847-1 ter ustrezno označeni.

Uporabljajte samo žagine liste, ki jih je priporočil proizvajalec električnega orodja in ki so primerni za material, ki ga želite obdelati. S tem boste preprečili pregrevanje zob žaginega lista pri zaganju.

Odstranitev žaginega lista

- Električno orodje namestite v delovni položaj. - Prestavite nihajni zaščitni pokrov (10) nazaj in ga zadržite v tem položaju. - S šestrobim vijakom (51) vrtite s šestrobim ključem (6 mm) (43) in sočasno pritiskajte na blokado vretena (31), dokler se ne zaskoči. - Blokado vretena (31) držite pritisnjeno in šestrobi vijak (51) odvijte v desno (levi navoj!). - Odstranite vpenjalno prirobnico (52). - Snemite žagin list (30). Nato počasi spustite nihajni zaščitni pokrov.

Namestitev žaginega lista

Pri namestitvi upoštevajte, da mora biti smer rezanja zob (smer puščice na žaginem listu) usklajena s smerjo puščice na pokrovu!

Po potrebi pred namestitvijo očistite vse dele, ki jih boste namestili.

- Prestavite nihajni zaščitni pokrov (10) nazaj in ga zadržite v tem položaju. Nov žagin list namestite na notranjo vpenjalno prirobnico (53). - Namestite vpenjalno prirobnico (52) in šestrobi vijak (51). Pritiskajte na blokado vretena (31), dokler se ta ne zaskoči, šestrobi vijak pa privijte v nasprotni smeri urnega kazalca. Nato počasi spustite nihajni zaščitni pokrov.

Delovanje

Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.

Transportno varovalo (glejte sliko E)

Transportno varovalo (34) omogoča lažje ravnanje z električnim orodjem med transportom na različna mesta uporabe.

Odstranitev varovala električnega orodja (delovni položaj)

Z ročajem (7) roko orodja potisnite nekoliko navzdol, da razbremenite transportno varovalo (34). Transportno varovalo (34) popolnoma izvlecite. Roko orodja počasi povlecite navzgor.

Namestitev varovala električnega orodja (transportni položaj)

Sprostite pritrdilni vijak (1), ki blokira potezni mehanizem (2). Ročico orodja potegnite povsem naprej in ponovno zategnite pritrdilne vijake, da blokirate potezni mehanizem. Omejevalnik globine (39) povlecite navzgor. Za pritrditev rezalne mize (12) privijte pritrdilni zatič (16). Ročico orodja na ročaju (7) obrnite navzdol tako, da lahko transportno varovalo (34) pritisnete povsem navznoter.

Ročica orodja je zdaj blokirana za transport.

Priprava na delo

Da zagotovite natančne reze, morate po intenzivni uporabi preveriti osnovne nastavitve električnega orodja in jih po potrebi ponovno nastaviti.

Za to potrebujete izkušnje in ustrezno orodje.

To delo bo hitro in zanesljivo opravil Bosch servis.

Podaljšanje/razširitev rezalne mize (glejte slike F-G)

Dolge in težke obdelovance je treba na prostem koncu podložiti ali podpreti.

Rezalno mizo lahko podaljšate v levo in desno s podaljški rezalne mize (23).

• Odvijte pritrdilni vijak (22).
• Podaljšek rezalne mize (23) izvlecite do želene dolžine. Ponovno zategnite pritrdilni vijak (22), da fiksirate podaljšek rezalne mize.

Prilagodljivi pritrdilni sistem s podlagami za obdelovanec (24) omogoča številne različne postavitve za podaljšanje ali razširitev površine za obdelovanec. Po potrebi podlago za obdelovanec (24) namestite v vodilo (47) na električnem orodju ali vodilo (48) na drugi podlagi za obdelovanec. Električnega orodja ne prenašajte za podlago za obdelovanec.

Za premeščanje električnega orodja uporabljajte le priprave za premeščanje.

Premik prislonske letve (glej sliko H)

Pri zaganju vodoravnih in/ali navpičnih zajeralnih kotov je treba glede na smer rezanja izvleči oziroma povsem odstraniti levo ali desno nastavljivo prislonsko letev (26).

Navplicni zajeralni kot	Vodoravni zajeralni kot
0°-22,5° (levo/desno)	>0°	- Odvijte levi/desni blokirni vijak (44). - Levo/desno nastavljivo prislonsko letev (26) izvlecite do konca.
22,5°-47° (levo/desno)	≤ 48° (levo/desno)	- Odvjte levi/desni blokirni vijak (44). - Levo/desno nastavljivo prislonsko letev (26) izvlecite do konca. - Dvignite nastavljivo prislonsko letev.

Pritrditev obdelovanca (glej sliko I)

Da zagotovite optimalno varnost pri delu, morate obdelovanec vedno trdno vpeti.

Ne obdelujte obdelovancev, ki so premajhni za vpenjanje.

• Obdelovanec močno pritisnite na prislonski vodili (26) in (25).
• Priloženi primež (41) vstavite v eno od za to predvidenih izvrtin (42).
• Navojno ročico (40) primite za nastavitev glede na višino obdelovanca.
• Navojno ročico (40) močno privijte in tako čvrsto vpnite obdelovanec.

Nastavitev vodoravnih zajeralnih kotov

Nastavitev vodoravnega zajeralnega kota (glej sliko J). Za hitro in natančno nastavitev vodoravnih zajeralnih kotov, ki jih pogosto uporabljate, so na rezalni mizi ustvarjene zareze (20):

levo desno

0°

45°;30°;22,5°;15°15°;22,5°;30°;45°

• Če je nastavitveni čep (16) privit, ga odvijte.
• Potegnite ročico (17) in rezalno mizo (12) vrtite, dokler ne dosežete želene leve ali desne zareze. Nato ročico ponovno spustite. Ročica se mora občutno zaskočiti v zarezo. - Nastavitveni čep (16) ponovno privijte.

Nastavitev poljubnih vodoravnih zajeralnih kotov (glejte sliko K)

Vodoravni zajeralni kot se lahko nastavi v območju med 48° (levo) in 48° (desno).

• Če je pritrdilni zatič (16) privit, ga odvijte.
• Povlecite za ročico (17) in sočasno pritiskajte na blokirno sponko (15), dokler se ta ne zaskoči v namenski utor. Zdaj lahko rezalno mizo prosto premikate.
• Rezalno mizo (12) s pritrdilnim zatičem zasučite v levo ali desno, da se na kazalniku kota (58) prikaže želeni vodoravni zajeralni kot.
• Pritrdilni zatič (16) ponovno privijte. - Ročico (17) povlecite navzgor, da je ponovno sprostite (za nastavitev vodoravnih standardnih zajeralnih kotov). Blokirna sponka (15) se vrne v prvotni položaj, ročica (17) pa se lahko ponovno zaskoči v zarezo (20).

Nastavitev navpičnih zajeralnih kotov

Navpični zajeralni kot se lahko nastavi v območju med 47° (levo) in 47° (desno).

Za hitro in natančno nastavitev navpičnih zajeralnih kotov, ki jih pogosto uporabljate, je orodje opremljeno s fiksnimi položaji za kote 0°, 22.5° in 45°. - Poskrbite, da je blokirno kolesce (45) nameščeno (glejte „Namestitev blokirnega kolesca (glejte sliko A2)”, Stran 351).

Nastavitev navpičnega standardnega zajeralnega kota (glejte sliko L)

Nastavljivi prislonski letvi (26) povsem izvlecite oz. jih odstranite. - Sprostite blokirno kolesce (45). Vzvod blokirnega mehanizma (46) povlecite nazaj in ga prestavite v položaj za prosti tek. Na ta način lahko izkoristite celotno območje zajeralnega kota (levo in desno). - Z ročajem (7) obrnite ročico orodja v levo ali desno, da bo kazalnik kota (28) kazal želeni standardni navpični zajeralni kot. Zavrtite vzvod blokirnega mehanizma (46). Vzvod blokirnega mehanizma se mora slišno zaskočiti v položaj za izbrani standardni navpični zajeralni kot. - Znova privijte blokirno kolesce (45).

Nastavitev poljubnih navpičnih zajeralnih kotov

Nastavljivi prislonski letvi (26) povsem izvlecite oz. jih odstranite. - Sprostite blokirno kolesce (45). Vzvod blokirnega mehanizma (46) povlecite nazaj in ga prestavite v položaj za prosti tek. Na ta način lahko izkoristite celotno območje zajeralnega kota (levo in desno). - Z ročajem (7) obrnite ročico orodja v levo ali desno, da bo kazalnik kota (28) kazal želeni navpični zajeralni kot. - Znova privijte blokirno kolesce (45).

Uporaba

Pred zaganjem vedno zategnite pritrdilni zatič (16) in blokirno kolesce (45). Žagin list bi se lahko v nasprotnem primeru zataknil v obdelovancu.

Vklop (glejte sliko M)

Za vklop električnega orodja najprej potisnite zaklep vklopa (5) proti sredini, nato pa pritisnite na stikalo za vklop/izklop (6) in ga držite pritisnjenega.

Opomba: iz varnostnih razlogov stikala za vklop/izklop (6) ni mogoče zapahniti, temveč ga je treba med uporabo orodja neprekinjeno držati pritisnjenega.

Izklop

Za izklop spustite stikalo za vklop/izklop (6).

Žaganje

Splošna navodila za žaganje

Pred žaganjem vedno zategnite pritrdilni zatič (16) in blokirno kolesce (45). Žagin list bi se lahko v nasprotnem primeru zataknil v obdelovancu. Pri vseh rezih morate najprej zagotoviti, da se žagin list nikoli ne more dotakniti prislonske letve, spone ali drugih delov orodja. Odstranite nameščene pomožne prislone ali jih ustrezno nastavite.

Žagin list zaščitite pred udarci in sunki. Ne izpostavljajte ga stranskemu pritisku.

Žagajte le obdelovance, ki so dovoljeni v skladu z namembnostjo.

Ne obdelujte ukrivljenih obdelovancev. Obdelovanec mora imeti raven rob za naleganje na prislonsko letev.

Dolge in težke obdelovance je treba na prostem koncu podložiti ali podpreti.

Prepričajte se, da nižji zaščitni pokrov pravilno deluje in da se lahko prosto premika. Pri premikanju roke orodja navzdol se mora nižji zaščitni pokrov odpreti. Pri premikanju roke orodja navzgor se mora nižji zaščitni pokrov nad žaginim listom znova zapreti in se zaskočiti v najvišjem položaju roke orodja.

Položaj uporabnika (glejte sliko N)

Ne smete se postaviti pred električno orodje v liniji žaginega lista, temveč vedno le zamaknjeno ob strani žaginega lista. Tako zaščitite telo pred možnim povratnim udarcem. - Dlani, prstov in rok ne približujte vrtečemu se žaginemu listu. Pred roko orodja ne križajte rok.

Potezno žaganje

• Če je pritrdilni vijak (1) privit, ga za žaganje s poteznim mehanizmom (2) (široki obdelovanci) odvijte. - Po potrebi nastavite zeleni vodoravni in/ali navpični zajeralni kot.
• Obdelovanec močno pritisnite na prislonski letvi (25) in (26).
• Obdelovanec trdno vpnite glede na njegovo velikost. Roko orodja od prislonske letve (25) povlecite tako daleč, da je žagin list pred obdelovancem. - Vklopite električno orodje.
• Roko orodja z ročajem (7) počasi pomaknite navzdol. Nato roko orodja potisnite v smeri prislonskih letev (25) in (26) ter obdelovanec prežagajte z enakomernim potiskanjem. - Električno orodje izklopite in počakajte, da žagin list povsem obmiruje. Roko orodja počasi povlecite navzgor.

Žaganje brez poteznega mehanizma (celilno žaganje) (glej sliko O)

• Če je pritrdilni vijak (1) privit, ga za žaganje brez poteznega mehanizma (manjši obdelovanci) odvijte. Roko

orodja potisnite do prislona v smeri prislonske letve (25) in ponovno privijte pritrdilni vijak (1).

- Po potrebi nastavite zeleni vodoravni in/ali navpični zajeralni kot. - Obdelovanec močno pritisnite na prislonski letvi (25) in (26). - Obdelovanec trdno vpnite glede na njegovo velikost. - Vklopite električno orodje. - Roko orodja z ročajem (7) počasi pomaknite navzdol. - Obdelovanec žagajte z enakomernim potiskanjem. - Električno orodje izklopite in počakajte, da žagin list povsem obmiruje. - Roko orodja počasi povlecite navzgor.

Navodila za delo

Označevanje linije reza (glejte sliko P)

Dva laserska žarka prikazujeta linijo reza žaginega lista. Na ta način lahko natančno namestite obdelovanec za žaganje, ne da bi morali pri tem odpreti premični zaščitni pokrov.

- Za to vklopite laserske žarke tako, da na kratko pritisnete stikalo za vklop/izklop (6), ne da bi pritisnili zaklep vklopa (5). - Naravnajte oznako na obdelovancu vzdolž obeh linij.

Opomba: pred žaganjem preverite, ali je linija rezanja še vedno pravilno označena (glej „Nastavitev laserja“, Stran 356). Laserski žarki se lahko prestavijo npr. zaradi vibracij pri intenzivni uporabi.

Dovoljene mere obdelovanca

Največji obdelovanci:

Vodoravni kot [°] x navpični kot [°] | Višina x širina [mm]

0° / 0°: 90 x 305

45° (levo/desno) / 0°: 90 x 215

45° (levo) / 45° (levo): 55 x 215

45° (desno) / 45° (desno): 30 x 215

0° / 45° (levo): 55 x 305

0° / 45° (desno): 30 x 305

Najmanjši obdelovanci: vsi obdelovanci, ki jih je mogoče s priloženim primežem (41) vpeti na levo ali desno stran žaginega lista: 100 x 40 mm (dolžina x širina)

Največja globina reza (0°/0°): 90 mm

Nastavitev omejevalnika globine (rezanje utora) (glejte sliko Q)

Omejevalnik globine je treba za žaganje utorov ustrezno nastaviti.

Omejevalnik globine (39) pomaknite naprej. Roko orodja z ročajem (7) namestite v želeni položaj. Nastavitveni vijak (38) vrtite, dokler se konec vijaka ne dotakne omejevalnika globine (39). Roko orodja počasi povlecite navzgor.

Žaganje obdelovancev enakih dolžin (glejte sliko R)

Za preprosto zaganje obdelovancev enakih dolžin lahko uporabite levi ali desni dolžinski prislon (36).

Dolžinski prislon (36) zavrtite navzgor. Dolžino podaljška rezalne mize (23) prilagodite želeni dolžini obdelovanca.

Posebni obdelovanci

Upognjene in okrogle obdelovance je treba ustrezno zavarovati proti zdrsavanju. Na liniji rezanja ne sme nastati reža med obdelovancem, prislonsko letvijo in rezalno mizo. Po potrebi morate izdelati posebna držala.

Menjava vložnih plošč (glejte sliko S)

Vložne plošče (14) se lahko pri daljši uporabi električnega orodja obrabijo.

Okvarjene vložne plošče zamenjajte.

Električno orodje namestite v delovni položaj. Vijaka (54) izvijte s križnim izvijačem in snemite staro vložno ploščo (14). Namestite novo vložno ploščo in ponovno privijte vijaka (54).

Nastavitev laserja

Opomba: za preizkus delovanja laserja mora biti električno orodje priključeno na električno napajanje.

Med nastavljanjem laserja (npr. pri premikanju roke orodja) nikoli ne smete vklopiti stikala za vklop/izklop. Nenameren zagon električnega orodja lahko povzroči poškodbe. Električno orodje namestite v delovni položaj. Rezalno mizo (12) zavrtite do zareze (20) za 0°. Ročica (17) se mora občutno zaskočiti v zarezo.

Da zagotovite natančne reze, morate po intenzivni uporabi preveriti laserske žarke in jih po potrebi ponovno nastaviti.

Za to potrebujete izkušnje in ustrezno orodje.

To delo bo hitro in zanesljivo opravil Bosch servis.

Preverjanje (glejte sliko T1)

• Na obdelovanec narišite ravno linijo reza. Ročico orodja z ročajem (7) počasi pomaknite navzdol.
• Obdelovanec postavite tako, da so zobje žaginega lista poravnani z linijo reza.
• Obdelovanec pridržite v tem položaju in roko orodja počasi dvignite. Vpnite obdelovanec. S stikalom (6) vklopite laserske žarke, ne da bi pritisnili zaklep vklopa (5).

Laserski žarki morajo biti na celotni dolžini levo ali desno v istem razmaku od narisane linije reza na obdelovancu, tudi ko ročico orodja vodite navzdol.

Odstranjevanje zaščitnega pokrova laserja (glejte sliko T2)

• Oba vijaka (55) pokrova laserja (8) odvijte s šestrobim ključem/ploskim izvijačem (43) in odstranite pokrov laserja.

Nastavitev stranskega odklona pri premikanju ročice orodja (glejte sliki T3-T4)

Sprostite pritrdilni vijak (56) (pribl. 1-2 obrata). Vijaka ne smete popolnoma izviti. Premaknite ohišje laserja (57) v desno ali levo, da se laserski žarki pri premikanju ročice orodja navzdol ne bodo več stransko odklonili. Ohišje laserja (57) držite v tem položaju in ponovno zategnite pritrdilni vijak (56). Ponovno pritrdite zaščitni pokrov laserja (8).

Preverjanje in izvajanje osnovnih nastavitev

Da zagotovite natančne reze, morate po intenzivni uporabi preveriti osnovne nastavitve električnega orodja in jih po potrebi ponovno nastaviti.

Za to potrebujete izkušnje in ustrezno orodje.

To delo bo hitro in zanesljivo opravil Bosch servis.

Poravnava kotnega kazalnika (vodoravno) (glejte sliko U)

Električno orodje namestite v delovni položaj. Rezalno mizo (12) zavrtite do zareze (20) za 0° . Ročica (17) se mora občutno zaskočiti v zarezo.

Preverjanje

Kotni kazalnik (58) mora biti v liniji z oznako za 0° na skali (21).

Nastavitev

• Sprostite vijak (59) s križnim izvijačem in naravnajte kotni kazalnik vzdolž oznake 0°.
• Ponovno zategnite vijak.

Poravnava kotnega kazalnika (navpično) (glej sliko V)

Električno orodje namestite v delovni položaj. Sprostite blokirno kolesce (45). Vzvod blokirnega mehanizma (46) povlecite nazaj in z ročico orodja navpični nagibni kot nastavite na 0°. Izpustite vzvod blokirnega mehanizma (46). Vzvod blokirnega mehanizma se mora slišno zaskočiti. Znova privijte blokirno kolesce (45).

Preverjanje

Kazalnik kota (28) mora biti poravnan z oznako za 0° na skali (27).

Nastavitev

• Sprostite vijak (60) s križnim izvijačem in poravnajte kazalnik kota vzdolž oznake 0°.
• Ponovno zategnite vijak.

Premikanje električnega orodja (glej sliko W)

Pred začetkom kakršnih koli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.

Pred premikanjem električnega orodja izvedite naslednje korake:

• Če je pritrdilni vijak (1) privit, ga odvijte. Ročico orodja potegnite do konca naprej in ponovno privijte nastavitveni vijak.
• Prepričajte se, da je omejevalnik globine (39) potisnjen povsem nazaj in da se nastavitveni vijak (38) pri premikanju ročice orodja ne dotika ničesar. - Električno orodje namestite v transportni položaj.
• Odstranite vse dele pribora, ki jih ni mogoče trdno namestiti na električno orodje. Če je mogoče, neuporabljene žagine liste med transportom položite v zaprto posodo.
• Ročaj za prenašanje (3) pomaknite v navpični položaj. - Električno orodje med prenašanjem držite za ročaj (3) ali za prijemala (61) ob strani rezalne mize. Za premešanje električnega orodja uporabljajte samo transportne priprave in ne zaščitnih priprav ali podlag za obdelovanec.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopnega/izklopnega stikala obstaja nevarnost telesnih poškodb. ▷ Skrbite za čistočo električnega orodja in prezračevalnih utorov, da lahko dobro in varno delate.

Nihajni zaščitni pokrov se mora vedno prosto gibati in se samostojno zapreti. Zato poskrbite, da bo območje okrog nihajnega zaščitnega pokrova vedno čisto.

Po vsakem delovnem postopku z izpihovanjem s zrakom pod tlakom ali s čopičem odstranite prah in ostružke.

Drsni valj (11) redno čistite.

Ukrepi za zmanjšanje hrupa

Ukrepi proizvajalca:

- Mehki zagon - Dobava s posebnim žaginim listom, ki je predviden za zmanjšanje hrupa

Ukrepi uporabnika:

Montaža z nizkimi vibracijami na stabilni delovni površini - Uporaba žaginih listov s funkcijami, ki zmanjšajo hrup. Redno čiščenje žaginega lista in električnega orodja

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z

veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi:

Za priporočene litij-ionske akumulatorske baterije veljajo zahteve zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez omejitev prevaža po cesti. Pri pošiljkah, ki jih opravijo tretje osebe (npr. zračni transport ali špedicija), je treba upoštevati posebne zahteve glede embalaže in oznak. Pri pripravi odpreme mora obvezno sodelovati strokovnjak za nevarne snovi.

Akumulatorske baterije pošiljajte samo, če je njihovo ohišje nepoškodovano. Prelepite odprte kontakte in akumulatorsko baterijo zapakirajte tako, da se v embalaži ne premika. Upoštevajte tudi morebitne druge nacionalne predpise.

Odlaganje

Poskrbite za okolju prijazno recikliranje električnih orodij, akumulatorskih baterij, pribora in embalaže.

Električnih orodij in akumulatorskih/običajnih baterij ne smete odvreči med gospodinjske odpadke!

Zgolj za države Evropske unije:

V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi in njenim prenosom v nacionalno zakonodajo se morajo odslužena električna orodja zbirati ločeno in odstraniti na okolju prijazen način. Prav tako se morajo v skladu z Direktivo 2006/66/ES pokvarjene ali odslužene akumulatorske baterije in baterije za enkratno uporabo zbirati ločeno in odstraniti na okolju prijazen način. Odpadna električna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.

Akumulatorske/običajne baterije:

Litijevi ioni:

Upoštevajte navodila v poglavju „Transport" (glejte „Transport", stran 357).

Hrvaščina

Varnostna navodila

Splošna navodila za varnost pri električnih orodjih

OPOZORILO Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacije, ki so priložene temu električnemu orodju. Neupoštevanje spodaj navedenih navodil lahko povzroči električni udar, požar in/ali resne poškodbe.

Shranite vsa varnostna opozorila in navodila za prihodnjo uporabo.

Izraz "električno orodje" v opozorilih se nanaša na električna orodja s priključkom na električno omrežje (z omrežnim kablom) in električna orodja z napajanjem na akumulatorsko baterijo (brez omrežnega kabla).
