Produkttype	Trådløs radiell gjærsag
Merke	Bosch
Modell	GCM 18V254 D Professional
Strømforsyning	Litium-ion batteri 18 V (anbefalt GBA 18V... eller ProCORE18V...)
Tomgangshastighet	4 500 o/min
Bladdiameter	254 mm
Bladboring	30 mm (eller 25,4 mm med adapter)
Bladtykkelse	1,4 - 2,5 mm
Vekt (uten batteri)	17,7 - 18,7 kg
Laser	Klasse 2, 650 nm, < 1 mW
Gjærvinkelområde (horisontal)	-48° til +48°
Skråvinkelområde (vertikal)	Venstre og høyre (opptil 47°)
Maksimal skjærekapasitet (0°/0°)	90 x 305 mm
Minimum skjærekapasitet (uten skrutvinge)	100 x 40 mm
Hovedfunksjoner	Radiell skjæring (trekk), gjæringsskjæring, skråskjæring, laserstyring, dybdeanslag for riller, antisvinganordning, støvsuging
Vedlikehold og rengjøring	Rengjør regelmessig ventilasjonssporene, pendelbeskyttelsesdekselet og gliderullen; bytt ut slitte splintbeskyttere; bruk en børste eller trykkluft
Sikkerhet	Pendelbeskyttelsesdeksel, transportlås, transportsikring, bladbrems, beskyttelse mot utilsiktet oppstart
Reservedeler og reparerbarhet	Reservedeler tilgjengelig via Bosch service; reparasjon hos autoriserte verksteder; 10-sifret serienummer kreves
Generell informasjon	Bruksanvisning tilgjengelig som PDF på notice-facile.com; Bosch kundeservice: 0970821226 (Frankrike)

Ofte stilte spørsmål - GCM 18V254 D Professional BOSCH

Hvordan skifter jeg sagbladet på Bosch GCM 18V254 D?

Fjern først batteriet. Vipp pendelbeskyttelsesdekselet bakover og hold det. Bruk unbrakonøkkelen (6 mm) til å skru ut innvendig sekskantskrue (venstregjenger) mens du aktiverer spindellåsen. Fjern klemmeflensen og bladet. Monter det nye bladet i riktig skjæreretning, og skru deretter godt til.

Hva er maksimale dimensjoner på emner denne sagen kan skjære?

Ved 0° gjæring og 0° skråvinkel er maksimal høyde 90 mm og bredde 305 mm. Med vinkler varierer dimensjonene; for eksempel, ved 45° gjæring på begge sider er maksimal høyde 55 mm og bredde 215 mm.

Hvordan stiller jeg inn gjærvinkelen på GCM 18V254 D?

Løsne låseknappen (16). Trekk spaken (17) for standardvinkler (innklipp ved 15°, 22,5°, 30°, 45°). For fri vinkel, trekk spaken og trykk på låsetappen (15) for å frigjøre rotasjonen, og drei bordet til ønsket vinkel. Stram deretter knappen.

Kan denne sagen skjære aluminium?

Ja, med et egnet sagblad. Merk: Fjern støvposen ved skjæring av aluminium for å unngå brannfare. Bruk en egnet støvsuger.

Hvordan bruker jeg laseren på sagen?

Trykk lett på av/på-bryteren (6) uten å trykke på innkoblingssperren. To laserstråler markerer skjærelinjen. Plasser emnet slik at merket ditt er mellom de to linjene.

Hvilket batteri skal jeg bruke med GCM 18V254 D?

Bruk Bosch 18 V batterier av typen GBA 18V... eller ProCORE18V... Anbefalte ladere er GAL 18... eller GAX 18... (se tekniske data). Lad kun ved temperaturer mellom 0 og +35 °C.

Hvordan transportere sagen trygt?

Fjern batteriet. Løsne klemskruen på den radielle innretningen, trekk verktøysarmen helt frem og lås den. Vipp verktøysarmen ned til transportsikringen aktiveres. Bruk transportbøylen eller de innfelte håndtakene.

Hva gjør jeg hvis sagbladet setter seg fast i emnet?

Stopp sagen umiddelbart. Vent til alle bevegelige deler har stoppet helt, og koble deretter fra batteriet. Løsne deretter det fastklemte materialet. Kontroller at bladet ikke er skadet og at emnet er riktig festet.

Hvordan rengjøre og vedlikeholde gjærsagen?

Fjern batteriet før alt vedlikehold. Rengjør regelmessig ventilasjonssporene, pendelbeskyttelsesdekselet og gliderullen med en børste eller trykkluft. Bytt ut slitte splitbeskyttere. Kontroller laseren med jevne mellomrom.

Hvor finner jeg reservedeler og kundeservice?

Reservedeler er tilgjengelige på Bosch Professional-nettstedet (www.bosch-pt.com) eller via Bosch kundeservice. I Frankrike, kontakt 0970821226 (kundeservice) eller e-post: [e-mail]. Oppgi apparatets 10-sifrede referanse.

BRUKSANVISNING GCM 18V254 D Professional BOSCH

Les alle sikkerhetsadvarslene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet.

Symboler og deres betydning

Laserstråling

Ikke se inn i strålen

Symboler og deres betydning

Elektroverktøyet må kun transporteres ved å gripe tak i de merkede stedene (fordypningene i grepet) eller i transportgrepet.

Produkt- og ytelsesbeskrivelse

Elektroverktøyets ytelse er konstruert for å sage i hardt og mykt tre samt spon- og fiberplater.

Oppsuging med ekstern støvsuger

Støvsugeren må være egnet for materialet som skal suges opp.

Innsetting av sagblad

Merk: Av sikkerhetsgrunner kan ikke på/av-knappen (6) låses, men må trykkes ned og holdes nede så lenge sagen er i drift.

Slå av

Når du vil slå av, må du slippe på/av-knappen (6).

Saging

Fjerning av laserbeskyttelsesdekselet (se bilde T2)

Løsne de to skruene (55) på laserbeskyttelsesdekselet (8) med unbrakonøkkelen/kaervskrutrekkeren (43), og fjern laserbeskyttelsesdekselet.

Innstilling av sideavviket når verktøyarmen beveges (se bilde T3-T4)

Vedlikehold og service

Vedlikehold og rengjøring

Kundeservice og bruksrådgivning

Fjerning av batteri

Observer illustrasjonen av leveranseomfanget i begynnelsen av bruksanvisningen.

Montering av sagbladet

Tiltak for å redusere støy

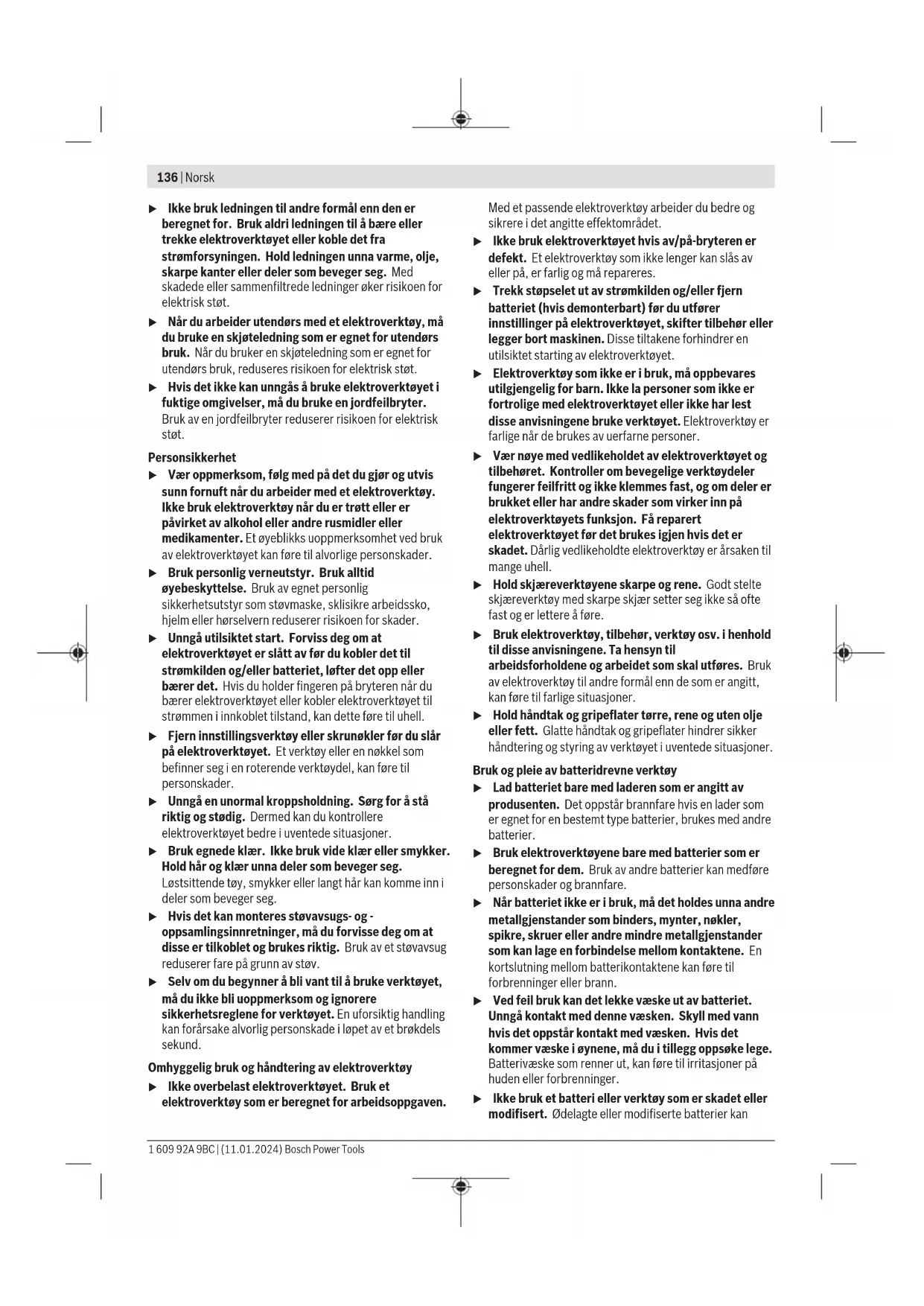

Les alle sikkerhetsadvarslene, instruksjonene, illustrasjonene og

spesifikasjonene som følger med dette

elektroverktøyet. Manglende overholdelse av advarslene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta godt vare på alle advarslene og all informasjonen.

Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy.

Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot og dårlig lys innebærer en stor fare for uhell. Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp. Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke forandres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på passende stikkontakter, reduserer risikoen for elektrisk støt. Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er stor fare for elektrisk støt hvis kroppen din er jordet. Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.

Gjelder kun for EU-land:

Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader. Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselsvern reduserer risikoen for skader. Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader. Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. Hvis det kan monteres støvavsugs- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv. Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

Omsorgsfull bruk og håndtering av elektroverktøy

Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven.

Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.

Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på er farlig og må repareres. Trekk støpselet ut av stikkontakten og/eller fjern batteriet (hvis det er demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet start av elektroverktøyet. Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller som ikke har lest disse anvisningene, bruke verktøyet. Elektroverktøy er farlige når de brukes av uerfarne personer. Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner. Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.

Bruk og pleie av batteridrevne verktøy

Lad batteriet bare med laderen som er angitt av produsenten. Det oppstår brannfare hvis en lader som er egnet for en bestemt type batterier, brukes med andre batterier. Bruk elektroverktøyene bare med batterier som er beregnet for dem. Bruk av andre batterier kan medføre personskader og brannfare. Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spikre, skruer eller andre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. Ved feil bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Skyll med vann hvis det oppstår kontakt med væsken. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger. - Ikke bruk et batteri eller verktøy som er skadet eller modifisert. Ødelagte eller modifiserte batterier kan

oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon eller fare for personskade.

• Ikke utsett batteriet eller verktøyet for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130 °C kan føre til eksplosjon. Følg alle anvisningene for lading, og lad ikke batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen. Feil lading eller lading ved temperaturer utenfor det spesifiserte temperaturområdet kan skade batteriet og øke brannfaren.

Service

Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet. Ikke utfør vedlikehold på skadde batterier. Vedlikehold av batterier skal alltid utføres av produsenten eller godkjente forhandlere.

Sikkerhetsanvisninger for gjæringssager

Gjæringssager er beregnet for saging av tre eller trelignende produkter. De kan ikke brukes med slipeskiver for saging av jernholdige materialer som stenger, stag, bolter osv. Slipestøv fører til at bevegelige deler som det nedre vernet blokkeres. Gnister fra slipekapping vil føre til at det nedre vernet, innleggsskinnen og andre plastdeler brenner. Støtt alltid emnet med klemmer hvis det er mulig. Hvis du støtter emnet med hånden, må du alltid holde hånden minst 100 mm fra sidene på sagbladet. Bruk ikke denne sagen til å kappe emner som er for små til at de kan spennes fast eller holdes sikkert for hånd. Hvis du holder hånden for nær sagbladet, øker faren for skade på grunn av berøring av sagbladet. Emnet må ligge an mot både anlegget og bordet. Du må ikke mate inn emnet i bladet eller sage på frihånd. Emner som ikke er festet eller som beveger seg kan slynges bort ved høy hastighet og forårsake personskader. Skyv sagen gjennom emnet. Ikke trekk sagen gjennom emnet. Når du skal sage, løfter du saghodet og trekker det over emnet uten å sage, starter motoren, trykker saghodet ned og skyver sagen gjennom emnet. Saging under trekking kan føre til at sagbladet "klatrer" på toppen av emnet og bladenheten slynges med stor kraft mot brukeren. Du må aldri legge hånden din over den planlagte kuttelinjen, verken foran eller bak sagbladet. Det er svært farlig å holde emnet med hendene i kryss, dvs. ved å holde emnet til høyre for sagbladet med venstre hånd eller omvendt. Du må ikke strekke hånden over kanten nærmere enn 100 mm fra en av sidene på sagbladet for å fjerne trebiter mens bladet roterer. Det kan hende du ikke ser hvor nær det roterende sagbladet er hånden din, og du kan bli alvorlig skadet.

Inspiser emnet før saging. Hvis emnet er bøyd eller skjevt, spenner du det fast med den ytre buede siden mot anlegget. Du må alltid passe på at det ikke er noe mellomrom mellom emnet, anlegget og bordet langs kuttlinjen. Bøyde eller skjeve emner kan tvinnes eller rykke seg og føre til blokkering på det roterende sagbladet under saging. Det bør ikke være noen spikre eller fremmedlegemer i emnet. Du må ikke bruke sagen før bordet er fritt for verktøy, trebiter osv., med unntak av emnet. Så rester eller løse trebiter eller andre objekter som berører det roterende bladet kan slynges ut med høy hastighet. Kapp bare ett emne om gangen. En stabel med flere emner kan ikke festes eller støttes tilstrekkelig, og kan sette seg fast i bladet eller bevege seg under saging. Sørg for å plassere eller montere gjæringssagen på en plan, stabil overflate for saging. En plan og stabil arbeidsflate reduserer faren for at gjæringssagen blir ustabil. Planlegg arbeidet. Hver gang du endrer fasings- eller gjæringsvinkelen, må du huske å kontrollere at det justerbare anlegget er riktig innstilt, slik at det støtter emnet og ikke berører bladet eller verktøyet, og beveg sagbladet et helt, simulert kutt uten emne på bordet, for å forvisse deg om at det ikke vil bli noen berøring eller fare for at anlegget sages. Sørg for tilstrekkelig støtte, som bordforlengere, sagbukker osv. hvis emnet er bredere eller lengre enn bordplaten. Emner som er lengre eller bredere enn gjæringssagen, kan velte hvis de ikke sikres godt nok. Hvis det kappede emnet velter, kan det løfte opp det nedre vernet eller slynges ut av det roterende bladet. Bruk ikke en annen person som erstatning for en bordforlenger eller som tilleggsstøtte. Hvis ikke emnet holdes stabilt, kan bladet sette seg fast, eller emnet kan flytte på seg under sagingen, slik at du og hjelperen trekkes inn i det roterende bladet. Det avkappede stykket må ikke på noen måte trykkes mot det roterende sagbladet. Hvis det sperres, for eksempel hvis det brukes lengdestoppere, kan det avkappede stykket klemmes mot bladet og bli slyngt ut med stor kraft. Bruk alltid en klemme eller festeanordning som er konstruert for å gi tilstrekkelig støtte for runde materialer som for eksempel stenger eller rør. Stenger har en tendens til å rulle under kapping, noe som gjør at bladet "biter" og emnet og hånden din kan trekkes inn i bladet. La bladet nå full hastighet før berøring av emnet. Dette reduserer faren for at emnet slynges ut. Hvis emnet eller bladet setter seg fast, må du slå av gjæringssagen. Vent til alle deler som beveger seg, har stoppet, og koble støpselet fra strømkilden og/eller fjern batteripakken. Deretter fjerner du materialet som har satt seg fast. Hvis du fortsetter å sage med et blokkert emne, kan du miste kontrollen over eller skade gjæringssagen.

Etter at du har fullført sagingen, slipper du bryteren, holder saghodet nede og venter til bladet stopper før du fjerner det avkappede stykket. Det er farlig å holde hånden nær bladet som fortsatt beveger seg. Hold godt i håndtaket når du foretar et ufullstendig kutt eller når du slipper bryteren før saghodet har nådd den nedre stillingen. Sagens bremseeffekt kan føre til at saghodet plutselig trekkes nedover og forårsaker personskade. Ikke slipp håndtaket når saghodet har nådd den nederste posisjonen. Før alltid saghodet tilbake til den øverste posisjonen for hånd. Hvis saghodet beveger seg ukontrollert, kan det medføre fare for personskader. Sørg for at arbeidsplassen alltid er ren. Materialblandinger representerer ekstra stor fare. Lettmetallstøv kan brenne eller eksplodere. Bruk ikke butte, revnede, bøyde eller skadede sagblad. I en for smal sagespalte forårsaker sagblad med butte eller galt opprettede tenner stor friksjon, fastklemming av sagbladet eller tilbakeslag. Ikke bruk sagblad av høylegert hurtigskjærende stål (HSS-stål). Slike sagblad kan lett brekke. Bruk alltid sagblad med riktig størrelse og form (diamant eller runde) på spindelhullene. Sagblad som ikke passer til festeelementene til sagen vil bli usentrert, noe som fører til at du mister kontrollen. Fjern aldri snittrester, trespon e.l. fra skjæreområdet mens elektroverktøyet går. Før verktøyarmen alltid først til hvileposisjon og slå av elektroverktøyet. Etter utført arbeid må du ikke berøre sagbladet før det er avkjølt. Sagbladet blir svært varmt i løpet av arbeidet. Det kan slippe ut damp ved skader på og ikke-forskriftsmessig bruk av batteriet. Batteriet kan brenne eller eksplodere. Sørg for forsyning av frisk luft, og oppsøk lege hvis du får besvær. Dampene kan irritere åndedrettsorganene. Batteriet må ikke åpnes. Det er fare for kortslutning. Batteriet kan bli skadet av spisse gjenstander som spiker eller skrutrekkere eller på grunn av ytre påvirkning. Resultatet kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet. Bruk batteriet bare i produkter fra produsenten. Kun slik beskyttes batteriet mot farlig overbelastning.

Beskyt batteriet mot varme, f.eks. også mot langvarig sollys og ild, skitt, vann og fuktighet. Det er fare for eksplosjon og kortslutning.

Elektroverktøyet leveres med et laser-varselskilt (se tabellen "Symboler og deres betydning"). Hvis teksten på laser-varselskiltet ikke er på ditt språk, må du lime en etikett på ditt språk over dette skiltet før du tar produktet i bruk. Gjør aldri varselskilt på elektroverktøyet ukjennelig.

Rett aldri laserstrålen mot personer eller dyr, og se ikke selv rett inn i den direkte eller reflekterte laserstrålen. Det kan føre til blending, uhell og øyeskader.

Ved øyekontakt med laserstrålen må øyet lukkes bevisst og hodet straks beveges bort fra strålen. Det må ikke gjøres endringer på laserutstyret. Du kan trygt bruke justeringsmulighetene som er beskrevet i bruksanvisningen. La ikke barn bruke elektroverktøyet uten tilsyn. De kan uforvarende blende seg selv eller andre.

Symboler

De nedenstående symbolene kan være av betydning for bruk av elektroverktøyet. Legg merke til symbolene og deres betydning. En riktig tolkning av symbolene hjelper deg med å bruke elektroverktøyet på en bedre og sikrere måte.

Symboler og deres betydning

Laserstråling. Ikke se rett inn i strålen. Laserprodukt for forbrukere klasse 2 EN 50689:2021

Pass på at hendene ikke kommer inn i sageområdet nær elektroverktøyet. Ved kontakt med sagbladet er det fare for skader.

Bruk støvmaske.

Bruk vernebriller.

Bruk hørselvern. Eksponering for støy kan redusere hørselstap.

Fareområde! Hold helst hender, fingre eller armer borte fra dette området.

Ta kun tak i elektroverktøyet på disse markerte stedene (fordypningene) eller i transporthåndtaket.

Symboler og deres betydning

Ved saging av vertikale gjæringsvinkler må de justerbare anleggsskinnene trekkes utover eller fjernes.

3601M511..

Ta hensyn til sagbladets dimensjoner. Hulldiameteren må passe uten klaring på verktøyspindelen. Hvis det er nødvendig å bruke reduksjonsstykker, må

3601M511B.

3601M5118.

reduksjonsstykkenes dimensjoner passet til tykkelsen på stambladet, sagbladets hulldiameter og diameteren på verktøyspindelen. Bruk fortrinnsvis reduksjonsstykkene som fulgte med sagbladet.

Sagbladdiameteren må stemme overens med angivelsen på symbolet.

Produktbeskrivelse og ytelsesspesifikasjoner

Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader.

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Elektroverktøyet er som fastmontert modell beregnet til saging av langsgående og tverrgående rette snitt i tre. Det er da mulig å sage med horisontale gjæringsvinkler på -48° til +48° og vertikale gjæringsvinkler på 47° (venstre side) til 47° (høyre side).

Elektroverktøyet har en effekt som gjør det egnet for saging av hardt og mykt tre, spon- og fiberplater.

Ved bruk av tilsvarende sagblad er det mulig å sage aluminiumsprofiler og plast.

Dette produktet er et laserprodukt for forbrukere i samsvar med EN 50689.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene refererer til bildet av elektroverktøyet på illustrasjonssiden.

(1) Låseskrue for uttrekkanordning

(5) Innkoblingssperre for av/på-bryter

(6) Av/på-bryter

(7) Håndtak

(8) Laserbeskyttelsesdeksel

(9) Laseråpning

(10) Pendelvernedeksel

(11) Gliderull

(12) Sagbord

(17) Spak for forhåndsinnstilling av gjæringsvinkel (horisontal)

(18) Veltebeskyttelse

(19) Laservarselskilt

(20) Hakk for standardgjæringsvinkel (horisontal)

(21) Skala for gjæringsvinkel (horisontal)

(22) Klemskrue for sagbordforlenger

(23) Sagbordforlenger

(24) Emneunderlag (kan festes fleksibelt)

(25) Fast anleggskinne

(26) Justerbar anleggsskinne

(27) Skala for gjeringsvinkel (vertikal)

(28) Vinkelindikator for gjeringsvinkel (vertikal)

(29) Sponavviser

(30) Sagblad

(31) Spindellås

(32) Batteriutløserknapp

(33) Batteri

(35) Stabiliseringsbøyle

(36) Lengdeanlegg

(37) Støvpose

(38) Justerskrue for dybdeanlegg

(39) Dybdestopper

(40) Gjengestang

(41) Skrutvinge

(42) Hull for skrutvinge

(43) Unbrakonøkkel/sporskrutrekker

(44) Låseskrue for justerbar anleggsskinne

(45) Klemhjul for gjæringsvinkel (vertikal)

(46) Låsespak for gjæringsvinkel (vertikal)

(47) Feste for emneunderlag (på elektroverktøyet)

(48) Feste for ekstra emneunderlag (på emneunderlaget)

(49) Gjengebolt

(50) Støvsugeradapter

(51) Unbrakoskrue for sagbladfeste

(52) Spennflens

(53) Indre spennflens

(54) Festeskruer for innleggsplate

(55) Skrue for laserbeskyttelsesdeksel

(56) Festeskrue for hus for laser

(59) Skrue for vinkelindikator (horizontal)

(57) Hus for laser

(60) Skrue for vinkelindikator (vertical)

(58) Vinkelindikator for gjeringsvinkel (horizontal)

(61) Formstøpte håndtak

Tekniske data

Batteridrevet kapp- og gjæringssag GCM 18V-254 D GCM 18V-254 D

Artikkelnummer	3601 M51 1...	3601 M51 1B.
		3601 M51 18.
Nominal penning V= 18 18
TomgangsturtallA)	o/min 4500 4500
Lasertype nm 650 650
	mW < 1 < 1
Laserklasse 2 2
VektB)	kg 17,7-18,7 17,7-18,7
Anbefalt omgivelsestemperatur ved lading °C 0 ... +35 0 ... +35
Tillatt omgivelsestemperatur under driftC) og ved lagring	°C -20 ... +50 -20 ... +50
Anbefalte batterier GBA 18V...	ProCORE18V...	GBA 18V...
		ProCORE18V...
Anbefalte ladere	GAL 18...	GAL 18...
	GAX 18...	GAX 18...
	GAL 36...	GAL 36...

Egnede sagbladmål

Sagbladd diameter	mm 254 254
Stambladtykkelse	mm	1,4-2,5	1,4-2,5
Boringsdiameter	mm 30	25,4

A) Målt ved 20-25°C med batteri ProCORE18V 8.0Ah. B) Avhengig av batteriet C) Begrenset ytelse ved temperatur under 0°C Verdiene kan variere avhengig av produktet, bruksområdet og miljøforholdene. Du finner mer informasjon på www.bosch-professional.com/wac. Tillatte emnemål (maksimums-/minimumsmål): (se „Godkjente arbeidsstykkemål", Side 145)

Informasjon om støy

Støyemisjon målt i henhold til EN IEC 62841-3-9.

Vanlig A-støynivå for elektroverktøyet: lydtrykknivå 97 dB(A); lydeffektnivå 106 dB(A). Usikkerhet K = 3 dB.

Bruk hørselvern!

Støyutslippsverdien som er angitt i disse anvisningene er målt iht. en standardisert målemetode og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig estimering av støyutslippet. Den angitte støyutslippsverdien representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av støyutslippet for hele arbeidstidsrommet.

For en nøyaktig vurdering av støyutslippet skal det også tas hensyn til de tidene maskinen er slått av, eller går, men ikke

faktisk er i bruk. Dette kan redusere støyutslippet for hele arbeidstidsrommet betraktelig.

Batteri

Bosch selger også batteridrevne elektroverktøy uten batteri. Det er angitt på emballasjen om et batteri følger med ditt elektroverktøy.

Lade batteriet

Bruk bare laderne som er oppført i de tekniske

spesifikasjonene. Kun disse laderne er tilpasset til Li-ion-batteriet som er brukt i elektroverktøyet.

Merknad: I samsvar med internasjonale transportforskrifter blir litium-ion-batterier levert delvis ladet. For å sikre full effekt fra batteriet må du lade det helt opp første gangs bruk.

Sette inn batteriet

For å ta ut batteriet trykker du på utløserknappen og trekker batteriet ut. Ikke bruk makt.

Batteriet har to låsetrinn som skal hindre at batteriet faller ut hvis batteriutløserknappen trykkes inn utilsiktet. Så lenge batteriet er satt inn i elektroverktøyet, holdes det i posisjon av en fjær.

Indikator for batteriladenivå

Hvis ingen lysdiode lyser etter at knappen for indikatoren for batteriets ladenivå er trykt inn, er batteriet defekt og må skiftes ut.

Batterity GBA 18V...

Lysdiode Kapasitet

Lyser kontinuerlig 3× grønt 60–100 %

Lyser kontinuerlig 2× grønt 30–60 %

Lyser kontinuerlig 1× grønt 5–30 %

Blinker 1× grønt 0–5 %

Batterity ProCORE18V...

Lysdiode Kapasitet

Lyser kontinuerlig 5× grønt 80–100 %

Lyser kontinuerlig 4× grønt 60–80 %

Lyser kontinuerlig 3× grønt 40–60 %

Lyser kontinuerlig 2× grønt 20–40 %

Lyser kontinuerlig 1× grønt 5–20 %

Blinker 1× grønt 0–5 %

Regler for optimal bruk av oppladbare batterier

Beskyt batteriet mot fuktighet og vann.

Batteriet må oppbevares ved temperatur fra -20°C til 50°C. Du må for eksempel ikke la det ligge i bilen om sommeren.

Rengjør ventilasjonsslissene på batteriet regelmessig med en myk, ren og tørr pensel.

En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut.

Følg anvisningene om kassering.

Montering

Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring.

Se illustrasjonen av leveransen i begynnelsen av bruksanvisningen.

Kontroller før første gangs bruk av elektroverktøyet om alle delene som er oppført nedenfor fulgte med:

- Kapp- og gjærsag med montert sagblad

- Klemhjul (45)

• - Justerbar anleggskinne (26)

- Skrutvinge (41)

• - Unbrakonøkkel/sporskrutrekker (43)
• Støvpose (37)

Skadede beskyttelsesinnretninger og deler må repareres eller skiftes ut på en sakkyndig måte av et godkjent fagverksted.

Montering av enkeltdeler

- Ta alle medleverte deler forsiktig ut av emballasjen. - Fjern all emballasjen til elektroverktøyet og tilbehøret som ble levert sammen med verktøyet. - For å gjøre det lettere å montere delene som følger med, må du kontrollere at elektroverktøyet er i transportstilling.

Montere emneunderlag (se bilde A1)

Emneunderlagene (24) kan plasseres til venstre, høyre eller foran på elektroverktøyet. Det fleksible festesystemet gir mulighet til mange forskjellige forlengelses- eller utvidelsesvarianter (se bilde G).

• Alt etter behov setter du emneunderlaget (24) i festene (47) på elektroverktøyet eller i festene (48) til det andre emneunderlaget. Bær aldri elektroverktøyet ved å holde i emneunderlagene.

Transporter elektroverktøyet bare ved bruk av transportinnretningene.

Montere klemhjulet (se bilde A2)

Klemhjulet (45) låser den innstilte vertikale gjæringsvinkelen og er nødvendig for sikker drift.

- Skru av sekskantmutteren på gjengebolten (49). - Skru klemhjulet (45) med urviseren på gjengebolten (49), og stram det.

Montere den justerbare anleggsskinnen (se bilde A3)

Den justerbare anleggsskinnen (26) må monteres for saging. - Skyv anleggsskinnen (26) i det tilsvarende sporet til høyre for sagbladet, og stram låseskruen (44).

Den flate delen på anleggsskinnen må vende inn mot sagbladet.

Stasjonær eller fleksibel montering

For sikker bruk må du montere elektroverktøyet på en jevn og stabil arbeidsflate (f.eks. arbeidsbenk).

Montering på en arbeidsflate (se bilde B1-B2)

Fest elektroverktøyet på arbeidsflaten med en egnet skrueforbindelse. Bruk hullene (13).

eller

• Spenn fast føttene til elektroverktøyet på arbeidsflaten med vanlige skrutvinger.

Montering på et Bosch-arbeidsbord

GTA-arbeidsbordene fra Bosch har høydejusterbare ben, slik at elektroverktøyet holdes sikkert på plass uansett underlag. Arbeidsbordenes emneholdere fungerer som støtte for lange emner.

Les gjennom alle advarsler og instrukser som fulgte med arbeidsbenken. Feil ved overholdelsen av advarslene og instruksene kan medføre elektriske støt, brann og/eller alvorlige skader. Sett arbeidsbenken korrekt opp før du monterer elektroverktøyet. En feilfri oppbygging er viktig for å forhindre at benken bryter sammen. - Monter elektroverktøyet i transportstilling på arbeidsbenken.

Fleksibel oppstilling (anbefales) (se bilde B3)

Hvis det i unntakstilfeller ikke er mulig å montere elektroverktøyet på en plan og stabil arbeidsflate, kan du plassere det med veltebeskyttelse som hjelp.

Uten veltebeskyttelsen står ikke elektroverktøyet stabilt, og det kan velte, spesielt ved saging av maksimale horisontale og/eller vertikale gjæringsvinkler. - Drei veltebeskyttelsen (18) bakover eller utover til elektroverktøyet står rett på arbeidsflaten.

Støv-/sponavsuging

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring el

Innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten.

Visse typer støv, som eike- eller bøkestøv, gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeiding (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk.

• Bruk helst et støvavsug som er egnet for dette materialet.
• Sørg for god ventilasjon av arbeidsplassen. Det anbefales å bruke en støvmaske med filterklasse P2.

Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.

Unngå støv på arbeidsplassen. Støv kan lett antennes.

Støv-/sponavsuget kan blokkeres av støv, spon eller avbrukne deler på arbeidsstykket.

- Slå av elektroverktøyet, og ta ut batteriet. - Vent til sagbladet har stanset helt. - Finn årsaken til blokkeringen og fjern den.

Eget avsug (se bilde C)

For å samle opp spon på en enkel måte bruker du støvposen (37) som følger med.

• Sett transporthåndtaket (3) loddrett.
• Sett støvposen (37) på støvseradapteren (50), og drei den slik at tappen til støvposen festes i utsparingen på støvseradapteren.

Støvposen må aldri berøre de bevegelige delene av verktøyet under saging.

Tøm støvposen i tide.

Kontroller og rengjør støvposen etter hver bruk. For å unngå brannfare må du fjerne støvposen ved saging av aluminium.

Eksternt avsug

For støvavsug kan du også koble en støvsugerslange (Ø 35 mm) til støvsugeradapteren (50).

Koble støvsugerslangen til støvsugeradapteren (50).

Støvsugeren må være egnet til materialet som skal bearbeides.

Ved oppsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger.

Skifte sagblad (se bilde D1–D4)

Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f.eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring. Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse. Bruk vernehansker ved montering av sagbladet.

Berøring av sagbladet medfører fare for skader.

Bruk kun sagblad med en maksimal godkjent hastighet som er høyere enn elektroverktøyets tomgangsturtall.

Bruk kun sagblad som tilsvarer de tekniske dataene som er angitt i denne bruksanvisningen og som er kontrollert iht. EN 847-1 og tilsvarende markert.

Bruk kun sagblad som anbefales av elektroverktøyprodusenten og som er egnet for det materialet du vil bearbeide. Dette hindrer overoppheting av sagtennene under sagingen.

Demontering av sagbladet

• Sett elektroverktøyet i arbeidsstilling.
• Sving pendelvernedekselet (10) bakover, og hold det i denne posisjonen. Drei unbrakoskruen (51) med unbrakonøkkelen (6 mm) (43), og trykk samtidig på spindellåsen (31) til den går i lås.
• Fortsett å trykke på spindellåsen (31), og skru ut unbrakoskruen (51) mot urviseren (venstregjenger!). – Ta av spennflensen (52). – Ta ut sagbladet (30). – For pendelvernedekselet langsomt ned igjen.

Montering av sagbladet

Ved montering må du passe på at tennenes skjæreretning (pilretning på sagbladet) stemmer overens med pilretningen på vernedekselet!

Om nødvendig må alle deler som skal monteres rengjøres før innbyggingen.

- Sving pendelvernedekselet (10) bakover, og hold pendelvernedekselet i denne posisjonen. - Sett det nye sagbladet på den indre spennflensen (53). - Sett på spennflensen (52) og unbrakoskruen (51). Trykk på spindellåsen (31) til den låses, og stram unbrakoskruen mot urviseren. - Før pendelvernedekselet langsomt ned igjen.

Bruk

Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f.eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring. Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse.

Transportsikring (se bilde E)

Transportsikringen (34) gjør det lettere å transportere elektroverktøyet til forskjellige brukssteder.

Avsikring av elektroverktøyet (arbeidsstilling)

• Trykk verktøyarmen litt ned med håndtaket (7) og avlast transportsikringen (34). Trekk transportsikringen (34) helt ut. - Før verktøyarmen langsomt oppover.

Sikring av elektroverktøyet (transportstilling)

Løsne låseskruen (1) hvis denne blokkerer uttrekkanordningen (2). Trekk verktøyarmen helt frem, og trekk til låseskruen igjen for å låse uttrekkanordningen. - Trekk dybdeanlegget (39) oppover. - For å låse sagbordet (12) strammer du låseknotten (16). Sving verktøyarmen med håndtaket (7) ned til transportsikringen (34) kan trykkes helt inn.

Verktøyarmen er nærmest last for transport.

Arbeidsforberedelse

For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille dem.

Hertil trenger du erfaring og tilsvarende spesialverktøy.

Et Bosch-serviceverksted utfører disse arbeidene raskt og pålitelig.

Forlenge/utvide sagbordet (se bilde F-G)

Lange og tunge emner må støttes eller noe må legges under på den frie enden. Sagbordet kan utvides på venstre eller høyre side ved bruk av sagbordforlengerne (23). -Løsne klemskruen (22). -Trekk sagbordforlengeren (23) ut til ønsket lengde. Sagbordforlengeren festes ved at du strammer klemskruen (22) igjen. Det fleksible festesystemet til emneunderlagene (24) gir mulighet til mange forskjellige forlengelses- eller utvidelsesvarianter. - Alt etter behov setter du emneunderlaget (24) i festene (47) på elektroverktøyet eller i festene (48) til det andre emneunderlaget. Bær aldri elektroverktøyet ved å holde i emneunderlagene.

Transporter elektroverktøyet bare ved bruk av transportinnretningene.

Flytte anleggskinnen (se bilde H)

Ved saging av horisontale og/eller vertikale gjæringsvinkler må du, avhengig av sagretningen, trekke den venstre eller høyre justerbare anleggskinnen (26) utover eller fjerne den helt.

Vertikal gjæringsvinkel	Horizontal gjæringsvinkel
0°-22,5°(venstre/høyre)	>0°	-Løsne den venstre/høyre lageskruen (44).-Trekk den venstre/høyre justerbare anleggsskinnen (26) helt ut.
22,5°-47°(venstre/høyre)	≤48°(venstre/høyre)	-Løsne den venstre/høyre lageskruen (44).-Trekk den venstre/høyre justerbare anleggsskinnen (26) helt ut.-Løft den justerbare anleggsskinnen opp og bort.

Feste emnet (se bilde I)

For å oppnå en optimal arbeidssikkerhet må emnet alltid spennes fast.

Ikke bearbeid emner som er for små til å kunne spennes fast.

-Trykk emnet godt fast mot anleggsskinnene (26) og (25). - Sett skrutvingen (41) som fulgte med, i et av borehullene (42) som er beregnet for dette formålet. -Tilpass skrutvingens gjengestang (40) til emnehøyden. - Stram gjengestangen (40), og fest dermed emnet.

Innstilling av horisontal gjæringsvinkel

Stille inn horisontal standardgjæringsvinkel (se bilde J)

Det er hakk (20) på sagbordet, beregnet for rask og nøyaktig innstilling av horisontale gjæringsvinkler som brukes ofte:

venstre høyre

0°

45°; 30°; 22,5°; 15° 15°; 22,5°; 30°; 45°

• Løsne låseknotten (16) hvis den er strammet. - Trekk i spaken (17), og drei sagbordet (12) mot venstre eller høyre til ønsket hakk.
• Slipp deretter armen. Armen må da følbart gå i lås i kervet.
• Stram låseknotten (16) igjen.

Stille inn ønskede horisontale gjæringsvinkler (se bilde K)

Den horisontale gjæringsvinkelen kan stilles inn i et område fra 48° (venstre side) til 48° (høyre side). - Løsne låseknappen (16) hvis den er strammet. - Trekk i spaken (17), og trykk samtidig på låseklemmen (15) til den låses i sporet som er beregnet for denne. Da blir sagbordet fritt bevegelig. Drei sagbordet (12) mot venstre eller høyre med låseknappen til vinkelindikatoren (58) viser ønsket horisontal gjæringsvinkel. - Stram låseknappen (16) igjen. - For å låse opp spaken (17) igjen (for innstilling av horisontale standard gjæringsvinkler) trekker du spaken opp.

Låseklemmen (15) går tilbake til opprinnelig posisjon og spaken (17) kan igjen låses i hakkene (20).

Innstilling av vertikal gjæringsvinkel

Den vertikale gjæringsvinkelen kan stilles inn i et område fra 47° (venstre side) til 47° (høyre side). For rask og nøyaktig innstilling av vertikale gjæringsvinkler som brukes ofte er det beregnet faste posisjoner for vinklene 0°, 22,5° og 45°. - Kontroller at klemhjulet (45) er montert (se „Montere klemhjulet (se bilde A2)“, Side 142).

Stille inn vertikale standardgjæringsvinkler (se bilde L)

Trekk de justerbare anleggsskinnene (26) helt ut, eller fjern dem helt.

• Løsne klemhjulet (45). Trekk låsespaken (46) helt ut, og lås den i frihjulsstillingen. Dermed kan du bruke hele det vertikale gjæringsvinkelområdet (venstre og høyre).
• Sving verktøyarmen mot venstre eller høyre med håndtaket (7) til vinkelindikatoren (28) viser den ønskede vertikale standardgjæringsvinkelen. Drei på låsespaken (46). Låsespaken må låses merkbart i posisjonen for den ønskede vertikale standardgjæringsvinkelen.
• Stram klemhjulet (45) igjen.

Innstilling av ønskede vertikale gjæringsvinkler

Trekk de justerbare anleggsskinnene (26) helt ut, eller fjern dem helt. - Løsne klemhjulet (45). - Trekk låsespaken (46) helt ut, og lås den i frihjulsstillingen.

Dermed kan du bruke hele det vertikale gjæringsvinkelområdet (venstre og høyre).

Sving verktøyarmen mot venstre eller høyre med håndtaket (7) til vinkelindikatoren (28) viser den ønskede gjæringsvinkelen. - Stram klemhjulet (45) igjen.

Igangsetting

Stram alltid låseknappen (16) og klemhjulet (45) helt før saging. Sagbladet kan ellers kile seg fast i emnet.

Slå på (se bilde M)

- For å slå på elektroverktøyet skyver du først innkoblingssperren (5) til midten og trykker deretter på av/på-bryteren (6) og holder den inne.

Merknad: Av sikkerhetsgrunner kan av/på-bryteren (6) låses, men må holdes kontinuerlig inne under drift.

Utkobling

- For å slå av slipper du av/på-bryteren (6).

Saging

Generelle informasjoner om saging

Stram alltid låseknappen (16) og klemhjulet (45) helt før saging. Sagbladet kan ellers kile seg fast i emnet. Ved alle snitt må du først passe på at sagbladet aldri kan berøre anleggsskinnen, skrutvingene eller andre maskindeler. Fjern eventuelt monterte hjelpeanlegg eller tilpass disse på tilsvarende måte.

Beskyt sagbladet mot slag og støt. Ikke utsett sagbladet for trykk fra siden.

Må bare brukes til saging av materialer som er i overensstemmelse med forskriftsmessig bruk.

Ikke bearbeid deformerte arbeidsstykker. Arbeidsstykker må alltid ha en rett kant som anleggsskinner kan legges mot. Lange og tunge emner må støttes eller noe må legges under på den frie enden.

Sørg for at pendelvernedekselet fungerer riktig og kan beveges fritt. Pendelvernedekselet må åpnes når verktøyarmen føres nedover. Når verktøyarmen føres oppover, må pendelvernedekselet lukke seg over sagbladet igjen og låses i den øverste posisjonen til verktøyarmen.

Brukerens plassering (se bilde N)

riangleright Ikke still deg opp på linje med sagbladet foran elektroverktøyet, men alltid litt på siden av sagbladet. Slik er kroppen din beskyttet mot et mulig tilbakeslag.

- Hold hender, fingre og armer borte fra det roterende sagbladet. - Ikke legg hendene i kors foran verktøyarmen.

Saging med trekkebevegelse

• For saging ved hjelp av uttrekksanordningen (2) (brede emner) løsner du låseskruen (1) hvis dette er strammet.
• Still inn ønsket horisontal og/eller vertikal gjæringsvinkel ved behov. - Trykk emnet godt fast mot anleggsskinnene (25) og (26).
• Spenn emnet fast i henhold til målene. - Trekk verktøyarmen så langt bort fra anleggsskinnene (25) at sagbladet er foran emnet. - Slå på elektroverktøyet. - Før verktøyarmen langsomt ned med håndtaket (7). - Trykk verktøyarmen i retning anleggsskinnene (25) og (26), og sag jevnt gjennom emnet. - Slå av elektroverktøyet og vent til sagbladet er helt stanset. - Før verktøyarmen langsomt oppover.

Saging uten trekkbevegelse (kapping) (se bilde O)

• For saging uten trekkbevegelse (små emner) løsner du låseskruen (1) hvis den er strammet. Skyv verktøyarmen i retning anleggsskinnen (25) helt til den stopper, og stram låseskruen (1) igjen.
• Still inn ønsket horisontal og/eller vertikal gjæringsvinkel ved behov. - Trykk emnet godt fast mot anleggsskinnene (25) og (26).
• Spenn emnet fast i henhold til målene. - Slå på elektroverktøyet. - Før verktøyarmen langsomt ned med håndtaket (7).
• Sag gjennom emnet med jevn fremføring. Slå av elektroverktøyet og vent til sagbladet er helt stanset. Før verktøyarmen langsomt oppover.

Arbeidshenvisninger

Markere sagelinjen (se bilde P)

To laserstråler viser sagbladets sagelinje. Dermed kan du plassere emnet helt nøyaktig for sagingen, uten at pendelvernedekselet må åpnes.

• Du gjør dette ved å slå på laserstrålene ved å trykke kort på av/på-knappen (6), uten å trykke på innkoblingssperren (5).
• Plasser markeringen din på emnet mellom de to laserlinjene.

Merknad: Kontroller før saging at sagelinjen fortsatt vises riktig (se „Justering av laseren“, Side 145). Laserstrålene kan f.eks. forskyves av vibrasjoner ved intensiv bruk.

Godkjente arbeidsstykkemål

Maksimal emnestørrelse:

Horizontal gjæringsvinkel	Vertikal gjæringsvinkel	Høyde x bredde [mm]
0° 0° 90 x 305
45° (venstre/ høyre)	0° 90 x 215
45° (venstre) 45° (venstre) 55 x 215
45° (høyre) 45° (høyre) 30 x 215
0° 45° (venstre) 55 x 305
0° 45° (høyre) 30 x 305

Minste emnestørrelse (= alle emner som kan spennes fast til venstre eller høyre for sagbladet med skrutvingen som følger med (41)): 100 x 40 mm (lengde x bredde)

Maksimal sagedybde (0° / 0°) .. 90 mm

Stille inn dybdeanlegget (sage spor) (se bilde Q)

Med det venstre eller høyre lengdeanlegget (36) er det enkelt å sage like lange emner.

Drei lengdeanlegget (36) oppover. Still inn sagbordforlengeren (23) på ønsket emnelengde.

Spesielle emner

Ved saging av buede eller urunde arbeidsstykker må disse sikres ekstra mot gliding. Påskjæringskanten må det ikke oppstå en spalte mellom arbeidsstykker, anleggsskinnene og sagbordet.

Om nødvendig må du lage spesielle holdere.

Skifte innleggsplater (se bilde S)

Innleggsplatene (14) kan bli slitt etter lengre bruk av elektroverktøyet.

Skift ut defekte innleggsplater.

• Sett elektroverktøyet i arbeidsstilling. Skru ut skruene (54) med en vanlig stjerneskrutrekker, og ta ut den gamle innleggsplaten (14).
• Legg inn den nye innleggsplaten, og stram skruene (54) igjen.

Justering av laseren

Merknad: Elektroverktøyet må være koblet til strømforsyningen når laserfunksjonen skal testes.

Mens du justerer laseren (f.eks. ved bevegelse av verktøyarmen) må du aldri trykke på av/på-bryteren. En utilsiktet start av elektroverktøyet kan føre til personskader.

• Sett elektroverktøyet i arbeidsstilling. Drei sagbordet (12) til hakket (20) for 0°. Spaken (17) må låses ordentlig i hakket.

For å sikre presise snitt må du etter intensiv bruk kontrollere laserstrålene og eventuelt stille inn på nytt.

Da trenger du erfaring og tilsvarende spesialverktøy.

Et Bosch-serviceverksted utfører disse arbeidene raskt og pålitelig.

Kontrollere (se bilde T1)

• Tegn en rett sagelinje på emnet. - Før verktøyarmen langsomt ned med håndtaket (7).
• Rett emnet slik at tennene til sagbladet er i flukt med sagelinjen.
• Hold emnet fast i denne posisjonen, og før verktøyarmen langsomt opp igjen.
• Spenn emnet fast. - Slå på laserstrålene med bryteren (6) uten å trykke på innkoblingssperren (5).

Laserstrålene må over hele lengden og på høyre og venstre side være i samme avstand fra den avmerkede sagelinjen på emnet, også når verktøyarmen føres ned.

Ta av laserbeskyttelsesdekselet (se bilde T2)

Løsne de to skruene (55) til laserbeskyttelsesdekselet (8) med unbrakonøkkelen/sporskrutrekkeren (43), og fjern laserbeskyttelsesdekselet.

Stille inn sideavviket når verktøyarmen beveges (se bilde T3-T4)

• Løsne festeskruen (56) (ca. 1-2 omdreininger). Ikke skru skruen helt ut. Flytt huset til laseren (57) mot høyre eller venstre til laserstrålene ikke lenger har noe avvik til siden når verktøyarmen beveges nedover. - Hold huset til laseren (57) i denne posisjonen, og stram festeskruen (56) igjen.
• Fest laserbeskyttelsesdekselet (8) igjen.

Kontrollere og justere de grunnleggende innstillingene

For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille dem.

Hertil trenger du erfaring og tilsvarende spesialverktøy. Et Bosch-serviceverksted utfører disse arbeidene raskt og pålitelig.

Stille inn vinkelindikatoren (horisontal) (se bilde U)

• Sette elektroverktøyet i arbeidsstilling. Drei sagbordet (12) til hakket (20) for 0° . Spaken (17) må låses ordentlig i hakket.

Kontrollere

Vinkelindikatoren (58) må være på linje med 0° -merket på skalaen (21).

Innstilling

• Løsne skruen (59) med en stjerneskrutrekker, og rett inn vinkelindikatoren langs 0° -merket. -Trekk skruen fast igjen.

Stille inn vinkelindikatoren (vertikal) (se bilde V)

• Sette elektroverktøyet i arbeidsstilling.
• Løsne klemhjulet (45). Trekk ut låsespaken (46), og still inn en vertikal gjæringsvinkel på 0° med verktøyarmen.
• Slipp låsespaken (46). Låsespaken må låses merkbart i posisjonen
• Stram klemhjulet (45) igjen.

Kontrollere

Vinkelindikatoren (28) må være på linje med 0° -merket på skalaen (27).

Innstilling

• Løsne skruen (60) med en stjerneskrutrekker, og rett inn vinkelindikatoren langs 0° -merket. -Trekk skruen fast igjen.

Transport av elektronverktøyet (se bilde W)

Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring. Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse. For transport av elektroverktøyet må du gjøre følgende: - Løsne låseskruen (1) hvis den er strammet. Trekk verktøyarmen helt frem, og stram låseskruen igjen. - Kontroller at dybdeanlegget (39) er svingt helt bakover og at justeringsskruen (38) ikke berøres noe når verktøyarmen beveges. - Sett elektroverktøyet i transportstilling. - Fjern alle tilbehørsdelene som ikke kan monteres fast på elektroverktøyet. Legg om mulig ubenyttede sagblad i en lukket beholder under transport. - Sett transporthåndtaket (3) loddrett. - Bær elektroverktøyet med transporthåndtaket (3) eller de støpte håndtakene (61) på sidene på sagbordet. Bruk bare transportanordningene, aldri beskyttelsesanordningene eller emneunderlaget, når du skal transportere elektroverktøyet.

Service og vedlikehold

Vedlikehold og rengjøring

Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring.

Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert.

Vernedekselet må alltid bevege seg fritt og kunne stenges automatisk. Hold derfor området rundt vernedekselet alltid rent.

Fjern støv og spon etter hver arbeidsoperasjon ved å blåse gjennom med trykkluft eller bruke en pensel.

Rengjør gliderullen (11) jevnlig.

Tiltak til støydemping

Produsentens tiltak:

• Mykstart

Levering med et spesielt støyreduserende sagblad Brukerens tiltak: - Vibrasjonssvak montering på en stabil arbeidsflate - Bruk av sagblad med støyreduserende funksjoner - Regelmessig rengjøring av sagblad og elektroverktøy

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com

Bosch kundeveiledningsteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.

De anbefalte li-ion-batteriene underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.

Ved forsendelse gjennom tredjeparter (f.eks. lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.

Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Ta også hensyn til videreførende nasjonale forskrifter.

Deponering

Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Ifølge det europeiske direktivet 2012/19/EU om brukt elektrisk og elektronisk utstyr og gjennomføringen av dette i nasjonalt lovverk må elektroverktøy som ikke lenger kan brukes, og ifølge det europeiske direktivet 2006/66/EC må defekte eller brukte oppladbare batterier / engangsbatterier, sorteres og gjenvinnes på en miljøvennlig måte.

Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helserisiko på grunn av eventuelle farlige stoffer.
