Produkttyp	Akku-Kapp- und Gehrungssäge
Marke	Bosch
Modell	GCM 18V254 D Professional
Stromversorgung	Lithium-Ionen-Akku 18 V (empfohlen GBA 18V... oder ProCORE18V...)
Leerlaufdrehzahl	4 500 U/min
Sägeblattdurchmesser	254 mm
Sägeblattbohrung	30 mm (oder 25,4 mm mit Adapter)
Sägeblattstärke	1,4 - 2,5 mm
Gewicht (ohne Akku)	17,7 - 18,7 kg
Laser	Klasse 2, 650 nm, < 1 mW
Gehrungswinkelbereich (horizontal)	-48° bis +48°
Neigungswinkelbereich (vertikal)	Links und rechts (bis 47°)
Maximale Schnittleistung (0°/0°)	90 x 305 mm
Minimale Schnittleistung (ohne Spannvorrichtung)	100 x 40 mm
Hauptfunktionen	Radialer Schnitt (Zugfunktion), Gehrungsschnitt, Schrägschnitt, Laserführung, Tiefenanschlag für Nuten, Kippschutz, Staubabsaugung
Wartung und Reinigung	Reinigen Sie regelmäßig die Lüftungsschlitze, die Pendelschutzhaube und die Gleitrolle; wechseln Sie verschlissene Splitterabweiser; verwenden Sie einen Pinsel oder Druckluft
Sicherheit	Pendelschutzhaube, Transportverriegelung, Transportsicherung, Sägeblattbremse, Wiederanlaufschutz
Ersatzteile und Reparierbarkeit	Ersatzteile erhältlich über den Bosch-Kundendienst; Reparatur durch autorisierte Servicezentren; 10-stellige Seriennummer erforderlich
Allgemeine Informationen	Bedienungsanleitung als PDF auf notice-facile.com erhältlich; Bosch-Kundendienst: 0970821226 (Frankreich)

Häufig gestellte Fragen - GCM 18V254 D Professional BOSCH

Wie wechsle ich das Sägeblatt an der Bosch GCM 18V254 D?

Entfernen Sie zuerst den Akku. Schwenken Sie die Pendelschutzhaube nach hinten und halten Sie sie fest. Lösen Sie mit dem Sechskantschlüssel (6 mm) die Innensechskantschraube (Linksgewinde) und betätigen Sie gleichzeitig die Spindelarretierung. Entfernen Sie den Spannflansch und das Sägeblatt. Setzen Sie das neue Sägeblatt unter Beachtung der Schnittrichtung ein und ziehen Sie die Schraube fest.

Was sind die maximalen Abmessungen der Werkstücke, die diese Säge schneiden kann?

Bei 0° Gehrung und 0° Neigung beträgt die maximale Höhe 90 mm und die Breite 305 mm. Mit Winkeln variieren die Abmessungen; z.B. bei 45° Gehrung auf beiden Seiten beträgt die maximale Höhe 55 mm und die Breite 215 mm.

Wie stelle ich den Gehrungswinkel an der GCM 18V254 D ein?

Lösen Sie den Feststellknopf (16). Ziehen Sie den Hebel (17) für die Standardwinkel (Rasten bei 15°, 22,5°, 30°, 45°). Für einen freien Winkel ziehen Sie den Hebel und drücken Sie die Verriegelungslasche (15), um die Drehung freizugeben, dann drehen Sie den Tisch auf den gewünschten Winkel. Ziehen Sie den Knopf wieder fest.

Kann diese Säge Aluminium schneiden?

Ja, mit einem geeigneten Sägeblatt. Achtung: Entfernen Sie beim Schneiden von Aluminium den Staubbeutel, um Brandgefahr zu vermeiden. Verwenden Sie einen geeigneten Sauger.

Wie verwende ich den Laser der Säge?

Betätigen Sie den Ein-/Ausschalter (6) leicht, ohne die Einschaltsperre zu drücken. Zwei Laserstrahlen zeigen die Schnittlinie an. Richten Sie das Werkstück so aus, dass Ihre Markierung zwischen den beiden Linien liegt.

Welchen Akku soll ich mit der GCM 18V254 D verwenden?

Verwenden Sie Bosch 18-V-Akkus des Typs GBA 18V... oder ProCORE18V... Empfohlene Ladegeräte sind GAL 18... oder GAX 18... (siehe technische Daten). Laden Sie nur bei Temperaturen zwischen 0 und +35 °C.

Wie transportiere ich die Säge sicher?

Entfernen Sie den Akku. Lösen Sie die Klemmschraube der Radialvorrichtung, ziehen Sie den Werkzeugarm ganz nach vorne und arretieren Sie ihn. Schwenken Sie den Werkzeugarm nach unten, bis die Transportsicherung einrastet. Verwenden Sie den Tragegriff oder die eingelassenen Griffe.

Was tun, wenn das Sägeblatt im Werkstück klemmt?

Schalten Sie die Säge sofort aus. Warten Sie, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind, und entfernen Sie dann den Akku. Befreien Sie das eingeklemmte Material. Überprüfen Sie, ob das Sägeblatt beschädigt ist und das Werkstück richtig fixiert ist.

Wie reinige und warte ich die Kappsäge?

Entfernen Sie vor der Wartung den Akku. Reinigen Sie regelmäßig die Lüftungsschlitze, die Pendelschutzhaube und die Gleitrolle mit einem Pinsel oder Druckluft. Ersetzen Sie verschlissene Splitterabweiser. Überprüfen Sie den Laser regelmäßig.

Wo finde ich Ersatzteile und Kundendienst?

Ersatzteile sind auf der Bosch Professional Website (www.bosch-pt.com) oder über den Bosch-Kundendienst erhältlich. In Frankreich kontaktieren Sie die 0970821226 (Kundendienst) oder per E-Mail: [e-mail]. Geben Sie die 10-stellige Gerätenummer an.

BEDIENUNGSANLEITUNG GCM 18V254 D Professional BOSCH

de Originalbetriebsanleitung

en Original Instructions

In Notice originale

es Manual original

pt Manual original

1

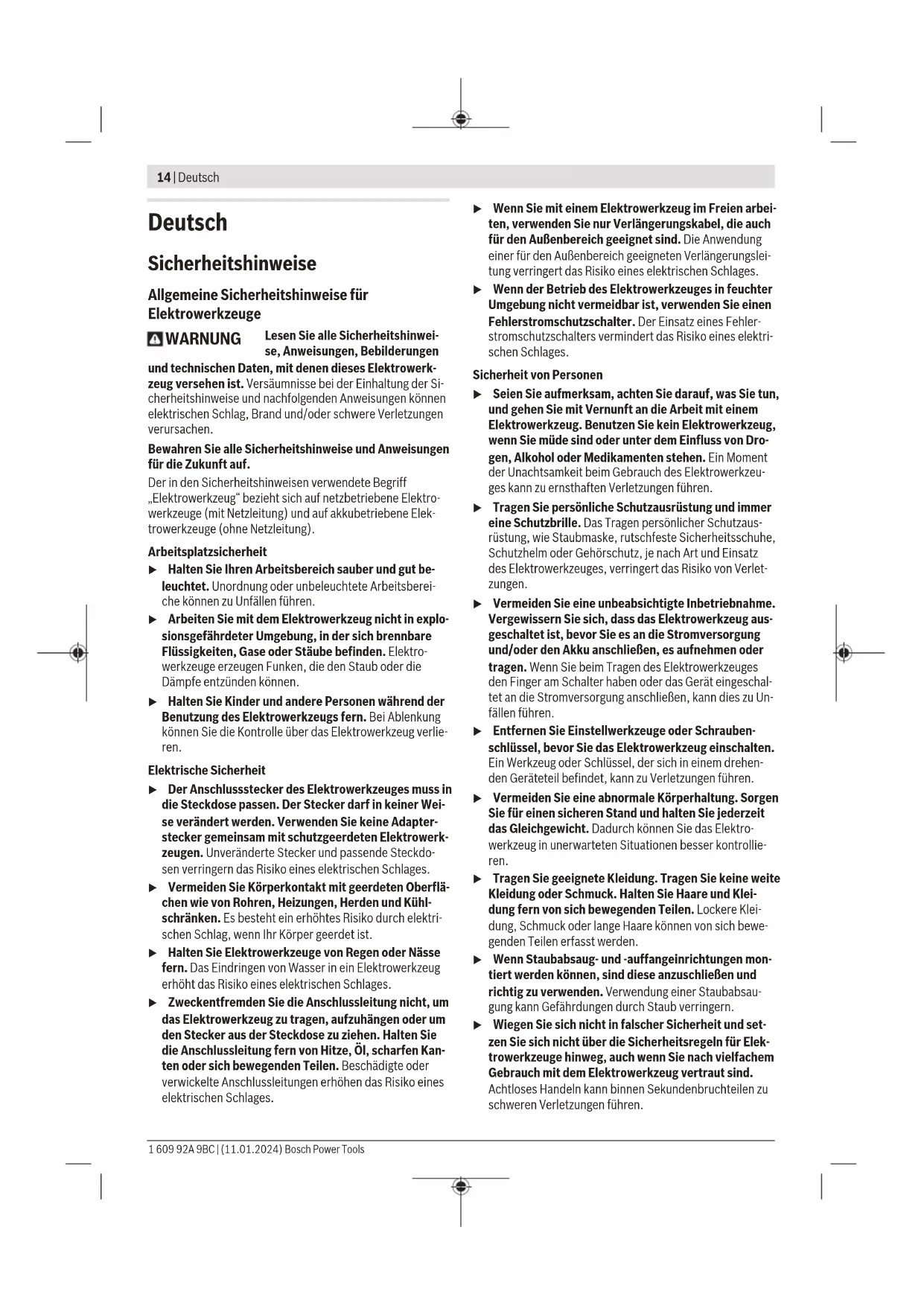

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen

und technischen Daten, mit denen diesen Elektrowerkzeug verstehen ist. Versaumnisse bei der Einhaltung der Sicherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Arbeitsplatzssicherheit

• Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
  Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieven.

Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzahngen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringgert das Risiko eines elektrischen Schlages.
  Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzusrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschatet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, sind diese anzuschlieben und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

Verwendung und Behandlung des Elektrowerkzeugs

▶ Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicher im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defect ist. Ein Elektrowerkzeug, das sich nicht mehr ein oder ausschalten lässt, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Gerateeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit dieser nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.
Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

Verwendung und Behandlung des Akkuwerkezeugs

Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
Verwenden Sie nur die darauf vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlusseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein

Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspullen. Wenn die Flüssigkeit in die Augen kommt, führen Sie zusätzliche arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
- Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130^ können eine Explosion hervorrufen.
Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkezug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgebung erhöhen.

Service

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa-rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Warten Sie niemals beschädigte Akkus. Sümttliche Wartung von Akkus sollene nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Sicherheitshinweise für Gehrungskappssagen

Gehrungskappsgen sind zum Schneiden von Holz oder holzartigen Produktiven vorgesehen, sie konnen nicht zum Schneiden von Eisenwerkstoffen wie Stäben, Stangen, Schrauben usw. verwendet werden. Abrasiver Staub führt zum Blockieren von beweglichen Teilen wie der unteren Schutzhaube. Schneidfunken verbrennen die andere Schutzhaube, die Einlegeplatte und andere Kunststoffteile.
Fixieren Sie das Werkstück nach Möglichkeit mit Zwingen. Wenn Sie das Werkstück mit der Hand festhalten, müssen Sie ihre Hand immer mindestens 100 mm von jeder Seite des Sägeblatts entfern't halten. Verwenden Sie diese Säge nicht zum Schneiden von Stücken, die zu Klein sind, um sie einzuspannen oder mit der Hand zu halten. Wenn ihre Hand zu nahe am Sägeblatt ist, besteht ein erhöhtes Verletzungsrisiko durch Kontakt mit dem Sägeblatt.
Das Werkstück muss unbeweglich sein und entweder festgespannt oder gegen den Anschlag und den Tisch gedrückt werden. Schieben Sie das Werkstück nicht in das Sägeblatt, und schneiden Sie nie „freihandig". Lose oder sich bewegende Werkstücke konnten mit hoher Geschwindigkeit Herausgeschleudert werden und zu Verletzungen führen.

16 |Deutsch

Schieben Sie die Säge durch das Werkstück. Vermeiden Sie es, die Säge durch das Werkstück zuziehen. Für einen Schnitt haben Sie den Sägekopf undziehen ihn über das Werkstück,ohne zu schaden.Dann schalten Sie den Motor ein, schwenken den Sägekopf nach unten und drucken die Säge durch das Werkstuck.Be ziehendem Schnitt besteht die Gefahr,dass das Sägeblatt am Werkstück aufsteigt und die Sägblatteinheit dem Bediener gewaltsam entgegen geschleudert wird.
Kreuzen Sie nie die Hand über die vorgesehene Schnittlinie, weder vor noch hinter dem Sägeblatt. Abstutzen des Werkstücks „mit gekreuzten Händen“, d.h. Halten des Werkstücks rechtsiben dem Sägeblatt mit der linken Hand oder umgekehrt, ist sehr gefährlich.
Greifen Sie bei rotierendem Säeblatt nicht hinter den Anschlag. Unterschieden Sie nie einen Sicherheitsabstand von 100mm zwischen Hand und rotierendem Säeblatt (gilt auf beiden Seiten des Säeblatts, z.B. beim Entfernen von Holzbäflitten). Die Nähes des rotierenden Säeblatts zu ihrer Hand ist möglich.icherweise nicht erkennbar, und Sie konnen schwer verletzt werden.
Prufen Sie das Werkstück vor dem Schneiden. Wenn das Werkstück gebogen oder verzogen ist, spannen Sie es mit der nach außen gekrummten Seite zum Anschlag. Stellen Sie immer sicher, dass entlang der Schnittlinie kein Spalt zwischen Werkstück, Anschlag und Tisch ist. Gebogene oder verzogene Werkstücks können sich verdrehen oder verlagern und ein Klemmen des rotierenden Sägeblatts beim Schneiden verursachen. EsoridaeKeine Nageloder Fremdkorperim Werkstuck sein.
Verwenden Sie die Säge erst, wenn der Tisch frei von Werkzeugen, Holzabfällen usw. ist; nur das Werkstück darf sich auf dem Tisch befinden. Kleine Abfälle, lose Holzstücke oder andere Gegenstände, die mit dem rotierenden Blatt in Berührung kommt, konnen mit hoher Geschwindigkeit weggeschleudert werden.
Schneiden Sie jeweils nur ein Werkstück. Mehrfach gestapelte Werkstücke setzen sich nicht angemessen spanen oder festhalten und konnen beim Sagen ein Klemmen des Blatts verursachen oder verrutschen.
Sorgen Sie dazu, dass die Gehrungsskapsäge vor Gebrauch auf einer ebenen, festen Arbeitsfläche stehen. Eine ebene und feste Arbeitsfläche verringert die Gefahr, dass die Gehrungsskapsäge instabil wird.
Planen Sie ihre Arbeit. Achten Sie bei jedem Verstell- len der Sägeblattneigung oder des Gehrungswinkels daraufuf, dass der verstellbare Anschlag richtig justiert ist und das Werkstück abstutzt, ohne mit dem Blatt oder der Schutzhaube in Berührung zu kommt. Ohne die Maschine einzuschalten und ohne Werkstück auf dem Tisch ist eine vollständige Schnittbewegung des Sägeblatts zu simulieren, um sicherzustellen, dass es nicht zu Behinderungen oder der Gefahr des Schneidens in den Anschlag kommt.

Sorgen Sie bei Werkstücken, die breiter oder länger als die Tischoberseite sind, für eine angemessene Abstätzung, z.B. durch Tischveränderungen oder Sägeböcke. Werkstücke, die länger oder breiter als der Tisch der Gehrungskappsäge sind, konnen kippen, wenn sie nicht fest abgestützt sind. Wenn ein abgeschnittenes Stück Holz oder das Werkstückkippt, kann es die untere Schutzhaube anheiten oder unkontrolliert vom rotieren-den Blatt wegchesleudert werden.
Ziehen Sie keine anderen Personen als Ersatz für eine Tischveränderung oder zur zusätzlichen Abstutzung heran. Eine instabile Abstutzung des Werkstücks kann zum Klemmen des Blatts führen. Auch kann sich das Werkstück während des Schnitts verschiben und Sie und den Helfer in das rotierende Blattziehen.
Das abgeschrittene Stückarfnd nicht gegen das rotierende Sägeblatt gedrückt werden. Wenn weniger Platz ist, z.B. bei Verwendung von Längsanschlagen, kann sich das abgeschrittene Stück mit dem Blatt verkehren und gewaltsam weggeschleudert werden.
Verwenden Sie immer eine Zwinge oder eine geeignete Vorrichtung, um Rundmaterial wie Stangen oder Rohre ordnungsgemäß abzustützen. Stangen neigen beim Schneiden zum Wegrollen, wodurch sich das Blatt „festbeißen" und das Werkstück mit ihrer Hand in das Blatt gezogen werden kann.
Lassen Sie das Blatt die volle Drehzahl erreichen, bevor Sie in das Werkstück schneiden. Dies verringert das Risiko, dass das Werkstück fortgeschleudert wird.
Wenn das Werkstück eingeklemmt wird oder das Blatt blockiert, schalten Sie die Gehrungskappässe aus. Warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, ziehen Sie den Netzstecker und/odernehmen Sie den Akku hersa. Entfernen Sie anschliebend das eingeklemme Material. Wenn Sie bei einer solchen Blockierungweitersägen, kann es zum Verlust der Kontrolle oder zu Beschädigungen der Gehrungskappässe kommt.
Lassen Sie nach beendetem Schnitt den Schalter los, halten Sie den Sägekopf unter und warten Sie den Stillstand des Blatts ab, bevor Sie das abgeschnittene Stück entfern. Es ist sehr gefährlich, mit der Hand in die Nähe des auslaufenden Blatts zu reichen.
- Halten Sie den Handgriff gut fest, wenn Sie einen unvollständigen Sageschnitt ausführten oder wenn Sie den Schalter loslassen, bevor der Sägekopf seine untere Lage erreicht hat. Durch die Bremswirkung der Säge kann der Sägekopf ruckartig nach unten gezogen werden und dadurch zu einem Verletzungsrisiko führen.
- Lassen Sie den Handgriff nicht los, wenn der Sägekopf die unterste Position erreicht hat. Führren Sie den Sägekopf immer per Hand in die oberste Position zurück. Wenn sich der Sägekopf ohne Kontrolle bewegt, kann das zu einem Verletzungsrisiko führen.
- Halten Sie ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren.

Verwenden Sie keine stumpfen, rissigen, verbogenen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag.
Verwenden Sie keine Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS-Stahl). Solche Sägeblätter können nicht brechen.
- Verwenden Sie immer Sägeblätter in der richtigen Höhe und mit passender Aufnahmebohrung (z.B. rautenformig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.
Entfernen Sie niemals Schnittreste, Holzspane o.a. aus dem Schnittbereich, während das Elektrowerkzeug lauft. Führren Sie den Werkzeugarm immer zuerst in die Ruheposition und schalten Sie das Elektrowerkzeug aus.
Fassen Sie das Sägeblatt nach dem Arbeiten nicht an, bevor es abgekühlt ist. Das Sägeblatt wird beim Arbeiten sehr heiß.
Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann brennen oder explodieren. Führten Sie Frischluft zu unduchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
Offnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äuere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommt und der Akku brennen, rauchen, explodieren oder überhitzen.
- Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt.

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es be-steht Explosions- und Kurzschlussgefahr.

Das Elektrowerkzeug wird mit einem Laser-Warnschild ausgeliefert (siehe Tabelle "Symbole und ihre Bedeutung").
Ist der Text des Laser- Warnschildes nicht in Ihrer Landessprache, dann überkleben Sie hin vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache.
Machen Sie Warnschilder am Elektrowerkzeug niemals unkenntlich.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blichen Sie nicht selbst in den direkten oder reflektierten Laserstrahl.

Dadurch konnen Sie Personen blenden, Unfalle verursachen oder das Auge schädigen.

Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schlieben und der Kopf sofort aus dem Strahl zu bewegen.
Nehmen Sie keine Änderungen an der Lasereinrichtung vor. Die in dieser Betriebsanleitung beschriebenen Einstellmöglichkeiten können Sie gefahrlos nutzen.
Lassen Sie Kinder das Elektrowerkeug nicht unbeaufsichtigt benutzen. Sie konnten unbeabsichtigt andere Personen oder sich selbstblenden

Symbole

Die nachfolgenden Symbole konnen für den Gebrauch Ihrches Elektrowerkzeugs von Bedeutung sein. Prägen Sie sichitte die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilftlichen, das Elektrowerkzeug better und{sicherer zu gebrauchen.

Symbole und ihre Bedeutung

Laserstrahlung

Nicht in den Strahl blichen

Klasse 2 Verbraucher-Laser-Produkt

EN 50689:2021

Kommen Sie mit ihren Handen nicht in den Sagebereich, während das

Elektrowerkzeug lauf. Beim Kontakt mit dem Sägeblatt besteht Verletzungsgefahr.

Tragen Sie eine Staubschutzmaske.

Tragen Sie eine Schutzbrille.

Tragen Sie Gehorschutz. Die Einwirkung von Larm kann Gehorverlust bewirken.

Gefahrenbereich! Halten Sie möglichst Hände, Finger oder Arme von diesen Bereich fern.

Fassen Sie das Elektrowerkzeug zum Transportieren nur an diesen gekenn-zeichneten Stellen (Griffmulden) oder am Transportgriff an.

Beim Sagen von vertikalen Gehrungswin-keln,müssen die verstelltbaren Anschlag-schieren nach auBen gezogen bzw. ganz entfernt werden.

Symbole und ihre Bedeutung

3601M511..

3601M511B. 3601M5118.

Beachten Sie die Abmessungen des Sägeblatts. Der Lochdurchmesser muss ohne Spiel zur Werkzeugspindel passen. Falls eine Verwendung von Reduzier-stücken notwendig ist, achten Sie darauf, dass die Abmessungen des Reduzier-stucks zur Stamblattdicke und zum Lochdurchmesser des Sägeblatts sowie zum Durchmesser der Werkzeugspindel passen. Verwenden Sie möglichst die mit dem Sägeblatt mitgelieferten Reduzier-stücke.

Der Sägeblattdurchmesser muss der Angabe auf dem Symbol entsprechen.

Produkt- und

Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäß Gerbrauch

Das Elektrowerkzeug ist bestimmt, als Standgerät Längs- und Querschnittte mit geradem Schnittverlauf in Holz auszuführen. Dabei sind horizontale Gehrungswinkel von -48^ bis +48^ sowie vertikale Gehrungswinkel von 47^ (linksseitig) bis 47^ (rechtsseitig) möglich.

Die Leistung des Elektrowerkzeugs ist ausgelegt zum Sagen von Hart- und Weichholz sowie Span- und Faserplatten. Bei Verwendung von entsprechenden Sägeblättern ist das Sagen von Aluminiumprofilen und Kunststoff möglich. Dieses Produkt ist ein Verbraucher-Laser-Produkt gemäß EN 50689.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugs auf der Grafik-seite.

(1) Feststellschraube der Zugvorrichtung
(2) Zugvorrichtung
(3) Transportgriff
(4) Schutzhaube
(5) Einsatzperre fur Ein-/Ausschalter
(6) Ein/Ausschalter
(7) Handgriff
(8) Laserschutzkappe
(9) Austrittsöffnung Laserstrahlung
(10) Pendelschutzhaube

(11) Gleitrolle
(12) Sägetisch
(13) Bohrungen für Montage
(14) Einlegeplatte
(15) Arretierklammer
(16) Feststellknauf für beliebige Gehrungswinkel (horizontal)
(17) Hebel für Gehrungswinkelvoreinstellung (horizontal)
(18) Kippschutz
(19) Laser-Whnschild
(20) Einkerbungen für Standard-Gehrungswinkel (horizontal)
(21) Skala für Gehrungswinkel (horizontal)
(22) Klemmschraube der Sägetischveränderung
(23) Sägetischveränderung
(24) Werkstückauflage (flexibel steckbar)
(25) Feststehende Anschlagschiene
(26) Verstellbare Anschlagschiene
(27) Skala für Gehrungswinkel (vertical)
(28) Winkelanzeiger für Gehrungswinkel (vertical)
(29) Spanabweiser
(30) Sägeblatt
(31) Spindelarretierung
(32) Akku-Entriebelungstaste
(33) Akku
(34) Transportsicherung
(35) Kippschutzbügel
(36) Längenanschlag
(37) Staubbeutel
(38) Justierschraube des Tiefenanschlags
(39) Tiefenanschlag
(40) Gewindestange
(41) Schraubzwinge
(42) Bohrungen für Schraubzwinge
(43) Innensechskantschlüssel/Schlitzschraubendreher
(44) Arretierschraube der verstelltbaren Anschlagschie- ne
(45) Klemmrad fur Gehrungswinkel (vertikal)
(46) Arretierhebel für Gehrungswinkel (vertical)
(47) Aufnahme für Werkstückauflage (am Elektrowerkzeug)
(48) Aufnahme für zweite Werkstückkauflage (an Werkstückkauflage)
(49) Gewindebolzen
(50) Absaugadapter
(51) Innensechskantschraube für Sägeblattbefestigung
(52) Spannflansch

(53) Innerer Spannflansch

(58) Winkelanzeiger für Gehrungswinkel (horizontal)

(54) Befestigungsschrauben für Einlegeplatte

(59) Schraube für Winkelanzeiger (horizontal)

(55) Schraube für Laserschutzkappe

(60) Schraube für Winkelanzeiger (vertical)

(56) Befestigungsschraube für Gehäuse des Lasers

(61) Griffmulden

(57) Gehause des Lasers

Technische Daten

Akku-Paneelsage GCM 18V-254 D GCM 18V-254D

Sachnummer	3601 M51 1..	3601 M51 1B.
		3601 M51 18.
Nennspannung V=18 18
Leerlaufdrehzahl(A)	min-1	4500 4500
Lasertyp nm 650 650
	mW <1 <1
Laserklasse 2 2
Gewicht(B)	kg 17,7-18,7 17,7-18,7
empfohlene Umgebungstemperatur beim La-den	°C 0...+35 0...+35
erlaubte Umgebungstemperatur beim Be-trieb(C) und bei Lagerung	°C -20...+50 -20...+50
empfohlene Akkus GBA 18V...		GBA 18V...
		ProCORE18V...
empfohlene Ladegeräte GAL 18...		GAL 18...
		GAX 18...
		GAL 36...
		GAL 36...

Maße für geeignete Sägeblätter

Sägeblattdurchmesser mm 254 254
Stammlblattdicke	mm	1,4-2,5	1,4-2,5
Bohrungsdurchmesser mm 30	25,4

A) gemessen bei 20-25°C mit Akku ProCORE18V 8.0Ah
B) abhängig vom verwendeten Akku
C) eingeschränkte Leistung bei Temperaturen < 0^
Werte konnen je nach Produkt variieren und Anwendungs- sowie Umweltbedingungen unterliegen. Weitere Informationen unter www.bosch-professional.com/wac.
Zulassige WerkstuckmaBe (maximal/minimal): (siehe „Zulassige WerkstuckmaBe“, Seite 25)

Gerauschinformation

Gerauschemissionswerte ermittelt entsprechend ENIEC 62841-3-9.

Der A-bewertete Gerauschpegel des Elektrowerkzeugs beträgt typischerweise: Schaldruckpegel 97 dB(A); Schalleistungspegel 106 dB(A). Unsicherheit K=3 dB.

Gehorschutz tragen!

Der in diesen Anweisungen angegebene Gerauschemissionswert ist entsprechend einem genormten Messverfahren gemessen worden und kann fur den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Gerauschemission.

Der angegebene Gerauschemissionswert repraesentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs.

Wenn allerdings das Elektrowerkzeug fur andere Anwendun

gen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Gerauschemissionswert abweichen. Dies kann die Gerauschemission über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Gerauschemissionen sollen auch die Zeiten berücksichtigt werden, in denen das Gerat abgeschelt ist oder darüber lauf, aber nicht tatsächlich im Einsatz ist. Dies kann die Gerauschemissionen über den gesamten Arbeitszeitraum deutlich reduzieren.

Akku

Bosch verkauft Akku-Elektrowerkzeuge auch ohne Akku. Ob im Lieferumfang Ihres Elektrowerkzeugs ein Akku enthalten ist, konnen Sie der Verpackung entnehmen.

20 | Deutsch

Akku laden

Benutzen Sie nur die in den technischen Daten aufgeführten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ihr dem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt.

Hinweis: Li-Ionen-Akkus werden aufgrund internationaler Transportvorschriften teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig auf.

Akku einsetzen

Schieben Sie den geladenen Akku in die Akku-Aufnahme, bis dieser eingerastet ist.

Akku entnehmen

Zur Entnahme des Akkus drucken Sie die Akku-Entrielegungstaste undziehen den Akku hersa. Wenden Sie dabei keine Gewalt an.

Der Akku verfügbar über 2 Vertriegelungsstufen, die verhindern sollen, dass der Akku beim unbeabsichtigten Drücken der Akku-Entriebelungstaste herausfält. Solange der Akku im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in Position gehalten.

Akku-Ladezustandsanzeige

Hinweis: Nicht jeder Akku-Typ verfügbar über eine Ladezustandsanzeige.

Die grünen LEDs der Akku-Ladezustandsanzeige zeigen den Ladezustand des Akkus an. Aus Sicherheitsgründen ist die Abfrage des Ladezustands nur bei Stillstand des Elektrowerkzeuges möglich.

Drucken Sie die Taste für die Ladezustandsanzeige oder um den Ladezustand anzuzeigen. Dies ist auch bei abgenommenem Akku möglich.

Leuchtet nach dem Drücken der Taste für die Ladezustandsanzeige keine LED, ist der Akku defekt und muss ausgetauscht werden.

Akku-Typ GBA 18V...

LED Kapazität

Dauerlicht 3× grun 60-100%

Dauerlicht 2× grun 30 - 60%

Dauerlicht 1 × grün 5-30%

Blinklicht 1 × grün 0 - 5 %

Akku-Typ ProCORE18V...

LED Kapazität

Dauerlicht 5 × grün 80 - 100%

Dauerlicht 4× grun 60 - 80%

LED Kapazität

Dauerlicht 3× grun 40 - 60%

Dauerlicht 2× grun 20 - 40%

Dauerlicht 1 × grün 5-20%

Blinklicht 1 × grün 0 - 5 %

Hinweise für den optimalen Umgang mit dem Akku

Schützen Sie den Akku vor Feuchtigkeit und Wasser.

Lagern Sie den Akku nur im Temperaturbereich von -20^ bis 50^ . Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.

Reinigen Sie gelegentlich die Luftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung gezigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Beachten Sie die Hinweise zur Entsorgung.

Montage

▶ Nehmen Sie den Akku vor allen Arbeits am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewährung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.

Lieferumfang

Beachten Sie dazu die Darstellung des Lieferumfangs am Anfang der Betriebsanleitung.

Prufen Sie vor der Erstinbetriebnahme des Elektrowerkzeugs, ob alle unter aufgeführten Teile mitgeliefert wurden:

• Paneelsäge mit montiertem Säeblatt
  -Klemmrad (45)
  -Verstellbare Anschlagschiene (26)
  -Schraubzwinge (41)
  -Innensechskantschlussel/Schlitzschraubendreher (43)
  -Staubbeutel (37)
  Werkstückauflagen (24) (2 Stück)

Hinweis: Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen.

Vor dem weiteren Gebrauch des Elektrowerkzeugs mussen Sie Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersuchen. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile mussen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfrei Betrieb zu gewährleisten.

Beschädigte Schutzvorrichtungen und Teile müssen Sie sachgerecht durch eine anerkannte Fachwerkstatt reparieren oder auswechseln halten.

Montage von Einzelteilen

• Entnehmen Sie alle mitgelieferten Teile vorsichtig aus ihrer Verpackung.
• Entfernen Sie sãmtliches Packmaterial vom Elektrogerät und vom mitgelieferten Zubehor.
• Beachten Sie zur Arbeitserleichterung bei der Montage der mitgelieferten Geräteelemente, dass sich das Elektrowerkzeug in Transportstellung befindet.

Werkstückkauflagen montieren (siehe Bild A1)

Die Werkstückskauflagen (24) können links, rechts oder vorn am Elektrowerkzeug positioniert werden. Das flexible Stecksystem ermöglicht Ohnen eine Vielzahl an Veränderungs-oder Verbreiterungsvarianten (siehe Bild G).

• Stecken Sie je nach Bedarf die Werkstückkauflage (24) in die Aufnahmen (47) am Elektrowerkzeug oder in die Aufnahmen (48) der zweiten Werkstückkauflage.
  Tragen Sie das Elektrowerkzeug niemals an den Werkstückauflagen.

Verwenden Sie beim Transportieren des Elektrowerkzeuges nur die Transportvorrichtungen.

Klemmrad montieren (siehe Bild A2)

Das Klemmrad (45) fixiert den eingestellen vertikalen Gehrgungswinkel und ist für einen sicheren Betrieb erforderlich.

• Schrauben Sie die Sechskantmutter vom Gewindebolzen (49) ab.
• Schrauben Sie das Klemmrad (45) im Uhrzeigersinn auf den Gewindebolzen (49) undziehen Sie es fest.

Verstellbare Anschlagschiene montieren (siehe Bild A3)

Die verstellbare Anschlagschiene (26) muss vor dem Sagen montiert werden.
- Schieben Sie die Anschlagschiene (26) rechts vom Sägeblatt in die entsprechende Nut undziehen Sie die Arretierschraube (44) fest.

Der abgeflachte Teil der Anschlagschiene muss bereits nachinnen zum Sageblatt zeigen.

Stationäre oder flexible Montage

Zur Gewährleistung einer sicheren Handhabung mussen Sie das Elektrowerkzeug vor dem Gebrauch auf eine ebene und stabile Arbeitsfläche (z. B. Werkbank) montieren.

Montage auf eine Arbeitsfläche (siehe Bild B1-B2)

-Befestigen Sie das Elektrowerkzeug mit einer geeigneten Schraubverbindung auf der Arbeitsfläche. Dazu dienen die Bohrungen (13).

oder

• Spannen Sie die Gerätefuße des Elektrowerkzeugs mit handelsüblichen Schraubzwingen an der Arbeitsfläche fest.

Montage auf einen Bosch-Arbeitstisch

Die GTA-Arbeitstische von Bosch bieten dem Elektrowerkzeug Halt auf jedem Untergrund durch hohenverstellbare Fü

Be. Die Werkstückauflagen der Arbeitstische dienen der Unterstützung langer Werkstücke.

Lesen Sie alle dem Arbeitstisch beigeufigsten Warnhinweise und Anweisungen. Versäumnisse bei der Einhaltung der Warnhinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben.
Bauen Sie den Arbeitstisch korrekt auf, bevor Sie das Elektrowerkzeug montieren. Einwandfrei Aufbau ist wichtig, um das Risiko eines Zusammenbrechens zu verhindern.
- Montieren Sie das Elektrowerkzeug in der Transportstellung auf den Arbeitsstich.

Flexible Aufstellung (nicht empfohlen!) (siehe Bild B3)

Sollte es in Ausnahmefällen nicht möglich sein, das Elektrowerkzeug auf eine ebene und stabile Arbeitsfläche zu montieren, können Sie es behelfsmäßig mit Kippschutz aufstellen.
Ohne den Kippschutz steht das Elektrowerkzeug nicht sicher und kann besonder beim Sagen von maxima- len horizontalen und/oder vertikalien Gehrungswinkeln kippen.
Drehen Sie den Kippschutz (18) so welt hinein oder heraus, bis das Elektrowerkzeug gerade auf der Arbeitsfläche steht.

Staub/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitsschädlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Materialarfur von Fachleutenbearbeitet werden.

-Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung.
- Sorgen Sie für gute Belüftung des Arbeitsplatzes.
- Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihr dem Land gültige Vorschriften für die zu bearbeitenden Materialien.

Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden.

Die Staub-/Späneabsaugung kann durch Staub, Späne oder durch Bruchstücke des Werkstücks blockiert werden.

• Schalten Sie das Elektrowerkzeug aus und entnahme den Akku.
  Warten Sie, bis das Sageblatt komplett zum Stillstand gekommen ist.
  -Ermitteln Sie die Ursache der Blockade und beheben Sie diese.

22 | Deutsch

Eigenabsaugung (siehe Bild C)

Zum einfahren Aufgangen der Späne verwenden Sie den mitgelieferten Staubbeutel (37).

• Stellen Sie den Transportgriff (3) senkrecht.
• Stecken und drehen Sie den Staubbeutel (37) so in den Absaugadapter (50), dass der Pin des Staubbeutels in die Aussparung am Absaugadapter einrastet.

Der StaubbeutelarfwährenddesSägensnie mitden beweglichen Geräteilen in Berührungkommen.

Leeren Sie den Staubbeutel rechtzeitig aus.

Prufen und reinigen Sie den Staubbeutel nach jedem Gebrauch.
Um Brandgefahr zu vermeiden, entfernen Sie beim Sagen von Aluminium den Staubbeutel.

Fremdabsaugung

Zur Absaugung konnen Sie an den Absaugadapter (50) auch einen Staubsaugerschlauch ( 35mm) ),anschreiben.

• Verbinden Sie den Staubsaugerschlauch mit dem Absaug-adapter (50).

Der Staubsauger muss für den zubearbeitenden Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besondere gesundheitsgeführenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger.

Sägeblatt wechseln (siehe Bild D1-D4)

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewährung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.
Tragen Sie bei der Montage des Sägeblattes Schutzhandchuhe. Bei der Berührung des Sägeblattes besteht Verletzungsgefahr.

Verwenden Sie nur Säeblätter, deren maximal zulässige Geschwindigkeit hörher ist als die Leerlaufdrehzahl Ihres Elektrowerkzeugs.

Verwenden Sie nur Sägeblätter, die den in dieser Betriebsanleitung angegebenen Kenndaten entsprechen und nach EN 847-1 geprüft und entsprechend gekennzeichnet sind.

Verwenden Sie nur Sägeblätter, die vom Hersteller these Elektrowerkzeugs empfohlen wurden und die für das Material, das Sie bearbeiten wollen, geeignet sind. Dies verhinder eine Überhitzung der Sägezähne beim Sagen.

Sägeblatt ausbauen

• Bringen Sie das Elektrowerkzeug in Arbeitsstellung.

• Schwenken Sie die Pendelschutzhaube (10) nach hinter und halten Sie die Pendelschutzhaube in dieser Position.
  Drehen Sie die Innensechskantschraube (51) mit dem Innensechskantschlüssel (6 mm) (43) und drücken Sie gleichzeitig die Spindelarretierung (31), bis diese einras-tet.

• Halten Sie die Spindelarretierung (31) gedrückt und dren Sie die Innensechskantschraube (51) im Uhrzeiger-sinn hers aus (Linksgewinde!).
  -Nehmen Sie den Spannflansch (52) ab.

• Entnehmen Sie das Sägeblatt (30).
• Führn Sie die Pendelschutzhaube langsam wieder nach unten.

Sägeblatt einbauen

Beachten Sie beim Einbau, dass die Schneiderichtigung der Zähne (Pfeilrichtung auf dem Sägeblatt) mit der Pfeilrichtung auf der Schutzhaube übereinstimmt!
Falls erforderlich, reinigen Sie vor dem Einbau alle zu montierenden Teile.
- Schwenken Sie die Pendelschutzhaube (10) nach hinter und halten Sie die Pendelschutzhaube in dieser Position.
- Setzen Sie das neue Sageblatt auf den inneren Spannflansch (53).
- Setzen Sie den Spannflansch (52) und die Innensechskantschraube (51) auf. Drücken Sie die Spindelarretierung (31), bis diese einrastet, undziehen Sie die Innensechskantschraube gegen den Uhrzeigersinn fest.
- Führn Sie die Pendelschutzhaube langsam wieder nach unten.

Betrieb

• Nehmen Sie den Akku vor allen Arbeits am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewährung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.

Transportsicherung (siehe Bild E)

Die Transportsicherung (34) ermöglicht ihren eine leichtere Handhabung des Elektrowerkzeugs beim Transport zu verschieden den Einsatzzorten.

Elektrowerkzeug entsichern (Arbeitsstellung)

• Drücken Sie den Werkzeugarm am Handgriff (7) etwas nach unter, um die Transportsicherung (34) zu entlasten.
  Ziehen Sie die Transportsicherung (34) ganz nach außen.
• Führn Sie den Werkzeugarm langsam nach oben.

Elektrowerkzeug sichern (Transportstellung)

• Losen Sie die Feststellschaube (1), falls diese die Zugvorrichtung (2) klemmt. Ziehen Sie den Werkzeugarm ganz nach vorn undziehen Sie zum Arretieren der Zugvorrichtung die Feststellschaube wieder an.
  Ziehen Sie den Tiefenanschlag (39) nach oben.
  Ziehen Sie zum Arretieren des Sägetisches (12) den Feststellknauf (16) an.
• Schwenken Sie den Werkzeugarm am Handgriff (7) so welt nach unten, bis sich die Transportsicherung (34) ganz nachinnen drucken latent.

Der Werkzeugarm ist jetzt zum Transport sicher arretiert.

Arbeitsvorbereitung

Zur Gewährleistung praziser Schnitte mussen Sie nach intensivem Gebrauch die Grundeinstellungen des Elektrowerkzeugs überprüfen und gegebenenfalls einstellen.

Dazu benötigen Sie Erfahrung und entsprechendes Spezialwerkzeug.

Eine Bosch-Kundendienstelle führt diese Arbeit schnell und zuverlässig aus.

Sägetisch verlangern/verbreitern (siehe Bilder F-G)

Lange und schwere Werkstücke müssen am freien Ende unterlegt oder abgestützt werden.

Der Sägetisch kann mithilfe der Sägetischveränderungen (23) nach links und rechts verlangert werden.

• Losen Sie die Klemmschraube (22).

Ziehen Sie die Sägetischveränderung (23) bis zur gewünschten Lange nach außen.
Zur Fixierung der Sägetischveränderung siehen Sie die Klemmschraube (22) wieder an.

Das flexible Stecksystem der Werkstückkauflagen (24) er mächtigt Ohnen eine Vielzahl an Verlängerungs- oder Verbreiterungsvarianten.

• Stecken Sie je nach Bedarf die Werkstückkauflage (24) in die Aufnahmen (47) am Elektrowerkzeug oder in die Aufnahmen (48) der zweiten Werkstückkauflage.
  Tragen Sie das Elektrowerkzeug niemals an den Werkstückauflagen.

Verwenden Sie beim Transportieren des Elektrowerkzeuges nur die Transportvorrichtungen.

Anschlagschiene versuschieben (siehe Bild H)

Beim Sagen von horizontalen und/oder vertikalen Gehrungswinkeln müssen Sie je nach Schnittrichtung die linke oder rechte verstellbare Anschlagschiene (26) nach außenziehen bzw. ganz entfern.

vertikaler Geh-rungswinkel	horizontalGehrungswinkel
0°- 22,5°(links/rechts)	> 0°	-LösEN Sie die linke/rechte Arretierschraube (44).- Ziehen Sie die linke/rechte verstellbare Anschlagschiene (26) gaz nach außen.
22,5°-47°(links/rechts)	≤ 48°(links/rechts)	-LösEN Sie dielinke/rechte Arretierschraube (44).- Ziehen Sie die linke/rechte verstillbare Anschlagschiene (26) gaz nach außen.- HebEN Sie die verstillbare Anschlagschiene nach oben weg.

Werkstück befestigen (siehe Bild I)

Zur Gewährleistung einer optimalen Arbeitssicherheit mussen Sie das Werkstück immer festspannen. Bearbeiten Sie keine Werkstücke, die zu Klein zum Festspannen sind.

• Drücken Sie das Werkstück fest gegen die Anschlagschienen (26) und (25).
• Stecken Sie die mitgelieferte Schraubzwinge (41) in eine der darauf vorgesehenen Bohrungen (42).
  Passen Sie die Gewindestange (40) der Schraubzwinge der Werkstückhohe an.
  Ziehen Sie die Gewindestange (40) fest an und fixieren Sie somit das Werkstuck.

Horizontale Gehrungswinkel einstellen

Horizontale Standard-Gehrungswinkel einstellen (siehe Bild J)

Zum Schnellen und prazisen Einstellen von oft verwendeten horizontalen Gehrungswinkel sind am Sägetisch Einkerbungen (20) vorgesehen:

links rechts

0^

45^;30^;22,5^;15^15^;22,5^;30^;45^

• Losen Sie den Feststellknauf (16), falls dieser angezogen ist.

Ziehen Sie den Hebel (17) und drehen Sie den Sägetisch (12) bis zur gewünschten Einkerbung nach links oder rechts.
- Lassen Sie den Hebel wieder los. Der Hebel muss spürbar in die Einkerbung einrasten.
Ziehen Sie den Feststellknauf (16) wieder an.

Bellebige horizontale Gehrungswinkel einstellen (siehe Bild K)

Der horizontale Gehrungswinkel kann in einem Bereich von 48^ (linksseitig) bis 48^ (rechtsseitig) eingestellt werden.

• Losen Sie den Feststellknauf (16), falls dieser angezogen ist.
  Ziehen Sie den Hebel (17) und drücken Sie gleichzeitig die Arretierklammer (15), bis diese in der davon vorgesehen Nut einrastet. Dadurch wird der Sägetisch frei beweglich.
  Drehen Sie den Sägetisch (12) am Feststellknauf nach links oder rechts, bis der Winkelanzeiger (58) den gewünschten horizontalen Gehrungswenkel anziegt.
  Ziehen Sie den Feststellknauf (16) wieder an.
• Um den Hebel (17) wieder zu losen (zum Einstellen von horizontalen Standard-Gehrungswineln),ziehen Sie den Hebel nach oben.

Die Arretierklammer (15) springt in ihre ursprüngliche Position zurück und der Hebel (17) kann wieder in die Einkerbungen (20) einrasten.

24 | Deutsch

Vertikale Gehrungswinkel einstellen

Der vertikale Gehrungswinkel kann in einem Bereich von 47^ (linksseitig) bis 47^ (rechtsseitig) eingestellt werden. Zum Schnellen und prazisen Einstellen von oft verwendeten vertikalen Gehrungswinkeln sind feste Positionen für die Winkel 0^ , 22,5^ und 45^ vorgesehen.

• Stellen Sie sicher, dass das Klemmrad (45) montiert ist (siehe „Klemmrad montieren (siehe Bild A2)“, Seite 21).

Vertikale Standard-Gehrungswinkel einstellen (siehe Bild L)

Ziehen Sie die verstellbaren Anschlagschienen (26) ganz nach außen bzw. entfernen Sie sie ganz.
-Losen Sie das Klemmrad (45).
Ziehen Sie den Arretierhebel (46) nach außen und rarten Sie in der Freilaufstellung ein. Dadurch konnen Sie den gesamten Gehrungswinkelbereich (links und rechts) nutzen.
- Schwenken Sie den Werkzeugarm am Handgriff (7) nach links oder rechts, bis der Winkelanzeiger (28) den gewünschten vertikalen Standard-Gehrungswinkel anziegt.
Drehen Sie den Arretierhebel (46). Der Arretierhebel muss spürbar in der Position des gewünschten vertikalen Standard-Gehrungswinkel einrasten.
Ziehen Sie das Klemmrad (45) wieder fest.

Beliebige vertikale Gehrungswinkel einstellen

Ziehen Sie die verstelltaren Anschlagschienen (26) gan nach außen bzw. entfern den Sie sie ganz.
-Losen Sie das Klemmrad (45).
Ziehen Sie den Arretierhebel (46) nach außen und rarten Sie in der Freilaufstellung ein. Dadurch konnen Sie den gesamten Gehrungswinkelbereich (links und rechts) nutzen.
- Schwenken Sie den Werkzeugarm am Handgriff (7) nach links oder rechts, bis der Winkelanzeiger (28) den gewünschten vertikalen Gehrungswnkel anziegt.
Ziehen Sie das Klemmrad (45) wieder fest.

Inbetriebnahme

Ziehen Sie den Feststellknauf (16) und das Klemmrad (45) vor dem Sagen immer fest an. Das Sägeblatt kann sich sonst im Werkstück verkanten.

Einschalten (siehe Bild M)

Zum Einschalten des Elektrowerkzeuges schiben Sie zuerst die Einschalsperre (5) zur Mitte und drücken anschlieBend den Ein-/Ausschalter (6) und halten ihn gedruckt.

Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter (6) nicht arretiert werden, sondern muss während des Betriebes ständig gedrückt bleiben.

Ausschalten

Zum Ausschalten setzen Sie den Ein-/Ausschalter (6) los.

Sagen

Allgemeine Sägehinweise

Ziehen Sie den Feststellknauf (16) und das Klemmrad (45) vor dem Sagen immer fest an. Das Sägeblatt kann sich sonst im Werkstück verkanten.
Bei allen Schnitten,müssen Sie zuerst{sicherstellen, dass das Sägeblatt zu keiner Zeit die Anschlagschie- ne,Schraubzwingen oder sonstige Geräteile berüh- ren kann. Entfernen Sie eventuell montierte Hilfsanschlage oder passen Sie sie entsprechend an.

Schützen Sie das Sägeblatt vor Schlag und Stöß. Setzen Sie das Sägeblatt keinem seitlichen Druck aus.
Sägen Sie nur Werkstoffe, die im bestimmungsgemäßen Gebrauch zugelassen sind.

Bearbeiten Sie keine verzogenen Werkstücke. Das Werkstück muss immer eine gerade Kante zum Anlegen an die Anschlagschiene haben.

Lange und schwere Werkstücke müssen am freien Ende unterlegt oder abgestützt werden.

Stellen Sie sichere, dass die Pendelschutzhaube ordnungsgemäß Funktioniert und sich frei bewegen kann. Beim Führden des Werkzeugarma's nach unter muss sich die Pendelschutzhaube öffnen. Beim Führden des Werkzeugarma's nach oben muss sich die Pendelschutzhaube über dem Sageblatt wieder schlieben und in der obersten Position des Werkzeugarma's arretieren.

Position des Bedieners (siehe Bild N)

Stellen Sie sich nicht in einer Linie mit dem Säeblatt vor das Elektrowerkzeug, sondern immer seitlich versetzt vom Säeblatt. Damit ist Ihr Körper vor einem möglichen Rückschlag geschützt.

• Halten Sie Hände, Finger und Arme vom rotierenden Sägeblatt fern.
• Überkreuzen Sie ihre Hände nicht vor dem Werkzeugarm.

Sagen mit Zugbewegung

-Fur Schnitte mithilfe der Zugvorrichtung (2) (breite Werkstücke) losen Sie die Feststellschraube (1), falls diese angezogen ist.
- Bei Bedarf stellen Sie den gewünschten horizontalen und/oder vertikalien Gehrungswinkel ein.
- Drücken Sie das Werkstück fest gegen die Anschlagschienen (25) und (26).
- Spannen Sie das Werkstück entsprechend den Abmessungen fest.
Ziehen Sie den Werkzeugarm soweit von der Anschlag-schiene (25)weg, bis das Sageblatt vor dem Werkstück ist.
- Schalten Sie das Elektrowerkezeug ein.
-Fuhren Sie den Werkzeugarm mit dem Handgriff (7) langsam nach unten.
- Drücken Sie nun den Werkzeugarm in Richtung Anschlag-schienen (25) und (26) und sagen Sie das Werkstück mit gleichmäßigem Vorschub durch.

• Schalten Sie das Elektrowerkzeug aus und warten Sie, bis das Sageblatt komplett zum Stillstand gekommen ist.
• Führn Sie den Werkzeugarm langsam nach oben.

Sagen ohne Zugbewegung (Kappen) (siehe Bild O)

• Für Schnitte ohne Zugbewegung (kleine Werkstücke) offen Sie die Feststellschraube (1), falls diese angezogen ist. Schieben Sie den Werkzeugarm bis zum Anschlag in Richtung Anschlagschiene (25) undziehen Sie die Feststellschraube (1) wieder an.
• Bei Bedarf stellen Sie den gewünschten horizontalen und/oder vertikalien Gehrungswinkel ein.
• Drücken Sie das Werkstück fest gegen die Anschlagschienen (25) und (26).
• Spannen Sie das Werkstück entsprechend den Abmessungen fest.
• Schalten Sie das Elektrowerkzeug ein.
• Führn Sie den Werkzeugarm mit dem Handgriff (7) langsam nach unten.
• Sagen Sie das Werkstück mit gleichmäßigem Vorschub durch.
• Schalten Sie das Elektrowerkzeug aus und warten Sie, bis das Sägeblatt komplett zum Stillstand gekommen ist.
• Führn Sie den Werkzeugarm langsam nach oben.

Arbeitshinweise

Schnittlinie kennzeichnen (siehe Bild P)

Zwei Laserstrahlen zeigen Ihnen die Schnittlinie des Sägeblatts an. Dadurch konnen Sie das Werkstück zum Sagen exakt positionieren, ohne die Pendelschutzhaube zu öffnen.

• Schalten Sie dazu die Laserstrahlen ein, indem Sie den Ein-/Ausschalter (6) kurz antipinen, ohne die Einschalsperre (5) zu drucken.

• Richten Sie ihre Markierung auf dem Werkstück zwischen den beiden Laserlinien aus.

Hinweis: Prüfen Sie vor dem Sagen, ob die Schnittlinie noch korrekt angezeigt wird (siehe „Laser justieren“, Seite 25). Die Laserstrahlen können sich z. B. durch die Vibrationen bei intensivem Gebrauch verstehen.

Zulässige Werkstückmaße

Maximale Werkstücke:

Horizontaler Geh-rungswinkel	Vertikaler Geh-rungswinkel	Höhe x Breite [mm]
0° 0° 90 x 305
45° (links/rechts)	0° 90 x 215
45° (links)	45° (links) 55 x 215
45° (rechts)	45° (rechts) 30 x 215
0° 45° (links)	55 x 305
0° 45° (rechts)	30 x 305

Minimale Werkstücke (= alle Werkstücke, die mit der mitgelieferten Schraubzwinge (41) links oder rechts vom Sägeblatt festgespannt werden können): 100 x 40 mm (Länge x Breite)

Maximale Schnitttiefe (0^ / 0^) .. 90~mm

Tiefenanschlag einstellen (Nut sagen) (siehe Bild Q)

Der Tiefenanschlag muss verstellt werden, wenn Sie eine Nut sagen wollen.

• Schwenken Sie den Tiefenanschlag (39) nach vorn.
• Schwenken Sie den Werkzeugarm am Handgriff (7) in die gewünschte Position.
• Verdrehen Sie die Justierschraube (38), bis das Schraubenende den Tiefenanschlag (39) berührt.
• Führn Sie den Werkzeugarm langsam nach oben.

Gleich lange Werkstücke sagen (siehe Bild R)

Zum einfahren Sagen von gleich langen Werkstücken konnen Sie den linken oder rechten Längenanschlag (36) verwenden.

Drehen Sie den Längenanschlag (36) nach oben.
- Stellen Sie die Sägetischveränderung (23) auf die gewünsche Werkstückänge ein.

Sonderwerkstücke

Beim Sagen von gebogenen oder runden Werkstücken mussen Sie diese besonders gegen Verrutschen sichern. An der Schnittlinie finden kein Spalt zwischen Werkstück, Anschlag-schiene und Sagetisch entstehen.

Falls erforderlich, müssen Sie spezielle Halterungen anfertigen.

Einlegeplatten auswechseln (siehe Bild S)

Die Einlegeplatten (14) konnen nach längerem Gebrauch des Elektrowerkzeugs verschreiben.

Wechseln Sie defekte Einlegeplatten aus.

• Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
• Schrauben Sie die Schrauben (54) mit einem handelsüblichen Kreuzschlitzschraubendreher heraus und entnehmen Sie die alte Einlegeplatte (14).
• Legen Sie die neue Einlegeplatte ein und schrauben Sie die Schrauben (54) wieder fest.

Laser justieren

Hinweis: Zum Testen der Laserfunktion muss das Elektrowerkzeug an die Stromversorgung angeschlossen sein.

Betätigen Sie während des Justierens des Lasers (z.B. beim Bewegen des Werkzeugarma) niemals den Ein-/

Ausschalter. Ein unabsichtliches Starten des Elektrowerkzeugs kann zu Verletzungen führen.

• Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
  Drehen Sie den Sägetisch (12) bis zur Einkerbung (20) für 0^ . Der Hebel (17) muss spürbar in die Einkerbung einrasten.

Zur Gewährleistung praziser Schnitte müssen Sie nach intensivem Gebrauch die Laserstrahlen überprüfen und gegeben falls neu einstellen.

Dazu benötigen Sie Erfahrung und entsprechendes Spezialwerkzeug.

Eine Bosch-Kundendienstelle führt diese Arbeit schnell und zuverlässig aus.

Überprüfen (siehe Bild T1)

• Zeichnen Sie auf ein Werkstück eine gerade Schnittlinie.

26 | Deutsch

• Führn Sie den Werkzeugarm mit dem Handgriff (7) langsam nach unten.
  Richten Sie das Werkstück so aus, dass die Zähne des Sägeblatts mit der Schnittlinie fluchen.
• Halten Sie das Werkstück in dieser Position fest und führen Sie den Werkzeugarm langsam wieder nach oben.
• Spannen Sie das Werkstück fest.
• Schalten Sie die Laserstrahlen mit dem Schalter (6) ein, ohne die Einschalsperre (5) zu drucken.

Die Laserstrahlen müssen auf der gesamten Länge links und rechts imSELben Abstand von der aufgezeichneten Schnittlinie auf dem Werkstück sein, auch wenn der Werkzeugarm nach unter geführt wird.

Laserschutzkappe entfernen (siehe Bild T2)

• Losen Sie die zwei Schrauben (55) der Laserschutzkappe (8) mit dem Innensechskantschlüssel/Schlitzschraubendreher (43) und entfern den Sie die Laserschutzkappe.

Einstellen der seitlichen Abweichung beim Bewegen des Werkzeugarma (siehe Bilder T3-T4)

• Losen Sie die Befestigungsschraube (56) (ca. 1-2 Umreihungen).
  Drehen Sie die Schraube nicht ganz heraus.
• Verschieben Sie das Gehäuse des Lasers (57) nach rechts oder links, bis die Laserstrahlen beim Abwärtsbewegen des Werkzeugarma's nicht mehr seitlich abweichen.
• Halten Sie das Gehäuse des Lasers (57) in dieser Position undziehen Sie die Befestigungsschraube (56) wieder fest.
• Befestigen Sie die Laserschutzkappe (8) wieder.

Grundeinstellungen prufen und einstellen

Zur Gewährleistung praziser Schnitte müssen Sie nach intensivem Gebrauch die Grundeinstellungen des Elektrowerkzeugs überprüfen und gegebenenfalls einstellen.

Dazu benötigen Sie Erfahrung und entsprechendes Spezialwerkzeug.

Eine Bosch-Kundendienstelle führt diese Arbeit schnell und zuverlässig aus.

Winkelanzeiger (horizontal) ausrichten (siehe Bild U)

• Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
  Drehen Sie den Sägetisch (12) bis zur Einkerbung (20) für 0^ . Der Hebel (17) muss spürbar in die Einkerbung einrasten.

Überprüfen

Der Winkelanzeiger (58) muss in einer Linie mit der 0^ -Marke der Skala (21) sein.

Einstellen

• Losen Sie die Schraube (59) mit einem Kreuzschlitz-schraubendreher und richten Sie den Winkelanzeiger entlang der 0^ -Marke aus.
  Ziehen Sie die Schraube wieder fest.

Winkelanzeiger (vertical) ausrichten (siehe Bild V)

• Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
• Losen Sie das Klemmrad (45).

Ziehen Sie den Arretierhebel (46) nach außen und stellen Sie mit dem Werkzeugarm einen vertikalen Gehrungswin-kel von 0^ ein.
- Lassen Sie den Arretierhebel (46) los. Der Arretierhebel muss spürbar in der Position einrasten
Ziehen Sie das Klemmrad (45) wieder fest.

Überprüfen

Der Winkelanzeiger (28) muss in einer Linie mit der 0^ -Marke der Skala (27) sein.

Einstellen

• Losen Sie die Schraube (60) mit einem Kreuzschlitz-schraubendreher und richten Sie den Winkelanzeiger entlang der 0^ -Marke aus.
  Ziehen Sie die Schraube wieder fest.

Transport des Elektrowerkzeugs (siehe Bild W)

▶ Nehmen Sie den Akku vor allen Arbeits am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewährung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.

Vor einem Transport des Elektrowerkzeugs mussen Sie fol-gende Schritte durchführren:

• Losen Sie die Feststellschraube (1), falls diese angezogen ist. Ziehen Sie den Werkzeugarm ganz nach vorn undziehen Sie die Feststellschraube wieder fest.
• Stellen Sie sicher, dass der Tiefenanschlag (39) ganz nach hinten geschwenkt ist und die Justierschraube (38) beim Bewegen des Werkzeugarma's nicht berührt.
• Bringen Sie das Elektrowerkzeug in Transportstellung.
• Entfernen Sie alle Zubehörteile, die nicht fest an dem Elektrowerkzeug montiert werden konnen. Legen Sie unbenutzte Sägeblätter zum Transport, wenn möglich, in einen geschlossenen Behälter.
• Stellen Sie den Transportgriff (3) senkrecht.
• Tragen Sie das Elektrowerkzeug am Transportgriff (3) oder greifen Sie in die Griffmulden (61) seitlich am Sägetisch.
• Verwenden Sie beim Transportieren des Elektrowerkzeuges nur die Transportvorrichtungen und niemals die Schutzvorrichtungen oder die Werkstückkauflagen.

Wartung und Service

Wartung und Reinigung

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewährung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.
Halten Sie das Elektrowerkzeug und die Luftungs-schlitze sauber, um gut und sicher zu arbeiten.

Die Pendelschutzhaube muss sich immer frei bewegen und selbstständig schreiben können. Halten Sie deshalb den Bereich um die Pendelschutzhaube stets sauber.

Entfernen Sie nach jedem Arbeitsgang Staub und Spane durch Ausblasen mit Druckluft oder mit einem Pinsel. Reinigen Sie regelmäßige Gleitrolle (11).

Maßnahmen zur Geräuschreduzierung

Maßnahmen durch den Hersteller:

Sanftanlauf
Auslieferung mit einem speziell zur Gerauschreduzierung entwickelten Sageblatt
Maßnahmen durch den Bediener:
Vibrationsarme Montage auf einer stabilen Arbeitsfläche
-Einsatz von Sägeblättern mit geräuschreduzierenden Funktionen
- Regelmäßige Reinigung von Sägeblatt und Elektrowerkzeug

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihrds Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilf litersnne gerne bei Fragen zu unseren Produktien und deren Zubehor.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail]

Unter www.bosch-pt.de können Sie online Ersatzteile besteht oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Weitere Serviceadressen finden Sie unter:

Die empfohlenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus konnen durch den Benutzer ohne weitere Auflagen auf der StraBe transportiert werden.

Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.itte be

achten Sie auch eventuelle weiterführrende nationale Vorschriften.

Entsorgung

Elektrowerkzeuge, Akkus, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmull!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU über Elektr- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge und gemäß der europäischen Richtlinie

2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Bei unsachgemäß Entsorgung können Elektro- und Elektronik-Altgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden naher beschreiben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400m^2 sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m^2 , die mehrmals im Kalenderjahr oder dauerhaft Elektron- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikge- rats an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In thisem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner außeren Abmessung länger als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknupft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgerats zu informieren und den Endnutzer nach seiner

28|English

Absicht zu befragen, ob bei der Auslieferung des neuen Gerats ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400m^2 betragen oder die gesamten Lager- und Versandflächen mindestens 800m^2 betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großergeäte mit mindestens einer äußerten Abmessung über 50~cm ) beschrankt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzter gewährleisten; das gilt auch für Altgeräte, die in keiner äußerten Abmessung länger als 25~cm sind, die der Endnutzter zurückgeben will, ohne ein neues Gerät zu kaufen.

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt Transport (siehe „Transport“, Seite 27).

English

Safety instructions

LED Capacitelt
Permanentlicht 3 × groen 60–100 %
Permanentlicht 2 × groen 30–60 %
Permanentlicht 1 × groen 5–30 %
Knipperlicht 1 × groen	0–5 %

Accutype ProCORE18V...

LED Capacitite

Permanent licht 5 × groen 80-100%

Permanent licht 4 × groen 60 - 80%

Permanent licht 3 × groen 40 - 60%

Permanent licht 2 × groen 20-40%

Permanent licht 1 × groen 5 - 20%

Knipperlicht 1 × groen 0 - 5 %

Beschem de accu gegen vocht en water.

Illustreredekomponenter

Stejemissionsvardier fundet iht. EN IEC 62841-3-9.

Stationärllerflexibeltmontage

Sekundär-/primarbatterier:

Li-jon:

-Emneunderlag (24) (2stk.)

Merknad: Undersok om elektroverktoyet er skadet.

För viderebruak avelektroverktoyet mä beskyttelsessinnretninger erlerlett skadede deler kontrolleresnoyemed hensyn til feilfri og forskriftsmessig funksjon. Kontroller om de bevegelige delene fungerer feilfritt og ikke blokkeres,og at ingen deler er skadet. Samtige deler ma vare riktig monter og oppfylle alle betingelser for a sikre en feilfri drift.

(Oppladbare) batterier:

Li-ion:

Se informasjonen i avsnittet Transport (se „Transport“, Side 147).

Suomi

Turvallisuusohjeet

Sopivien sahanterien mitat

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

www.bosch-pt.cz

Dalsi adresy servisu najdeta na:

Tel.: [phone]

Fax: [phone]

E-Mail:[e-mail] www.bosch-pt.ro

Mai multe adrese ale unita tilor de service sunt disponible la:

E-Mail: [e-mail]

www.bosch.hr

Ostale adrese servisa mozte pronaci na:

当云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云

#

徒通公国是运半时五，丰日部本（）其云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云

-0ggegegegegegegegegegegegegegegegegege

.

.1bJ LcL J oJg 1

. plaiua

川

(9)jui gui jia jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu jiu juu

(10)Sao liai lao hao bs 15s gao yjgo

(11)0uS yguyuauuulaiuui (laiai)
