KASUTUSJUHEND GCM 18V254 D Professional BOSCH

45°; 30°; 22,5°; 15° 15°; 22,5°; 30°; 45° – Otpustite ručicu za fiksiranje (16) ako je pritegnuta. – Povucite polugu (17) i okrenite stol za piljenje (12) do željenog zareza ulijevo ili udesno. 1 609 92A 9BC | (11.01.2024) Bosch Power ToolsHrvatski | 367 – Ponovno otpustite polugu. Poluga se mora osjetno uglaviti u zarez. – Ponovno pritegnite ručicu za fiksiranje (16). Namještanje proizvoljnog horizontalnog kuta kosog rezanja (vidjeti sliku K) Horizontalni kut kosog rezanja može se namjestiti u području od48° (lijeva strana) do48° (desna strana). – Otpustite ručicu za fiksiranje(16) ako je pritegnuta. – Povucite polugu(17) i istovremeno pritisnite kopču za fiksiranje(15) dok se ne uglavi u za to predviđeni utor. Na taj način će se stol za piljenje moći slobodno pomicati. – Okrećite stol za piljenje(12) na ručici za fiksiranje ulijevo ili udesno sve dok pokazivač kuta(58) ne pokaže željeni horizontalni kut kosog rezanja. – Ponovno pritegnite ručicu za fiksiranje(16). – Za ponovno otpuštanje poluge(17) (za namještanje horizontalnih standardnih kutova kosog rezanja) povucite polugu prema gore. Kopča za fiksiranje(15) vraća se u svoj prvobitni položaj i poluga(17) se ponovno može uglaviti u zareze(20). Namještanje vertikalnog kuta kosog rezanja Vertikalni kut kosog rezanja može se namjestiti u području od47° (lijeva strana) do47° (desna strana). Za brzo i precizno namještanje često korištenih vertikalnih kutova kosog rezanja predviđeni su fiksni položaji za kutove 0°, 22,5° i 45°. – Provjerite je li stezni kotačić(45) montiran (vidi „Montaža steznog kotačića (vidjetislikuA2)“, Stranica364). Namještanje vertikalnog standardnog kuta kosog rezanja (vidjeti slikuL) – Podesive granične vodilice(26) izvucite skroz prema van ili ih izvadite. – Otpustite stezni kotačić(45). – Polugu za uglavljivanje(46) povucite prema van i uglavite je u položaj slobodnog hoda. Na ovaj način možete koristiti čitavo područje kuta kosog rezanja (lijevo i desno). – Zakrećite krak alata na ručki(7) ulijevo ili udesno sve dok pokazivač kuta(28) ne pokaže željeni vertikalni standardni kut kosog rezanja. – Okrenite polugu za uglavljivanje(46). Poluga za uglavljivanje mora se osjetno uglaviti u položaj željenog vertikalnog standardnog kuta kosog rezanja. – Ponovno stegnite stezni kotačić(45). Namještanje proizvoljnog vertikalnog kuta kosog rezanja – Podesive granične vodilice(26) izvucite skroz prema van ili ih izvadite. – Otpustite stezni kotačić(45). – Polugu za uglavljivanje(46) povucite prema van i uglavite je u položaj slobodnog hoda. Na ovaj način možete koristiti čitavo područje kuta kosog rezanja (lijevo i desno). – Zakrećite krak alata na ručki(7) ulijevo ili udesno sve dok pokazivač kuta(28) ne pokaže željeni vertikalni kut kosog rezanja. – Ponovno stegnite stezni kotačić(45). Puštanje u rad u Prije piljenja uvijek pritegnite ručicu za fiksiranje(16) i stezni kotačić(45). List pile bi se inače mogao saviti u izratku. Uključivanje (vidjetislikuM) – Za uključivanje električnog alata pomaknite najprije blokadu uključivanja(5) do sredine i potom pritisnite prekidač za uključivanje/isključivanje(6) i držite pritisnut. Napomena: Iz sigurnosnih razloga ne može se blokirati prekidač za uključivanje/isključivanje (6), nego tijekom rada mora stalno ostati pritisnut. Isključivanje – Za isključivanje otpustite prekidač za uključivanje/ isključivanje (6). Piljenje Opće upute za piljenje u Prije piljenja uvijek pritegnite ručicu za fiksiranje(16) i stezni kotačić(45). List pile bi se inače mogao saviti u izratku. u Kod svih rezova morate najprije osigurati da list pile niti u jednom trenutku ne može dodirnuti graničnu vodilicu, vijčane stege ili ostale dijelove alata. Uklonite eventualno montirane pomoćne graničnike ili ih prilagodite na odgovarajući način. Zaštitite list pile od udaraca. List pile ne izlažite bočnom pritisku. Pilite samo izratke koji su dopušteni kod namjenske uporabe. Ne obrađujte izdužene izratke. Izradak uvijek mora imati ravan rub za nalijeganje na graničnu vodilicu. Dugački i teški izradci moraju biti podloženi ili poduprti na slobodnom kraju. Uvjerite se da njišući štitnik propisno radi i da se može slobodno pomicati. Prilikom vođenja kraka alata prema dolje njišući štitnik se mora otvoriti. Prilikom vođenja kraka alata prema gore njišući štitnik se mora ponovno zatvoriti iznad lista pile i blokirati se u najvišem položaju kraka alata. Položaj korisnika (vidjeti sliku N) u Nemojte stajati u liniji s listom pile ispred električnog alata, nego uvijek bočno pomaknuti od lista pile. Time je vaše tijelo zaštićeno od mogućeg povratnog udarca. – Šake, prste i ruke držite dalje rotirajućeg lista pile. – Ne prelazite rukama ispred kraka alata. Piljenje s vučnim gibanjem – Za rezove pomoću vučne naprave (2) (široki izradci) otpustite vijak za fiksiranje (1) ako je pritegnut. Bosch Power Tools 1 609 92A 9BC | (11.01.2024)368 | Hrvatski – Po potrebi namjestite željeni horizontalni i/ili vertikalni kut kosog rezanja. – Pritisnite izradak prema graničnim vodilicama (25) i (26). – Stegnite izradak prema dimenzijama. – Krak alata odmaknite toliko od granične vodilice (25) da se list pile nađe ispred izratka. – Uključite električni alat. – Polako vodite krak alata s ručkom (7) prema dolje. – Sada pritisnite krak alata u smjeru graničnih vodilica (25) i (26) i jednoličnim pomakom pilite izradak. – Isključite električni alat i pričekajte da se list pile potpuno zaustavi. – Polako vodite krak alata prema gore. Piljenje bez vučnog gibanja (odrezivanje) (vidjeti slikuO) – Za rezove bez vučnog pomaka (mali izradci) otpustite vijak za fiksiranje (1) ako je pritegnut. Gurnite krak alata do graničnika u smjeru granične vodilice (25) i ponovno pritegnite vijak za fiksiranje (1). – Po potrebi namjestite željeni horizontalni i/ili vertikalni kut kosog rezanja. – Pritisnite izradak prema graničnim vodilicama (25) i (26). – Stegnite izradak prema dimenzijama. – Uključite električni alat. – Polako vodite krak alata s ručkom (7) prema dolje. – Prorežite izradak jednoličnim pomakom. – Isključite električni alat i pričekajte da se list pile potpuno zaustavi. – Polako vodite krak alata prema gore. Upute za rad Označavanje linije rezanja (vidjeti slikuP) Dvije laserske zrake pokazuju vam liniju rezanja lista pile. Na taj način možete izradak pozicionirati za točno rezanje bez otvaranja njišućeg štitnika. – Uključite laserske zrake na način da kratko pritisnete prekidač za uključivanje/isključivanje(6), a da ne pritisnete blokadu uključivanja(5). – Izravnajte vašu oznaku na izratku između dvije linije lasera. Napomena: Prije rezanja provjerite prikazuje li se ispravno linija rezanja (vidi „Namještanje lasera“, Stranica368). Laserske zrake mogu se pomaknuti npr. zbog vibracija kod intenzivne uporabe. Dopuštene dimenzije izradaka Maksimalni izradci: Horizontalni kut kosog rezanja Vertikalni kut kosog rezanja Visinaxširina [mm] 0° 0° 90x305 45°(lijevo/desno) 0° 90x215 45°(lijevo) 45°(lijevo) 55x215 Horizontalni kut kosog rezanja Vertikalni kut kosog rezanja Visinaxširina [mm] 45°(desno) 45°(desno) 30x215 0° 45°(lijevo) 55x305 0° 45°(desno) 30x305 Minimalni izradci (= svi izradci koji se mogu stegnuti isporučenom vijčanom stegom(41) lijevo ili desno od lista pile): 100x40mm (duljinaxširina) Maksimalna dubina rezanja(0°/0°):90mm Namještanje graničnika dubine (piljenje utora) (vidjeti slikuQ) Graničnik dubine mora se pomaknuti ako želite piliti utor. – Zakrenite graničnik dubine(39) prema naprijed. – Zakrenite krak alata na ručki (7) u željeni položaj. – Okrećite vijak za podešavanje(38) sve dok završetak vijka ne dodirne graničnik dubine (39). – Polako vodite krak alata prema gore. Piljenje izradaka jednake dužine (vidjetislikuR) Za jednostavno piljenje izradaka jednake dužine možete koristiti lijevi ili desni graničnik dužine(36). – Graničnik dužine(36) okrenite prema gore. – Namjestite produžetak stola za piljenje(23) na željenu dužinu izratka. Posebni izradci Kod piljenja savijenih ili okruglih izradaka morate ih posebno osigurati od klizanja. Na liniji rezanja ne smije nastati nikakav raspor između izratka, granične vodilice i stola za piljenje. Ako je potrebno, trebate izraditi specijalne držače. Zamjena uložnih ploča (vidjeti slikuS) Uložne ploče (14) mogu se istrošiti nakon dulje uporabe električnog alata. Zamijenite neispravne uložne ploče. – Stavite električni alat u radni položaj. – Vijke(54) odvijte standardnim križnim odvijačem i izvadite staru uložnu ploču(14). – Umetnite novu uložnu ploču i ponovno stegnite vijke(54). Namještanje lasera Napomena: Za ispitivanje funkcije lasera električni alat mora biti priključen na električno napajanje. u Tijekom namještanja lasera (npr. kod pomicanja kraka alata) nikada ne pritišćite prekidač za uključivanje/ isključivanje. Nehotično pokretanje električnog alata može rezultirati ozljedama. – Stavite električni alat u radni položaj. – Okrenite stol za piljenje (12) sve do zareza (20) za 0°. Poluga (17) se mora osjetno uglaviti u zarez. Kako bi se postigli precizni rezovi, nakon intenzivne uporabe morate provjeriti laserske zrake i u danom slučaju ponovno podesiti. Za to je potrebno iskustvo i odgovarajući specijalni alat. Bosch servis će ove radove izvesti brzo i pouzdano. 1 609 92A 9BC | (11.01.2024) Bosch Power ToolsHrvatski | 369 Provjera (vidjeti slikuT1) – Ucrtajte ravnu liniju rezanja na izratku. – Polako vodite krak alata s ručkom(7) prema dolje. – Izravnajte izradak tako da se zupci lista pile podudaraju s linijom rezanja. – Čvrsto držite izradak u ovom položaju i ponovno polako vodite krak alata prema gore. – Čvrsto stegnite izradak. – Laserske zrake uključite pritiskom na prekidač(6), a da ne pritisnete blokadu uključivanja(5). Laserske zrake moraju se po čitavoj dužini lijevo ili desno nalaziti na istom razmaku od označene linije rezanja na izratku i kada se krak alata pomiče prema dolje. Skidanje kape za zaštitu od lasera (vidjeti slikuT2) – Otpustite dva vijka(55) kape za zaštitu od lasera(8) šesterokutnim ključem/ravnim odvijačem(43) i skinite kapu za zaštitu od lasera. Namještanje bočnog odstupanja kod pomicanja kraka akata (vidjetislikeT3–T4) – Otpustite vijak za pričvršćivanje(56) (za cca.1– 2okretaja). Nemojte odvrnuti vijak do kraja. – Pomičite kućište lasera(57) udesno ili ulijevo sve dok laserske zrake kod gibanja kraka alata prema dolje više ne odstupaju bočno. – Kućište lasera(57) držite u ovom položaju i ponovno stegnite vijak za pričvršćivanje(56). – Ponovno pričvrstite kapu za zaštitu od lasera(8). Provjera i namještanje osnovnih postavki Kako bi se postigli precizni rezovi, nakon intenzivne uporabe morate provjeriti osnovne postavke električnog alata i po potrebi ih namjestiti. Za to je potrebno iskustvo i odgovarajući specijalni alat. Bosch servis će ove radove izvesti brzo i pouzdano. Centriranje pokazivača kuta (horizontalnog) (vidjeti slikuU) – Stavite električni alat u radni položaj. – Okrenite stol za piljenje (12) sve do zareza (20) za 0°. Poluga (17) se mora osjetno uglaviti u zarez. Provjera Pokazivač kuta (58) mora biti u liniji s oznakom 0° na skali (21). Namještanje – Otpustite vijak (59) križnim odvijačem i izravnajte pokazivač kuta uzduž oznake 0°. – Ponovno stegnite vijak. Centriranje pokazivača kuta(vertikalnog) (vidjetislikuV) – Stavite električni alat u radni položaj. – Otpustite stezni kotačić(45). – Povucite polugu za uglavljivanje(46) prema van i krakom alata namjestite vertikalni kut kosog rezanja od 0°. – Otpustite polugu za uglavljivanje(46). Poluga za uglavljivanje mora se osjetno uglaviti u položaj – Ponovno stegnite stezni kotačić(45). Provjera Pokazivač kuta(28) mora biti u liniji s oznakom 0° na skali(27). Namještanje – Otpustite vijak(60) križnim odvijačem i izravnajte pokazivač kuta uzduž oznake 0°. – Ponovno stegnite vijak. Transport električnog alata (vidjetislikuW) u Prije svih radova na električnom alatu (npr. održavanje, zamjena alata, itd.), kao i kod njegovog transporta i spremanja, aku-bateriju treba izvaditi iz električnog alata. Kod nehotičnog aktiviranja prekidača za uključivanje/isključivanje postoji opasnost od ozljeda. Prije transporta električnog alata morate izvršiti sljedeće korake: – Otpustite vijak za fiksiranje(1) ako je pritegnut. Povucite krak alata do kraja prema naprijed i ponovno stegnite vijak za fiksiranje. – Uvjerite se da je graničnik dubine(39) zakrenut do kraja prema natrag i da vijak za podešavanje(38) kod pomicanja kraka alata ništa ne dodiruje. – Stavite električni alat u transportni položaj. – Uklonite sve dijelove pribora koji se ne mogu čvrsto montirati na električni alat. Nekorištene listove pile prije transporta po mogućnosti spremite u zatvoreni spremnik. – Stavite transportnu ručku(3) okomito. – Električni alat nosite držeći transportnu ručku(3) ili zahvatite u udubljenja za držanje(61) bočno na stolu za piljenje. u Prilikom transportiranja električnog alata koristite samo transportne naprave, a nikada zaštitne naprave ili naslone izratka. Održavanje i servisiranje Održavanje i čišćenje u Prije svih radova na električnom alatu (npr. održavanje, zamjena alata, itd.), kao i kod njegovog transporta i spremanja, aku-bateriju treba izvaditi iz električnog alata. Kod nehotičnog aktiviranja prekidača za uključivanje/isključivanje postoji opasnost od ozljeda. u Električni alat i otvore za hlađenje održavajte čistima kako bi se moglo dobro i sigurno raditi. Njišući štitnik mora se uvijek moći slobodno pomicati i sam zatvarati. Zbog toga područje oko njišućeg štitnika uvijek držite čistim. Nakon svakog radnog postupka očistite prašinu i strugotine puhanjem komprimiranim zrakom ili kistom. Redovito čistite klizni valjčić(11). Bosch Power Tools 1 609 92A 9BC | (11.01.2024)370 | Eesti Mjere za smanjenje buke Mjere koje provodi proizvođač: – Meki start – Isporuka s listom pile specijalno razvijenim za smanjenje buke Mjere koje provodi korisnik: – Montaža na stabilnu radnu površinu koja prigušuje vibracije – Uporaba listova pile s funkcijom smanjenja buke – Redovito čišćenje lista pile i električnog alata Servisna služba i savjeti o uporabi Naša servisna služba će odgovoriti na vaša pitanja o popravku i održavanju vašeg proizvoda, kao i o rezervnim dijelovima. Crteže u rastavljenom obliku i informacije o rezervnim dijelovima možete naći i na našoj adresi: www.bosch-pt.com Tim Bosch savjetnika o uporabi rado će odgovoriti na vaša pitanja o našim proizvodima i njihovom priboru. U slučaju upita ili naručivanja rezervnih dijelova, molimo vas obavezno navedite 10‑znamenkasti kataloški broj s tipske pločice proizvoda. Hrvatski Robert Bosch d.o.o PT/SHR-BSC Kneza Branimira 22 10040 Zagreb Tel.: [phone] Fax: [phone] E-Mail: [e-mail] www.bosch.hr Ostale adrese servisa možete pronaći na: www.bosch-pt.com/serviceaddresses Transport Preporučene litij-ionske aku-baterije podliježu zakonu o transportu opasnih tvari. Korisnik bez ikakvih preduvjeta može transportirati aku-baterije cestovnim transportom. Ako transport obavlja treća strana (npr. transport zrakoplovom ili špedicija), treba se pridržavati posebnih zahtjeva za ambalažu i označavanje. Kod pripreme ovakvih pošiljki za transport prethodno se treba savjetovati sa stručnjakom za transport opasnih tvari. Aku-bateriju šaljite nekim transportnim sredstvom samo ako je njezino kućište neoštećeno. Oblijepite otvorene kontakte i zapakirajte aku-bateriju tako da se ne može pomicati u ambalaži. Pridržavajte se i eventualnih dodatnih nacionalnih propisa. Zbrinjavanje Električne alate, aku-baterije, pribor i ambalažu treba dovesti na ekološki prihvatljivo recikliranje. Električni alat i aku-baterije/baterije ne bacajte u kućni otpad! Samo za zemljeEU: U skladu s europskom Direktivom 2012/19/EU o električnim i elektroničkim starim uređajima i njihovom provedbom u nacionalno pravo neupotrebljivi električni alati i u skladu s europskom Direktivom 2006/66/EZ neispravne ili istrošene aku-baterije/baterije moraju se odvojeno sakupljati i dovesti na ekološki prihvatljivo recikliranje. U slučaju nepravilnog zbrinjavanja električni i elektronički stari uređaji mogu imati štetne učinke na okoliš i ljudsko zdravlje zbog moguće prisutnosti opasnih tvari. Aku-baterije/baterije: Litij-ionske: Pridržavajte se uputa u poglavlju Transport (vidi „Transport“, Stranica370). Eesti Ohutusnõuded Üldised ohutusnõuded HOIATUS Lugege läbi kõik tööriistaga kaasas olevad ohutusnõuded ja juhised ning tutvuge kõigi jooniste ja spetsifikatsioonidega. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles. Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta. Ohutusnõuded tööpiirkonnas u Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada õnnetusi. u Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. u Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda. Elektriohutus u Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. 1 609 92A 9BC | (11.01.2024) Bosch Power ToolsEesti | 371 u Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem. u Kaitske elektrilist tööriista vihma ja niiskuse eest. Kuielektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. u Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. u Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. u Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu. Inimeste turvalisus u Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. u Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu. u Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. u Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. u Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. u Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. u Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, etneed on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. u Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi. Elektriliste tööriistade hoolikas käsitsemine ja kasutamine u Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. u Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. u Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist. u Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärgelaske seadet kasutada isikutel, kesseadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. u Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad. u Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. u Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, võttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. u Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana õlist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida. Akutööriistade hoolikas käsitsemine ja kasutamine u Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks. u Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu. Bosch Power Tools 1 609 92A 9BC | (11.01.2024)372 | Eesti u Kasutusvälisel ajal hoidke akusid eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad akukontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju. u Väärkasutuse korral võib akuvedelik välja voolata; vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi. u Ärge kasutage akut ega tööriista, mis on kahjustada saanud või mida on modifitseeritud. Kahjustada saanud või modifitseeritud akud võivad põhjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahju. u Kaitske akut ja elektrilist tööriista tule ja väga kõrgete temperatuuride eest. Kokkupuude tulega või üle 130 °C temperatuuriga võib põhjustada plahvatuse. u Järgige kõiki laadimisjuhiseid ja ärge laadige akut väljaspool juhistes määratletud temperatuurivahemikku. Nõuetele mittevastav laadimine või laadimine väljaspool ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tulekahju ohtu. Teenindus u Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö. u Ärge kunagi käidelge kahjustada saanud akusid. Akusid võivad käidelda vaid tootja esindajad või volitatud hooldekeskuse töötajad. Ohutusnõuded järkamissaagide kasutamisel u Järkamissaed on ette nähtud puidu ja puidusarnaste materjalide lõikamiseks, neid ei saa kasutada raudmetallist esemete, näiteks lattide, varraste, kruvide jmt lõikamiseks. Abrasiivne tolm põhjustab liikuvate detailide, näiteks alumise kettakaitse kinnikiilumist. Lõikamisel tekkivad sädemed kõrvetavad alumist kettakaitset, vaheplaati ja teisi plastdetaile. u Võimaluse korral kinnitage toorik pitskruvidega. Kui hoiate toorikut kinni käega, peate hoidma oma kätt saeketta kummastki küljest kogu aeg vähemalt 100 mm kaugusel. Ärge kasutage saagi selliste detailide lõikamiseks, mis on liiga väikesed ja mida ei ole võimalik kinnitusvahendite abil kinnitada ega käega kinni hoida. Kui Teie käsi on saekettale liiga lähedal, suureneb saekettaga kokkupuute ja sellest tingitud vigastuste oht. u Toorik ei tohi liikuda ja peab olema kinnitatud või surutud vastu piirikut ja lauda. Ärge suruge toorikut vastu saeketast ja ärge kunagi tehke vabakäelõikeid. Lahtised või liikuvad toorikud võivad suure kiirusega eemale paiskuda ja seeläbi vigastusi tekitada. u Lükake saagi läbi tooriku. Ärge tõmmake saagi läbi tooriku. Lõike tegemiseks tõstke sae pead ja tõmmake see üle tooriku, ilma et lõikaksite, seejärel käivitage mootor, langetage sae pea alla ja suruge saag läbi tooriku. Tõmbava lõike korral tekib oht, et saeketas kerkib toorikult üles ja saeketas koos alusega paiskub jõuga kasutaja suunas. u Ärge kunagi asetage oma käsi ettenähtud lõikejoone kohal risti, seda ei tohi teha saeketta ees ega taga. Tooriku toestamine risti asetatud kätega, st tooriku hoidmine saekettast paremal pool vasaku käega ja saekettast vasakul pool parema käega on väga ohtlik. u Kui saeketas pöörleb, siis ärge viige oma käsi piiriku taha, ja jälgige, et Teie käsi oleks pöörleva saeketta kummastki küljest vähemalt 100 mm kaugusel, näiteks kui eemaldate puidujäätmeid. Saeketta lähedus Teie käele ei pruugi olla hoomatav ja võite ennast tõsiselt vigastada. u Vaadake toorik enne lõikamist üle. Kui toorik on paindunud või kõverdunud, kinnitage see piiriku külge nii, et kumer pool jääb väljapoole. Veenduge, et lõikejoonele ei jää tooriku, piiriku ja laua vahele pilu. Paindes või kõverdunud toorikud võivad paigast nihkuda ja põhjustada lõikamise ajal pöörleva saeketta kinnikiilumise. Toorikus ei tohi olla naelu ega muid võõrkehasid. u Kasutage saagi alles siis, kui laual ei ole tööriistu, puidujäätmeid jmt; laual tohib olla vaid toorik. Väike praht, puidutükid ja muud pöörleva saekettaga kokkupuutuvad esemed võivad suure kiirusega eemale paiskuda. u Lõigake ühekorraga vaid ühte toorikut. Virna laotud toorikuid ei saa korralikult kinnitada ega kinni hoida ning saagimisel võivad need kohalt nihkuda või põhjustada saeketta kinnikiilumise. u Hoolitsege selle eest, et järkamissaag oleks enne töö alustamist ühetasasel stabiilsel aluspinnal. Ühetasane kõva aluspind vähendab ohtu, et järkamissaag muutub töötamisel ajal ebastabiilseks. u Planeerige oma tööd. Iga kord, kui reguleerite saeketta kallet või lõikenurka, veenduge, et reguleeritav piirik on õigesti välja rihitud ja toestab toorikut, puutumata kokku saeketta või kettakaitsega. Ilma et lülitaksite sae sisse ja asetaksite tooriku lauale, laske saekettal läbida täielik lõiketeekond, et veenduda, et saeketta teel ei ole takistusi ja et ei esine piiriku lõikamise ohtu. u Toorikute puhul, mis on laiemad või pikemad kui laua ülaserv, tagage korralik toestus, kasutades näiteks lauapikendust või saepinki. Toorikud, mis on järkamissae lauast pikemad või laiemad, võivad ümber kukkuda, kui need ei ole korralikult toestatud. Kui mahalõigatud puidutükk või toorik ümber kukub, võib alumine kettakaitse selle tagajärjel üles kerkida või pöörlevalt saekettalt kontrollimatult eemale paiskuda. u Ärge kasutage lauapikenduse või lisatoestuse asemel teiste inimeste abi. Tooriku ebastabiilne toestus võib kaasa tuua saeketta kinnikiilumise. Toorik võib lõikamise 1 609 92A 9BC | (11.01.2024) Bosch Power ToolsEesti | 373 ajal ka paigast nihkuda ja tõmmata tööriista kasutaja või abilise vastu pöörlevat saeketast. u Mahalõigatud tükki ei tohi suruda vastu pöörlevat saeketast. Kui ruumi on näiteks pikijuhikute kasutamise korral vähe, võib mahalõigatud tükk saekettaga kokku puutuda ja suurel kiirusel eemale paiskuda. u Ümarate toorikute, näiteks varraste või torude korralikuks toestamiseks kasutage pitskruvi või muid sobivaid kinnitusvahendeid. Vardad võivad lõikamisel minema veereda ja kaasa tuua saeketta haardumise, mille tagajärjel tõmmatakse toorik koos Teie käega vastu saeketast. u Laske saekettal jõuda maksimaalkiirusele, enne kui alustate tooriku lõikamist. See vähendab tooriku eemalepaiskumise ohtu. u Tooriku kinnikiilumise või saeketta blokeerumise korral lülitage järkamissaag välja. Oodake, kuni kõik liikuvad osad on seiskunud, tõmmake võrgupistik pistikupesast välja või eemaldage seadmest aku. Seejärel eemaldage kinnikiilunud materjal. Kui sellise kinnikiilumise korral saagimist jätkate, võite kaotada kontrolli järkamissae üle või järkamissaagi kahjustada. u Pärast lõikamise lõpetamist vabastage lüliti, hoidke sae pead all ja enne mahalõigatud tüki eemaldamist oodake, kuni saeketas on seiskunud. Käe viimine järelpöörleva saeketta lähedusse on väga ohtlik. u Hoidke käepidemest tugevasti kinni, kui teete osalist lõiget või kui vabastate lüliti, enne kui sae pea on jõudnud alumisse asendisse. Sae pidurdusjõu toimel võib sae pea järsult alla liikuda ja tekitada vigastusi. u Ära lase käepidemest lahti kui saepea on kõige alumisse asendisse jõudnud. Lükka saepea alati käsitsi kõige ülemisse asendisse tagasi. Kui saepea liigub kontrollimatult, võib see kaasa tuua vigastusohu. u Hoidke oma töökoht puhas. Materjalisegud on eriti ohtlikud. Kergemetallide tolm võib süttida või plahvatada. u Ärge kasutage nürisid, pragunenud, kõverdunud või kahjustatud saekettaid. Nüride või valesti rihitud hammastega saekettad põhjustavad liiga kitsa lõikejälje tõttu suurema hõõrdumise, saeketta kinnikiildumise ja tagasilöögi. u Ärge kasutage kiirlõiketerasest (HSS) saekettaid. Sellised saekettad võivad kergesti murduda. u Kasutage kinnitusava läbimõõdule täpselt vastava suuruse ja kujuga (teemant- või ümar)kettaid. Vale võlliavaga saekettad pöörlevad ekstsentriliselt ja selle tulemusel kaob sae üle kontroll. u Ajal, mil seade töötab, ärge kunagi eemaldage lõikepiirkonnast materjalijääke, puidulaaste vmt. Viige seadme haar kõigepealt puhkeasendisse ja lülitage seade välja. u Pärast töö lõpetamist ärge puudutage saeketast enne, kui see on jahtunud. Saeketas läheb töötamisel väga kuumaks. u Aku vigastamise ja ebaõige käsitsemise korral võib akust eralduda aure. Aku võib põlema süttida või plahvatada. Õhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid. u Ärge avage akut. Esineb lühise oht. u Teravad esemed, näiteks naelad või kruvikeerajad, samuti löögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda. u Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest. Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti tule, mustuse, vee ja niiskuse eest. Plahvatus- ja lühiseoht. u Elektriline tööriist tarnitakse koos laseri hoiatussildiga (vt tabelit "Sümbolid ja nende tähendus"). u Kui laseri hoiatussildi tekst ei ole teie riigis kõneldavas keeles, kleepige see enne tööriista esmakordset kasutuselevõttu üle kaasasoleva, teie riigikeeles oleva kleebisega. u Ärge katke kunagi kinni elektrilisel tööriistal olevaid hoiatussilte. Ärge juhtige laserkiirt inimeste ega loomade suunas ja ärge viige ka ise pilku otsese või peegelduva laserkiire suunas. Vastasel korral võite inimesi pimestada, põhjustada õnnetusi või kahjustada silmi. u Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandilt viivitamatult välja viia. u Ärge tehke laserseadmes mingeid muudatusi. Käesolevas kasutusjuhendis kirjeldatud seadistamisvõimalusi võite ohutult kasutada. u Ärge laske lastel kasutada elektrilist tööriista ilma järelevalveta. Lapsed võivad teisi inimesi või ennast kogemata pimestada. Sümbolid Järgnevad sümbolid võivad olla teie elektrilise tööriista kasutamisel olulised. Pidage sümbolid ja nende tähendus meeles. Sümbolite õige tõlgendus aitab teil elektrilist tööriista käsitseda paremini ja ohutumalt. Sümbolid ja nende tähendus Lasekiirgus Kiire suunas ei tohi vaadata Laiatarbe-lasertoode klass2 EN 50689:2021 Kui elektriline tööriist töötab, ärge viige oma käsi saagimispiirkonda. Saekettaga kokkupuute korral võite end vigastada. Bosch Power Tools 1 609 92A 9BC | (11.01.2024)374 | Eesti Sümbolid ja nende tähendus Kandke tolmukaitsemaski. Kandke kaitseprille. Kandke kuulmiskaitsevahendeid. Müra võib kuulmist kahjustada. Ohtlik piirkond! Hoidke käed, sõrmed ja käsivarred sellest piirkonnast eemal. Transportimisel hoidke elektrilist tööriista üksnes selleks ettenähtud ja vastavalt märgistatud kohtadest (süvendistest). Vertikaalsete kaldenurkade saagimisel tuleb reguleeritavad tugirööpad väljapoole tõmmata või täiesti eemaldada. 3601M511.. 254 mm 30 mm 3601M511B. 3601M5118. 254 mm 25.4 mm Pöörake tähelepanu saelehe mõõtmetele. Siseava läbimõõt peab tööriista spindliga lõtkuta sobima. Kui on vaja kasutada kahandusdetaile, siis veenduge, et kahandusdetaili mõõtmed sobiksid põhilehe paksuse ja saelehe siseava läbimõõduga ning tööriista spindli läbimõõduga. Võimaluse korral kasutage saelehega kaasas olevaid kahandusdetaile. Saelehe läbimõõt peab vastama sümbolil toodud väärtusele. Toote kirjeldus ja kasutusjuhend Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi. Pange tähele kasutusjuhendi esiosas olevaid jooniseid. Nõuetekohane kasutamine Elektriline tööriist on statsionaarse seadmena ette nähtud sirgete piki- ja põiksuunaliste lõigete tegemiseks puidus. Sealjuures on võimalikud horisontaalsed kaldenurgad −48° kuni +48° ning vertikaalsed kaldenurgad 47° (vasakpoolsed) kuni 47° (parempoolsed). Elektritööriista võimsus on kohandatud kõva ja pehme puidu, samuti laast- ja kiudplaatide saagimiseks. Vastavate saeketaste kasutamisel on võimalik saagida alumiiniumprofiile ja plaste. Käesolev toode on tarbijatele mõeldud lasertoode, mis vastab standardile EN50689. Kujutatud komponendid Joonistel kujutatud komponentide numeratsiooni aluseks on elektrilise tööriista jooniseleheküljel olevad numbrid. (1) Tõmbeseadise lukustuskruvi (2) Tõmbeseadis (3) Transpordipide (4) Kaitsekate (5) Sisse-/väljalüliti sisselülitustõkis (6) Sisse-/väljalüliti (7) Käepide (8) Laseri kaitsekübar (9) Laserikiirguse väljumisava (10) Pendel-kaitsekate (11) Liugrull (12) Saelaud (13) Paigaldusavad (14) Vaheplaat (15) Lukustusklamber (16) Suvalise horisontaalse kaldenurga lukustuspide (17) Horisontaalse kaldenurga eelseadmishoob (18) Kaldumiskaitse (19) Laseri hoiatussilt (20) Horisontaalsete standardsete kaldenurkade märgistussälgud (21) Horisontaalse kaldenurga skaala (22) Saelaua pikenduse fikseerimiskruvi (23) Saelaua pikendus (24) Töödeldava detaili tugi (paindlikult paigaldatav) (25) Püsipaigaldatud tugisiin (26) Reguleeritav tugisiin (27) Vertikaalse kaldenurga skaala (28) Vertikaalse kaldenurga näidik (29) Laastude suunaja (30) Saeleht (31) Spindlilukustus (32) Aku lukustuse vabastusnupp (33) Aku (34) Transpordikaitse (35) Kaldumiskaitsekaar (36) Pikkusepiirik (37) Tolmukott 1 609 92A 9BC | (11.01.2024) Bosch Power ToolsEesti | 375 (38) Sügavuspiiriku justeerimiskruvi (39) Sügavuspiirik (40) Keermestatud varras (41) Pitskruvi (42) Avad pitskruvi jaoks (43) Sisekuuskantvõti/lapikkruvikeeraja (44) Reguleeritava tugisiini lukustuskruvi (45) Vertikaalse kaldenurga lukustusratas (46) Vertikaalse kaldenurga lukustushoob (47) Töödeldava detaili toe kinnituskoht (elektrilisel tööriistal) (48) Töödeldava detaili toe kinnituskoht (töödeldava detaili toel) (49) Tikkpolt (50) Imiadapter (51) Sisekuuskantpeakruvi saelehe kinnitamiseks (52) Kinnitusäärik (53) Seesmine kinnitusäärik (54) Vaheplaadi kinnituskruvid (55) Laseri kaitsekübara kruvi (56) Laseri korpuse kinnituskruvi (57) Laseri korpus (58) Horisontaalse kaldenurga näidik (59) Horisontaalse nurganäidiku kruvi (60) Vertikaalse nurganäidiku kruvi (61) Haardesüvendid Tehnilised andmed Aku-järkamissaag GCM18V-254D GCM18V-254D Tootenumber 3601M511.. 3601M511B. 3601M5118. Nimipinge V= 18 18 Tühikäigu-pöörlemiskiirus

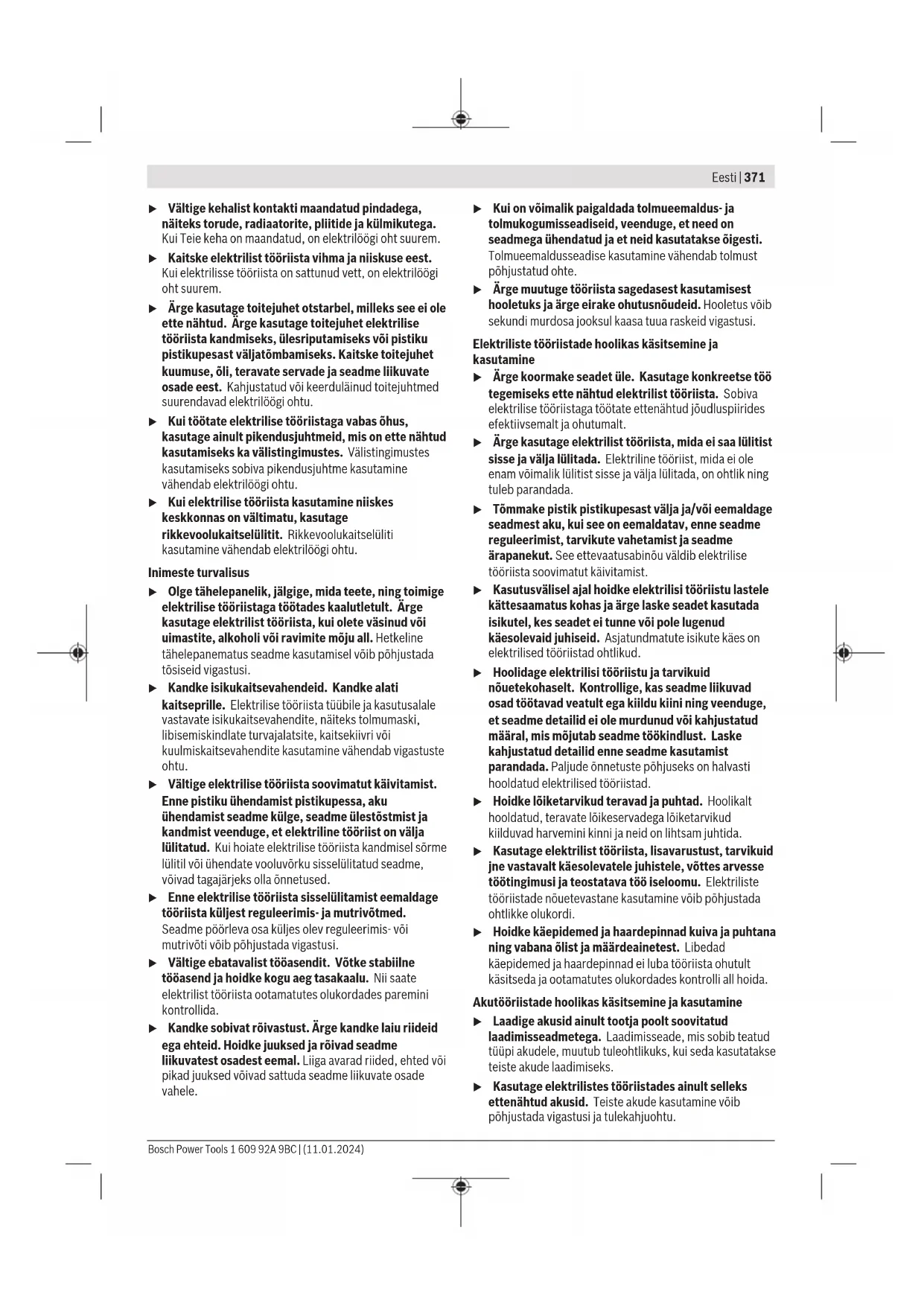

kg 17,7–18,7 17,7–18,7 Soovitatav keskkonnatemperatuur laadimisel °C 0 ... +35 0 ... +35 Lubatud keskkonnatemperatuur töötamisel

ja hoiustamisel °C –20 ... +50 –20 ... +50 Soovitatavad akud GBA18V... ProCORE18V... GBA18V... ProCORE18V... Soovitatavad laadimisseadmed GAL18... GAX18... GAL36... GAL18... GAX18... GAL36... Sobivate saelehtede mõõtmed Saelehe läbimõõt mm 254 254 Põhilehe paksus mm 1,4−2,5 1,4−2,5 Siseava läbimõõt mm 30 25,4

Mõõdetud 20−25°C juures akuga ProCORE18V 8.0Ah. B) Sõltuvalt kasutatud akust C) Piiratud võimsus temperatuuril <0°C. Väärtused võivad olenevalt tootest varieeruda ja oleneda kasutus- ning keskkonnatingimustest.Täiendav teave veebisaidil www.bosch-professional.com/wac. Tooriku lubatud mõõtmed (maksimaalne/minimaalne): (vaadake „Töödeldava detaili lubatud mõõtmed“, Lehekülg381) Andmed müra kohta Mürapäästuväärtused, määratud vastavalt ENIEC62841-3-9. Elektrilise tööriista ekvivalentne müratase on tavaliselt: helirõhutase 97dB(A); helivõimsustase 106dB(A). Mõõtemääramatus K=3dB. Kasutage kuulmiskaitsevahendeid! Nendes juhistes toodud mürapäästu väärtus on mõõdetud standardse mõõtemeetodiga ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsioonitaseme esialgseks hindamiseks. Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid Bosch Power Tools 1 609 92A 9BC | (11.01.2024)376 | Eesti või kui tööriista hooldus pole piisav, võib vibratsioonitase muutuda. Selle tagajärjel võib vibratsioonitase töötamise koguperioodil tunduvalt suureneda. Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. Selle tagajärjel võib vibratsioonitase töötamise koguperioodil tunduvalt väheneda. Aku Bosch müüb ka juhtmeta elektrilisi tööriistu ilma akuta. Pakendilt näete, kas aku kuulub teie elektrilise tööriista tarnekomplekti. Aku laadimine u Kasutage üksnes tehnilistes andmetes loetletud laadimisseadmeid. Vaid need laadimisseadmed on ette nähtud elektrilises tööriistas kasutatud liitium-ioonaku laadimiseks. Juhis: liitiumioonakud tarnitakse tehasest rahvusvaheliste transpordieeskirjade põhjal osaliselt laetutena. Selleks et aku täielikku võimsust tagada, laadige aku enne esimest kasutamist täielikult täis. Aku paigaldamine Lükake laetud aku akuhoidikusse nii, et see tuntavalt fikseeruks. Aku eemaldamine Aku eemaldamiseks vajutage lukustuse vabastamise nuppe ja tõmmake aku välja. Ärge rakendage seejuures jõudu. Akulon kakslukustusastet, mis takistavad aku väljakukkumist aku lukustuse vabastamisnupu kogemata vajutamisel. Elektritööriista paigaldatud akut hoiab õiges asendis vedru. Aku laetuse taseme näidik Märkus: kõikidel akutüüpidel ei ole laetuse taseme indikaatorit. Rohelised LEDid aku laetuse taseme näidikul näitavad aku laetuse taset. Ohutuse huvides saab aku laetuse taset vaadata ainult väljalülitatud elektrilisel tööriistal. Laetuse taseme vaatamiseks vajutage laetuse taseme näidiku nuppu või . See on võimalik ka väljavõetud aku korral. Kui laetuse taseme näidiku nupuvajutamisel ei sütti ükski LED, on aku defektne ja tuleb välja vahetada. Aku tüüp GBA 18V... LED Mahtuvus Pidev tuli 3× roheline 60–100% Pidev tuli 2× roheline 30–60% Pidev tuli 1× roheline 5–30% LED Mahtuvus Vilkuv tuli 1× roheline 0–5% Aku tüüp ProCORE18V... LED Mahtuvus Pidev tuli 5× roheline 80–100% Pidev tuli 4× roheline 60–80% Pidev tuli 3× roheline 40–60% Pidev tuli 2× roheline 20–40% Pidev tuli 1× roheline 5–20% Vilkuv tuli 1× roheline 0–5% Juhised aku käsitsemiseks Kaitske akut niiskuse ja vee eest. Hoidke aku temperatuuril –20 °C kuni 50 °C. Ärge jätke akut suvel autosse. Puhastage aku ventilatsiooniavasid pehme, puhta ja kuiva pintsliga. Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskõlbmatuks ja tuleb välja vahetada. Järgige ringlussevõtu juhiseid. Paigaldus u Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu. Tarnekomplekt Võtke selleks arvesse käitamisjuhendi alguses olevat tarnekomplekti kirjeldust. Kontrollige enne elektrilise tööriista kasutuselevõttu, kas tarnekomplekt sisaldab kõiki allpool nimetatud osi: – Paigaldatud saelehega järkamissaag – Lukustusratas (45) – Reguleeritav tugisiin (26) – Pitskruvi (41) – Sisekuuskantvõti/lapikkruvikeeraja (43) – Tolmukott (37) – Töödeldavate detailide toed (24) (2tükki) Märkus: Kontrollige elektritööriista võimalike kahjustuste suhtes. Enne kui jätkate elektritööriista kasutamist, kontrollige hoolikalt kaitseseadiseid või kergelt kahjustatud osi, kas need on laitmatus ja nõuetekohases töökorras. Veenduge, et liikuvad osad töötavad veatult ega kiilu kinni ja et kõik detailid on kahjustamata. Seadme laitmatu töö tagamiseks 1 609 92A 9BC | (11.01.2024) Bosch Power ToolsEesti | 377 peavad kõik seadme osad olema paigaldatud õigesti ja vastama kõikidele nõuetele. Kahjustatud kaitseseadised ja osad tuleb lasta remontida või asendada selleks volitatud remonditöökojas. Üksikosade koostamine – Võtke tarnekomplekti kõik osad pakendist ettevaatlikult välja. – Eemaldage seadme ja tarvikute küljest pakkematerjal. – Seadmega kaasasolevate elementide paigaldamisel jälgige töö lihtsustamiseks, et elektriline tööriist oleks transpordiasendis. Töödeldavate detailide tugede paigaldamine (vaata joonist A1) Töödeldavate detailide toed (24) võivad paikneda elektrilisel tööriistal vasakul, paremal või ees. Paindlik paigaldussüsteem võimaldab teile mitmeid pikendus- või laiendusvariante (vaata joonistG). – Paigaldage vastavalt vajadusele töödeldava detaili tugi (24) kinnituskohtadele (47) elektrilisel tööriistal või kinnituskohtadele (48) teisel töödeldava detaili toel. u Ärge kandke elektrilist tööriista mitte kunagi töödeldava detaili tugedest haarates. Elektrilise tööriista transportimisel kasutage alati ainult transpordiseadiseid. Lukustusratta paigaldamine (vaata joonistA2) Lukustusratas (45) fikseerib seatud vertikaalse kaldenurga ja on turvalise töö jaoks nõutav. – Kerake kuuskantmutter tikkpoldilt (49) maha. – Keerake lukustusratas (45) päripäeva tikkpoldile (49) ja pingutage see. Reguleeritava tugisiini paigaldamine (vaata joonist A3) Reguleeritav tugisiin (26) tuleb paigaldada enne saagimist. – Lükake tugisiin (26) saelehest paremal vastavasse soonde ja pingutage lukustuskruvi (44). Tugisiini lapik külg peab olema sealjuures alati saelehe poole suunatud. Püsipaigaldus või ajutine paigaldus u Ohutu käsitsemise tagamiseks tuleb elektriline tööriist enne kasutamist paigaldada tasasele ja stabiilsele tööpinnale (nt tööpingile). Paigaldamine tööpinnale (vt jnB1‒B2) – Kinnitage elektriline tööriist sobiva keermesühenduse abil tööpinnale. Selleks on olemas avad(13). või – Kinnitage elektrilise tööriista jalad tööpinnale standardsete pitskruvidega. Paigaldamine Boschi tööpingile Boschi GTA-töölauad pakuvad oma reguleeritava kõrgusega jalgadega elektritööriistale tuge igasugusel aluspinnal. Töölaudadel olevaid töödeldavate detailide tugesid kasutatakse pikkade töödeldavate detailide toestamiseks. u Lugege kõiki töölauaga kaasas olevaid hoiatavaid juhiseid ja suuniseid. Hoiatavate juhiste ja suuniste eiramise tagajärjeks võib olla elektrilöök, põleng ja/või rasked vigastused. u Enne elektrilise tööriista paigaldamist seadke töölaud korralikult üles. Laitmatu ülesseadmine on oluline kokkuvarisemisohu vältimiseks. – Paigaldage elektritööriist töölauale transpordiasendis. Paindlik ülesseadmine (mittesoovitatav!) (vaata joonist B3) Kui erandjuhtudel ei saa elektrilist tööriista paigaldada tasasele ja stabiilsele tööpinnale, võite selle ajutiselt üles seada kaldumiskaitset kasutades. u Ilma kaldumiskaitseta ei seisa elektriline tööriist kindlalt ja võib eriti maksimaalsete horisontaalsete ja/ või vertikaalsete kaldenurkadega saagides ümber minna. – Keerake kaldumiskaitse (18) nii kaugele sisse või välja, et elektriline tööriist oleks tööpinnal otse. Tolmu/saepuru äratõmme Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtriga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. u Vältige tolmu kogunemist töökohta. Tolm võib kergesti süttida. Tolmu/laastude eemaldusseadis võidakse tolmu, laastude või töödeldava detaili küljest murdunud tükkidega blokeerida. – Lülitage elektriline tööriist välja ja eemaldage aku. – Oodake, kuni saeketas on täielikult seiskunud. – Tehke kindlaks blokeerumise põhjus ja kõrvaldage see. Integreeritud tolmueemaldus (vtjnC) Laastude hõlpsaks kogumiseks kasutage tarnekomplekti kuuluvat tolmukotti(37). – Seadke transpordipide (3) vertikaalseks. – Asetage tolmukott (37) tolmueemaldusadapterisse (50) ja pöörake nii, et tolmukoti naga fikseerub tolmueemaldusadapteri väljalõikes. Tolmukott ei tohi saagimise ajal kunagi kokku puutuda seadme liikuvate osadega. Bosch Power Tools 1 609 92A 9BC | (11.01.2024)378 | Eesti Tühjendage tolmukotti õigeaegselt. u Iga kord pärast kasutamist kontrollige ja puhastage tolmukotti. u Alumiiniumi saagimisel eemaldage põlengu ohu vältimiseks tolmukott. Võõrimemisseadme kasutamine Äraimemiseks saate tolmueemaldusadapterile (50) ühendada ka tolmuimeja vooliku (Ø35mm). – Ühendage tolmueemaldusadapter (50) tolmuimeja voolikuga. Tolmuimeja peab töödeldava materjali tolmu imemiseks sobima. Eriti tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaalset tolmuimejat. Saeketta vahetamine (vt jn D1−D4) u Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu. u Saeketta paigaldamisel kandke kaitsekindaid. Saeketta puudutamisel on vigastumisoht. Kasutage ainult saekettaid, mille maksimaalne lubatud kiirus on suurem teie elektrilise tööriista tühikäigu- pöörlemiskiirusest. Kasutage ainult saekettaid, mis vastavad selles kasutusjuhendis esitatud andmetele ja mis on kontrollitud ning tähistatud vastavalt standardile EN 847-1. Kasutage ainult selle elektrilise tööriista tootja poolt soovitatud saekettaid, mis sobivad materjalile, mida soovite töödelda. See hoiab ära saehammaste ülekuumenemise saagimisel. Saeketta eemaldamine – Viige elektritööriist tööasendisse. – Pöörake pendelkettakaitse (10) tahapoole ja hoidke seda selles asendis. – Keerake sisekuuskantkruvi(51) sisekuuskantvõtmega(6mm)(43) ja vajutage samal ajal spindlilukustusele(31), kuni see lukustub. – Hoidke spindlilukustust (31) surutult all ja keerake sisekuuskantkruvi (51) päripäeva välja (vasakkeere!). – Võtke kinnitusäärik (52) ära. – Eemaldage saeketas (30). – Juhtige pendel-kaitsekate aeglaselt uuesti alla. Saeketta paigaldamine u Paigaldamisel veenduge, et hammaste lõikesuund (saekettal oleva noole suund) ühtib kaitsekattel oleva noole suunaga! Vajaduse korral puhastage enne paigaldamist kõik paigaldatavad detailid. – Pöörake pendel-kaitsekate(10) taha ja hoidke selles asendis. – Asetage uus saeketas seesmisele kinnitusäärikule(53). – Asetage kohale kinnitusäärik(52) ja sisekuuskantkruvi(51). Vajutage spindlilukustusele(31), kuni see fikseerub, ja keerake sisekuuskantkruvi vastupäeva kinni. – Juhtige pendel-kaitsekate aeglaselt uuesti alla. Töötamine u Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu. Transpordikaitse (vtjoonistE) Transpordikaitse (34) võimaldab elektritööriista lihtsamat käsitsemist selle transportimisel erinevatesse kasutuskohtadesse. Elektrilise tööriista vabastamine kaitseriivist (tööasend) – Suruge tööriista haara käepidemest (7) haarates veidi alla, et vabastada kaitseriiv (34) pingest. – Tõmmake transpordikaitse (34) lõpuni välja. – Juhtige tööriista haar aeglaselt üles. Transpordikaitsme riivistamine (transpordiasend) – Päästke lahti lukustuskruvi (1), kui see tõmbeseadise (2) kinni kiilub. Tõmmake tööriista haar täiesti ette ja tõmbeseadise fikseerimiseks keerake lukustuskruvi uuesti kinni. – Tõmmake sügavuspiirik (39) üles. – Tõmmake saelaua(12) fikseerimiseks lukustuspidet(16). – Kallutage tööriista haara käepidemest(7) nii palju alla, et transpordikaitse(34) saab lõpuni sisse suruda. Tööriista haar on nüüd transpordiks kindlalt lukustatud. Ettevalmistus tööks Täpsete lõigete tagamiseks tuleb elektrilise tööriista põhiseadeid intensiivse kasutamise järel kontrollida ja vajaduse korral seada. Selleks on vaja kogemusi ja vastavaid eritööriistu. Boschi volitatud klienditeeninduses tehakse need tööd kiiresti ja usaldusväärselt. Saelaua pikendamine/laiendamine (vaata jooniseid F−G) Pikad ja rasked töödeldavad detailid tuleb vabast otsast toestada. Sealauda saab saelaua pikenduste (23) abil vasakule ja paremale pikendada. – Vabastage fikseerimiskruvi(22). – Tõmmake saelaua pikendus (23) soovitud pikkusele välja. – Saelaua pikenduse fikseerimiseks pingutage uuesti fikseerimiskruvi (22). Töödeldava detaili tugede (24) paindlik kinnitussüsteem võimaldab teil kasutada mitmeid pikendus- või laiendusvariante. 1 609 92A 9BC | (11.01.2024) Bosch Power ToolsEesti | 379 – Paigaldage vastavalt vajadusele töödeldava detaili tugi (24) kinnituskohtadele (47) elektrilisel tööriistal või kinnituskohtadele (48) teisel töödeldava detaili toel. u Ärge kandke elektrilist tööriista mitte kunagi töödeldava detaili tugedest haarates. Elektrilise tööriista transportimisel kasutage alati ainult transpordiseadiseid. Tugisiini nihutamine (vaata joonist H) Horisontaalsete ja/või vertikaalsete kaldenurkade saagimisel peate olenevalt lõikesuunast vasak- või parempoolse reguleeritava tugisiini(26) väljapoole tõmbama või täiesti eemaldama. Vertikaalne kaldenurk Horisontaalne kaldenurk 0°–22,5° (vasakul/paremal) >0° – Päästke lahti vasak/parem lukustuskruvi (44). – Tõmmake vasakpoolne/parempoolne reguleeritav tugisiin (26) lõpuni väljapoole. 22,5°−47° (vasakul/paremal) ≤48° (vasakui/paremal) – Päästke lahti vasak/parem lukustuskruvi (44). – Tõmmake vasakpoolne/parempoolne reguleeritav tugisiin (26) lõpuni väljapoole. – Tõstke reguleeritav tugisiin ülespoole maha. Tooriku kinnitamine (vtjnI) Tööohutuse tagamiseks tuleb toorik alati kinnitada. Ärge töödelge toorikuid, mis on kinnitamiseks liiga väikesed. – Suruge toorik tugevalt vastu tugirööpaid(26)ja(25). – Asetage tarnekomplekti kuuluv pitskruvi(41) ühte selleks ette nähtud avadest(42). – Sobitage pitskruvi keermestatud varras(40) tooriku kõrgusega. – Pingutage keermestatud varras(40) kõvasti kinni ja fikseerige niiviisi toorik. Horisontaalse kaldenurga seadmine Horisontaalsete standardsete kaldenurkade seadmine (vaata joonist J) Sageli kasutatavate horisontaalsete kaldenurkade kiireks ja täpseks seadmiseks on saelaual ette nähtud sälgud (20): vasakul paremal

EL-vastavusdeklaratsioon Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetletud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmiste normidega. Tehnilised dokumendid saadaval: * Aku-paneelsaag Tootenumber
