Produkttyp	Sladdlös radiell geringssåg
Märke	Bosch
Modell	GCM 18V254 D Professional
Strömförsörjning	Lithiumjonbatteri 18 V (rekommenderat GBA 18V... eller ProCORE18V...)
Tomgångsvarvtal	4 500 varv/min
Sågbladets diameter	254 mm
Sågbladets axelhål	30 mm (eller 25,4 mm med adapter)
Sågbladets klingtjocklek	1,4 - 2,5 mm
Vikt (utan batteri)	17,7 - 18,7 kg
Laser	Klass 2, 650 nm, < 1 mW
Geringsvinkelområde (horisontellt)	-48° till +48°
Kapsvinkelområde (vertikalt)	Vänster och höger (upp till 47°)
Maximal kapacitet (0°/0°)	90 x 305 mm
Minimal kapacitet (utan skruvstycke)	100 x 40 mm
Huvudfunktioner	Radialkapning (dragning), geringskapning, fasning, laserstyrning, djupanslag för spår, tippskydd, dammutsugning
Underhåll och rengöring	Rengör regelbundet ventilationsöppningar, pendlande skyddskåpa och glidrulle; byt ut slitna spånskydd; använd en pensel eller tryckluft
Säkerhet	Pendlande skyddskåpa, transportspärr, transportsäkring, sågklingbroms, skydd mot oavsiktlig återstart
Reservdelar och reparerbarhet	Reservdelar tillgängliga via Bosch service; reparation av auktoriserade verkstäder; 10-siffrigt serienummer krävs
Allmän info	Bruksanvisning tillgänglig som PDF på notice-facile.com; Bosch kundservice: 0970821226 (Frankrike)

Vanliga frågor - GCM 18V254 D Professional BOSCH

Hur byter man sågklingan på Bosch GCM 18V254 D?

Ta först bort batteriet. Vik tillbaka den pendlande skyddskåpan och håll fast den. Använd sexkantsnyckeln (6 mm) för att skruva loss den insexsskruven (vänstergänga) samtidigt som du trycker in spindellåset. Ta bort klämflänsen och sågklingan. Montera den nya sågklingan med rätt rotationsriktning, skruva sedan fast och dra åt ordentligt.

Vilka är de maximala måtten på arbetsstycken som denna såg kan kapa?

Vid 0° geringsvinkel och 0° kapsvinkel är maxhöjden 90 mm och maxbredden 305 mm. Med vinklar varierar måtten; till exempel vid 45° geringsvinkel på båda sidor är maxhöjden 55 mm och maxbredden 215 mm.

Hur justerar man geringsvinkeln på GCM 18V254 D?

Lossa låsknappen (16). Dra i spaken (17) för standardvinklar (lägen vid 15°, 22,5°, 30°, 45°). För en fri vinkel, dra i spaken och tryck på låsfliken (15) för att frigöra rotationen, vrid sedan bordet till önskad vinkel. Dra åt knappen igen.

Kan denna såg kapa aluminium?

Ja, med ett lämpligt sågblad. Obs! Ta bort dammpåsen vid kapning av aluminium för att undvika brandrisk. Använd en lämplig dammsugare.

Hur använder man sågens laser?

Tryck lätt på strömbrytaren (6) utan att trycka på startspärren. Två laserstrålar visar skärlinjen. Rikta arbetsstycket så att din markering ligger mellan de två linjerna.

Vilket batteri ska användas med GCM 18V254 D?

Använd Bosch 18 V-batterier av typ GBA 18V... eller ProCORE18V... Rekommenderade laddare är GAL 18... eller GAX 18... (se tekniska data). Ladda endast vid temperaturer mellan 0 och +35 °C.

Hur transporterar man sågen säkert?

Ta bort batteriet. Lossa klämskruven på den radiella enheten, drag verktygsarmen helt framåt och lås den. Fäll ner verktygsarmen tills transportsäkringen klickar i. Använd transporthandtaget eller infällda handtag.

Vad gör man om sågklingan fastnar i arbetsstycket?

Stäng omedelbart av sågen. Vänta tills alla rörliga delar har stannat helt, koppla sedan bort batteriet. Frigör därefter det fastnade materialet. Kontrollera att sågklingan inte är skadad och att arbetsstycket är ordentligt fastsatt.

Hur rengör och underhåller man geringssågen?

Ta bort batteriet före allt underhåll. Rengör regelbundet ventilationsöppningar, pendlande skyddskåpa och glidrulle med en pensel eller tryckluft. Byt ut slitna spånskydd. Kontrollera lasern regelbundet.

Var hittar man reservdelar och service?

Reservdelar finns på Bosch Professionals webbplats (www.bosch-pt.com) eller via Bosch service. I Frankrike, kontakta 0970821226 (kundtjänst) eller via e-post: [e-mail]. Uppge apparatens 10-siffriga referensnummer.

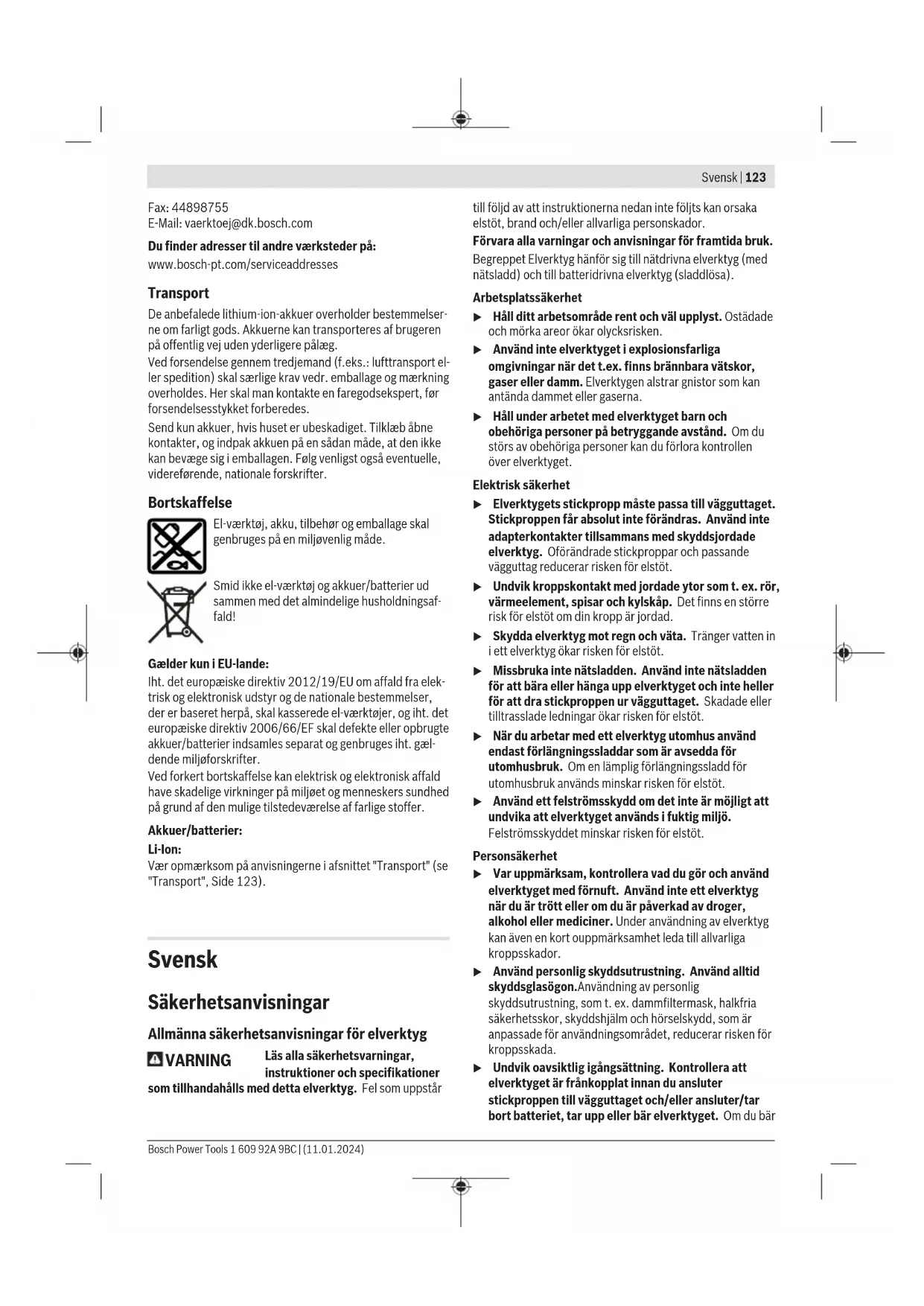

BRUKSANVISNING GCM 18V254 D Professional BOSCH

Allmänna säkerhetsanvisningar för elverktyg

VARNING

Läs alla säkerhetsvarningar, instruktioner och specifikationer

som tillhandahålls med detta elverktyg. Fel som uppstår

till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Begreppet ”elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka områden ökar olycksrisken. Använd inte elverktyget i explosionsfarliga omgivningar där det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt. När du arbetar med ett elverktyg utomhus, använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

Personsäkerhet

Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada. Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär

elverktyget med fingret på strömställaren eller ansluter påslaget elverktyg till nätströmmen kan olycka uppstå.

Ta bort alla installationsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. På så sätt kan du lättare kontrollera elverktyget i oväntade situationer. Bär lämpliga arbetskläder. Bär inte lösa kläder eller smycken. Håll hår och kläder borta från rörliga delar. Lösa kläder, långt hår och smycken kan dras in av roterande delar. När elverktyg används med dammsugnings- och uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.

Korrekt användning och hantering av elverktyg

▸ Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. ▸ Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte har läst dessa anvisningar. Elverktygen är farliga om de används av oerfarna personer. ▸ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker

hantering och kontroll över verktyget i oväntade situationer.

Omsorgsfull hantering och användning av sladdlösa elverktyg

Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand. Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada. Använd inte batteriet eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador. Exponera inte batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperatur över 130°C kan leda till explosion. Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som specificeras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specificerade området kan skada batteriet och öka brandrisken.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

Säkerhetsvarningar för geringssågar

Geringssågar avsedda för att såga trä eller träliknande produkter. De kan inte användas med slipande kaphjul för att kapa järnhaltiga ämnen såsom stänger, stag, bultar, tappar, etc. Slipdamm leder till att rörliga delar, såsom det nedre skyddet, fastnar. Gnistor vid genomgångsslipning brännskadar det nedre skyddet, sågspånsinsatsen och andra plastdelar. Använd om möjligt klämmor för att hålla fast arbetsstycket. Om du håller i arbetsstycket med handen skall handen alltid vara minst 100 mm från endera sidan av sågbladet. Såga inte bitar som är så små att de inte på ett säkert sätt kan hållas fast med

en klämma eller med handen. Om din hand är för nära sågbladet finns det en ökad risk för att du skall skadas vid kontakt med sågbladet. Arbetsstycket skall sitta fastklämt eller så skall det hållas mot både staketet och bordet. Mata inte in arbetsstycket mot bladet och frihandssåga inte på något sätt. Arbetsstycken som inte är fasta ordentligt eller som rör sig kan slungas iväg i hög hastighet och förorsaka personskador. Skjut sågen genom arbetsstycket. Dra inte sågen genom arbetsstycket. För att såga lyfter du såghuvudet och drar det över arbetsstycket utan att såga, starta motorn, tryck ner såghuvudet och skjut sågen genom arbetsstycket. Om du sågar genom att dra kommer sågbladet att kliva upp på toppen av arbetsstycket och sedan kastas bladenheten våldsamt mot dig. För aldrig handen över den avsedda såglinjen, vare sig framför eller bakom sågbladet. Att stödja arbetsstycket med korsade händer, dvs. hålla arbetsstycket till höger om sågbladet med din vänstra hand eller vice versa är mycket farligt. Håll inte handen bakom staketet närmare än 100 mm från endera sida av sågbladet för att ta bort träflisor eller av någon annan orsak medan bladet roterar. Hur nära det roterande sågbladet din hand är kan vara svårt att se och du kan få svåra skador. Inspektera arbetsstycket innan du sågar. Om arbetsstycket är böjt eller vridet skall det klämmas fast med den yttre böjda ytan mot staketet. Kontrollera alltid att det inte finns något mellanrum mellan arbetsstycket, staketet och bordet utmed såglinjen. Böjda arbetsstycken kan vrida eller vända sig och leda till att det roterande sågbladet fastnar medan du sågar. Det får inte finnas några spikar eller främmande objekt i arbetsstycket. Använd inte sågen innan bordet är rent från verktyg, träbitar etc., utom arbetsstycket. Skräp eller träbitar eller andra objekt, som kommer i kontakt med det rörliga bladet kan slungas iväg med hög hastighet. Kapa endast ett arbetsstycke åt gången. Flera staplade arbetsstycken kan inte klämmas fast eller förankras ordentligt och kan fastna i bladet eller vända sig under sågningen. Kontrollera att geringssågen är monterad eller placerad på en vågrät och stabil arbetsyta innan den används. En jämn och stabil yta minskar risken för att geringssågen skall bli ostadig. Planera ditt arbete. Varje gång du ändrar vinkel- eller geringsvinkelinställningarna kontrollerar du att staketet är rätt installt för att ge stöd åt arbetsstycket och att det inte påverkar bladet eller skyddssystemet. Utan att sätta på verktyget och utan att ha något arbetsstycke, för du sågbladet genom en hel simulerad sågning för att säkerställa att det inte finns någon risk för att såga i staketet.

Om arbetsstycket är bredare eller längre än bordsytan ska det finnas lämpligt stöd i form av t.ex. bordsförlängning, sågbock etc. Arbetsstycken som är längre eller bredare än geringsågbordet kan välta om de inte stöttas på lämpligt sätt. Om den avsågade delen av arbetsstycket tippar kan det nedre skyddet lyftas eller slungas iväg av sågbladet. Använd inte en medhjälpare som ersättning för en bordsförlängning eller som ett ytterligare stöd. Ett ostadigt stöd för arbetsstycket kan förorsaka att bladet fastnar eller vänder sig under sågningen och sedan dra dig och medhjälparen mot det roterande bladet. Den avsågade delen får inte på något sätt tryckas eller klämmas mot det roterande sågbladet. Om den avsågade delen hämmas på något sätt, t.ex. genom att en ändlängdstoppare, kan den kilas fast mot bladet och slungas iväg våldsamt. Använd alltid en klämma eller annan fixering, som utformats för att på ett korrekt sätt stödja runda material, som t.ex. kappar eller rör. Kappar har en tendens att rulla medan de sågas, vilket leder till att bladet biter och sedan dras arbetsstycket in i bladet tillsammans med din hand. Bladet skall ha uppnått full arbetshastighet innan du börjar såga. Det minskar risken för att arbetsstycket skall slungas iväg. - Om arbetsstycket eller bladet fastnar skall geringsågen stängas av. Vänta tills alla rörliga delar har stannat och dra ut stickkontakten ur vägguttaget eller ta bort batteripaketet. Ta sedan bort det fastnade materialet. Om du fortsätter såga med ett arbetsstycke som fastnat kan leda till att du förlorar kontrollen över geringsågen eller skadar den. Efter att ha avslutat sågningen stänger du av sågen, håller ner såghuvudet och väntar på att bladet har stannat innan den avsågade biten tas bort. Det är farligt att låta händerna komma i närheten av det roterande bladet. Håll i handtaget hårt om du skall göra en sågning som inte klyver materialet helt eller om du stänger av sågen innan såghuvudet är helt nere i den nedersta positionen. Om sågningen avbryts kan såghuvudet tryckas ner vilket leder till en risk för personskador. Släpp inte handtaget när såghuvudet nått den nedersta positionen. För alltid tillbaka såghuvudet för hand till den översta positionen. Om såghuvudet rör sig utan kontroll kan det leda till risk för personskador. Håll arbetsplatsen ren. Materialblandningar är speciellt farliga. Lättmetallstoft kan brinna eller explodera. Använd inte oskarpa, sprickiga, deformerade eller skadade sågklingor. Sågklingor med oskarpa eller fel inriktade tänder medför till följd av ett för smalt sågspår ökad friktion, inklämning av sågklingan och bakslag. Använd inte sågklingor i höglegerat snabbstål (HSS-stål). Dessa sågklingor kan lätt brytas sönder.

Använd alltid sågblad med korrekt storlek och form på hållmarkeringen (diamant eller rund). Blad som inte passar tillsammans med verktyget roterar ocentrerat och gör att du tappar kontroll över verktyget. Avlägsna inte snittrester, träspån e.dyl. från sågområdet när elverktyget är igång. För först verktygsarmen till viloläget och koppla sedan från elverktyget. Rör inte sågklingan efter arbetet innan den svalnat. Sågklingan blir mycket het under arbetet. Vid skador och felaktig användning av batteriet kan ångor träda ut. Batteriet kan börja brinna eller explodera. Tillför frisk luft och kontakta läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna. Öppna inte batteriet. Detta kan leda till kortslutning. Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet. Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning.

Skydda batteriet mot hög värme som t.ex. längre solbestrålning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk.

Elverktyget levereras med en laservarningsskylt (se tabellen "Symboler och deras betydelse"). Klistra medföljande dekal på ditt eget språk över laservarningsskylten om den avviker från språket i ditt land. Håll varningsskyltarna på elverktyget tydligt läsbara.

Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen. Därigenom kan du blända personer, orsaka olyckor eller skada ögat.

Om laserstrålen träffar ögat, blunda och vrid bort huvudet från strålen. Gör inga ändringar på laseranordningen. De inställningsmöjligheter som beskrivs i denna bruksanvisning kan du använda utan risk. Låt inte barn använda elverktyget utan uppsikt. De kan oavsiktligt blända sig själva eller andra personer.

Symboler

Beakta symbolerna nedan som kan vara viktiga för elverktygets användning. Lägg på minnet symbolerna och deras betydelse. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda elverktyget.

Symboler och deras betydelse

Laserstrålning Titta inte direkt in i strålen Laserklass 2

Symboler och deras betydelse

EN 50689:2021

Håll händerna på betryggande avstånd från sågområdet när elverktyget är påkopplat. Kontakt med sågklingan medför risk för personskada.

Bär dammskyddsmask.

Bär skyddsglasögon.

Bär hörselskydd. Risk finns för att buller leder till hörselskada.

Riskområde! Håll händer, fingrar och armar på betryggande avstånd från detta område.

För transport, grip tag i elverktyget vid märkta partier (greppfördjupningar) eller transporthandtaget.

Vid sågning av vertikala geringsvinklar måste de justerbara anslagsskenorna dras utåt eller tas bort helt.

Beakta sågklingans dimensioner. Centrumhålet ska passa på verktygsspindeln och vara utan spel. Om användning av reduceringsstycken är nödvändig är det viktigt att se till att reduceringsdelens mått passar till stambladstjockleken, till sågklingans håldiameter och till verktygsspindelns diameter. Använd om möjligt de reduceringsstycken som medföljer sågklingan.

Sågklingans diameter ska motsvara uppgiften på symbolen.

Produkt- och prestandabeskrivning

Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna

inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för stationär längs- och tvärsågning i rak linje i trä. Horisontella geringsvinklar på -48° till +48° samt vertikala geringsvinklar på 47° (vänster sida) upp till 47° (höger sida) är möjliga.

Elverktyget har konstruerats för sågning av hårt och mjukt trä, samt av spån- och fiberplattor.

Med lämpliga sågklingor kan även aluminiumprofiler och plast sågas.

Detta är en laserprodukt för privat bruk i enlighet med EN 50689.

Illustrerade komponenter

Numreringen av de avbildade komponenterna refererar till framställningar av elverktyget på grafiksidan.

(1) Draganordningens låsskruv (2) Draganordning (3) Transporthandtag (4) Skyddskåpa (5) Startspärr för på-/av-knapp (6) (7) Handtag (8) Laserskydd (9) Utgångsöppning laserstrålning (10) Pendlande klingskydd (11) Glidrulle (12) Sågbord (13) Monteringshål (14) Insatsplatta (15) Låsklämmor (16) Spärrknapp för valfri geringsvinkel (horisontell) (17) Spak för inställning av geringsvinkel (horisontell) (18) Tippskydd (19) Laservarningsskylt (20) Jack för standardgeringsvinklar (horisontellt) (21) Skala för geringsvinkel (horisontell) (22) Sågbordsförlängningens klämskruv (23) Sågbordsförlängning

(24) Stöd för arbetsstycket (kan anslutas flexibelt) (25) Fast anslagsskena (26) Justerbar anslagsskena (27) Skala för geringsvinkel (vertikal) (28) Indikation för geringsvinkel (vertikal) (29) Spånavvisare (30) Sågblad (31) Spindellåsning (32) Batteriupplåsningsknapp (33) Batteri (34) Transportsäkring (35) Tippskyddsbåge (36) Längdanslag (37) Dammpåse (38) Djupanslagets justerskruv (39) Djupanslag (40) Gångstång (41) Skruvtving (42) Hål för skruvtving (43) Insexnyckel/spårmejsel (44) Den justerbara anslagsskenans låsskruv (45) Klämskruv för geringsvinkel (vertikal) (46) Låsspak för geringsvinkel (vertikal) (47) Fäste för stöd för arbetsstycke (på elverktyget) (48) Fästen för det andra stödet för arbetsstycken (på stödet för arbetsstycket) (49) Gängad bult (50) Utsugsadapter (51) Insexskruv för sågbladsinfästning (52) Spännfläns (53) Inre spännfläns (54) Fästskruvar för insatsplatta (55) Skruv för laserskydd (56) Fästskruv för laserhuset (57) Lasermatarens hus (58) Vinkelvisare för geringsvinkel (horisontell) (59) Skruv för vinkelindikator (horisontell) (60) Skruv för vinkelvisare (vertikal) (61) Greppfördjupning

Tekniska data

Sladdlös panelsåg GCM 18V-254 D GCM 18V-254D

Artikelnummer	3601 M51 1... 3601 M51 1B.
	3601 M51 18.
Märksänning V=1818
Tomgångsvarvaltai	v/min 4500 4500

128 | Svensk

Sladdlös panelsåg GCM 18V-254 D GCM 18V-254 D
Lasertyp nm 650 650
	mW < 1 < 1
Laserklass 2 2
ViktB)	kg 17,7-18,7 17,7-18,7
Rekommenderad omgivningstemperatur vid laddning	°C 0 ... +35 0 ... +35
Tilläten omgivningstemperatur vid driftC) och vid lagring	°C -20 ... +50 -20 ... +50
Rekommenderade batterier GBA 18V...		ProCORE18V...	GBA 18V...
			ProCORE18V...
Rekommenderade laddare GAL 18...		GAX 18...	GAL 18...
		GAL 36...	GAX 18...
			GAL 36...
Mätt für{lämpige sagglingor}
Sagglingediameter mm 254 254
Klingans stomtjocklek mm 1,4-2,5 1,4-2,5
Centrumhålets diameter mm	30	25,4

A) Uppmätt vid 20-25°C med batteri ProCORE18V 8.0Ah. B) Beroende på använt batteri C) Begränsad effekt vid temperaturer < 0°C Värdena kan variera beroende på produkt och är beroende av användnings- och omgivningsvillkor. Mer information finns på www.bosch-professional.com/wac. Tillåtna mått på arbetsstycket (maximal/minimal): (se „Tillåtna mått på arbetsstycket", Sidan 133)

Bullerinformation

Bullervärden beräknade enligt EN IEC 62841-3-9.

Den A-klassade bullernivån hos elverktyg ligger typiskt på: bullertrycknivå 97 dB(A); bullernivå 106 dB(A). Osäkerhet K = 3 dB.

Bär hörselskydd!

Mätningen av den bullernivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av bullernivå.

Den angivna bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan bullernivån avvika. Härvid kan bullernivån under arbetsperioden öka betydligt.

För en exakt bedömning av bullernivån bör även de tider beaktas när elverktyget är frånkopplat eller går, men inte används. Detta reducerar bullerbelastningen för den totala arbetsperioden betydligt.

Batteri

Bosch säljer batteridrivna elverktyg även utan batteri. Om det ingår ett batteri i leveransen av ditt elverktyg kan du se på förpackningen.

Ladda batteriet

Använd endast den laddare som anges i tekniska data.

Endast denna typ av laddare är anpassad till det litiumjonbatteri som används i elverktyget.

Observera: litiumjonbatterier levereras delvis laddade enligt internationella transportföreskrifter. För full effekt ska batteriet laddas väl innan första användningen.

Sätta in batteriet

Skjut in det laddade batteriet i batterihållaren tills det sitter fast.

För att ta ut batteriet, tryck på upplåsningsknappen och dra ut batteriet. Bruka inte våld.

Batteriet är försett med två låssteg som hindrar ackumulatorn från att falla ut om dess upplåsningsknapp faller ut. När batteriet är insatt i elverktyget hålls det med en fjäder i rätt läge.

Indikering batteristatus

Observera: Inte varje batterityp har en laddningsindikation. De tre gröna LED-lamporna på indikeringen för batteristatus visar batteriets laddningsnivå. Av säkerhetsskäl kan man endast kontrollera batteristatus när elverktyget är stilla.

Tryck på knappen för indikering av batteristatus eller för att visa batteriets laddningsnivå. Detta är möjligt även då batteriet är uttaget.

Om ingen LED-lampa lyser efter ett tryck på knappen för batteristatus är batteriet defekt och måste bytas ut.

Batterityp GBA 18V...

LED Kapacitet

Fast ljus 3× grönt 60-100%

Fast ljus 2× grönt 30-60%

Fast ljus 1× grönt 5-30%

Blinkande ljus 1× grönt 0-5%

Batterityp ProCORE18V...

LED Kapacitet

Fast ljus 5× grönt 80-100%

Fast ljus 4× grönt 60-80%

Fast ljus 3× grönt 40-60%

Fast ljus 2× grönt 20-40%

Fast ljus 1× grönt 5-20%

Blinkande ljus 1× grönt 0-5%

Anvisningar för korrekt hantering av batterimodulen

Skydda batterimodulen mot fukt och vatten.

Batteriet får endast lagras inom ett temperaturområde mellan -20 °C till 50 °C. Låt därför inte batterimodulen t.ex. på sommaren ligga kvar i bilen.

Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel.

Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.

Beakta anvisningarna för avfallshantering.

Montage

Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.

Leveransen omfattar

Kontrollera innan elverktyget startas för första gången att alla nedan angivna delar levererats:

• Panelsåg med monterad sågklinga
• Reglage (45)
• Justerbar anslagsskena (26)

Skruvtving (41) - Insexnyckel/spårmejsel (43) Dammpåse (37) - Arbetsstyckesstöd (24) (2 st.)

Anmärkning: Kontrollera elverktyget avseende skador. För fortsatt användning av elverktyget måste skyddsanordningarna eller lätt skadade delar noggrant undersökas så att de är felfria och att deras funktion är ändamålsenlig. Kontrollera att de rörliga delarna fungerar felfritt, inte kärvar och att de är oskadade. Alla komponenter ska vara korrekt monterade och uppfylla alla villkor för att kunna garantera en felfri drift.

Skadade skyddsanordningar och delar ska repareras eller bytas ut hos en auktoriserad fackverkstad.

Montering av enskilda delar

- Ta försiktigt ut alla medlevererade delar ur förpackningen. - Avlägsna allt förpackningsmaterial från elverktyget och medlevererat tillbehör. - För att underlätta arbetet vid montering av medföljande delar, se till att elverktyget befinner sig i transportställning.

Montera arbetsstyckessupport (se bild A1)

Arbetsstyckessupporten (24) kan positioneras till vänster, höger eller framtill på elverktyget. Det flexibla insättningssystemet möjliggör en lång rad förlängnings- eller breddningsvarianter (se bild G).

Sätt in arbetsstyckessupporten (24) i hållarna (47) på elverktyget eller i hållarna (48) på den andra arbetsstyckessupporten. Bär aldrig elverktyget i arbetsstyckessupporten. Vid transport av elverktyget använd endast transportanordningarna.

Montera reglaget (se bild A2)

Reglaget (45) fixerar den inställda vertikala geringsvinkeln och krävs för säker drift.

- Skruva av sexkantsmuttern från gängbulten (49). - Skruva reglaget (45) medsols på gängbulten (49) och dra åt.

Montera de justerbara anslagsskenorna (se bild A3)

De justerbara anslagsskenorna (26) måste monteras innan sågning. - Skjut anslagsskenan (26) till höger från sågbladet i motsvarande spår och dra åt låsskruven (44).

Den platta delen av anslagsskenan måste peka inåt mot sågbladet.

För att en säker hantering ska kunna garanteras bör elverktyget monteras på ett plant och stabilt arbetsbord (arbetsbänk).

Montering på en arbetsyta (se bild B1-B2)

• Spänn fast elverktyget på arbetsbordet med hjälp av lämpliga skruvar. Använd för detta ändamål borrhålen (13).

eller

• Spänn fast elverktygets apparatfötter i arbetsytan med skruvtvingar.

Montering på ett Bosch-arbetsbord

GTA-arbetsborden från Bosch håller elverktyget stadigt på alla underlag med stödben som kan justeras i höjdled. Arbetsstyckets stöd på arbetsbordet stöttar upp låga arbetsstycken.

Läs noga varningsinstruktionerna och anvisningarna för arbetsbordet. Fel som uppstår till följd av att varningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Sätt ihop arbetsbordet korrekt innan elverktyget monteras. En korrekt montering är viktig för att bordet inte ska braka ihop under arbetet. - Montera elverktyget på arbetsbordet i transportläge.

Flexibel uppställning (rekommenderas ej) (se bild B3)

Om det i undantagsfall inte skulle vara möjligt att montera elverktyget på en jämn och stabil arbetsyta kan du provisoriskt ställa upp det med tippskydd.

Utan tippskyddet står inte elverktyget säkert och kan välta, särskilt vid sågning av maximala horisontella och/eller vertikala geringsvinklar. Vrid in tippskyddet (18) så långt tills elverktyget står rakt på arbetsytan.

Damm-/spånutsugning

Dammet från material som t.ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.

Vissa damm från ek och bok anses vara cancerogena, speciellt i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.

• Använd om möjligt en för materialet lämplig dammutsugning.
• Se till att arbetsplatsen är väl ventilerad. - Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

Undvik dammansamling på arbetsplatsen. Damm kan lätt självantändas.

Damm-/spånutsugningen kan blockeras av damm, spån eller fragment av arbetsstycket.

• Stäng av elverktyget och ta ut batteriet. Vänta tills sågklingan har stannat helt. Ta reda på orsaken till blockeringen och åtgärda problemet.

Eget utsug (se bild C)

För bekväm uppsamling av spån använd medföljande dammpåse (37).

• Ställ in transporthandtaget (3) lodrätt.
• Sätt in och vrid dammpåsen (37) i utsugsadaptern (50) så att dammpåsens stift hakar fast i urtaget på utsugsadaptern.

Dammpåsen får aldrig beröra rörliga delar på elverktyget under sågning.

Töm dammpåsen i god tid.

Kontrollera och rensa dammpåsen efter varje användning. För att undvika brandrisk skall dammpåsen tas bort vid sågning i aluminium.

Externutsugning

På utsugsadaptern (50) kan en dammsugarslang (Ø 35 mm) anslutas för utsug.

• Anslut dammsugarslangen till utsugsadaptern (50).

Sugen måste vara lämplig för det material som ska bearbetas.

Använd en specialsug för att suga hälsofarligt och cancerframkallande eller torrt damm.

Byta sågblad (se bild D1-D4)

Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada. Använd skyddshandskar vid montering av sågklingan. Risk för personskador vid beröring av sågbladet.

Använd endast sågklingor vilkas högsta tillåtna hastighet är högre än elverktygets tomgångsvarvtal.

Använd endast sågklingor som motsvarar de i instruktionsboken angivna specifikationerna, som testats enligt EN 847-1 och försetts med godkännandemärke.

Använd endast de sågklingor som elverktygets tillverkare rekommenderar och sådana som är lämpliga för de material som ska bearbetas. Det förhindrar en överhettning av sågtänderna vid sågningen.

Borttagning av sågklinga

• Ställ elverktyget i arbetsläge.
• Sväng det pendlande klingSkyddet (10) bakåt och håll det i detta läge. Vrid insexskruven (51) med insexnyckeln (6 mm) (43) och tryck samtidigt på spindelspärren (31) tills den snäpper fast. - Håll spindellåsknappen (31) nedtryckt och skruva ur insexskruven (51) medsols (vänstergängad!). - Ta bort spännflänsen (52). - Ta bort sågklingan (30).
• För det pendlande klingSkyddet långsamt nedåt igen.

Kontrollera vid montering att tändernas skäriktning (i pilens riktning på sågklingan) överensstämmer med pilens riktning på klingSkyddet!

Om så behövs, rengör alla tillhörande delar innan de monteras igen.

- Sväng det pendlande klingSkyddet (10) bakåt och håll det i detta läge. - Lägg upp den nya sågklingan på den inre spännflänsen (53). - Sätt på spännflänsen (52) och insexskruven (51). Tryck ned spindellåsknappen (31) tills den snäpper fast och dra åt insexskruven motsols. - För pendelskyddskåpan långsamt nedåt igen.

Drift

Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.

Transportsäkring (se bild E)

Transportsäkringen (34) underlättar hanteringen av elverktyget vid transport till användningsplatsen.

Upplåsning av spärren (arbetsläge)

• Tryck verktygsarmen i handtaget (7) lätt nedåt för att avlasta transportsäkringen (34). Dra helt ut transportsäkringen (34).
• För verktygsarmen långsamt uppåt.

Säkra elverktyget (transportläge)

• Lossa fästskruven (1), om dragordningen (2) fastnat. Dra verktygsarmen helt framåt och dra åt fästskruven igen för att låsa draganordningen.

- Dra djupanslaget (39) uppåt. - För att låsa sågbordet (12) drar du åt låsknappen (16). - Sväng verktygsarmen i handtaget (7) neråt tills transportsäkringen (34) kan tryckas in helt.

Verktygsarmen är nu låst för transport.

Förberedande arbeten

För att kunna garantera exakta snitt måste efter intensiv användning elverktygets grundinställningar kontrolleras och eventuellt justeras.

För detta behövs erfarenhet och lämpliga specialverktyg.

En auktoriserad Bosch-servicestation kan snabbt och tillförlitligt utföra dessa arbeten.

Förlänga/bredda sågbordet (se bild F-G)

Fria ändar på långa och tunga arbetsstycken måste alltid stödjas upp eller stödjas.

Sågbordet kan förlängas åt vänster eller höger med sågbordsförlängningarna (23).

• Lossa klämskruven (22). Dra ut sågsbordsförlängningen (23) till önskad längd. För att fixera sågsbordsförlängningen drar du åt klämskruven (22) igen.

Det flexibla insättningssystemet på arbetsstyckesupporten (24) möjliggör en lång rad förlängnings- eller breddningsvarianter.

Sätt in arbetsstyckessupporten (24) i hållarna (47) på elverktyget eller i hållarna (48) på den andra arbetsstyckessupporten. Bär aldrig elverktyget i arbetsstyckessupporten. Vid transport av elverktyget använd endast transportanordningarna.

Förskjuta anslagsskenan (se bild H)

Vid sågning av horisontella och/eller vertikala geringsvinklar måste du, beroende på sågningsriktningen, dra ut eller ta bort den vänstra eller högra inställningsbara anslagsskenan (26).

Vertikal geringsvinkel	Horisontell geringsvinkel
0°-22,5°(vänster/höger)	>0°	-Lossa vänster/höger låsskruv (44).-Dra vänster/höger inställningsbara anslagskena (26) helt och hället utåt.
22,5°-47°(vänster/höger)	≤48°(vänster/höger)	-Lossa vänster/höger låsskruv (44).-Dra vänster/höger inställningsbara anslagskena (26) helt och hället utåt.-Lyft bort anslagskenans förlängning uppåt.

Fästa arbetsstycket (se bild I)

För optimal arbetssäkerhet ska arbetsstycket alltid spännas fast.

Bearbeta inte arbetsstycken som är så små att de inte kan spännas fast.

Tryck arbetsstycket stadigt mot anslagsskenorna (26) och (25). Stick in medföljande skruvtving (41) i avsett hål (42).

• Anpassa gängstången (40) till skruvtvingen till arbetsstyckets höjd. Dra åt gängstången (40) väl och fixera på det sättet arbetsstycket.

Inställning av horisontell geringsvinkel

Ställ in horisontell standard-geringsvinkel (se bild J). För snabb och precis inställning av ofta använda horisontella geringsvinklar har sågsbordet försetts med urtag (20):

vänsterhöger

0°

45°; 30°; 22,5°; 15° | 15°; 22,5°; 30°; 45°

• Lossa vid behov låsknappen (16). Dra armen (17) och vrid sågbordet (12) till önskat urtag åt vänster eller höger.
• Släpp åter armen. Armen måste kännbart snäppa fast i urtaget. -Dra åter fast låsknappen (16).

Ställ in horisontell standard-geringsvinkel (se bild K)

Den horisontella geringsvinkeln kan ställas in från 48° (vänster sida) till 48° vinkel (höger sida). - Lossa låsknappen (16), om den är åtdragen. Dra i spaken (17) och tryck samtidigt ihop låsklämman (15), tills den hakar i det avsedda spåret. Därigenom blir sågbordet fritt rörligt. -Sväng sågbordet (12) med låsknappen åt vänster eller höger tills vinkelindikatorn (58) visar önskad geringsvinkel. -Dra åt låsknappen (16) igen. - För att åter lossa spaken (17) (för inställning av standardgeringsvinklar) dra spaken uppåt. Vinkelspärren (15) återgår till sitt ursprungliga läge och spaken (17) kan snäppa fast i hacken (20).

Inställning av vertikal geringsvinkel

Den vertikala geringsvinkeln kan ställas in från 47° (vänster sida) till 47° vinkel (höger sida).

För snabb och exakt inställning av ofta använda vertikala geringsvinklar har vinklarna 0° , 22,5° och 45° förinställts.

• Se till att reglaget (45) är monterat (se „Montera reglaget (se bild A2)“, Sidan 129).

Inställning av vertikal standard-geringsvinkel (se bild L)

-Dra ut de justerbara anslagsskenorna (26) helt eller ta bort dem helt och hållet. - Lossa reglaget (45). Dra låsspaken (46) utåt och haka fast den i frigjord ställning. På så sätt kan du använda hela geringsvinkelområdet (vänster och höger). - Sväng verktygsarmen med handtaget (7) åt vänster eller höger tills vinkelindikatorn (28) visar önskad vertikal standardgeringsvinkel. Vrid låsspaken (46). Låsspaken måste haka fast märkbart i positionen för önskad vertikal standardgeringsvinkel. -Dra åt reglaget (45) igen.

Inställning av godtycklig vertikal geringsvinkel

-Dra ut de justerbara anslagsskenorna (26) helt eller ta bort dem helt och hållet. - Lossa reglaget (45). Dra låsspaken (46) utåt och haka fast den i frigjord ställning. På så sätt kan du använda hela geringsvinkelområdet (vänster och höger). - Sväng verktygsarmen med handtaget (7) åt vänster eller höger tills vinkelindikatorn (28) visar önskad vertikal geringsvinkel. Dra åt reglaget (45) igen.

Driftstart

Dra alltid åt låsknappen (16) och reglaget (45) ordentligt innan sågning. I annat fall finns risk för att sågklingan snedställs i arbetsstycket.

Påslagning (se bild M)

För att slå på elverktyget, skjut först tillslagsspärren (5) till mitten och tryck därefter på strömbrytaren (6) och håll den intryckt.

Anmärkning: Av säkerhetsskäl kan elverktygets strömställare på-/av-knapp (6) inte låsas, utan måste under drift hållas nedtryckt.

Stänga av

- För att stänga av, släpp på-/av-knappen (6) igen.

Sågning

Allmänna såganvisningar

Dra alltid åt låsknappen (16) och reglaget (45) ordentligt innan sågning. I annat fall finns risk för att sågklingan snedställs i arbetsstycket. Innan sågning påbörjas bör kontroll ske av att sågklingan inte berör anslagsskenan, skruvtvingarna eller andra maskindelar. Ta bort eventuella hjälpanslag eller anpassa dem.

Skydda sågklingan mot slag och stötar. Tryck inte sidled mot sågklingan.

Såga endast i material som är tillåtna enligt avsedd användning.

Bearbeta inte snedvridna arbetsstycken. Arbetsstycket måste alltid ha en rak kant som läggs an mot anslagsskenan. Fria ändar på långa och tunga arbetsstycken måste alltid palljas upp eller stödjas.

Kontrollera att pendelskyddskåpan fungerar korrekt och är lättrörlig. Vid styrning av verktygsarmen nedåt ska pendelskyddskåpan öppnas. Vid styrning av verktygsarmen uppåt ska pendelskyddskåpan stänga sig över sågklingan igen och låsa fast sig i verktygsarmens översta position.

Operatörens position (se bild N)

Stå alltid på sidan om sågklingan och inte i linje med elverktygets sågklinga. Detta skyddar kroppen mot eventuellt bakslag.

- Håll händerna, fingrarna och armarna på betryggande avstånd från roterande sågklinga. - Lägg inte armarna i kors framför verktygsarmen.

Sågning med dragrörelse

- För sågningar med dragrörelse (2) (breda arbetsstycken), lossa fastskruven (1), om denna är åtdragen. - Ställ in önskad horisontell och/eller vertikal geringsvinkel vid behov. - Tryck arbetsstycket stadigt mot anslagsskenorna (25) och (26). - Spänn fast arbetsstycket med hänsyn till dimensionerna. - Dra ut glidarmen från anslagsskenan (25) så långt att sågklingan står framför arbetsstycket. Sätt på elverktyget. - För verktygsarmen långsamt nedåt med handtaget (7). - Tryck nu glidarmen i riktning mot anslagsskenorna (25) och (26) och såga igenom arbetsstycket med jämn matningshastighet. - Stäng av elverktyget och vänta tills sågklingan stannat helt. - För verktygsarmen långsamt uppåt.

Sågning utan dragrörelse (kapning) (se bild O)

- För sågningar utan dragrörelse (små arbetsstycken), lossa fastskruven (1), om denna är åtdragen. Skjut verktygsarmen till anslag i riktning mot anslagsskenorna (25) och dra åt fastskruven (1) igen. - Ställ in önskad horisontell och/eller vertikal geringsvinkel vid behov. - Tryck arbetsstycket stadigt mot anslagsskenorna (25) och (26). - Spänn fast arbetsstycket med hänsyn till dimensionerna. Sätt på elverktyget. - För verktygsarmen långsamt nedåt med handtaget (7). - Såga arbetsstycket med jämn matningshastighet. - Stäng av elverktyget och vänta tills sågklingan stannat helt. - För verktygsarmen långsamt uppåt.

Arbetsanvisningar

Markera såglinje (se bild P)

Två laserstrålar indikerar sågklingans såglinje. Arbetsstycket kan nu exakt positioneras för sågning utan att det pendlande klingSkyddet behöver öppnas.

- Slå på laserstrålarna genom att trycka kort på på/av-strömbrytaren (6) utan att startspärren (5) trycks in. Rikta in markeringen på arbetsstycket mellan båda laserstrålarna.

Observera: Kontrollera innan sågningen om såglinjen visas korrekt (se „Laserns justering“, Sidan 133). Laserstrålarna kan förändra läget t. ex. till följd av vibrationer vid intensiv användning.

Tillåtna mått på arbetsstycket

Maximala arbetsstycken:

Horisontell geringsvinkel	Vertikal geringsvinkel	Höjd x bredd [mm]
0° 0° 90 x 305
45° (vänster/ hõger)	0° 90 x 215
45° (vänster) 45° (vänster) 55 x 215
45° (hõger) 45° (hõger) 30 x 215
0° 45° (vänster) 55 x 305
0° 45° (hõger) 30 x 305

Minimalt arbetsstycke (= alla arbetsstycken som kan spännas fast till vänster eller höger om sågklingan med hjälp av medföljande skruvtving (41): 100 x 40 mm (längd x bredd)

Maximalt sågdjup (0° / 0°) : 90mm

Ställa in djupanslaget (såga spår) (se bild Q)

Djupanslaget måste justeras för spårsågning.

Vrid djupanslaget (39) framåt. - Sväng verktygsarmen i handtaget (7) till önskad position. - Förskjut justerskruven (38) tills skruvens ända berör djupanslaget (39). - För verktygsarmen långsamt uppåt.

Sågning av arbetsstycken i lika längd (se bild R)

För bekväm sågning av arbetsstycken i identiska längder kan det högra längdanslaget (36) användas.

Dra längdanslaget (36) uppåt. - Ställ in sågbordsförlängningen (23) till önskad arbetsstyckeslängd.

Speciella arbetsstycken

Böjda eller runda arbetsstycken måste säkras mot glidning. Vid snittlinjen får det inte finnas något mellanrum mellan arbetsstycke, anslagsskena och sågbord.

Om så behövs, ska speciella fästen tillverkas.

Byte av insatsplattor (se bild S)

Insatsplattorna (14) kan slitas under en längre tids användning av elverktyget.

Byt ut defekta insatsplattor.

• Ställ elverktyget i arbetsläge. - Skruva ur skruvarna (54) med en vanlig stjärnskruvmejsel och ta ut den gamla insatsplattan (14). - Lägg in den nya insatsplattan och skruva fast skruvarna (54) igen.

Laserns justering

Anmärkning: För testning av laserns funktion måste elverktyget vara anslutet till strömförsörjningen.

Aktivera aldrig på-/av-strömbrytaren när lasern justeras (t.ex. vid förflyttning av verktygsarmen). En oavsiktlig start av elverktyget kan leda till personskada. - Ställ elverktyget i arbetsläge. - Vrid sågbordet (12) fram till urtaget (20) för 0°. Spaken (17) ska kännbart snäppa fast i spåret.

För att kunna garantera exakta snitt måste laserstrålarna kontrolleras och eventuellt justeras efter intensiv användning.

För detta behövs erfarenhet och lämpliga specialverktyg. En auktoriserad Bosch-kundtjänst kan snabbt och tillförlitligt utföra dessa arbeten.

Kontrollera (se bild T1)

Rita upp en rak såglinje på ett arbetsstycke. - För verktygsarmen långsamt nedåt med handtaget (7). Rikta in arbetsstycket så att sågklingans tänder är parallella med såglinjen. - Håll fast arbetsstycket i detta läge och för verktygsarmen långsamt uppåt igen. - Spänn fast arbetsstycket. - Koppla på laserstrålarna med brytaren (6) utan att trycka in startspärren (5).

Laserstrålarna måste över hela linjen till vänster och höger ligga på samma avstånd till den utmärkta såglinjen på arbetsstycket, även om verktygsarmen förs nedåt.

Avlägsna laserskyddslocket (se bild T2)

• Lossa de två skruvarna (55) på laserskyddet (8) med insexnyckel/spårskruvmejsel (43) och ta bort laserskyddskåpan.

Inställning av avvikelse i sidled vid verktygsarmens rörelse (se bild T3-T4)

• Lossa fästskruven (56) (ca. 1-2 varv). Skruva inte ur skruven helt. - Förskjut laserhuset (57) åt höger eller vänster tills laserstrålarna inte längre avviker i sidled när verktygsarmen förs nedåt. - Håll laserhuset (57) i en position och dra åt fästskruven (56) igen. Sätt fast laserskyddet (8) igen.

Kontrollera och justera grundinställningar

För att kunna garantera exakta snitt måste efter intensiv användning elverktygets grundinställningar kontrolleras och eventuellt justeras.

För detta behövs erfarenhet och lämpliga specialverktyg. En auktoriserad Bosch-servicestation kan snabbt och tillförlitligt utföra dessa arbeten.

Rikta in vinkelindikatorn (horisontell) (se bild U)

• Ställ elverktyget i arbetsläge. - Vrid sågbordet (12) fram till urtaget (20) för 0° . Spaken (17) ska kännbart snäppa fast i spåret.

Kontrollera

Vinkelindikatorn (58) måste ligga i linje med 0° -markeringen på skalan (21).

Inställning

• Lossa skruven (59) med en kryssmejsel och rikta in vinkelindikatorn längs 0°-markeringen. Dra åt skruven igen.

Rikta in vinkelindikatorn (vertikalt) (se bild V).

• Ställ elverktyget i arbetsläge.
• Lossa reglaget (45). Dra låsspaken (46) utåt och ställ in en vertikal geringsvinkel på 0°.
• Släpp låsspaken (46). Låsspaken måste haka fast märkbart i positionen. Dra åt reglaget (45) igen.

Kontrollera.

Vinkelindikatorn (28) måste ligga i linje med 0°-markeringen på skalan (27).

Inställning.

• Lossa skruven (60) med en kryssmejsel och rikta in vinkelindikatorn längs 0°-markeringen. Dra åt skruven igen.

Transport av elverktyget (se bild W).

• Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada. Innan elverktyget transporteras ska följande åtgärder vidtas:
• Lossa fästskruven (1) om den är åtdragen. Dra verktygsarmen helt framåt och dra åt låsskruven igen.
• Se till att djupanslaget (39) är helt svängt bakåt och att justeringsskruven (38) inte vidrör något vid flyttning av verktygsarmen.
• Ställ elverktyget i transportläge. Ta bort alla tillbehörsdelar som inte kan monteras stadigt på elverktyget. För transport, använd om möjligt en sluten behållare för de sågklingor som inte är i bruk.
• Ställ in transporthandtaget (3) lodrätt.
• Bär elverktyget i transporthandtaget (3) eller för in händerna i greppfördjupningarna (61) på bordet. Vid transport av elverktyget, använd endast transportanordningarna och bär det inte i skyddsutrustningen eller arbetsstyckessupporten.

Underhåll och service

Underhåll och rengöring

• Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada. Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Pendlande klingskyddet måste alltid vara fritt rörligt och stänga automatiskt. Håll därför området kring pendlande klingskyddet rent.

Avlägsna damm och spån efter varje arbetsoperation genom renblåsning med tryckluft eller med en pensel.

Rengör glidrullen (11) regelbundet.

Tillverkarens åtgärder:

- Mjukstart - En speciellt framtagen sågklinga med reducerat buller

Vibrationsdämpad montering på en stabil arbetsyta - Användning av sågklingor med bullerreducerande funktioner

• Regelbunden rengöring av sågklinga och elverktyg

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Bosch applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall ska en expert för farligt gods konsulteras vid förberedelse av transport.

Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter.

Avfallshantering

Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg och inte heller batterier i hushållsavfall!

Elverktyg, och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier, samlas in separat och tillförs en miljöanpassad avfallshantering.

Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.

Beakta anvisningarna i avsnittet Transport (se „Transport“, Sidan 135).

Norsk

Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt ska förbrukade

136|Norsk

Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra strømforsyninger. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt. Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt. Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.

Personsikkerhet

(2) Uttreksanordning

(3) Transporthandtak

(4) Vernedeksel
