GCM 18V254 D Professional - Pila BOSCH - Bezplatný návod k obsluze

Typ výrobku	Bezdrátová radiální pokosová pila
Značka	Bosch
Model	GCM 18V254 D Professional
Napájení	Lithium-iontová baterie 18 V (doporučená GBA 18V... nebo ProCORE18V...)
Otáčky naprázdno	4 500 ot/min
Průměr kotouče	254 mm
Průměr otvoru kotouče	30 mm (nebo 25,4 mm s adaptérem)
Tloušťka těla kotouče	1,4 - 2,5 mm
Hmotnost (bez baterie)	17,7 - 18,7 kg
Laser	Třída 2, 650 nm, < 1 mW
Rozsah úhlu pokosu (horizontální)	-48° až +48°
Rozsah úhlu sklonu (vertikální)	Vlevo a vpravo (až 47°)
Maximální řezná kapacita (0°/0°)	90 x 305 mm
Minimální řezná kapacita (bez svěráku)	100 x 40 mm
Hlavní funkce	Radiální řez (tažný), pokosový řez, úkosový řez, laserové vedení, doraz hloubky pro drážky, ochrana proti převrácení, odsávání prachu
Údržba a čištění	Pravidelně čistěte větrací štěrbiny, kyvný ochranný kryt a kluzný váleček; vyměňte opotřebené třískové štíty; používejte štětec nebo stlačený vzduch
Bezpečnost	Kyvný ochranný kryt, transportní zámek, transportní pojistka, brzda kotouče, ochrana proti neúmyslnému opětovnému spuštění
Náhradní díly a opravitelnost	Náhradní díly dostupné prostřednictvím servisu Bosch; opravy autorizovanými centry; vyžadováno 10místné sériové číslo
Obecné informace	Návod k použití dostupný v PDF na notice-facile.com; zákaznický servis Bosch: 0970821226 (Francie)

Často kladené otázky - GCM 18V254 D Professional BOSCH

Jak vyměnit pilový kotouč na Bosch GCM 18V254 D?

Nejprve vyjměte baterii. Sklopte kyvný ochranný kryt dozadu a podržte jej. Pomocí imbusového klíče (6 mm) vyšroubujte šestihranný šroub (levý závit) při současném stisknutí blokování vřetene. Sejměte upínací přírubu a kotouč. Nasaďte nový kotouč v souladu se směrem řezu, poté šroub pevně utáhněte.

Jaké jsou maximální rozměry materiálů, které tato pila může řezat?

Při 0° pokosu a 0° sklonu je maximální výška 90 mm a šířka 305 mm. Při úhlech se rozměry mění; například při 45° pokosu na obou stranách je maximální výška 55 mm a šířka 215 mm.

Jak nastavit úhel pokosu na GCM 18V254 D?

Uvolněte aretační knoflík (16). Vytáhněte páku (17) pro standardní úhly (zářezy 15°, 22,5°, 30°, 45°). Pro volný úhel vytáhněte páku a stiskněte aretační západku (15) pro uvolnění otáčení, poté otočte stolem na požadovaný úhel. Knoflík opět utáhněte.

Může tato pila řezat hliník?

Ano, s vhodným pilovým kotoučem. Pozor: při řezání hliníku odstraňte pytel na prach, abyste předešli riziku požáru. Použijte vhodný vysavač.

Jak používat laser pily?

Lehce stiskněte spínač Zap/Vyp (6) bez stisknutí aretace zapnutí. Dva laserové paprsky zobrazují řeznou linii. Nasměrujte obrobek tak, aby se vaše značka nacházela mezi oběma čarami.

Jakou baterii používat s GCM 18V254 D?

Používejte baterie Bosch 18 V typ GBA 18V... nebo ProCORE18V... Doporučené nabíječky jsou GAL 18... nebo GAX 18... (viz technické údaje). Nabíjejte pouze při teplotách mezi 0 a +35 °C.

Jak bezpečně přepravovat pilu?

Vyjměte baterii. Uvolněte upínací šroub radiálního zařízení, vytáhněte rameno nástroje zcela dopředu a zajistěte jej. Sklopte rameno nástroje dolů, dokud nezapadne transportní pojistka. Použijte transportní rukojeť nebo zapuštěné rukojeti.

Co dělat, když se pilový kotouč zasekne v materiálu?

Okamžitě pilu vypněte. Počkejte na úplné zastavení všech pohyblivých částí, poté odpojte baterii. Uvolněte zaseknutý materiál. Zkontrolujte, zda není kotouč poškozen a zda je obrobek správně upevněn.

Jak čistit a udržovat pokosovou pilu?

Před jakoukoliv údržbou vyjměte baterii. Pravidelně čistěte větrací štěrbiny, kyvný ochranný kryt a kluzný váleček štětcem nebo stlačeným vzduchem. Vyměňte opotřebené třískové štíty. Pravidelně kontrolujte laser.

Kde najít náhradní díly a poprodejní servis?

Náhradní díly jsou k dispozici na webu Bosch Professional (www.bosch-pt.com) nebo prostřednictvím servisu Bosch. Ve Francii kontaktujte 0970821226 (zákaznický servis) nebo e-mailem: [e-mail]. Uveďte 10místné referenční číslo přístroje.

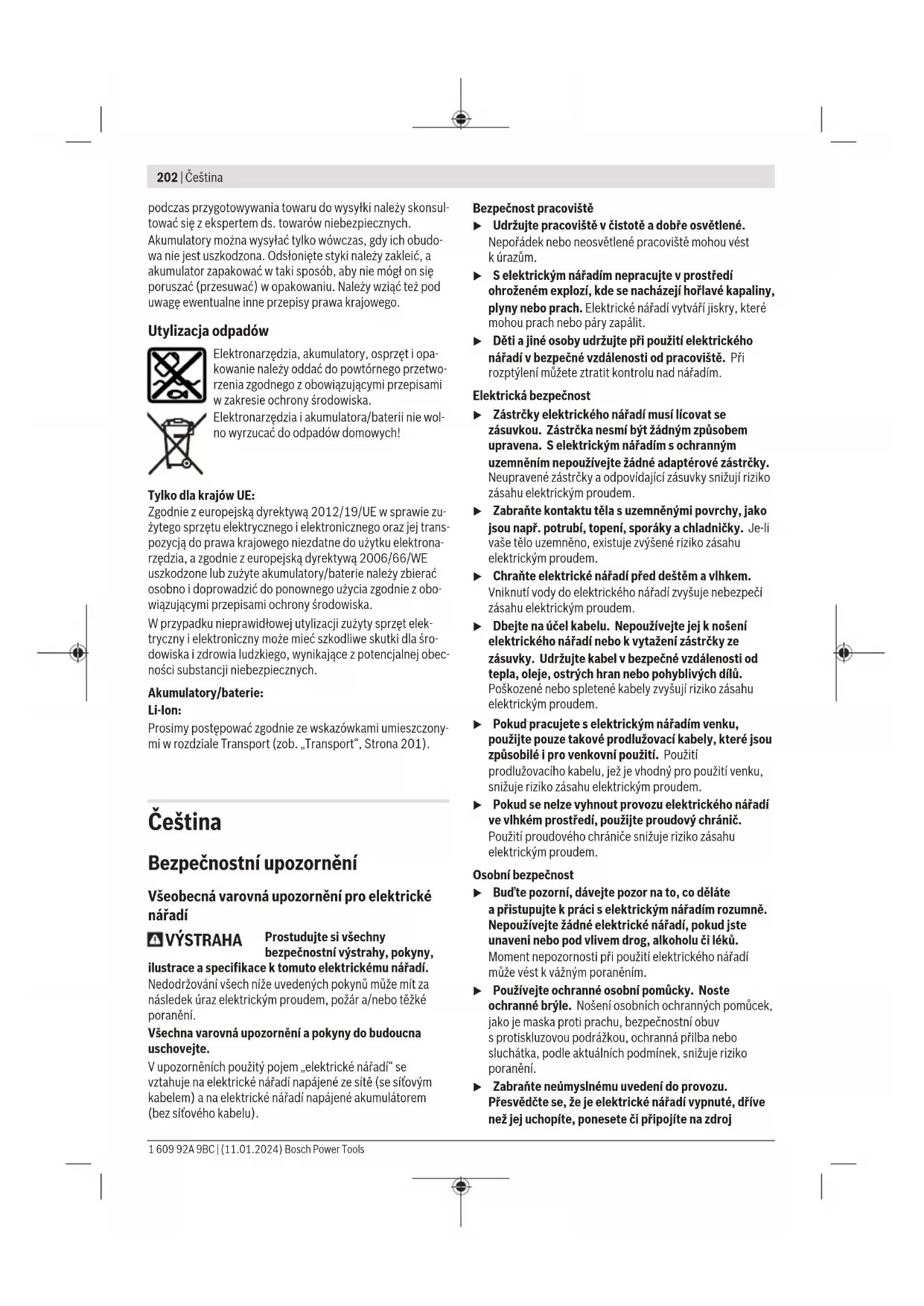

NÁVOD K OBSLUZE GCM 18V254 D Professional BOSCH

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektrické nářadí

VÝSTRAHA

Prostudujte si všechny bezpečnostní výstrahy, pokyny,

ilustrace a specifikace k tomuto elektrickému nářadí.

Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.

Všechna varovná upozornění a pokyny si uschovejte pro budoucí použití.

V upozorněních použitý pojem „elektrické nářadí" se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).

Bezpečnost pracoviště

Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům. ▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit. Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím.

Elektrická bezpečnost

Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem. Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. ▶ Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem. Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem. Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.

Osobní bezpečnost

Buďte pozorní, dávejte pozor na to, co děláte, a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním. Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, sníží riziko poranění. Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte ke zdroji.

napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.

Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíčky. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění. Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat. Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prací. Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.

Svědomité zacházení a používání elektrického nářadí

Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. Se správným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji. Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit. Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí. Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami. Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrického nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí. Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se snáze vést. Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím. Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy

neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

Použitá péče o akumulátorové nářadí

Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory. Do elektrického nářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poranění a požáru. Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár. Při nesprávném použití může z akumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny. Nepoužívejte akumulátor nebo nářadí, které je poškozené či upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně a způsobit požár, výbuch nebo poranění. Nevystavujte akumulátor nebo nářadí ohni či nadměrnému teplu. Vystavení ohni nebo teplu nad 130 °C může způsobit výbuch. Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor a zvýšit riziko požáru.

Servis

Nechejte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována. Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.

Bezpečnostní upozornění k pokosovým pilám

Pokosové pily jsou určeny k řezání dřeva nebo materiálů dřevu podobných. Nelze je používat s dělicími kotouči k řezání železných materiálů, jako jsou tyče, šrouby apod. Brusný prach může způsobit zaseknutí spodního ochranného krytu. Jiskry z broušení mohou spálit spodní ochranný kryt, vkládací desku nebo jiné plastové části. Využívejte svěrák k upevnění obrobku, kdykoli to bude možné. Budete-li přidržovat obrobek rukou, držte jej ve vzdálenosti nejméně 100 mm od obou stran pilového kotouče. Nepoužívejte pilu k řezání kusů, které jsou příliš malé na upevnění pomocí

204 | Čeština

svěráku nebo na přidržení rukou. Pokud ruku položíte příliš blízko pilového kotouče, zvyšuje se riziko zranění při kontaktu s kotoučem.

Obrobek musíte upevnit svěrkami nebo jej přidržet k dorazové liště stolu. Obrobek při řezání nikdy nedržte jen v ruce. Nepřipevněné nebo pohyblivé obrobky mohou být odhozeny vysokou rychlostí a způsobit zranění. Pilu při řezání obrobkem tlačte. Nikdy pilu obrobkem netahejte. Řez provedete tak, že nejprve zvednete hlavici pily a přetáhnete ji bez řezání přes obrobek. Poté zapnete motor, stlačíte hlavici pily a obrobek tlačením rozříznete. Pokud byste prováděli řez tahem, kotouč by se mohl dostat na vrch obrobku a být prudce odhozen směrem k obsluze stroje. Nikdy nepokládejte ruce přes linku zamýšleného řezu před kotoučem pily ani za ním. Přidržování obrobku opačnou rukou, tzn. přidržování levou rukou na pravé straně pilového kotouče a naopak, je velmi nebezpečné. Je-li kotouč v pohybu, nepřibližujte se rukou za dorazovou lištu k pilovému kotouči ani z kterékoliv strany na méně než 100 mm, ať už za účelem odstranění úlomků dřeva, či jiného důvodu. Je možné, že neodhadnete správně vzdálenost ruky od kotouče a můžete se vážně zranit. Obrobek si před řezáním pečlivě prohlédněte. Pokud je pokřivený nebo prohnutý, připevněte jej vnější stranou oblouku k dorazové liště. Vždy zkontrolujte, zda podél zamýšleného řezu mezi obrobkem, dorazovou lištou a stolem není žádná mezera. Prohnuté nebo pokřivené obrobky se mohou protočit nebo posunout a při řezání mohou sevřít pilový kotouč. V obrobku by se neměly nacházet žádné hřebíky ani cizí předměty. Pilu nepoužívejte, dokud nemáte ze stolu sklizené veškeré nářadí, piliny apod. a nezůstává na něm pouze obrobek. Drobné úlomky dřeva nebo jiný materiál, který přijde do kontaktu s otáčejícím se kotoučem, může být odhozen vysokou rychlostí. Vždy řežte pouze jeden obrobek. Navrstvené obrobky nelze řádně připevnit a mohou sevřít pilový kotouč nebo se při řezání pohnout. Před používáním se ujistěte, že je pila přimontovaná nebo položená na pevné rovné ploše. Pevná rovná plocha snižuje riziko, že bude pila nestabilní. Práci si předem naplánujte. Pokaždé, když měníte nastavení sklonu a úhlu řezu, se ujistěte, že dorazová lišta dostatečně podpírá obrobek a nepřekáží kotouči ani ochrannému systému. S vypnutým nástrojem a bez obrobku proveďte naprázdno zkušební řez a ujistěte se, že dorazová lišta nepřekáží ani nehrozí její poškození. Pokud řežete obrobek, který je širší nebo delší než vršek stolu pily, řádně jej podepřete pomocí podstavců ke stolu, koz na řezání dřeva apod. Obrobky, které jsou širší nebo delší než stůl stolové pily a nejsou podepřeny, se mohou překlopit. Pokud se odřezek nebo

obrobek překlopí, mohl by nadzdvihnout spodní ochranný kryt nebo by mohl být odhozen otáčejícím se kotoučem.

Nevyužívejte další osoby namísto nastavců ke stolu nebo jako další oporu. Nedostatečná opora obrobku může způsobit sevření kotouče nebo posunutí obrobku během řezání, a může tak vás nebo vašeho pomocníka stáhnout k otáčejícímu se kotouči. Odřezek se nesmí vzpříčit ani jinak přitisknout k otáčejícímu se kotouči. Je-li odřezek upevněn, například dorazy, může se vzpříčit proti kotouči a být prudce odhozen. ▶ Kulaté materiály jako tyče a roury vždy pečlivě upevněte. Tyče mají tendenci se při řezání otáčet, což způsobí, že se kotouč zakousne a vtáhne vám ruku i s obrobkem pod kotouč. Před začátkem řezání obrobku nechte kotouč dosáhnout plné rychlosti otáčení. To pomůže snížit riziko, že bude obrobek odhozen. Pokud se obrobek nebo kotouč zasekne, pokosovou pilu vypněte. Počkejte, než se všechny pohybující se části zastaví, vytáhněte zástrčku ze zásuvky a/nebo odejměte baterii. Teprve poté odstraňte zaseknutý materiál. Pokud byste v řezání pokračovali i přes zaseknutý obrobek, mohli byste nad strojem ztratit kontrolu nebo poškodit pokosovou pilu. - Po dokončení řezu uvolněte spínač, podržte hlavici pily dole a počkejte, než se kotouč zastaví. Teprve poté odeberte odřezek. Přiblížit se rukou k dobíhajícímu kotouči je velmi nebezpečné. Pokud provádíte pouze částečný řez nebo pouštíte spínač dříve, než je hlavice pily ve spodní poloze, držte pevně rukojet. Brzděný kotouč může způsobit, že bude hlavice pily nečekaně stažena dolů, a tím může dojít ke zranění. Nepouštějte rukojet, když se frézovací hlava dostane do nejspodnější polohy. Ručně vždy přisuňte frézovací hlavu zpět do nejhornější polohy. Pokud se frézovací hlava nekontrolovaně pohybuje, může dojít k poranění. Udržujte pracoviště v čistotě. Smíchání materiálů je mimořádně nebezpečné. Lehký kovový prach může vzplanout nebo vybuchnout. Nepoužívejte tupé, popraskané, zprohýbané nebo poškozené pilové kotouče. Pilové kotouče s tupými nebo špatně rozvedenými zuby způsobují kvůli úzké spáře řezu zvýšené tření, svírání pilového kotouče a zpětný ráz. Nepoužívejte pilové kotouče z vysokolegované rychlořezné oceli (oceli HSS). Takové pilové kotouče mohou lehce prasknout. Používejte vždy jen kotouče se správnou velikostí a tvarem (diamantovým nebo oblym) upínacího otvoru. Pilové kotouče, které neodpovídají upevňovacímu systému pily, se budou otáčet nerovnoměrně a mohou způsobit ztrátu kontroly nad nářadím.

Když elektronářadí běží, nikdy neodstraňujte z místa řezu odřezky, dřevěné třísky atd. Uveďte nejprve rameno nářadí do klidové polohy a elektronářadí vypněte. Po práci se nedotýkejte pilového kotouče, dokud nevychladne. Pilový kotouč je při práci velmi horký. Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty. Neotvírejte akumulátor. Hrozí nebezpečí zkratu. Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát. Akumulátor používejte pouze ve výrobcích výrobce. Jen tak bude akumulátor chráněn před nebezpečným přetížením.

Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.

Elektrické nářadí se dodává s výstražným štítkem laseru (viz tabulku „Symboly a jejich význam"). Pokud není text výstražného štítku ve vašem národním jazyce, přelepte ho před prvním uvedením do provozu přiloženou nálepkou ve vašem jazyce. Nikdy nesmíte dopustit, aby byly výstražné štítky na elektronářadí nečitelné.

Laserový paprsek nemiřte proti osobám nebo zvířatům a nedívejte se do přímého ani do odraženého laserového paprsku. Může to způsobit oslnění, nevolnost nebo poškození zraku.

Pokud laserový paprsek dopadne do oka, je třeba zavřít oči a okamžitě hlavou uhnout od paprsku. Na laserovém zařízení neprovádějte žádné změny. Možnosti nastavení popsané v tomto návodu k obsluze můžete používat bez rizika. Nedovolte dětem, aby používaly elektrické nářadí bez dozoru. Mohly by neúmyslně oslnit jiné osoby nebo sebe.

Symboly

Následující symboly mohou mít význam při používání vašeho elektronářadí. Zapamatujte si prosím symboly a jejich význam. Správný výklad symbolů vám pomáhá elektronářadí lépe a bezpečněji používat.

Symboly a jejich význam

Laserové záření. Nedívejte se do paprsku. Spotřebitelský laserový výrobek třídy 2.

Symboly a jejich význam

EN 50689:2021

Nedávejte ruce do oblasti řezání, když elektrické nářadí běží. Při kontaktu s pilovým kotoučem hrozí nebezpečí poranění.

Noste ochrannou masku proti prachu.

Nebezpečná oblast! Mějte ruce, prsty nebo paže co možná nejdále od této oblasti.

Pro přenášení uchopte elektrické nářadí pouze na takto označených místech (prohlubních pro uchopení) nebo za přepravní držadlo.

Přežání svislých pokosových úhlů se musí nastavitelné dorazové lišty vytáhnout ven, resp. úplně odstranit.

3601M511..

Dbejte na rozměry pilového kotouče. Průměr otvoru musí bez vůle pasovat na vřeteno nářadí. Pokud je nutné použít redukce, dbejte na to, aby rozměry

3601M511B. 3601M5118.

a průměru otvoru pilového kotouče a dále průměru vřetena nářadí. Pokud možno používejte redukce, které jsou součástí dodávky pilového kotouče.

Průměr pilového kotouče musí souhlasit s údajem na symbolu.

Elektrické nářadí je určeno jako stacionární stroj k provádění přímých podélných a příčných řezů do dřeva. Přitom jsou možné horizontální pokosové úhly do -48° do +48° a vertikální pokosové úhly do 47° (na levé straně) do 47° (na pravé straně).

Výkon elektrického nářadí je dimenzován na řezání tvrdého a měkkého dřeva a dále dřevotřískových a dřevovláknitých desek.

Při použití příslušných pilových kotoučů je možné řezání hliníkových profilů a plastů.

Tento výrobek je spotřební laserový výrobek v souladu s normou EN 50689.

Zobrazené součásti

Číslování zobrazených součástí se vztahuje k vyobrazení elektrického nářadí na straně s obrázky.

(1) Zajišťovací šroub tažného mechanismu (2) Tažný mechanismus (3) Přepravní držadlo (4) Ochranný kryt (5) Blokování zapnutí vypínače (6) Vypínač (7) Rukojeť (8) Ochranný kryt laseru (9) Výstupní otvor laserového paprsku (10) Kyvný ochranný kryt (11) Vodící váleček (12) Stůl pily (13) Montážní otvory (14) Vkládací deska (15) Aretační svorka (16) Zajišťovací knoflík pro libovolné pokosové úhly (horizontální) (17) Páčka pro přednastavení pokosového úhlu (horizontální) (18) Ochrana proti překlopení (19) Výstražný štítek laseru (20) Zářezy pro standardní pokosové úhly (horizontální) (21) Stupnice pokosového úhlu (horizontální) (22) Upínací šroub prodloužení stolu pily (23) Prodloužení stolu pily

(24) Opěrka obrobku (flexibilní nasazovací) (25) Pevná dorazová lišta (26) Nastavitelná dorazová lišta (27) Stupnice pro pokosový úhel (vertikální) (28) Ukazatel pro kosý úhel (vertikální) (29) Usměrňovač třísek (30) Pilový plátek (31) Aretace vřetena (32) Odjišťovací tlačítko akumulátoru (33) Akumulátor (34) Přepravní pojistka (35) Opěrný oblouk (36) Délkový doraz (37) Vak na prach (38) Seřizovací šroub hloubkového dorazu (39) Hloubkový doraz (40) Závitová tyč (41) Šroubová svěrka (42) Otvory pro šroubovou svěrku (43) Klíč na vnitřní šestihran / plochy šroubovák (44) Aretační šroub nastavitelné dorazové lišty (45) Aretační kolečko pro kosý úhel (vertikální) (46) Aretační páka pro pokosový úhel (vertikální) (47) Uchycení pro opěrku obrobku (na elektrickém nářadí) (48) Uchycení pro druhou opěrku obrobku (na opěrce obrobku) (49) Svorník (50) Odsávací adaptér (51) Šroub s vnitřním šestihranem pro upevnění pilového kotouče (52) Upínací příruba (53) Vnitřní upínací příruba (54) Upevňovací šrouby pro vkládací desku (55) Šroub pro ochranný kryt laseru (56) Upevňovací šroub tělesa laseru (57) Těleso laseru (58) Ukazatel pokosového úhlu (horizontální) (59) Šroub ukazatele úhlu (horizontální) (60) Šroub ukazatele úhlu vertikálního (61) Prohlubeň pro uchopení

Technické údaje

Akumulátorová pokosová pila se zákuzem GCM 18V-254 D GCM 18V-254 D
Číso výrobku	3 601 M51 1.. 3 601 M51 1B.
	3 601 M51 18.
Jmenovité napěti V= 18 18

Akumulátorová poskosová pila se zákuczem GCM 18V-254 D GCM 18V-254 D
Otáčky naprázdnoA)	ot/min 4 500 4 500
Typ laseru nm 650 650
	mW < 1 < 1
Třída laseru 2 2
HmotnostB)	kg 17,7-18,7 17,7-18,7
Doporůcená teplota prostředí pří nabljenić°C 0 až +35 0 až +35
Dovolená teplota prostředí pří provozća a pří skladoványí	°C -20 až +50 -20 až +50
Doporůcené akumúlátory GBA 18V...		GBA 18V...
	ProCORE18V...	ProCORE18V...
Doporůcené nabljechy GAL 18...		GAL 18...
	GAX 18...	GAX 18...
	GAL 36...	GAL 36...
Rozměry vchodných pilovych kotoučú
Průměr pilového kotouče mm 254 254
Tlouška těla kotouče mm	1,4-2,5	1,4-2,5
Průměr otvoru	mm	30

A) Měřeno při 20-25°C s akumulátorem ProCORE18V 8.0Ah. B) V závislosti na použitém akumulátoru C) Omezený výkon při teplotách < 0° C . Hodnoty se mohou podle výrobku lišit a mají na ně vliv podmínky použití a prostředí. Další informace najdete na www.bosch-professional.com/wac.

Přípustné Rozměry obrobku (maximální/minimální): (viz „Přípustné Rozměry obrobku“, Stránka 212)

Informace o hluku

Hodnoty hlučnosti zjištěné podle EN IEC 62841-3-9.

Hladina hluku elektrického nářadí stanovená za použití váhového filtru A činí typicky: hladina akustického tlaku 97 dB(A); hladina akustického výkonu 106 dB(A). Nejistota K = 3 dB.

Noste chrániče sluchu!

Hodnota hluku, uvedená v těchto pokynech, byla změřena pomocí normované měřicí metody a lze ji použít pro vzájemné porovnání elektrických nářadí. Hodí se i pro předběžné odhad zatížení hlukem.

Uvedená hodnota hlučnosti reprezentuje hlavní použití elektrického nářadí. Pokud se ovšem bude elektrické nářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň hlučnosti lišit. To může zatížení hlukem po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatížení hlukem po celou pracovní dobu výrazně snížit.

Akumulátor

Používejte pouze nabíječky uvedené v technických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-iontový akumulátor používaný s vaším elektrickým nářadím.

Upozornění: Lithium-iontové akumulátory se na základě mezinárodních dopravních předpisů dodávají částečně nabité. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte.

Nasazení akumulátoru

Vložte nabíjecí akumulátor do úchytu akumulátoru tak, aby citelně zaskočil.

Vyjmutí akumulátoru

Pro vyjmutí akumulátoru stiskněte odjišťovací tlačítko a vytáhněte akumulátor. Nepoužívejte přitom násilí.

Akumulátor je opatřen 2 stupni zajištění, které mají zabránit vypadnutí akumulátoru při neúmyslném stisknutí odjišťovacího tlačítka. Pokud je akumulátor nasazený do elektrického nářadí, drží ho v příslušné poloze pružina.

Ukazatel stavu nabití akumulátoru

Upozornění: Ne každý typ akumulátoru má ukazatel stavu nabití.

Zelené LED ukazatele stavu nabití akumulátoru indikují stav nabití akumulátoru. Z bezpečnostních důvodů je zjištění stavu nabití možné pouze při vypnutém elektronářadí.

Pro zobrazení stavu nabití stiskněte tlačítko ukazatele stavu nabití. To lze také při vyjmutém akumulátoru.

Pokud po stisknutí tlačítka ukazatele stavu nabití nesvítí žádná LED, je akumulátor vadný a musí se vyměnit.

Typ akumulátoru GBA 18V...

LED Kapacita

Trvale svítí 3 zelené 60-100%

Trvale svítí 2 zelené 30-60%

Trvale svítí 1 zelená 5-30%

Bliká 1 zelená 0-5%

Typ akumulátoru ProCORE18V...

LED Kapacita

Trvale svítí 5 zelených 80-100%

Trvale svítí 4 zelené 60-80%

Trvale svítí 3 zelené 40-60%

Trvale svítí 2 zelené 20-40%

Trvale svítí 1 zelená 5-20%

Bliká 1 zelená 0-5%

Upozornění pro optimální zacházení s akumulátorem

Akumulátor chraňte před vlhkostí a vodou.

Akumulátor skladujte pouze v teplotním rozmezí od -20°C do 50°C. Nenechávejte akumulátor ležet např. v létě v autě.

Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.

Výrazně kratší doba chodu po nabití ukazuje, že je akumulátor opotřebovaný a musí se vyměnit.

Dodržujte pokyny pro likvidaci.

Montáž

Při každé práci na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě či uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

Obsah dodávky

Podívejte se na zobrazení obsahu dodávky na začátku návodu k obsluze.

Při prvním uvedení elektronářadí do provozu zkontrolujte, zda jste obdrželi všechny níže uvedené díly:

- Pokosová pila se zákluzem s namontovaným pilovým kotoučem - Aretační kolečko (45) - Nastavitelná dorazová lišta (26) - Šroubová svěrka (41) - Klíč na vnitřní šestihran/plochý šroubovák (43) - Vak na prach (37) - Opěrky obrobku (24) (2 kusy)

Upozornění: Zkontrolujte elektronářadí pro případná poškození.

Před dalším použitím elektronářadí musíte ochranné přípravy nebo lehce poškozené díly pečlivě prověřit na jejich bezvadnou a určenou funkci. Zkontrolujte, zda pohyblivé díly bezvadně fungují a nesvírají se, či zda nejsou díly poškozené. Veškeré díly musí být správně namontovány a musí splňovat všechny podmínky, aby byl zaručen bezvadný provoz.

Poškozené ochranné přípravy a díly musíte nechat opravit nebo vyměnit v oprávněném servisu.

Montáž jednotlivých dílů

- Vyjměte všechny dodané díly opatrně z jejich obalu. - Odstraňte veškerý balicí materiál z elektronářadí a z dodaného příslušenství. - Pro usnadnění práce při montáži dodaných prvků na nářadí dbejte na to, aby elektrické nářadí bylo v přepravní poloze.

Montáž opěrek obrobku (viz obrázek A1)

Opěrky obrobku (24) lze umístit vlevo, vpravo nebo vpředu na elektrickém nářadí. Flexibilní násuvný systém umožňuje spoustu variant prodloužení nebo rozšíření (viz obrázek G). - Opěrku obrobku (24) zasuňte podle potřeby do uchycení (47) na elektrickém nářadí nebo do uchycení (48) druhé opěrky obrobku. Při přenášení nikdy nedržte elektrické nářadí za opěrky obrobku.

Při přepravě elektrického nářadí používejte pouze přepravní zařízení.

Montáž aretačního kolečka (viz obrázek A2)

Aretační kolečko (45) zajišťuje nastavený vertikální pokosový úhel, který je nutné pro bezpečný provoz. - Odšroubujte šestihrannou matici ze svorníku (49). - Našroubujte aretační kolečko (45) po směru hodinových ručiček na svorník (49) a utáhněte ho.

Montáž nastavitelné dorazové lišty (viz obrázek A3)

Nastavitelná dorazová lišta (26) se musí namontovat před řezáním.

- Nasaďte dorazovou lištu (26) vpravo od pilového kotouče do příslušné drážky a utáhněte aretační šroub (44).

Zploštělá část dorazové lišty přitom musí směřovat dovnitř k pilovému kotouči.

Stacionární nebo flexibilní montáž

K zaručení bezpečné manipulace musíte elektrické nářadí před použitím namontovat na rovnou a stabilní pracovní plochu (např. pracovní stůl).

Montáž na pracovní plochu (viz obrázek B1-B2)

- Upevněte elektronářadí pomocí vhodného šroubového spoje na pracovní plochu. K tomu slouží otvory (13).

nebo

• Patky elektronářadí upevněte k pracovní ploše pomocí běžně prodávaných šroubových svěrek.

Montáž na pracovní stůl Bosch

Pracovní stoly GTA od firmy Bosch poskytují pro elektrické nářadí oporu na každém podkladu díky výškově nastavitelným nohám. Podpěry obrobku pracovních stolů slouží k podepření dlouhých obrobků.

• Čtěte všechna pracovnímu stolu přiložená varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úder elektrickým proudem, požár a/nebo těžká poranění. Dříve než namontujete elektronářadí, smontujte správně pracovní stůl. Bezvadné smontování je důležité, aby se zabránilo riziku zhroucení.
• Na pracovní stůl montujte elektrické nářadí v přepravní poloze.

Flexibilní nastavení (nedoporučeno!) (viz obrázek B3)

Pokud ve výjimečných případech není možné namontovat elektronářadí na rovnou a stabilní pracovní plochu, můžete ho provizorně nainstalovat s ochranou proti překlopení.

Bez ochrany proti překlopení nestojí elektronářadí bezpečně a zejména při řezání maximálních horizontálních nebo vertikálních kosých úhlů se může převrhnout. Ochranu proti překlopení (18) zašroubujte nebo vysroubujte natolik, aby elektronářadí stálo rovně na pracovní ploše.

Odsávání prachu/třísek

Prach z materiálů, jako jsou nátěry s obsahem olova, některé druhy dřeva, minerály a kov, může být zdraví škodlivý.

Kontakt s prachem nebo vdechnutí mohou u pracovníka nebo osob nacházejících se v blízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest.

Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení s přidavnými látkami pro ošetření dřeva (chromátové ochranné prostředky na dřevo).

Materiál obsahující azbest smějí opracovávat pouze specialisté.

- Pokud možno použijte pro daný materiál vhodné odsávání prachu. - Zajistěte dobré větrání pracoviště. - Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.

Dodržujte předpisy pro obráběné materiály platné v příslušné zemi.

Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit.

Odsávání prachu/třísek se může prachem, třískami nebo úlomky obrobku zablokovat.

- Vypněte elektronářadí a vyjměte akumulátor. - Počkejte, dokud se pilový kotouč úplně nezastaví. - Zjistěte příčinu zablokování a odstraňte ji.

Interní odsávání (viz obrázek C)

Pro jednoduché zachycení třísek použijte dodaný vak na prach (37).

• Nastavte přepravní držadlo (3) do svislé polohy.
• Nasaďte vak na prach (37) do odsávacího adaptéru (50) a otočte ho tak, aby hrot vaku na prach zaskočil do vybrání v odsávacím adaptéru.

Vak na prach nesmí nikdy během řezání přijít do styku s pohyblivými díly nářadí.

Vak na prach včas vyprázdněte.

Vak na prach po každém použití zkontrolujte a vyčistěte. Abyste zabránili nebezpečí požáru, při řezání hliníku vak na prach odstraňte.

Externí odsávání

Pro odsávání můžete k adaptéru odsávání (50) připojit také hadici vysavače (Ø 35 mm). Připojte hadici vysavače k odsávacímu adaptéru (50). Vysavač musí být vhodný pro řezaný materiál. Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač.

Výměna pilového kotouče (viz obrázek D1-D4)

Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění. Při montáži pilového kotouče používejte ochranné rukavice. Při kontaktu s pilovým kotoučem existuje nebezpečí poranění.

Používejte pouze pilové kotouče, jejichž maximální dovolená rychlost je vyšší než počet volnoběžných otáček elektronářadí.

Používejte pouze pilové kotouče, které odpovídají charakteristickým údajům uvedeným v tomto návodu k obsluze a jsou vyzkoušené podle EN 847-1 a příslušné označené.

Používejte pouze takové pilové kotouče, které jsou doporučené výrobcem tohoto elektrického nářadí a jsou vhodné pro materiál, který chcete řezat. Zabráníte tak přehřívání zubů kotouče při řezání.

Demontáž pilového kotouče

- Uveďte elektrické nářadí do pracovní polohy. - Otočte kyvný ochranný kryt (10) dozadu a držte ho v této poloze.

• Otáčejte šroubem vnitřním šestihranem (51) pomocí klíče na vnitřní šestihran (6 mm) (43) a současně stiskněte aretaci vřetena (31), až zaskočí.
• Podržte aretaci vřetena (31) stisknutou a šroub (51) vyšroubujte ve směru hodinových ručiček ven (levý závit!).
• Sejměte upínací přírubu (52). - Sejměte pilový kotouč (30). - Kyvný ochranný kryt pomalu uveďte opět dolů.

Montáž pilového kotouče

Při namontování dbejte na to, aby směr břitů zubů (směr šipky na pilovém kotouči) souhlasil se směrem šipky na ochranném krytu!

Je-li to nutné, očistěte před namontováním všechny montované díly. - Otočte kyvný ochranný kryt (10) dozadu a držte ho v této poloze. - Nasaďte nový pilový kotouč na vnitřní upínací přírubu (53). - Nasaďte upínací přírubu (52) a šroub s vnitřním šestihranem (51). Stiskněte aretaci vřetena (31), až zaskočí, a utáhněte šroub s vnitřním šestihranem proti směru hodinových ručiček. - Kyvný ochranný kryt pomalu uveďte opět dolů.

Provoz

Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

Přepravní pojistka (viz obrázek E)

Přepravní pojistka (34) vám umožňuje snadnější manipulaci s elektrickým nářadím při přepravě na různá místa použití.

Uvedení elektronářadí do provozu (pracovní poloha)

- Stlačte rameno nářadí za rukojetí (7) o něco dolů, aby se odlehčilo přepravní zajištění (34). - Vytáhněte přepravní zajištění (34) zcela ven.

Přesunutí dorazové lišty (viz obrázek H)

Při řezání horizontálních a/nebo vertikálních kosých úhlů musíte podle směru řezu vytáhnout ven nebo zcela odstranit levou a/nebo pravou stavěcí dorazovou lištu (26).

VertikálniPokosový Úhel	HorizontálniPokosový Úhel
0°-22,5°(vlevo/vpravo)	>0°	-Povolte levý/pravý aretačni šroub (44). -Vytáhněte úplné ven levou/pravou nastavitelnou dorazovou listu (26).
22,5°-47°(vlevo/vpravo)	≤ 48°(vlevo/vpravo)	-Povolte levý/pravý aretačni šroub (44). -Vytáhněte úplné ven levou/pravou nastavitelnou dorazovou listu (26). -Nastavitelnou dorazovou listu odejměte směrem nahoru.

Aby byla zaručena optimální bezpečnost, musíte obrobek vždy pevně upnout.

Neřežejte obrobky, které jsou pro pevné upnutí příliš malé.

• Přitlačte obrobek pevně k dorazovým lištám (26) a (25).
• Nasaďte dodanou šroubovou svěrku (41) do některého z určených otvorů (42).
• Přizpůsobte délku závitové tyče (40) šroubové svěrky výšce obrobku. - Závitovou tyč (40) utáhněte, čímž upevníte obrobek.

Nastavení horizontálních pokosových úhlů

Nastavení standardních horizontálních pokosových úhlů (viz obrázek J)

Pro rychlé a přesné nastavení často používaných pokosových úhlů jsou na stole pily připravené zářezy (20):

vlevo vpravo

0°

45°; 30°; 22,5°; 15° 15°; 22,5°; 30°; 45°

- Povolte zajišťovací knoflík (16), pokud je utažený. Vytáhněte páčku (17) a otočte stůl pily (12) až k požadovanému zářezu vlevo nebo vpravo. - Páčku opět uvolněte. Páčka musí znatelně zaskočit do zářezu. - Zajišťovací knoflík (16) opět utáhněte.

Nastavení libovolných horizontálních pokosových úhlů (viz obrázek K)

Horizontální pokosový úhel lze nastavit v rozsahu od 48° na levé straně do 48° na pravé straně.

- Povolte zajišťovací knoflík (16), pokud je utažený. Vytáhněte páčku (17) a současně stiskněte aretační svorku (15), až zaskočí do příslušné drážky. Takto lze stolem pily volně pohybovat. - Otáčejte stůl pily (12) za zajišťovací knoflík doleva nebo doprava, až ukazatel úhlu (58) ukazuje požadovaný horizontální pokosový úhel. Zajišťovací knoflík (16) opět utáhněte. - Pro opětovné uvolnění páčky (17) (pro nastavení standardních horizontálních pokosových úhlů) vytáhněte páčku nahoru.

Aretační svorka (15) skočí zpět do své původní polohy a páčka (17) opět může zaskočit do zářezu (20).

Nastavení vertikálních pokosových úhlů

Vertikální úkosový úhel lze nastavit v rozsahu od 47° (na levé straně) do 47° (na pravé straně).

Pro rychlé a přesné nastavení často používaných vertikálních pokosových úhlů jsou určené pevné polohy pro úhly 0°, 22,5° a 45°.

- Zkontrolujte, zda je namontované aretační kolečko (45) (viz „Montáž aretačního kolečka (viz obrázek A2), strana 208“).

Nastavení standardních vertikálních pokosových úhlů (viz obrázek L)

- Vytáhněte ven nastavitelné dorazové lišty (26), resp. je zcela odstraňte. - Povolte aretační kolečko (45). Zatáhněte aretační páčku (46) směrem ven a nechte ji zaskočit v uvolněné poloze. Tím můžete využívat celý rozsah pokosového úhlu (vlevo i vpravo). Natočte rameno nářadí za rukojet (7) doleva nebo doprava tak, aby ukazatel úhlu (28) ukazoval požadovaný standardní vertikální pokosový úhel. - Otočte aretační páčku (46). Aretační páčka musí citelně zaskočit v poloze požadovaného standardního vertikálního pokosového úhlu. - Znovu utáhněte aretační kolečko (45).

Nastavení libovolných vertikálních pokosových úhlů

- Vytáhněte ven nastavitelné dorazové lišty (26), resp. je zcela odstraňte. - Povolte aretační kolečko (45). Zatáhněte aretační páčku (46) směrem ven a nechte ji zaskočit v uvolněné poloze. Tím můžete využívat celý rozsah pokosového úhlu (vlevo i vpravo). Natočte rameno nářadí za rukojet (7) doleva nebo doprava tak, aby ukazatel úhlu (28) ukazoval požadovaný vertikální pokosový úhel. - Znovu utáhněte aretační kolečko (45).

Uvedení do provozu

Zajišťovací knoflík (16) a aretační kolečko (45) před řezáním vždy pevně utáhněte. Jinak se může pilový kotouč v obrobku vzpříčit.

Zapnutí (viz obrázek M)

- Pro zapnutí elektrického nářadí nejprve přesuňte blokování zapnutí (5) doprostřed a poté stiskněte vypínač (6) a držte ho stisknutý.

Upozornění: Z bezpečnostních důvodů nelze vypínač (6) zaaretovat, nýbrž musí zůstat během provozu neustále stlačený.

Vypnutí

- Pro vypnutí uvolněte vypínač (6).

Řezání

Všeobecná upozornění k pile

Zajišťovací knoflík (16) a aretační kolečko (45) před řezáním vždy pevně utáhněte. Jinak se může pilový kotouč v obrobku vzpříčit. Při všech řezech musíte nejprve zajistit, aby se pilový kotouč v žádné chvíli nemohl dotýkat dorazových lišt, šroubových svěráků nebo ostatních dílů stroje. Odstraňte případně namontované pomocné dorazy nebo je příslušně přizpůsobte.

212 | Čeština

Chraňte pilový kotouč před nárazem a úderky. Nevystavujte pilový kotouč žádnému bočnímu tlaku.

Řezejte pouze materiály, pro které je pila určena.

Neopracovávejte žádné pokřivené obrobky. Obrobek musí vždy mít rovné hrany pro přiložení na dorazovou lištu. Dlouhé a těžké obrobky musí být na volném konci podloženy nebo podepřeny.

Zajistěte, aby kyvný ochranný kryt náležitě fungoval a mohl se volně pohybovat. Při vedení ramena nástroje dolů se kyvný ochranný kryt musí otevřít. Při vedení ramena nástroje nahoru se kyvný ochranný kryt nad pilovým kotoučem musí opět zavřít a v nejvyšší poloze ramena nástroje se zaaretovat.

Postavení obsluhy (viz obrázek N)

Nestůjte přímo před elektronářadím, nýbrž vždy stranou od pilového kotouče. Tím je vaše tělo chráněno před možným zpětným rázem. -Mějte ruce, prsty a paže daleko od rotujícího pilového kotouče. -Nepřekřižujte své ruce před ramenem nástroje.

Řezání se zákłuzem

-Pro řezy pomocí zákłuzového vedení (2) (široké obrobky) povolte upevňovací šroub (1), pokud je utažený. -V případě potřeby nastavte požadovaný horizontální nebo vertikální úhel sklonu. - Přitlačte obrobek pevně k dorazovým lištám (25) a (26). - Obrobek úměrně rozměrům pevně upněte. Vytáhněte rameno nástroje tak daleko od dorazové lišty (25), aby byl pilový kotouč před obrobkem. -Zapněte elektronářadí. -Rameno nástroje veďte pomalu dolů za rukojet (7). Nyní tlačte rameno nástroje směrem k dorazovým lištám (25) a (26) a rovnoměrným posuvem prořízněte obrobek. -Elektronářadí vypněte a počkejte, až se pilový kotouč zcela zastaví. Veďte rameno nástroje pomalu nahoru.

Řezání bez zákłuzu (kapování) (viz obrázek O)

-Pro řezy bez zákłuzu (malé obrobky) povolte upevňovací šroub (1), pokud je utažený. Posuňte rameno nástroje až na doraz směrem k dorazové liště (25) a znovu utáhněte upevňovací šroub (1). -V případě potřeby nastavte požadovaný horizontální nebo vertikální úhel sklonu. - Přitlačte obrobek pevně k dorazovým lištám (25) a (26). - Obrobek úměrně rozměrům pevně upněte. -Zapněte elektronářadí. -Rameno nástroje veďte pomalu dolů za rukojet (7). - Obrobek s rovnoměrným posuvem prořízněte. -Elektronářadí vypněte a počkejte, až se pilový kotouč zcela zastaví. - Veďte rameno nástroje pomalu nahoru.

Pracovní pokyny

Vyznačení řezu (viz obrázek P)

Dva laserové paprsky vám ukazují linii řezu pilového kotouče. Díky tomu můžete obrobek pro řezání nastavit přesně do správné polohy bez otevření krycího ochranného krytu.

Zapněte laserové paprsky krátkým stisknutím vypínače (6), aniž byste stiskli blokování zapnutí vypínače (5). - Vyrovnejte rysku na obrobku mezi oběma laserovými paprsky.

Upozornění: Před řezáním zkontrolujte, zda je čára řezu dosud správně zobrazena (viz „Seřízení laseru", strana 213). Paprsky laseru se mohou např. díky vibracím při intenzivním používání přemístit.

Přípustné rozměry obrobku

Maximální obrobky:

Horizontálni pokosový ÷hel	Vertíkalni pokosový ÷hel	Výška × šifka [m m]
0° 0° 90 × 305
45° (vlevo/vpravo) 0° 90 × 215
45° (vlevo) 45° (vlevo) 55 × 215
45° (vpravo) 45° (vpravo) 30 × 215
0° 45° (vlevo) 55 × 305
0° 45° (vpravo) 30 × 305

Minimální obrobky (= všechny obrobky, které lze pomocí dodané šroubové svěrky (41) upnout vlevo nebo vpravo od pilového kotouče): 100 × 40 mm (délka × šířka)

Maximální hloubka řezu (0°/0°): 90 mm

Nastavení hloubkového dorazu (řezání drážek) (viz obrázek Q)

Hloubkový doraz se musí přestavit, pokud chcete řezat drážku.

Natočte hloubkový doraz (39) směrem dopředu. Rameno nářadí za rukojeť (7) přemístěte do požadované polohy. - Otočte seřizovací šroub (38) tak, aby se konec šroubu dotýkal hloubkového dorazu (39). Veďte rameno nářadí pomalu nahoru.

Řezání stejně dlouhých obrobků (viz obrázek R)

Pro jednoduché řezání stejně dlouhých obrobků můžete použít levý nebo pravý délkový doraz (36).

- Otočte délkový doraz (36) nahoru. - Nastavte prodloužení řezacího stolu (23) na požadovanou délku obrobku.

Zvláštní obrobky

Při řezání obloukovitých nebo kruhových obrobků je musíte zabezpečit zvláště proti vyklouznutí. Na čáře řezu nesmí vzniknout žádná mezera mezi obrobkem, dorazovou lištou a stolem pily.

Je-li to nutné, musíte zhotovit speciální uchycení.

Výměna vkládacích desek (viz obrázek S)

Vkládací desky (14) se mohou po dlouhém používání elektronáradí opotřebovat.

Vadné vkládací desky vyměňte.

- Uveďte elektrické nářadí do pracovní polohy. - Vyšroubujte šrouby (54) běžně prodávaným křížovým šroubovákem a odstraňte starou vkládací desku (14). - Vložte novou vkládací desku a opět utáhněte šrouby (54).

Seřízení laseru

Upozornění: Pro testování funkce laseru musí být elektronářadí připojené k napájení.

Během seřizování laseru (např. při pohybu ramene nářadí) nikdy nemanipulujte s vypínačem. Neúmyslné spuštění elektrického nářadí může způsobit poranění. - Uveďte elektronářadí do pracovní polohy. - Otočte stůl pily (12) až k zářezu (20) pro 0°. Páčka (17) musí znatelně zaskočit do zářezu.

Pro zaručení přesných řezů musíte po intenzivním používání zkontrolovat laserové paprsky a v případě potřeby je znovu nastavit.

Kontrola (viz obrázek T1)

Nakreslete na obrobek přímou čáru řezu. - Rameno nářadí veďte pomalu dolů za rukojeť (7). - Obrobek vyrovnejte tak, aby zuby pilového kotouče byly v jedné linii s čárou řezu. - Obrobek pevně podržte v této poloze a veďte rameno nářadí opět pomalu nahoru. - Obrobek upněte. Zapněte laserové paprsky pomocí vypínače (6), aniž byste stiskli blokovaný zapínač vypínače (5).

Laserové paprsky musejí být po celé délce vlevo i vpravo ve stejné vzdálenosti od vyznačené čáry řezu na obrobku, i když se rameno nářadí vede dolů.

Odstranění ochranného krytu laseru (viz obrázek T2)

- Povolte dva šrouby (55) ochranného krytu laseru (8) klíčem na vnitřní šestihran/plochým šroubovákem (43) a odstraňte ochranný kryt laseru.

Seřízení boční odchylky při pohybu ramena nářadí (viz obrázky T3-T4)

• Povolte upevňovací šroub (56) (cca o 1-2 otáčky). Šroub nevyšroubujte úplně.
• Přesuňte těleso laseru (57) doprava nebo doleva tak, aby se laserové paprsky při pohybu ramena nářadí dolů neodchylovaly do strany. Podržte těleso laseru (57) v této poloze a upevňovací šroub (56) opět utáhněte. Znovu upevněte ochranný kryt laseru (8).

Kontrola a seřízení základních nastavení

Pro zaručení přesných řezů musíte po intenzivním použití zkontrolovat základní nastavení elektronářadí a případně je seřídit.

Vyrovnání ukazatele úhlu (horizontálního) (viz obrázek U)

Uveďte elektronářadí do pracovní polohy. Otočte stůl pily (12) až k zářezu (20) pro 0°. Páčka (17) musí znatelně zaskočit do zářezu.

Kontrola

Ukazatel úhlu (58) musí být v jedné přímce se značkou 0° na stupnici (21).

Nastavení

• Křížovým šroubovákem povolte šroub (59) a vyrovnejte ukazatel úhlu podle značky 0°.
• Šroub opět utáhněte.

Vyrovnání ukazatele úhlu (vertikálního) (viz obrázek V)

Uveďte elektrické nářadí do pracovní polohy. Povolte aretační kolečko (45). Zatáhněte aretační páčku (46) směrem a pomocí ramena nářadí nastavte vertikální pokosový úhel 0°. Uvolněte aretační páčku (46). Aretační páčka musí citelně zaskočit v příslušné poloze. Znovu utáhněte aretační kolečko (45).

Kontrola

Ukazatel úhlu (28) musí být v jedné přímce se značkou 0° na stupnici (27).

Nastavení

• Křížovým šroubovákem povolte šroub (60) a vyrovnejte ukazatel úhlu podél značky 0°.
• Šroub opět utáhněte.

Přeprava elektrického nářadí (viz obrázek W)

Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

Před přepravou elektrického nářadí musíte provést následující kroky:

- Povolte zajišťovací šroub (1), jestliže je utažený. Přesuňte rameno nářadí úplně dopředu a zajišťovací šroub opět pevně utáhněte. Zajistěte, aby byl hloubkový doraz (39) otočen úplně dozadu a seřizovací šroub (38) se při pohybu ramena nářadí ničeho nedotýkal. - Uveďte elektrické nářadí do přepravní polohy. - Odstraňte všechny díly příslušenství, které nelze pevně namontovat na elektrické nářadí. Nepoužívané pilové kotouče ukládejte pro přepravu pokud možno do uzavřeného zásobníku. - Nastavte přepravní držadlo (3) do svislé polohy.

- Elektrické nářadí přenášejte za přepravní držadlo (3) nebo uchopte za prohlubně pro uchopení (61) na bocích stolu pily. Při přepravě elektrického nářadí používejte pouze přepravní zařízení a nikdy nepoužívejte ochranná zařízení nebo opěrky obrobku.

Údržba a servis

Údržba a čištění

Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění. Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobře a bezpečně.

Kyvný ochranný kryt se musí vždy volně pohybovat a samostatně uzavírat. Udržujte proto oblast okolo kyvného ochranného krytu neustále čistou.

Po každém pracovním procesu odstraňte prach a třísky vyfoukáním tlakovým vzduchem nebo pomocí štětce.

Pravidelně čistěte vodicí váleček (11).

Opatření redukci hluku

Opatření prostřednictvím výrobce:

- Pozvolný rozběh - Expedice s pilovým kotoučem speciálně vyvinutým k redukci hluku

Opatření prostřednictvím uživatele:

Nízkovibrační instalace na stabilní pracovní plochu - Používání kotoučů s funkcemi redukce hluku - Pravidelné čištění pilového kotouče a elektronářadí

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a také k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete na: www.bosch-pt.com

V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uveďte 10místné věcné číslo podle typového štítku výrobku.

Česká republika

Robert Bosch odbytová s.r.o.

Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.

Akumulátory zasílejte pouze tehdy, pokud není poškozen kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.

Likvidace

Elektronická zařízení, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.

Elektronická zařízení a akumulátory/baterie nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího provedení ve vnitrostátním právu se musí již nepoužitelné elektrické nářadí a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.

Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.

Akumulátory/baterie:

Lithium-iontové:

Dodržujte pokyny uvedené v části Přeprava (viz „Přeprava“, strana 214).

Slovenština

Bezpečnost na pracovišti

• Pracoviště vždy udržujte čisté a dobře osvětlené. Nepořádek a neosvětlené prostory pracoviště mohou mít za následek pracovní úrazy. Nepoužívejte elektrické nářadí ve výbušném prostředí, např. tam, kde se nacházejí hořlavé kapaliny, plyny nebo hořlavý prach. Ruční elektrické nářadí vytváří jiskry, které by mohly zapálit prach nebo výpary. Nedovolte dětem ani nepovolaným osobám, aby se během používání elektrického nářadí zdržovaly v blízkosti pracoviště. Při rozptylování můžete ztratit kontrolu nad nářadím.

Bezpečnost na pracovišti

Starostlivé používání elektrického nářadí

Opatření zabraňující neúmyslnému spuštění elektrického nářadí.

Starostlivé používání akumulátorového nářadí

Bezpečnostní výstrahy – pokosové pily

Pokosové pily jsou určeny na řezání dřeva nebo materiálů podobných dřevu. Není je možné používat s brusnými pilovými kotouči na řezání železných materiálů, například tyčí, listů, sloupků atd. Abrazivní prach způsobuje zaseknutí pohyblivých částí, např. spodního krytu. Jiskry vznikající při abrazivním řezání spálí spodní kryt, řeznou vložku a jiné plastové díly. Vždy, když je to možné, použijte na podporu obrobku svorky. Pokud držíte obrobek pouze rukou, musíte ji mít umístěnou vždy nejméně 100 mm od obou stran pilového kotouče. Nepoužívejte tuto pilu na řezání obrobků, které jsou příliš malé na to, aby byly bezpečně upnuty nebo přidrženy rukou. Pokud budete mít ruku umístěnou příliš blízko pilového kotouče, existuje vysoké riziko úrazu při kontaktu s kotoučem. Obrobek musí být nehybně a pevně upnutý nebo přidržovaný k vymezovací základně a stolu. Nikdy obrobek nepřesouvejte ke kotouči ani neřežte tak, že ho budete držet jen v ruce. Neupevněné nebo pohyblivé obrobky mohou být při vysokých rychlostech vymrštěny a mohou způsobit zranění. Pilu zatlačujte do obrobku. Nikdy ji z obrobku netahejte. Pokud chcete řezat, zvedněte hlavu pily a potáhněte ji přes obrobek bez řezání. Nastartujte motor, zatlačte hlavu pily dolů a tlačte pilu do obrobku. Řezání tahem může s velkou pravděpodobností způsobit, že pilový kotouč vystoupí na vrchní stranu obrobku a násilně se vymrští směrem k obsluze. Nikdy nekládejte ruku na linii řezu, a to ani před ani za pilovým kotoučem. Držení obrobku napříč rukou, tj. držení obrobku na pravé straně pilového kotouče levou rukou a naopak, je velmi nebezpečné. Pokud chcete odstranit zbytky dřeva nebo z jakéhokoli jiného důvodu, nepřibližujte ruce k vymezovací základně blíže než 100 mm od obou stran pilového kotouče, když se kotouč točí. Vzdálenost točícího se pilového kotouče od ruky nemusí být možné přesně odhadnout a může dojít k vážnému zranění.

Používejte masku na ochranu proti prachu.

Symboly a jejich význam

Používejte ochranné brýle.

Používejte chrániče sluchu. Působení hluku může mít za následek ztrátu sluchu.

Nebezpečný prostor! Podle možností nedávejte do tohoto prostoru ruce, prsty ani předloktí.

Používání v souladu s určením

Výkon tohoto elektrického nářadí je dimenzován na řezání tvrdého a měkkého dřeva, jakož i dřevotřískových a dřevovláknitých desek.

Při použití vhodných pilových kotoučů je možné i řezání hliníkových profilů a plastů.

Tento výrobek je spotřební laserový výrobek v souladu s normou EN 50689.

Vyobrazené komponenty

Informace o hlučnosti

Hodnoty emisí hluku zjištěné podle EN IEC 62841-3-9.

Úroveň hluku elektrického nářadí při použití váhového filtru A je (typicky): úroveň akustického tlaku 97 dB(A); úroveň akustického výkonu 106 dB(A). Nejistota K = 3 dB.

Noste prostředky na ochranu sluchu!

Hodnota emisí hluku v těchto pokynech byla naměřena podle normovaného měřicího postupu a lze ji použít pro vzájemné porovnávání různých typů elektrického nářadí. Hodí se také pro předběžný odhad zatížení emisemi hluku.

Uvedená hodnota emisí hluku reprezentuje hlavní druhy používání tohoto elektrického nářadí. Avšak v takových případech, kdy toto ruční elektrické nářadí použijete na jiné druhy použití, s odlišnými pracovními nástroji nebo se podrobuje nedostatečné údržbě, může se hladina emisí hluku od těchto hodnot odlišovat. To může výrazně zvýšit emise hluku po celou dobu pracovního času.

Pro přesný odhad zatížení emisemi hluku by se měla zohlednit i doba, po kterou je nářadí vypnuté nebo sice spuštěné, ale ve skutečnosti se nepoužívá. To může výrazně redukovat emise hluku po celou dobu pracovního času.

Akumulátor

Bosch prodává akumulátorové elektrické nářadí i bez akumulátoru. Informaci, zda je součástí dodávky vašeho elektrického nářadí akumulátor, najdete na obalu.

Nastavitelná dorazová lišta (26) musí být namontována před pilením.

Pokud by ve výjimečných případech nebylo možné namontovat elektrické nářadí na rovnou stabilní pracovní plochu, můžete ho dočasně nainstalovat s použitím ochrany proti převržení nářadí.

Vrecko na prach včas vyprázdňujte.

• Po každém použití nářadí zkontrolujte a vyčistěte vrecko na prach. Abyste zabránili vzniku požáru, při řezání hliníku vrecko na prach z nářadí odstraňte.

Externí odsávání

Na odsávání můžete na odsávací adaptér (50) připojit i hadici vysavače (Ø 35 mm). - Spojte hadici vysavače s odsávacím adaptérem (50).

Používejte jen takové pilové listy, jejichž maximální dovolená rychlost je vyšší než počet volnoběžných otáček vašeho elektrického nářadí.

Používejte jen takové pilové listy, jejichž charakteristika odpovídá údajům uvedeným v tomto návodu na používání a které jsou testované podle normy EN 847-1 a jsou i příslušně označené.

Demontáž pilového listu

Dejte elektrické nářadí do pracovní polohy. Otočte výkyvný ochranný kryt (10) dozadu a podržte ho v této poloze. Otáčejte šroub s vnitřním šestihranem (51) pomocí klíče s vnitřním šestihranem (6 mm) (43) a současně tlačte aretaci vřetena (31), dokud nezaskočí. Podržte aretaci vřetena (31) ve stlačené poloze a otáčením ve směru pohybu hodinových ručiček šroub s vnitřním šestihranem (51) vyšroubujte ven (levotočivý závit!). Odoberte upínací přírubu (52). Odoberte pilový list (30). Potom pomalu spouštějte výkyvný ochranný kryt směrem dolů.

Montáž pilového listu

Při montáži dávejte pozor na to, aby se směr řezu zubů (směr šipky na pilovém listu) shodoval se směrem šipky na ochranném krytu!

V případě potřeby nejprve vyčistěte všechny součástky, které budete montovat. Otočte výkyvný ochranný kryt (10) dozadu a podržte ho v této poloze. Nový pilový list založte na vnitřní upínací přírubu (53). Založte upínací přírubu (52) a šroub s vnitřním šestihranem (51). Stlačte aretaci vřetena (31) tak, aby zaskočila, a šroub s vnitřním šestihranem utáhněte otáčením proti směru pohybu hodinových ručiček. Potom pomalu spouštějte výkyvný ochranný kryt směrem dolů.

Provoz

Upozornění: Z bezpečnostních důvodů se vypínač (6) nedá zaaretovat, ale musí během provozu zůstat stále stlačený.

Vypnutí

• Na vypnutí uvolněte vypínač (6).

Řezání

Všeobecné pokyny k řezání

Aretační gombík (16) a upínací kolečko (45) před pilením vždy utáhněte. Pilový kotouč by se jinak mohl v obrobku vzpříčit. Při všech řezech musíte v první řadě zabezpečit, aby se pilový list v žádném případě nemohl dotknout dorazové lišty, svěrek ani žádných ostatních součástek nářadí. V případě potřeby demontujte namontované pomocné dorazy a přiměřeným způsobem je přizpůsobte.

Chraňte pilový list před nárazem a úderem. Nevystavujte pilový list bočnímu tlaku.

z elektrického nářadí. V případě neúmyslného aktivování vypínače hrozí nebezpečí poranění.

Předtím, než budete elektrické nářadí přepravovat, musíte vykonat následující kroky:

-Pozvolný rozběh Dodání speciálního pilového listu vyvinutého na snížení hlučnosti

Opatření ze strany uživatele:

• Montáž snižovače vibrací na stabilní pracovní plochu - Používání pilových listů s funkcemi redukujícími hlučnost
• Pravidelné čištění pilového listu a elektrického nářadí

Zákaznická služba a poradenství ohledně použití

Při nesprávné likvidaci mohou mít staré elektrické a elektronické zařízení kvůli možné přítomnosti nebezpečných látek škodlivý vliv na životní prostředí a lidské zdraví.

Akumulátory/baterie:

Li-Ion:

JELX E LAIJI (p.o.)	JUHLLA JIg! JUHLLA JIg! JUHLLA JIg! JUHLLA JIg! JUHLLA JIg! JUHLLA JIg! JUHLLA JIg! JUHLLA JIg! JUHLLA JIg! JUHLLA JIg! JUHLLA JIg! JUHLLA JIg! JUU	JUHLLA JIg! JUHLLA JIg! JUHLLA JIg! JUHLLA JIg! JUHLLA JIg! JUHLLA JIg! JUHLLA JIg! JUHLLA JIg! JUHLLA JIg! JUHLLA JIg! JUHLLA JIg！JUHLLA JIg！JUHLLA JIg！JUHLLA JIg！JUHLLA JIg！JUHLLA JIg！JUHLLA JIg！JUHLLA JIg！JUHLLA JIg！JUHLLA JIg！JUHLLA JIg！JUHLLA JIg！JUU
305 x 90	0°	0°
215 x 90	0°	/ɪˈlʊw) 45° (liːw)
215 x 55	(ɪˈlʊw) 45°	(ɪˈlʊw) 45°
215 x 30	(liːw) 45°	(liːw) 45°
305 x 55	(ɪˈlʊw) 45°	0°
305 x 30	(liːw) 45°	0°
