Τύπος προϊόντος	Ηλεκτρική σκούπα/Φυσητήρας
Μάρκα	Flymo
Μοντέλο	Power Vac 3000
Τροφοδοσία	Δίκτυο 230 V / 50 Hz
Κατανάλωση ηλεκτρικού ρεύματος	3000 W
Μέγιστη παροχή αναρρόφησης	170 l/s
Μέγιστη ταχύτητα φυσήματος	310 km/h
Λόγος τεμαχισμού	16:1
Χωρητικότητα σάκου συλλογής	45 L
Βάρος	4,8 kg
Στάθμη ηχητικής πίεσης (LpA)	87,4 dB(A) (αβεβαιότητα 3 dB)
Στάθμη ηχητικής ισχύος (LWA)	100 dB(A) μετρημένο / 101 dB(A) εγγυημένο
Δονήσεις χεριού/βραχίονα	3,25 m/s² (αβεβαιότητα 1,5 m/s²)
Μέγιστο μήκος καλωδίου επέκτασης	40 m με διατομή 1,00 mm²
Απαιτούμενη διάταξη ασφαλείας	Διακόπτης διαρροής (RCD) ≤ 30 mA
Εγγύηση κατασκευαστή	2 έτη

Συχνές ερωτήσεις - Power Vac 3000 FLYMO

Πώς να ξεκινήσετε το Power Vac 3000;

Για να ξεκινήσετε, συνδέστε τη συσκευή σε πρίζα 230 V, στη συνέχεια τοποθετήστε τον διακόπτη εκκίνησης στη θέση ON. Βεβαιωθείτε ότι όλοι οι σωλήνες είναι σωστά τοποθετημένοι, καθώς ένας διακόπτης ασφαλείας εμποδίζει την εκκίνηση εάν δεν είναι στη θέση τους.

Πώς να χρησιμοποιήσετε τη συσκευή σε λειτουργία φυσητήρα;

Για φύσημα, τοποθετήστε τον σωλήνα φυσητήρα στην έξοδο αέρα. Κατευθύνετε τη ροή αέρα προς τα κάτω ή στο πλάι για να συγκεντρώσετε τα υπολείμματα. Διατηρήστε απόσταση ασφαλείας από στερεά αντικείμενα και ευαίσθητα φυτά για να αποφύγετε εκτοξεύσεις ή ζημιές.

Πώς να χρησιμοποιήσετε τη συσκευή σε λειτουργία σκούπας;

Για αναρρόφηση, τοποθετήστε τον σωλήνα αναρρόφησης και τον σάκο συλλογής. Μετακινήστε αργά τη συσκευή μπρος-πίσω πάνω από ξηρά υπολείμματα (φύλλα, γρασίδι). Κρατήστε τον σωλήνα περίπου 2,5 cm από το έδαφος για βέλτιστο αποτέλεσμα. Αποφύγετε να βυθίζετε τη συσκευή σε ένα σωρό υπολειμμάτων.

Τι να κάνετε αν η συσκευή δεν ξεκινά;

Ελέγξτε πρώτα ότι όλοι οι σωλήνες (φυσητήρα, γωνιακός, αναρρόφησης) είναι σωστά συναρμολογημένοι και κλειδωμένοι. Βεβαιωθείτε ότι ο σάκος συλλογής δεν είναι γεμάτος και ότι το καλώδιο επέκτασης είναι συνδεδεμένο. Εάν το πρόβλημα παραμένει, επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο.

Πώς να καθαρίσετε το Power Vac 3000;

Αποσυνδέστε τη συσκευή και περιμένετε την πλήρη διακοπή της τουρμπίνας. Αφαιρέστε τους σωλήνες και τον σάκο. Καθαρίστε τις σχισμές ροής αέρα και την περιοχή εισόδου/εξόδου αέρα με μια μαλακή βούρτσα. Μην χρησιμοποιείτε ποτέ νερό ή πίδακα υψηλής πίεσης. Ο σάκος μπορεί να αναποδογυριστεί και να πλυθεί με νερό.

Ποιο καλώδιο επέκτασης να χρησιμοποιήσω με το Power Vac 3000;

Χρησιμοποιήστε ένα καλώδιο επέκτασης σχεδιασμένο για εξωτερικό χώρο, με ελάχιστη διατομή 1,00 mm² και μέγιστο μήκος 40 μέτρα. Το καλώδιο επέκτασης πρέπει να εισαχθεί στο μπλοκ καλωδίου για να αποφευχθεί τυχαία αποσύνδεση.

Πώς να τοποθετήσετε τον σωλήνα φυσητήρα;

Ευθυγραμμίστε τις αυλακώσεις του σωλήνα φυσητήρα με αυτές της εξόδου αέρα του φυσητήρα, στη συνέχεια ωθήστε τον μέχρι το κλικ ασφάλισης. Για να τον αφαιρέσετε, πατήστε το κουμπί απασφάλισης και τραβήξτε. Ένας διακόπτης ασφαλείας εμποδίζει την εκκίνηση εάν ο σωλήνας δεν έχει τοποθετηθεί σωστά.

Πώς να τοποθετήσετε τον σάκο συλλογής;

Εάν ο σωλήνας φυσητήρα είναι τοποθετημένος, αφαιρέστε τον. Ευθυγραμμίστε τις αυλακώσεις του γωνιακού σωλήνα με την έξοδο αέρα, εφαρμόστε τον μέχρι το κλικ, στη συνέχεια κουμπώστε τον σάκο στις δύο θηλιές πάνω στον σωλήνα αναρρόφησης. Για να τον αφαιρέσετε, πατήστε το μάνταλο ασφάλισης του σωλήνα και τραβήξτε.

Τι να κάνετε σε περίπτωση απόφραξης της συσκευής;

Σταματήστε αμέσως τη συσκευή και αποσυνδέστε την. Περιμένετε να ακινητοποιηθεί πλήρως η τουρμπίνα. Αφαιρέστε τους σωλήνες αναρρόφησης και περάστε προσεκτικά το χέρι στο στόμιο αναρρόφησης για να αφαιρέσετε τα υπολείμματα. Φορέστε γάντια κήπου.

Πού να βρείτε ανταλλακτικά για το Power Vac 3000;

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά FLYMO. Επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο ή το τμήμα εξυπηρέτησης μετά την πώληση της Husqvarna UK Ltd. Οι σωλήνες φυσητήρα και αναρρόφησης είναι αναλώσιμα ανταλλακτικά που δεν καλύπτονται από την εγγύηση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Power Vac 3000 FLYMO

Φυσητήρας/αναρροφητήρας

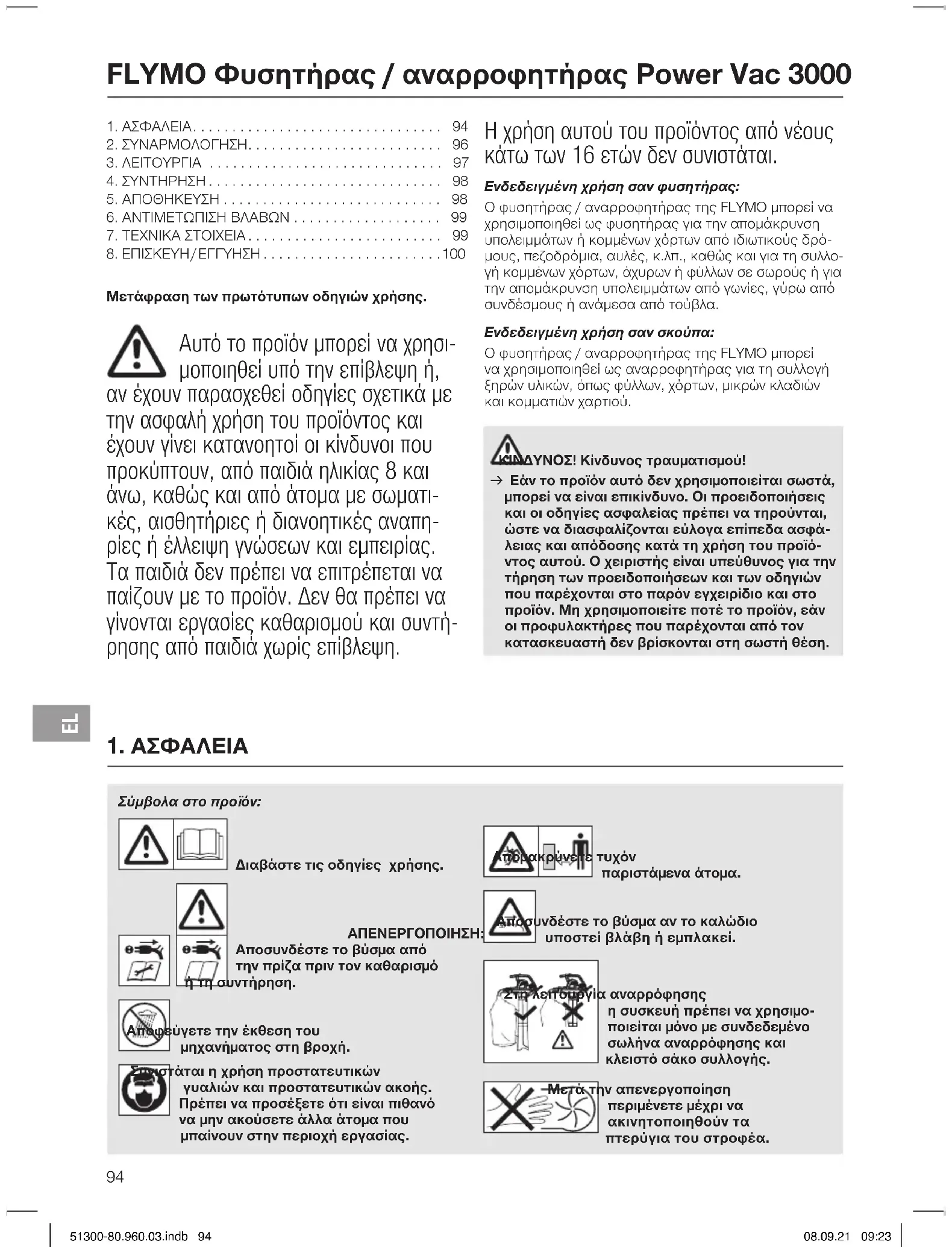

FLYMO Φυσητήρας / αναρροφητήρας Power Vac 3000

1. ΑΣΦΑΛΕΙΑ.... 94
2. ΣΥΝΑΡΜΟΛΟΓΗΣΗ. 96
3. ΛΕΙΤΟΥΡΓΙΑ 97
4. ΣΥΝΤΗΡΗΣΗ 98
5. ΑΠΟΘΗΚΕΥΣΗ 98
6. ANTIMETΩΠΙΣΗ ΒΛΑΒΩΝ 99
7. TEXNIKA ΣTOIXEIA....99
8. ΕΠΙΣΚΕΥΗ/ΕΓΓΥΗΣΗ....100

Μετάφραση των πρωτότυπων οδηγιών χρήσης.

Autó to προϊόν μπορεί να χρησιμοποιηθεί υπό την επίβλεψη ή, αν έχουν παρασχεθεί οδηγίες σχετικά με την ασφαλή χρήση του προϊόντος και έχουν γίνει κατανοητοί οι κίνδυνοι που προκύπτουν, από παιδιά ηλικίας 8 και άνω, καθώς και από άτομα με σωματικές, αισθητήριες ή διανοητικές αναπηρίες ή έλλειψη γνώσεων και εμπειρίας. Τα παιδιά δεν πρέπει να επιτρέπεται να παιζουν με το προϊόν. Δεν θα πρέπει να γίνονται εργασίες καθαρισμού και συντήρησης από παιδιά χωρίς επίβλεψη.

Η χρήση αυτού του προϊόντος από νέους κάτω των 16 ετών δεν συνιστάται.

Ενδεδειγμένη χρήση σαν φυσητήρας:

Ο φυσητήρας / αναρροφητήρας της ΤΥΜΟ μπορεί να χρησιμοποιηθεί ως φυσητήρας για την απομάκρυνση υπολειμμάτων ή κομμένων χόρτων από ιδιωτικούς δρόμους, πεζοδρόμια, αυλές, κ.λπ., καθώς και για τη συλλογή κομμένων χόρτων, άχυρων ή φύλλων σε σωρούς ή για την απομάκρυνση υπολειμμάτων από γωνίες, γύρω από συνδέσμους ή ανάμεσα από τούβλα.

Ενδεδειγμένη χρήση σαν σκούπα:

Ο φυσητήρας / αναρροφητήρας της ΤΥΜΟ μπορεί να χρησιμοποιηθεί ως αναρροφητήρας για τη συλλογή ξηρών υλικών, όπως φύλλων, χόρτων, μικρών κλαδιών και κομματιών χαρτιού.

ΚΙΝΔΥΝΟΣ! Κίνδυνος τραυματισμού!

→ Εάν το προϊόν αυτό δεν χρησιμοποιείται σωστά, μπορεί να είναι επικίνδυνο. Οι προειδοποιήσεις και οι οδηγίες ασφαλείας πρέπει να τηρούνται, ώστε να διασφαλίζονται εύλογα επίπεδα ασφάλειας και απόδοσης κατά τη χρήση του προϊόντος αυτού. Ο χειριστής είναι υπεύθυνος για την τήρηση των προειδοποιήσεων και των οδηγιών που παρέχονται στο παρόν εγχειρίδιο και στο προϊόν. Μη χρησιμοποιείτε ποτέ το προϊόν, εάν οι προφυλακτήρες που παρέχονται από τον κατασκευαστή δεν βρίσκονται στη σωστή θέση.

1. ΑΣΦΑΛΕΙΑ

Σύμβολα στο προϊόν:

Διαβάστε τις οδηγίες χρήσης.

τυχόν παριστάμενα άτομα.

ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ:

εύγετε την έκθεση του μηχανήματος στη βροχή.

α αναρρόφησης η συσκευή πρέπει να χρησιμο- ποιείται μόνο με συνδεδεμένο σωλήνα αναρρόφησης και κλειστό σάκο συλλογής.

τάται η χρήση προστατευτικών γυαλιών και προστατευτικών ακοής. Πρέπει να προσέξετε ότι είναι πιθανό να μην ακούσετε άλλα άτομα που μπαίνουν στην περιοχή εργασίας.

ην απενεργοποίηση περιμένετε μέχρι να ακινητοποιηθούν τα πτερύγια του στροφέα.

είτε τη συσκευή με λυμένα μαλλιά, κοσμήματα που κρέμονται ή ρούχα που δεν είναι εφαρμοστά.

Γενικές προειδοποιήσεις ασφαλείας

Ασφάλεια με το ηλεκτρικό ρεύμα

ΠΡΟΗΙΔΟΠΟΙΗΣΗ! Ηλεκτροπληξία! Κίνδυνος τραυματισμού λόγω ηλεκτροπληξίας.

→ Το προϊόν πρέπει να τροφοδοτείται μέσω μιας διάταξης προστασίας ρεύματος διαρροής (RCD) με ονομαστική υπολειπόμενη τάση λειτουργίας που δεν υπερβαίνει τα 30 mA.

Καλώδια:

Εάν το καλώδιο τροφοδοσίας φθαρεί, πρέπει να αντικατασταθεί από τον κατασκευαστή, από τον αντιπρόσωπο του σέρβις ή από ανάλογα εξουσιοδοτημένα πρόσωπα, προκειμένου να αποφευχθεί κίνδυνος.

Καλώδια επέκτασης διατίθενται από το τοπικό εγκεκριμένο κέντρο σέρβις σας. Χρησιμοποιείτε μόνο καλώδια επέκτασης ειδικά σχεδιασμένα για χρήση σε εξωτερικούς χώρους.

Χρησιμοποιείτε μόνο καλώδιο μεγέθους 1.00 mm² μέγιστου μήκους μέχρι 40 μέτρων.

Ελάχιστη διαβάθμιση: Καλώδιο μεγέθους 1.00 mm².

1 Γενικά

Σε αυτό το παράρτημα θα βρείτε ασφαλείς μεθόδους εργασίας για σκούπα φύλλων κήπου/φυσητήρα/αναρροφητήρα φύλλων κήπου του χεριού, με ή χωρίς σύστημα τεμαχισμού και φυσητήρα φύλλων.

Πρόκειται μόνο για παραδείγματα μεθόδων εργασίας. Οι κυριότερες από αυτές τις απαιτήσεις θα πρέπει, σε λογικό βαθμό και ανάλογα με την εκάστοτε μηχανή, να προσφέρονται από κάθε μηχανή.

Εκτός αυτού θα πρέπει να περιλαμβάνονται τα στοιχεία για την στάθμη ήχου και δονήσεων, καθώς και οι απαραϊτητες προειδοποιήσεις, συμπεριλαμβανομένων και των εξής:

ΣΗΜΑΝΤΙΚΟ!

ΠΡΙΝ ΤΗ ΧΡΗΣΗ ΔΙΑΒΑΣΤΕ ΠΡΟΕΣΚΤΙΚΑ ΚΑΙ ΦΥΛΑΞΤΕ ΓΙΑ ΤΟ ΑΡΧΕΙΟ ΣΑ.

2 Ασφαλής εργασία για σκούπα φύλλων κήπου / φυσητήρα/αναρροφητήρα φύλλων κήπου του χεριού, με ή χωρίς σύστημα τεμαχισμού και φυσητήρα φύλλων

2.1 Ενημέρωση

α) Διαβάστε προσεκτικά τις οδηγίες. Εξοικειωθείτε με τα συστήματα ελέγχου και με τη σωστή χρήση της μηχανής.
(3) Ποτέ μην επιτρέπετε ποτέ τη χρήση της μηχανής σε παιδιά ή άτομα τα οποία δεν έχουν εξοικειωθεί με αυτές τις οδηγίες. Τοπικές διατάξεις περιορίζουν ενδεχομένως την ηλικία του χρήστη.
γ) Προσέξτε ότι ο ίδιος ο χειριστής ή ο χρήστης είναι υπεύθυνος για ατυχήματα ή κινδύνους άλλων ατόμων ή της ιδιοκτησίας τους.

2.2 Простоиμασία

a) Να χρησιμοποιείτε ωτοασπίδες και προστατευτικά γυαλιά. Να τα φοράτε καθόλη τη διάρκεια χρήσης της μηχανής.
β) Φοράτε σταθερά υποδήματα και μακριά παντελόνια για την προστασία των ποδίων σας. Ποτέ μην εργάζεστε στη μηχανή ξυπόλητοι ή με ανοικτά σανδάλια. Να αποφεύγετε τα φαρδιά ρούχα ή ρούχα με κορδόνια που κρέμονται ή γραβάτες.
y) Μη φοράτε φαρδιά ρούχα ή κοσμήματα που θα μπορούσαν να τραβηχτούν στην οπή αναρρόφησης. Να κρατάτε τα μακριά μαλλιά μακριά από τις οπές αναρρόφησης.
δ) Να χρησιμοποιείτε τη μηχανή σε συνιστώμενη θέση και μόνο πάνω σε σταθερή, επίπεδη επιφάνεια.
ε) Μη χρησιμοποιείτε τη μηχανή σε επιφάνεια με πλακάκια ή πέτρες ή σε επιφάνεια με χαλίκι όπου το εξαγόμενο υλικό θα μπορούσε να προκαλέσει τραυματισμούς.
στ) Πριν τη χρήση να κάνετε πάντα οπτικό έλεγχο για να διαπιστώσετε εάν είναι ασφαλισμένο το σύστημα τεραχισμού, τα μπουλόνια του συστήματος τεραχισμού και άλλα μέσα στερέωση, εάν το περίβλημα είναι ακέραιο και εάν υπάρχουν τα συστήματα και οι ασπίδες ασφαλείας. Τα φθαρμένα ή ελαττωματικά εξαρτήματα να αντικαθίστανται κατά ζεύγη, ώστε να διατηρείται η ισορροπία. Να αντικαθίστανται οι ελαττωματικές επιγραφές ή οι επιγραφές που δεν διαβάζονται.
ζ) Να ελέγχετε την παροχή τάσης και το καλώδιο επέκτασης πριν τη χρήση για ενδεχόμενες βλάβες ή γήρανση. Εάν κάποιο καλώδιο πάθει βλάβη, να διακοπεί η παροχή ρεύματος. ΜΗΝ ΑΚΟΥΜΠΑΤΕ ΤΟ ΚΑΛΩΔΙΟ, ΕΦΟΣΟΝ ΔΕΝ ΕΧΕΙ ΔΙΑΚΟΠΕΙ ΑΚΟΜΗ Η ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ. Μην χρησιμοποιείτε τη μηχανή εάν το καλώδιο έχει βλάβη ή είναι φθαρμένο.
η) Ποτέ μη χρησιμοποιείτε τη μηχανή όταν βρίσκονται κοντά άνθρωποι, ιδιαίτερα παιδιά, ή ζώα.

2.3 Λειτουργία

α) Πριν την εκκίνηση της μηχανής οιγουρευτείτε πως η προσαγωγή είναι κενή.
β) Να κρατάτε το πρόσωπό σας και το σώμα σας μακριά από την οπή πλήρωσης.
γ) Προσέχετε τα χέρια σας, άλλα μέρη του σώματος ή ρούχα να μην βρίσκονται στο σημείο προσαγωγής, στο αγωγό εξόδου ή κοντά σε κινούμενα τμήματα.
δ) Να προσέχετε να μη χάνετε την ισορροπία σας και να στέκεστε σταθερά. Να αποφεύγετε μία μη φυσιολογική στάση του σώματος. Κατά την προσαγωγή υλικού να μη στέκεστε ποτέ σε ψηλότερο επίπεδο από το επίπεδο της βάσης της μηχανής.
ε) Κατά τη λειτουργία της μηχανής να μη στέκεστε στη ζώνη εξαγωγής.
στ) Κατά την προσαγωγή του υλικού να είστε ιδιαίτερα προσεκτικοί ώστε να μη μπουν στη μηχανή μεταλλικά αντικείμενα, πέτρες, μπουκάλια, κουτιά ή άλλα ξένα αντικείμενα.
ζ) Διακόψτε αμέσως την παροχή ρεύματος και περι- μένετε την ακινητοποίηση της μηχανής εάν ο κοπτι- κός μηχανισμός συναντήσει ξένο αντικείμενο ή εάν

η μηχανή αρχίσει να κάνει περίεργους θορύβους ή να δονείται. Διακόψτε την παροχή ρεύματος προς τη μηχανή και λάβετε τα ακόλουθα μέτρα πριν επανενεργοποιήσετε και πριν επαναχρησιμοποιήσετε τη μηχανή:

• ελέγξτε την για ενδεχόμενα ελαττώματα;
- αντικαταστήστε ελαττωματικά τμήματα ή επιοκευάστετα,
- ελέγξτε εάν υπάρχουν χαλαρά τμήματα και σφίξτε τα.

η) Μην αφήσετε να μαζευτεί επεξεργασμένο υλικό στη ζώνη εξαγωγής, διότι μπορεί να παρεμποδίσει τη σωστή εξαγωγή και να προκαλέσει τη νέα εισαγωγή του υλικού από την οπή πλήρωσης.
θ) Διακόψτε την παροχή ενέργειας και την παροχή ρεύματος δικτύου εάν έχει βουλώσει η μηχανή, πριν αφαιρέσετε τις ακαθαρσίες.
i) Ποτέ μη χρησιμοποιείτε τη μηχανή με ελαττωματικά συστήματα ή ασπίδες ασφαλείας ή χωρίς συστήματα προστασίας, για παράδειγμα χωρίς τοποθετημένο σάκο συλλογής.
κ) Να διατηρείτε την πηγή ενέργειας καθαρή ώστε να αποφύγετε βλάβες της ή ενδεχόμενη φωτιά.
λ) Μη μεταφέρετε τη μηχανή όσο λειτουργεί η πηγή παροχής ενέργειας.
μ) Σταματήστε τη λειτουργία της μηχανής και βγάλτε το φις από την πρίζα. Σιγουρευτείτε που ακινητοποι- ήθηκαν όλα τα κινούμενα τμήματα

– πάντα όταν αφήνετε τη μηχανή χωρίς επίβλεψη,
– πριν από ξεμπλοκάρισμα ή βούλωμα
- πριν τον έλεγχο, καθαρισμό ή πριν από άλλες εργασίες στη μηχανή.
v) Μη γέρνετε τη μηχανή, όσο λειτουργεί η πηγή ενέργειας.

2.4 Συντήρηση και φύλαξη

α) Εάν ακινητοποιηθεί η μηχανή για λόγους επισκευής, επίθεώρησης, φύλαξης ή για αλλαγή αξεσουάρ, διακόψτε την παροχή ενέργειας, βγάλτε την από την πρίζα και σιγουρευτείτε πως ακινητοποιήθηκαν όλα τα κινούμενα τμήματα. Πριν από εργασίες επιθεώρησης, ρύθμισης κλπ. να αφήνετε τη μηχανή να

κρυώσει. Να συντηρείτε προσεκτικά τη μηχανή και να την διατηρείτε καθαρή.

β) Η μηχανή να φυλάσσεται σε στεγνό χώρο, μακριά από παιδιά.
γ) Πριν φυλάξετε τη μηχανή, να την αφήνετε πάντα να κρυώσει.
δ) Να γνωρίζετε κατά την συντήρηση του μηχανισμού τεμαχισμού πως παρόλο που έχει απενεργοποιθεί η πηγή παροχής ενέργειας λόγω της λειτουργίας ασφάλισης της διάταξης ασφαλείας, ενδεχομένως συνεχίζει ακόμη να περιστρέφεται ο μηχανισμός τεμαχισμού.
ε) Για λόγους ασφαλείας να αντικαθίστανται τα φθαρμένα ή ελαττωματικά τμήματα. Να χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και αξεουάρ.
στ) Ποτέ μην προσπαθείτε να παρακάμψετε τη λειτουργία ασφάλισης του συστήματος προστασίας.

2.5 Πρόσθετες υποδείξεις ασφαλείας για μηχανές με σάκο

Πριν την τοποθέτηση ή αφαίρεση του σάκου, να απενεργοποιείτε τη μηχανή.

2.6 Σύσταση

Το μηχάνημα πρέπει να τροφοδοτείται μέσω αντιηλεκτροπληξιακού διακόπτη (RCD) με ρεύμα απόζευξης όχι μεγαλύτερο από 30 mA.

Πρόσθετες προειδοποιήσεις ασφαλείας

Κινδυνος! Κατά τη συναρμολόγηση μπορούν να καταποθούν μικρά αντικείμενα και υπάρχει κίνδυνος ασφυξίας από την πλαστική σακούλα. Κρατήστε μακριά τα παιδία κατά τη συναρμολόγηση.

Προηδοποιηση! Αυτό το προϊόν παράγει ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Το πεδίο αυτό, υπό ορισμένες συνθήκες, ενδέχεται να προκαλεί παρεμβολές σε ενεργά ή παθητικά ιατρικά εμφυτεύματα. Προκειμένου να μειωθεί ο κίνδυνος παθήσεων που μπορεί να προκαλέσουν τραυματισμό ή θάνατο, συνιστούμε στα άτομα με ιατρικά εμφυτεύματα να συμβουλευτούν το θεράποντα ιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν να θέσουν το προϊόν σε λειτουργία.

2. ΣΥΝΑΡΜΟΛΟΓΗΣΗ

ΠΡΟΗΙΔΟΠΟΙΗΣΗ! Κινδυνος τραυματισμού! Τραυματισμός από κόψιμο όταν η φτερωτή λειτουργεί ή το προϊόν αρχίζει να λειτουργεί κατά λάθος.

→ Περιμένετε να σταματήσει η φτερωτή, αποσυνδέστε το προϊόν από το δίκτυο και χρησιμοποιήστε γάντια πριν από τη συναρμολόγηση.

Για να συναρμολογήσετε για χρήση φυσητήρα:

Για να προσαρμόσετε το σωλήνα του φυσητήρα [Εικ. Α1]:

ΣΗΜΕΙΩΣΗ: Ένας διακόπτης ασφαλείας θα αποτρέψει την έναρξη λειτουργίας του προϊόντος, εάν ο σωλήνας του φυσητήρα ① δεν είναι σωστά εγκατεστημένος.

1. Εάν είναι εγκαταστημένος ο σάκος συλλογής, αφαιρέστετον.
2. Ευθυγραμμίστε τις εγκοπές στο σωλήνα του φυσητή- ρα ① με τις εγκοπές στην έξοδο του φυσητήρα②.
3. Σπρώξτε το σωλήνα του φυσητήρα① στην έξοδο του φυσητήρα ② μέχρι να ασφαλίσει στη θέση του. Ο σωλήνας του φυσητήρα είναι ασφαλισμένος στην έξοδο του φυσητήρα με το κουμπί απασφάλισης σωλήνα ③.
   Για να αφαιρέσετε το ωλήνα του φυσητήρα① πιέστε το κουμπί απελευθέρωσης του ωλήνα③ και τραβήξτε ταυτόχρονα το ωλήνα του φυσητήρα①.

Για να προσαρμόσετε το κάλυμμα εισαγωγής [Εικ. Α2]:

ΣΗΜΕΙΩΣΗ: Ένας διακόπτης ασφαλείας θα αποτρέψει την έναρξη λειτουργίας του προϊόντος, εάν το κάλυμμα εισαγωγής ④ δεν είναι κλειδωμένο στη θέση του.

1. Εάν είναι εγκαταστημένος ο σωλήνας της σκούπας, αφαιρέστε τον.
2. Τοποθετήστε το κάλυμμα εισαγωγή ^④ στο κάτω άνοιγμα του φυσητήρα κήπου και περιστρέψτε το κάλυμμα εισαγωγής ^④ δεξιόστροφα μέχρι το στοπ (ασφάλιση μπαγιονέτ).
3. Σφίξτε τη βίδα στερέωσης⑤.

Για να αφαιρέσετε το κάλυμμα εισαγωγής ④, χαλαρώστε τη βίδα στερέωσης ⑤, περιστρέψτε το κάλυμμα εισαγωγής ④ αριστερόστροφα και αφαιρέστε το.

Για να συναρμολογήσετε για χρήση σκούπας:

Για να προσαρμόσετε το σωλήνα της σκούπας [Εικ. Α3/Α4]:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μην χρησιμοποιείτε τον αναρροφητήρα ⑥ εάν ο κάτω σωλήνας ⑦ δεν είναι τοποθετημένος στον επάνω σωλήνα ⑧.

1. Εάν είναι εγκαταστημένο το κάλυμμα εισόδου, αφαιρέστετο.
2. Ευθυγραμμίστε τις ραφές του κάτω® και επάνω σωλήνα®
3. Ενώστε μεταξύ τους τους σωλήνες ⑥a/ ⑥b μέχρι να είναι πλήρως συνδεδεμένοι.

ΣΗΜΕΙΩΣΗ: Ένας διακόπτης ασφαλείας θα αποτρέψει την έναρξη λειτουργίας του προϊόντος, εάν ο σωλήνας της σκούπας ⑥ δεν είναι εγκατεστημένος σωστά.
4. Τοποθετήστε το σωλήνα αναρρόφησης⑥ στο κάτω άνοιγμα του αναρροφητήρα κήπου και περιοτρέψτε

το σωλήνα αναρρόφησης ⑥ δεξιόστροφα μέχρι το στοπ (αοφάλιοη μπαγιονέτ).

1. Σφίξτε τη βίδα στερέωσης⑤.

Για να αφαιρέσετε το σωλήνα αναρρόφησης⑥, χαλαρώστε τη βίδα στερέωσης⑤, περιστρέψτε το σωλήνα αναρρόφησης⑥ αριστερόστροφα και αφαιρέστετον.

Για να προσαρμόσετε το σάκο συλλογής [Εικ. Α5]:

ΣΗΜΕΙΩΣΗ: Ένας διακόπτης ασφαλείας θα αποτρέψει την έναρξη λειτουργίας του προϊόντος, εάν ο σωλήνας αγκώνα ⑦ δεν είναι εγκατεστημένος σωστά.

1. Εάν είναι εγκαταστημένος ο σωλήνας του φυσητήρα, αφαιρέστε τον.
2. Ευθυγραμμίστε τις εγκοπές στον γωνιακό σωλήν⑦ με τις εγκοπές στην έξοδο του φυσητήρα②.
3. Σπρώξετε το σωλήνα αγκώνο⑦ πάνω στην έξοδο του φυσητήρα ② μέχρι να κλειδώσει αυτόματα στη θέση του.
   Ο σάκος συλλογής είναι ασφαλισμένος στην έξοδο του φυσητήρα με το κουμπί απασφάλισης σωλήνα ⑧
4. Κουμπώστε το σάκο συλλογή⑨ στις δύο θηλιές ⑩ του σωλήνα αναρρόφησης⑥.

Για να αφαιρέσετε το σάκο συλλογής⑨ πιέστε το κουμπί απασφάλισης σωλήνα⑧ τραβώντας ταυτόχρονα τον γωνιακό σωλήνα προς τα έξω⑦.

Στερέωση του ιμάντα ώμου [Εικ. Α6]:

Για επιπλέον στήριξη όταν χρησιμοποιείτε το προϊόν σα σκούπα, συμπεριλαμβάνεται στο προϊόν σας ένας ιμάντας ώμου. Προσαρμόστε τον ιμάντα στο προϊόν πριν από την λειτουργία.

→ Ασφαλίστε το άγκιστρο στο στήριγμο⑪.

3. ΛΕΙΤΟΥΡΓΙΑ

ΠΡΟΗΙΔΟΠΟΙΗΣΗ! Κίνδυνος τραυματισμού! ματισμός από κόψιμο όταν η φτερωτή λειτουργεί ή το προϊόν αρχίζει να λειτουργε κατά λάθος.

→ Περιμένετε να σταματήσει η φτερωτή, αποσυνδέστε το προϊόν από το δίκτυο και χρησιμοποιήστε γάντια πριν να συνδέσετε ή να μεταφέρετε το προϊόν.

Για να συνδέσετε το προϊόν [Εικ. Ο1]:

ΥΝΟΣ! Κινδυνος ηλεκτροπληξίας! να αποφύγετε φθορά στο καλώδιο δικτύου ⑫, αυτό πρέπει να εισάγεται στην κλειδαριά καλωδίου ⑬.

→ Πριν από τη λειτουργία του προϊόντος, εισάγετε το καλώδιο δικτύου ⑫ στην κλειδαριά καλωδίου ⑬.

1. Δημιουργήστε πρώτα μια θηλιά με το καλώδιο δικτύου ⑫, περάστε τη θηλιά στην ασφάλιση του καλωδίου ⑬ και τραβήξτε το καλώδιο δικτύου μέχρι να τεντώσει.

2. Συνδέστε το καλώδιο δικτύου⑫ σε πρίζα δικτύου 230 V.

Για να θέσετε σε λειτουργία το προϊόν [Εικ. Ο1]: Για έναρξη λειτουργίας:

→ Πιέστε το διακόπτη έναρξης ⑭ στη θέση ΟΝ.

Για διακοπή λειτουργίας:

→ Πιέστε το διακόπτη έναρξης ⑭ στη θέση OFF.

Θέσεις λειτουργίας:

Λειτουργία φυσητήρα [ Εικ. Ο2 ]:

Χρησιμοποιείτε το προϊόν σας σα φυσητήρα, για να σκουπίζετε υπολείμματα ή χορταράκια από δρόμους που οδηγούν σε γκαράζ, πεζοδρόμια, εσωτερικές αυλές κλπ., καθώς και για τη συλλογή κομμένων χόρτων, άχυρων ή φύλλων σε σωρούς ή για την απομάκρυνση υπολειμμάτων από γωνίες, γύρω από συνδέσμους ή ανάμεσα από τούβλα.

Κατευθύνετε τη ροή αέρα στρέφοντας το σωλήνα φυσητήρα προς τα κάτω ή προς τη μία πλευρά.

Εκτελείτε πάντα εργασίες μακριά από συμπαγή αντικείμενα, όπως τοίχους, μεγάλες πέτρες, οχήματα και φράκτες.

Καθαρίστε τις γωνίες ξεκινώντας από μέσα προς τα έξω. Με τον τρόπο αυτό, αποτρέπεται η συσσώρευση υπολειμμάτων που θα μπορούσαν να εκτοξευθούν στο πρό-

σωπό σας. Απαιτείται προσοχή κατά την εκτέλεση εργασιών κοντά σε φυτά. Η δύναμη της ροής αέρα μπορεί να καταστρέψει ευαίσθητα φυτά.

Λειτουργία αναρροφητήρα [ Εικ. Ο3 ]:

Χρησιμοποιείτε το προϊόν σας σα σκούπα, για να μαζεύ- ετε ξηρό υλικό, όπως φύλλα, γρασίδι, μικρά κλαδάκια και κομματάκια χαρτιού.

Για βέλτιστα αποτελέσματα κατά τη χρήση του αναρροφητήρα, χρησιμοποιείτε τη μονάδα σε υψηλή ταχύτητα.

Μετακινείτε αργά τη μονάδα εμπρός-πίσω πάνω από τα υλικά για αναρρόφηση. Μην σπρώχνετε το άκρο της μονάδας μέσα σε σωρούς υπολειμμάτων, καθώς μπορεί να προκληθεί έμφραξη της μονάδας.

Κρατάτε το ωλήνα αναρροφητήρα σε απόσταση μίας ίντσας περίπου πάνω από το έδαφος για βέλτιστα αποτελέσματα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Σε περίπτωση έμφραξης της μονάδας, διακόψτε τη λειτουργία της και αποσυνδέστε το καλώδιο επέκτασης. Περιμένετε μέχρι η φτερωτή να σταματήσει πλήρως να περιστρέφεται και, στη συνέχεια, αφαιρέστε τους σωλήνες αναρροφητήρα. Τοποθετήστε προσεκτικά το χέρι σας στο άνοιγμα του αναρροφητήρα και αποκαταστήστε την έμφραξη.

Με τον τρόπο αυτό, μειώνεται ο κίνδυνος τραυματισμού από τη φτερωτή.

4. ΣΥΝΤΗΡΗΣΗ

ΠΡΟΗΙΔΟΠΟΙΗΣΗ! Κίνδυνος τραυματισμού! Τραυματισμός από κόψιμο όταν η φτερωτή λειτουργεί ή το προϊόν αρχίζει να λειτουργεί κατά λάθος.

→ Περιμένετε μέχρι να σταματήσει η φτερωτή, αποσυνδέστε το προϊόν από το δίκτυο και χρησιμοποιήστε γάντια πριν κάνετε συντήρηση.

Για να καθαρίσετε το προϊόν [Εικ. Μ1 / Μ2]:

ΚΙΝΔΥΝΟΣ! Ηλεκτροπληξία Κινδυνος τραυματισμού και πρόκλησης ζημιάς στο προϊόν.

→ Μην καθαρίζετε το προϊόν με νερό ή με νερό υπό πίεση (ιδιαίτερα νερό υψηλής πίεσης). Οι υποδοχές ροής του αέρα πρέπει να είναι πάντα καθαρές.

1. Αφαιρέστε τους σωλήνες και το σάκο συλλογής.
2. Καθαρίστε τις υποδοχές ροής του αέρα ^16 και την περιοχή εισαγωγής / εξαγωγής του αέρα ^17 με μια μαλακή βούρτσα (μη χρησιμοποιείτε κατσαβίδι). Αφαιρέστε όλα τα υπολείμματα από τη φτερωτή.
3. Καθαρίστε την κεφαλή του φυσητήρα με ένα υγρό πανί.
4. Καθαρίστε τους σωλήνες. Αφαιρέστε όλα τα υπολείμματα από τους σωλήνες.
5. Γυρίστε το σάκο συλλογής το μέσα έξω και καθαρίστε τον με νερό.

5. ΑΠΟΘΗΚΕΥΣΗ

Θέση εκτός λειτουργίας:

Το προϊόν πρέπει να φυλάσσεται σε μέρος στο οποίο δεν έχουν πρόσβαση παιδιά.

1. Αποσυνδέστε το καλώδιο δικτύου.
2. Καθαρίστε το προϊόν.
3. Τοποθετήστε το προϊόν σε ένα ξηρό χώρο, όπου θα προστατεύεται από την παγωνιά (Μην αποθηκεύετε ένα βρώμικο σάκο συλλογής).

Απόρριψη:

(σύμφωνα με την οδηγία 2012/19/ΕΕ / S.I. 2013 No. 3113)

Το προϊόν δεν επιτρέπεται να απορρίπτεται στα κοινά οικιακά απορρίμματα. Πρέπει να απορρίπτεται σύμφωνε με τους ισχύοντες τοπικούς κανονισμούς προστασίας του περιβάλλοντος.

ΣΗΜΑΝΤΙΚΟ!

→ Διαθέστε το προϊόν μέσω της υπηρεσίας ανακύκλωσης της περιοχής σας.

6. ANTIMETΩΠΙΣΗ ΒΛΑΒΩΝ

ΠΡΟΗΙΔΟΠΟΙΗΣΗ! Κίνδυνος τραυματισμού! Τραυματισμός από κόψιμο όταν η φτερωτή λειτουργεί ή το προϊόν αρχίζει να λειτουργεί κατά λάθος.

→ Περιμένετε μέχρι να σταματήσει η φτερωτή, αποσυνδέστε το προϊόν από την πρίζα και χρησιμοποιήστε γάντια πριν από την αντιμετώπιση προβλημάτων.

Πρόβλημα Πιθανή αιτία Λύση

Το προϊόν δεν λειτουργεί Ο σωλήνας του φυσητήρα, ο σωλήνας αγκώνα ή ο σωλήνας σκούπας δεν είναι σωστά συναρμολογημένοι.	→ Συναρμολογήστε τους σωλήνες σωστά (δες 2. ΣΥΝΑΡΜΟΛΪΟΓΗΣΗ).
Ο σάκος συλλογής είναι γεμάτος. → Αδειάστε το σάκο συλλογής.
Το καλώδιο επέκτασης είναι αποσυνδεδεμένο.	→ Συνδέστε το καλώδιο επέκτασης.
Μηχανική βλάβη. → Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο σέρβις.
Το προϊόν δονείται ασυνήθιστα Υπάρχουν υπολείμματα στην περιοχή εισαγωγής του αέρα.	→ Καθαρίστε το προϊόν. Αφαιρέστε τα όποια υπολείμματα.
Μηχανική βλάβη.	→ Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο σέρβις.

Για οποιεσδήποτε άλλες δυσλειτουργίες, παρακαλώ επικοινωνήστε με την Υπηρεσία Πελατών της Husqvarna UK Ltd. Επισκευές πρέπει να διενεργούνται μόνο από τα τμήματα σέρβις της Husqvarna UK Ltd. ή από ειδικευμένους αντιπροσώπους εγκεκριμένους από τη FLYMO.

7. TEXNIKA ΣΤΟΙΧΕΙΑ

Φυσητήρας/αναρροφητήρας Μονάδα Τιμή		(Power Vac 3000)
Κινητήρας – κατανάλωση ρεύματος W 3000
Τάση ηλεκτρικού δικτύου	V	230
Συχνότητα δικτύου παροχής	Hz	50
Μέγιστη ροή όγκου σε κενό	l/s	170
Αναλογία για χορτολίπασμα		16:1
Μέγιστη ταχύτητα εμφύσησης	km/h	310
Χωρητικότητα του σάκου συλλογής	l	45
Βάρος	kg	4,8
Στάθμη ηχητικής πίεσης L_pA^1) Αβεβαιότητα k_pA	dB(A)	87,43,0
Στάθμη ισχύος ήχου L_WA^2) :μετρημένη/εγγυημένηΑβεβαιότητα k_WA	dB(A)	100 / 1011,0
Κραδασμοί σε χέρια/βραχίονες a_vhw^1) Αβεβαιότητα k_a	m/s ^2	3,251,5

Μέθοδος μέτρησης κατά: 1) EN 50636-2-100 2) RL 2000/14/EC / S.I. 2001 No.1701

8. ΕΠΙΣΚΕΥΗ / ΕΓΓΥΗΣΗ

Σέρβις:

Παρακαλούμε επικοινωνήστε με τη διεύθυνση στην πίσω σελίδα.

Δήλωση εγγύησης:

Σε περίπτωση αξίωσης εγγύησης, δεν επιβαρύνεστε με χρεώσεις για τις παρεχόμενες υπηρεσίες.

Η Husqvarna UK Ltd. παρέχει για όλα τα γνήσια καινούργια προϊόντα FLYMO εγγύηση 2 ετών από την ημερομηνία της πρώτης αγοράς από τον αντιπρόσωπο, όταν τα προϊόντα χρησιμοποιούνται αποκλειστικά για ιδιωτική χρήση. Αυτή η εγγύηση κατασκευαστή δεν ισχύει για προϊόντα που έχουν αποκτηθεί στη δευτερογενή αγορά. Αυτή η εγγύηση αφορά σε σημα ντικά ελαττώματα του προϊόντος που οφείλονται αποδεδειγμένα σε σφάλματα υλικού ή κατα σκευής. Η παρούσα εγγύηση εκπληρώνεται με την παροχή ενός πλήρως λειτουργικού προϊόντος αντικατάστασης ή με τη δωρεάν επισκευή του ελαττώματικού προϊόντος. Διατηρούμε το δικαί ωμα επιλογής. Αυτή η υπηρεσία ισχύει εφόσον πληρούνται οι παρακάτω προϋποθέσεις:

• Το προϊόν χρησιμοποιήθηκε για τον προβλεπόμενο σκοπό σύμφωνα με τις συστάσεις στις οδηγίες χειρισμού.
• Δεν επιχειρήθηκε άνοιγμα ούτε επισκευή του προϊόντος από τον αγοραστή ούτε από τρίτους.
  • Για τη λειτουργία έχουν χρησιμοποιηθεί αποκλειστικά γνήσια FLYMO ανταλλακτικά και φθειρόμενα εξαρτήματα.

- Υποβολή του παραστατικού αγοράς.

Η φυσιολογική φθορά εξαρτημάτων και στοιχείων (π.χ., μαχαιριών, εξαρτημάτων στερέωσης μαχαιριών, στροβίλων, φωτιστικών μέσων, τραπεζοειδών και οδοντωτών ιμάντων, τροχών κύλισης, φίλτρων αέρα, μπουζί), οι οπτικές διαφοροποιήσεις, καθώς και τα φθειρόμενα και αναλώσιμα εξαρτήματα αποκλείονται από την εγγύηση.

Αυτή η εγγύηση κατασκευαστή περιορίζεται στην προμήθεια ανταλλακτικών και στην επισκευή σύμφωνα με τους προαναφερόμενους όρους. Άλλες αξιώσεις προς εμάς ως κατασκευάστρια εταιρεία, π. χ., για αποζημίωση, δεν αιτιολογούνται με βάση την εγγύηση κατασκευαστή. Είναι αυτονόητο ότι αυτή η εγγύηση κατασκευαστή δεν επηρεάζει τις νομικές και συμβατικές αξιώσεις εγγύησης έναντι του αντιπροσώπου/ πωλητή.

Η εγγύηση κατασκευαστή υπόκειται στο δίκαιο της Ομοσπονδιακής Δημοκρατίας της Γερμανίας.

Σε περίπτωση αξιώσεων εγγύησης στείλτε το ελαττωματικό προϊόν μαζί με ένα αντίγραφο του παραστατικού αγοράς και μια περιγραφή του σφάλματος με προπληρωμένα ταχυδρομικά τέλη στη διεύθυνση σέρβις της εταιρείας.

Αναλώσιμα

Ο σωλήνας φυσητήρα και οι σωλήνες αναρροφητήρα είναι αναλώσιμα εξαρτήματα και δεν καλύπτονται από την εγγύηση.

FLYMO Puhalnik / sesalnik Power Vac 3000

1. VARNOST 101
2. MONTAŽA 103
3. DELOVANJE 104
4. VZDRŽEVANJE 104
5. SHRANJEVANJE 105
6. ODPRAVLJANJE NAPAK....105
7. TEHNIČNI PODATKI....106
8. SERVIS/GARANCIJA....106
