Power Vac 3000 - Fryrëse FLYMO - Manual falas për përdoruesin

Lloji i produktit	Fshesë me korrent/Fryrëse elektrike
Marka	Flymo
Modeli	Power Vac 3000
Furnizimi me energji	Rrjeti 230 V / 50 Hz
Konsumi elektrik	3000 W
Rrjedha maksimale e thithjes	170 l/s
Shpejtësia maksimale e fryrjes	310 km/h
Raporti i copëtimit	16:1
Kapaciteti i qeses së grumbullimit	45 L
Pesha	4,8 kg
Niveli i presionit të zërit (LpA)	87,4 dB(A) (pasiguri 3 dB)
Niveli i fuqisë akustike (LWA)	100 dB(A) i matur / 101 dB(A) i garantuar
Dridhjet e dorës/krahut	3,25 m/s² (pasiguri 1,5 m/s²)
Gjatësia maksimale e kabllit zgjatues	40 m me seksion 1,00 mm²
Pajisje sigurie e kërkuar	Ndërprerës diferencial (RCD) ≤ 30 mA
Garancia e prodhuesit	2 vjet

Pyetjet më të shpeshta - Power Vac 3000 FLYMO

Si të filloni Power Vac 3000 ?

Për të filluar, lidhni pajisjen në një prizë 230 V, më pas vendosni çelësin e ndezjes në pozicionin ON. Sigurohuni që të gjitha tubat të jenë montuar saktë, sepse një kontaktor sigurie pengon ndezjen nëse ato nuk janë në vend.

Si të përdorni pajisjen në modalitetin fryrës?

Për të fryrë, montoni tubin fryrës në daljen e ajrit. Drejtoni rrjedhën e ajrit poshtë ose anash për të mbledhur mbeturinat. Mbani një distancë të sigurt nga objektet e ngurta dhe bimët delikate për të shmangur spërkatjet ose dëmtimet.

Si të përdorni pajisjen në modalitetin fshesë me korrent?

Për të thithur, montoni tubin e thithjes dhe qesen e grumbullimit. Lëvizni ngadalë pajisjen përpara dhe prapa mbi mbeturinat e thata (gjethe, bar). Mbani tubin rreth 2,5 cm nga toka për një rezultat optimal. Shmangni futjen e pajisjes në një grumbull mbeturinash.

Çfarë të bëni nëse pajisja nuk ndizet?

Fillimisht kontrolloni që të gjithë tubat (fryrës, i përkulur, thithës) të jenë montuar dhe kyçur saktë. Sigurohuni që qesja e grumbullimit nuk është plot dhe se kablli zgjatues është i lidhur. Nëse problemi vazhdon, kontaktoni një shitës të autorizuar.

Si të pastroni Power Vac 3000?

Shkëputni pajisjen dhe prisni ndalimin e plotë të turbinës. Hiqni tubat dhe qesen. Pastroni çarjet e rrjedhës së ajrit dhe zonën e hyrjes/daljes së ajrit me një furçë të butë. Mos përdorni kurrë ujë ose spërkatës me presion të lartë. Qesja mund të kthehet dhe të lahet me ujë.

Cilin kabël zgjatues të përdorni me Power Vac 3000?

Përdorni një kabël zgjatues të projektuar për jashtë, me seksion minimal prej 1,00 mm² dhe gjatësi maksimale 40 metra. Kablli zgjatues duhet të futet në bllokuesin e kabllit për të shmangur shkëputjen aksidentale.

Si të montoni tubin fryrës?

Rreshtoni brazda të tubit fryrës me ato të daljes së ajrit të fryrësit, më pas shtyjeni derisa të dëgjohet klikimi i kyçjes. Për ta hequr, shtypni butonin e çkyçjes dhe tërhiqeni. Një kontaktor sigurie pengon ndezjen nëse tubi nuk është montuar saktë.

Si të montoni qesen e grumbullimit?

Nëse tubi fryrës është montuar, hiqeni. Rreshtoni brazdat e tubit të përkulur me daljen e ajrit, futini deri në klikim, më pas kapni qesen në dy sythet në tubin e thithjes. Për ta hequr, shtypni kapësen e kyçjes së tubit dhe tërhiqeni.

Çfarë të bëni në rast bllokimi të pajisjes?

Ndaloni menjëherë pajisjen dhe shkëputeni nga priza. Prisni që turbina të ndalet plotësisht. Hiqni tubat e thithjes dhe kaloni me kujdes dorën në vrimën e thithjes për të hequr mbeturinat. Vishni doreza kopshti.

Ku të gjeni pjesë këmbimi për Power Vac 3000?

Përdorni vetëm pjesë origjinale FLYMO. Kontaktoni një shitës të autorizuar ose shërbimin pas shitjes të Husqvarna UK Ltd. Tubat fryrës dhe thithës janë pjesë konsumi që nuk mbulohen nga garancia.

MANUAL I PËRDORUESIT Power Vac 3000 FLYMO

Pajisje për fryrjen/thithjen

ET Kasutusjuhend

Puhur/imur

LT Eksploatavimo instrukcija

Pūstuvas/siurblys

LV Lietošanas instrukcija

Pūtējs/puteklsūcējs

A1	A2	A3
A4	A5	A6
O1	O2	O3
M1	M2

FLYMO Blower / Vacuum Power Vac 3000

1. SAFETY 3
2. ASSEMBLY 5
3. OPERATION....6
4. MAINTENANCE 6
5. STORAGE 7
6. TROUBLESHOOTING .....7
7. TECHNICAL DATA....8
8. SERVICE/WARRANTY....8

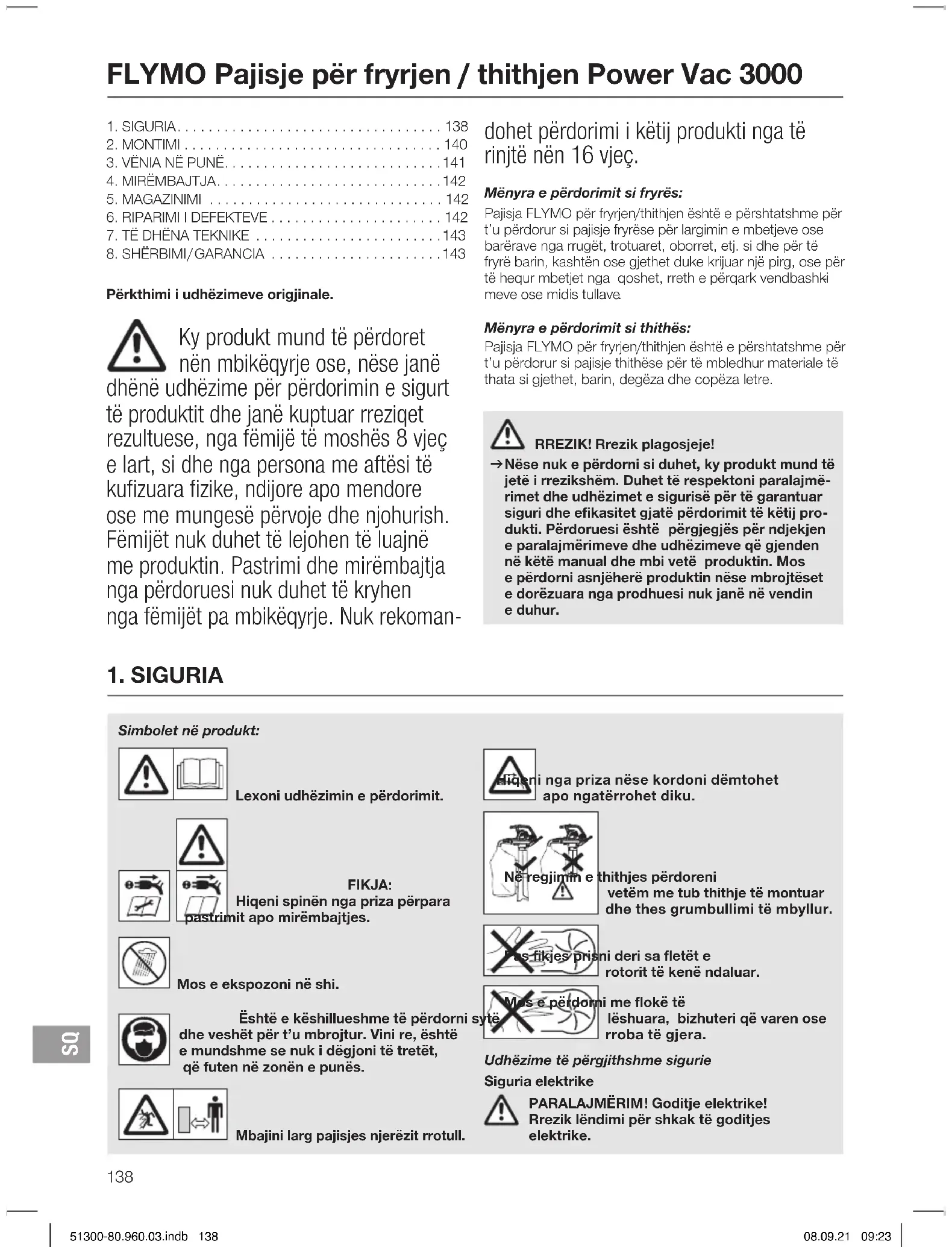

FLYMO Pajisje për fryrjen / thithjen Power Vac 3000

1. SIGURIA....138
2. MONTIMI 140
3. VËNIA NË PUNË....141
4. MIRËMBAJTJA....142
5. MAGAZINIMI 142
6. RIPARIMI I DEFEKTEVE ..... 142
7. TË DHËNA TEKNIKE 143
8. SHËRBIMI/GARANCIA 143

Përkthimi i udhëzimeve originale.

Ky produkt mund të përdoret nën mbikëqyrje ose, nëse janë dhënë udhëzime për përdorimin e sigurt të produktit dhe janë kuptuar rreziqet rezultuese, nga fëmijë të moshës 8 vjeç e lart, si dhe nga persona me aftësi të kufizuara fizike, ndijore apo mendore ose me mungesë përvoje dhe njohurish. Fëmijët nuk duhet të lejohen të luajnë me produktin. Pastrimi dhe mirëmbajtja nga përdoruesi nuk duhet të kryhen nga fëmijët pa mbikëqyrje. Nuk rekoman-

dohet përdorimi i këtij produkti nga të rinjtë nën 16 vjeç.

Mënyra e përdorimit si fryrës:

Pajisja FLYMO për fryrjen/thithjen është e përshtatshme për t'u përdorur si pajisje fryrëse për largimin e mbetjeve ose barërave nga rrugët, trotuaret, oborret, etj. si dhe për të fryrë barin, kashtën ose gjethet duke krijuar një pirg, ose për të hequr mbetjet nga qoshet, rreth e përqark vendbashki meve ose midis tullave

Mënyra e përdorimit si thithës:

Pajisja FLYMO për fryrjen/thithjen është e përshtatshme për t'u përdorur si pajisje thithëse për të mbledhur materiale të thata si gjethet, barin, degëza dhe copëza letre.

RREZIK! Rrezik plagosjeje!

→Nëse nuk e përdorni si duhet, ky produkt mund të jetë i rrezikshëm. Duhet të respektoni paralajmë- rimet dhe udhëzimet e sigurisë për të garantuar siguri dhe efikasitet gjatë përdorimit të këtij produkti. Përdoruesi është përgjegjës për ndjekjen e paralajmërimeve dhe udhëzimeve që gjenden në këtë manual dhe mbi vetë produktin. Mos e përdorni asnjëherë produktin nëse mbrojtëset e dorëzuara nga prodhuesi nuk janë në vendin e duhur.

1. SIGURIA

Simbolet në produkt:

Lexoni udhëzimin e përdorimit.

FIKJA:

Hiqeni spinën nga priza përpara hit apo mirëmbajtjes.

Mos e ekspozoni në shi.

Ešhtë e këshillueshme të përdorni sy dhe veshët për t'u mbrojtur. Vini re, është e mundshme se nuk i dëgjoni të tretët, që futen në zonën e punës.

Mbajini larg pajisjes njerëzit rrotull.

nga priza nëse kordoni dëmtohet apo ngatërrohet diku.

thithjes përdoreni vetëm me tub thithje të montuar dhe thes grumbullimi të mbyllur.

ni deri sa fletët e rotorit të kenë ndaluar.

i me flokë të lëshuara, bizhuteri që varen ose rroba të gjera.

Udhëzime të përgjithshme sigurie

Siguria elektrike

PARALAJMËRIM! Goditje elektrike! Rrezik lëndimi për shkak të goditjes elektrike.

→ Produkti duhet të furnizohet përmes një pajisjeje rryme mbetëse (RCD), e cila ka rrymë nominale mbetëse pune jo më të madhe se 30 mA.

Kabllot:

Kur kabllot janë të dëmtuara me qëllim që të evitojë rreziqet duhen zëvendësuar nga prodhuesi, nga agjenti përfaqësues i tij, ose një person me një kualifikim të ngjas-hëm.

Kabllot e jashtë ju mund t'i gjeni në qendrën lokale të shërbimit të certifikuar. Gjatë përdorimit të jashtëm përdorni vetëm kabllot, të cilat janë specifikuar për përdorim jashtë.

Përdorni vetëm kabllo 1,00 mm² me një gjatësi maksimale prej 40 metrash.

Sipërfaqja minimale e kabllos duhet të jetë 1,00 mm².

1 Të përgjithshme

Kjo shtojcë shërben për të mundësuar përdorimin e sigurt pajisjes të dorës për thithjen e gjetheve të kopshteve, të asaj për thithjen dhe fryrjen e gjetheve të kopshteve, me apo pa blues si dhe të asaj për fryrjen e gjetheve të kopshteve.

Këto praktika nuk janë gjithëpërfshirëse. Ajo çka është thelbësore lipset të zbatohet gjatë përdorimit të çdo pajisjeje, ndërkohë që edhe kjo duhet t'i përshtatet specifikave të makinerisë.

Njëkohësisht është e nevojshme, që përfshihen të dhënat lidhur me zhurmën dhe me dridhjet si dhe paralajmërimet e nevojshme, duke përfshirë edhe si vijon:

E RËNDËSISHME!

LEXONI ME KUJDES PËRPARA PËRDORIMIT DHE RUAJENI SHPJEGUESIN

2 Përdorim i sigurt për pajisjen elektrike të dorës për thithjen e gjetheve të kopshteve, të asaj për thithjen dhe fryrjen e gjetheve të kopshteve, me apo pa bluajtës si dhe të asaj për fryrjen e gjetheve të kopshteve.

2.1 Vini re

a) Lexoni përpara përdorimit me kujdes materialet shpjeguese. Fitoni sigurinë e nevojshme për përdorimin e pajisjes siç duhet.
b) Mos lejoni asnjëherë fëmijë apo persona të tjerë, të cilët nuk janë të informuar mbi rregullat e përdorimit, ta përdorin pajisjen. Êshtë e mundur, që kufiri i moshës së përdorimit të pajisjen të ndryshojë sipas vendeve.
c) Mbani parasysh, që përdoruesi i pajisjes mban përgjegjësi për dëmet materiale apo aksidentet e shkaktuara personave të tjerë apo pasurisë së tyre.

2.2 Përgatitja

a) Përdorni tapa për veshë dhe syzë mbrojtëse. I mbani këto gjatë gjithë kohës së përdorimit të pajisjes.
b) Mbani veshur gjatë përdorimit të pajisjes gjithnjë këpucë të sigurta pune dhe pantallona të gjata. Mos e përdomi pajisjen asnjëherë zbathur apo me sandale të hapura. Shmangni gjatë punës rrobat që ju rrinë lirshëm në trup, rroba me lidhëse që varen dhe kravata.
c) Mas mbani veshur rroba që ju varen, varëse, të cilat mund të hyjnë në pjesën thithëse të pajisjen. Mol i lini flokët e gjata t'ju varen.

d) Përdorni pajisjen në një pozicion të sugjeruar dhe vetëm mbi një sipërfaqe të sheshtë dhe të fortë.
e) Mos e përdorni pajisjen mbi kalldrëm, ose mbi një sipërfaqe me çakëll, ngaqë materialet që pajisja flak jashtë mund të shkaktojnë plagosje.
f) se të filloni me punën kryeni gjithnjë një inspektim pamor, për të konstatuar, pajisja bluese, si dhe mjetet e tjera te fiksuara janë në rregull, që mbulesa e pajisjen nuk është e dëmtuar, si dhe që pjesët mbrojtëse dhe ato mbuluese gjenden në vendin e tyre. Zëvendësoni komponentët e dëmtuar apo të amortizuar në mënyrë të plotë, në mënyrë që të ruani ekuilibrin. Zëvendësoni mbishkrimet e dëmtuara apo të palexueshme.
g) Verifikoni furnizimin e rymë elektrike dhe kabllon zgjatuese përpara përdorimit, nëse ka shenjë që janë të amortizuara apo të vjetruara. Në rast se një kabllon dëmtohet gjatë përdorimit, shkëputeni pajisjen menjëherë nga rryma elektrike. Mos e prekni kabllon asnjëherë, për sa kohë pajisja është e lidhur më rrymën. Mos e përdorni pajisjen, në rast se kablloja është e dëmtuar apo e zbuluar.
h) Mos e përdorni pajisjen asnjëherë, në rast se në afërsi të saj gjenden njërës të tjerë dhe veçanërisht fëmijë apo kafshë.

2.3 Vënia në punë

a) Verifikoni përpara se të ndizni pajisjen, që hyrjet e ajrit të jenë bosh.
b) Qëndroni me fytyrë dhe me trupin tuaj larg hyrjes që mbushtet.
c) Kujdesuni, që duart tuaja ose pjesë të tjera të trupit tuaj si dhe rrobat që keni veshur të mos jenë në pjesën hyrëse për ajrin, si dhe që në pjesën dalëse të mos ketë sende të lëvizshme.
d) Kujdesuni, që të mos humbisni ekuilibrin dhe që të qëndroni mirë në këmbë. Shmangni pozicione jo nor- male të trupit. Gjatë proceseve thithëse të materialeve mos qëndroni asnjëherë në një nivel më të lartë se niveli i sipërfaqes së pajisjes.
e) Gajtë kohës që pajisja është në punë, mos qëndroni asnjëherë në zonën kur kryhet flakja.
f) Gjatë kohës që pajisja thith materiale tregoni një vëmendje maksimale, që pajisja të mos tërheqë sende metalike, gurë, shishe, konserva ose objekte të tjera.
g) Në rast se pajisja fillon të dridhet në mënyrë të paza-konshme apo të bëjë zhurmë të pazakonshme, mbasi të ketë thithur një objekt të pazakonshëm, fikeni, shkëputeni nga rryma elektrike dhe prisni deri sa rro-tullimet e makinës të kenë mbaruar. E shkëputni pajis-jen nga rryma elektrike dhe kryeni pastaj këto veprima njëra pas – tjetrës, përpara se ta ndizni pajisjen përseri dhe të punoni me atë:
- Kontrolloni nëse ka ndonjë dëmtim;
- Zëvendësoni pjesët e dëmtuara ose i riparoni ato;
- Kontrolloni nëse ka pjesë që po shkëputen dhe i fiksoni atoh).
h) Shmangni grumbullimin e materialit të përpunuar në zonën ku ndodh flakja, ngaqë kjo mund të pengojë flakjen e mëtejshme, ose të shkaktojë, që materiali i flakur të thithet përseri nga pajisja.i).

i) Fikni menjëherë lidhjen me rrymën elektrike dhe shkëputeni pajisjen nga rrjeti elektrik, në rast se pajisja është bblokuar dhe ju doni të hiqni mbeturinatj).
j) Mos e përdorni asnjëherë pajisjen, kur ajo ka një mbulese mbrojtëse të dëmtuar, ose kur i janë dëmtuar pjesët e tjera të saj mbrojtëse, si për shembull thesi që shërben për mbledhje.
k) Mbroni burimin e energjisë nga mbeturinat dhe grumbullimet e tjera, në mënyrë që të shmangni dëmtimin e pajisjes ose ndezjen eventuale të zjarrit.I).
I) Mos e transportoni pajisjen për sa kohë ajo është në punë dhe burimi i energjisë në lëvizje.
m) Fikni pajisjen dhe hiqni prizën nga rrjeti. Kontrolloni, që të gjitha pjesët lëvizëse të kenë arritur gjendjen e prehjes
– gjithnjë kur e lini pajisjen pa kontroll,
- përpara se të pastroni bllokimet ose lironi kanalet,
- përpara se të filloni pastrimin e pajisjes ose punime të ndryshme në të.n).
n) Mos e përmbysni pajisjen, në rast se burimi i energjisë është ende në lëvizje.

2.4 Mirëmbajtja dhe magazinimi

a) Në rast se ju do të kryeni veprime për mirëmbajtjen e pajisjes, ndreqjen e saj, ose do t'i ndërroni pjesë asaj, fikni burimin e energjisë, e shkëputni pajisjen nga rrjeti dhe verifikoni, që të gjitha pjesët lëvizëse të kenë arritur gjendjen e prehjes. Përpara se të kryeni infeksione apo të ndryshoni dicka në pajisje, prisni deri sa ajo të jetë ftohur. Mirëmbajeni pajisjen me kujdes dhe pastër.
b) E magazinoni pajisjen në një vend të thatë dhe larg fëmijëve.

c) Përpara se ta magazinoni pajisjen prisni deri sa ajo të jetë ftohur.
d) Wh d) Mbani gjithnjë parasysh kur të kryeni veprime n bluesin, që megjithëse e keni ndërprerë rrymën elektrike dhe shkëputur pajisjen nga burimi i energjisë nëpërmjet sistemit mbyllës të pajisjes mbrojtëse, bluesi ka mundësi që të lëvizë akoma ved.
e) Zëvendësoni gjithnjë pjesët e dëmtuara dhe ato të amortizuara. Përdorni gjithnjë pjesë originale këmbimi.
f) Mos u mundoni asnjëherë, të kapërceni sistemin mbyllës të pajisjes mbrojtëse.

2.5 Këshilla të tjera për sigurinë në punë më pajisjen me thasë të montuar

Fikeni gjithnjë pajisjen, përpara se t'i vini ose t'i hiqni thesin.

2.6 Sugjerime

Pajisja duhet të vihet në punë në kombinim më një pajisje mbrojtëse për luhatjet në rrymë (RCD) më një rrymë ndëzëse maksimale prej 30 mA.

Paralajmërime shtesë mbi sigurinë

Vini re! Mbani larg fëmijët e vegjël gjatë montimit. Gjatë montimit mund të gëlltiten pjesë të vogla dhe eksiton rreziku i mbytjes nga qeska plastike.

Paralajmërim! Ky produkt krijon fushë elektromagnetike gjatë funksionimit. Në rrethana të caktuara, kjo fushë mund të interferojë me implantet mjekësore aktive ose pasive. Për të zvogëluar rrezikun e rrethanave që kanë gjasë të shkaktojnë lëndime ose vdekje, u rekomandojmë personave me implante mjekësore që të flasin me mjekun e tyre dhe me prodhuesin e implantit mjekësor përpara përdorimit të produktit.

2. MONTIMI

PARALAJMËRIM! Rrezik lëndimi fizik! und të plagoseni në rast se pajisja fillon te rrotullohet ose ndizet aksidentalisht.

→ Prisni deri sa pajisja të pushojë lëvizjen. Shkëputeni pajisjen nga rryma elektrike dhe përdorni doreza përpara se të filloni montimin.

Për montuar pajisjen fryrëse përdorni:

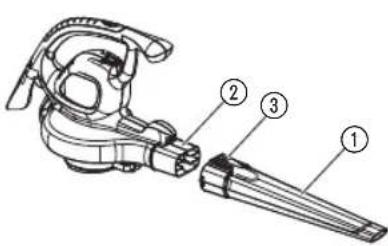

Për të mbushur tubin e fryrësit [Fig. A1]:

VÈREJTJE: Një ndezës sigurie është parashikuar për të penguar ndezjen, në rast se tubi fryrës ① nuk është instaluar në mënyrë korrekte.

1. Nëse thesi i grumbullimit është i montuar, hiqeni thesin e grumbullimit.
2. Drejtvijoni kanalet në tubin fryrës① me kanalet në grykën fryrëse ②.
3. Shtyni tubin fryrës ① në grykën fryrëse ② derisa të puthitet në vend.
   Tubi fryrës fiksohet në grykën fryrëse me butonin e lëshimit të tubit ③.

Për të çmontuar tubin fryrës ① shtypni butonin shblllokues ③ dhe fute tubin fryrës ① në të njëjtën kohë.

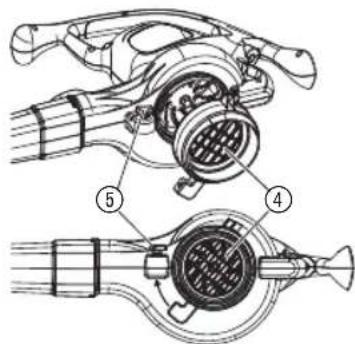

Montimi i mbulesës mbrojtëse [Fig. A2]:

VËREJTJE: Një ndezës sigurie pengon ndezjen, në rast se mbulesa mbrojtëse ④ nuk është instaluar në mënyrë korrekte.

1. Nëse tubi thithës është i montuar, hiqeni tubin thithës.
2. Vendosni kapakun e thithjes④ në vrimën e poshtme të pajisjes fryrëse për kopshte dhe rrotulloni kapakun e thithjes ④ në drejtim orar derisa të ndalojë (rakordi bajonetë).
3. Shträngoni vidën bblokuese⑤.

Për heqjen e kapakut të thithjes ④, lironi vidën bblokuese ⑤, rrotulloni kapakun e thithjes④ në drejtim kundërorar dhe hiqeni.

Për montuar pajisjen thithëse përdorni:

Për të mbushur tubin e thithësit [Fig. A3 / A4]:

PARALAJMËRIM! Mos e përdorni pajisjen thithëse nëse tubi ⑥ i poshtëm nuk ⑯ shtë montuar me tubin e sipërm ⑰a.

1. Nëse mbulesa mbrojtëse është e montuar, hiqeni mbulesënmbrojtëse.
2. Drejtvijoni tegelat e tubit të poshtëm ^6b me ato të tubit të sipërm ^6a .
3. Futnitubat 6a/87 tek njëri-tjetri derisa ato te ngecin krejtësisht.

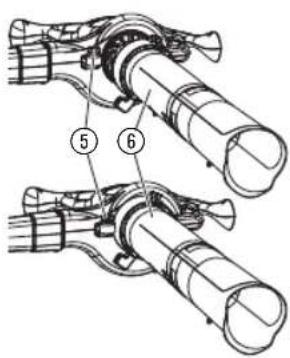

VËREJTJE: Një ndezës sigurie pengon ndezjen, në rast se tubi thithës⑥ nuk është instaluar në mënyrë korrekte.

1. Vendosni tubin thithës⑥ në vrimën e poshtme të pajisjes thithëse për kopshte dhe rrotulloni tubin thithës⑥ në drejtim orar derisa të ndalojë (rakordi bajonetë).
2. Shträngoni vidën bblokuese ⑤.

Për heqjen e tubit thithës ⑥, lironi vidën billokuese ⑤, rrotulloni tubin thithës ⑥ në drejtim kundërorar dhe hiqeni.

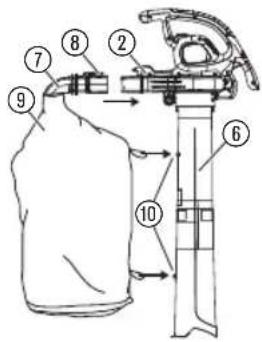

Montimi i thesit mbledhës [ Fig. A5 ]:

VËREJTJE: Një ndezës sigurie pengon ndezjen, në rast se tubi bërryl ⑦ nuk është instaluar në mënyrë korrekte.

1. Nëse tubi i fryrësit është i montuar, hiqeni tubin e fryrësit.
2. Drejtvijoni kanalet në tubin bërryl ⑦ me kanalet në grykënfryrëse ②.
3. Fusni tubin në formë bërryli⑦ në thithës në daljen ② derisa sa të ketë hyrë në vendin e vet.
   Qesja grumbulluese fiksohet në grykën fryrëse me butonin e lëshimit të tubit ⑧.
4. Kapni qesen grumbulluese⑨ në të dyja nyjat ⑩ në tubin thithës ⑥.
   Për heajen e qeses grumbulluese ⑨, shtypni butonin e lëshimit të tubit ⑧ dhe nxirrni njëkohësisht tubin bëryl ⑦.

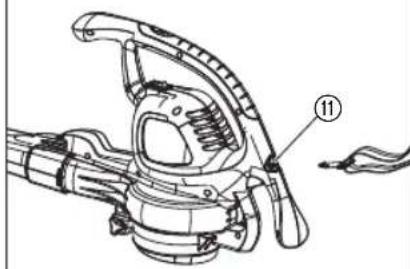

Mbërthimi i rripit të shpatullave [Fig. A6]:

Për një ndihme shtesë, në rast se jeni duke përdorur pajisjen për krijuar një vakum, përdorni përshtatësin që është paketuar me produktin. Përshtatësin e montoni përpara se të filloni punën.

→ Mbërtheni çengelin në mbajtësen përkatëse ⑪.

3. VËNIA NË PUNË

PARALAJMËRIM! Rrezik lëndimi fizik! Ju mund të plagoseni në rast se pajisja fillon te rrotullohet ose ndizet aksidentalisht.

→ Prisni deri sa pajisja të pushojë lëvizjen, shkëputeni pajisjen nga rryma elektrike dhe përdorni doreza përpara se lidhni apo transportoni pajisjen.

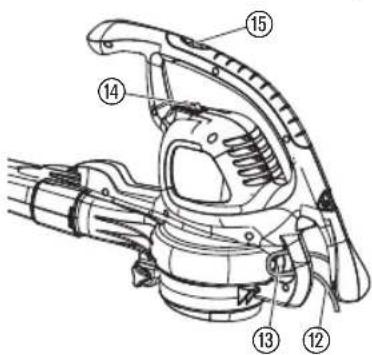

Lidhja e pajisjes [Fig. 01]:

VINI RE! Rrezik goditjeje elektrike! Për të shmangur dëmtimet e kabllos kryesore ⑫, ajo duhet të futet në mbështjellësen ⑬.

→ Përpara se të filloni ta vini në punë pajisjen futeni kabllon kryesore ⑫ e në mbështjellësen ⑬.

1. Si fillim formoni një nyjë me kabllos kryesore ⑫, mblidhni nyjën në kapësen e kabllove ⑬ dhe tërhiqni fort kabllon zgjatuese.
2. Lidhni kabllon ⑫ zgjatuese në një prizë elektrike 230 V.

→ Lëvizni çelësin e ndezjes ⑭ në pozicionin ON.

Për ta fikur:

→ Lëvizni çelësin e ndezjes ⑭ në pozicionin OFF.

Pozicionet e punës:

Modaliteti fryrës [Fig. O2]:

Përdoreni njësinë tuaj si pajisje fryrëse për largimin e mbetjeve ose barërave nga rrugët, trotuaret, oborret, etj. si dhe

për të fryrë barin, kashtën ose gjethet duke krijuar një pirg, ose për të hequr mbetjet nga qoshet, rreth e përqark vend-bashkimeve ose midis tullave.

Drejtoheni rrymën e ajrit duke drejtuar tubin fryrës poshtë ose në anë.

Punoni gjithmonë larg objekteve të forta si rrugina, gurë të mëdhenj, automjete dhe gardhe.

Pastrojini qoshet duke filluar nga qoshja me drejtim për nga jashtë. Kjo do të ndihmojë të parandaloni grumbulli-min e mbetjeve, të cilat mund t'ju fluturojnë në fytyrë.

Bëni kujdes kur punoni pranë bimëve. Forca e ajrit mund të dëmtojë bimët delikate.

Modaliteti i thithjes [Fig. O3]:

Përdoreni pajisjen si thithëse për vakum për të mbledhur material të thatë si gjethe, bar, degë të vogla, apo copa let-rash.

Për rezultate më të mira gjatë procesin të thithjes, punoni me njësinë tuja me shpejtësi të lartë.

Lëvizni lehtë prapa dhe para mbi material gjatë procesit të thithjes. Shmangni sforcimin e njësisë në një grumbull mbetjesh, pasi kjo mund ta bllokojë njësinë.

Mbajeni tubin thithës rreth një inch (2,5 cm) mbi tokë për rezultate më të mira.

PARALAJMËRIM: Nëse njësia bblokohet, ndalojeni njësinë dhe hiqni nga priza kabllin zgjatues. Prisni derisa helika të ketë ndaluar plotësisht së rrotulluari, e më pas hiqni tubat thithës. Kontrolloni me kujdes zgavrën thithëse dhe pastrojeni nga mbetjet që e bblokojnë.

Kjo do të reduktojë plagosjet e mundshme nga helika.

4. MIRËMBAJTJA

PARALAJMËRIM! Rrezik lëndimi fizik! mund të plagoseni në rast se pajisja fillon te rrotullohet ose ndizet aksidentalisht.

→ Prisni deri sa pajisja të pushojë lëvizjen, shkëputeni pajisjen nga rryma elektrike dhe përdorni doreza përpara se të filloni me mirëmbajtjen e saj.

Pastrimi i pajisjes [Fig. M1 / M2]:

E! Goditje elektrike! Rrezik lëndimi dhe rrezik dëmtimi të produktit.

→ Mos e pastroni produktin me ujë as me currila (sidomos në rastet e ujit me presion).

Rrugwt e lëvizjes së ajrit duhet të jenë gjithnjë të lira.

1. Çmontoni tubat dhe lidhjen e thesit

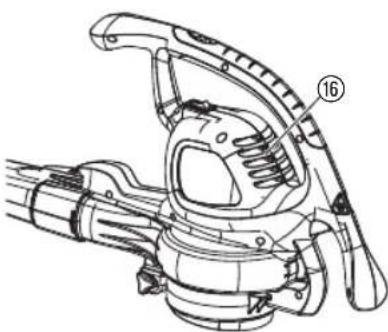

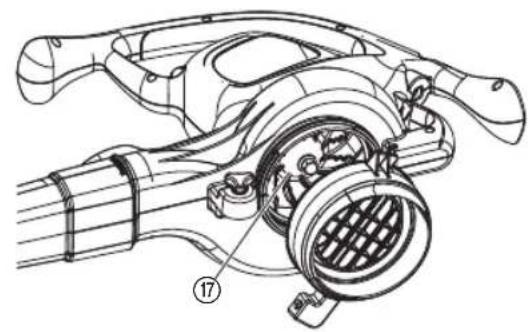

2. Pastroni pjesën hyrëse të ajrit ^16 si dhe pjesën tjetër ku ajri lëviz nga brenda dhe nga jashtë ^17 me një furçë të butë (mos përdorni për këtë kaçavidë). Hiqni të gjitha mbeturinat nga helika.
3. Pastroni kokën e fryrésit me një leckë të lagur.
4. Pastroni tubat. Hiqni të gjitha mbeturinat nga tubat.
5. Kthejeni thesin mbrapsht dhe pastrojeni me ujë

5. MAGAZINIMI

Heqja nga puna:

Produkti duhet të ruhet në vende jo të aksesueshme nga fëmijët.

1. Hiqni kabllon kryesore
2. pastroni pajisjen
3. E depozitoni pajisjen në një vend të thatë, ku të jetë e mbrojtur nga ngrica (mos e fusni në një qese plehrash.

Asgjësimi:

(në përputhje me Direktivën 2012/19/EU / S.I. 2013 No. 3113)

Produkti nuk lejohet të asgjësohet me mbetjet normale të shtëpisë. Ai duhet të asgjësohet në përputhje me rregulloret lokale të mbrojtjes së mjedisit.

ME RËNDËSI!

→ Asgjësojeni produktin nëpërmjet qendrës tuaj vendore të grumbullimit dhe riciklimit.

6. RIPARIMI I DEFEKTEVE

PARALAJMËRIM! Rrezik lëndimi fizik! mund të plagoseni në rast se pajisja fillon te rrotullohet ose ndizet aksidentalisht.

→Prisni deri sa pajisja të pushojë lëvizjen, shkëputeni produktin nga rrjeti elektrik dhe përdorni doreza përpara se të kryeni diagnostikimin riparimi i defekteve.

Problemi Shkaku i mundshëm Zgjidhja

Pajisja nuk ndizet Tubi fryrës, tubi në formë bërryli osetubi i vakuumit nuk janë montuar nëmënyrën e duhur.	→ Çmontoni tubat në formën korrektetë kërkuar(shiko 2. MONTIMI).
	Thesi mbledhës është plot.
	Kabloja zgjatuese nuk është e lidhur.
	Defekt mekanik.
Pajisja dridhet në mënyrëjo normale	Mbeturinat në zonën e marjessë ajrit.
	Defekt mekanik.

Për çdo funksionim të keq ju lutem kontaktoni Husqvarna UK Ltd. Customer Service. [Shërbimin e klientit]. Riparimet duhet të ndërmerren vetëm nga sektori i shërbimeve të Husqvarna UK Ltd ose një specialist i miratuar nga FLYMO.

7. TË DHËNA TEKNIKE

Pajisje për fryrjen/thithjen Njësia Vlera
(Power Vac 3000)
Motori – konsumi i energjisë W 3000
Tensioni i ushqimit V 230
Frekuenca Hz 50
Vlera maksimale e vakumit I/s 170
Raporti i myshkut 16:1
Shpejtësia maksimale e fryrjes km/h 310

Kapaciteti thesit	1	45
Pesha	kg	4,8
Trysnia e zërit L_pA^1)	dB(A)	87,3
Pasiguria k_pA

Fuqia e zërit L_WA^2) :matur/garantuarPasiguria k_WA

dB(A)

100 / 1011,0

Dridhje të dorës/krahut avhw1)	m/s2	3,25
Pasiguria ka		1,5

Procesi i matjes në përputhje me: ^1) EN 50636-2-100 ^2) RL 2000/14/EC / S.I. 2001 No.1701

8. SHËRBIMI/GARANCIA

Servisi:

Ju lutemi kontaktoni në adresë në pjesën e pasme.

Deklarata e garancisë:

Në rastin e një pretendimi për garanci, nuk keni detyrime financiare për shërbimet e përfituara.

Për të gjithë produktet e reja origjinale FLYMO, Husqvarna UK Ltd. jep 2 vjet garanci nga data e blerjes së parë nga tregtari, nëse produktet janë përdorur ekskluzivisht në sektorin privat. Kjo garanci e prodhuesit nuk vlen produkte të blera nga një treg dytësor. Kjo garanci i referohet të gjitha defekteve kryesore të produktit, të cilat mund të provohen se janë shkaktuar për shkak të gabimeve të materialit ose në fabrikim. Kjo garanci përmbushet duke ofruar një produkt zëvendësues tërësisht funksional ose duke riparuar produktin defektiv që na dërgohet falas; ne ruajmë të drejtën të zgjedhim midis këtyre dy mundësive. Ky shërbim u nënshtrohet dispozitave të mëposhtme:

• Produkti është përdorur për qëllimin e synuar sipas rekomandimeve në udhëzimet e punës.
• As blerësi dhe as një palë e tretë nuk janë përpjekur ta hapin apo ta riparojnë produktin.
• Për operim janë përdorur vetëm pjesë këmbimi dhe konsumimi originale FLYMO.
• Paraqitja e kuponit tatimor.

Garancia nuk përfshin konsumimin normal të pjesëve dhe komponentëve (për shembull në thika, në pjesët e fiksimit të thikave, turbina, mjete ndriçimi, rripa trapezoidalë dhe rripa të dhëmbëzuar, helika, filtra ajri, kandela), ndryshimet optike, si dhe pjesët e konsumimit dhe përdorimit.

Garancia e prodhuesit kufizohet në dërgesën zëvendësuese dhe riparimin pas kushteve të sipërpërmendura.

Pretendime të tjera kundër nesh si prodhues, si p. sh. për zhdëmtim, nuk mbulohen nga garancia e prodhuesit.

Kjo garanci e prodhuesit nuk prek të drejtat ligjore dhe kontraktuale ekzistuese për garancinë kundrejt tregtarit/shitësit.

Garancia e prodhuesit është objekt i së drejtës të Republikës Federale të Gjermanisë.

Kur bëhet fjalë për një rast garancie, lutemi, dërgojeni produktin me defekt së bashku me një kopje të kuponit tati-mor dhe përshkrimin e gabimit, me pullën e mjaftueshme, në adresën e servisit FLYMO.

Pjesët e konsumueshme:

Tubi fryrës dhe tubat thithës janë pjesë që konsumohen dhe nuk mbulohen nga garancia.

FLYMO Puhur / imur Power Vac 3000

1. OHUTUS 144
2. KOKKUPANEK....146
3. KASUTAMINE ..... 147
4. HOOLDUS 147
5. HOIULEPANEK 148
6. TÖRGETE KÖRVALDAMINE....148
7. TEHNILISED ANDMED....149
8. HOOLDUS/GARANTII 149
