| Lloji i produktit | Kositëse elektrike hover |
| Marka | Flymo |
| Modeli | SimpliGlide 300 |
| Gjerësia e prerjes | 30 cm |
| Rregullimi i lartësisë së prerjes | 4 pozicione, nga 10 deri në 30 mm |
| Fuqia nominale | 1700 W |
| Tensioni i furnizimit | 230 V / 50 Hz |
| Shpejtësia e rrotullimit të thikës | 4200 rrot/min |
| Pesha | 6,7 kg |
| Niveli i presionit akustik (LpA) | 83 dB(A) (pasiguria 3,0 dB) |
| Niveli i fuqisë akustike (LwA) i matur/i garantuar | 92 / 93 dB(A) (pasiguria 1,0 dB) |
| Dridhja dorë-krah (ah) | < 2,5 m/s² (pasiguria 1,5 m/s²) |
| Pajisja e sigurisë | Siguri e dyfishtë (levë e nisjes dhe kyçje) |
| Furnizimi | Elektrik me kabëll (zgjatues i jashtëm) |
| Lloji i kabllit të rekomanduar | Zgjatues i jashtëm, seksion minimal 1,0 mm² deri në 40 m |
| Funksioni kryesor | Kositja e lëndinës për kopshte private |
| Mirëmbajtja | Pastrim pas përdorimit, pa ujë apo tretës |
| Ruajtja | Në vend të mbrojtur nga ngrica, i thatë, dy pozicione (shtrirë ose kundër murit) |
| Garancia | 2 vjet (prodhuesi) |
| Pjesë rezervë | Thikë zëvendësuese FLYMO FLY094 (30 cm) |
Pyetjet më të shpeshta - SimpliGlide 300 FLYMO
Pyetjet e përdoruesve rreth SimpliGlide 300 FLYMO
0 pyetje rreth kësaj pajisjeje. Përgjigjuni atyre që njihni ose bëni tuajin.
Bëni një pyetje të re rreth kësaj pajisjeje
Shkarko udhëzimet për tuajin Makinë prerëse bari në format PDF falas! Gjeni manualin tuaj SimpliGlide 300 - FLYMO dhe merrni pajisjen tuaj elektronike sërish në duar. Në këtë faqe janë publikuar të gjitha dokumentet e nevojshme për përdorimin e pajisjes suaj. SimpliGlide 300 e markës FLYMO.

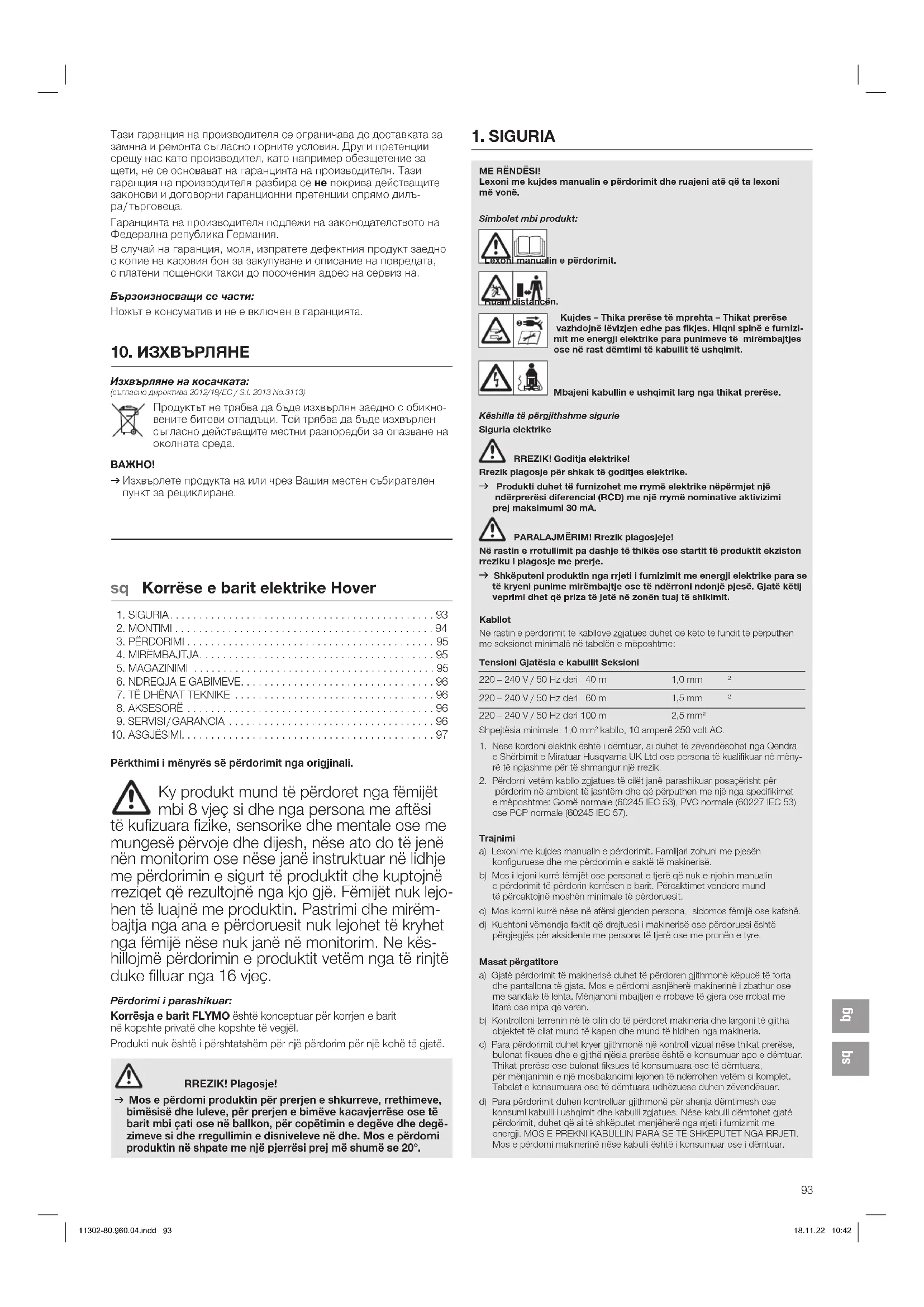

MANUAL I PËRDORUESIT SimpliGlide 300 FLYMO
Pärkthimi i mënyrës së përdorimit nga origjinali.
Ky produkt mund të përdoret nga fëmijët mbi 8 vjeç si dhe nga persona me aftësi të kufizuara fizike, sensorike dhe mentale ose me mungesë përvoje dhe dijesh, nëse ato do të jenë nën monitorim ose nëse janë instruktuar në lidhje me përdorimin e sigurt të produktit dhe kuptojnë rreziqet që rezultojnë nga kjo gjë. Fëmijët nuk lejohen të luajnë me produktin. Pastrimi dhe mirëmbajtja nga ana e përdoruesit nuk lejohet të kryhet nga fëmijë nëse nuk janë në monitorim. Ne këshillojmë përdorimin e produktit vetëm nga të rinjtë duke filluar nga 16 vjeç.
Përdorimi i parashikuar:
Korrësja e barit FLYMO është konceptuar për korrjen e barit në kopshte privatë dhe kopshte të vegjël.
Produkti nuk është i përshtatshëm për një përdorim për një kohë të gjatë.
RREZIK! Plagosje!
→ Mos e përdorni produktin për prerjen e shkurreve, rrethimeve, bimësisë dhe luleve, për prerjen e bimëve kacavjerrëse ose të barit mbi çati ose në ballkon, për copëtimin e degëve dhe degëzimeve si dhe rregullimin e disniveleve në dhe. Mos e përdorni produktin në shpate me një pjerrësi prej më shumë se 20°.
1. SIGURIA
ME RËNDËSI!
Lexonl me kujdes manualin e përdorlmit dhe ruajeni atë që ta lexonl më vonë.
Simbolet mbi produkt:
Kujdes – Thika prerëse të mprehta – Thikat prerëse vazhdojnë lëvizjen edhe pas fikjes. Hiqni spinë e furnizimlt me energjl elektrike para punlmeve të mirëmbajtjes ose në rast dëmtimi të kabullit të ushqimit.
Mbajeni kabullin e ushqimit larg nga thikat prerëse.
Këshilla të përgjithshme sigurie
Siguria elektrike
RREZIK! Goditja elektrike!
Rrezik plagosje për shkak të goditjes elektrike.
→ Produkt duhet të furnizohet me rnymë elektrike nëpërmjet një ndërprerësi diferencial (RCD) me një rnymë nominative aktivizimi prej makslmuml 30 mA.
PARALAJMËRIM! Rrezik plagosjeje!
Në rastin e rrotullimit pa dashje të thikës ose startit të produktit ekziston rreziku i plagosje me prerje.
→ Shkëputeni produktin nga rrjeti l furnizimlt me energjl elektrike para se të kryeni punime mirëmbajtje ose të ndërroni ndonjë pjesë. Gjatë këtij veprimi dhet që priza të jetë në zonën tuaj të shikimit.
Kabllot
Në rastin e përdorimit të kabilove zgjatues duhet që këto të fundit të përputhen me seksionet minimalë në tabelën e mëposhtme:
Tensioni Gjatësia e kabullit Seksioni
| 220 – 240 V / 50 Hz deri 40 m | 1,0 mm | ? |
| 220 – 240 V / 50 Hz deri 60 m | 1,5 mm | ? |
| 220 – 240 V / 50 Hz deri 100 m | 2,5 mm ^2 |
Shpejtësia minimale: 1,0 mm² kabblo, 10 amperë 250 volt AC.
1. Nëse kordoni elektrik ështlë i dëmluar, ai duhet të zëvendësohet nga Qendra e Shërbimit e Miratuar Husqvama UK Ltd ose persona të kualifikuar në mönyrë të ngjashme për të shmangur një rezik.
2. Përdorni vetëm kabilo zgjatues të cilët janë parashikuar posaçërisht për përdorim në ambient të jashtëm dhe që përputhen me një nga specifikimet e mëposhtme: Gomë normale (60245 IEC 53), PVC normale (60227 IEC 53) ose PCP normale (60245 IEC 57).
Trajnimi
a) Lexoni me kujdos manualin o përdorimit. Familjari zohuni mo pjosën konfiguruese dhe me përdorimin e saktë të makinerisë.
b) Mos i lejoni kurrë fémijët ose personat e tjerë që nuk e njohin manualin e përdorimit të përdorin korrësen e barit. Përcaktimet vendore mund të përcaktojnë moshën minimale të përdoruesit.
c) Mos korni kurrë nëse në afërsi gjenden persona, sidomos fëmijë ose kafshë.
d) Kushtoni vëmendje faktit që drejtuesi i makinerisë ose përdoruesi éshte përgjegjës për aksidente me persona të tjerë ose me pronën e tyre.
Masat përgatitore
a) Gjatë përdorimit të makinerisë duhet të përdoren gjithmonë képucë të forta dhe pantallona të gjata. Mos e përdorni asnjëherë makinerinë i zbathur ose me sandale të lehta. Mënjanoni mbajljen e robave të gjera ose rrobat me litarö oso mipa që varen.
b) Kontrolloni terrenin nõ të cilin do të põrdoret makineria dhe largoni të gjitha objektet të cilat mund të kapen dhe mund të hidhen nga makineria.
c) Para përdorimit duhet kryer gjithmonë një kontroll vizual nèse thikat prerèse, bulonat fiksues che e gjithë njésia prerèse éshtë e konsumuar apo e dëmtuar. Thikat prerèse ose bulonat fiksues të konsumuara ose të dëmtuara, për mênjanimin e një mosbalancimi lojohen të ndàrohen votëm si komplet. Tabelat e konsumuara ose të dëmtuara udhêzuese duhen zèvendésuar.
d) Para përdorimit duhen kontrolluar gjithmonë për shenja dëntimesh ose konsumi kabulli i ushqimit dhe kabulli zgjatus. Nëse kabulli dëmtohet gjatë përdorimit, duhet që ai të shkëputet menjëherë nga mjeti i furnizimit me onorgi. MOS E PREKNI KABULLIN PARA SE TË SHKÈPUTET NGA RRJETI. Mos e përdomi makinerinë nëse kabulli është i konsumuar ose i dëmtuar.
Përdorimi
a) Korni vetem diten ose me ndriçim të mirë artificial.
b) Nëse është e mundur duhet mënjanuar përdorimi i pajisjes në bare të lagur.
c) Kushtoni gjithmonë vëmendje qëndrimit të mirë në shpate.
d) Udhëhigeni makinerinë me shpejtësinë e hapit.
e) Korni diagonal me shpatin, asnjëherë lartë ose poshtë.
f) Tregohuni tepër i kujdesshëm nëse ndryshoni drejtimin e udhëtimit në shpat.
g) Mos korni në shpate tepër të pjerrët.
h) Tregohuni tepër të mezikshëm kur memmi kthesën me komësen e barit ose kur e tërhiqni atë afër vetes tuaj.
i) Ndaloni thikën(at) prerëse, nëse korrësja e bant duhet të anohet për ta transportuar mbi sipërfaqe të tjera jo me barë dhe nëse korrësja e bait lëvizet nga sipërfaqa që duhet komur për te një vend tjetër ose anasjelitas.
j) Mos e përdorni kurrë korësen e barit me mekanizma mbrojtës ose zgarë mbrojtëse të dëmtuar ose pa qenë montuar mekanizmat mbrojtës, p.sh. llamarinat mbrojtëse dhe / ose mekanizmi i kapjes së barit.
k) Startojeni ose aktivizojeni me kujdes çelësin e ndezje, në përputhje me udhëzimet e prochuesit. Kushtoni vëmendje distancës së mjaftueshme të këmbëve kundrejt thikës(ave) prerëse.
I) Gjatë startit ose ndezjes së motorit nuk lejohet që komësja e barit të jetë e anuar, pëvreç rastit kur komësja e barit duhet të ngrinhet gjatë procesit. Në këtë rast anojeni ate deri në atë deri aty ku është e nevojshme dhe ngrini lartë vetëm anën e drejuar nga përdoruesi.
m) Mos e startoni motorin nèse keni qëndruar para kanalit të nxjerrjes.
n) Mos i fusni asnjëherë duart ose këmbët pranë ose poshtë pjesëve që rotullohen. Gëndroni gjithmonë larg vrimës së nxjenjes.
o) Mos e ngrini ose mos e mbani kurrë në krah një korrëse bari me motor të ndezur.
p.) Fikni motorin dhe higeni spinën nga priza. Sigurohuni që të gjitha pjesët e lëvizshme kanë ndaluar plotësisht:
- gjithmonë kur largoheni nga komësja e barit;
- para se të zhollokoni bilokimet ose zënien e kanalit të nxjemjes;
- para se ta kontrolloni, pastroni korrësen e barit ose të kryeni punime në të;
- nèse u godit një trup i huaj. Kërkoni për dëntime te korrësja e barit dhe kryeni riparimin e domosdoshëm para se ta startoni përsëri atë dhe të punoni me korrësen e barit.
Nëse korrësja e barit fillon që të dridhet me forcë, është e domosdoshme që të bëhet një kontroll i menjëhershëm:
- körkoni për dëntime;
- realizoni riparimet e nevojshme të pjesëve të dëmtuara;
- kujdesuni qè tè githa dadot, bulonat dhe vidat tè jenë shtrënguar.
Mirëmbajtja dhe magazinimi
a) Kujdesuni që të gjitha dadot, bulonat dhe vidat të jenë të shtrënguara dhe që pajisja të jetë në një gjendje të sigurt pune.
b) Kontrolloni rregullisht mekanizmin e kapjes sê barit për konsum ose humbje të attësisë sê funksionimit.
c) Për arsye sigurie zëvendësoni pjesët e konsumuara ose të dëmtuara.
d) Kushtoni vëmendje faktit që te makinentë me disa thika prerëse lëvizja e një thike prerëse mund të shkaktojë motullimin e thikavo të tjera.
e) Kushtoni vëmendje gjatë konfigurimit të makinerisë që të mos ju ngecin gishtat ndërmjet thikave të lëvizshme të prerjes dhe pjesõve që nuk lëvizin të makinerisë.
f) Lëreni motorin të ftohet para se ta dërgoni makinerinë në vendin ku e ruani.
g) Kushtoni vëmendje faktit gjatë mirëmbajtjes së thikave prerëse që edhe atëherë kur burimi i ushqimit është i fikur, thikat prerëse mund të lëvizin.
h) Përdorni vetëm pjesë këmbimi dhe aksesorë original.
Këshilla sigurie shtesë
Siguria elektrike
RREZIK! Pushim zemre!
Gjatë punës, ky produkt gjeneron një fushë elektromagnetike. Në kushte të caktuara, kjo fushë mund të ndikojë mbi mënyrën e funksionlmit të implantateve mjekësore aktive ose paslive. Për të përjashtuar rrezikun e situatave që mund të shkaktojnë plagosje të rënda ose vdekjeprurëse, personat me një implantat mjekësor duhet që para përdorimit të këtlj produkti të konsultohen me mjekun e tyre dhe prodhue-sin e implantatit.
Kontrolloni para përdorimit kabullin për shenja dëmtimesh ose vjetërimi. Nëse zbulohet që kabloja ështö e dëmtuar, dõrgojeni produktin nõ njõ Qøndër Shõrbmi të Autorizuar dhe zëvendësojeni kabllon.
Mos e përdomi produktin nëse kabllot elektrike janë të dëmtuar ose të konsumuar. Shkëputeni kabullin menjëherë nga fumizimi me energij elektrike, nëse kabulli është i prerë ose është dëmtuar izolimi. Prekeni kabullin elektrik vetëm atëherë nëse është shkëputur furnizimi me energij elektrike. Mos i riparoni kabllot e prera ose të dëmtuara. Zëvendësojoni ato me të rinj.
Kabulli zgjatues për tu përdorur duhet që të lirohet. Kabujt e grumbulluar mund të mbinxchen dhe të ulin performancön e korröses sö bart.
Mbajeni kabullin zgjatues larg me produktin. Punoni gjithmonë larg nga burimi me onergji elektrike, duke korrur sa andej kõndoj pa lõvizur në rreth.
Mos e tërhiqni kabullin mbi objekte të mprehta.
Përpara se të hiqni prizën e kabillos, apo të kabillos zgjatuese, fikeni gjithnjë më parë mymën elektrike.
Fikni gjithmonë furnizimin me energji elektrike para heqjes spinës, kabullit ose kabullit zgjatues. Mos riparoni asnjëherë një kabull të dëmtuar, Zëvendësojeni atë me një të ri. Përdomi vetëm një kabull këmbimi original.
Grumbullojeni gjithmonë me kujdes kabullin dhe mënjanoni përthyerje.
Mos e mbani kurrë në kabull produktin.
Mos e těrhigni kabullin për të shkëputur spinën.
Përdoreni produktin vetëm me tensionin alternativ të rrjetit të energjisë elektrike të dhënë në tabelën e tipit.
Produktet tona në përputhje me EN 60335 janë dyfish të izoluar. Mos lidhni masë në një piesë të produktit.
Kontroloni sektorin e punës për kabuj të fshehur.
Mos e përdomi produktin për mirëmbajtjen e pelligjeve ose në afërsi të ujit.
Siguria personale
RREZIK! Rreziku i mbytjes!
Pjesët e vogla mund të gëllitetet me lehtësi. Për shkak të qeseve plastike ekziston rreziku l mbytjes për fëmljë të vegjël. Mbajini larg fëmljët e vegjël gjatë montimit.
Para magazinimit ose mirëmbajtjes, lëreni korësen e barit të ftohet të paktën 30 minuta.
Kur blokohet elementi i prerjes, ndalojeni produktin dhe kontrollojeni.
Mos e anoni makinerinë në drejtimin e përdoruesit.
Mos lëvizni mbrapa.
Qëndroni vigilent gjatë operimit.
Mos e përdorni produktin kurrë në vende në të cilat ekziston reziku i shpërthimit.
Mos e përdorni produktin kur jeni të lodhur, të sëmurë ose nën ndikimin e alkoolit, ilapeve ose medikamenteve ose kur jeni të raskapitur.
Mënjanoni mbingarkesën e korrëses së barit.
Mbaní doreza, képučé kunder rřeshqitjes dhe mbrojtése shikimi.
Mos e përdomi produktin në ambient të lagesht.
Mos përdomi bar të lagur.
Mos e zbërtheni produktin përtej gjendjes në të cilën ju është lëvruar.
Startojeni korrësen e barit vetëm me dorezë të montuar vertikalisht
Mos i përdomi dorezat e ndezjes në mënyrë alternative.
Përdorini me kujdes dorezat.
Fikja e sigurisë
Motori është i mbrojtur me një fikje sigurie, e cila aktivizohet nëse thika bilokohet ose motori është i mbingarkuar. Në këtë rast ndaloni produktin dhe shkëputeni nga fumizimi me energij elektrike. Fikja o sigurise rikthehet përsëri në gjendjen fillestare, vetëm nëse lëshoni levën start / stop. Largoni të gijtha pengesat dhe prisni disa minuta deri së fikja e sigurise të tkhehet në gjendje fillestare para se të vazndoni me përdorimin e produktit.
2. MONTIMI
RAEZIK! Plagosje!
Brezik plagosjeje për shkak të prerjeve nëse produkti startohet pa vëmendje.
→ Prisni deri sa të ketë ndaluar thika, shkëputeni produktin nga furnizimi me energji elektrike dhe vishni doreza para se ta montoni produktin.
Montimi i tubit të poshtëm [Fig A1]:
-
Shtyni fundin e tubit të poshtëm ① në folenë e tubit të kasës ②.
-
Fiksojeni tubin e poshtëm ① në kasë ②, duke shtypur vidat e fiksimit ③ me presion nëpërmjet vrimave në fundin e tubit ① dhe kasë ②.
-
Përsëritni në anën tjetër.
KËSHILLË: Nëse, gjatë fiksimit të tubit në kasë, shfaqet një problem me vidën e fiksimit, nxirreni me kujdes vidën e fiksimit dhe përsëritni hapat e përshkruara 1 deri 3.
Montimi i qafës së sipërme [Fig A2 / A3]:
- Sigurohuni që tubi i sipërm ④ është i pozicionuar korrekt dhe që butoni i kycjes ⑤ në kutinë e terminaleve tregon lart.
- Sigurohuni që tubi i sipërm ④ dhe tubi i poshtëm ① janë të orientuar korrekt mbi njëri-tjetrin.
- Vendosni dadon në butonin e tubit ⑥ (nëse është e nevojshme).
-
Vendosini vidat ⑧, rondelat ⑦, dhe butonat e tubit ⑥ në tubat ①/④ në pozicionin e duhur.
-
Fiksojini kabllot ⑨ me fashetat e dërguara në setin e livrimit ⑩ në tubat ①/④. Kujdesuni që kabloja ⑨ të mos ngecë midis tubit të sipërm ④ dhe tubit të poshtëm ①.
3. PËRDORIMI
BAEZIK! Plagosje!
Brezik plagosjeje për shkak të prerjeve nëse produkti startohet pa vëmendje.
→ Prisni deri sa thika të ketë ndaluar, shkëputeni produktin nga furnizimi me energji elektrike dhe vishni doreza para se ta konfiguroni ose ta transportoni produktin.
Lidhja e korrëses së barit me rrjetin e energjisë elektrike [Fig 01/02]:
RAEZIK! Goditja elektrike!
Pët të evituar dëmtime në kabllon zgjatuese ⑪, kablloja zgjatuese ⑪ duhet të futet në mbrojtësen e kabllos ①.
→ Para fillimit të punës futeni kabullin zgjatues ^11 në siguresën e kabullit Ⓗ.
- Lidhni kabllon e zgjatuse femër ⑪ me bashkuesin në anën e pasme tëkutisë së çelësave ⑫.
- Bëni një lak me kabullin zgjatues ⑪, futeni lakun në siguresën e kabullit ⑤ dhe shtrëngojeni lakun.
- Lidheni kabullin zgjatues ⑪ në një prizë 230-V të rrjetit të energjisë elektrike.
Pozicionimi i lartësisë së prerjes [Fig 03/04/05]:
KUNDES! Mos përdorni më shumë se 3 distancues lartësïe 18. Distancuesit e lartësisë 18 duhet të mon tohenvetëm midis thikës 14 dhe ventilatorit 15. Mos i montoni distancuesit e lartësisë 19 midis thikës 14 dhe bulonit të thikës 16.
- Për të zhvidhosur bulonin e thikës ⑯, mbajeni fort ventilatorin ⑮ dhe lironi bulonin e thikës ⑯ me çelësin e vidave ⑰ të dërguar në setin e livrimit.
- Hiqni bulonin e thikës ⑯, thikën ⑭, distancuesit e lartësisë ⑬ dhe ventilatorin ⑮.
- Inspektoni për dëmtim dhe pastroni si të jetë e nevojshme.
- Vendosni ventilatorin ⑮ në produkt. Sigurohuni që ventilatorit ⑯ është vendosur plotësisht dhe vrima e ventilatorit është në një vijë me vrimën e filetuar.
- Vendosni distancuesit e lartësisë ^13 në ventilator ^15 . Sa më lartë prerja – më pak distancues Sa më e ulët prerja – më shumë distancues Sigurohuni gë stafat janë vendosur në vrima.
- Pozicionojeni thikën ⑭ me vrimat në formë D mbi mbajtësit e distancës ⑮ për lartësinë e prerjes. Sigurohuni, gë kunjat gëndrojnë në vrimat e thikës.
- Vendosni bulonin e thikës ⑯ në vrimën qendrore të thikës⑭.
- Shtrëngojeni me dorë thikën ⑯ në drejtim orar.
- Mbajeni fort ventilatorin ⑮ dhe shtrëngojini bulonin e thikës ⑯ me çelësin ⑰ e furnizuar.
Pozicioni i punës:
Nuk nevojitet rregullim për ta vendosur dorezën në pozicionin e punës. Thjeshtë, tërhiqni poshtë nga pozicioni i përparmë ose lart nga pozicioni i poshtëm, derisa doreza të gjendet në pozicionin më komod të punës.
Ndezja e korrëses [Fig 06/07]:
RAEZIK! Plagosje!
Ekiston rreziku i plagosjes nëse produkti nuk ndalon me lëshimin e levave të startit.
→ Mos i anashkaloni mekanizmat e sigurisë ose çelësat. Për shembull mos i fiksoni levat e startit në dorezë.
Start:
Produkti është i pajisur me një mekanizëm sigurie që përdoret me dy duar (doreza e startit ⑱ dhe bblokuesi i sigurisë⑤), që pengon një ndezje të padëshiruar të produktit.
Disponohen dy leva të startit ⑱. Njëra nga të dyja duhet të përdoret për nisje.
-
Shtypeni billokuesin e sigurisë ⑤ me një dorë dhe me dorën tjetër tërhiqni levën e startit ⑱. Korrësja starton.
-
Lëshojeni billokuesin e sigurisë ⑤.
Për të evituar që një unazë të pritet në bar dhe për të hequr mbetje të barit, anojeni lehtë korrësin. Kur korrësja e barit të ketë arritur shpejtësinë e plotë, uleni atë butë mbi bar.
Stop:
→ Lëshojeni levën e startit ^18 . Korrësja ndalon.
Këshilla për përdorimin e korrëses [Fig 08]:
Kormi dy herë në javë gjatë stinës së rritjes.
Bari do të vuajë më shumë nëse më shumë se një e treta e gjatësisë së tij pritet menjëherë.
Për rezultatet më të mira korni skajin e jashtëm të lëndinës në fillim në drejtim orar.
Filloni të kornni skajin e lëndinës më të afërt me pikën e energjisë. Kështu që kabloja është shtruar në lëndinën që keni prerë.
Për rezultatet më të mira të prerjes kormi në vija të drejta me një mbivendosje prej afro 8 – 10 cm në secilën kalim me korrëse.
Mos e mbingarkoni korrësen. Korrja e barit të gjatë dhe të trashë mund të bëjë që shpejtësia e motorit të bjërë dhe do të dëgjoni nëë ndryshim nëz hurmën e motorit. Nëse shpejtësia e motorit bie, ju mund ta mbingarkoni korrësen, çka mund të shkaktojë dëmtim. Kur kormi bar të gjatë dhe të trashë, pritni në fillim me setin e lartësisë së prerjes më të lartë për të ndihmuar në reduktimin e ngarkesës. Shin Pozicionimi i lartësisë së prerjes.
4. MIRËMBAJTJA
RAEZIK! Plagosje!
Brezik plagosjeje për shkak të prerjeve nëse produkti startohet pa vëmendje.
→ Prisni deri a thika të ketë ndaluar, shkëputeni produktin nga furnizimi me energji elektrike dhe vishni doreza para se ta mirëmbani produktin.
Pastrimi i korrëses:
RREZIK! Plagosje!
Brezik plagosje dhe rreziku i dëmtimit të produktit.
→ Mos e pastroni produktin me ujë ose me rrëke uji (sidomos rrëke uji me presion të lartë).
→ Mos pastroni me kimikate, përfshirë benzinën ose solventët. Disa prej tyre mund të shkatërrojnë pjesë të rëndësishme prej plastike.
Hapësirat e ajrimit duhet të jenë gjithmonë të pastra.
Pastrimi i pjesës së poshtme të korrëses [ Fig M1 ]:
Pjesa e poshtme pastrohen më lehtë direkt pas korrjes.
-
Vendoseni korrësen me kujdes në anë.
-
Pastrojeni anën e poshtme ⑱, duke larguar mbetjet e barit me një çelës vidash/vegël kruese ⑲.
-
Pastrojeni, thikën ⑭ dhe ventilatorin ⑮ me një furçë të butë (mos për- dorni objekte të mprehta).
Pastrimi i anës së sipërme të korrëses [Fig M2]:
-
Pastrojeni pjesën e sipërme me një leckë të thatë.
-
Pastroni hyrjet e ajrit (20) me furçë të butë (mos përdorni objekte të mprehta).
5. MAGAZINIMI
Nxjerrja jashtë funksionimit:
Produkti duhet të ruhet në vende jo të aksesueshme nga fëmijët.
- Shkëputeni produktin nga furnizimi me energji elektrike.
- Pastroni korrësen (shih 4. MIRËMBAJTJA).
- Ruajeni korrësen në një vend të thatë, të mbyllur dhe të sigurt kundrejt ngricave.
Ka dy pozicione për magazinimin e korrëses:
- Pozicioni i magazinimit i shtrirë [Fig S4]
- Pozicioni i magazinimit në mur [ Fig S5 ]
KëSHILLË: Në rastin e magazinimit në mur, vareni korrësen gjithmonë në seksionin tërthor të tubit të poshtëm①.
Palosja e tubit [Fig S1/S2/S3/S4/S5]:
- Ngrini tubat ①/④ rreth 5 cm dhe mbajini në këtë pozicion.
- Për t'i shkyçur shtypni njëkohësisht nga të dyja anët nga brenda tubin e poshtëm ①.
- Për pozicionin e magazinimit i shtrirë: rrotulloni tubat ①/④ përpara.
Ose:
Për pozicionin e magazinimit në mur: rotulloni tubat ①/④ prapa.
- Lironi butonat e tubit ⑥ dhe paloseni tubin e sipërm ④. Sigurohuni që kabilloja të mos ngecë midis tubit të sipërm dhe të poshtëm.
6. NDREQJA E GABIMEVE
RAEZIK! Plagosje!
Brozik plagosjeje për shkak të prerjeve nëse produkti startohet pa vëmendje.
→ Prisni deri sa thika të ketë ndaluar, shkëputeni produktin nga furnizimi me energji elektrike dhe vishni doreza para se të riparoni defektin e produktit.
Ndërrimi i thikës:
RAEZIK! Plagosje!
Rrezik plagosje me prerje nëse thika rrotullohet e dëmtuar, e deformuar, me mosbalancim ose me tehe prerje të thyera.
→ Mos e përdorni korrësen me thikë të dëmtuar ose të deformuar, thikë me të çekuilibruar ose me tehe të thyer.
→ Mos e mprihni thikën.
Pjesët e këmbimit FLYMO disponohen nga shitësi FLYMO ose nga shërbimiFLYMO.
Përdorni vetëm thikë originale FLYMO:
FLYMO Thikë zëvendësuese për 30 cm: Nr. i refencës FLY094 Nr. i pjesës 529370590
FLYMO Thikë zëvendësuese për 33 cm: Nr. i refencës FLY095 Nr. i pjesës 529370790
FLYMO Thikë zëvendësuese për 36 cm: Nr. i refencës FLY096 Nr. i pjesës 529370890
→ Zëvendësojeni thikën (shih 3. PËRDORIMI Pozicionimi i lartësisë së prerjes).
Probleml Shkaku I mundshëm Ndlhma
| Korrësja nuk starton | Kabilloja e korrentit është e shkëputur ose e dëmtuar. | → Lidhni kabilon e korrentit ose nëse nevojitet, zëvendësojeni. |
| Motori është bblokuar. | → Largoni pengesën. | |
| Motori është I bblokuar dhe shkakton një zhurmë | Motori është bblokuar. | → Largoni pengesën. |
| Lartësia e prerjes është tepër e ulët. | → Konfiguroni një lartësi më të madhe prerje. | |
| Zhurma të mëdha, korrësja rrapëllin | Vidat në motor, tek fiksueset ose në kasën e korrëses janë liruar. | → Shtreŋojini vidat nga një shitës të autorizuar me kontratë. |
| Korrësja nuk punon mlrë dhe dridhet shumë | Thika është e dëmtuar / e konsumuar ose mbajtësja e thikës është liruar. | → Zëvendësojeni thikën. |
| Thika është tepër e ndotur. | → Pastroni korrësen (shih 4. MIRËMBAJTJA). Nëse problemi nuk ndrejet, zëvendësojeni thikën. | |
| Barl nuk është prerë pastër | Thika është e pamprehur dhe e dëmtuar. | → Zëvendësojeni thikën. |
| Lartësia e prerjes është tepër e ulët. | → Konfiguroni një lartësi më të madhe prerje. |
Problemi Shkaku i mundshëm Ndihma
| Pluskim i keq | Korrësja është e ndotur. | Pastrojeni pjesën e poshtme të korrëses. |
| Lartësia e prerjes është tepër e ulët. | Konfiguroni një lartësi më të madhe prerje. | |
| Ventilatori është i dëmtuar. | Kontrolloni ventilatorin dhe zëvendësojeni. | |
| Nëse pluskimi i keq vazhdon më tej, drejtojuni qendrës së servisit lokale të autorizuar. | ||
Për çdo funksionim të keq ju lutem kontaktoni Husqvarna UK Ltd. Customer Service. [Shërbimin e klientit]. Riparimet duhet të ndërmerren vetëm nga sektori i shërbimeve të Husqvarna UK Ltd ose një specialist i miratuar nga FLYMO.
- TË DHËNAT TEKNIKE
| Korrëse e barit elektrike Hover | Njësla | Vlera 9704825-xx (30 cm) | Vlera 9704828-xx (33 cm) | Vlera 9704829-xx (36 cm) |
| Fuqla nominale | W | 1700 | 1700 | 1800 |
| Tensionl I rrjetit | V | 230 | 230 | 230 |
| Frekuenca e rrjetit | Hz | 50 | 50 | 50 |
| Numri i xhirove të thikës | Xh/min | 4200 | 4200 | 4200 |
| Gjerësla e prerjes | cm | 30 | 33 | 36 |
| Konfiguriml I lartëslsë së prerjes (4 pozicione) | mm | 10 – 30 | 10 – 30 | 10 – 30 |
| Pesha | kg | 6,7 | 6,7 | 6,9 |
| Nivell I preslonit akustik L_pA^1) Pasiguria k_pa | dB (A) | 833,0 | 833,0 | 803,0 |
| Nivell i fuqlsë akustike L_WA^2i :I matur /I garantuarPasiguria k_WA | dB (A) | 92 / 931,0 | 91 / 910,3 | 91 / 932,0 |
| Dridhja dorë-krah a_dhw^1) Pasiguria k_dhw | m/s ^2 | < 2,51,5 | < 2,51,5 | < 2,51,5 |
Procesi i matjes në përputhje me: ^1 EN 60335-2-77 ^2 RL 2000/14/EC / S.I. 2001 No.1701
KÉSHILLÉ: Vlera e dhënë e vibrlmít të emetuar u mat në përputhje me një procedurë të normuar kontrolli dhe mund të përdoret për krahasimin e veglave elektrike me njëra-tjetrën. Kjo vlerë mund të përdoret edhe për vierësimin para-kspozlmít. Vlera e vibrlmít të emetuar mund të varlojë gjatë përdorlmít vetjak të sktrike.
Ju lutemi, nëse nevojitet drejtojuni autoritetit të fumizimit, që pajisja të lidhet vetë me një ushqim me një rezistencë jo më të madhe se 0,354 Ö. Rezistenca maksimale e sistemit e lejuar në pikën e ndërfaqes së ushqimit të përdoruesit ështlë në përputhje me vlerën e testlit të SimpliGlide 300V.
- AKSESORË
| FLYMO thikë zëvendësuese për 30 cm | Thika është e pamprehur dhe e dëmtuar. | Nr. i refencës FLY094 Nr. I pjesës 529370590 |
| FLYMO thikë zëvendësuese për 33 cm | Thika është e pamprehur dhe e dëmtuar. | Nr. i refencës FLY095 Nr. i pjesës 529370790 |
| FLYMO thikë zëvendësuese për 36 cm | Thika është e pamprehur dhe e dëmtuar. | Nr. i refencës FLY096 Nr. I pjesës 529370890 |
9. SERVISI/GARANCIA
Servisi:
Ju lutemi kontaktoni në adresë në pjesën e pasme.
Deklarata e garancisë:
Në rastin e një pretendimi për garanci, nuk keni detyrime financiare për shërbimet e përfituara.
Për të gjithë produktet e reja originale FLYMO, Husqvarna UK Ltd. jep 2 vjet garanci nga data e blerjes së parë nga tregtari, nëse produktet janë përdorur ekskluzivisht në sektorin privat. Kjo garanci e prodhuesit nuk vlen produkte të blera nga një treg dylësor. Kjo garanci i referohet të gjitha defekteve kryesore të produktit, të cilat mund të provohen se janë shkaktuar për shkak të gabimeve të materialit ose në fabrikim. Kjo garanci pëmbushet duke ofruar një produkt zëvendësues tërësisht funksional ose duke riparuar produktin defektiv që na dërgohet falas; ne ruajmë të
drejtën të zgjedhim midis këtyre dy mundësive. Ky shërbim u nënshtrohet dispozitave të mëposhtme:
- Produkti éshtë përdorur për qëllimin e synuar sipas rekomandimeve në udhëzimet e punës.
- As blerësi dhe as një palë e tretë nuk janë përpjekur ta hapin apo ta riparojnë produktin.
- Për operim janë përdorur vetëm pjesë këmbimi dhe konsumimi originale FLYMO.
- Paraqitja e kuponit tatimor.
Garancia nuk përfshin konsumimin normal të pjesëve dhe komponentëve (për shembull në thika, në pjesët e fiksimit të thikave, turbina, mjete ndriçimi, rripa trapezoidalë dhe rripa të dhëmbëzuar, helika, filtra ajri, kandela), ndryshimet optike, si dhe pjesët e konsumimit dhe përdorimit.
Garancia e prodhuesit kufizohet në dërgesën zëvendësuese dhe riparimin pas kushteve të sipërpërmendura. Pretendime të tjera kundër nesh si prodhues, si p.sh. për zhdëmtim, nuk mbulohen nga garancia e prodhuesit. Kjo garanci e prodhuesit nuk prek të drejlat ligjore dhe kontraktuale ekzistuese për garancinë kundrejt tregtarit /shitësit.
Garancia e prodhuesit éshtë objekt i së drejtës të Republikës Federale të Gjermanisë.
Kur bëhet fjalë për një rast garancie, luterni, dërgojeni produktin me defekt së bashku me një kopje të kuponit latimor dhe përshkrimin e gabimit, me pullën e mjaftueshme, në adresën e servisit FLYMO.
Pjesët e konsumit:
Thika éshtë material konsumi dhe nuk përfshihet në garanci.
10. ASGJËSIMI
Asgjësimi i korrëses:
(sipas Direktivös 2012/19/BE / S.I. 2013 nr.3113)
Produkti nuk lejohet të asgjësohet me mbetjet normale të shtëpisë. Ai duhet të asgjësohet në përputhje me rregulloret lokale të mbrojtjes së mjedisit.
ME RËNDËSI!
→ Asgjësojeni produktin nëpërmjet qendrës tuaj vendore të grumbullimit dhe riciklimit.
et Elektriline hover-muruniiduk
- OHUTUS 97
- MONTAAŽ 98
- KÄSITSEMINE 99
- HOOLDUS 99
- HOIULEPANEK 99
- TÖRGETE KÖRVALDAMINE....100
- TEHNILISED ANDMED....100
- LISATARVIKUD 100
- TEENINDUS/GARANTII 100
- KASUTUSELT KÖRVALDAMINE.... 101
