| Tipo di prodotto | Tagliaerba elettrico hover |
| Marca | Flymo |
| Modello | SimpliGlide 300 |
| Larghezza di taglio | 30 cm |
| Regolazione altezza di taglio | 4 posizioni, da 10 a 30 mm |
| Potenza nominale | 1700 W |
| Tensione di alimentazione | 230 V / 50 Hz |
| Velocità di rotazione della lama | 4200 giri/min |
| Peso | 6,7 kg |
| Livello di pressione acustica (LpA) | 83 dB(A) (incertezza 3,0 dB) |
| Livello di potenza acustica (LwA) misurato/garantito | 92 / 93 dB(A) (incertezza 1,0 dB) |
| Vibrazione mano-braccio (ah) | < 2,5 m/s² (incertezza 1,5 m/s²) |
| Dispositivo di sicurezza | Doppia sicurezza (leva di avviamento e blocco) |
| Alimentazione | Elettrica con filo (prolunga esterna) |
| Tipo di cavo raccomandato | Prolunga esterna, sezione minima 1,0 mm² fino a 40 m |
| Funzione principale | Taglio del prato per giardini privati |
| Manutenzione | Pulizia dopo l'uso, non usare acqua né solventi |
| Rimessaggio | Al riparo dal gelo, asciutto, due posizioni (sdraiata o contro il muro) |
| Garanzia | 2 anni (produttore) |
| Ricambi | Lama di ricambio FLYMO FLY094 (30 cm) |
Domande frequenti - SimpliGlide 300 FLYMO
Domande degli utenti su SimpliGlide 300 FLYMO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tosaerba in formato PDF gratuitamente! Trova il tuo manuale SimpliGlide 300 - FLYMO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SimpliGlide 300 del marchio FLYMO.
MANUALE UTENTE SimpliGlide 300 FLYMO
it Istruzioni per l'uso
Rasaerba elettrico Hover
it Rasaerba elettrico Hover
| 1. SICUREZZA | 36 |
| 2. MONTAGGIO | 37 |
| 3. UTILIZZO | 37 |
| 4. MANUTENZIONE | 38 |
| 5. CONSERVAZIONE | 38 |
| 6. ELIMINAZIONE DEI GUASTI | 38 |
| 7. DATI TECNICI | 39 |
| 8. ACCESSORI | 39 |
| 9. SERVIZIO/GARANZIA | 39 |
| 10. SMALTIMENTO | 39 |

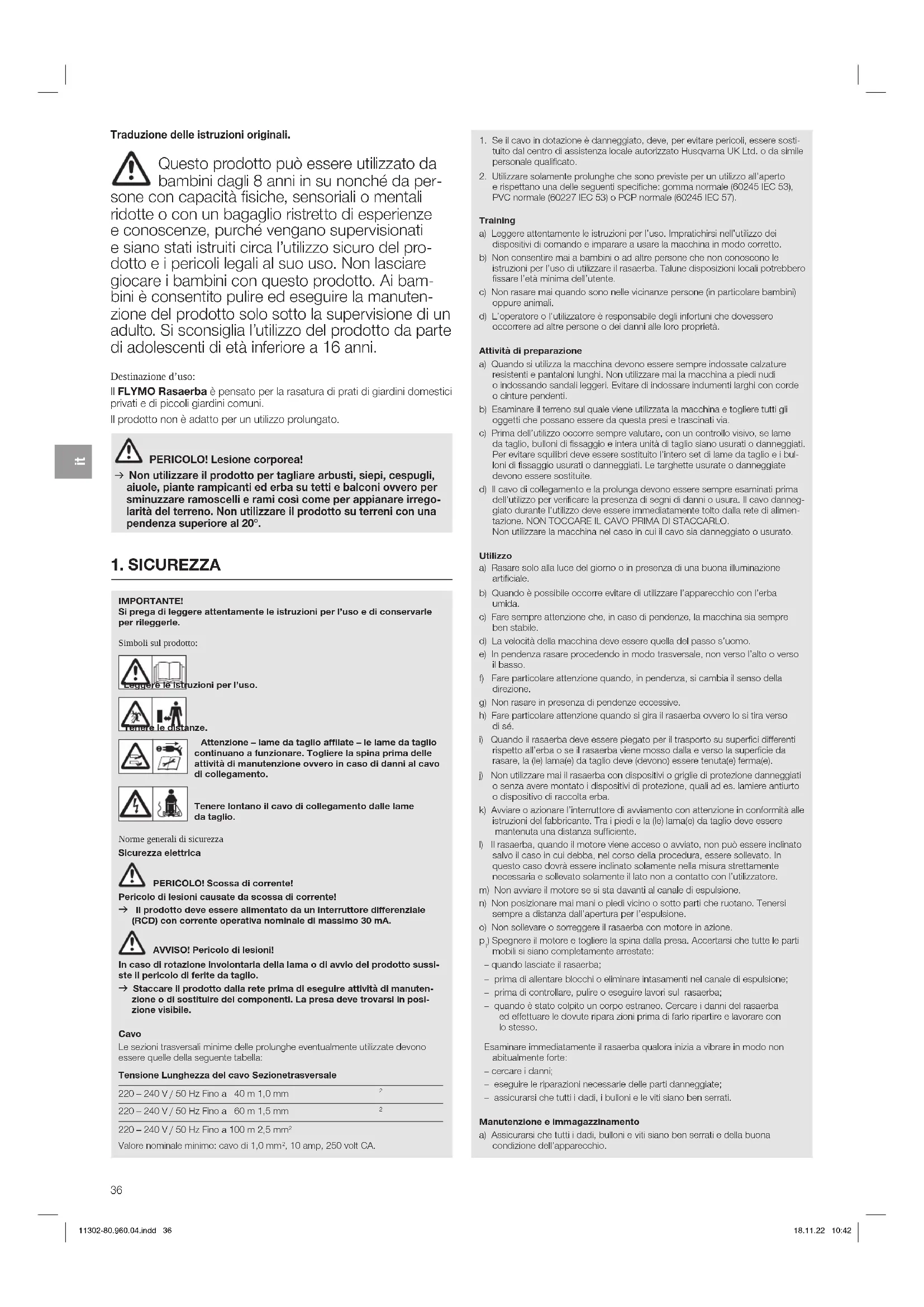

Traduzione delle istruzioni originali.
Questo prodotto può essere utilizzato da bambini dagli 8 anni in su nonché da persone con capacità fisiche, sensoriali o mentali ridotte o con un bagaglio ristretto di esperienze e conoscenze, purché vengano supervisionati e siano stati istruiti circa l'utilizzo sicuro del prodotto e i pericoli legali al suo uso. Non lasciare giocare i bambini con questo prodotto. Ai bambini è consentito pulire ed eseguire la manutenzione del prodotto solo sotto la supervisione di un adulto. Si sconsiglia l'utilizzo del prodotto da parte di adolescenti di età inferiore a 16 anni.
Destinazione d'uso:
Il FLYMO Rasaerba è pensato per la rasatura di prati di giardini domestici privati e di piccoli giardini comuni.
Il prodotto non è adatto per un utilizzo prolungato.
PERICOLO! Lesione corporea!
→ Non utilizzare il prodotto per tagliare arbusti, siepi, cespugli, aiuole, piante rampicanti ed erba su tetti e balconi ovvero per sminuzzare ramoscelli e rami così come per appianare irregolarità del terreno. Non utilizzare il prodotto su terreni con una pendenza superiore al 20°.
1. SICUREZZA
IMPORTANTE!
Si prega di leggere attentamente le istruzioni per l'uso e di conservarle per rileggerle.
Simboli sul prodotto:
Leggere le istruzioni per Fuso.
Teneré le distanze.
Attenzione – lame da taglio affiliate – le lame da taglio continuano a funzionare. Togllere la spina prima delle attività di manutenzione ovvero in caso di danni al cavo di collegamento.
Tenere lontano il cavo di collegamento dalle lame da taglio.
Norme generali di sicurezza
Sicurezza elettrica
PERICOLO! Scossa di corrente!
Pericolo di lesioni causate da scossa di corrente!
→ Il prodotto deve essere alimentato da un interruttore differenziale (RCD) con corrente operativa nominale di massimo 30 mA.
AVVISO! Pericolo di lesioni!
In caso di rotazione Involontaria della lama o di avvio del prodotto sussiste il pericolo di ferite da taglio.
→ Staccare il prodotto dalla rete prima di eseguire attività di manutenzione o di sostituire dei componenti. La presa deve trovarsi in posizione visibile.
Cavo
Le sezioni trasversali minime delle prolunghe eventualmente utilizzate devono essore quelle della seguente tabella:
Tensione Lunghezza del cavo Sezionetrasversale
| 220 – 240 V / 50 Hz Fino a 40 m 1,0 mm | ^2 |
| 220 – 240 V / 50 Hz Fino a 60 m 1,5 mm | ^2 |
| 220 – 240 V / 50 Hz Fino a 100 m 2,5 mm^2 Valore nominale minimo: cavo di 1,0 mm^2 , 10 amp, 250 volt CA. | |
- Se il cavo in dotazione è danneggiato, deve, per evitare pericoli, essere sostituito dal centro di assistenza locale autorizzato Husqvarna UK Ltd. o da simile personale qualificato.
- Utilizzare solamente prolunghe che sono previste per un utilizzo all'aperto e rispettano una delle seguenti specifiche: gomma normale (60245 IEC 53), PVC normale (60227 IEC 53) o PCP normale (60245 IEC 57).
Training
a) Leggere attentamente le istruzioni per l'uso. Impratichirsi nell'utilizzo dei dispositivi di comando e imparare a usare la macchina in modo corretto.
b) Non consentire mai a bambini o ad altre persone che non conoscono le istruzioni per l'uso di utilizzare il rasaerba. Talune disposizioni locali potrebbero fissare l'età minima dell'utente.
c) Non rasare mai quando sono nelle vicinanze persone (in particolare bambini) oppure animali.
d) L'operatore o l'utilizzatore è responsabile degli infortuni che dovessero occorrere ad altre persone o dei danni alle loro proprietà.
Attività di preparazione
a) Quando si utilizza la macchina devono essere sempre indossate calzature resistenti e pantaloni lunghi. Non utilizzare mai la macchina a piedi nudi o indossando sandali leggeri. Evitare di indossare indumenti larghi con corde o cinture pendenti.
b) Esaminare il terreno sul quale viene utilizzata la macchina e togliere tutti gli oggetti che possano essere da questa presi e trascinati via.
c) Prima dell'utilizzo occorre sempre valutare, con un controllo visivo, se lame da taglio, bulloni di fissaggio e intera unità di taglio siano usurati o danneggiati. Per evitare squilibri deve essere sostituito l'intero set di lame da taglio e i bulloni di fissaggio usurati o danneggiati. Le targhette usurate o danneggiate devono essere sostituite.
d) Il cavo di collegamento e la prolunga devono essere sempre esaminati prima dell'utilizzo per verificare la presenza di segni di danni o usura. Il cavo danneggiato durante l'utilizzo deve essere immediatamente tolto dalla rete di alimentazione. NON TOCCARE IL CAVO PRIMA DI STACCARLO.
Non utilizzare la macchina nel caso in cui il cavo sia danneggiato o usurato.
Utilizzo
a) Rasare solo alla luce del giorno o in presenza di una buona illuminazione artificiale.
b) Quando è possibile occorre evitare di utilizzare l'apparecchio con l'erba umida.
c) Fare sempre attenzione che, in caso di pendenze, la macchina sia sempre ben stabile.
d) La velocità della macchina deve essere quella del passo s'uomo.
e) In pendenza rasare procedendo in modo trasversale, non verso l'alto o verso il basso.
f) Fare particolare attenzione quando, in pendenza, si cambia il senso della direzione.
g) Non rasare in presenza di pendenze eccessive.
h) Fare particolare attenzione quando si gira il rasaerba ovvero lo si tira verso di sé.
i) Quando il rasaerba deve essere piegato per il trasporto su superfici differenti rispetto all'erba o se il rasaerba viene mosso dalla e verso la superficie da rasare, la (e) lama(e) da taglio deve (devono) essere tenuta(e) ferma(e).
j) Non utilizzare mai il rasaerba con dispositivi o griglie di protezione danneggiati o senza avere montato i dispositivi di protezione, quali ad es. lamiere antiurto o dispositivo di raccolta erba.
k) Avviare o azionare l'interruttore di avviamento con attenzione in conformità alle istruzioni del fabbricante. Tra i piedi e la (le) lama(e) da taglio deve essere mantenuta una distanza sufficiente.
I) Il rasaerba, quando il motore viene acceso o avviato, non può essere inclinato salvo il caso in cui debba, nel corso della procedura, essere sollevato. In questo caso dovrà essere inclinato solamente nella misura strettamente necessaria e sollevato solamente il lato non a contatto con l'utilizzatore.
m) Non avviare il motore se si sta davanti al canale di espulsione.
n) Non posizionare mai mani o piedi vicino o sotto parti che ruotano. Tenersi sempre a distanza dall'apertura per l'espulsione.
o) Non sollevare o sorreggere il rasaerba con motore in azione.
p.) Spegnere il motore e togliere la spina dalla presa. Accertarsi che tutte le parti mobili si siano completamente amrestate:
- quando lasciate il rasaerba;
- prima di allentare blocchi o eliminare intasamenti nel canale di espulsione;
- prima di controllare, pulire o eseguire lavori sul rasaerba;
- quando è stato colpito un corpo estraneo. Cercare i danni del rasaerba ed effettuare le dovute ripara zioni prima di farlo ripartire e lavorare con lo stesso.
Esaminare immediatamente il rasaerba qualora inizia a vibrare in modo non abitualmente forte:
- cercare i danni;
- eseguire le riparazioni necessarie delle parti danneggiate;
- assicurarsi che tutti i dadi, i bulloni e le viti siano ben serrati.
- cercare i danni; - eseguire le riparazioni necessarie delle parti danneggiate; - assicurarsi che tutti i dadi, i bulloni e le viti siano ben serrati.
Manutenzione e Immagazzinamento
a) Assicurarsi che tutti i dadi, bulloni e viti siano ben serrati e della buona condizione dell'apparocchio.
b) Controllare regolarmente la presenza di usura o l'eventuale perdita di funzionalità del dispositivo di raccolta erba.
c) Le parti danneggiate, per motivi di sicurezza, devono essere sostituite.
d) Fare attenzione che nelle macchine con più lame da taglio il movimento di una di esso può determinare la rotazione delle restanti.
e) Fare attenzione che, al momento della regolazione della macchina, non rimanga incastrato alcun dito tra le lame da taglio in movimento e le parti fisse della macchina.
f) Fare raffreddare il motore prima di riporre la macchina.
g) In fase di manutenzione delle lame da taglio ricordare che anche quando la sorgente di alimentazione è staccata le lame stesse possono muoversi.
h) Utilizzare solamente parti di ricambio e accessori originali.
Norme di sicurezza aggiuntive
Sicurezza elettrica
PERICOLO! Arresto cardiaco!
Questo prodotto durante il suo funzionamento genera un campo elettromagnetico. Questo campo può, in presenza di particolari situazioni, agire sul funzionamento di impianti medici attivi o passivi. Per escludere il pericolo di situazioni che possano condurre a lesioni gravi o mortali le per sono che hanno un implanto medico devono, prima dell'utilizzo di questo prodotto, consultarsi con il proprio medico e il produttore dell'impianto.
Prima dell'utilizzo verificare sul cavo la presenza di segni di danni o processi di invecchiamento. Se il cavo dovesse risultare difettoso, portare il prodotto a un centro di assistenza autorizzato e farsi sostituire il cavo.
Non utilizzare il prodotto se il cavo elettrico è danneggiato o usurato.
Togliere immediatamente il cavo dall'alimentazione elettrica quando è tagliato ovvero l'elemento isolante è danneggiato. Toccare il cavo elettrico solamente se l'alimentazione elettrica è stata staccata. Non riparare un cavo tagliato o danneggiato. Sostituirlo con uno nuovo.
La prolunga, prima dell'uso, deve essere svolta. I cavi arrotolati si possono surriscaldare e ridurre la performance del rasaerba.
Tenere lontana la prolunga dal prodotto. Operare sempre lontano dalla fonte di energia facendo movimenti in avanti e indietro e non muovendosi mai in modo circolare.
Non tirare il cavo su oggetti affiliati.
L'alimentazione elettrica deve essere sempre tolta prima di staccare la spina, il cavo o la prolunga.
Spegnere il motore, togliere la spina e verificare la presenza di danni o segni di invecchiamento sul cavo prima di avvolgerlo per conservarlo. Non riparare mai un cavo danneggiato. Sostituirlo con uno nuovo. Utilizzare solamente cavi sostitutivioriginali.
Avvolgere il cavo sempre facendo attenzione ed evitare di piegarlo a gomito. Non trasportare mai il prodotto tirandolo per il cavo.
Non tirare il cavo per staccare la spina.
Utilizzare il prodotto solamente con la corrente alternata della rete elettrica indicata sulla sua targhetta.
I nostri prodotti, in conformità alla EN 60335, hanno un doppio isolamento. Non collegare alcuna massa a una parte del prodotto.
Verificare, nel campo di attività, la presenza di cavi nascosti.
Non utilizzate il prodotto nelle vicinanze dell'acqua o per la manutenzione degli stagni.
Sicurezza personale
PERICOLO! Pericolo di soffocamento!
I piccoli pezzi possono essere ingeriti facilmente. I sacchetti in polietilene rappresentano un pericolo di soffocamento per i bambini piccoli. Tenere i bambini lontano durante il montaggio.
Prima di conservare il rasaorba o di sottoporlo a manutenzione, farlo raffreddare per almeno 30 minuti.
Arrestare e verificare il prodotto in caso di bloccaggio dell'elemento di taglio. Non inclinare la macchina in direzione dell'utente.
Non camminare a ritroso con il rasaerba in funzione.
Essere sempre vigili durante l'utilizzo della macchina.
Non utilizzare mai il prodotto dove sussiste un pericolo di esplosione.
Non far funzionare il prodotto se si è stanchi, malati o sotto l'effetto di alcool, farmaci o prodotti medicali o quando si è esausti.
Evitare un sovraccarico del rasaerba.
Indossare quanti, scarpe antiscivolo e occhiali protettivi.
Non utilizzare il prodotto in presenza di umidità.
Non utilizzare su erba bagnata.
Non scomporre ultenormente il prodotto rispetto alla situazione della consegna.
Accendere il rasaerba solamente con manico montato diritto.
Non utilizzare le leve di avvio in modo alternativo.
Utilizzare i manici con attenzione.
Interruttore di sicurezza
Il motore è prototto da un interruttore di sicurozza che viene attivato quando lo stesso è sovraccaricato ovvero se la lama è incastrata. Arrestare in questo caso
il prodotto e staccarlo dall'alimentazione elettrica. L'interruttore di sicurezza ritorna nella posizione di partenza allorché viene rilasciata la leva di avvio / stop. Togliere tutti gli ostacoli e attendere alcuni minuti fino a quando l'interruttore di sicurezza ritorna nella posizione di partenza prima di proseguire con l'utilizzo del prodotto.
2. MONTAGGIO
COLO! Lesione corporea!
icolo di procurarsi ferite da taglio nel caso in cui il prodotto parta involontariamente.
→ Attendere fino a quando la lama si è bloccata, staccare il prodotto dall'alimentazione elettrica e infilarsi i guanti prima di montare il prodotto.
Montaggio del manico inferiore [ fig. A1 ]:
-
Posizionare l'estremità del manico inferiore ① nelle fessure dell'alloggiamento ②.
-
Fissare il manico inferiore ① all'alloggiamento ② spingendo saldamente i perni di fissaggio ③ attraverso i fori nell'estremità del manico ① e nell'alloggiamento ②.
-
Ripetere sull'altro lato.
NOTA: nel caso in cui dovesse verificarsi un problema durante il fissaggio del manico all'alloggiamento con il perno di fissaggio, estrarre con prudenza il perno dal luogo in cui si trova e ripetere le operazioni da 1 a 3 di cui sopra.
Para montar el mango superior [ fig. A2 / A3 ]:
-
Assicurarsi che il manico superiore ④ sia posizionato correttamente e che il blocco di sicurezza ⑤ sulla centralina sia rivolto verso l'alto.
-
Assicurarsi che il manico superiore ④ e quello inferiore ① siano allineati correttamente.
-
Inserire il dado nella manopola del manico ⑥ (se necessario).
-
Montare correttamente le viti ⑧, le rondelle ⑦ e le manopole del manico ⑥ sui manici ①/④.
-
Fissare il cavo ⑨ ai manici ①/④ con i morsetti in dotazione ⑩. Accertarsi che il cavo⑨ non sia incastrato tra il manico superiore ④ e quello inferiore ①.
3. UTILIZZO
COLO! Lesione corporea!
icolo di procurarsi ferite da taglio nel caso in cui il prodotto parta involontariamente.
→ Attendere fino a quando la lama si è bloccata, staccare il prodotto dall'alimentazione elettrica e infilarsi i guanti prima di regolare o trasportare il prodotto.
Collegare il rasaerba [fig. 01/02]:
![FLYMO SimpliGlide 300 - Collegare il rasaerba [fig. 01/02]: - 1](/content/2026/04/604054/images/892f2e53bc41380d12f09a4fc42e7b23c0ff032d56a5d9dfb39fb61fc1c3cc1d.jpg)
COLO! Scossa di corrente!
evitare danni al cavo di prolunga essere inserito nel fermacavo Ⓓ.
⑪, quest'ultimo deve
→ Prima dell'utilizzo inserire la prolunga⑪ nel fermacavo ①.
- Collegare il connettore femmina del cavo di prolunga ⑪ al retro della centralina ⑫.
- Piegare la prolunga Ⓐ inserirla nel fermacavo Ⓛ e quindi tirare fino a serrarla.
- Collegare la prolunga ⑪ a una presa a 230-V.
Regolare l'altezza di taglio [fig. 03/04/05]:
![FLYMO SimpliGlide 300 - Regolare l'altezza di taglio [fig. 03/04/05]: - 1](/content/2026/04/604054/images/e0702ae0ead62e0ee27b3facdf33462866b41845d48b63078f08370a10cdcd5d.jpg)
ENZIONE! Non utilizzare più di 3 distanziatori
⑬ per
l'altezza di taglio. I distanziatori ⑬ per l'altezza di taglio devono essere montati solo tra la lama ⑭ e la ventola ⑮. Non montare i distanziatori ⑬ per l'altezza di taglio tra la lama ⑭ e il relativo bullone di fissaggio ⑯.
- Per svitare il bullone di fissaggio della lama ⑯, reggere saldamente la ventola ⑮ e allentare il bullone di fissaggio della lama ⑯ con la chiave in dotazione ⑰.
-
Rimuovere il bullone di fissaggio ⑯, la lama ⑭, i distanziatori ⑮ per l'altezza di taglio e la ventola ⑯.
-
Ispezionare per verificare la presenza di danni e pulire se necessario.
- Mettere la ventola ⑮ sul prodotto. Accertarsi che la ventola ⑯ sia perfettamente in posizione e che il foro della ventola sia allineato al foro filettato.
- Mettere i distanziatori ⑱ per l'altezza di taglio nella ventola ⑲. Taglio più alto – meno distanziatori per l'altezza di taglio Taglio più basso – più distanziatori per l'altezza di taglio Accertarsi che nei fori siano posizionati dei tasselli.
- Mettere la lama ⑭ con i fori a D nei distanziatori⑬ per l'altezza di taglio. Accertarsi che nei fori sulla lama siano posizionati dei tasselli.
- Far passare il bullone di fissaggio della lama ⑯ attra verso il foro centrale della lama ⑭.
- Serrare manualmente il bullone di fissaggio ⑯ in senso orario.
- Reggere saldamente la ventola ^15 e stringere il bullone di fissaggio della lama ^16 con la chiave ^17 in dotazione.
Posizione di lavoro:
Non occorre una regolazione per portare il manico in posizione di lavoro. È sufficiente tirarlo verso il basso dalla posizione anteriore o sollevarlo verso l'alto dalla posizione inferiore fino a che non si trova nella posizione di lavoro più agevole.
Avvio del rasaerba [fig. 06/07]:
PERICOLO! Lesione corporea!
Se il prodotto non si ferma quando si lasciano le leve di avvio sussiste un pericolo di lesione.
→ Non bypassare i dispositivi di sicurezza o l'interruttore. Non fissare, ad esempio, le leve di avvio sull'impugnatura.
Avvio:
Il prodotto è dotato di un dispositivo di sicurezza a due mani (leva di avvio ⑱ e blocco di sicurezza ⑤) che impediscono l'avvio involontario del prodotto.
Sono disponibili due leve di avvio ⑱. Una delle due deve essere utilizzata per l'avvio.
-
Con una mano premere il blocco di sicurezza ⑤ e tirare la leva di avvio ⑩ con l'altra mano.
A questo punto il rasaerba si avvia. -
Rilasciare il blocco di sicurezza ⑤.
Per evitare la formazione di zone ad anello nel giardino e per garantire la rimozione dei residui di erba, non inclinare il rasaerba. Quando il rasaerba ha raggiunto la massima velocità, abbassarlo con cautela sul giardino.
Arresto:
→ Rilasciare la leva di avvio ^10 . A questo punto il rasaerba si blocca.
Consigli per l'utilizzo del rasaerba [fig. 08]:
Rasare due volte alla settimana nel periodo di crescita. Il prato ne risentirà se più di un terzo della sua lunghezza viene tagliato in una volta.
Per ottenere i migliori risultati, prima rasare il margine esterno del prato in senso orario.
Iniziare a rasare il margine del prato il più vicino possibile al punto di alimentazione.
In questo modo il cavo poggia sul prato che si è appena tagliato.
Per ottenere i migliori risultati di taglio, rasare a linee diritte con una sovrapposizione di 8 – 10 cm a ogni passaggio con il rasaerba.
Non sovraccaricare il rasaerba. Rasare erba lunga e spessa può causare un calo della velocità del motore con conseguente percettibile cambio del rumore prodotto dal motore. Se la velocità del motore cala si potrebbe sovraccaricare il rasaerba, il che potrebbe causare danni. Quando si rasa erba lunga e spessa, un primo taglio con l'altezza di taglio regolata più in alto contribuirà a ridurre il carico. Vedere Regolare l'altezza di taglio.
4. MANUTENZIONE
PERICOLO! Lesione corporea!
Pericolo di procurarsi ferite da taglio nel caso in cui il prodotto parta involontariamente.
→ Attendere fino a quando la lama si è bloccata, staccare il prodotto dall'alimentazione elettrica e infilarsi i guanti prima di manutenere il prodotto.
Pulizia del rasaerba:
PERICOLO! Lesione corporea!
Pericolo di lesioni e rischio di danni al prodotto.
→ Non pulire il prodotto con acqua o getti d'acqua (in particolare ad alta pressione).
→ Non pulire con prodotti chimici, inclusi benzina o solventi. Alcuni possono distruggere le parti in plastica.
Le fessure di areazione devono sempre essere pulite.
Pulire la parte sottostante del rasaerba [fig. M1]:
La parte sottostante del rasaerba è più facilmente pulibile immediatamente dopo la rasatura.
- Facendo attenzione appoggiare il rasaerba su un lato.
- Per pulire la parte inferiore ⑲ rimuovere i residui di erba con la chiave in dotazione/un raschiatoio ⑰.
- Pulire la lama ⑭ e la ventola ⑮ con una spazzola morbida (non utilizzare oggetti appuntiti).
Pulizia della parte superiore del rasaerba [fig. M2]:
- Pulire la parte superiore con un panno asciutto.
- Pulire le fessure dell'aria ⑳ con una spazzola morbida (non utilizzare oggetti appuntiti).
5. CONSERVAZIONE
Messa fuori servizio:
Il prodotto deve essere conservato in modo non accessibile ai bambini.
- Staccare il prodotto dall'alimentazione elettrica.
- Pulire il rasaerba (vedi 4. MANUTENZIONE).
- Conservare il rasaerba in luogo secco, chiuso e al riparo dal gelo.
Posizioni per la conservazione:
Esistono due posizioni per conservare il rasaerba:
- Posizione di conservazione orizzontale [ fig. S4 ]
- Posizione di conservazione a muro [ fig. S5 ]
NOTA: per la conservazione a muro, agganciare sempre il rasaerba alla sezione trasversale del manico inferiore ①.
Ribaltare i manici [fig. S1/S2/S3/S4/S5]:
- Sollevare i manici ①/④ di circa 5 cm e tenerli in questa posizione.
- Per sbloccare, premere il manico inferiore ① da entrambi i lati contemporaneamente verso l'interno.
- Per la posizione di conservazione orizzontale:
ruotare i manici ①/ ④ in avanti.
Oppure:
Per la posizione di conservazione alla parete: ruotare i manici ①/④ all'indietro. - Allentare le manopole del manico ⑥ e ribaltare il manico superiore ④. Assicurarsi che il cavo non sia incastrato tra manico superiore e inferiore
6. ELIMINAZIONE DEI GUASTI
PERICOLO! Lesione corporea!
Pericolo di procurarsi ferite da taglio nel caso in cui il prodotto parta involontariamente.
→ Attendere fino a quando la lama si è bloccata, staccare il prodotto dall'alimentazione elettrica e infilarsi i guanti prima di eliminare gli errori del prodotto.
Sostituzione della lama:
PERICOLO! Lesione corporea!
Nel caso in cui la lama sia danneggiata, piegata, in posizione di squilibrio o con bordi taglienti incrinati sussiste il pericolo di procurarsi lesioni.
→ Non utilizzare il rasaerba con lama danneggiata o piegata, in posizione di squilibrio o con bordi taglienti incrinati.
→ Non riaffilare la lama.
Le parti di ricambio FLYMO sono disponibili presso il rivenditore FLYMO ovvero presso l'assistenza FLYMO.
Utilizzare solamente lame originali FLYMO:
FLYMO lama di ricambio 30 cm:
N. rif. FLY094 cod. art. 529370590
FLYMO lama di ricambio 33 cm:
N. rif. FLY095 cod. art. 529370790
FLYMO lama di ricambio 36 cm:
N. rif. FLY096 cod. art. 529370890
→ Sostituire la lama (vedi 3. UTILIZZO Regolare l'altezza di taglio).
Problema Possibile causa Rimedio
| Il rasaerba non parte il cavo di alimentazione non è collegato o è danneggiato. | → Collegare il cavo di alimentazione o sostituirlo in caso di necessità. | |
| Il motore è bloccato. → Eliminare l'ostacolo. | ||
| Il motore è bloccato e causa un rumore | Il motore è bloccato. → Eliminare l'ostacolo. | |
| L'altezza di taglio è troppo bassa. | → Alzare l'altezza di taglio. | |
| Forti rumore, il rasaerba sbatte | Le viti del motore, del dispositivo di fissaggio o dell'alloggiamento del rasaerba sono allentate. | → Fare serrare le viti da parte di un rivenditore autorizzato. |
| Il rasaerba si muove in modo non circolare o vibra molto fortemente | La lama è danneggiata / usurata o il suo supporto è allentato. | → Sostituire la lama. |
| La lama è molto sporca. → Pulire il rasaerba (vedi 4. MANUTENZIONE). Se, in questo modo, il problema non viene eliminato, sostituire la lama. | ||
| Il prato non è ben tagliato La lama è usurata o danneggiata. | → Sostituire la lama. | |
| L'altezza di taglio è troppo bassa. | ||
| Cattiva spinta | Il rasaerba è sporco. | → Pulire la parte inferiore del rasaerba. |
| L'altezza di taglio è troppo bassa. | → Alzare l'altezza di taglio. | |
| La ventola è danneggiata. → Controllare la ventola e, se necessario, sostituirla. | ||
| Se la spinta non migliora, contattare il centro assistenza locale autorizzato. | ||
In caso di altri malfunzionamenti si prega di contattare il servizio clienti di Husqvarna UK Ltd. Le riparazioni devono essere eseguite solamente dal dipartimento assistenza di Husqvarna UK Ltd. o da rivenditori specialisti approvati da FLYMO.
- DATI TECNICI
| Rasaerba elettrico Hover | Unità Valore | Valore9704825-xx(30 cm) | Valore9704826-xx(33 cm) | |
| 9704825-xx(30 cm) | ||||
| Potenza nominale | W 1700 | 1700 | 1800 | |
| Corrente di rete | V | 230 | 230 | 230 |
| Frequenza di rete | Hz | 50 | 50 | 50 |
| Numero di gira della lama | g/min | 4200 | 4200 | 4200 |
| Larghezza | cm | 30 | 33 | 36 |
| Regolazione dell'altezzadi taglio (4 posizioni) | mm | 10 - 30 | 10 - 30 | 10 - 30 |
| Peso | kg | 6,7 | 6,7 | 6,9 |
| Livello di presslonesonora L_pa^11 Incertezza k_pa | dB (A) | 833,0 | 833,0 | 803,0 |
| Livello di emisslonesonora L_wa^20 :misurata/garantitaIncertezza k_wa | dB (A) | 92 / 931,0 | 91 / 910,3 | 91 / 932,0 |
| Oscillazione manobraccio a_vw^11 Incertezza k_vw | m/s ^2 | < 2,51,5 | < 2,51,5 | < 2,51,5 |
Procedura di misurazione secondo: ^11 EN 60335-2-77 ^22 RL 2000/14/EC / S.I. 2001 No.1701
NOTA: Il valore di emissione delle vibrazioni fornito è stato misurato in base a una procedura di verifica normata e può essere utilizzato per un confronto tra apparecchi elettrici. Questo valore può essere utilizzato anche per la valutazione provvisoria dell'esposizione. Il valore di emissione delle vibrazioni può variare durante l'utilizzo effettivo dell'apparecchio elettrico.
Contattare eventualmente la società di erogazione affinché l'apparecchio venga allacciato solo ad una rete con un'impedenza di massimo 0,354 Ω. L'impedenza di sistema massima consentita sul punto d'interfaccia della rete dell'utente corrisponde al valore di prova di SimpliGlide 300V.
- ACCESSORI
| FLYMO lama di ricambio30 cm | Ricambio di lame smussate. | N. rif. FLY094Cod. art. 529370590 |
| FLYMO lama di ricambio33 cm | Ricambio di lame smussate. | N. rif. FLY095Cod. art. 529370790 |
| FLYMO lama di ricambio36 cm | Ricambio di lame smussate. | N. rif. FLY096Cod. art. 529370890 |
9. SERVIZIO/GARANZIA
Servizio:
Prendere contatto all'indirizzo sul retro.
Dichiarazione di garanzia:
In caso di reclami in garanzia, all'utente non viene addebitato alcun importo per i servizi forniti.
Husqvarna UK Ltd., per tutti i nuovi prodotti originali FLYMO, fornisce una garanzia di 2 anni che decorre dal primo acquisto presso il rivenditore, se i prodotti sono stati impiegati esclusivamente per l'uso privato. La presente garanzia del produttore non si applica a prodotti acquistati sul mercato secondario. Tale garanzia fa riferimento ai difetti essenziali del prodotto che sono da ricondurre, in modo provato, a carenze del materiale o di fabbricazione. La garanzia verrà esple lata mediante la fornitura di un prodotto sostitutivo completamente funzionale o la riparazione del prodotto difetto-so da inviare gratuitamente a FLYMO; ci riserviamo il diritto di scegliere tra le seguenti opzioni. Questo servizio è soggetto alle seguenti disposizioni:
- Il prodotto è stato usato per lo scopo previsto secondo le indicazioni contenute nelle istruzioni di funzionamento.
• L'acquirente o altre persone non hanno provato ad aprire o a riparare il prodotto. - Per il funzionamento del prodotto sono stati utilizzati solo ricambi e parti usurate originali FLYMO.
- Esibizione della ricevuta di acquisto.
Restano escluse dalla garanzia l'usura normale di parti e componenti (ad esempio su lame, elementi di fissaggio di lame, turbine, lampadine, cinghie trapezoidali e dentate, giranti, filtri d'aria, candele di accensione), modifiche estetiche nonché parti usurate e materiali di consumo.
La presente garanzia del produttore è limitata alla fornitura di ricambi e alla riparazione secondo le condizioni sopra riportate. La garanzia del produttore non giustifica altri diritti nei nostri confronti, in quanto produttore, ad esempio al risarcimento danni. La presente garanzia del produttore non intacca ovviamente i diritti alla prestazione di garanzia esistenti, per legge e contratto, nei confronti del rivenditore/venditore.
La garanzia del produttore è soggetta al diritto della Repubblica Federale di Germania.
In caso di garanzia si prega di inviare il prodotto difettoso, con affrancatura sufficiente, assieme a una copia della ricevuta di acquisto e una descrizione dell'errore, all'indirizzo del servizio di assistenza.
Parti usurate:
La lama è una parte che si può usurare ed è quindi esclusa dalla garanzia.
10. SMALTIMENTO
Smaltimento del rasaerba:
(secondo la direttiva 2012/19/UE/S.I. 2013 n.3113)
Il prodotto non può essere smaltito insieme ai normali rifiuti domestici. Deve essere smaltito in base alle prescrizioni ambientali localmente applicabili.
IMPORTANTE!
→ Smaltire il prodotto nel o tramite il punto di raccolta locale per il riciclaggio.
