Motore e prestazioni	Motore elettrico da 1600 W (1,6 kW), velocità di rotazione della lama di 3600 giri/min, larghezza di taglio 37 cm. Pressione acustica in posizione operatore: 82,1 dB(A). Alimentazione: 220-240 V / 50 Hz.
Regolazione altezza di taglio	5 altezze di taglio da 20 a 60 mm, regolabili tramite un'unica leva centralizzata. Posizioni 1-2: taglio basso, posizione 3: taglio medio (consigliato per la maggior parte dei prati), posizioni 4-5: taglio alto.
Cesto raccoglierba e scarico	Cesto raccoglierba in due parti con finestrella indicatrice del livello di riempimento, consultabile senza aprire il cesto. Utilizzo senza cesto possibile: il deflettore di sicurezza dirige i residui verso il basso e il retro della macchina. Pettine taglia-bordi integrato per tagliare vicino a muri e recinzioni.
Sicurezza e avviamento	Pulsante di blocco anti-avviamento accidentale (lock-off). Due leve di avvio/arresto (una per lato del manubrio), entrambe utilizzabili indifferentemente. Doppio isolamento conforme a EN60335 - nessuna messa a terra richiesta. Peso: 11,2 kg.
Manutenzione, rimessaggio e lama di ricambio	Maniglie pieghevoli e ganci per il cavo integrati per un rimessaggio compatto. Non pulire mai con acqua. Sostituire la lama (rif. FLY 067 / n. parte 579041990) dopo 50 ore di lavoro o 2 anni. Revisione annuale consigliata presso un centro autorizzato Husqvarna.

Domande frequenti - Chevron 37VC FLYMO

Come avviare correttamente la Flymo Chevron 37VC?

Collegare il cavo di prolunga alla parte posteriore del quadro comandi. Formare un cappio nel cavo e agganciarlo all'apposito gancio per evitare che la spina si disconnetta durante la tosa. Inserire la spina nella presa. Per avviare, tenere premuto il pulsante di blocco (lock-off) e tirare contemporaneamente una delle due leve start/stop verso il manubrio superiore; rilasciare poi il pulsante lock-off mantenendo la leva premuta. Per spegnere, rilasciare semplicemente la leva.

Quale altezza di taglio impostare per il mio prato?

La Chevron 37VC dispone di 5 altezze di taglio da 20 a 60 mm, regolabili tramite la leva laterale del telaio. L'altezza media (posizione 3) è consigliata per la maggior parte dei prati. Evitare di tagliare troppo corto: indebolisce il prato e riduce la qualità della raccolta. In presenza di erba lunga o fitta, iniziare con un'altezza maggiore per non sovraccaricare il motore.

Come si capisce quando svuotare il cesto raccoglierba?

Il cesto è dotato di una finestrella trasparente sul lato. Quando l'erba diventa visibile attraverso la finestra, è il momento di svuotarlo. Scollegare sempre la tosaerba dalla rete prima di rimuovere il cesto. Dopo averlo svuotato, rimontarlo assicurandosi che non ci siano spazi tra il deflettore di sicurezza e la parte superiore del cesto.

Posso utilizzare la Chevron 37VC senza il cesto raccoglierba?

Sì. Senza il cesto, assicurarsi che il deflettore di sicurezza sia completamente chiuso: esso guiderà l'erba tagliata verso il basso e il retro della macchina. Questa opzione è pratica per superfici ampie dove la raccolta non è necessaria.

Cosa fare in caso di vibrazione eccessiva o scarsa raccolta?

In caso di vibrazione anomala, scollegarsi immediatamente dalla rete e verificare che la lama sia correttamente montata e non danneggiata. Una lama deformata o scheggiata va sostituita (rif. FLY 067 / 579041990). Se la raccolta è scarsa, pulire le prese d'aria, la goulotte di scarico e il sotto del telaio, e alzare l'altezza di taglio. Se il problema persiste, contattare un centro assistenza Husqvarna autorizzato.

Come pulire la Flymo Chevron 37VC dopo l'uso?

Non utilizzare mai acqua per pulire la tosaerba: potrebbe danneggiare il motore e annullare la garanzia. Indossare guanti. Spazzolare i residui sotto il telaio, pulire le prese d'aria, il canale di scarico e la finestrella del cesto con una spazzola morbida, quindi asciugare la scocca con un panno asciutto. I residui d'erba nelle prese d'aria possono costituire un rischio d'incendio.

Quando è necessario sostituire la lama della Chevron 37VC?

Sostituire la lama (rif. FLY 067 - n. parte 579041990) dopo 50 ore di lavoro o 2 anni, a seconda di quale termine si raggiunge prima. Sostituirla immediatamente se è incrinata o visibilmente danneggiata. Prima di intervenire, scollegare dalla rete, attendere l'arresto completo della lama e indossare guanti spessi. Per smontare la lama, tenerla fermamente con la mano guantata e allentare il bullone in senso antiorario.

Come riporre la Flymo Chevron 37VC a fine stagione?

Pulire accuratamente la tosaerba. Avvolgere il cavo di alimentazione sui ganchos sul manico superiore per una conservazione ordinata e sicura. Allentare i dadi ad alette e ripiegare le maniglie sulla macchina. Conservare in un luogo asciutto, protetto dal gelo e fuori dalla portata dei bambini. Non conservare all'aperto.

MANUALE UTENTE Chevron 37VC FLYMO

1. Gancio portacavo x 2

2. Viti x 2

3. Manico superiore

4. Manico inferiore

5. Fermacavo x2

6. Manopola e 2 dadi x 2

7. Rondella x 2

8. Bullone manico x 2

9. Parte superiore del cesto raccoglierb

10.Parte inferiore del cesto raccoglierbo

11.Vite manico inferiore x 2

1. Leva di regolazione dell'altezza

13.Manuale di istruzioni

14.Simboli di avverenza

15.Targhetta specifiche tecniche

H-TARTALOMJEGYZEK

1. Kabeltaro,2 db

2.Csavarok,2db

IT Per ulteriori consiglio riparazioniur contattare il rivenditore locale.

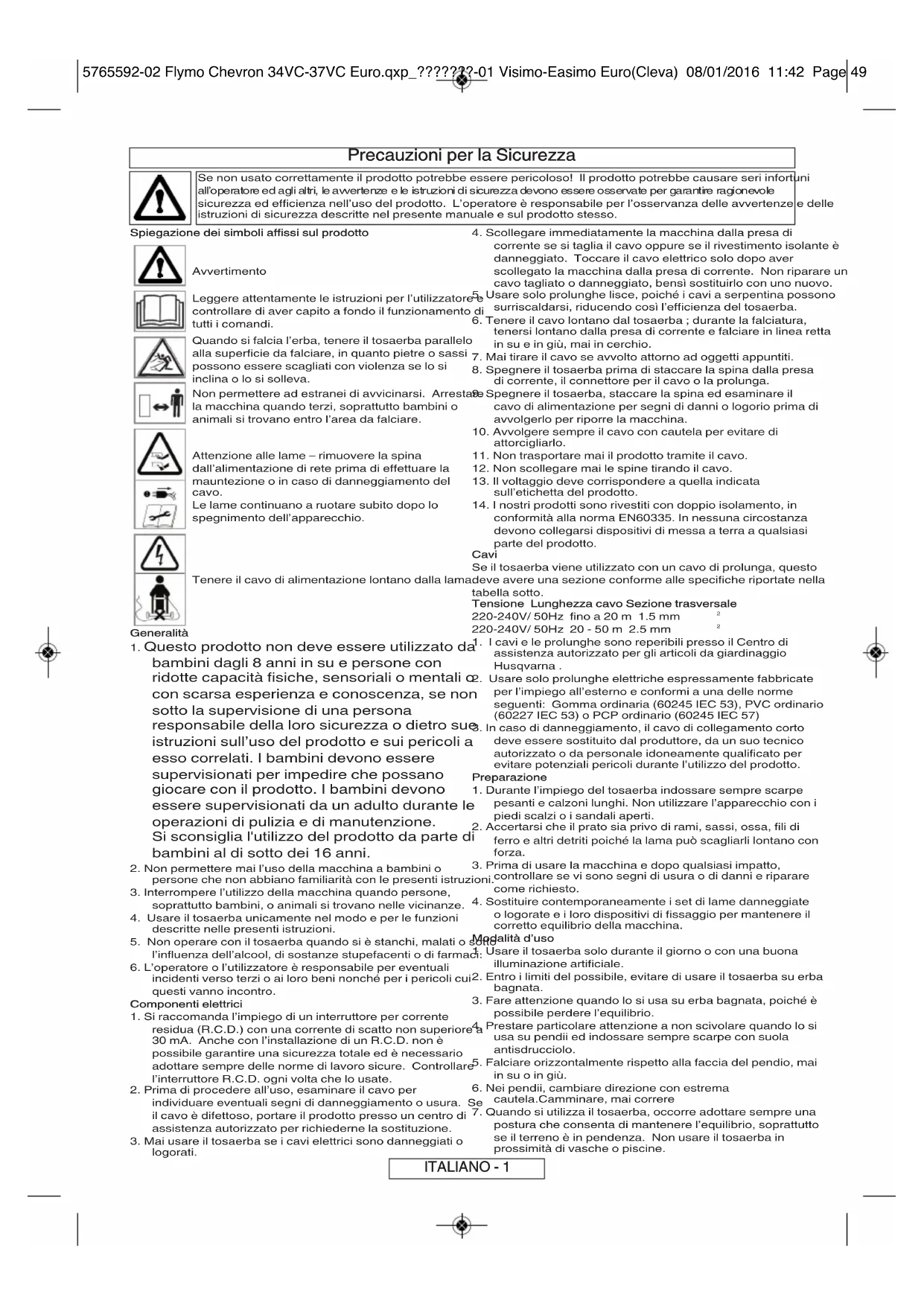

Precauzioni per la Sicurezza

Se non usato correttamente il prodotto potrebbe essere pericoloso! Il prodotto potrebbe causare seri infortuni all'operatore ed agli altri, le avventenza e le struzioni di sicurezza devono essere osservate per garantire ragionevole sicurezza ed efficienza nell'uso del prodotto. L'opereatore è responsabile per l'osservanza delle avventenze e delle istruzioni di sicurezza descrite nel presente manuale e sul prodottoesso.

Spiegazione dei symboli affissi sul prodotto

Avvertimento

1. Leggere attentamente le istruzioni per l'utilizzatore e il controllare di aver capito a fondo il funzionamento di tutti i comandi. 6.

Quando si falcia l'erba, tenere il tosaerba para alla superficie da falciare, in quanto pietre o sa posso sono esse scagliati con violenza se lo si inclina o lo si solleva.

Non permettere ad estranei di avvincinarsi. Arres la macchina quando terzi, soprattutto bambini o animali si trovano entro l'area da falciere.

Attenzione alle lame - rimuovere la spina dall'alimentazione di rete prima di effettuire la mauntezione o in caso di danneggiamento del cavo.

Le lame continuano a ruotare subito dopo lo sperimentamento dell'apparecchio.

Tenere il cavo di alimentazione lontano alla lamadeve ave una sezione conforme alle specifiche riportate nella tabella fatto.

1. Scollegare immediatamente la macchina dalla presa di corrente se si taglia il cavo oppure se il rivestimento isolante è danneggiato. Toccare il cavo elettrico solo dopo aver scollegato la macchina dalla presa di corrente. Non riparare un cavo tagliato o danneggiato, pensi sostuirlo con uno nuovo.
   e Useare solo prolonghe lisce, poiché i cavi a serpentina possono surriscaldarsi, riducendoosi'efficienza del tosaerba.
2. Tenere il cavo lontano dal tosaerba ; durante la falciatura, tenersi lontano alla presa di corrente e falciare in linea retta in su e in giu , mai in cerchio.
3. Mai tirare il cavo se avvolto attorno ad oggetti appuntiti.
4. Spagnere il tosaerba prima di staccare la spina nella presa di corrente, il connettore per il cavo o la prolonga. Spagnere il tosaerba, staccare la spina ed esaminare il cavo di alimentazione per segni di anni o logorio prima di avvolgerlo per riporre la machina.
5. Avvolgere sempre il cavo con cautela per evitare di attorcigliarlo.
6. Non trasportare mai il prodotto tramite il cavo.
7. Non scollegare mai le spine tirando il cavo.
8. Il voltaggio deve correspondere a quella indicata sull'etichetta del prodotto.
9. I nostri prodotti sono rivestiti con doppio isolamento, in conformità alla norma EN60335. In nessuna circostanza devono collegarsi dispositivi di messa a terra a qualsiasi parte del prodotto.

Cavi

Se il tosaerba viene utilizzato con un cavo di prolunga, quello adedeve ave una sezione conforme alle specifiche riportate nella manette sulla tabella sosto.

Tensione Lunghezza cavo Sezione trasversale

220-240V/50Hzfina 20m1.5mm

a1. I cavi e le prolonghe sono reperibili presso il Centro di assistenza autorizzato per gli articioli da giardinaggio, Husqvarna.

1. Use solo prolonghe elettriche espressamente fabbricate
   per l'impiego all'esterno e conformi a una delle norme seguenti: Gomma ordinaria (60245 IEC 53), PVC ordinario (60227 IEC 53) o PCP ordinario (60245 IEC 57)

In caso di danneggiamento, il cavo di collegamento corto devese essere sostituito dal produttore, da un suo tecnico autorizzato o da personale idoneamente qualificato per evitare potenziali pericoli durante l'utilizzo del prodotto.

Preparazione

1.1. Durante l'impiego del tosaeerba indossare sempre scarpe pesanti e calzoni lunghi. Non utilizzato l'apparecchio con i piedi scalzi o i sandali aperti.
2. Accertarsi che il prato sia privo di rami, sassi, alla, fili di ferro e altri detriti poiché la lama può scagliarli lontano con forza.
3. Prima di usare la macchina e dopo qualsiasi impatto, il riscioni controllare se vi sono segni di usura o di danni e riparare o come richiesto.
4. Sostituire contemporaneamente i set di lame danneggiate o logorate e i loro dispositivi di fissaggio per mantenere il corretto equilibrio della macchina.

Modality d'uso

c: Usare il tosaerba solo durante il giorno o con una buona illuminazione artificiale.
2. Entro i limiti del possibile, evitare di usare il tosaerba su erba, bagnata.
3. Fare attentione quando lo si usa su erba bagnata, poiché è possibile perdere l'equilibrio.
1.4 Prestare particolare attenzione a non scivolare quando lo si ha usa su pendii ed indossare sempre scarpe con sua antisdrucciolo.
5. Falciere orizzontalmente rispetto alla faccia del pendio, mai in su o in giu.
16. Nei pendii, cambiare direzione con estremata, Scautela.Camminare, mai corre
7. Quando si utilizes il tosaerba, occorre adottare sempre una postura che consenta di mantenere l'equilibrio, soprattutto se il terreno è in pendenza. Non usare il tosaerba in prossibilità di vasche o piscine.

ITALIANO - 1

Precauzioni per la Sicurezza

1. Non camminare all'indietro nelle si falcia l'erba in quanto è possibile inciampare.
2. Mai falciare l'erba tirando il tosaerba verso sé.
3. Spagnere il tosaerba quando lo spinge su superfici non erbose.
4. Non usare il tosaerba se le protezioni sono danneggiata, oppure alla protezioni.
5. Tenere sempre mani e piedi lontani dai dispositivi di tag specialmente durante l'accensione del motore.
6. Non inclinare il tosaerba con il motore avviato.
7. Non avvincare le mani allo scivolo di scarico dell'erba.
8. Non sollevare o trasportare il tosaerba quando è ancorta funzione o è ancorta collegato alla presa di corrente.
9. Sfilare la spina dalla presa di corrente :
10. prima di lasciare il tosaerba incustodito per un periodo prolongato;
11. prima si rimuovere un'ostruzione ;
12. prima di controllare o pulire l'attrezzo oppure eseguire dei lavori su diesso;
13. quando si colpisce un oggetto, nel qual caso uso Lniovamente solo dopo aver accertato che sia in perfette

condizioni di funzionamento;
quando il tosaerba comincia a vibrare in modo anomalo. Controllario immediatamente. Delle vibrazioni eccessive sono possono causare lesioni.
Manutenzione e magazzinaggio
1. Attenzione: non toccare la/e lama/e in movimento
2. Controllare che dadi, bulloni e viti siano ben fissati per lo, garantire che sia in perfette condizioni di funzionamento
3. Controllare il sacco raccoglierba di frequente per segni di logoramento o usura.
4. Per sicurezza d'uso, sostituire le parti danneggiate o logorate. 5. Utilizzare solo lame, bulloni per lame, distanziatori e ventole specifiche a quello prodotto.
6. Regolare il tosaerba con estrema cautela per evitare che le dit a restino prese tra le lame in movimento o in altre parti fisse della macchina.
7. Conservare in un luogo fresco e asciutto e fuori alla portata dei bambini. Non conservare all'esterno.
8. Prima di riporre il prodotto, lasciarlo raffreddare per almeno 30 minuti.

INFORMAZIONE IMPORTANTE

Quando il prodotto arrivava dal fabbricante, le ruote si trovano in una posizione sollevata. Non accender il prodotto prima di aver spostato le ruote alla posizione sollevata alla posizione 5 (Vedere figura A).

Montaggio dei manici inferiori al tosaerba

1. Inserire i manici inferiori nel piatto del tosaerba e spinnerli verso il basso (B1).

2. Inserire le viti nel pietto del tosaerba e nei manici e serrarle a fondo con un cacciavite Pozi (B2).

Montaggio dei manici superiori ai manici inferiori

1. Controllare che la maniglia superiore sia posizionata correttamente in modo che il pulsante di blocco della centralina risultiti nella parte superiore.
2. Inserire il dato nella manopd(a1)
3. Controllare che la maniglia superiore e la maniglia inferiore si sono correttamente allinea(62). Il tosaerba è predisistosto di due fori per la regolazione dell'altezza del manico superiore.
4. Montare la vite, la rondella e il pomello ad a(62) Serrare il pomello ad alette.

5. Ripetere la procedura sull'altro lato.

6. Fissare il cavo ai manici utilizzando i fermagli forniti. La posizione corretta è riportata nella pagina del contento della confezione. Controllare che il cavo non resti schiacciato tra il manico superiore e quello inferiore.

Montaggio dei ganci di alaggio (per la conservazione del cavò di alimentazione)

1. Inserire il palo sul gancio di alaggio utilizzato il foro nell'impugnatura superiore.
2. Inserire e fissare la vite piu picc
3. Ripetere la procedura sull'alto lato.

Montaggio del cesto raccoglierba

Montaggio del cesto raccoglierba

1.1. Posizione il coperchio del cesto raccoglierba sul cesto appena montato allineando i ganci. Controllare che tutti i ganci siano posizionati correttamente prima di far scattare posizione(E).
Fissaggio del cesto raccoglierba completeness montato al tosaerba.
1. Sollevare il riparo di sicurez(Fal)
2. Controllare che lo scarico del tosaerba non sua os (F)
3.3. Posizione il cesto raccoglierba montato sui 2 punti di anticoraggiad(F3)posti nella parte posteriore del piano di taglio, come illustratofig. G
4. Posizione are il riparo di sicurezza sulla parte superiore del

cesto raccoglierba. Controllare che il cesto raccoglierba si correttamente bloccato.

• IMPORTANTE! Dopo il montaggio, controllare che NON CI RARATI IN SIANO SPAZI TRA il riparo di sicurezza e il cesto raccoglierba.
• Per staccare il cesto dal tosaerba seguire la procedura inversa.
• Per superfici molto vaste che non richiedono la raccolta dell'erba tagliata, il tosaerba cui siere uscato alla cesto raccoglierba. Controllare che il riparo di sicurezza sa complemente chiuso. Il riparo di sicurezza è progettato per consentire lo scarico dell'erba tagliata verso il basso, dietro il tosaerba.

Regolazione dell'altezza di taglio

Regolare l'altezza di taglio sollevando o abbassando le ruote.
mediante I'apposita leva di regolazioni
- Questo prodotto consente di impostare cinque altezze di taglio (20 - 60 mm).

NOTA Nella maggior parte dei casi si raccomanda di impostare un'altezza di taglio media. L'impostazione di un'altezza di taglio eccessivamente Bassa pregiudica la qualità del prato e complica la ragcolla dell'erba tagliata.

Avvio e arresto

Per avviare il tosaerba

1. Attaccare il cavo di prolunga alla parte posteriore della centralina(J)
2. Formare un anello con il cavo e spingere l'anello atraverso fessura(K)
3. Fissare il cavo posizionando I'anello sul gancio e spingere il cavo indietro atraverso la fessu

4. Collegare la spina alla presa di corrente e accendere. La centralina è dotata di un pulsante di blocco (M1) per prevenir l'accensione accidentale del tosaerba.

5. Tenere premuto il pulsante di bloc(s)ulla centralina e azionare una delle leve di avvio/arresto spingendola verso la maniglia superiore).
   aContinuare a tenere la leva di avvio/arresto premuta verso lamaniglia superiore e rilasciare il pulsante di bico
   4 NOTA - Sul tosaerba sono montate due leve di avvio/arresto. Per arrivare il tosaerba è possibile azionare l'une o l'altra leva. Per arrestre il tosaerba

6. Rilasciare la leva di avvio/arresto.

ITALIANO - 2

Montaggio della finestrella del cesto raccoglierba

• Quando il cesto raccoglierba si riempie, l'erba è visible alla finestrell(Q).

• Quando la finestrella myListra che il cesto raccoglierba è pieno è necessario svotarlo.

Istruzioni per la tosatura

Istruzioni per la tosatura

1. Iniziare a tosare il bordo del prato più vicino alla presa di alimentazione in modo che il cavo poggi sull'erba già tagliata.
2. Tosare l'erba due voite a settimana durante la stagione di crescita; il prato ne risente se或者其他 un terzo della sua lunghezza viene tagliato in una sola volta.

Non sovraccaricare il tosaerba Se I'erba da tosare e lunga e spessa, la velocità del

motore più diminuire et il rumore prodotto più risultare diverso. Se la velocità del motore diminuisce, il tosaerba più subire danni da sovraccarico. Per effettuare la prima fosatura di un prato lungo e con erba spessa, si raccomanda di sollevare l'altezza di taglio per ridurre il carico sul motore. V. regolazione dell'altezza di taglio.

Bosasiepi (R1)
per tosare con precisione le siepi lungo muri e staccionate.

Smontaggio e montaggio della lama

Spagnere il rasaerba, attendere che la lama smetta di ruotare escollegare il rasaerba dall'alimentazione di rete PRIMA DI tentare di smontare o rimontare la lama. Manipolare sempre la lama con cura - i bordi taglienti possono cares infortuni. INDOSSARE GUANTI PROTETTIVI.

Smontaggio della lama

S1 - bullone della lama S2 - rondella S3 - lama
1. Per smontare il bullone di bloccaggio della lama, il guanti protettivi, afferrare la lama e allentare il bulvi svitandolo in senso antorario con una ch³ve
2. Rimuovere bullone, rondella e Iar
3. Verificare che non ci siano segni di danni e, se necessario,2 pulire i componenti. 3
4. Se dovesse risultare dificile smontare la lama, insere un

e cacciavit (T1) nel for (T2) per bloccare la trasmissione,\ quindi usare una chiave per allentare il bullone della lama\ la svitandolo in senso antiorario. Ricordarsi sempre di\ rimuovere il cacciavitza prima di riaviare la macchina.\ Affilare la lama metallica dopo 50 ore di funzionamento o\ comunque dopo 2 anni dall'acquisto del prodotto,\ indipendente delle condizioni. Sostituire la lama se rottta o\ pedanneggiata.

Montaggio della lama

1. Montare la lama sull'albero del motore orientando i bordi taglienti della lama in direzione opposta rispetto all'albero. 2. Inserire il bullone nella rondella e nella lama.
2. Indossare i guanti protettivi, afferrare la lama e serrare il bullone con la chiave. Non serrareccessivamente.

Manutenzione del tosaerba

Pulizia

- USARE GUANTI

• IMPORTANTE: è molto importante tenere il tosaerba pulito. I residi di erba tagliata presenti nelle prese d'aria o sotto il piano di taglio possono costituire un potenziale pericolo di incendio.
• Rimuovere l'erba dal piano di taglio servendosi di una spazzola(V1)
• Utilizzare una spazzola morbida per rimuovere l'erba tagli da lalle prese d'ar/2), dallo scarici/3)e dal cesto raccoglierb/4).
• Utilizzando una spazzola a setole morbide, rimuovere i pezzetti di erba tagliata alla finesto.
• Pulire la superficie del tosaerba con un panno asdfo
• IMPORTANTE: Non pulire mai i tosaerba con acqua. La mancata osservanza di esta disposizione cui danneggiare i tosaerba e invalidare la garanzia. Non pulire

tosaerba con prodotti chimici, compresa benzina o solventi - che possono distruggere parti in plastica critiche per il correto funzionamento del tosaerba.

iConservazione del cavo
Per una conservazione ordinata e sicura, avvolgere il cavo elettrico attorno ai garW1.

Conservazione del tosaerba

• Conservare in un luogo asciutto per proteggere il tosaerba.
  ata da danni

• Allentare i pomelli ad aletta per consentire di piegare i manici sul prodotto (W2) reggendo con la mano il manico superiore. Alla fine della stagione della tosatura

• Se necessario, sostituire bulloni, dadi o viti.

• Pulire bene il tosaerba
• Conservare il cavo elettrico in modo che non possa essere danneggiato.

Diagnostica

Il tosaerba non funziona

1. É stata adottata la corretta procedura di avvio? V. 'Per avviare il tosaerba'
2. L'alimentazione è collegata?
3. Controllare il fusibile nella spina. Se bruciato, sostiturlo.
4. Il fusibile continua a bruciarsi?
   Scollegare immediamente dall'alimentazione elettrica e consultare il centro servizi Husqvarna più vicino.

Problemi di raccolta dell'erba tagliata

1. Scollegare dall'alimentazione elettrica.
2. Pulire la parte esterna delle prese d'aria, lo scarico e la pia inferiore del piano di taglio.
3. Sollevare l'altezza di taglio. V. regolazione dell'altezza di taglio.
4. Se il problema persistsiste: Scollegare immediamente dall'alimentazione elettrica e

consultare il centro servizi Husqvarna più vicino.

Vibrazioneccessiva

1. Scollegare dall'alimentazione elettrica.
2. Controllare che la lama sia montata correttamente.
3. Sostituire la lama se danneggiata o usurata.

4. Se la vibrazione persistsente?

Scollegare immediamente dall'alimentazione elettrica e consultare il centro servizi Husqvama più vicino.

Il tosaerba risulta più pesante da spingere

1. Scollegare dall'alimentazione elettrica
   Sull'erba lunga o su terreno irregolare, occorre sollevare l'altezza di taglio. V. regolazione dell'altezza di taglio.
2. Verificare che le ruote girino sono impedimenti.
3. Se il problema persistsente:

Scollegare immediamente dall'alimentazione elettrica e consultare il centro servizi Husqvama più vicino.

Servizio manutenzione

Il prodotto che avete acquistato è identificato da una esclusiva targhetta color argento e nero con i dati caratteristic.
- Raccomandiamo vivamente che il prodotto venga sottoposto a manutenzione per lo meno ogni 12 anni, o più spesso in caso di utilizzo professionale.

ITALIANO-3

Parti di ricambio

Lama 34cm

Numero di riferimento:

Codice articolo:

FLY066

57736690

Lama 37cm

Numero di riferimento:

Codice articolo:

FLY067

579041990

Informazioni di Carattere Ambientale

• Tenere attendamente in considerazione la tutela dell'ambiente, al momento di dispersere il prodotto.
  Rivolgersi all'ente locale preposto per ottenere informazioni utili allo smaltimento/riciclaggio.

Il simbolo che appeare sul prodotto o sulla confezione indica che il prodotto non puo essere smaltito come rifiuti domestici. Invece delve essere consecnato all'inerente punto di raccolta per il riciclo di apparecchi

elettrici o elettronici. Assicurandosi che questo prodotto venga smalito correttamente, si aiuta a prevenire potenziali consequences negative per l'ambiente e per la sanità delle persone, che potrebbero altrimenti essere causate con l'incorretto smaltimento di questo prodotto. Per ulteriori informazioni dettagliate sullo smaltimento, si prega contattare il locale comune, il servizio dello smaltimento dei rifiuti oppure il negazio dove il prodotto è stato acquistato.

Garanzia e condizioni di garanzia

Se una qualiasi parte dovese guastarsi a causa di una lavorazione e gge le istruzioni contenei del Manuale dell'Operatore e scadente nel periodo della garanzia, Husqvarna UK Ltd., tramite i comprehende come operare e Maintainere la macchina. suo Centri di riparazione autorizzati, effetturà miglioramente la Giusti non coperti alla garanzia.

Guasti acause dei seguenti non sono coperti, pertanto è importanteoppure a modifiche apportate in un modo qualsià alla macchina.

riparazione o la sostituzione, sempre che:
a) Il guasto sia stato notificato direttamente al centro riparazioni autorizzato.
b) Venga presentata la ricevuta d'acquisto.
c) Il guasto non sua stato causato da uso impropero, negligenza o regolazioni errate da parte dell'utente.
d) Il guasto non sia dovuto al normale logoramento per uso.
e) La macchina non sua stata sottomosta a manutenzione né riparata, smontata o manomessa da persona non autorizzato da Husqvarna UK Ltd..
f) La macchina non sia stata noleggiata a terzi.
g) La macchina sia di proprietà dell'acquirente originale.
h) La macchina non sia stata adibita a uso commerciale.
*Questa garanzia è supplementare ai diritti legali del cliente e non ilimita in alcun modo.

UE DICIHIARAZIONE DI CONFORMITA

Husqvarna AB, S-561 82 Huskvarna, Sweden

Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto

Designazione.Lawnmower = Tosaerba

Designazione tipo(i) C340VC, C370VC

Identificazione série.......Vedi Etichetta Dati Prodotto

Anno di costruzione....Vedi Etichetta Dati Prodotto

è conforme ai requisiti e alle disposizioni essenziali delle seguenti direttive CEE:

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

in base ai seguenti standard armonizzati UE applicati:

Il livllo massimo di pressione sonora ponderato A Lnella posizione dell'opereatore, misurato secondo la norma EN60335-2-77 e riportato in tabella.

O valor maximalo ponderado de vibrationao mao/braco avaliado em conformidade com a norma EN ISO 20643 numa amostra do(s) produit(s) supracitado(s) e indicado na tabela.

2000/14/CEE: il livello di potenza sonora Lwa misurata e i valori di potenza sonora Lwa garantiti corrispondono alle cîfre riportate nelle tabelle.

Procedura di valutazione alla conformità..Annex VI

Organismo notificato. Intertek, Davy Avenue,

Knowlhill, Milton Keynes,

Responsabile Tecnico

Possessore della documentazione tecnica

Tipo	C340VC	C370VC
Larghezza di taglio (cm)	34	37
Velocità di rotazione della lama (rpm)	3700	3600
Alimentazione (kW)	1.4	1.6
Potenza sonora misurata \( L_{WA} \)(dB(A))	94	93
Potenza sonora garantita \( L_{WA} \)(dB(A))	96	96
Pressione Sonora \( L_{PA} \)(dB(A))	78.2	82.1
Incertezza \( K_{CA} \)(dB(A))	2.5	2.5
Vibrazione mano / braccio \( a_{vw} \)(m/s2)	1.79	2.7
Incertezza \( K_{sah} \)(m/s2)	1.5	1.5
Peso (Kg)	10.8	11.2

ITALIANO - 4

1. Uvol'nite paku Start/Stop

Priezor pri plnom kontajneri na travu

• Ked'sa kontajner na travu naplin, v priezore uvidite tuy

Ked'je priezor/kontajner na travu plny, je potrebne ho vyprazdnif.

SLOVENCINA - 2

Kosenie

Kosenie
