BRUKSANVISNING Chevron 37VC FLYMO

Forklaring av symbolene pa Produktet

Advarsel

Ettersyn av gressklipperen

Rengjoring

- BRUK HANSKER

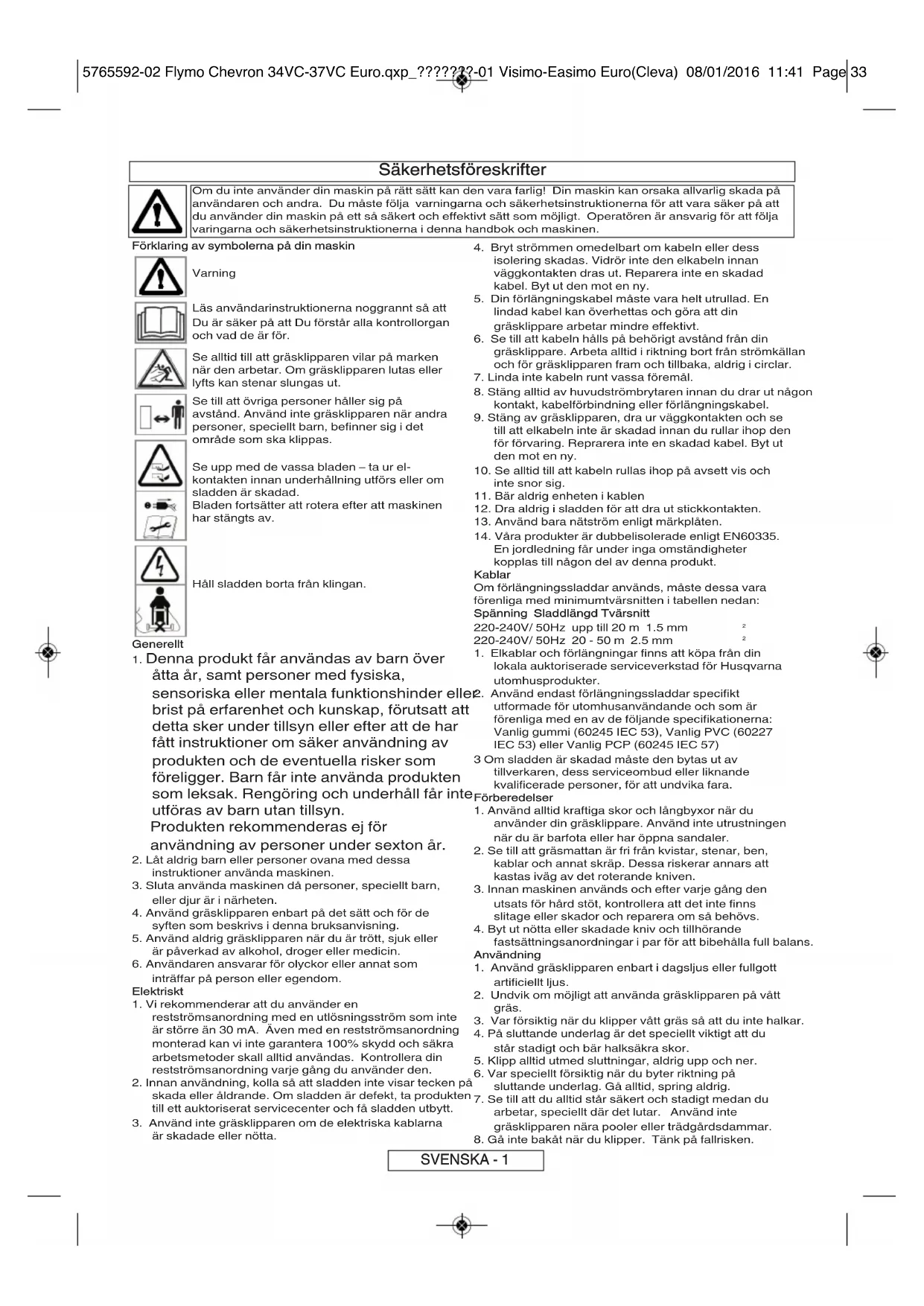

Öm du inte använder din maskin på rätt sätt kan den vara farlig! Din maskin kan orsaka allvarlg skada på användaren och andra. Du maste följ avarningarna och sakerhetsinstruktionerna for att vara saker på att du använder din maskin på att sä kert och effektiv tätt som mögigt. Operatoren ar ansvarig for att följa varingarna och sakerhetsinstruktionerna ienna handbook och maskinen.

Förklaring

Läs användarinstruktionerna noggrant s ät Du ar saker pa att Du Förstår alla kontrollorgan och vad de ar for.

Se alltid till att grasklipparen vilar pa marken nar den arbetar. Om grasklipparen lutas ellr lyfts kan stenan slungs ut.

Se till att ovriga personer haller sig pa avstand. Anvand inte grasklipparen nar andra personer, specielt barn, befinner sig i det omrade som ska klippas.

Se upp med de vassa bladen - ta ur el-kontakten innan underhällning utfors aller om sladden ar skadad. Bladen fortssatter att rotera after att maskinen har stängts av.

Háll sladden borta frán klingan.

Generell

1. Denna produit fär användas av barn over atta ar, somt personer med fysiska, sensoriska eller mentala Funktionshinder elle brist pa erfarenhet och kunskap, forutsatt att detta sker under tillsyn erler after att de har fätt instruktioner om söker användning av produits och de eventuella risker som foreligger. Barn far inte använda produits som leksak. Rengöring och unterhäll fär inte utforas av barn utan tillsyn. Produktien rekommenderas ej for använding av personer under sexton ar.

2. Låt aldrig barn eller personer ovana med dess instruktioner använda maskinen.

3. Sluta anvanda maskinen dā personer, specieltl barn, ell er djur ānahrhen.
4. Använd gräsklipparen enbart på det sätt och für de syften som beskrivs ienna bruksanvisning.
5. Använd aldrig gräsklipparen nár du ar trött, sjuk eller ar paverkad av alkohol, droger aller medicin.
6. Användaren ansvarar for olyckor aller annat som inträffar på person eller egendom.

Elektriskt

1. Vi rekommenderar att du anvander en reststromanordning med en utlosningsström som inte ar större an 30 mA. Aven med en reststromanordning monterad kan vi inte garantera 100% skydd och sakra arbetsmetoder skull alltid anecdas. Kontrolera din reststromanordning varje gang du anvander den.
2. Innan anvandning, kolla sa att sladden inte visar tecken pa skada eller aldrande. Om sladden ar defecte, taprodukten till ett auktoriserat servicecenter och få sladden utbytt.

3. Använd inte gräsklipparen om de elektriska kablarna ar skadade eller notta.

4. Bryt strömmen omedelbart om kabeln aller dess isolering skadas. Vidrör inte den elkabeln innan vaggkontakten dras ut. Reparera inte en skadad kabel. Byt ut den mot en ny.

5. Din forlängningskabel maste vara helt ultrlad. En lindad kabel kan overhettas och gora att din graskilppare arbetar mindre effektiv.
6. Se till att kabeln hails pa behorigt avstand fran din grasklippare. Arbeta alltid i riktning bort fran stromkallan och for grasklipparen fram och tilbaka, aldrig i circlar.
7. Linda inte kabeln runt vassa foremal.
8. Stäng alltid av huvudströmbrytaren innan du drar ut;nagon kontakt, kabelforbinding eller forlängningskabel.
9. Stäng av gräsklipparen, dra ur vaggkontakten och set till att elkabeln inte ár skadad innan du rullar ihop den Förforallng. Reprarera inte en skadad kabel. Byt ut den mot en ny.
10. Se alltid till att kabeln rullas ihop pa avsett vis och inte snor sig.
11. Bär aldrig encheten i kahlen
12. Dra aldrig i sladden for att dra ut stickkontakten.
13. Använd bara natström,enlig markpläten.
14. Väraprodukter ar dubbelisolerade enigt EN60335. En jordlednng fár under inga omständigheter koplas till nagoon del av denna produit.

Kablar

Om forlängningssladdar används, maste dessa vara forenliga med minimumvärsnitten i tabellen nedan: Spanning Slädlängd Tvärsnitt
220-240V/50Hzupp till 20 m 1.5 mm
220-240V/50Hz 20-50m2.5mm

1. Elkablar och forlangningar finns att kopa fran din lokala auktorserade serviceverkstad for Husqvarna automhusprodukter.

2. Anvand endast forlangningssladdar specifikt utformade for utomhusanvandande och som ar forenliga med en av de foljande spekificationerna: Vanlig gumm (60245 IEC 53), Vanlig PVC (60227 IEC 53) erer Vanlig PCP (60245 IEC 57)

3 Om sladden ar skadad maste den bytas ut av tillverkaren, dess serviceombud erer liknande kvaliferade personer, for att undvika fara. Forberedelser

1. Använd alltid kraftiga skor och langbyxor när du använden din grasklippare. Använd inte utrustningen när du ar barfota erh ear öppna sandaler.
2. Se till att gräsmattan ár fri从前 kviSTAR, stenar, ben, kablar och annat skrp. Dessa riskerar annars att kastas ivag av det roterande kniven.
3. Innan maskinen anecd's och after varje gang den utsats for harg stot, kontrllera att det inte finns slitage ell skador och reparera om sa behovs.

4. Byt ut notta ell er skadade kniv och tillhörande
   fastsättningsanordninger i par För att biehälla full balans.
   Använding

5. Använd gräsklipparen enbart i dagsljus aller fullgott artificiellt lius.

6. Undvik om möjigt att använda gräsklipparen på vätt grayscale.
7. Var forsiktig nár du klipper vatt gras sa att du inte halkar.
8. På sluttande underlag ar det speciellt viktigt att du stär stadigt och bär halksäkra skor.
9. Klipp alltid utmed sluttningar, aldrig upp och ner.
10. Var speziellt forsiktig när du byter riktning pää sluttande underlag. Gä alltid, spring aldrig.
11. Se till att du alltid stär sakert och stadigt medan dur arbetar, specliell det det lutar. Använd inte gräsklipparen nara pooleder er trädgårdsdammar.
12. Gä inte bakätNDAR klipper. Tänk pa fallrisken.

SVENSKA - 1

Sakerhetsforeskrifter

1. Klipp aldrig graset genom att dra grasklipparen mot dig.

2. Stäng av gräsklipparen innan du drar den över andra ytor an gras.

3. Använd aldrig gräsklipparen om skydden ar skadade aller bortagna.
   12.Hall alltid hander och fotter borta fran skarande delar och specielt nar motorn startas.
4. Luta inte grasklipparen nár motorn ar igang.
5. Placera inte händerna nara gräsutskastet.
6. Plocka aldrig upp eller bär en gräsklippare nar den arbetar eller fortfarande ár kopplad tillett vagguttag.
7. Bryt strommen:
8. innan du lämnar gräsklipparen utan tillsyn under en langre tid,
9. innan du rensar bort en tilttappning,
10. innan du undersoker, rengor erler utfor underhalsarbeten pa grasklipparen,

11. om du stöter mot att objekt. Använd inte din gräsklippare tills du ar saker på att gräsklipparen ar saker att använda,

12. om gräsklipparen vibrerar på att onormalt satt. Undersök omedelbart. Stora vibrationer kan förorsaka skador.
    Underhäll och fövaring

13. Fara! Vidrör inte roterande klinga(klingor)
14. Hall grasklpparen iett arbetssakert skick genom att kontrollera att samtliga muttrar, bultar och skruvar anatdragna.
15. Kontrollera regelbundet grasuppsamlaren for slitage.
    eller skador.
16. Byt ut notta ellr skadade maskindelar.
17. Använd enbart de reservdelar, knivbult, distansbrickkor och flakt som ar avsedda forenna produit.
18. Var forsiktig vid justering av grasklipparen sà att du inte fastnar med fingrarna mellan de rørliga kniven och maskinensFTA delar.
19. Forvara pa en sval och torr plats utom räckhall for barn. Förvara inte utomhus.
20. Lat Produkten svalna minst 30 minutes innan forvaring.

VIKTIG INFORMATION

När denkommen frän tillverkaren befindner sig hjulen i rest position. Sätt inte igång** produkten innan den resta positionen harändrats till position 5. (Se fig A)

Montering av lagre handtagen pa grasklipparen

1. For in de nedre handtagen i maskinkroppen och tryck ned (B1).

2. Använd en pozidrive-skruvmejsel for att Förain skruvarma i maskinkroppen och dra at ordentlich (B2).

Montering av övre handtagen på lagre handtagen 34E

1. Se till att det övre handtaget ár korrekt placerat med lasknappen och kopplingsdosan langst upp.
2. Satt muttern knoppen. (C1)
3. Se till att det övre handtaget och det lagre handtaget ar korrekt inirktade (C2). Det finns två hal for justering av det övre handtaget.
4. Passa in skruven, brickan och vingmattern (C2). Skruva till vingmattern.
5. Upprepa pa andra sidan.
6. Passa in sladden handtagen med de medfoljande

clipsen. Se innehällssidan for position.

Se till att sladden inte fastnar mellan de övre och de andere handtagen.

1. Satt i pinnen pa kabelhallaren i halet i det ovre handtaget (D1).
2. Satt i den minre skruven och dra at den ordentligt (D2)
3. Upprepapáandrasidan.

1. Placera grasladelocket pa graslademonteringen genom att rikta in clipsen. Se til att clipsen sitter som de skinn an den klickar np plats (E)
   Passa in fullt monterad graslada pa grasklipparen.
2. Lyft sakerhetsflappen (F1)
3. Set till att utloppsrannan ar ren och fri fran materia(F2)
4. Placera den full monterade grasladan pa de 2 placeringspunkterna (F3) langst bak pa dacket sasom illustraterati bilden. G
5. Placera sakerhetsflappen ovanp grasladan. Set till

Klipphofsdjustering

• Klipphofden justeras genom att lyfta aller sänka hjulen med hjälp av Höjdusteringsspaken (H)

Det finns fem klipphjoder pa denna produkt (20 - 60 mm).

Klipphojd: 1 & 2 - Lag, 3 - medium, 4 & 5 - Hog

OBS!

En medium klipphöjd rekommenderas for de festa grasmattor. Kvaliten pa din grasmattakommen att lida och uppsamlingen blir samre om du klipper for Iagt.

Starta och stanna

Att starta din grasklippare

1. Fäst forlängningssladden på baksidan av kopplingsdosan.(J)
2. Forma en ogla i sladden och for den genom oppningen. (K)
3. For att sakerstalla, placera oglan over broken och dra sladden tillbaka genom oppningen (L).
4. Anslut kontakten till eluttaget och satt pa. Kopplingsdosan har en las-av-knapp (M1) for att

1. Tryck in och häll lás-av-knappen (M1) intryckt pä kopplingsdosan, krama sedan start/stopp-spakarna mot det övre handtaget (N).
2. Fortsatt att krama start/stopp-spaken mot det övre handtaget och slapp las-av-knappen (P).
3. OBS! Det finns två start/stopp-spakar. Vilken som kan användas for att starta gräsklipparen.
4. Släpp trycket på start/stopp spaken.

SVENSKA - 2

Gräslåda full-fönstret

• Allteftersom gräslād an fylls,kommen gräset att synas genom fönstret (Q).

När fönstret/gräsladan ar full ar det dags att tomma grasladan.

Hur man klipper

Hur man klipper

1. Börjä klippa langs med kanten av gräsmattan narmast eluttaget sāt kabeln ligger pa gräsmatten som du redan har klippt.
2. Klipp graset två gänger i veckan under den period dā graset växer. Grasmattan tar skada om mer øn en tredjedel av langden klips med en gang.

Overbelasta inte grasklippen

Att klippa högt tjockt gras kan fã motorhastigheten att gã

ner, och dukommen att hora en andring i motorljudet.

Om motorhastigheten gär ner kan du überbelasta din gräsklippare, vilket kan orsaka skada. Vid klippning i högt tjocktɜskommen en forsta klippning med klipphöjen satt högre att hjälpa till att reducera belastningen. Se klipphöjsjustering.

Kantkam (R1)

Gör det möjlicht att klippa nara väggar och staket

Avlagsnande och inpassande av kniven

Stäng av, vänta tills kniven har slutat rotera och drag ur elsladden INNAN du försoker avlågsna eller äandra kniven. Hantera alltid kniven varsamt - vassa kanter kan ursaka skada.

ANVAND HANDSKAR.

Avlagsnande av kniven

S1 - knivbult S2 - bricka S3 - kniv

1. For att avlagsna knivbulten, häll kniven stadigt med en behandskad hand och med en skiftnyckel, lösgor knivbulten genom att vrida moturs (S).
2. Avlagsna knivbulten, brickan och kniven. (S)
3. Kolla after skada och rengör vid behov.
4. I fall kniven har fastnat, for in en skruvmejsel (T1) i

halet (T2) for att halla fast dewet, anvand sedan skiftnyckeln for att losgora knivbulten genom att vrida skiftnyckeln moturs. Se till avlagsna skruvmejsel innan maskinen sats pa igen.

Byt ut metallkniven after 50 timmars klippning aller 2 ar
vikendera somkommen forst-oavsett skick. Om kniven
ar spracktller skadad,byt ut med en ny.
Inpassande av kniven

1. Passa in kniven pa skaatet med knivens vassa kanter pekandes ut fran skaatet.
2. Satt ihop knivbulten genom brickan och kniven igen.
3. Häll kniven stadigt med en behandskad hand och vrid fast kniven ordentlich med en skiftnyckel. Vrid inte till for Hart.

• ANVAND HANDSKAR
  VIKTIGT! Det ar mycket viktigt att halla din grasklippare ren. Grasklipp som lamnas kvar i nagot av luftintagen aller under dacket skulle kunna bli en potentiell brandfara.
• Avlagsna gras fran dackets undersida med en borste. (V1)
• Med hjälp av en mjuk borste - Avlagsna gräslipp frana alla luftintag (V2), utloppsrännan (V3) och grasladan (V4).
• Med hjalp av en mjuk borste, avlagsna grasklipp fran fönstret (V5).
• Torka din grasklippares yta med en torr trasa (V6).
  VIKTIGT! Anvand aldrig vatten for renrgoring av din grasklippare, aftersom det kan skada grasklipparen och ogilttggora garantin. Rengor inte med kemikaler,

inkluderal bensin, ell erlosningsmedel - vissa kan forstora kritiska plastdelar.

Forvaring av kabel

• Din elkabel kan virus rund dessa hällare for en ren och saker Förvaring (W1).
  Forvaring av din grasklippare:
• Förvara på en torr plats där gräsklipparen ár skyddad frän skad
• Lösgor vingmuttrarna for att kunna vika handtagen overprodukten (W2) och se till att stödja det övre handtaget.
  Vid gräsklippningssäsongens slut
• Byt ut bultar, muttrar och skruvar vid behov.
• Rengör din gräsklippare noga.
• Se till att elsladden forvaras korrekt for att forhindra skada.

Felsökningstips

Funggerar inte

1. Har den korrekta startprocessen foljts? Se 'Att starta din grasklippare'

2. Är elen pa?

3. Kolla kontaktens sakring, om trasig, byt ut.

4. Forstätter säkringen att g? Koppla omedelbart bort grasklippen fran elnätet och vänd dig till ditt Husqvarna Service Centre.

Dalg grayscaleamling

1. Koppla ur fran elnaret.
2. Rengor utsidan pa luftintagen, utloppsrannan och undersidan av dasket.
3. Hj till en hogre klipphojd. Se klipphojdsjustering.
4. Om dālig uppsamling kvarstā: Koppla omedelbar bort gräsklipparen fran elnätet och vänd dig till ditt Husqvarna Service Centre.

Overdriven vibration

1. Koppla ur fran elnaret.
2. Kolla om kniven sitter som den ska?
3. Om kniven ar skadad ell sliten, byt ut med en ny.

Koppla omedelbart bort grasklipparen fran elnatet och vänd dig till ditt Husqvarna Service Centre.

Gräsklipparen blir tung att skjuta

1. Koppla ur fran elnaret.
2. I högt gräs aller pa ojämn mark, bör klipphofföjden hojas
   till en högre position. Se klipphoffjdsjustering.
3. Kontrollera att hjulen kan rotera fritt.
4. Om problem kvarstar:

Koppla omedelbart bort grasklipparen fran elnatet och vand dig till ditt Husqvarna Service Centre.

Serviceinformation

• Din produit kan identificeras genom Produktetiketten i silver och svart.
  Vi rekommenderar pada det allvarligaste att Du larnar in Din maskin for service minst en gang per ar, oftare om den anvandes professionell.

Reservdelar

Klinga 34cm

Referensnummer.:

Reservdelsnummer:

FLY066

577366490

Klinga 37cm

Referensnummer.:

Reservdelsnummer:

FLY067

579041990

SVENSKA - 3

Miljöinformation

• Man mäste ta hänsyn till miljön nar man gör sig av med en produit som ej langre ar användbar.
• Om ar nödvändigt, kontakta Din lokala myndighet for information om hur Du skall gora dig av med Produkten.

Symbole pa produit erer dess forpackning indikerar attenna produkt ej kan hantera som hushallsavfall.Den skall i stallet overlamnas till

passande ätervinningsstation for ätervinning av elektrisk och elektronisk ultrustning. Genom att se till attenna produit omhandertas ordentlich kan du hjälpa till att motverka potentiella negativa konsekvenser pa miljö och manniskor, vilka annars kan orsakas genom oriktig avfallshantering avenna produit. För mer detaljerad information om ätervinning avenna produit,kontakte dinCOMMUN, din hushällsavfallsservice eller affaren där du köpte produits.

Garanti och policy

Om相关政策 del befinns vara defekt på grund av fabrikationsfel under garantitiden kommer Husqvarna division for utomhusprodukter genom en auktoriserad verkstad att repara eller byta ut delenutan kostnad forkunden under forutsätting att:

a) Felet rapporteras direkt till den auktoriserade reparatoren
b) Inkopsbevis medfoljer.
c) Feletinte har orsakats av missbruk, vanskötsel erler felaktigt bruk.
d) Felet inte beror pa normal forslitning.
e) Maskinen inte har reparerats, plockats isar aller behandlats av en icke-auktoriserad reparator.
f) Maskinen inte har hyrts ut.
g) Maskinens ags av den ursprunglige kunden.
h) Maskinen inte har brukats kommersiellt.

*Denna garanti utgor ett komplement till kundens lagliga rattigheter och begransar inte på nagot satt dessa.

Fel som uppstar p.g. a underlande att gora foljande

tacks inte av garantin och det ar dafür vilkigt att du laSer de instructuerion som finns i bruksanvisningen och forstharh dur skall kora och underhalla din maskin. Fel som ej omfattas av garantin
Underlätse att rapportera ett fel som upppkommen tidigare.
Uppkommen fel after plotslig stöt..
Fel som uppSTAR som att resultat av att maskinen inte anvands i enlight med de instruktioner och rekommendationer som finns i driftshandboken.
Maskinen har hyrts ut.
Flöjade detailer räknas som försättningsdilar och deras livslängd ar beroende av regelbundet unterhäll och ar)därfor normalt inte täckta av garantin: kniv, elkabel
Varning!

Husqvarna UK Ltd. ansvarar ej under denna garanti for fel som direkt erller indirekt uppstatt after att reservdeler som inte har tilverkats erller godkant's av Husqvarna UK Ltd. monterats pa maskinen erler om maskinen har modifierats pa nagot satt.

EU FÖRSAKTRAN OM ÖVERENSSTÄMMELSE

Husqvarna AB, S-561 82 Huskvarna, Sweden

Deklarerar under vart eget ansvar attprodukten:

Beteckning Lawnmower = Grasklippare

Beteckning av typ(er).C340VC,C370VC

Identifiering av série....Se Produktidentifieringsetikett

Tillverkningsar.. Se Produktidentieringsetikett

Overrensstammer med nodvändiga krav & villkor i de foljande EG-direktiv:

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

baserat paföljande EU-samordningsstandard:

Maximal A-vagd ljdtrycksniva Lpa vid operatorens position, uppmatt i enlight med EN60335-2-77 anges i tabellen.

Det maxima hand-/armvibrationsvagda vardet a h uppmatt i enlighet med EN ISO 20643 vid ett prov av ovan namnda Produkt anges i tabellen.

2000/14/EC: Den uppmatta ljdkrft Lw & garanterade ljdkrft Lw varden a i enlight med de tabulerade sifrorna. Konformitetsvorderingsprocedur.. Annex VI

Underattat organ.. Intertek, Davy Avenue

Knowlhill, Milton Keynes,

S1 - knivbolt S2 - skive S3 - kniv
