Produkttyp	Elektrisk rotorklippare
Märke	Flymo
Modell	SpeediMo 360VC
Klippbredd	36 cm
Justerbar klipphöjd	20 – 60 mm (5 lägen)
Gräskorgens volym	30 liter
Vikt	11,8 kg
Märkeffekt	1500 W
Nätspänning	230 V ~ 50 Hz
Bladets rotationshastighet	3600 varv/min
Ljudtrycksnivå	87 dB(A)
Ljudeffektnivå (uppmätt/garanterad)	93 / 96 dB(A)
Vibration hand/arm	2,3 m/s² (osäkerhet 1,5)
Bladtyp	Metallblad (rekommenderas byte efter 50 h eller 2 år)
Reservdel blad	Ref. 590605190 Art. FLY071
Avsedd användning	Gräsmattor i villaträdgårdar, lutning ≤ 20°
Säkerhet	Automatiskt stopp vid släppning av spak, skydd mot kast
Strömförsörjning	Nätansluten med lämplig förlängningssladd (area 1,5 mm² upp till 20 m, 2,5 mm² upp till 50 m)
Montering	Justerbart handtag i två lägen, avtagbar gräskorg
Underhåll	Rengöring med borste (inget vatten), kontroll av blad

Vanliga frågor - SpeediMo 360VC FLYMO

Hur startar jag klipparen SpeediMo 360VC?

Tryck på säkerhetsknappen samtidigt som du drar startsvängen mot handtaget, släpp sedan knappen. Bladet börjar rotera. För att stoppa, släpp svängen.

Hur justerar jag klipphöjden?

Använd höjdjusteringshandtaget för att välja ett av 5 lägen (20 till 60 mm). Vänta tills bladet har stannat helt innan du justerar.

Vad gör jag om klipparen inte startar?

Kontrollera att startproceduren är korrekt. Kontrollera säkringen i stickkontakten och byt ut den vid behov. Se till att apparaten är ansluten och att uttaget fungerar.

Hur rengör jag klipparen?

Koppla ur klipparen och vänta tills bladet stannat helt. Använd en mjuk borste för att ta bort gräs under kåpan, i luftintagen och i utkastet. Använd aldrig vatten eller högtryckstvätt.

När ska jag byta blad?

Byt blad var 50:e klipptimmme eller vartannat år, beroende på vilket som inträffar först. Byt omedelbart om det är sprucket, skadat eller slött.

Hur förvarar jag klipparen efter användning?

Rengör klipparen noggrant, linda kabeln i åttor runt krokarna, fäll ihop handtagen efter att ha lossat vingmuttrarna. Förvara på en torr, stängd och frostfri plats.

Vilken förlängningssladd ska jag använda till denna klippare?

Använd en utomhusförlängningssladd med lämplig area: 1,5 mm² för längd upp till 20 m, 2,5 mm² för 20 till 50 m. Sladden måste vara i gott skick.

Vad gör jag om gräsuppsamlingen är dålig?

Koppla ur klipparen och rengör utkastkanalen och undersidan av kåpan. Höj klipphöjden. Kontrollera att bladet är korrekt monterat och i gott skick.

Kan jag använda klipparen i sluttningar?

Ja, men inte i lutningar över 20°. Klipp på tvären (aldrig uppför eller nedför) för att behålla balansen. Var försiktig vid riktningsändringar.

Hur byter jag blad på klipparen?

Koppla ur strömmen och använd skyddshandskar. Håll fast bladet stadigt och lossa muttern moturs. Ta bort bladet, montera det nya med skarpa kanterna motsatt axeln, dra sedan åt muttern ordentligt utan att överdriva.

BRUKSANVISNING SpeediMo 360VC FLYMO

sv Bruksanvisning 89 Elektrisk cylindergräsklippare

1.1 Symboler på produktet

Risiko for tilskadekomst!

Risiko for tilskadekomst!

1.1 Symboler på produktet

→ Les bruksanvisningen.

ADVARSEL!

1) Sikkerhet i arbeidsområdet

→Hold små barn på avstand när du monterer produktet.

→Vær forsiktig när du går bakover.

2. MONTERING

FARE!

→Bruk vemehansker när du monterer produktet.

2.1 Slik monterer du håndtaket [fig. A1/ A2]:

1. Monter det nedre håndtaket i de tilsvarende hullene i aggregatet.
   →Fest med vingemutteren (fig. A1).
2. Fest det øvre håndtaket til det nedre håndtaket med vingemutteren (fig. A2).

Kassering av produktet

(i henhold til direktiv 2012/19/EU / S.I. 2013 nr. 3113)

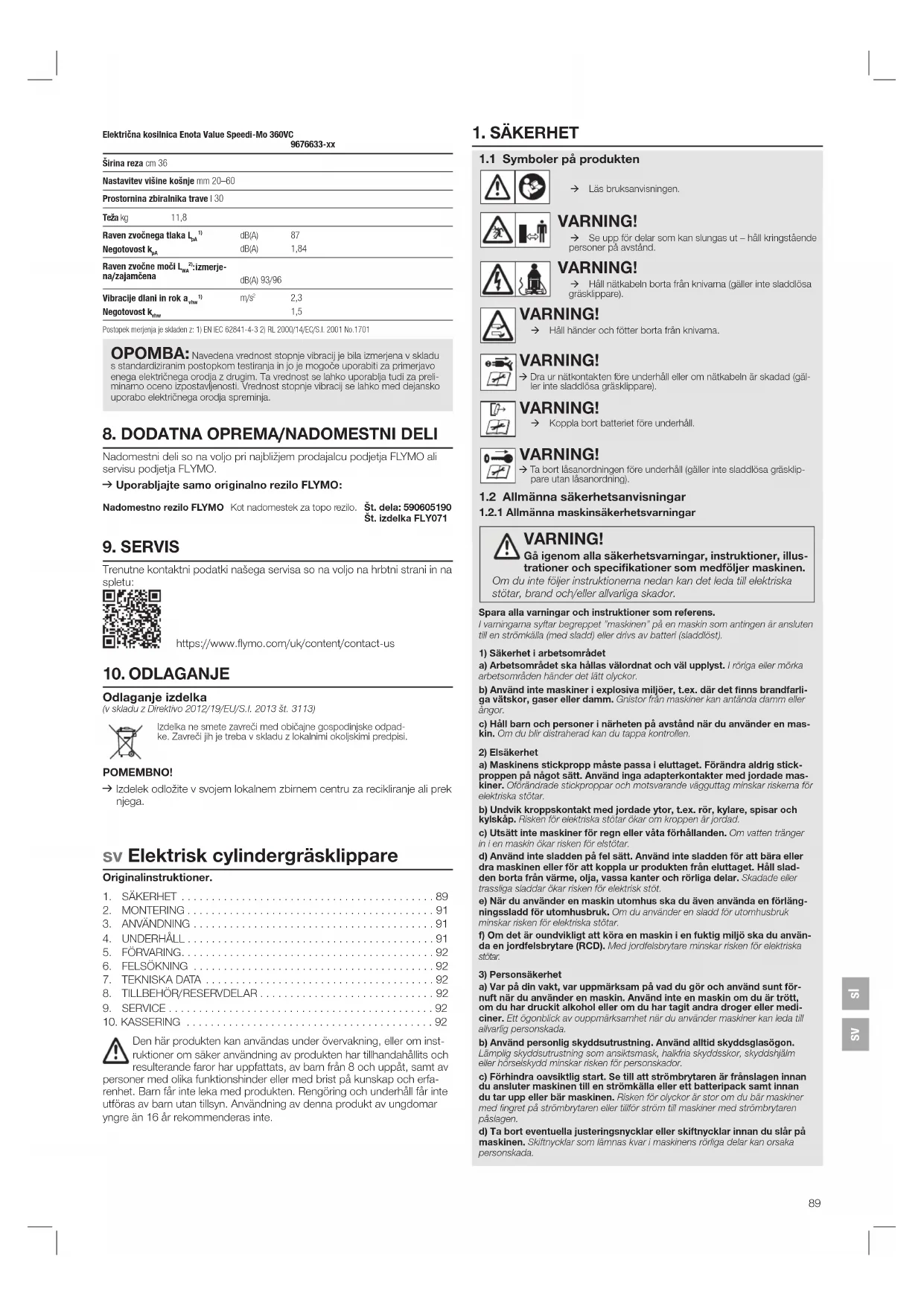

sv Elektrisk cylindergräsklippare

Originalinstruktioner.

1. SÄKERHET 89
2. MONTERING 91
3. ANVÄNDNING 91
4. UNDERHÅLL 91
5. FÖRVARING....92
6. FELSÖKNING 92
7. TEKNISKA DATA 92
8. TILLBEHÖR/RESERVDELAR 92
9. SERVICE....92
10. KASSERING 92

Den här produkten kan användas under övervakning, eller om instruktioner om säker användning av produkten har tillhandahållits och resulterande faror har uppfattats, av barn från 8 och uppåt, samt av personer med olika funktionshinder eller med brist på kunskap och erfare- renhet. Barn får inte leka med produkten. Rengöring och underhåll får inte utföras av barn utan tillsyn. Användning av denna produkt av ungdomar yngre än 16 år rekommenderas inte.

1. SÄKERHET

1.1 Symboler på produkten

→ Läs bruksanvisningen.

WARNING!

→ Se upp för delar som kan slungas ut – håll kringstäende personer på avständ.

WARNING!

→ Håll nätkabeln borta från knivarna (gäller inte sladdlösa gräsklippare).

WARNING!

→ Håll händer och fötter borta från knivarna.

WARNING!

→ Dra ur nätkontakten före underhåll eller om nätkabeln är skadad (gäller inte sladdlösa gräsklippare).

WARNING!

→ Koppla bort batteriet före underhåll.

WARNING!

→ Ta bort läsanordningen före underhäll (gäller inte sladdlösa gräsklippare utan läsanordning).

1.2 Allmänna säkerhetsanvisningar

1.2.1 Allmänna maskinsäkerhetsvarningar

WARNING!

Gå igenom alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer maskinen.

Om du inte följer instruktionema nedan kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner som referens.

I varningarna syftar begreppet "maskinen" på en maskin som antingen är ansluten till en strömkälla (med sladd) eller drivs av batteri (sladdlöst).

1) Säkerhet i arbetsområdet

a) Arbetsområdet ska hållas välordnat och väl upplyst. I röriga eller mörka arbetsområden händer det lätt olyckor.

b) Använd inte maskiner i explosiva miljöer, t.ex. där det finns brandfarliga vätskor, gaser eller damm. Gnistor från maskiner kan antända damm eller ångor.

c) Håll barn och personer i närheten på avständ när du använder en mas- kin. Om du blir distraherad kan du tappa kontrollen.

2) Elsäkerhet

a) Maskinens stickpropp måste passa i eluttaget. Förändra aldrig stickproppen på något sätt. Använd inga adapterkontakter med jordade maskiner. Oförändrade stickproppar och motsvarande vägguttag minskar riskema för elektriska stötar.

b) Undvik kroppskontakt med jordade ytor, t.ex. rör, kylare, spisar och kylskåp. Risken för elektriska stötar ökar om kroppen är jordad.

c) Utsätt inte maskiner för regn eller våta förhållanden. Om vatten tränger in i en maskin ökar risken för elstötar.

d) Använd inte sladden på fel sätt. Använd inte sladden för att bära eller dra maskinen eller för att koppla ur produkten från eluttaget. Håll sladden borta från värme, olja, vassa kanter och röliga delar. Skadade eller trassliga sladdar ökar risken för elektrisk stöt.

e) När du använder en maskin utomhus ska du även använda en förlängningssladd för utomhusbruk. Om du använder en sladd för utomhusbruk minskar risken för elektriska stötar.

f) Om det är oundvikligt att köra en maskin i en fuktig miljö ska du använda en jordfelsbrytare (RCD). Med jordfelsbrytare minskar risken för elektriska stötar.

3) Personsäkerhet

a) Var på din vakt, var uppmärksam på vad du gör och använd sunt för- nuft när du använder en maskin. Använd inte en maskin om du är trött, om du har druckit alkohol eller om du har tagit andra droger eller mediciner. Ett ögonblick av ouppmärksamhet när du använder maskiner kan leda till allvarlig personskada.

b) Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Lämplig skyddsutrustning som ansiktsmask, halkfria skyddsskor, skyddshjälm eller hörseiskydd minskar risken för personskador.

c) Förhindra oavsiktlig start. Se till att strömbrytaren är frånslagen innan du ansluter maskinen till en strömkälla eller ett batteripack samt innan du tar upp eller bär maskinen. Risken för olyckor är stor om du bär maskiner med fingret på strömbrytaren eller tillför ström till maskiner med strömbrytaren påslagen.

d) Ta bort eventuella justeringsnycklar eller skiftnycklar innan du slår på maskinen. Skiftnycklar som lämnas kvar i maskinens rörliga delar kan orsaka personskada.

e) Sträck dig inte för långt. Ha alltid ett stadigt fotfäste och god balans. Det ger dig större kontroll över maskinen i oväntade situationer.

f) Använd lämpliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll här och kläder borta från rörliga delar. Lösa kläder, smycken och längt här kan fastna i rörliga delar.

g) Om det finns anordningar för anslutning av enheter för uppsamling av damm ska du se till att dessa är ordentligt anslutna och att de används på rätt sätt. Dammuppsamling kan minska dammrelaterad fara.

h) Tillåt inte dig själv att bli för avslappnad, även om du har erfarenhet av regelbunden användning av maskiner, så att du börjar strunta i verktygssäkerheten. En slarvig handling kan orsaka allvarlig skada på mindre än en sekund.

4) Användning och skötsel av maskinen

a) Använd inte onödig kraft. Använd den maskin som är rätt för aktuellt syfte. Med rätt maskin utför du ett bättre och säkrare jobb med den hastighet som maskinen är utformad för.

b) Använd inte maskinen om du inte kan starta och stänga av den med strömbrytaren. Maskiner som inte kan regleras med strömbrytaren är farliga och måste repareras.

c) Koppla bort kontakten från strömkällan och/eller ta bort batteriet (om det kan tas bort) innan du gör några justeringar, byter tillbehör eller förvarar maskiner. Sådana förebyggande säkerhetsåtgärder minskar risken för att maskinen startas oavsiktligt.

d) Förvara maskiner utom räckhåll för barn när de inte används. Se till att personer som inte tidigare har hanterat maskinen eller som inte har läst instruktionerna inte använder den. Maskiner är farliga om de används av ovana användare.

e) Underhåll maskiner och tillbehör. Kontrollera att rörliga delar ligger i Inje och inte kärvar. Kontrollera även om det finns skadade delar eller om det föreligger andra förhållanden som kan påverka maskinens funktion. Om maskinen är skadad ska den repareras innan den används igen. Många olyckor sker på grund av att rätt underhåll inte har utförts på maskinema.

f) Håll skärverktyg vassa och rena. Skärverktyg med vassa eggar som underhålls på rätt sätt kärvar mer sällan och är lättare att styra.

g) Använd maskinen och tillbehör enligt de här instruktionerna. Tänk på att ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användning av maskinen i andra syften än de avsedda kan resultera i en farlig situation.

h) Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och greppytor innebär att det inte är säkert att hantera och styra maskinen i oväntade situationer.

5) Service

a) Låt endast en kvalificerad reparatör utföra service på maskinen och endast med originalreservdelar. På så sätt garanterar du att säkerheten för din maskin upprätthålls.

1.2.2 Säkerhetsvarningar för gräsklippare

a) Använd inte gräsklipparen i dåligt väder, i synnerhet inte vid risk för blixtnedslag. Det minskar risken att träffas av blixten.

b) Kontrollera noga om det finns vilda djur i området där gräsklipparen ska användas. Vilda djur kan skadas av gräsklipparen under drift.

c) Inspektera noggrant området där gräsklipparen ska användas och ta bort alla stenar, grenar, kablar, ben och andra främmande föremål. Utslungade föremål kan orsaka personskador.

d) Innan du använder gräsklipparen är det viktigt att kontrollera att det inte förekommer slitage eller skador på kniven och knivenheten. Slitna eller skadade delar ökar skaderisken.

e) Före användning: Kontrollera strömsladden och eventuella förlängningssladdar beträffande tecken på skador eller slitage. Använd inte gräsklipparen om sladden är skadad eller sliten. Om sladden skadas eller slits under användning ska du stänga av gräsklipparen. Koppla bort den från strömförsörjningen och var noga med att inte röra vid sladden. En skadad strömsladd eller förlängningssladd kan orsaka elstötar, brand eller allvarliga skador.

f) Kontrollera gräsuppsamlaren ofta med avseende på slitage eller fel. En sliten eller skadad gräsuppsamlare kan öka risken för personskador.

g) Se till att skydden sitter på plats. Skydden måste vara i funktionsdugligt skick och korrekt monterade. Skydd som är lösa eller skadade eller inte fungerar som de ska kan orsaka personskador.

h) Håll alla kalluftsintag borta från skräp. Blockerade luftintag och skräp kan leda till överhettning eller brandrisk.

1) Använd alltid halksäkra skyddsskor när du använder gräsklipparen. Använd aldrig gräsklipparen barfota eller med öppna sandaler. Detta minskar risken för skador på fötterna av den rörliga kniven.

j) Ha alltid på dig långbyxor när du använder gräsklipparen. Exponerad hud ökar risken för skador från utkastade föremål.

k) Använd inte gräsklipparen i vått gräs. Gå – spring aldrig. Detta minskar risken för att halka och falla, vilket kan leda till personskador.

I) Kör inte gräsklipparen i för branta lutningar. Detta minskar risken för att du tappar kontrollen, halkar eller ramlar, vilket kan resultera i personskador.

m) När du arbetar i sluttningar ska du alltid stå stadigt, köra tvärs över sluttningen snarare än uppifrån och ner och vara oerhört försiktig när du byter riktning. Detta minskar risken för att du tappar kontrollen, halkar eller ramlar, vilket kan resultera i personskador.

n) Var extremt försiktig när du backar eller drar gräsklipparen mot dig. Var alltid uppmärksam på din omgivning. Då minskar risken för att snubbla under användningen.

o)Håll strömsladden borta från knivarna. En skadad strömsladd kan orsaka elstötar, brand eller alivarliga skador.

p) Stäng av produkten och koppla bort kontakten från strömkällan om sladden är skadad eller har trasslat sig. Sladdar som är skadade eller har trasslat sig ökar risken för elstötar.

q) Vidrör inte knivar eller andra farliga rörliga delar medan de fortfarande är i rörelse. Detta minskar risken för skador som orsakas av rörliga delar.

r) När du tar bort material som har fastnat eller rengör gräsklipparen ska du se till att alla strömbrytare är avstängda och att strömsladden är från-kopplad. Att gräsklipparen startar oväntat kan leda till allvarliga personskador.

1.3 Ytterligare säkerhetsanvisningar

1.3.1 Avsedd användning

FLYMO-gräsklipparen är avsedd för att klippa gräset i privata trädgårdar och på jordlotter. Produkten är inte avsedd för långvarig användning.

FARA! Risk för skador!

→ Använd inte produkten för att klippa buskar, häckar eller perenner, för att skära av klängväxter eller gräs på tak eller balkonger, för att hacka upp grenar eller kvistar, eller för att jämna ut ojämnheter på marken.
→Använd inte produkten i sluttningar som lutar mer än 20°.

1.3.2 Ytterligare elsäkerhetsanvisningar

FARA! Risk för hjärtstillestånd!

Denna produkt genererar ett elektromagnetiskt fält under användning. Detta elektromagnetiska fält kan påverka funktionen hos aktiva eller passiva medicinska implantat (t.ex. pacemakers), vilket kan leda till allvarliga skador eller dödsfall.

→Rådfråga din läkare och tillverkaren av implantatet innan du använder produkten.

→Ta ut stickproppen när du inte använder produkten.

Kablar

Om förlängningskablar används måste de uppfylla de minsta tvärsektionema i tabellen nedan:

Spänning Kabellängd Tvärsektion

220–240 V/50 Hz Upp till 20 m 1,5 mm²

220–240 V/50 Hz 20–50 m 2,5 mm²

1. Du hittar nätkablar och förlängningskablar hos ditt lokala godkända servicecenter.
2. Använd bara förlängningskablar som är specifikt utformade för utomhusbruk och som stämmer överens med en av följande specifikationer:
3. Vanligt gummi (60245 IEC 53), vanlig PVC (60227 IEC 53) eller
4. vanlig PCP (60245 IEC 57).
5. Om nätkabeln har blivit skadad måste den bytas ut av tillverkaren, dennes serviceverkstad eller likvärdigt kvalificerade personer för att undvika olyckor.

1.3.3 Ytterligare personsäkerhetsanvisningar

FARA! Risk för kvävning!

Små delar kan sväljas.

→Håll små barn borta när du monterar produkten.

→ Stoppa maskinen, ta bort nätkontakten från vägguttaget och vänta tills alla rörliga delar har stannat helt.

- Om maskinen träffar ett främmande föremål:

→ Kontrollera i så fall att maskinen inte är skadad och reparera den innan du startar och använder den igen.

- Om maskinen börjar vibrera onormalt:

→ Kontrollera i sä fall omedelbart att maskinen inte är skadad, byt ut eller reparera skadade delar och inspektera och dra åt lösa delar.

→ Innan du klipper gräset ska du kontrollera området som ska klippas för att se om det finns dolda föremål, exempelvis grenar, och ta bort dem. Detta minskar risken för att skärverktyget fastnar.

→ Stoppa skärverktyget om maskinen måste lutas vid transport när du korsar andra ytor än gräsytor, och när du transporterar maskinen till och från området som ska klippas.

→Luta inte maskinen när motom är påslagen.

→Töm gräsuppsamlaren före förvaring.

→ Rekommendation: Utför rengörings- och underhällsarbete före förvaring.

→ Serva maskinen regelbundet. Detta ökar maskinens livslängd.

→ Använd endast reservdelar som godkänts av FLYMO. Felaktiga reservdelar kan orsaka personskador eller skador på maskinen.

→ Modifiera inte några säkerhetskomponenter. Modifiering av säkerhetskomponenter ökar risken för personskador.

→ Var försiktig när du justerar maskinen. Detta för att förhindra att fingrar fastnar mellan det rörliga skärverktyget och maskinens fasta delar.

→Låt alltid maskinen svalna innan du förvarar den.

→När du utför underhåll på skärverktyget ska du vara medveten om att skärverktyget fortfarande kan röra sig efter att det har stängts av. →Rekommendation: Använd hörselskydd.

→Halkrisk:

- Vått gräs

- Branta sluttningar

Under transport

→Överbelasta inte gräsklipparen.

→Var försiktig när du backar

2. MONTERING

FARA!

Risk för skärskada från kniven.

Om produkten startar oavsiktligt kan människor skadas av knivama.

→Vänta tills klingan har stannat.

→Koppla bort produkten från strömförsörjningen.

→Använd skyddshandskar vid montering av produkten.

2.1 Montera handtaget [bild A1/A2]:

För in de nedre handtagen i de avsedda hålen i aggregatet.

→Spänn med vingmuttern (bild A1).

1. Anslut det övre handtaget till de nedre handtagen med vingmuttern (bild A2).

Du kan justera höjden på det övre handtaget. Handtagen kan fixeras i läge I eller II enligt önskemål (bild A2).

OBS!

Se till att kabelklämmorna används för att fästa kabeln på handtaget.

Anslut kabeln till kabelkroken och se till att kabeln inte är för spänd.

Se till att kablarna inte hamnar i kläm när du viker och fäller ut de övre handtagen. Släpp inte handtagen.

2.2 Montera gräsuppsamlaren [bild B1/B2/B3/B4]:

1. Skjut in gräsuppsamlarens handtag i spåret på ovansidan tills det klickar på plats (bild B1).
2. Montera ihop de två delama av gräsuppsamlaren och montera sedan tungan (bild B2).

3. Börja med att montera kåpan på gräsuppsamlaren med klämmorna på gräsuppsamlarens bakre del.
   →Se till att alla klämmor sitter där de ska (bild B3).

4. Installera den färdigmonterade gräsuppsamlaren på gräsklipparen (bild B4).

a. Lyft säkerhetsskyddet.

b. Se till att utkastarröret är rent och fritt från skräp.

c. Montera fast gräsuppsamlaren på baksidan av aggregatet enligt bilden.

d. Placera skyddsluckan på gräsuppsamlaren.

OBS!

Du väljer själv om du vill samla upp gräset – gräsklipparen kan även

användas utan gräsuppsamlare. Säkerhetsskyddet ska alltid sitta nedåt.

2.3 Justera klipphöjden [bild C]:

WARNING!

Risk för skador på grund av roterande knivar.

Knivarna fortsätter rotera i några sekunder när maskinen har stängts av. Roterande knivar kan orsaka skador.

→Vänta tills kniven stannar innan du justerar höjden.

Den här produkten har fem klipphöjder.

→Justera klipphöjden genom att flytta höjdjusteringsvredet (bild C).

OBS!

Vi rekommenderar en medelhög klipphöjd för de flesta gräsmattor.

3. ANVÄNDNING

FARA!

Risk för skärskada från kniven.

Om produkten startar oavsiktligt kan människor skadas av knivama.

→Vänta tills klingan har stannat.

→Koppla bort produkten från strömförsörjningen.

→ Använd skyddshandskar när du justerar eller transporterar produkten.

3.1 Starta gräsklipparen [bild D1/D2]:

Risk för personskador om produkten inte stannar när du släpper startspakama.

→Försök inte koppla förbi säkerhetsanordningen eller strömbrytare. →Du ska exempelvis inte montera startspaken på handtaget.

→ Gör inga ändringar på produkten som inte beskrivs i den här bruksanvisningen.

3.1.1 Starta

1. Skjut spaken start/stopp (bild D1) mot handtaget.
2. Håll säkerhetsknappen intryckt (bild D2).
3. Släpp säkerhetsknappen.

Viktigt!

→Kontrollera att kniven slutar rotera innan du slår på den igen.

→Tänk på att inte stänga av och slå på den för snabbt.

3.1.2 Stoppa

→Släpp spaken start/stopp.

Gräsuppsamlarens hela fönster:

När gräsuppsamlaren har blivit full ser du gräset genom fönstret.

När du ser att gräsuppsamlaren är full är det dags att tömma den.

1. Börja klippa kanten på gräsmattan närmast eluttaget så att kabeln ligger på den del av gräsmattan som du redan har klippt (bild E).

2. Klipp gräset två gånger i veckan under växtsäsongen. Gräsmattan blir lidande om du klipper mer än en tredjedel av längden vid samma tillfälle.

ÖVERBELASTA INTE DIN GRÄSKLIPPARE.

Motorns varvtal kan sjunka om du klipper högt och tjockt gräs. Du hör hur motorn börjar låta annorlunda. Om motorns varvtal sjunker kan gräsklipparen bli överbelastad och orsaka skada. När du klipper högt och tjockt gräs kan du börja med en högre klipphöjd för att minska belastningen. Se Ställa in klipphöjden.

4. UNDERHÅLL

Om produkten startar oavsiktligt kan människor skadas av knivarna.

→Vänta tills klingan har stannat.
→Koppla bort produkten från strömförsörjningen.
→Använd skyddshandskar när du underhåller produkten.

4.1 Servicerekommendationer

Produkten identifieras av en silvrig och svart typetikett.

Vi rekommenderar att du lämnar in produkten på service minst en gång om året, helst på en verkstad.

4.2 Demontera och montera kniven:

→Hantera alltid kniven försiktigt.

→ Använd skyddshandskar. Använd aldrig fler än tre klipphöjdsdistanser.
→Distanser ska endast placeras mellan kniven och fläkten och ALDRIG mellan kniven och skruven.

1. Stäng av och vänta tills kniven har slutat rotera.
2. Koppla bort gräsklipparen från strömförsörjningen.
3. Ta bort eller sätt tillbaka kniven.

4.2.1 Ta loss kniven:

1. Håll stadigt i kniven när du tar bort knivbulten. Använd handskar och lossa knivbulten med en nyckel genom att vrida den moturs (bild F).
2. Lossa knivbulten, brickan och kniven.
3. Kontrollera beträffande skador och rengör vid behov.
   → Byt ut metallkniven efter 50 timmars gräsklippning eller två år beroende på vilket som infaller först, oavsett skick. Om kniven har sprickor eller är skadad byter du ut den mot en ny.

4.2.2 Montera kniven:

1. Montera kniven på riggröret så att de vassa kanterna pekar utåt från riggröret.

2. Montera tillbaka knivbulten med brickan och kniven.

3. Håll stadigt i kniven. Använd handske och dra åt knivbulten ordentligt med en nyckel. Dra inte åt för hårt.

4.3 Rengör gräsklipparen

FARA!

Risk för skador!

Risk för personskador och skador på produkten.

→ Använd inte vatten eller en vattenstråle (i synnerhet en högtryckstvätt) för att rengöra produkten. Det kan skada produkten eller leda till att vatten tränger in i de elektriska komponenterna och orsakar korrosion eller kortslutning.
→Rengör inte med kemikalier, bensin eller lösningsmedel. Dessa kan förstöra viktiga plastdelar.

WARNING!

Brandrisk på grund av blockerade luftskåror

Gräsklipp som blir kvar i något av luftintagen eller under aggregatet kan utgöra en potentiell brandrisk.

→Luftskårorna måste alltid vara rena.
→ När du har fått din gräsklippare från tillverkaren är det mycket viktigt att hålla enheten ren.

1. Koppla bort gräsklipparen från elnätet.
2. Ta bort gräset under aggregatet med en borste.
3. Borsta bort gräsklipp från alla luftintag, utkastarröret och gräsuppsamlaren med en mjuk borste.
4. Borsta bort gräsklipp på siktglaset med en mjuk borste (om tillämpligt).
5. Torka av gräsklipparens yta med en torr trasa.

5. FÖRVARING

5.1 Placera i förvaring

Produkten måste förvaras utom räckhåll för barn.

1. Koppla bort klipparen från elnätet.
2. Rengör gräsklipparen (se 4. UNDERHÄLL).
3. Båda kabelhakarna måste sitta på det övre handtaget. Linda kabeln i en 8:a.
4. Förvara klipparen på en torr, stängd och frostfri plats.

5.2 Förvara kabeln:

→Förvara elkabeln snyggt och säkert genom att linda den runt krokar.

5.3 Förvara gräsklipparen:

→Förvara på en torr plats där gräsklipparen är skyddad från skador.

→ Lossa på vingmuttrama så att handtagen kan vikas över produkten och det övre handtaget stöds.

5.4 Vid klippsäsongens slut:

1. Byt ut bultar, muttrar eller skruvar vid behov.
2. Rengör gräsklipparen noggrant.
3. Se till att kabeln förvaras korrekt för att förhindra skador.

6. FELSÖKNING

FARA!

Risk för skärskada från kniven.

Om produkten startar oavsiktligt kan människor skadas av knivarna.

→Vänta tills klingan har stannat.
→Koppla bort produkten från strömförsörjningen.
→Använd skyddshandskar vid felsökning av produkten.

6.1 Fungerar inte:

1. Har du följt startproceduren?

→Läs Starta gräsklipparen.

1. Är den påslagen?
2. Kontrollera tändstiftets säkring. Byt ut den om den är trasig.

6.2 Dålig gräsuppsamling:

1. Koppla bort produkten från eluttaget.
2. Rengör utsidan av luftintagen, utkastarröret och undersidan av aggregalet.
3. Höj klipphöjden. Se Ställa in klipphöjden.

6.3 För mycket vibrationer:

1. Koppla bort produkten från eluttaget.

2. Kontrollera att kniven har monterats på rätt sätt.

3. Om kniven är skadad eller sliten byter du ut den mot en ny.

6.4 Gräsklipparen blir tyngre att skjuta framåt:

1. Koppla bort produkten från eluttaget.
2. I högt gräs eller på ojämnt underlag bör du höja klipphöjden. Se Ställa in klipphöjden.
3. Kontrollera att hjulen och rullama kan rotera fritt.

OBS! För alla andra fel ber vi dig kontakta FLYMOs kundtjänst. Reparationer får endast utföras av FLYMOs kundtjänst eller specialister som är godkända av FLYMO.

7. TEKNISKA DATA

Elektrisk gräsklippare Enhet Value Speedi-Mo 360VC
9676633-xx

Märkeffekt W 1500
Nätspänning V (växelström) 230
Nätfrekvens Hz 50
Knivbladets rotationshastighet	vary/min	3600
Skärbredd	cm	36
Kllpphöjdsmanövrering.	mm	20–60
Gräsuppsamlarens volym	l	30
Vikt	kg	11,8
Ljudtrycksnivå L_pa^1)	dB(A)	87
Osäkerhet k_pA	dB(A)	1,84
Ljudeffektnivå L_wa^2) :Uppmätt/garanterad	dB(A)	93/96
Hand-/armvibrationer a_tww^1)	m/s2	2,3
Osäkerhet k_twn		1,5

Mätprocessen överensstämmer med: 1) EN IEC 62841-4-3 2) RL 2000/14/EC/S.I. 2001 nr 1701

OBS! Det angivna värdet för vibrationsnivå har uppmätts enligt ett standardiserat testförfarande och kan användas vid jämförelse av två elverktyg. Detta värde kan även användas för preliminär bedömning av exponeringen. Värdet för vibrationsnivån kan variera vid faktisk användning av elverktyget.

8. TILLBEHÖR/RESERVDELAR

Reservdelar från FLYMO finns hos din FLYMO-återförsäljare eller FLYMO-service.

→Använd endast originalkniv från FLYMO:

Byte av FLYMO-kniv

Ersätter slö kniv.

Art.nr: 590605190 Art. FLY071

9. SERVICE

Aktuella kontaktuppgifter för vår tjänst finns på baksidan och online:

Produkten får inte kasseras tillsammans med vanligt hushåll-savfall. Den måste kasseras i enlighet med lokala miljöregler.

VIKTIGT!

→Kassera produkten via eller hos kommunens återvinningscentral.
