| Termék típusa | Elektromos rotoros fűnyíró |
| Márka | Flymo |
| Modell | SpeediMo 360VC |
| Vágási szélesség | 36 cm |
| Állítható vágási magasság | 20–60 mm (5 fokozat) |
| Gyűjtőkosár térfogata | 30 liter |
| Súly | 11,8 kg |
| Névleges teljesítmény | 1500 W |
| Hálózati feszültség | 230 V ~ 50 Hz |
| Penge forgási sebesség | 3600 ford/perc |
| Hangnyomásszint | 87 dB(A) |
| Akusztikus teljesítményszint (mért/garantált) | 93 / 96 dB(A) |
| Kéz/kar vibráció | 2,3 m/s² (bizonytalanság 1,5) |
| Penge típusa | Fém penge (ajánlott csere 50 óra vagy 2 év után) |
| Penge pótalkatrész | Ref. 590605190 Art. FLY071 |
| Rendeltetésszerű használat | Családi kertek pázsitjai, ≤ 20°-os lejtők |
| Biztonság | Automatikus leállítás a kar elengedésekor, védelem a kirepülő tárgyak ellen |
| Tápellátás | Hálózat megfelelő hosszabbítóval (1,5 mm² keresztmetszet 20 m-ig, 2,5 mm² 50 m-ig) |
| Összeszerelés | Kétállású állítható fogantyú, levehető gyűjtőkosár |
| Karbantartás | Tisztítás kefével (víz nélkül), penge ellenőrzése |
Gyakran ismételt kérdések - SpeediMo 360VC FLYMO
Felhasználói kérdések a következőről SpeediMo 360VC FLYMO
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűnyíró PDF formátumban ingyenesen! Találja meg kézikönyvét SpeediMo 360VC - FLYMO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. SpeediMo 360VC márka FLYMO.
HASZNÁLATI ÚTMUTATÓ SpeediMo 360VC FLYMO

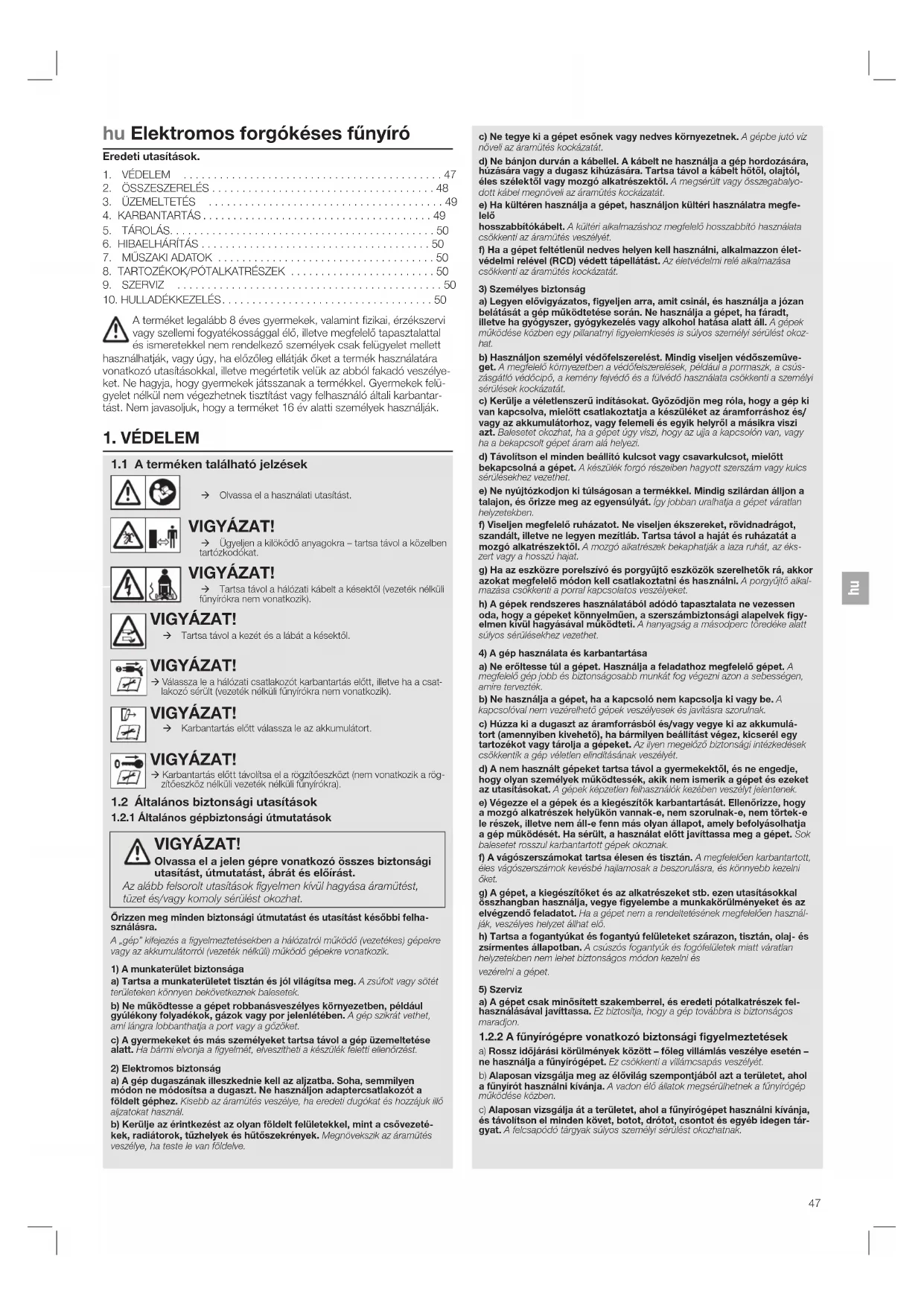

hu Használati útmutató 47 Elektromos forgókéses fűnyíró
Speedi-Mo 360VC Art. 9676633-xx
hu Elektromos forgókéses fünyíró
Eredeti utasítások.
- VÉDELEM 47
- ÖSSZESZERELÉS 48
- ÜZEMELTETÉS 49
- KARBANTARTÁS 49
- TÁROLÁS....50
- HIBAELHÁRÍTÁS 50
- MÜSZAKI ADATOK 50
- TARTOZÉKOK/PÓTALKATRÉSZEK 50
- SZERVIZ 50
- HULLADÉKKEZELÉS....50
A terméket legalább 8 éves gyernekek, valamint fizikai, érzékszervi vagy szellemi fogyatékossággal élő, illetve megfelelő tapasztalattal és ismeretekkel nem rendelkező személyek csak felügyelet mellett
használhatják, vagy úgy, ha előzőleg ellátják őket a termék használatára vonatkozó utasításokkal, illetve megértetik velük az abból fakadó veszélyeket. Ne hagyja, hogy gyermekek játsszanak a termékkel. Gyermekel felügyelet nélkül nem végezhetnek tisztítást vagy felhasználó általi karbantar-tást. Nem javasoljuk, hogy a terméket 16 év alatti személyek használják.
1. VÉDELEM
1.1 A terméken található jelzések
→ Olvassa el a használati utasítást.
VIGYÁZAT!
→ Ügyeljen a kilöködő anyagokra – tartsa távol a közelben tartózkodókat.
VIGYÁZAT!
→ Tartsa távol a hálózati kábelt a késektől (vezeték nélküli fünyírókra nem vonatkozik).
VIGYÁZAT!
→ Tartsa távol a kezét és a lábát a késektöl.
VIGYÁZAT!
→ Válassza le a hálózati csatlakozót karbantartás előtt, illetve ha a csatlakozó sérült (vezeték nélküli fünyírókra nem vonatkozik).
VIGYÁZAT!
→ Karbantartás előtt válassza le az akkumulátort.
VIGYÁZAT!
→ Karbantartás elött távolitsa el a rögzítőeszközt (nem vonatkozik a rögzítőeszköz nélküli vezeték nélküli fünylrókra).
1.2 Általános biztonsági utasítások
1.2.1 Általános gépbiztonsági útmutatások
VIGYÁZAT!
Olvassa el a jelen gépre vonatkozó összes biztonsági utasítást, útmutatást, ábrát és előírást.
Az alább felsorolt utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy komoly sérülést okozhat.
Örizzen meg minden biztonsági útmutatást és utasítást késöbbi felhasználásra.
A „gép” kifejezés a figyelmeztetésekben a hálózatról működő (vezetékes) gépekre vagy az akkumulátorról (vezeték nélküli) működő gépekre vonatkozik.
1) A munkaterület biztonsága
a) Tartsa a munkaterületet tisztán és jól világítsa meg. A zsúfolt vagy sötét területeken könnyen bekövetkeznek balosetek.
b) Ne működtesse a gépet robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A gép szikrát vethet, ami lángra lobbanthatja a port vagy a gözöket.
c) A gyermekeket és más személyeket tartsa távol a gép üzemeltetése alatt. Ha bármí elvonja a figyolmét, elveszítheti a készülék feletti ellenőrzést.
2) Elektromos biztonság
a) A gép dugaszának illeszkednie kell az aljzatba. Soha, semmilyen módon ne módosítsa a dugaszt. Ne használjon adaptercsatlakozót a földelt géphez. Kisebb az áramütés veszélye, ha eredeti dugókat és hozzájuk illő aljzatokat használ.
b) Kerülje az érintkezést az olyan földelt felületekkel, mint a csővezetékek, radiátorok, tűzhelyek és hűtőszekrények. Megnövekszik az áraműtés veszélye, ha teste le van földelve.
c) Ne tegye ki a gépet esőnek vagy nedves környezetnek. A gépbe jutó víz növeli az áramütés kockázatát.
d) Ne bánjon durván a kábellel. A kábelt ne használja a gép hordozására, húzására vagy a dugasz kihúzására. Tartsa távol a kábelt hótól, olajtól, éles szélektől vagy mozgó alkatrészektől. A megsérült vagy összegabalyodott kábel megnöveli az áramütés kockázatát.
e) Ha kültéren használja a gépet, használjon kültéri használatra megfelelő
hosszabbítókábelt. A kültéri alkalmazáshoz megfelelő hosszabbító használata csökkenti az áramütés veszélyét.
f) Ha a gépet feltétlenül nedves helyen kell használni, alkalmazzon élet-védelmi relével (RCD) védett tápellátást. Az életvédelmi rolé alkalmazása csökkenti az áramütés kockázatát.
3) Személyes biztonság
a) Legyen elővigyázatos, figyeljen arra, amit csinál, és használja a józan belátását a gép működtetése során. Ne használja a gépet, ha fáradt, illetve ha gyógyszer, gyógykezelés vagy alkohol hatása alatt áll. A gépek működése közben egy pillanatnyi figyelemkiesés is súlyos személyi sérülést okozhat.
b) Használjon személyi védőfelszerelést. Mindig viseljen védőszemüveget. A megfelelő környezetben a védőfelszerelések, például a pormaszk, a csús-zásgátló védőcipő, a kemény fejvédő és a fülvédő használata csökkenti a személyi sérülések kockázatát.
c) Kerülje a véletlenszerű indításokat. Győződjön meg róla, hogy a gép ki van kapcsolva, mielött csatlakoztatja a készüléket az áramforráshoz és/ vagy az akkumulátorhoz, vagy felemeli és egyik helyről a másikra viszi azt. Balesetet okozhat, ha a gépet úgy viszi, hogy az ujia a kapcsolón van, vagy ha a bekapcsolt gépet áram alá helyezi.
d) Távolítson el minden beállító kulcsot vagy csavarkulcsot, mielőtt bekapcsolná a gépet. A készülék forgó részeiben hagyott szerszám vagy kulcs sérülesekhez vezethet.
e) Ne nyújtózkodjon ki túlságosan a termékkel. Mindig szilárdan álljon a talajon, és őrizze meg az egyensúlyát. Így jobban uralhatja a gépet váratlan helyzetekben.
f) Viseljen megfelelő ruházatot. Ne viseljen ékszereket, rövidnadrágot, szandált, illetve ne legyen mezítláb. Tartsa távol a haját és ruházatát a mozgó alkatrészektől. A mozgó alkatrészek bekaphatják a laza ruhát, az ékszert vagy a hosszú haját.
g) Ha az eszközre porelszívó és porgyűjtő eszközök szerelhetők rá, akkor azokat megfelelő módon kell csatlakoztatni és használni. A porgyűjtő alkalmazása csökkenti a pomal kapcsolatos veszélyeket.
h) A gépek rendszeres használatából adódó tapasztalata ne vezessen oda, hogy a gépeket könnyelmüen, a szerszámbiztonsági alapelvek figyelmen kívül hagyásával működteti. A hanyagság a másodperc töredéke alatt súlyos sérülésekhez vezethet.
4) A gép használata és karbantartása
a) Ne eröltesse túl a gépet. Használja a feladathoz megfelelő gépet. A megfelelő gép jobb és biztonságosabb munkát fog végezni azon a sebességen, amire tervezték.
b) Ne használja a gépet, ha a kapcsoló nem kapcsolja ki vagy be. A kapcsolóval nem vezérolhető gépek veszólyesek és javításra szorulnak.
c) Húzza ki a dugaszt az áramforrásból és/vagy vegye ki az akkumulátort (amennyiben kivehető), ha bármilyen beállítást végez, kicserél egy tartozékok vagy tárolja a gépeket. Az ilyen megelőző biztonsági intézkedések csökkentik a gép véletlen elindításának veszélyét.
d) A nem használt gépeket tartsa távol a gyermekektől, és ne engedje, hogy olyan személyek működtessék, akik nem ismerik a gépet és ezeket az utasításokat. A gépek képzetlen felhasználók kezében veszélyt jelentenek.
e) Végezze el a gépek és a kiegészítők karbantartását. Ellenőrizze, hogy a mozgó alkatrészek helyükön vannak-e, nem szorulnak-e, nem törtek-e le részek, illetve nem áll-e fenn más olyan állapot, amely befolyásolhatja a gép működését. Ha sérült, a használat előtt javíttassa meg a gépet. Sok balesetet rosszul karbantartott gépek okoznak.
f) A vágószerszámokat tartsa élesen és tisztán. A megfelelően karbantartott, éles vágószerszámok kevésbé hajlamosak a beszorulásra, és könnyebb kezelni öket.
g) A gépet, a kiegészítőket és az alkatrészeket stb. ezen utasításokkal összhangban használja, vegye figyelembe a munkakörülményeket és az elvégzendő feladatot. Ha a gépet nem a rendeltetésének megfelelően használják, veszélyes helyzet állhat elő.
h) Tartsa a fogantyúkat és fogantyú felületeket szárazon, tisztán, olaj- és zsírmentes állapotban. A csúszós fogantyúk és fogófelületek miatt váratlan helyzetekben nem lehet biztonságos módon kezelni és
vezérelni a gépet.
5) Szerviz
a) A gépet csak minősített szakemberrel, és eredeti pótalkatrészek felhasználásával javíttassa. Ez biztosítja, hogy a gép továbbra is biztonságos maradjon.
1.2.2 A fünyírógépre vonatkozó biztonsági figyelmeztetések
a) Rossz időjárási körülmények között – főleg villámlás veszélye esetén – ne használja a fűnyírógépet. Ez csökkenti a villámcsapás veszélyét.
b) Alaposan vizsgálja meg az élövilág szempontjából azt a területet, ahol a fünyírót használni kívánja. A vadon elő állatok megsérülhetnek a fünyírogép működése közben.
c) Alaposan vizsgálja át a területet, ahol a fünyírogépet használni kívánja, és távolítson el minden követ, botot, drótot, csontot és egyéb idegen tárgyat. A felcsapódó tárgyak súlyos személyi sérülést okozhatnak.
d) A fünyírogép használata előtt mindig ellenőrizze szemrevételezéssel, hogy a kés és a vágószerkezet nem kopott-e vagy sérült-e. A kopott vagy sérült alkatrészek növelik a sérülésveszélyt.
e) Használat előtt ellenőrizze, hogy nem lát-e sérülést vagy kopás nyomait a táp- vagy a hosszabbítókábelen. Ha a kábel sérült vagy elhasználódott, ne használja a fünyírogépet. Ha a kábel használat közben sérült vagy elhasználódott, kapcsolja ki a fünyírogépet, és ne érintse meg a kábelt, mielőtt klúhzná a tápellátásból. A sérült tápkábel vagy hosszabbítókáb eláműtöst, tüzet es/vagy súlyos sérűlést okozhat.
f) Rendszeresen ellenőrizze, hogy nem észlelhető-e kopás vagy minőségromlás a fügyűjtön. A kopott vagy sérült fügyűjtő növelheti a személyi sérülés kockázatát.
g) Tartsa a védőburkolatokat a helyükön. A védőburkolatoknak működőképesnek kell lenniük, és megfelelően kell felszerelni őket. A meglazult, sérült vagy nem megfelelően funkcionáló védőburkolat személyi sérülést okozhat.
h) Minden hütölevegő bemeneti nyilást tartson törmelékektöl mentesen. Az eltörmödött levegőbemeneti nyilások és a törmelék túlmelegedést vagy tűzveszélyt okozhatnak.
i) A fünyírógép működtetése közben mindig viseljen csúszásmentes munkavédelmi lábbelít. Ne használja a fünyírógépet mezítláb vagy nyitott szandálban. Ez csökkenti a mozgó késsel való érintkezés miatti lábsérülés kockázatát.
j) A fünyírogép használata közben mindig viseljen hosszú nadrágot. A szabadon hagyott börfelületek növelik a repülő tárgyak okozta sérülés valószínűségét.
k) Ne működtesse a fűnyírógépet nedves fűvön. Sétáljon, soha ne fus- son. Ez csökkenti ez esetleges személyi sérüléshez vezető elcsúszás vagy elesés kockázatát.
1) Ne üzemeltesse a fünyírogépet túlságosan meredek lejtőkön. Ez csökkenti ez esetloges személyi sérüléshez vezető irányításvosztés, elcsúszás vagy elesés kockázatát.
m) Ha lejtön dolgozik, mindig ügyeljen arra, hogy stabilan álljon, mindig a lejtön kereszten dolgozzon, soha ne felfelé vagy lefelé, és irányváltaskor legyen rendkívül óvatos. Ez csökkenti ez esetleges személyi sérüléshez vezető irányításvesztés, elcsüszás vagy elésés kockázatát.
n) Legyen különösen körültekintő, ha a fünyírogépet maga felé húzza, vagy hátrafelé halad. Mindig figyeljen oda a környezetére. Ez csökkenti a használat közbeni megbotlás kockazatát.
o) Tartsa távol a tápkábelt a vágókésektől. A sérült tápkábel áramütést, tűzet és/vagy súlyos sérülöst okozhat.
p) Ha a kábel összegabalyodott vagy sérült, kapcsolja ki a terméket, és húzza ki a csatlakozódugót a fali aljzatból. Az összegabalyodott vagy sérült kábelek növelhetik az áramütés veszélyét.
q) Ne érintse meg a késeket és más veszélyes mozgó alkatrészeket, amíg azok mozgásban vannak. Ez csökkenti a mozgó alkatrészek okozta sérülések kockázatát.
r) A beragadt anyagok eltávolításakor és a fünyírogép tisztításakor győ-zödjön meg arról, hogy minden főkapcsoló ki van-e kapcsolva, és a tápkábel le van-e választva. A fünyíró váratlan bekapcsolódása súlyos személyi sérülést okozhat.
1.3 További biztonsági utasítások
1.3.1 Rendeltetésszerű használat
A FLYMO fünyírót privát házi- és hobbikertekben történő fünyírásra terveztük. A termék rendeltetésszerű használatának nem része a hosszú távú használat.
VESZÉLY!
Sérülésveszély!
→Ne használja a terméket bokrok vagy sövények, cserjék vagy évelő növények, valamint tetőn vagy erkélyen növő kúszónövények vagy fű nyírására, ágak vagy gallyak aprítására, illetve a talaj egyenetlenségeinek elsimitására.
→Ne használja a terméket 20°-osnál meredekebb emelkedőn.
1.3.2 További elektromosságra vonatkozó biztonsági utasítások
VESZÉLY!
Szívroham veszélye!
A termék működés közben elektromágneses mezőt hoz létre. Ez az elektromágneses mező befolyásolhatja az aktív vagy passzív orvosi implantátumok (pl. szívritmus-szabályozók) működését, ami súlyos sérülést vagy halált okozhat.
→ A termék használata előtt konzultáljon orvosával és az implantátum gyártójával.
→Húzza ki a konnektorból, ha nem használja a terméket.
Kábelek
Hosszabbitó kábelek használata esetén azoknak meg kell felelniük a következő táblázatban feltüntetett minimális keresztmetszet értékeknek:
Feszültség Kábelhossz Keresztmetszet
220–240 V/50 Hz 20 m-ig 1,5 mm²
220–240 V/50 Hz 20–50 m 2,5 mm²
-
Tápkábeleket és hosszabbítókábeleket a hivatalos szervizből szerezhet be.
-
Csak olyan hosszabbító kábeleket használjon, amelyeket speciálisan a szabadban való alkalmazásra terveztek, és megfelelnek a következő specifikációk valamelyikének:
- Szokványos gumi (60245 IEC 53), szokványos PVC (60227 IEC 53) vagy - szokványos PCP (60245 IEC 57).
- Ha a tápvezeték sérült, akkor a veszély elkerülése érdekében a gyártónak, a gyártó szervizképviselőjének vagy hasonló képesítéssel rendelkező személynek kell kicserélnie azt.
1.3.3 További személyi biztonsági utasítások
VESZÉLY!
Fulladásveszély!
Az apróbb alkatrészek lenyelhetők. →Szereléskor tartsa távol a kisgyermekeket.
→ Állitsa le a gépet, válassza le a hálózati csatlakozót, és várja meg, amíg minden mozgó alkatrész teljesen megáll.
Ha a gép idegen tárgynak ütközik:
→ Ebben az esetben vizsgálja meg a gépet, hogy nem sérült-e meg, és javítsa meg, mielőtt újraindítja és újra üzembe helyezi.
Ha a terméken rendellenes rezgést tapasztal:
→ Ebben az esetben azonnal vizsgálja meg a gépet sérülés szempontjából, cserélje ki vagy javitsa meg a sérült alkatrészeket, majd vizsgálja meg és húzza meg a meglazult alkatrészeket.
→ Nyírás előtt ellenőrizze, hogy a nyírni kívánt területen nincsenek-e rejtett tárgyak, például ágak, és távolítsa el azokat. Ez csökkenti a vágószerszám elakadásának kockázatát.
→ Alltsa le a vágószerszámot, ha a gépet haladás közben meg kell dönteni, amikor például nem füves területen kell áthaladnia, vagy amikor a használat helyére vagy onnan vissza viszi a gépet.
→Ne döntse meg a terméket, ha a motor jár.
→Tárolás elött ürítse ki a fügyűjtőt.
→ Javaslat: Tárolás előtt végezze el a tisztítási és karbantartási munkálatokat.
→ Rendszeresen szervizelje a gépet. Ez megnöveli a gép élettartamát.
→ Kizárólag a FLYMO által jóváhagyott pótalkatrészeket használjon. A nem megfelelő pótalkatrészek sérülést okozhatnak, vagy károsíthatják a gépet.
→ Ne módosítsa a biztonsági alkatrészeket. A biztonsági alkatrészek módosítása növeli a sérülésveszélyt.
→ Legyen óvatos a gép beállításakor. Ez megakadályozza, hogy az ujjai a mozgó vágószerszám és a gép álló részei közé szoruljanak.
→Mielött tárolásba helyezi a gépet, mindig várja meg, amíg lehül.
→ A vágószerszám karbantartásakor ne feledje, hogy a vágószerszám kikapcsolás után is mozoghat.
→Javaslat: Viseljen fülvédöt.
→Csúszásveszély:
nedves füvön
meredek lejtökön
szállítás közben
→Ne terhelje túl a fűnyírót.
→Legyen óvatos, amikor hátrafelé halad.
2. ÖSSZESZERELÉS
VESZÉLY!
A kés miatt fennáll a vágási sérülések veszélye.
Ha a kések véletlenül elindulnak, személyi sérülést okozhatnak.
→ Várja meg, amíg a kés leáll. Válassza le a terméket a tápellátásról.
→A termék összeszerelésekor viseljen védőkesztyüt.
2.1 A fogantyú összeszerelése [A1/A2 ábra]:
- Illessze be a fogantyú alsó részét a vágóasztalon kialakított nyilásokba.
→Rögzítse a szárnyas gombbal (A1 ábra).
- Rögzítse a fogantyú felső részét az alsó részhez a szárnyas gombbal (A2 ábra).
A fogantyú felső részének magassága állítható. A fogantyúrudak az I és a II jelzésű helyzetben is rögzíthetők (A2 ábra).
MEGJEGYZÉS: Feltétlenül rögzítse a fogantyúhoz a kábelrögzítökkel a tápkábeit.
Úgy rögzítse a tápkábelt a kábelhoroghoz, hogy elegendő laza rész maradjon a tápkábelen.
Ügyeljen rá, hogy a fogantyú felső részének le- és felhajtásakor ne csípődjön be a tápkábel. Ne dobja le a fogantyúkat.
2.2 A fügyűjtő doboz összeszerelése [B1/B2/B3/B4 ábra]:
-
Nyomja be a fügyüjtő doboz fogantyúját a fügyüjtő doboz tetején kialakított résekbe, amíg be nem kattan biztosan a helyére (B1 ábra).
-
Csatlakoztassa egymáshoz a fügyűjtő doboz aljának a két részét, majd illessze a helyére a nyelvet (B2 ábra).
-
A fügyűjtő doboz hátuljánál kezdve rögzítse a fügyűjtő doboz fedelét a fügyűjtő dobozra a kapcsokkal.
→Ügyeljen rá, hogy az összes kapocs a helyére kerüljön (B3 ábra).
- Tegye fel a kész fügyűjtő dobozt a fünyíróra (B4 ábra).
a. Hajtsa fel a biztonsági védőlemezt.
b. Győződjön meg róla, hogy a kidobónyilás tiszta és mentes minden hulladéktól.
c. Illessze fel a teljesen összeszerelt fügyüjtő dobozt a vágóasztal hátulján kialakított pontokra.
d. Hajtsa a biztonsági védőlemezt a fügyűjtő doboz tetejére.
MEGJEGYZÉS: Ha nem kívánja gyűjteni a lenyírt füvet, a fűnyíró a tűgyűjtő doboz nélkül is használható. A biztonsági védőlemeznek ekkor lehajtott helyzetben kell lennie.
2.3 A vágási magasság beállítása [C ábra]:
VIGYÁZAT! Forgó kések mia
A kés a gép kikapcsolását követően még pár másodpercig tovább forog. A forgó kés sérülést okozhat.
→A magasság beállítása előtt várja meg, amíg a kés leáll.
A termék öt különböző vágási magasságba állítható be.
→A vágási magasság állításához mozgassa a magasságszabályozó kart (C ábra).
MEGJEGYZÉS: A legtöbb gyepnél közepes magasság ajánlott.
3. ÜZEMELTETÉS
VESZÉLY! A kés miatt fen
Ha a kések véletlenül elindulnak, személyi sérülést okozhatnak.
→Várja meg, amíg a kés leáll.
→Válassza le a terméket a tápellátásról.
→A termék beállításakor vagy szállításakor viseljen védőkesztyűt.
3.1 A fünyíró beindítása [D1/D2. ábra]:
VESZÉLY! Sérülésveszély!
Ha a termék nem áll le az inditókarok elengedésekor, sérülés kockázata áll fenn.
→Ne kerülje meg a biztonsági berendezést és kapcsolókat.
→Például, ne rögzítse hozzá az indítókart a fogantyúhoz.
→A kézikönyvben szereplő változtatásokon kívül más módon ne módositsa a terméket.
3.1.1 Indítás
- Húzza az indító-/leállítókart (D1 ábra) a fogantyúhoz.
- Nyomja meg és tartsa benyomva a biztonsági gombot (D2 ábra).
- Engedje el a biztonság gombot.
Fontos!
→Az ismételt bekapcsolás előtt győződjön meg arról, hogy a kés forgása leállt.
→Ne kapcsolja be és ki gyors egymásutánban a gépet.
3.1.2 Leállítás
→Engedje el az indító-/leállítókart.
Teljes méretü ellenőrzöablakkal ellátott fügyűjtő doboz:
Ahogy a fügyüjtő doboz telik, az ablakon át láthatóvá válik a fü.
Ha az ablak szerint a fügyűjtő doboz megtelt, ki kell üríteni.
3.2 A fünyírás módja:
- A fünyírást kezdje a gyepnek a tápellátási ponthoz közel eső szélén, hogy a tápkábel a már lenyírt füre feküdjön fel (E ábra).
- A vegetációs időszak alatt végezzen fünyírást heti kétszer. A gyep szenvedni fog, ha egyszerre a hosszának több mint egyharmadát nyíra le.
NE TERHELJE TÚL A FÚNYÍRÓT.
A hosszú, vastag fű nyírása miatt a motor fordulatszáma csökkenhet. Ezt a motor hangjának változásából észleheti. Ha a motor fordulatszáma leesik, a fűnyíró túlterhelődhet, ami károsodást okozhat. Hosszú, vastag fű nyírásánál az első menetet magasra állított vágóasztallal végezze, ezzel csökkentheti a terhelést. Lásd: „A vágási magasság beállítása”.
4. KARBANTARTÁS
VESZÉLY! A kés miatt fen
Ha a kések véletlenül elindulnak, személyi sérülést okozhatnak.
→Várja meg, amíg a kés leáll.
→Válassza le a terméket a tápellátásról.
→A termék karbantartásakor viseljen védőkesztyűt.
4.1 Szervizjavaslatok
Minden termék egyedülálló módon azonosítható egy ezüst és fekete termékminősítő címkével.
Nyomatékosan javasoljuk, hogy a terméket legalább tizenkét havonként vigye szervizbe, lehetőleg szakszervizbe.
4.2 A kés eltávolítása és felszerelése:
VIGYÁZAT! Sérülésveszély a
→Mindig óvatosan kezelje a kést. Vegyen fel védőkesztyűt. Soha ne használjon háromnál többet a vágási magasság beállításához való távtartókból. A távtartókat kizárólag a kés és a ventilátor közé szabad behelyezni, SOHA nem a kés és a csavar közé.
- Kapcsolja ki, és várjon, amíg a kés forgása leáll.
- Válassza le a terméket a tápellátásról.
- Távolítsa el vagy szerelje fel a kést.
4.2.1 A kés eltávolítása:
- A késtartó csavar eltávolításához tartsa meg a kést kesztyüben, és egy csavarkulcs segítségével lazítsa meg a csavart az óramutató járásával ellenkező irányban (F ábra).
- Távolítsa el a késtartó csavart, az alátétet és a kést.
- Vizsgája meg az épségét, és tisztítsa meg szükség szerint.
→ Újítsa fel a fémkést az állapotától függetlenül 50 üzemóra vagy 2 év fünyírás után, amelyik előbb bekövetkezik.
→ Ha a kés repedt vagy egyéb módon sérült, szereljen fel újat helyette.
4.2.2 A kés felszerelése:
- Szerelje fel a kést a tengelyre úgy, hogy az éles szélei a tengelytől elfelé nézzenek.
- Szerelje vissza a késtartó csavart az alátéten és a késen átbújtatva.
- Tartsa meg szilárdan a kést a kesztyüs kezével, és húzza szorosra a csavart csavarkulcs segítségével. Ne húzza túl.
4.3 A fünyíró tisztítása
VESZÉLY! Sérülésveszély!
Sérülésveszély, illetve a termék károsodásának kockázata.
→ A termék tiszításához ne használjon vizet vagy vízsugarat (különösen nagynyomású vízsugarat). Ez a termék károsodását okozhatja, vagy lehetővé teszi, hogy a viz behatoljon az elektromos alkatrészekbe és korróziót vagy rövidzárlatot okozzon.
→ A tisztításhoz ne használjon vegyi anyagokat, benzint és oldószereket is beleértve. Bizonyos vegyszerek tönkretehetik a kritikus fontosságú műanyag alkatrészeket.
VIGYÁZAT! Tüzveszély a leve
A légbeömlők bármelyikében vagy a vágóasztal alatt felgyült
fünyesedék potenciális tüzveszéllyé válhat.
→Mindig tartsa tisztán a légáramlást biztosító nyilásokat.
→Miután megérkezett a fünyíró a gyártótól, nagyon fontos, hogy tisztán tartsa azt.
- Csatlakoztassa le a fünyírót az áramellátásról.
- Távolítsa el kefével a füvet a vágóasztal aljáról.
- Puha kefével távolítsa el a levágott füvet minden légbeömlőböl, a kidobónyilásból és a fügyűjtő dobozból.
- Puha kefével távolítsa el a fűnyesedéket az ellenőrző ablakról (ha van ilyen).
- Törölje át a fünyíró felületét száraz ruhával.
5. TÁROLÁS
5.1 Üzemen kívül helyezés
A terméket gyermekektöl elzárt helyen kell örizni.
- Húzza ki a fünyíró dugaszát a hálózati aljzatból.
- Tisztítsa meg a fűnyírót (lásd 4. KARBANTARTÁS).
- A kábeltároló kampóknak a fogantyú felső részén kell lenniük. Tekerje fel a kábelt 8-as alakban.
- A fünyírót száraz, zárt és fagymentes helyen tárolja.
5.2 A tápkábel tárolása:
→ Az elektromos tápkábel a kampókra rácsévélve rendezetten és biztonságosan tárolható.
5.3 A fünyíró tárolása:
→Tárolja száraz helyen, ahol a fünyíró védve van a károsodástól.
→ Lazítsa meg a szárnyas gombokat, a fogantyút pedig hajtsa rá a termékre, hogy az alátámassza.
5.4 A fünyírás szezon végén:
- Cserélje le a csavarokat, anyákat szükség szerint.
- Tisztítsa meg alaposan a fünyírót.
- A károk elkerülése érdekében ellenőrizze, hogy a tápkábelt megfelelően helyezte-e tárolásba.
6. HIBAELHÁRÍTÁS
VESZÉLY!
A kés miatt fennáll a vágási sérülések veszélye.
a a kések véletlenül elindulnak, személyi sérülést okozhatnak.
→Várja meg, amíg a kés leáll.
→Válassza le a terméket a tápellátásról.
→A termék hibaelháritásakor viseljen védőkesztyűt.
6.1 A készülék nem működik:
- Követte a megfelelő indítási eljárást?
→Lásd: „A fünyíró elindítása” - Be van kapcsolva a készülék?
- Ellenőrizze a biztosítékot. Cserélje ki, ha kiolvadt.
6.2 Gyenge fügyüjtési teljesítmény:
- Válassza le a fűnyírót a hálózati áramellátásról.
- Tisztítsa meg a légbeömlők külső részét, a kidobónyilást és a vágóasztal alját.
- Állítson be nagyobb vágási magasságot. Lásd: „A vágási magasság beállítása”.
6.3 Túlzott rezgés:
- Válassza le a fünyírót a hálózati áramellátásról.
- Ellenörizze, helyesen lett-e felszerelve a kés.
- Ha a kés megsérült vagy elkopott, szereljen fel újat helyette.
6.4 A fünyírót nehéz tolni:
- Válassza le a fűnyírót a hálózati áramellátásról.
- Hosszú füvön vagy egyenetlen talajon nagyobb vágási magasságot kell beállítani. Lásd: „A vágási magasság beállítása”.
- Ellenőrizze a kerekek és görgők szabad elforgathatóságát.
MEGJEGYZÉS: Minden más hibás működés esetén forduljon a FLYMO ügyfélszolgálatához. Javításokat csak a FLYMO szervizré-szlegével vagy a FLYMO szerződéses szakkereskedésével szabad végeztetni.
7. MÜSZAKI ADATOK
| Elektromos fünyíró Mértékegy- | Value Speedi-Mo 360VC9676633-xx | |
| ség | ||
| Névleges teljesítmény W 1500 | ||
| Hálózati feszültség V (AC) 230 | ||
| Hálózati frekvencia Hz | 50 | |
| Kés fordulatszáma | f/perc | 3600 |
| Vágási szélesség | cm | 36 |
| A vágási magasság szabályozása | mm | 20–60 |
| Fügyűjtő doboz ürtartalma | l | 30 |
| Tömeg | kg | 11,8 |
| Elektromos fūnyíró Mértékegy- | Value Speedi-Mo 360VC9676633-xx | |
| ség | ||
| Hangnyomásszint L_pA^1) | dB(A) | 87 |
| Mérési bizonytalanság k_pA | dB(A) | 1,84 |
| Hangteljesítmény szint L_wa^2) mér/t/garantált | dB(A) | 93/96 |
| Kezet/kart érő rezgés a_thw^1) | m/s^2 | 2,3 |
| Bizonytalanság k_thw | 1,5 | |
A mérési Iolyamat meglelel a kövelkező irányelnek: 1) EN IEC 62841-4-3 2) RL 2000/14/EC / S.I. 2001 No.1701
MEGJEGYZÉS: A megadott rezgéskibocsátási értéket szabványosított vizsgálati eljárásnak megfelelő módon mértük meg, így az eredmény alkalmas elektromos szerszámok egymással történő összehasonlítására. Ez az érték a kitettség előzetes megítélésére is felhasználható. A rezgési érték az elektromos korti szerszám tényloges hasznalata során eltörhet az itt olvashatótól.
8. TARTOZÉKOK/PÓTALKATRÉSZEK
A géphez FLYMO márkakereskedőjétől vagy a FLYMO ügyfélszolgálatától rendelhet pótalkatrészeket.
→Csak eredeti FLYMO kést használjon:
FLYMO pótkés
Az eltompult kés cseréjére.
Cikksz.: 590605190
Art. FLY071
9. SZERVIZ
A szervizek aktuális elérhetőségeit a hátoldalon és a weboldalon tekintheti meg:
A termék ártalmatlanítása
(a 2012/19/EU/S.I. 2013 No. 3113 irányelv szerint)
A terméket tilos a normal háztartási hulladék közé helyezni. A hatályos helyi környezetvédelmi előírásoknak megfelelően kell ártalmatlanítani.
FONTOS!
→A terméket a helyi szelektív hulladékgyűjtő központjában vagy azon keresztül ártalmatlanítsa.
Husqama Magyarország Kft.
Ezed u. 1 - 3
1044 Budapest
Phone: (36) 1201-4161
www.fzqgalt.nu.sqai.no@fuzpansgroup.com
Iceland
BYKO oh
Skrumuveci 2a
200 Копаски
Phone: (354) 515 4000
byo@yko.is
MH6 Versuch
Akumvar
203 Kóvancu
Phone: (+354) 514 4656
India
B K EAMAN AND CO
