SpeediMo 360VC - Mașină de tuns iarba FLYMO - Manual de utilizare gratuit

Tip produs	Mașină de tuns iarbă rotativă electrică
Marcă	Flymo
Model	SpeediMo 360VC
Lățime de tăiere	36 cm
Înălțime de tăiere reglabilă	20 – 60 mm (5 poziții)
Volumul coșului de colectare	30 litri
Greutate	11,8 kg
Putere nominală	1500 W
Tensiune rețea	230 V ~ 50 Hz
Viteza de rotație a lamei	3600 rot/min
Nivel de presiune sonoră	87 dB(A)
Nivel de putere acustică (măsurat/garantat)	93 / 96 dB(A)
Vibrații mână/braț	2,3 m/s² (incertitudine 1,5)
Tip lamă	Lamă metalică (înlocuire recomandată 50 h sau 2 ani)
Piesă de schimb lamă	Ref. 590605190 Art. FLY071
Utilizare prevăzută	Gazon de grădini familiale, pante ≤ 20°
Siguranță	Oprire automată la eliberarea manetei, protecție împotriva proiecțiilor
Alimentare	Rețea cu prelungitor adecvat (secțiune 1,5 mm² până la 20 m, 2,5 mm² până la 50 m)
Montaj	Mâner reglabil în două poziții, coș de colectare detașabil
Întreținere	Curățare cu peria (fără apă), verificarea lamei

Întrebări frecvente - SpeediMo 360VC FLYMO

Cum pornești mașina de tuns iarbă SpeediMo 360VC?

Apăsați pe butonul de siguranță în timp ce trageți maneta de pornire spre mâner, apoi eliberați butonul. Lama începe să se rotească. Pentru oprire, eliberați maneta.

Cum se reglează înălțimea de tăiere?

Folosiți mânerul de reglare a înălțimii pentru a selecta una dintre cele 5 poziții (de la 20 la 60 mm). Așteptați ca lama să se oprească complet înainte de reglare.

Ce faci dacă mașina de tuns iarbă nu pornește?

Verificați că procedura de pornire este corectă. Controlați siguranța din ștecăr și înlocuiți-o dacă este necesar. Asigurați-vă că aparatul este conectat și că priza funcționează.

Cum se curăță mașina de tuns iarba?

Deconectați mașina de tuns iarba și așteptați oprirea completă a lamei. Folosiți o perie moale pentru a îndepărta iarba de sub carcasă, în prizele de aer și în jgheab. Nu folosiți niciodată apă sau jet de înaltă presiune.

Când trebuie înlocuită lama?

Înlocuiți lama la fiecare 50 de ore de tundere sau la fiecare 2 ani, oricare intervine primul. Înlocuiți-o imediat dacă este fisurată, deteriorată sau tocită.

Cum se depozitează mașina de tuns iarba după utilizare?

Curățați cu atenție mașina de tuns iarba, înfășurați cablu în 8 în jurul cârligelor, pliați mânerele după slăbirea șuruburilor cu aripi. Depozitați într-un loc uscat, închis și ferit de îngheț.

Ce prelungitor se folosește cu această mașină de tuns iarba?

Folosiți un prelungitor exterior cu secțiunea adecvată: 1,5 mm² pentru o lungime de până la 20 m, 2,5 mm² pentru 20 până la 50 m. Cablul trebuie să fie în stare bună.

Ce faci dacă colectarea ierbii este slabă?

Deconectați mașina de tuns iarba și curățați jgheabul de evacuare și partea inferioară a carcasei. Măriți înălțimea de tăiere. Verificați că lama este montată corect și în stare bună.

Se poate folosi mașina de tuns iarba pe pante?

Da, dar nu pe pante mai mari de 20°. Tundeți lateral (niciodată urcând sau coborând) pentru a păstra echilibrul. Fiți atenți la schimbările de direcție.

Cum se schimbă lama mașinii de tuns iarba?

Deconectați alimentarea și purtați mănuși de protecție. Țineți lama ferm și slăbiți piulița în sens invers acelor de ceas. Scoateți lama, montați-o pe cea nouă cu muchii tăietoare opuse arborelui, apoi strângeți piulița ferm fără a forța excesiv.

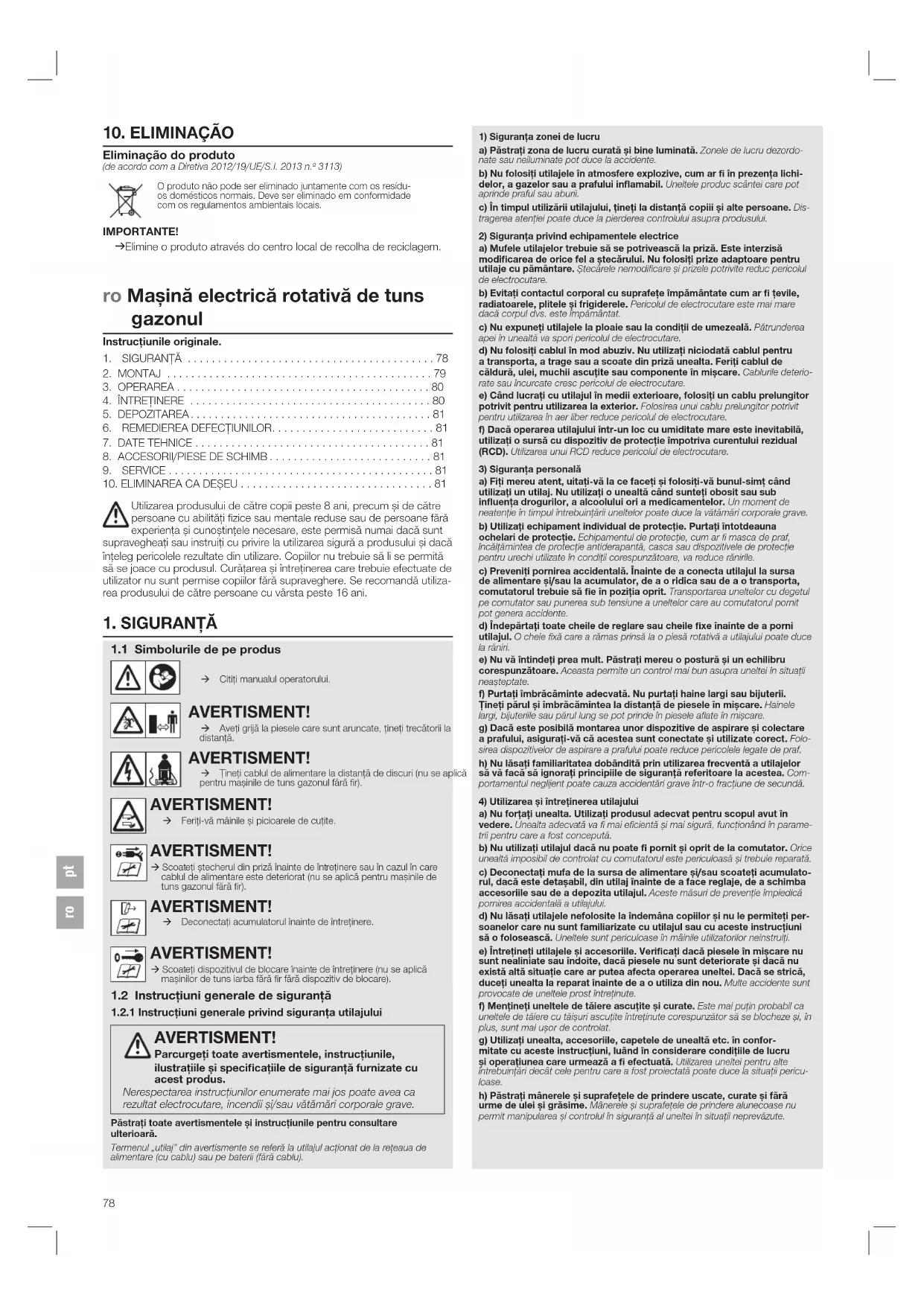

MANUAL DE UTILIZARE SpeediMo 360VC FLYMO

ro Manualul operatorului 78 Maşină electrică rotativă de tuns gazonul

ro Maşină electrică rotativă de tuns gazonul

Instructiunile originale.

1. SIGURANTĂ 78
2. MONTAJ 79
3. OPERAREA 80
4. ÎNTRETINERE 80
5. DEPOZITAREA....81
6. REMEDIEREA DEFECTIUNILOR....81
7. DATE TEHNICE 81
8. ACCESORII/PIESE DE SCHIMB....81
9. SERVICE 81
10. ELIMINAREA CA DEŞEU 81

Utilizarea produsului de câtre copii peste 8 ani, precum și de câtre persoane cu abilități fizice sau mentale reduse sau de persoane fără experiența și cunoștințele necesare, este permisă numai dacă sunt supravegheați sau instruți cu privire la utilizarea sigură a produsului și dacă înțeleg pericolele rezultate din utilizare. Copiilor nu trebuie să li se permită să se joace cu produsul. Curățarea și întreținerea care trebuie efectuate de utilizator nu sunt permise copiilor fără supraveghere. Se recomandă utilizarea produsului de câtre persoane cu vârsta peste 16 ani.

1. SIGURANTĂ

1.1 Simbolurile de pe produs

→ Citiți manualul operatorului.

AVERTISMENT!

→ Aveți grijă la piesele care sunt aruncate, țineți trecătorii la distantă.

AVERTISMENT!

→ Tineți cablul de alimentare la distanță de discuri (nu se aplică pentru mașinile de tuns gazonul fără fir).

AVERTISMENT!

→ Feriți-vă măinile și picioarele de cuțite.

AVERTISMENT!

→ Scoateti ștecherul din priză înainte de întreținere sau în cazul în care cablul de alimentare este deteriorat (nu se aplică pentru mașinile de tuns gazonul fără fir).

AVERTISMENT!

→ Deconectați acumulatorul înainte de întreținere.

AVERTISMENT!

→ Scoateți dispozitivul de blocare înainte de întretinere (nu se aplică mașinilor de tuns iarba fără fir fără dispozitiv de blocare).

1.2 Instructiuni generale de siguranță

1.2.1 Instructiuni generale privind siguranța utilajului

AVERTISMENT!

Parcurgeți toate avertismentele, instructiunile, ilustrațiile și specificațiile de siguranță furnizate cu acest produs.

Nerespectarea instructiunilor enumerate mai jos poate avea ca rezultat electrocutare, incendii și/sau vătămări corporale grave.

Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară.

Termenul „utilaj” din avertismente se referă la utilajul acționat de la rețeaua de alimentare (cu cablu) sau pe baterii (fără cablu).

1) Siguranța zonei de lucru
a) Păstrați zona de lucru curată și bine luminată. Zonele de lucru dezordonate sau neiluminate pot duce la accidente.
b) Nu folositi utilajele în atmosfere explozive, cum ar fi în prezența lichidelor, a gazelor sau a prafului inflamabil. Uneltele produc scântei care pot aprinde praful sau aburi.
c) în timpul utilizării utilajului, tineți la distanță copiii și alte persoane. Dis-tragerea atonției poate duce la pierderea controlului asupra produsului.

2) Siguranța privind echipamentele electrice a) Mufele utilajelor trebuie să se potrivească la priză. Este interzisă modificarea de orice fel a ștecărului. Nu folosiți prize adaptoare pentru utilaje cu pământare. Ștecărele nemodificare și prizele potrivite reduc pericolul de electrocutare.

b) Evitați contactul corporal cu suprafete împământate cum ar fi tevile, radiatoarele, plitele și frigiderele. Pericolul de electrocutare este mai mare dacă corpul dvs. este împământat.

c) Nu expuneți utilajele la ploaie sau la condiții de umezeală. Pătrunderea apei în unealtă va spori pericolul de electrocutare.

d) Nu folositi cablul în mod abuziv. Nu utilizați niciodată cablul pentru a transporta, a trage sau a scoate din priză unealta. Feriți cablul de căldură, ulei, muchii ascuțite sau componente în mișcare. Cablunle deteriorate sau încurcate cresc pericolul de electrocutare.

e) Când lucrați cu utilajul în medii exterioare, folositți un cablu prelungitor potrivit pentru utilizarea la exterior. Folosirea unui cablu prelungitor potrivit pentru utilizarea în aer liber reduce pericolul de electrocutare.

f) Dacă operarea utilajului într-un loc cu umiditate mare este inevitabilă, utilizati o sursă cu dispozitiv de protecție împotriva curentului rezidual (RCD). Utilizarea unui RCD reduce pericolul de electrocutare.

3) Siguranța personală a) Fiți mereu atent, uitați-vă la ce faceți și folosiți-vă bunul-simț când utilizați un utilaj. Nu utilizați o unealtă când sunteți obosit sau sub influența drogurilor, a alcoolului ori a medicamentelor. Un moment de reatenție în timpul întrebuințării uneltelor poate duce la vătămări corporale grave.

b) Utilizați echipament individual de protecție. Purtați intotdeauna ochelari de protecție. Echipamentul de protecție, cum ar fi masca de praí, încăitămintea de protecție antiderapantă, casca sau dispositiveele de protecție pentru urechi utilizate în condiții corespunzătoare, va reduce rănirile.

c) Preveniți pornirea accidentală. Înainte de a conecta utilajul la sursa de alimentare și/sau la accumulator, de a o ridica sau de a o transporta, comutatorul trebuie să fie în poziția oprit. Transportarea uneltelor cu degetul pe comutator sau punerea sub tensiune a uneltelor care au comutatorul pomit pot genera accidente.

d) Îndepărtați toate cheile de reglare sau cheile fixe înainte de a porni utilajul. O cheie fixă care a rămas prinsă la o piesă rotativă a utilajului poate duce la rănin.

e) Nu vă întindeți prea mult. Păstrați mereu o postură și un echilibru corespunzătoare. Aceasta permite un control mai bun asupra uneltei în situații neasteptate.

f) Purtatii imbrăcăminte adecvată. Nu purtatii haine largi sau bijuterii. Tineți părul și imbrăcămintea la distanță de piesele în mișcare. Hainele largi, bijuterile sau părul lung se pot prinde în piesele aflate în mișcare.

g) Dacă este posibilă montarea unor dispozitive de aspirare și colectare a prafului, asigurați-vă că acestea sunt conectate și utilizate corect. Folosirea dispozitivelor de aspirare a prafului poate reduce pericolele legate de praf.

h) Nu lăsați familiaritatea dobândită prin utilizarea frecventă a utilajelor să vă facă să ignorați principiile de siguranță referitoare la acestea. Comportamentul neglient poate cauza accidentări grave într-o fracțiune de secundă.

4) Utilizarea și întreținerea utilajului

a) Nu forțați unealta. Utilizați produsul adecvat pentru scopul avut în vedere. Unealta adecvată va fi mai eficientă și mai sigură, funcționând în parametri pentru care a fost concepută.

b) Nu utilizați utilajul dacă nu poate fi pornit și oprit de la comutator. Once unealtă imposibil de controlat cu comutatorul este periculoasă și trebuie reparată.

c) Deconectați mufa de la sursa de alimentare și/sau scoateți acumulatorul, dacă este detașabil, din utilaj înalnte de a face reglaje, de a schlmba accesoriiile sau de a depozita utilajul. Aceste măsuri de prevenție împiedică pomirea accidentală a utilajului.

d) Nu lăsați utilajele nefolosite la îndemâna copiilor și nu le permiteți persoanelor care nu sunt familiarizate cu utilajul sau cu aceste instrucțiuni să o folosească. Uneitele sunt periculoase în măinile utilizatorilor neinstruți.

e) Întrețineți utilajele și accesoriiile. Verificați dacă piesele în mìscare nu sunt nealiniate sau îndoite, dacă piesele nu sunt deteriorate și dacă nu există altă situație care ar putea afecta operarea uneltei. Dacă se strică, duceți unealta la reparat înainte de a o utiliza din nou. Muite accidente sunt provocate de uneltele prost întreținute.

f) Mentineți uneltele de tăiere ascuțite și curate. Este mai puțin probabil ca uneltele de tăiere cu tăișuri ascuțite întreținute corespunzător să se blocheze și, în plus, sunt mai ușor de controlat.

g) Utilizați unealta, accesoriiile, capetele de unealtă etc. în conformitate cu aceste instrucțiuni, luând în considerare condițiile de lucru și operațiunea care urmează a fi efectuată. Utilizarea uneitei pentru alte întrebuințări decât cele pentru care a fost proiectată poate duce la situații pericul- lcase.

h) Păstrați mânerele și suprafetele de prindere uscate, curate și fără urme de ulei și grăsime. Mânerele și suprafetele de prindere alunecoase nu permit manipularea și controlul în siguranță al uneltei în situații neprevăzute.

5) Service

a) Utilajele trebuie reparate numai de o persoană calificată pentru reparatii și folosind numai piese de schimb identice. Astfei se va păstra nivelul de siguranță al uneltei.

1.2.2 Avertismente privind siguranta masinii de tuns gazonul

a) Nu utilizați mașina de tuns gazonul în condiții de vreme nefavorabilă, mai ales când există risc de descărcări electrice. Astfel se reduce riscul de a fi lovit de trăsnet.

b) Verificați temeinic zona în care urmează să fie folosită mașina de tuns gazonul, pentru a vedea dacă nu există animale sălbattice. Animalele sălbattice ar putea fi rănite de mașină în timp ce este în funcțiune.

c) Verificați temeinic zona unde urmează a fi utilizată mașina și înlăturați toate pietrele, bețele, cablurile, oasele și alte obiecte străine. Obiectele proiectate pot provoca vătămări corporale.

d) Înainte de a utiliza maçina, efectuați întotdeauna o inspecție vizuală pentru a vedea dacă cuțitul și ansamblul cuțitului nu sunt uzate sau deteriorate. Componentele deteriorate sau uzate sporesc riscul de vătămare corporală.

e) Înainte de utilizare, verificați cablul de alimentare și eventualele cabluri prelungitoare pentru a vedea dacă prezintă semne de deteriorare sau de uzură. Nu utilizati mașina de tuns gazonul în cazul în care cablul este deteriorat sau uzat. În cazul în care cablul se deteriorează sau se uzează în timpul utilizăril, opriti mașina de tuns gazonul și nu atingeți cablul înainte de a-l deconecta de la sursa de alimentare. Un cablu de alimentare sau prelungitor deteriorat poate provoca electrocutări, incendii și/sau vătămări corporale grave.

f) Verificați frecvent colectorul de iarbă pentru a detecta eventualele semne de uzură sau deteriorare. Un colector de iarbă uzat sau deteriorat poate crește riscul de vătămări corporale.

g) Păstrați apărătorile montate. Apărătorile trebuie să fie în stare adecvată pentru lucru și montate corect. O apărătoare slăbită, deteriorată sau care nu funcționează corect poate duce la vătămări corporale.

h) Mentineți toate admisiile de aer de răcire neobstrucționate de resturi. Blocarea admisiilor de aer și restunile pot duce la supraîncălzire sau risc de incen diu.

i) În timp ce folositi mașina de tuns gazonul, purtați mereu încăltăminte antiderapantă de protecție. Nu întrebuințați mașina în picioarele goale sau purtând pantofi deschiși la vârf. Astfel reduceți riscul de rănire a picioarelor în eventualitatea contactului cu cutitul aflat în miscare.

i) Când utilizati mașina de tuns gazonul, purtați întotdeauna pantaloni lungi. Pielea expusă crește probabilitatea rânirii de câtre obiectele proiectate.

k) Nu utilizați mașina de tuns gazonul pe iarbă udă. Mergeți, nu alergați niciodată. Astfel reduceți riscul de alunecare și câdere, care pot provoca vătămări corporale.

I) Nu utilizați mașina de tuns gazonul pe pante prea înclinate. Astfel scade riscul de a pierde controlul, de a aluneca sau de a câdea, care pot duce la vătămări corporale.

m) Când lucrați pe pante, asigurați-vă întotdeauna că aveți o pozitie stabilă, lucrați mereu orizontal pe suprafața pantei, niclodată în sus și în jos și aveți foarte mare grijă când schimbați direcția. Astfel scade riscul de a pierde controlul, de a aluneca sau de a câdea, care pot duce la vătămări corporale.

n) Aveți mare grijă când dati înapoi sau când trageți mașina de tuns gazonul spre dvs. Aveți mereu grijă la zona din jur. Astfel se reduce riscul de împiedicare în timpul lucrului.

o)Tineți cablul de alimentare la distanță de discurile de tăiere. Un cablu de alimentare deteriorat poate provoca electrocutări, incendii și/sau vătămări corporale grave.

p) Opriti și scoateți stecărul din priză dacă se încurcă sau deteriorează cablul. Cablurile încurcate sau deteriorate pot spori pericolul de electrocutare.

q) Nu atingeți discurile și alte componente mobile periculoase în timp ce încă se află în mișcare. Astfel reduceți riscul de vătămân corporale produse de componentele în mișcare.

r) Când desprindeti materialul blocat sau curățați mașina de tuns gazonul, asigurați-vă că toate intrerupătoarele sunt oprite și cablul de alimentare este scos din priză. Aționarea neașteptată a mașinii poate duce la vătămânii corporale grave.

1.3 Instructiuni de siguranță suplimentare

1.3.1 Domeniul de utilizare

Mașina de tuns gazonul FLYMO este destinată tunderii peluzelor din grădini și terenuri rezidențiale. Produsul nu este destinat utilizării pe termen lung.

PERICOL!

Risc de rănire!

→Nu folositi produsul pentru a tăia tufe, garduri vii, arbuști și plante perene, agățătoare sau iarbă de pe acoperişuri sau ghi-vece de balcon, pentru a așchia ramuri, crengi și a nivelă solul denivelat.
→Nu utilizati produsul pe pante cu înclinatie mai mare de 20°.

1.3.2 Instructiuni de siguranță electrică suplimentare

PERICOL!

Risc de stop cardiac!

În timpul funcționării, acest produs generează un câmp electromagnetic. Acest câmp electromagnetic poate afecta funcționalitatea implanturilor medicale active sau passive (de exemplu, stimulatoare cardiace), ceea ce poate duce la vătămări grave sau la deces.

→ Adresați-vă medicului dumneavoastră și producătorului implantului dumneavoastră înainte de a utiliza acest produs.

→Scoateti stecherul atunci când nu utilizati produsul.

Cablurile

Dacă se utilizează cabluri prelungitoare, acestea trebuie să respecte sectiunile transversale minime din tabelul de mai jos:

Tensiune Lungime cablu Sectiune

220-240 V / 50 Hz Până la 20 m 1,5 mm²

220-240 V / 50 Hz 20 - 50 m 2,5 mm²

1. Cablurile de alimentare și prelungitoarele pot fi procurate de la Centrul de service autorizat local.
2. Utilizați numai cabluri prelungitoare proiectate special pentru utilizarea în aer liber și care sunt conforme cu una dintre următoarele specificatii:

- Cauciuc obișnuit (60245 IEC 53), PVC obișnuit (60227 IEC 53) sau - PCP obișnuit (60245 IEC 57).

1. În cazul în care firul de cuplaj este deteriorat, pentru a evita pericolul, acesta trebuie înlocuit de producător, de un agent de service al acestuia sau de persoane calificate corespunzător.

1.3.3 Instructiuni de siguranță personală suplimentare

PERICOL!

Risc de sufocare!

Componentele mai mici pot fi înghitite.

→ Copii mici trebuie ținuți la distanță în timpul asamblării produ- sului.

→ Opritii utilajul, scoateți stecherul din priza de perete accumulatorii și așteptați opri-rea completă a tuturor pieselor în mișcare.

Dacă utilajul lovește un obiect străin:

→ În acest caz, inspectați utilajul pentru a detecta eventualele deteriorări și reparați-l înainte de a-l reporni și a-l utiliza din nou.

- Dacă utilajul începe să vibreze anormal:

→ În acest caz, inspectați imediat utilajul pentru a detecta eventualele deteriorări, înlocuiti sau reparati piesele deteriorate și inspectați și strângeti piesele slăbite

→ Înainte de tundere, verificați zona care trebuie cosită pentru a detecta obiectele ascunse, cum ar fi crengile, și îndepărtați-le. Acest lucru va reduce riscul ca unealta de tăiere să se blocheze.

→ Opriti unealta de tăiere dacă utilajul trebuie înclinat pentru a-l deplasa peste suprafete care nu sunt acoperite cu iarbă și când transportați utilajul câtre și dinspre zona de cosire.

→Nu încinati utilajul când motorul este pornit.

→Goliti colectorul de iarbă înainte de depozitare.

→ Recomandare: Efectuati lucrări de curățare și întretinere înainte de depozitare.

→ Efectuați regulat lucrări de service asupra utilajului. Acestea cresc durata de functionare a utilajului.

→ Utilizați numai piese de schimb aprobate de FLYMO. Piesele de schimb necorespunzătoare pot cauza vătămări corporale sau deteriorarea utilajului.

→ Nu modificați componentele de siguranță. Modificarea componentelor de siguranță crește riscul de rânire.

→ Aveti grijă când reglați utilajul. Acest lucru previne prinderea degetelor între unealta de tăiere în miscare și piesele oprite ale utilajului.

→Lăsati întotdeauna mașina să se răcească înainte de a o depozita.

→ Când efectuatți lucrări de întreținere asupra uneltei de tăiere, rețineți că aceasta se poate misca și după ce a fost oprită.

→Recomandare: Purtati echipament de protectie pentru urechi

→Pericol de alunecare:

- pe iarbă umedă

- pe pante abrupte

- in timpul transportului

→Nu suprasolicitati masina de tuns gazonul.

→Aveți grijă când mergeți cu spatele.

2. MONTAJ

PERICOL!

Risc de rănire prin tăiere cu discul.

Dacă produsul pornește accidental, persoanele pot fi rănite de discuri.

→Așteptați până când discul se oprește.

→Deconectați produsul de la sursa de alimentare.

→Purtați mănuși de protectie atunci când asamblati produsul.

2.1 Asamblarea mânerului [Fig. A1/A2]:

1. Introduceți mânerele inferioare în orificiile prevăzute în punte.

→Strângeti cu rozeta cu aripă (Fig. A1).

1. Fixați mânerul superior pe mânerele inferioare cu ajutorul rozetei cu aripă (Fig. A2).

Mânerul superior poate fi reglat pe înălțime. Mânerele pot fi fixate în poziția I sau II; după cum doriți (Fig. A2).

NOTĂ: Asigurati-vă că utilizati clemele de cablu pentru fixarea cablului pe mâner.

Atașați cablul de cârligul pentru cablu, asigurându-vă că există cablu liber de lungime suficientă.

Asigurați-vă că nu se produce prinderea cablurilor la plierea și la deplierea mânerelor superioare. Nu lăsați mânerele să cadă.

2.2 Asamblarea cutiei pentru iarbă [Fig. B3/B4]:

1. Împingeți mânerul casetei de iarbă în fantele din partea superioară a cutiei de iarbă, până când acesta se fixează cu un clic pe poziție (Fig. B1).

2. Conectați cele două componente ale cutiei de iarbă, apoi instalați limba (Fig. B2).

3. Începând din spatele cutiei de iarbă, instalați capacul acesteia cu ajutorul clemelor.

→Asigurati-vă că toate clemele sunt corect amplasate (Fig. B3).

1. Fixați cutia de iarbă completă la mașina de tuns gazonul (Fig. B4).

a. Ridicati apărătoarea de siguranță.
b. Asigurați-vă că panta de descărcare este curată și că nu prezintă resturi.
c. Instalați cutia de iarbă complet asamblată în punctele de locație situate în partea din spate a punții, conform ilustratiei.
d. Pozitionati clema de siguranță în partea de sus a cutiei de iarbă.

NOTĂ: Dacă nu dorilți să adunați iarba, mașina de tuns gazonul poate fi utilizată fără cutia de iarbă. Apărătoarea de siguranță trebuie să se aîle în poziție colorată.

2.3 Reglarea înălțimii de tăiere [Fig. C]:

AVERTISMENT!

Pericol de vătămări corporale din discurilor care se rotesc.

Discurile continuă să se rotească timp de câteva secunde după oprirea utilajului. Un cutit care se rotește poate provoca vătămări corporale.

→Aşteptați până când discul se oprește înainte de a regla înălțimea.

La acest produs sunt disponibile cinci înăltimi de tăiere.

→ Reglați înălțimea de tăiere deplasând mânerul de reglare a înălțimii (Fig. C).

NOTĂ: Pentru majoritatea gazoanelor se recomandă o înălțime medie de tăiere.

3. OPERAREA

PERICOL!

Risc de rănire prin tăiere cu discul.

Dacă produsul pornește accidental, persoanele pot fi rănite de discuri.

→Așteptați până când discul se oprește.

→Deconectati produsul de la sursa de alimentare.

→Purtați mănuși de protecție atunci când ajustați sau transportați produsul.

3.1 Pornirea maşinii de tuns gazonul [Fig. D1/D2]:

PERICOL!

Risc de rănire

Pericol de vătămări corporale dacă produsul nu se oprește la elibera-rea manetei de pornire.

→Nu eludati comutatoarele sau dispozitivul de siguranță.

→De exemplu, nu ataşati maneta de pornire la mâner.

→Nu aduceți modificări produsului care nu sunt descrise în acest manual.

3.1.1 Pentru pornire

1. Strângeti pârghia de pornire/oprire (Fig. D1) în directia mânerului.
2. Apăsați și mentineți apăsat butonul de siguranță (Fig. D2).
3. Eliberați butonul de siguranță.

Important!

→Înainte de a reporni mașina, asigurați-vă că mișcarea de rotație a discului s-a oprit.
→Nu opriți și reporniți rapid.
→Înainte de a reporni mașina, asigurați-vă că mișcarea de rotație a discului s-a oprit. →Nu opriți și reporniți rapid.

3.1.2 Oprirea

→Eliberați presiunea aplicată pârghiei de pornire/oprire.

Fereastră completă a cutiei de iarbă:

Pe măsură ce cutia de iarbă se umple, iarba va fi vizibilă în fereastră.

Atunci când fereastra/cutia de iarbă este plină, este momentul să goliți cutia de iarbă.

3.2 Procedura de tuns:

1. Începeți prin a tunde marginea gazonului cea mai apropiată de punctul de alimentare, astfel încât cablul să fie întins pe gazonul deja tuns (Fig. E).
2. În timpul sezonului de creștere, tundeți gazonul de două ori pe săptămână. Gazonul va avea de suferit dacă este tăiat dintr-o dată cu mai mult de o treime din lungimea sa.

NU SUPRAÎNCĂRCATI MAŞINA DE TUNS GAZONUL.

Tunderea ierbii lungi, cu firul gros, va determina scăderea turației motorului. Veți auzi o modificare a sunetului motorului. Dacă turația motorului scade, vă puteți supraîncărca mașina de tuns gazonul, ceea ce poate conduce la avari. Când tundeți iarbă cu firul gros și lung, o primă täiere la o înălțime de täiere mai mare va contribui la reducerea sarcinii. Consultați „Reglarea înălțimii de täiere”.

4. ÎNTRETINERE

PERICOL!

Risc de rănire prin tăiere cu discul.

Dacă produsul pornește accidental, persoanele pot fi rănite de discuri.

→Aşteptați până când discul se oprește.
→Deconectati produsul de la sursa de alimentare.
→ Purtati mănuși de protectie atunci când efectuați întreținerea produsului.

4.1 Recomandări de service

Produsul dumneavoastră este identificat în mod unic printr-o etichetă de identificare de culoare argintie și neagră.

Recomandăm cu insistență aplicarea unei intervenții de service la produs cel puțin o dată la douăsprezece luni, de preferat de un profesionist.

4.2 Demontarea și montarea discului:

AVERTISMENT!

Risc de rănire din cauza muchiilor ascuțite.

→Manevrați întotdeauna discul cu grijă.
→Purtați mănuși de protecție. Nu utilizați niciodată mai mult de 3 distanțiere pentru înălțimea de tăiere.

→Distanțierele trebuie montate numai între disc și ventilator și NICIODATĂ între disc și bolt.

1. Opriti și așteptați până când discul nu se mai rotește.
2. Deconectați produsul de la sursa de alimentare cu energie electrică.
3. Îndepăratați sau montați discurile din nou.

4.2.1 Demontarea discului:

1. Pentru a îndepărta bolțul discului, țineți discul ferm cu mâna înmănușată și, cu o cheie, slăbiți bolțul discului, rotindu-l în sensul invers acelor de ceasornic (Fig. F).
2. Îndepăratați bolțul discului, șaiba și discul.
3. Inspectați pentru a verifica dacă nu există deteriorări și curățați după cum este necesar.
   → Înlocuiti discul metallic după 50 de ore de utilizare sau 2 ani, indiferent de evenimentul care se produce primul, indiferent de stare.
   → În cazul în care discul este crăpat sau deteriorat, înlocuiti-l cu unul nou.

4.2.2 Pentru a monta discul:

1. Montați discul pe arbore cu muchiile ascuțite ale discului îndreptate în directie opusă arborelui.
2. Reasamblati bolțul discului prin șaibă și prin disc.
3. Tineți ferm discul cu mâna înmănușată și strângeți bine bolțul discului, cu ajutorul unei chei. Nu strângeți excesiv.

4.3 Curățarea mașinii de tuns gazonul

PERICOL!

Risc de vătămare și risc de deteriorarea produsului.

I Nu utilizati apă sau un jet de apă (in special un jet de apă cu înaltă presiune) pentru a curăța produsul. Acest lucru poate deterioria produsul sau poate permite apei să pătrundă în componentele electrice, cauzând coroziune sau scurtcircuite.

Nu curățați cu substanțe chimice, inclusiv benzină sau solventi.

Unele produse pot distruge piesele din plastic importante.

AVERTISMENT!

Pericol de incendiu din cauza fantelor blocate pentru

Juxul de aer

tarba tăiată rămasă în oricare dintre orilțiile de intrare a aerului sau sub puncte poate deveni un potențial pericol de incendiu.

L Fantele de ventulape trebuie sa le intotdeauna curate.

După sosirea mașinii de tuns gazonul de la producător, este foarte

important ca aceasta să Ie menținută curată.

1. Deconectați mașina de tuns gazomul de la sursa de alimentare cu energie electrică.

2. Îndepărtați larba de sub punte cu ajutorul unel perli.

3. Utilizând o perie mpale, eliminati iarba tâiată de la toare orilțiile de

intrare a aerului, din nanta de descărcare si din cutia de iarhă.

5.1 Scuaterea din funcțiune

Produsul nu trebuie depozitat la îndemăna copiilor.

1. Deconectati mașina de tuns de la priză.

2. Curățati mașina de tuns gazonul (consultați 4. ÎNTRETINEREA).

3. Cârligele de cablu trebuie sălte ambele pe mânerul superior. Infăsuraci

cablul astfel înță și formati rîfră îl.

1. Depozirati mașina de trans gazonul întri-un loc usrat, închis și ferit de înghet.

5.2 Depozitarea cahlului:

Cablul electric poate înțășurat în jurul cărligelor, pentru a permite o depozitare ordonată și în siguranță.

5.3 Depozitarea maşinii de tuns gazonul:

Denzirati macina da nine national innam lae ucrat unda acta nmitiata

6.3 Vibrare excesivă:

1. Deconectați mașina de la sursa de alimentare cu energie electrică.

2. Verilcați montajul corespunzător al discului.

3. In cazul în care discul este deteriorat sau uzat, înlocuți-l cu unul nou.

6.4 Maşina de tuns gazonul este dicil de impins:

1. Deconectați mașina de la sursa de alimentare cu energie electrică.

2. În condiții de iarbă cu trul lung sau de teren cu denivelări, este necesară creșterea înălțimii de tăiere. Consultați „Reglarea înălțimii de tăiere”.

3. VeriTRAJI DACÀ RUTILE SI RARELE SE POT ROTI LITER.

NOTA: Pentra urice alte detrezioni, contactati departamental de

service central FLYMO. Reparațile trebuie efectuate cuar de cen-

trele de service FLYMO sau de distribuitori specializați autorizaji.

de PLYMO

7. DATE TEHNICE

Maștnă electrică de tuns gazonal Unitare Value Speedi-Mo 360VC

9676633-xx

Putte nominali W 1500

Tensilone reteal V (c.a.) 230

Ferventa netoa Hz 50

Viteza de rotarie a discului de cliere:

Rot./min.

3000

Légime de tânière

cm

36

Reglarea înățimii de tăiere

mm

20 – 60

Volumul cutiei de iarbă

1

30

Creatate

kg

11.8

Nivel de presiune acusticii I_^(1)

dB(A)

07

Incentrindine k_1A

dB(A)

1.84

Nivel de potere acusted I_1/2 măsurală/garamata

dB(A)

93796

Vibrați la nivelul măinii/brșului

m/s

2.3

^1 _d=1^n

1.5

Incolectrical A_rms

Proceul de măsutare este în conformitate cu: 1) EN (EC 62041-4-3 2) RL 2003/4/ECS, L 2001 Nr. 1701

NOTĂ: Valnarea declarații a emisiei de vihrați a fost răsurnată în concordanță cu o procedură de testare standardizată și poate i utilizată pentru compararea unel uneite elecntice cu alta. Acesără valoare poate i folosită și pentru evaluarra prealabilă a exponerii. Valnarea emisiei de vihrați poate varia în
