Produkta veids	Elektriskais rotācijas zāles pļāvējs
Zīmols	Flymo
Modelis	SpeediMo 360VC
Pļaušanas platums	36 cm
Regulējams pļaušanas augstums	20 – 60 mm (5 pozīcijas)
Savākšanas tvertnes tilpums	30 litri
Svars	11,8 kg
Nominālā jauda	1500 W
Tīkla spriegums	230 V ~ 50 Hz
Asmens rotācijas ātrums	3600 apgr./min
Skaņas spiediena līmenis	87 dB(A)
Akustiskās jaudas līmenis (izmērītais/garantētais)	93 / 96 dB(A)
Roku/roku vibrācijas	2,3 m/s² (nenoteiktība 1,5)
Asmens tips	Metāla asmens (ieteicams nomainīt pēc 50 h vai 2 gadiem)
Rezerves daļas asmens	Ref. 590605190 Art. FLY071
Paredzētais lietojums	Ģimenes dārzu zālāji, slīpums ≤ 20°
Drošība	Automātiska apstāšanās, atlaižot sviru, aizsardzība pret izsviestiem priekšmetiem
Barošana	Tīkls ar piemērotu pagarinātāju (šķērsgriezums 1,5 mm² līdz 20 m, 2,5 mm² līdz 50 m)
Montāža	Divās pozīcijās regulējams rokturis, noņemams savākšanas konteiners
Apkope	Tīrīšana ar suku (neizmantojot ūdeni), asmens pārbaude

Bieži uzdotie jautājumi - SpeediMo 360VC FLYMO

Kā iedarbināt SpeediMo 360VC zāles pļāvēju?

Nospiediet drošības pogu, vienlaikus velkot iedarbināšanas sviru pret rokturi, pēc tam atlaidiet pogu. Asmens sāk griezties. Lai apturētu, atlaidiet sviru.

Kā regulēt pļaušanas augstumu?

Izmantojiet augstuma regulēšanas rokturi, lai izvēlētos vienu no 5 pozīcijām (no 20 līdz 60 mm). Pirms regulēšanas pagaidiet, kamēr asmens ir pilnībā apstājies.

Ko darīt, ja pļāvējs neieslēdzas?

Pārbaudiet, vai iedarbināšanas procedūra ir pareiza. Pārbaudiet kontaktspraudņa drošinātāju un nepieciešamības gadījumā nomainiet to. Pārliecinieties, ka ierīce ir pievienota un kontaktligzda darbojas.

Kā tīrīt zāles pļāvēju?

Atvienojiet pļāvēju un pagaidiet, līdz asmens pilnībā apstājas. Izmantojiet mīkstu suku, lai noņemtu zāli zem korpusa, gaisa ieplūdes atverēs un izvades kanālā. Nekad neizmantojiet ūdeni vai augstspiediena strūklu.

Kad jānomaina asmens?

Nomainiet asmeni pēc katrām 50 pļaušanas stundām vai ik pēc 2 gadiem, atkarībā no tā, kurš termiņš pienāk pirmais. Nomainiet to nekavējoties, ja tas ir saplaisājis, bojāts vai notrulinājies.

Kā uzglabāt pļāvēju pēc lietošanas?

Rūpīgi notīriet pļāvēju, uztiniet vadu astoņniekā ap āķiem, salieciet rokturus pēc spārnu skrūvju atskrūvēšanas. Uzglabājiet sausā, slēgtā un no sala aizsargātā vietā.

Kādu pagarinātāju izmantot ar šo pļāvēju?

Izmantojiet ārējo pagarinātāju ar atbilstošu šķērsgriezumu: 1,5 mm² garumam līdz 20 m, 2,5 mm² garumam no 20 līdz 50 m. Vadam jābūt labā stāvoklī.

Ko darīt, ja zāles savākšana ir slikta?

Atvienojiet pļāvēju un notīriet izvades kanālu un korpusa apakšpusi. Palieliniet pļaušanas augstumu. Pārbaudiet, vai asmens ir pareizi uzstādīts un labā stāvoklī.

Vai pļāvēju var izmantot uz nogāzēm?

Jā, bet ne uz nogāzēm, kas stāvākas par 20°. Pļaujiet šķērsvirzienā (nekad braucot augšup vai lejup), lai saglabātu līdzsvaru. Esiet piesardzīgi, mainot virzienu.

Kā nomainīt pļāvēja asmeni?

Atvienojiet barošanu un valkājiet aizsargcimdus. Turiet asmeni stingri un atskrūvējiet uzgriezni pretēji pulksteņrādītāja virzienam. Noņemiet asmeni, uzstādiet jauno ar asajām malām pretējā virzienā no vārpstas, pēc tam stingri pievelciet uzgriezni bez pārmērīgas pievilkšanas.

LIETOŠANAS INSTRUKCIJA SpeediMo 360VC FLYMO

Iv Lietotāja rokasgrāmata 58 Elektriskais rotācijas zāles plāvejs

nl Handleiding 62 Elektrische grasmaaier

no Brukermanual 66 Elektrisk roterende gressklipper

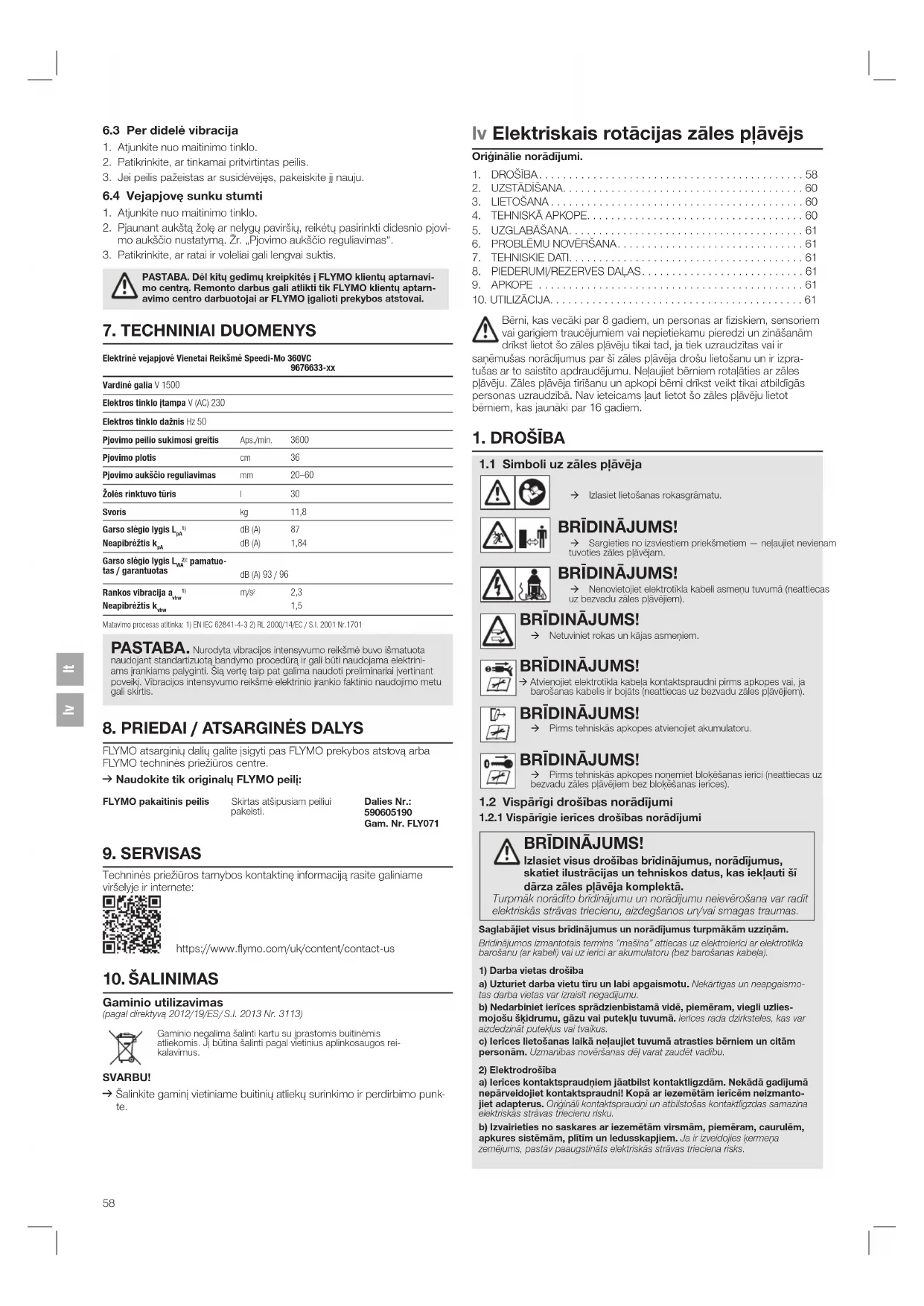

Iv Elektriskais rotācijas zāles plāvējs

Originālie norādījumi.

1. DROŠIBA....58
2. UZSTĀDĪŠANA....60
3. LIETOŠANA 60
4. TEHNISKÄ APKOPE....60
5. UZGLABĀŠANA....61
6. PROBLÉMU NOVÉRŠANA....61
7. TEHNISKIE DATI....61
8. PIEDERUMI/REZERVES DALAS....61
9. APKOPE 61
10. UTILIZACIJA....61

Bērni, kas vecāki par 8 gadiem, un personas ar fiziskiem, sensoriem vai gangiem traucejumiem vai nepietiekamu pieredzi un zinašanam drīkst lietot šo zāles plāvēju tikai tad, ja tiek uzraudzitas vai ir

sanēmušas norādījumus par ši zāles plāvēja drošu lietošanu un ir izpratušas ar to saistīto apdraudējumu. Nelaujet bērniem rotalāties ar zāles plāvēju. Zāles plāvēja tīrīšanu un apkopi bērni drīkst veikt tikai atbildīgās personas uzraudzība. Nav ieteicams laut lietot šo zales plaveju lietot bērniem, kas jaunāki par 16 gadiem.

1. DROŠÍBA

1.1 Simboli uz zāles plāvēja

→ Izlasiet lietošanas rokasgrāmatu.

BRĪDINĀJUMS!

→ Sargieties no izsviestiem priekšmetiem — neļaujiet nevienam tuvoties zāles plāvējam.

BRĪDINĀJUMS!

→ Nenovietojiet elektrotikla kabeli asmenu tuvumā (neattiecas uz bezvadu záles plavějiem).

BRĪDINĀJUMS!

→ Pirms tehniskās apkopes atvienojiet akumulatoru.

BRĪDINĀJUMS!

→ Pirms tehniskas apkopes nonemiet blokešanas lerici (neattiecas uz bezvadu zâles plâvêjiem bez blokešanas lerices).

1.2 Vispārīgi drošības norādījumi

1.2.1 Vispārīgie ierīces drošības norādījumi

BRĪDINĀJUMS!

Izlasiet visus drošības brīdinājumus, norādījumus, skatiet ilustrācijas un tehniskos datus, kas iekļauti šī dārza zāles plāvēja komplektā.

Turpmāk norādīto brīdinājumu un norādījumu neievērošana var radit elektriskas stravas triecienu, aizdegšanos un/vai smagas traumas.

Saglabājiet visus brīdinājumus un norādījumus turpmākām uzzinām.

Bndinajumos izmantotais termins "mašina" attiocas uz elektroienci ar olektrotikla barošanu (ar kabeli) vai uz ieriči ar akumulatoru (bez barošanas kabela).

1) Darba vietas drošiba

a) Uzturiet darba vietu tiru un labi apgaismotu. Nekartigas un neapgaismotas darba vietas var izraisit negadijumu.

b) Nedarbiniet ierices sprādzienbīstamā vidē, piemēram, viegli uzlies-mojošu škidrumu, gāzu vai putekļu tuvumā. Ierices rada dzirksteles, kas var aizdedzinat puteklus vai tvaikus.

c) lerices lietošanas laikā neļaujiet tuvumā atrasties bērniem un citām personām. Uzmanības novēršanas dēl varat zaudēt vadību.

2) Elektrodrošiba

a) lerices kontaktspraakniem jäatbilst kontaktligzdäm. Nekädä gadijumä nepärveidojlet kontaktspraakni! Kopä ar lezemëtäm lericëm neizmanto-jiet adapterus. Oniinali kontaktspraakni un atbilstošas kontaktligzdas samazina elektnskäs strāvas triecienu risku.

b) Izvairieties no saskares ar iezemētām virsmām, piemēram, caurulēm, apkures sistēmām, pītīm un ledusskapjiem. Ja ir izveidojies kernenēna zemejums, pastav paaugstināts elektriskas stravas trieciena risks.

c) Nepaklaujiet ierīces lietus vai mitruma iedarbībai. Ūdens, kas iekļuvis ierīce, palielina elektriskās strāvas trieciena risku.
d) Saudzigi apejieties ar barošanas kabeli. Nekad neizmantojiet barošanas kabeli ierices pärnësāsanai, vilksanai vai atvienošanai no kontaktligzdas. Sargiet kabeli no karstuma, ellas, asâm malâm un kustigâm detalâm. Bojati vai savijušies kabeli paaugstina elektriskas stravas treciena risku.
e) Lietojot lerici arpus telpam, izmantojlet piemērotu ara pagarinātāju. Lietošanai arpus telpam piemērota pagarinātaja lietošana samazina elektriskās strāvas trieciena risku.
f) Ja no ierīces lietošanas mitrā vidē nevar izvairīties, izmantojiet paliekošās strāvas ierīci (Residual Current Device, RCD). RCD izmantošana mazina elektriskās strāvas trīciena risku.

3) Individuālā aizsardzība

a) Lietojot ierici, ievērojiet piesardzību, pārdomājiet savas darbības un rikojeties saprātīgi. Nelietojet ierici, kad esat noguris vai narkotiku, alkohola vai zālu iespaidā. Pat nelisla neuzmanība, lietojot ienci, var radit smagu traumu.

b) Lietojiet individuâlos aizsarglidzeklus. Vienmër lietojiet acu aizsardzibas lidzeklus. Individualo aizsardzibas lidzeklus, piemeram, puteklu maskas, aizsargapavu ar neslidošăm zoiëm, kiveres vai ausu aizsargu, lietošana attiecigos apstaklos mazina traumu gušanas risku.

c) Nepielaujiet nejaušu ierīces ieslēgšanos. Pirms pievienojat ierīci barošanas avotam un/vai akumulatoram, pacelot vai pārnēsājot ierīci, pārliecinieties, ka tā ir izslēgta. lonču parnesašana, turot pirkstu uz slodža, vai ieriču pieslēgšana barošanai, ja ir ieslēgts slēdzis, var izraisit negadijumus.

d) Pirms ierīces ieslēgšanas nonemiet visas regulēšanas atslēgas vai uzgriežnu atslēgas. Uz ierīces rotējošajās daļas atstāta uzgriežnu atslēga vai atslēga var radit traumu.

e) Nesniedzieties pārāk tālu. Vienmēr stāviet stabili un saglabājiet līdzsvaru. Tādējādi var labāk vadīt ierīci negaidītās situācijās.

f) Attiecīgi apgērbieties. Nevalkājiet valīgu apgērbu vai rotaslietas. Nepielaujiet matu un apgērba saskari ar kustigajām dalām. Valīgas drēbes, rotaslietas vai gari mati var iekerties kustigajās dalās.

g) Ja ir lespēja uzstādīt putekļu nosūkšanas un savākšanas ierīces, pieslēdziet un lietojiet tās pareizi. Putekļu savakšanas ienču izmantošana var mazināt putekļu radītos draudus.

h) Neklustiet neverigi pret ierices drošas izmantošanas principiem un neignorejiet tos pat tad, ja bieži lietojat ierici un esat labi apguvuši tās lletošanu. Neuzmaniga ricība vienā acumirkli var radit smagas traumas.

4) lerices lietošana un uzturēšana

a) Nespiediet ierici ar spēku. Izmantojiet konkrētajam darbam piemērotu ierici. Lietojot atbilstošu ierici paredzētajā ātrumā, darbs tiks paveikts labāk un drošak.

b) Nelietojiet lerici, ja, nospiežot slēdzi, tā neleslēdzas vai neizslēdzas. Ience, kuru nevar vadit, izmantojot sledzi, rada draudus un ta ir jaremonte.

c) Pirms jebkādu regulēšanas darbu veikšanas, piederumu maiņas vai ierīces novietošanas uzglabāšanai atvienojiet kontaktspraudni no barošanas avota un/vai izņemiet akumulatoru. Šie pasakurni palīdz noverst ierīces nejaušu ieslēgšanu.

d) Ja lerīces neizmantojat, novletojiet tās bērniem nepleejamā vietā un neļaujiet tās lietot tiem, kas nepārzina lerīces lietošanu vai šeit sniegtos norādījumus. lerīces klūst par apdraudejumu neapmacitu lietotaju rokas.

e) Veiclet ieriču un plederumu tehnisko apkopi. Pärbaudiet kustigo detalu nobidi vai sakeri, detalu bojājumus un jebkādus citus faktorus, kas var ietekmēt iekārtas darbību. Ja ierīce ir bojāta, pirms lietošanas saremontējiet to. Daudzu nelaimes gadījumu iemesls ir sikti uzturētas ierīces.

f) Uzturiet griezējinstrumentus asus un tirus. Pareizi uzturēti griezējinstrumenti ar asiem asmeniem retāk saliecas, un tos ir vieglāk vadīt.

gn) Lietojiet ierīci, piederumus un asmeņus u.c. detaļas atbilstoši šeit snegtajiem norādijumiem, nēmot vērā darba apstāklus un velcamos uzdevumus. Ierīces lietošana mērķiem, kuriem tā nav paredzēta, var radīt bistamas situācijas.

h) Rokturiem un turēšanas virsmām jābūt sausām, tīrām; uz tām nedrīkst būt ellas un smērvielas. Slideni rokturīn un turēšanas virsmas traucē drošu ierices lietošanu un vadību negaidītās situācijās.

5) Apkope

a) Uzticiet ierīces remontu tikai kvalificētiem speciālistiem; remontam jāizmanto tikai originālās rezerves daļas. Tādējādi tiks garantēta ierīces droša lietošana.

1.2.2 Zāles plāvēja drošības brīdinājumi

a) Nelietojiet zāles plāvēju sliktos laikapstāklos, it īpaši tad, ja ir iespējams pērkona negaiss. Tas palielina risku, ka jums varētu iespert zibens.

b) Rūpīgi pārbaudiet, vai teritorijā, kurā izmantosiet zāles plāvēju, nav savvalas dzīvnieku. Zāles plaušanas laikā savvalas dzīvnieki var tikt traumēti.

c) Rūpīgi pārbaudiet vietu, kur lietosiet zāles plāvēju, un noņemiet akmenus, zarus, vadus, kaulus un citus svešķermeņus. Izsviesti priekšmeti var radit smagu traumu.

d) Pirms zāles plāvēja lietošanas vienmēr vizuāli pārbaudiet, vai asmens un asmens mezgls nav nodilis vai bojāts. Nodilušas vai bojātas detalas palie lina traumu gūšanas risku.

e) Pirms lietošanas pārbaudiet, vai nav redzamas barošanas kabeļa un pagarinātāja bojājuma vai nodiluma pazīmes. Nelietojiet zāles plāvēju, ja barošanas kabelis ir bojāts vai nodilis. Ja barošanas kabelis zāles plāvēja lietošanas laikā tiek bojāts vai nolietojas, izslēdziet zāles plāvēju un nepieskarieties kabelim, pirms to atvienojat no barošanas avota. Bojats barošanas kabelis vai pagarinātājs var izraisit elektriskās strāvas triecīenu, aiz-degšanos ur/vaí radit smagu traumu.

f) Regulāri pārbaudiet, vai zāles savācējs nav nodilis vai bojāts. Nolietots vai bojāts zāles savācējs var palielināt traumas gūšanas risku.

g) Vienmēr izmantojiet aizsargus. Alzsarglem jābūt darba kārtībā un pareizi uzstādītiem. Valigs, bojats aizsargs vai tads, kas nedarbojas pareizi, var radit traumu.

h) Visām gaisa dzesēšanas atverēm vienmēr jābūt tirām. Nosprostoti gaisa ievadi un netīrumi var izraisīt pārkaršanu un aizdeqšanos.

i) Izmantojot zāles plāvēju, vienmēr nēsājiet neslīdošus aizsargapa- vus. Nelzmantojlet zāles plāvēju, ja stalgājat basām kājām vai valējās sandalēs. Tādējādi tiek samazināta lespēja gut traumu, saskaroties ar kustigu plauśanas asmenti.

j) Lietojot zāles plāvēju, vienmēr valkājiet garās bikses. Nenosegta āda palielina izsviestu priekšmetu radītas traumas gūśanas iespēju.

k) Neizmantojiet zāles plāvēju mitrā zālē. Ejiet mierīgi, neskrleniet. Šādi samazinasit paslidešanas un noknīšanas risku, kas var radit traumas.

l) Nelietojiet zāles plāvēju pārmērigā slipumā. Šādi samazināsiet lidzsvara zuduma iespējamību, paslidēšanas un nokrišanas risku, kas var radit traumas.

m) Strādājot nogāzēs, vienmēr pārliecinieties par kāju novietojumu, vienmēr strādājiet šķersām nogāzei, nekad augšup vai lejup un ievērojiet īpašu piesardzību, mainot virzlenu. Sādi samazināsiet līdzsvara zuduma iespējamību, paslidēšanas un nokrišanas risku, kas var radit traumas.

n) Esiet īpaši uzmanīgi, virzoties atpakal vai velkot zāles plāvēju pie sevis. Vienmēr vērojiet apkārtni. Šādi samazināsiet zāles plāvēja apgāšanās risku strādājot.

o) Barošanas kabelis nedrikst atrasties plaušanas asmeņu tuvumā. Bojats barošanas kabelis var izraisit elektriskas stravas triecionu, aizdegšanos un/vai radit smagu traumu.

p) Izslēdziet zāles plāvēju un atvienojiet kabeļa spraudni no elektrotikla, ja kabelis ir savijies vai bojāts. Savijies vai bojāts barošanas kabelis palielina elektriskās strāvas trieciena risku.

q) Nepieskarieties asmeniem un citām bīstamām rotējošām detalām, kamēr tās vēl kustas. Šādi samazināsiet kustīgu detalu radītu traumu risku.

r) Pirms iznemat iestrēgušu materiālu vai tirāt zāles plāveju, pārliecinieties, ka visi barošanas slēdži ir izslēgti un barošanas kabelis ir atvienots. Neparedzēta zāles plāveja darbiba var radit smagu traumu.

1.3 Papildu norādījumi par drošību

1.3.1 Paredzētā lietošana

FLYMO zāles plāvējs paredzēts zāliena plaušanai piemājas dārzos un teritorijās. Zāles plāvējs nav paredzēts ilgstošai lietošanai.

BİSTAMI!

lespējama trauma!

→Nelietojiet zāles plāvēju krūmu, dzīvžogu un daudzgadigu augu apgriešanai, kā aī, lai apgrieztu kāpelējošus augus un zāli uz jumta vai balkona kastēs, lai sasmalcinātu lielus un mazus zarus un izlīdzinātu augsni.

→Neizmantojiet zāles plāvēju uz virsmām, kuru slīpums pārsniedz 20°.

1.3.2 Papildu elektrodrošības norādījumi

BİSTAMI!

lespējama sirds apstāšanās!

Šis zales plavejs lietošanas laika rada elektromagnetisko lauku. Šāds elektromagnētiskais lauks var ietekmēt aktīvo vai pasīvo medicīnisko implantu (piemēram, elektrokardiostimulatoru) darbību, izraisot smagas vai nāvējošas traumas.

→Pirms šī zāles plāvēja lietošanas sazinieties ar ārstu un implanta ražotāju.

→Atvienojiet spraudni, ja zāles plāvēju nelietosiet.

Kabeli

Lietojot pagarinājuma kabelus, to minimālajam škērsgriezumam jäatbilst datiem šaja tabula:

Spriegums Kabela garums Škērsgriezums

220–240 V/50 Hz Maksimāli 20 m 1,5 mm ^2

220–240 V/50 Hz 20–50 m 2,5 mm²

1. Elektrotikla kabelus un pagarinatajus var iegādāties vietēja apstiprināta apkopes centra.

2. Izmantojiet tikai tādus pagarinātājus, kas paredzēti lietošanas ārpus telpām un atbilst kadai no šadam specifikacijam:

- parasta gumija (60245 IEC 53), parasts PVC (60227 IEC 53) vai - parasts PCP (60245 IEC 57).

1. Ja savienojuma kabelis ir bojats, tā aizstašana jauztic ražotajam, tā apkopes pārstāvim vai līdzīgas kvalifikācijas personām, lai novērstu iespējamo bīstamību.

1.3.3 Papildu norādījumi par personīgo drošību

BİSTAMI!

Nosmakšanas risks

Mazākas detalas var norit

→Neveiciet montažas darbus mazu bērnu tuvumā.

→ Apturiet ieriči, atvienojiet barošanas kabela kontaktspraudni no kontaktligzdas un uzgaidiet, lidz visas kustigās dajas pilnībā apstājas.

- Ja ierice trāpa sveškermenim:

→ Šada gadijuma pirms atkartotas iedarbinašanas un lietošanas parbaudiet, vai ierice nav bojāta, un, ja nepieciešams, saremontējiet to. - Ja ierice sak parmengi vibret:

→ Šādā gadījumā nekavējoties pārbaudiet, vai ierīce nav bojāta, nomainiet vai saremontēijet bojātās dalas, kā ari pārbaudiet un pievelciet valigās dalas. →Pirms plaušanas pārbaudiet, vai darba vietā nav sleptu priekšmetu, plemēram, zaru; noņemlet tos. Šādi samazināsiet plaušanas instrumenta iestrēgšanas risku.

→ Ja ierice jānovieto slipi pārvietošanas nolūkā, škērsojot vietas, kur nav zāles, un transportejot ierici uz plaušanas vietu un no tas, vienmer apturiet plaušanas instrumentu.

→Nokada gadijuma nesasveriet ierici, kad ir ieslegts motors. →Pirms ierces uzglabašanas iztukšojiet zales savaceju.

→ leteikums. Pirms ierices uzglabāšanas veiciet tīrīšanas un apkopes darbus.

→ Veiciet regulāru ierices apkopi. Tādejādi tiks paildzināts ierices darbmūžs.

→ Izmantojiet tikai FLYMO apstiprinātas rezerves daļas. Neatbilstošas rezerves daļas var radit traumas vai bojāt ienīci.

→ Nepārveidojiet drošības komponentus. Pārveidojot drošības komponentus, palielinās traumu risks.

→ Regulējot ierīci, rīkojieties uzmanīgi. Sargieties iespiest pirkstus starp kustigo plaušanas instrumentu un nekustigajām ierīces dalām.

→Pirms jerices uzglabašanas vienmer lauijet tai atdzist.

→ Veicot plaušanas instrumenta apkopi, ŋemiet vērā, ka plaušanas instruments joprojām var kustēties pēc tā izslēgšanas.

→leteikums. Lietojiet dzirdes aizsarglidzeklus.

→Paslidēšanas risks:

- mitrā zālē

- un stavas nogazes

- transportēšanas laikā

→Neparslogojiet zales plaveju.

→Esiet piesardzīgi, velkot zāles plāvēju pie sevis.

2. UZSTĀDĪŠANA

BİSTAMI!

Ar asmeni var sagriezties.

Ja zāles plāvējs nejauši ieslēdzas, asmeni var traumēt tuvumā esošos.

→Uzgaidiet, lidz asmens apstājas.

→Atvienojiet zāles plāvēju no barošanas avota.

→Sagatavojot zāles plāvēju darbam, uzvelciet aizsargcimdus.

2.1 Roktura montāža [att. A1/A2]:

1. levietojiet apakšējo rokturi atverēs uz bloka.

→Nostipriniet ar spāma fiksatoru (att. A1).

1. Piestipriniet augšējo rokturi pie apakšējiem rokturiem ar spārna fiksatoru (att. A2).

Augšējā roktura augstums ir regulējams. Rokturus pēc vajadzības var fikset stāvoklī l vai stāvoklī ll (att. A2).

PIEZIME.

Izmantojiet kabela skavas, lai piestiprinātu kabeli rokturim.

Piestipriniet kabeli kabela akim, pārmērigi nenospriegojot kabeli.

Pieliecot un atliecot augšējo rokturi pārliecinieties, ka kabeli nav iespiesti. Nelaujiet rokturiem nokrist.

2.2 Zāles kastes montāža [att. B1/B2/B3/B4]:

1. lebīdiet zāles kastes rokturi atverēs zāles kastes augšpusē, līdz rokturis ar klikšķi fiksējas (att. B1).

2. Savienojiet abas zāles kastes daļas un pēc tam uzstādiet mēlīti (att. B2).

3. Sākot no zāles kastes aizmugures, uzstādiet zāles kastes pārsegu, izmantojot spailes.

→ Nodrošiniet, lai visas spailes atrodas paredzētajā vietā (att. B3.).

1. Piestipriniet sagatavoto zāles kasti zāles plāvējam (att. B4).

a. Paceliet drošības aizsargu.
b. Pārliecinieties, ka izmešanas tekne ir tīra.
c. Uzstādiet pilnībā samontēto zāles kasti paredzētajā vietā bloka aizmugurē, kā parādīts.
d. Novietojiet drošibas pārloku zales kastes augšpusē.

PIEZIME.

Ja zāle nav jāsavāc, zāles plāvēju var izmantot bez zāles kastes. am jābūt apakšā.

2.3 Plaušanas augstuma regulēšana [att. C]:

BRĪDINĀJUMS!

lespējama trauma rotējošo asmeņu dēl.

Pec zales plaveja izslēgšanas asmeni dažas sekundes vel turpina griezties. Rotējošs asmens var radīt smagas traumas.

→Pirms pielāgojat augstumu, uzgaidiet, lidz asmens apstājas.

Šajā zāles plāvējā ir izmantojami pieci plaušanas augstumi.

→ Pielāgojiet plaušanas augstumu, pārvietojot augstuma regulēšanas rokturi (att. C).

PIEZIME.

Lielākajai dalai zālienu ieteicams vidējais plaušanas augstums.

3. LIETOŠANA

BİSTAMI!

Ar asmeni var sagriezties.

Ja zales plavejs nejauši iesledzas, asmeni var traumet tuvuma esošos.

→Uzgaidiet, līdz asmens apstājas.
→Atvienojiet zāles plāvēju no barošanas avota.
→Regulējot vai transportējot zāles plāvēju, uzvelciet aizsargcimdus.

3.1 Zāles plāvēja ieslēgšana [att. D1/D2]:

BİSTAMI!

Traumu risks

Ja, atlaižot ieslēgšanas sviru, zāles plāvējs neapstājas, var tikt gūtas traumas.

→Neignorējiet drošības ierīci vai slēdžus.
→Piemēram: ieslēgšanas sviru nedrikst pievienot rokturim.
→Neveiciet tādas izmaiņas zāles plāvējā, kas nav aprakstītas šajā rokasgrāmatā.

3.1.1 leslēgšana

1. Nospiediet ieslēgšanas/apturēšanas sviru (att. D1) virzienā uz rokturi.
2. Turiet nospiestu drošibas pogu (att. D2).
3. Atlaidiet drošibas pogu.

Svarigi!

→Pirms atkal ieslēdzat zāles pļāvēju, pārliecinieties, ka asmens ir pārstājis griezties.
→Neieslēdziet un neizslēdziet zāles plāvēju pārāk ātri.

3.1.2 Apturēšana

→Atlaidiet ieslēgšanas/apturēšanas sviru.

Pilnas zāles kastes lodzinš:

zāles kastei piepildoties, zāle būs redzama lodziņā.

Kad lodziņš/zāles kaste ir pilna, tā jāiztukšo.

3.2 Kā plaut:

1. Sāciet plaut tajā zāliena malā, kas atrodas vistuvāk barošanas avotam, lai kabelis atrastos uz jau nopļautā zāliena (att. E).
2. Zāles augšanas sezonā plaujiet divreiz nedēļa. Zāliens tiks ietekmēts, ja vienā reizē nopļausiet vairāk par trešdaļu zāles garuma.

NEPĀRSLOGOJIET ZĀLES PLĀVĒJU.

Płaujot garu, biezu zāli, var samazināties motora apgriezienu skaits. Būs dzirdamas motora darbības skanas izmaiņas. Ja motora apgriezienu skaits samazinās, iespējams, ka zāles pāvejs ir pārslogots, un var rasties bojājumi. Płaujot garu, biezu zāli, pirmajā reizē iestatiet lielāku pļaušanas augstumu, samazinot slodzi. Skatiet sadalu “Pļaušanas augstuma regulēšana”.

4. TEHNISKÄ APKOPE

BİSTAMI!

Ar asmeni var sagriezties.

Ja zales plavejs nejauši iesledzas, asmeni var traumet tuvumā esošos.

→Uzgaidiet, līdz asmens apstājas.
→Atvienojiet zāles plāvēju no barošanas avota.
→Veicot zāles plāvēja apkopi, uzvelciet aizsargcimdus.

4.1 leteikumi apkopei

Zāles plāvēju identificē ierīces unikālā datu uzīme, kas ir sudraba un melnā krāsā.

Zales plāvēja apkope noteikti jāveic vismaz reizi divpadsmit mēnešos, un vēlams, lai to darītu specialists.

4.2 Asmens nonemšana un uzstādīšana:

BRĪDINĀJUMS!

Risks gūt traumu asu malu dēl.

→Rikojoties ar asmeni, esiet piesardzigi.
→Uzvelciet aizsargcimdus. Nekādā gadījumā neizmantojiet vairāk par 3 plaušanas augstuma starplikām.
→Starplikas ir jäievieto tikai starp asmeni un ventilatoru; NEKÄDÄ gadijumä starp asmeni un skrūvi.

1. Izslēdziet, uzgaidiet, līdz asmens pārstāj griezties.
2. Atvienojiet zāles plāvēju no elektrotikla.
3. Nonemiet asmeni vai uzstādiet.

4.2.1 Asmens nonemšana:

1. Lai izskrūvētu asmens skrūvi, uzvelciet cimdu, stingri satveriet asmeni un ar uzgriežņu atslēgu atskrūvējiet asmens skrūvi, griežot to pretēji pulksteņraditāju kustības virzienam (att. F).
2. Iznemiet asmens skrūvi, nonemiet paplāksni un asmeni.
3. Pārbaudiet, vai nav bojājumu, un vajadzības gadījumā notīriet.

→Neatkarīgi no metāla asmens stāvokļa, atjaunojiet to ik pēc 50 plaušanas stundām vai pēc 2 gadiem, atkarībā no tā, kas iestājas ātrāk.
→Ja asmens ir ieplaisājis vai bojāts, nomainiet to.

4.2.2 Asmens uzstādīšana:

1. Piestipriniet asmeni värpstai tā, lai asmens asās malas būtu vērstas prom no vārpstas.
2. Caur paplāksni un asmeni ievietojiet asmens skrūvi.
3. Uzvelciet cimdu, stingri satveriet asmeni un stingri pievelciet asmens skrūvi ar uzgriežņu atslęgu. Nepārvelciet.

4.3 Zāles plāvēja tīrīšana

BİSTAMI!

lespējama trauma!

lespējama trauma un zāles pļāvēja bojājumi.

→ Zāles plāvēja tirišanai neizmantojietūdeni vaiūdens strūklu (itīpaši augstspiedienaūdens strūklu).Udens var sabojāt zāles plāvēju, iekļustot elektrosistēma,ka an izraisit koroziju vai issavienojumu.
→ Tirišanai nelietojiet kīmiskas vielas, tostarp petroleju un škīdinātājus. Dažas no tām var sabojat svarīgas plastmasas daļas.

BRĪDINĀJUMS!

Ugunsbīstamība nosprostotu gaisa plūsmas atveru dēl

Nopļautā zāle, kas palikusi kādā gaisa ieplūdes vietā vai zem bloka, var izraisīt aizdegšanos.

→Gaisa plūsmas atverēm vienmēr jābūt tirām.
→ Saņemot zāles plāvēju no ražotāja, ir ľoti svarīgi nodrošināt, lai tas būtu tirs.

1. Atvienojiet zāles plāvēju no elektrotikla.
2. Ar suku notīriet zāli bloka apakšā.
3. Izmantojot mīkstu suku, iztīriet nopļauto zāli no visām gaisa ieplūdes atverēm, izmešanas teknes un zāles kastes.
4. Izmantojot mikstu suku, notiriet nopļauto zāli no kastes lodziņa (ja uzstādīts).
5. Noslaukiet zāles plāvēja virsmu ar sausu drānu.

5. UZGLABĀŠANA

5.1 Uzglabāšana

Uzglabājiet zāles plāvēju bērniem nepieejamā vietā.

1. Atvienojiet zāles plāvēju no elektrotikla.
2. Notiriet plāvēju (skatiet 4. sadalu APKOPE).
3. Kabelu akiem jabut uz augseja roktura. Aptiniet kabeli ka paradits 8. attelā.
4. Uzglabājiet zāles plāvēju sausā vietā, kur tas nevar sasalt.

5.2 Kabela uzglabāšana:

→ Lai nodrošinātu kārtīgu un drošu uzglabāšanu, elektrības kabeli var aptīt ap ākiem.

5.3 Zāles plāvēja uzglabāšana:

→Uzglabājiet zāles plāvēju sausā vietā, kur tas ir pasargāts no bojājumiem.
→ Atlaidiet spāma fiksatorus, lai rokturus varētu noliekt pāri zāles plāvējam, tādējādi nodrošinot, ka augšējais rokturis tiek atbalstīts.

5.4 Kad beidzas plaušanas sezona:

1. Vajadzības gadījumā nomainiet skrūves un uzgriežņus.
2. Rūpīgi notiriet zāles plāveju.
3. Pārbaudiet, vai elektrības kabelis ir pareizi novietots uzglabāšanai, lai nepielautu tā bojājumus.

6. PROBLÉMU NOVĚRŠANA

BİSTAMI!

Ar asmeni var sagriezties.

Ja zāles plāvējs nejauši ieslēdzas, asmeni var traumēt tuvumā esošos.

→Uzgaidiet, lidz asmens apstājas.
→Atvienojiet zāles plāvēju no barošanas avota.
→Veicot zāles plāvēja problēmu novēršanu, uzvelciet aizsargcimdus.

6.1 Zāles plāvējs nedarbojas:

1. Vai ieslēdzāt zāles pļāvēju pareizi?
   →Skatiet sadaļu “Zāles pļāvēja ieslēgšana”.
2. Vai barošana ir ieslėgta?
3. Pârbaudiet drošinātāju spraudnī. Nomainiet, ja tas izdedzis.

6.2 Nepilnīga zāles savākšana:

1. Atvienojiet zāles plāvēju no elektrotikla.
2. Notiriet gaisa ieplüdes vietu arpusi, izmešanas tekni un bloka apakšdalu.
3. Iestatiet lielāku plaušanas augstumu. Skatiet sadaju “Plaušanas augstu-ma regulēšana”.

6.3 Pārmērīga vibrācija:

1. Atvienojiet zales plāvēju no elektrotikla.
2. Pārbaudiet, vai asmens ir pareizi piestiprināts.
3. Ja asmens ir bojāts vai nodilis, nomainiet to.

6.4 Zāles plāvēju ir grūti stumt:

1. Atvienojiet zāles plāvēju no elektrotikla.
2. Ja ir gara zāle vai nelīdzena zeme, jāiestata lielākais plaušanas augstums. Skatiet sadalu "Plaušanas augstuma regulēšana".
3. Pârbaudiet, vai riteni un rulliši var brivi griezties.

PIEZIME. Citu darbibas traucējumu gadijumā sazinieties ar FLYMO klientu apkalpošanas dienestu. Remontu drīkst veikt tikai FLYMO apkopes dienests vai specializēti izplatitāji, ko apstiprinājis uznēmums FLYMO.

7. TEHNISKIE DATI

Elektriskais zāles plāvējs Vienība Value Speedi-Mo 360VC 9676633

Nominālā jauda R 1500
Elektrotīkla spriegums V (AC) 230
Elektrotīkla frekvence Hz 50
Pļaušanas asmens griešanās ātrums	apgr./min	3600
Pļaušanas platums	cm	36
Pļaušanas augstuma regulēšana	mm	20–60
Zāles kastes ietilpība	l	30
Svars	kg	11,8
Skaņas spiediena līmenis L_pA^1)	dB (A)	87
Mainīgais k_pA	dB (A)	1,84
Skaņas jaudas līmenis L_WA^2x merītais/garantetais	dB (A) 93/96
Plaukstas/rokas vibrācija a _vīw^1)	m/s ^2	2,3
Nenoteiktība k_vīw		1,5

Mērīšana volkta saskaņa ar: 1) EN IEC 62841-4-3 2) RL 2000/14/EK/S.I. 2001 nr. 1701

PIEZIME. Konkreta vibracijas vertiba ir menta saskaņa ar standartizetu pārbaudi un to var izmantot, lai salīdzinātu vienu elektroinstrumentu ar citu. To var izmantot ari sākotnējās ietekmes izvērtēšanai. Vibrācijas emisijas vērtiba var mainities elektroinstrumenta faktiskās lietošanas laikā.

8. PIEDERUMI/REZERVES DALAS

FLYMO rezerves detaļas ir pieejamas pie FLYMO izplatītāja vai FLYMO apkopes dienestā.

→Izmantojiet tikai oriğinālo FLYMO asmeni:

FLYMO rezerves asmens Trula asmens nomainai. Dalas nr.:

590605190

Art. FLY071

9. APKOPE

Skatiet pašreizējo apkopes dienesta kontaktinformāciju aizmugurējā lapā un tiešsaistē:

Zāles plāvēja utilizācija

(saskaṇā ar Direktīvas 2012/19/ES/S.I. 2013 Nr. 3113 prasībām)

Zales plaveju nednikst izmest sadzives atkritumos. No tä jaatbrivojas saskaņa ar konkretas valsts vides aizsardzības normatīviem.

SVARİGI!

→Nogādājiet zāles plāvēju utilizācijai vietējā pārstrādes uzņēmumā.

nl Elektrische grasmaaier
