Produkta veids	Elektrības vada zāles pļāvējs
Zīmols	Flymo
Modelis	Easi Glide 330VX
Griešanas platums	33 cm
Svars	8,5 kg
Jauda	1,40 kW
Asmens griešanās ātrums	4 300 apgr./min
Elektrības padeve	Tīkls 230 V, 10 A, 250 V maiņstrāva
Minimālais kabeļa šķērsgriezums	1,00 mm²
Ieteicamā drošības ierīce	Diferencētais slēdzis (RCD) 30 mA
Griešanas augstuma regulēšana	Ar starplikām (3 komplektā)
Savākšanas tvertne	Cieta tvertne
Skaņas spiediena līmenis (LpA)	79 dB(A)
Izmērītais skaņas jaudas līmenis	89 dB(A)
Garantētais skaņas jaudas līmenis	91 dB(A)
Rokas/plaukstas vibrācija (ah)	< 2,5 m/s²
Asmens tips	Rotējošais asmens, atsauce EG330 / EG330VX
Asmens nomaiņas biežums	Ik pēc 50 stundām vai 2 gadiem
Kārtējā apkope	Tīrīt pēc lietošanas, pārbaudīt uzgriežņu un skrūvju pievilkšanu
Uzglabāšana	Vēsa un sausa vieta, bērniem nepieejama, pirms tam atdzesēt 30 minūtes
Garantija	Ražotāja garantija ražošanas defektiem (saskaņā ar noteikumiem)
Rezerves daļas	Izmantot oriģinālās Flymo / Husqvarna daļas
Atbilstība Eiropas standartiem	Direktīvas 2006/42/EK, 2004/108/EK, 2000/14/EK, 2011/ES

Bieži uzdotie jautājumi - Easi Glide 330VX FLYMO

Kā regulēt Easi Glide 330VX pļaujmašīnas griešanas augstumu?

Izmantojiet pļaujmašīnai piegādātās griešanas augstuma starplikas. Viena starplika ir uzstādīta uz pļaujmašīnas, pārējās divas ir uz uzgriežņu atslēgas. Atvienojiet pļaujmašīnu, pēc tam pielāgojiet augstumu, pievienojot vai noņemot starplikas atbilstoši vēlamajam augstumam.

Ko darīt, ja pļaujmašīna lietošanas laikā neparasti vibrē?

Nekavējoties apturiet pļaujmašīnu, atvienojiet to un pārbaudiet, vai asmens nav bojāts vai nelīdzsvarots. Pārmērīgas vibrācijas var norādīt uz problēmu. Nomainiet asmeni, ja nepieciešams, un pārliecinieties, ka stiprinājumi ir labi pievilkti.

Kā nomainīt pļaujmašīnas asmeni?

Atvienojiet pļaujmašīnu un apgrieziet to. Noņemiet asmens skrūvi, starpliku un lāpstiņriteni. Uzstādiet jaunu asmeni, kas atbilst atsaucei EG330 vai EG330VX. Salieciet detaļas pretējā secībā, labi pievelkot. Pārliecinieties, ka asmens ir līdzsvarots.

Vai es varu izmantot pagarinātāju ar pļaujmašīnu?

Jā, bet izmantojiet ārpus telpām piemērotu pagarinātāju ar pietiekamu šķērsgriezumu: 1,0 mm² maks. 40 m, 1,5 mm² maks. 60 m, 2,5 mm² maks. 100 m. Izveidojiet cilpu pie kontaktligzdas un nostipriniet to pagarinātāja atvērumā, lai novērstu nejaušu atvienošanu.

Ko darīt, ja strāvas vads ir bojāts?

Nekavējoties atvienojiet pļaujmašīnu. Nepieskarieties bojātajam vadam. Nemēģiniet to salabot. Vads jānomaina ražotājam, pilnvarotam tehniķim vai kvalificētai personai, lai novērstu jebkādus riskus.

Kā tīrīt pļaujmašīnu pēc lietošanas?

Atvienojiet pļaujmašīnu. Izmantojiet suku vai drānu, lai noņemtu zāli un gružus no korpusa, tvertnes un asmens. Neizmantojiet ūdeni zem spiediena, lai nesabojātu elektriskās sastāvdaļas. Uzglabājiet pļaujmašīnu sausā vietā.

Kāpēc pļaujmašīna neieslēdzas?

Pārbaudiet, vai pļaujmašīna ir pievienota funkcionējošai kontaktligzdai. Pārliecinieties, ka diferencētais slēdzis (RCD) nav nostrādājis. Pārbaudiet barošanas vada stāvokli. Ja problēma turpinās, sazinieties ar pilnvarotu servisa centru.

Kā uzglabāt pļaujmašīnu pēc tās lietošanas?

Ļaujiet motoram atdzist vismaz 30 minūtes. Uzmanīgi satiniet vadu, neveidojot mezglus. Uzglabājiet pļaujmašīnu vēsā un sausā vietā, bērniem nepieejamā vietā. Neatstājiet to ārā.

Kur atrast rezerves daļas Easi Glide 330VX pļaujmašīnai?

Rezerves daļas, tostarp asmeni (atsauce EG330/EG330VX, daļas numurs 512762990), ir pieejamas pilnvarotajos Husqvarna servisa centros. Izmantojiet tikai oriģinālās daļas, lai garantētu drošību.

Vai garantija sedz pļaujmašīnas asmeni?

Asmens tiek uzskatīts par normālu nolietojuma daļu un parasti netiek segts ar garantiju. Garantija sedz ražošanas defektus, bet ne nolietojumu, kas rodas regulāras lietošanas vai nepareizas apkopes dēļ.

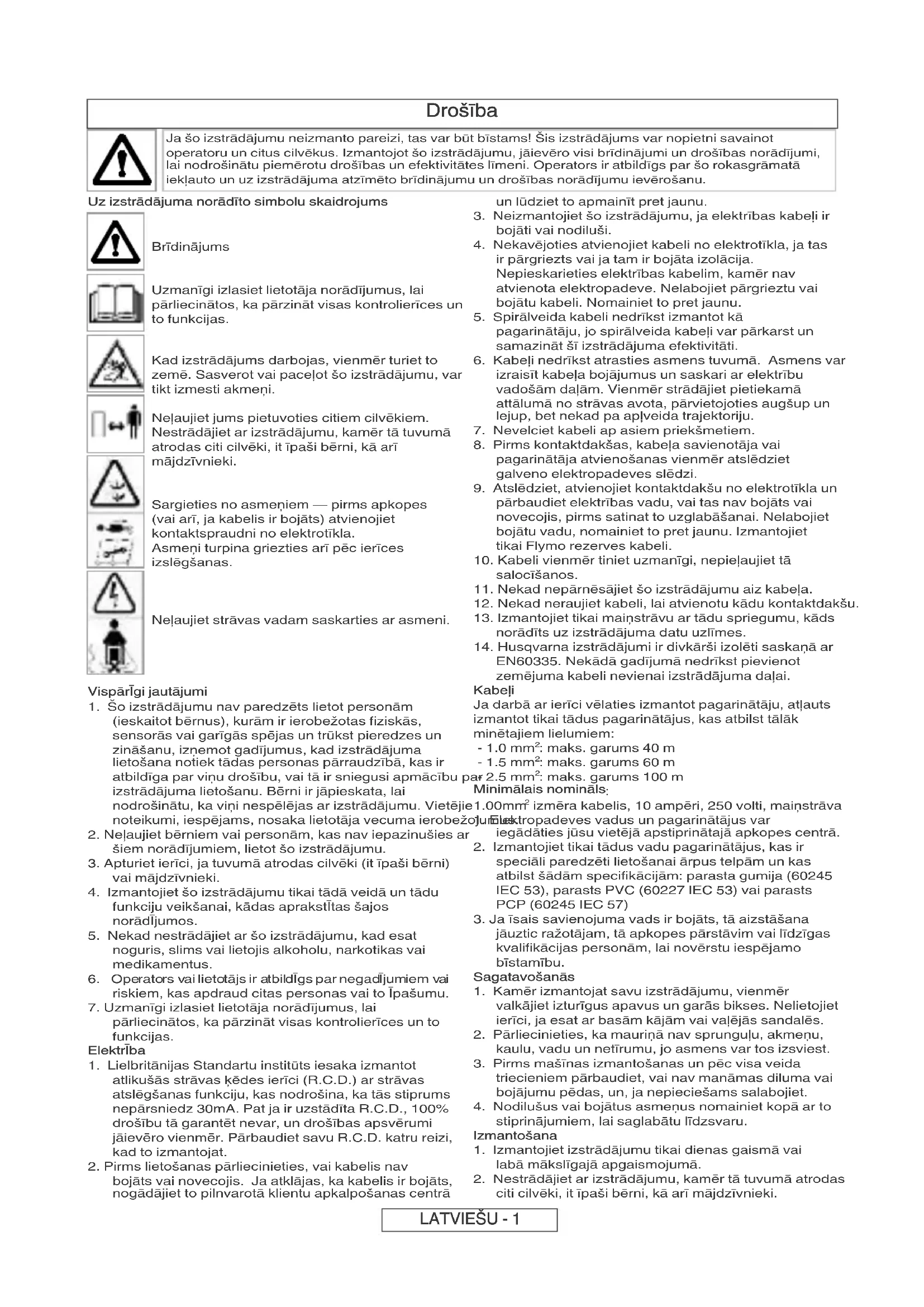

LIETOŠANAS INSTRUKCIJA Easi Glide 330VX FLYMO

Uz izstradajuma noradito simbulo skaidrojums

Bridinajums

Uzmanigi izlasiet lietotaja noradijumus, lai parliecinatos, ka parzinat visas kontrolierces un to fungcjjas.

Kad izstradajums darbojas, vienmér turiet to zeme. Sasverot vai pacelot so izstradajumu, var tikt izmesti akmeni.

Nelauijiet jums pietuvoties citiem cilvekiem. Nestradajet ar izstradajumu, kamer ta tuvum a trodas citi cilveki, it ipaşi berni, ka ari majdzivnieki.

Sargieties no asmeniem - pirms apkopes (vai ari, ja kabelis ir bojats) atvienojiet kontakspraudni no elektrotikla. Asmeni turpina griezties ari pec ierieces izslegsanas.

Nelaujiet strāvas vad saskarties ar asmeni.

Vispārīgī jautājumi

1. So izstradajumu nav paredzets lietot personam Ja darba ar ieri ci velaties izmantot pagarinataju, atlauts (ieskaitot bernus), kuram ir ierobezotas fiziskas, izmantot tikai tadus pagarinatajus, kas atbilst talak sensoras vai garigas spejas un trukst pieredzes un minetajiem lielumiem: zinaesanu, iznemot gadijumus, kad izstradajuma - 1.0 mm2: maks. garums 40 m lietoansa notiek tadas personas nparraudzibakair - 1.5 mm2: maks. garums 60 m atbildiga par vin Dro'sibu, vai tir sniegusi apmacibu par 2.5 mm2: maks. garums 100 m izstradajuma lietoansu. Berni ir japieskata, lai Minimalais nominals: nodrosinatu, ka vihi nespeljias ar izstradajumu. Vietejie1.00mm2izmera kabelis, 10 ampere, 250 volti, mainstrava noteikumi, iespejams, nosaka lietotaja vecuma ierobezofutropadeves vadus un pagarinatajus var
2. Nelaujiet berniem vai personam, kas nav iepazinušies ar šiem noradijumiem, lietot šo izstradajumu.
3. Apturiet ierici, ja tuvumā atrodas cilveki (it ipaşi běrnì) vai majdzivnieki.
4. Izmantojiet so izstradajumu tikai tada veida un tadu funkciju veiksanai, kadas apraksiltas sajos noradljumos.
5. Nekad nestradajiet ar so izstradajumu, kad esat noguris, slims vai lietojis alkoholu, narkotikas vai medikamentus.
6. Operators vailietotajs ir atbildgs par negadjumiem vai riskiem, kas apdrauditas personas vai to IpaSUMU.
7. Uzmanigi izlasiet lietotaja noradijumus, lai parliecinatos, ka parzinat visas kontrlierices un to funkcijas.
   Ja darba ar ierici velaties izmantot pagarinataju, atlauts izmantot tikai tadus pagarinatajus, kas atbilst talak minetajiem lielumiem:
8. 1.0mm^2 : maks. garums 40 m
9. 1.5mm^2 : maks. garums 60 m
   ar 2.5mm^2 : maks. garums 100 m Minimalais nominals;
   1.00mm² izmera kabelis, 10 amperi, 250 volti, mainstravar
   ojunlktropadeves vadus un pagarinatajus var
   iegadaties jusu vietega apstiprinataja apkopes centra.
10. Izmantojiet tikai tadus vadu pagarinatajus, kas ir speciali paredzeti lietoisanai arpus telpam un kas atbilst sadam specifikacijam: parasta gumija (60245 IEC 53),parasts PVC (60227 IEC 53) vai parasts PCP (60245 IEC 57)
11. Ja tais savienojuma vads ir bojats, ta aizstasana jauztic ražotajam, ta apkopes pärstavim vai lidzigas kvalifikacijas personam, lai noverstu iespejamo bistamibu.
12. Kamér izmantojat savu izstradajumu, vienmér valkajiet izturigus apavus un garas bikses. Nelietojiet ierici, ja esat ar basam kajam vai valejas sandales.

Elektrba

1. Lielbritanijas Standartu instituts iesaka izmantot atlikusas stravas kedes ierici (R.C.D.) ar stravas atslegsanas fungciju, kas nodrosina, ka tas stiprums neparsniedz 30mA . Pat ja ir uzstadita R.C.D., 100% droshibu tagarantet nevar, un droibas apsvorum jaievero vienmer. Parbaudiet savu R.C.D. katru reizi, kad to izmantojat.
2. Pirms lietoşanas párliecinijeties, vai kabelis nav bojats vai novecojis. Ja atklajas, ka kabelis ir bojats, nogadajiet to pilvarotaklientu apkalposanas centra

un ludziet to apmainit pret jaunu.

1. Neizmantojiet so izstradajumu, ja elektribas kabeli ir bojati vai nodilusi.
2. Nekavejoties atvienojiet kabeli no elektrotikla, ja tas ir pargriezts vai ja tam ir bojata izolacija. Nepieskarieties elektribas kabelim, kamr nav atvienota elektropadeve. Nelabojiet pargrieztu vai bojatu kabeli. Nomainiet to pret jaunu.
3. Spiralveida kabeli nedrikst izmantot ka pagarinataju, jo spiralveida kabeli var parkarst un samazinat izstradajuma efektiviti.
4. Kabeli nedríkst atrasties asmens tuvumā. Asmens var izraïsit kabela bojájumus un saskari ar elektríbu vadosamDRAM. Vienmér stradäjiet pietiekamā attaluma no strāvas avota, parviietojties augsup un lejup, bet nekad pa aplveida trajektoriju.
5. Nevelciet kabeli ap asiem prieksmetiem.
6. Pirms kontaktdakšas, kabela savienotāja vai pagarinatāja atvienošanas vienmér atsledziet galveno elektropadeves sledzi.
7. Atslédziet, atvienojiet kontaktdakšu no elektrotíkla un pärbaudiet elektrības vadu, vai tas nav bojats vai novecojis, pirms satinat to uzglabāsanai. Nelabojiet bojatu vadu, nomainiet to pret jaunu. Izmantojiet tikai Flymo rezerves kabeli.
8. Kabeli vienmér tinit uzmanīgi, nepielaujiet ta salocísanos.
9. Nekad neparnesajiet so izstradajumu aiz kabela.
10. Nekad neraujiet kabeli, lai atvienotu kudu kontaktdaksu.
11. Izmantojiet tikai mainstravu ar tadu spriegumu, kads noradits uz izstradajuma datum uzlimes.
12. Husqvarna izstradajumi ir divkarshi izoleti saskaña ar EN60335. Nekada gadijumā nedrikst pievienot zemejuma kabeli nevienai izstradajuma dalai.

Kabeli

Sagatavošanās

1. Parliecinieties, ka maurinā nav sprungulu, akmenu, kaulu, vadu un netirumu, jo asmens var tos izsviest.
2. Pirms masinas izmantošanas un pēc visa veida triecieniem parbaudiet, vai nav manāmas diluma vai bojāumu PEDas, un, ja nepiecesams salabojet.
3. Nodilusus vai bojatus asmenus nomainiet kopar to stiprinajumiem, lai saglabatu lidzsvaru.

Izmantošana

1. Izmantojiet izstradajumu tikai dienas gaisma vailaba maksligaja apgaismojumā.
2. Nestradajiet ar izstradajumu, kamir tuvumā atrodasciti cilveki, itipasi berni, kāarimajdzivnieki.

Drošība

1. Ja iespejams, neizmantojiet so izstradajumu slapja zale.
2. Slipumā esiet ipaši piesardzīgs, lánezaudētu līdzsvaru, un valkājiet neslidošus apavus.
3. Nogaze stumiet so izstradajumu skersam, bet nekad augsup un lejup.
4. Mainot slipumā virzenu, esiet ipaši piesardzīgs(-a). Solojet, bet nekad neskrieniet.
5. Neplaujietipasi stavas nogazes.
6. Virziet ierici atpakalgaita vai velciet to uz savu pusi, ieverojot ipasu piesardzibu.
7. Pirms stumjat zales plaveju pa virsmu, kas nav zale, izsledziet to.
8. Nekad nestradajet ar izstradajumu, ja ta aizsargi ir bojati vai neatrodas sava vieta.
9. lesledziet motoru atbilstoši noradijumiem un sargiet kajas, saglabajot pietiekamu attalumu no asmens(niem).
10. Neturiet rokas vai kajas blakus vai zem rotejosajam dalam.
11. Nesasveriet izstradajumu, kamir motors darbojas, iznemot, kad iedarbinat vai apturat to. Saagadijumanesasveriet to vairak, nekabsoluti nepiecesams, un paceliet tikai to dalu, kas atrodas talak no operatoria. Pirms noliek ieriei atpakal zeme, vienmeparliecinieties, ka turat abas rokas darba stavokli.
12. Nenovietojiet rokas zales izvadijanas vada tuvumā.
13. Nekad nepaceliet un neparnesajiet izstradajumu, kad tas darbojas vai ir pieslegts elektropadevei.
14. Atvienojiet kontaktdaksu no elektropadeves:
15. pirms pieskaraties asmeniem (parliecinieties, vai asmenu darbiba ir pilnibaba aptureta);
16. pirms atstajat izstradajumu bez uzraudzibas uz

jbebku laikposmu;

• pirms nosprostojuma atbrivoesanas;
• pirms ierices parbaudisanas un tirisanas vai citu darbu veiksanas ar to;
• ja ir notikusi sadursme ar kādu prieksmetu; neizmantojet savu izstradajumu, kamér neesat parliecinats, ka tas ir labā darba kārtība;
• ja izstradajums sak neparasti vibret. Nekavajoties pärbaudiet. Pärlieku liela vibracija var izraisit savainojumus.

Apkope un uzglabăšana

1. Uzmanibu! Nepieskarieties rotejošiem asmeniem
2. Nodrošiniet, lai visi uzgriežni un skruves būtu cieši pievilktas, lai būtu parliecināts, ka izstradajums ir drosā darba kārtfba.
3. Bieai parbaudiet zales savacejgrozu, vai tas nav nodilis vai sabojajies.
4. Drošibas nolukos nomainiet nodilušas vai bojatas detalias.
5. Izmantojiet tikai tadu rezerves asmeni un asmenskruvi, kas sim izstradajumam noradita.
6. Izstradajuma reguleşanas laikā piesargieties, lai neiesprostotu pirkstus starp masinas kustigajam un nekustigajam detalam.
7. Atjaunojiet metala asmeous pcc 50 stundu darba vai pcc 2 gadiem (izvcloties agrako) neatkarigi no to stavokia.
8. IJa izstradajuma darbmuza laika siksnasak izslidet, nogadajiet ierici pilnvarotapkopes centra, lai veiktu apkopi.
9. Uzglabajiet vesa, sausa un berniem nepieejama vieta Neuzglabajiet ara.
10. Pirms ierices noglabasanas laujiet tai atdzist vismaz 30 minutes.

Apkopes ieteikumi

• Jusu izstradajumu identifici ezstradajumaunikalala datu uzlime, kas ir sudraba un melna krasa.
  Mes iesakam veikt izstradajuma apkopi vismaz reizi divpadsmit meneos vai biezak, ja to izmanto profesionali.

Vides informacija

Utilizejot izstradajumu pec ta kalposanas muza beigam, janem vera vides apsverumi.
- Ja nepiecesams, vaicajiet parutilizaciju attiecigajai vietejai iestadei.

Sis symbols uz izstradajuma vai ta iepakojuma norada, ka ar so izstradajumu nedrikst rikoties ka ar majsaimnecibas atkritumiem. Ta vietas janodattieigajatakritumu savakkanas punkta, lai veiktu elektriska un elektroniska aprkojuma pärstradi ottereizejai

izmantošanai. Nodrošinot ka ši izstradajuma pareizu utilizaciju, jus palidzësiet novérst tā iespejamo negativ oietekmi uz vidi un cilveku veselibu, ko varētu izraisit ši izstradajuma nepareza izmesana atkritumos. Lai sanemtu plašaku informaciju par ši izstradajuma pärstradāsanu otrreizejai izmantošanai, ludzu, szainieties ar savu vietjo pašvaldibas biroju, majsaimniecības atkritumu utilizacijas pakalpojumu sniedzeju vai veikalu, kura iegadajaties šo izstradajumu.

Garantijas & garantiju politika

Ja garantijas perioda konstate, ka kada no detalam ir defektla, jo ta ir razoanas brakis, Husqvarna Ltd. ar savu pilnvaroto remontdarbu specialistu starpniecibu bez maksas salabo vai nomaina to, ja vien:

(a) par defektu pazinots tieši pilnvarotajam remontdarbu veicejam;
(b) iesniegts pirkumu apliecinošs documents;
(c) defektu nav izraisijusi nepareiza izmantošana, lietotaja nolaidiba vai nepareiza regulešana;
(d) defekts nav radies normala nodiluma rezultata;
(e) neviena persona, ko Husqvarna Ltd. nav pilnvarojis, nav veikusi masinas apkopes darbus vai remontdarbus, nav to izjaukusi vai neatlauti iejaukusies tās darbība;
(f) mašīna nav bijusi iznomāta;
(g) mašina pieder tās sakotnējam pircejam;
(h) masina nav izmantota komercialiem merkiem. Šī garantija papildinacka tlaikumu noteiktās tiesibas un nekadi neijerobežtos.

Turpak noradito iemeslu izraisitos defekclus garantija nesezd, tadel ir svarigi, lai jus izlasitu saja operatora rokasgramata ietvertos noradijumus un saprastu, ka izmantot savu masinun veikt tas apkopi.

Defekti, ko garantija nesedz:

• nolietotu vai bojatu asmenu nomaina;
• defekti, ko izraisijusi neinformēsana par sakotnejiem defektiem;
• defekti, kas radušies pēkšna trieciena rezultātā;
• defekti, kas radusies tādēl, ka izstrādājums nav izmantots saskaṇā ar šajā operatora rokasgrāmata
  ietvertajiem noradijumiem un ieteikumiem;
• šī garantija neattiecas uz masīnām, kas tikušas iznomātas.
• Turpmak noraditos elementus uzskata par dilstosām detalām, un to kalposanas mužs ir atkarīgs no regularajiem akpopes darbiem, un tādēl parasti garantijas prasības uz tiem nevar attiecināt: asmeni, elektropadeves vads.
• Uzmanibu!

Husqvarna Ltd. neuznemes garantijas saistibas attiecibā uz defekti, ko daleji vai pilnibā, tiesi vai nettesi izraisijusi tadu rezerves dalu vai papilddetalu uzstadiṣana, ko Husqvarna Ltd. nav ražojusi vai apstiprinajusi, vai masīnas pielagošana jebkādā veidā.

Rezerves gratuites

Asmens:EG300,EG300V

Atsauces numurs.: FLY004

Detalias numurs.: 512762990

Asmens :-EG330,EG330VX

Atsauces numurs.: FLY027

Detalias numurs: 511932390

EK Atbilstibas deklaracija

Husqvarna AB, S-561 82, Huskvarna, Sweden

Nosaka vienigi musu atbildibu par to, ka izstradajums (-i);

Apzimejums... Lawnmower = Zales pavejs

Tipa(-u) apzimejums. .EG300, EG300V, EG330, EG330VX

Griesanas ierices veins....Sk. izstradajuma nominalo datum uzlimi

Izgatavošanas gads......Sk. izstradājuma nominālo datu uzlimi

atbilst Eiropas Komisijas direktivu pamata prasibam un noteikumiem:

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

balstits uz šadiem ES (Eiropas Savienibas) piemerotiem un saskaŋotiem standartiem:

Maksimālā plaukstas/rokas vibracijas svertā vertiba a, ko mera saskaña ar standartu EN ISO 20643, izmantojot iepriekš mineto izstradajumu paraugus, ir noradita tabulā.

2000/14/EC: izmeritās skānas stipruma Lw un garantētās skānas stipruma Lw vertibas ir atbilstoṣas tabulās fiksetajām skaitliskajām vertibām.

Atbilstibas novertesanas procedura.. Annex V

Tehniskas dokumentacijas ipašnieks

Tips:	EG330	EG300V	EG330	EG330VX
Griešanas platums (cm)	30	30	33	33
Griešanas ierīces rotācijas ātrums (rpm)	4,300	4,300	4,300	4,300
Jauda (kW)	1.30	1.35	1.40	1.40
Izmēritā skānas intensitate LwA (dB(A))	89	89	89	89
Garantētā skānas intensitate LwA (dB(A))	91	91	91	91
Skañas spiediens LpA (dB(A))	79	79	79	79
Nedroši KpA(dB(A))	2.5	2.5	2.5	2.5
Rokas / plaukstas vibracija an (m/s2)	<2.5	<2.5	<2.5	<2.5
Mainīgums Kah (m/s2)	1.5	1.5	1.5	1.5
Svars (Kg)	8.5	8.5	8.5	8.5
