Easi Glide 330VX - Muruniiduk FLYMO - Tasuta kasutusjuhend

Toote tüüp	Juhtmega elektriline muruniiduk
Bränd	Flymo
Mudel	Easi Glide 330VX
Lõikelaius	33 cm
Kaal	8,5 kg
Võimsus	1,40 kW
Terade pöörlemiskiirus	4 300 p/min
Toide	Võrgutoide 230 V, 10 A, 250 V AC
Kaabli minimaalne ristlõige	1,00 mm²
Soovitatav kaitsevahend	Rikkevoolukaitselüliti (RCD) 30 mA
Lõikekõrguse reguleerimine	Vahetükkide abil (3 tarnitud)
Kogumiskast	Jäik kast
Helirõhutase (LpA)	79 dB(A)
Mõõdetud helivõimsuse tase	89 dB(A)
Garanteeritud helivõimsuse tase	91 dB(A)
Käe/õlavibratsioon (ah)	< 2,5 m/s²
Terade tüüp	Pöördtera, viitenumber EG330 / EG330VX
Terade vahetuse sagedus	Iga 50 töötunni või 2 aasta järel
Tavahooldus	Puhastada pärast kasutamist, kontrollida mutrite ja kruvide pingutust
Hoiustamine	Jahe ja kuiv koht, lastele kättesaamatus kohas, enne jahutada 30 minutit
Garantii	Tootja garantii tootmisdefektidele (vastavalt tingimustele)
Varuosad	Kasutage originaalseid Flymo / Husqvarna varuosi
Euroopa nõuetele vastavus	Direktiivid 2006/42/EÜ, 2004/108/EÜ, 2000/14/EÜ, 2011/EL

Korduma kippuvad küsimused - Easi Glide 330VX FLYMO

Kuidas reguleerida Easi Glide 330VX muruniiduki lõikekõrgust?

Kasutage niidukiga kaasasolevaid lõikekõrguse vahetükke. Üks vahetükk on paigaldatud niidukile, ülejäänud kaks on mutrivõtmel. Ühendage niiduk lahti, seejärel reguleerige kõrgust, lisades või eemaldades vahetükke vastavalt soovitud kõrgusele.

Mida teha, kui niiduk kasutamise ajal ebanormaalselt vibreerib?

Peatage niiduk kohe, ühendage see lahti ja kontrollige, kas tera on kahjustatud või tasakaalustamata. Liigne vibratsioon võib viidata probleemile. Vajadusel vahetage tera ja veenduge, et kinnitused on korralikult pingutatud.

Kuidas vahetada niiduki tera?

Ühendage niiduk lahti ja keerake see ümber. Eemaldage tera polt, vahetükk ja tiivik. Paigaldage uus tera, mis vastab viitenumbrile EG330 või EG330VX. Pange osad vastupidises järjekorras tagasi ja pingutage korralikult. Veenduge, et tera on tasakaalus.

Kas ma võin niidukiga kasutada pikendusjuhet?

Jah, kuid kasutage välitingimustesse sobivat pikendusjuhet piisava ristlõikega: 1,0 mm² max 40 m, 1,5 mm² max 60 m, 2,5 mm² max 100 m. Tehke pistiku lähedale aas ja kinnitage see pikendusjuhtme hoidikusse, et vältida juhuslikku lahtiühendamist.

Mida teha, kui toitekaabel on kahjustunud?

Ühendage niiduk kohe lahti. Ärge puudutage kahjustunud kaablit. Ärge proovige seda parandada. Kaabel tuleb riskide vältimiseks lasta vahetada tootja, volitatud tehniku või kvalifitseeritud isiku poolt.

Kuidas niidukit pärast kasutamist puhastada?

Ühendage niiduk lahti. Kasutage harja või lappi, et eemaldada rohi ja praht korpusest, kogumiskastist ja terast. Ärge kasutage survevett, et vältida elektriliste komponentide kahjustamist. Hoidke niidukit kuivas kohas.

Miks niiduk ei käivitu?

Kontrollige, kas niiduk on ühendatud töökorras pistikupessa. Veenduge, et rikkevoolukaitselüliti (RCD) pole välja lülitunud. Kontrollige toitekaabli seisukorda. Kui probleem püsib, võtke ühendust volitatud hoolduskeskusega.

Kuidas niidukit pärast kasutamist hoiustada?

Laske mootoril jahtuda vähemalt 30 minutit. Keerake kaabel hoolikalt kokku ilma sõlmede tegemiseta. Hoidke niidukit jahedas ja kuivas kohas, lastele kättesaamatus kohas. Ärge jätke seda õue.

Kust leida varuosi Easi Glide 330VX muruniidukile?

Varuosad, sealhulgas tera (viitenumber EG330/EG330VX, osa number 512762990), on saadaval volitatud Husqvarna hoolduskeskustes. Ohutuse tagamiseks kasutage ainult originaalvaruosi.

Kas garantii hõlmab niiduki tera?

Tera loetakse tavaliseks kulumaterjaliks ja seda ei kata garantii üldjuhul. Garantii hõlmab tootmisdefekte, kuid mitte tavalise kasutamise või ebaõige hoolduse põhjustatud kulumist.

KASUTUSJUHEND Easi Glide 330VX FLYMO

1. Juhtme klamber x2
2. Mutrivoti/kaabits
3. Löikekörguse vahehoidikud (1 on monteeriud muruniiduki külge ja 2 mutrivötmle)
4. Kasutusjuhend

LV - IEPAKOJUMA SATURS

1. Kabela skava x2
2. Uzgrieżnatslęgas/ skrapij instruments
3. Plausanas augstuma
   starplikas (1 uzstadita zales
   pavjam un 2 uz
   uzgrieznatslegas)
4. Lietosanas rokasgramata

RO-COMPONENTELE

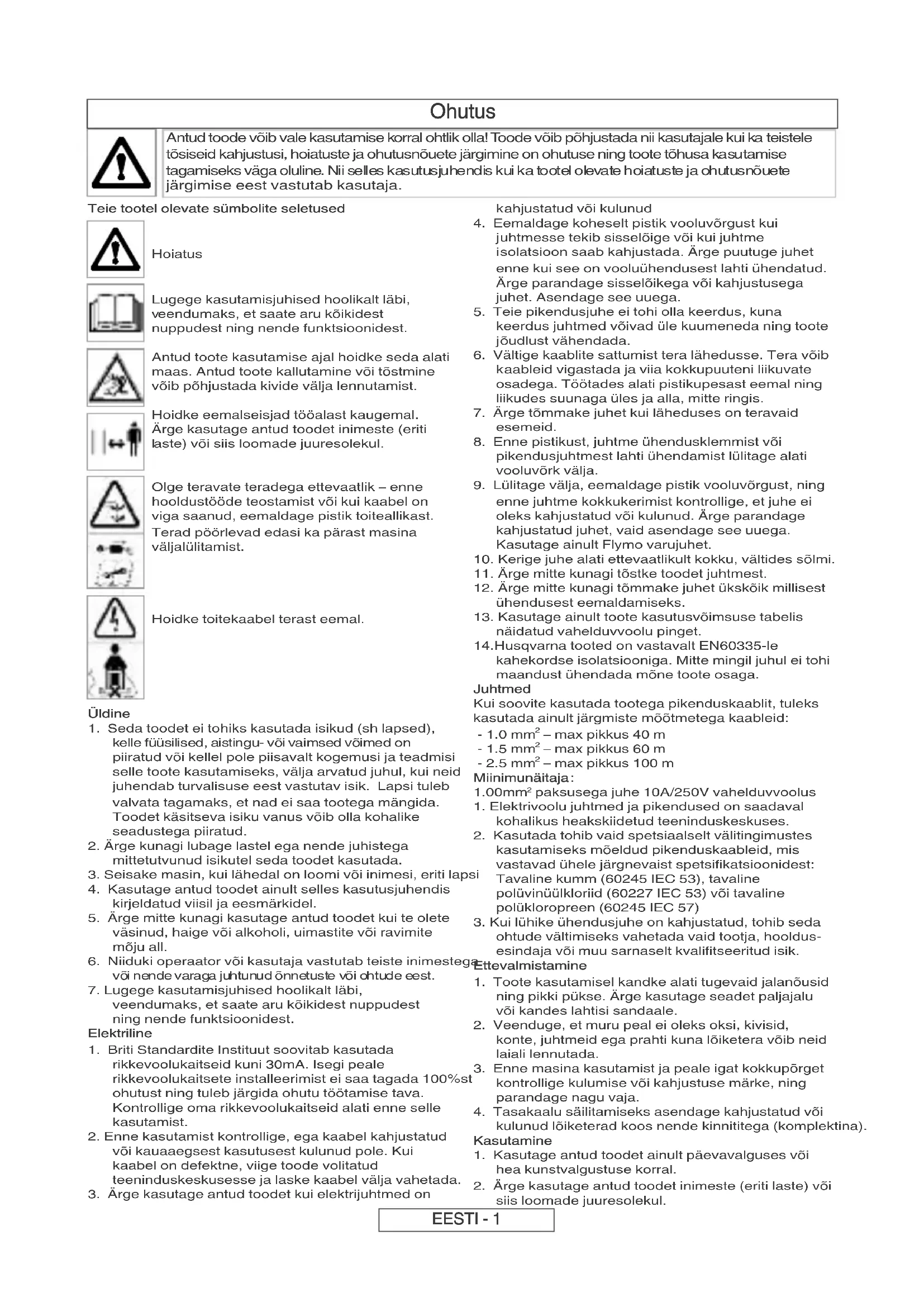

Antud toode vob vale kasutamise korral ohtlik olla! Toode vob pohjustada nii kasutajale kui ka teistele tosiiseid kahjustusi, hoiatuste ja ohutusnouete jargimine on ohutuse ning toote tohusa kasutamise tagamiseks vaga oluline. Nii selles kasutusjuhendis kui ka tootel olevate hoiatuste ja ohutusnouete jargimise eest vastutab kasutaja.

Teie tootel olevate sumbolite seletused

Hoiatus

Lugege kasutamisjuhised hoolikalt labi, veendumaks, et saate aru koikidest nuppudest ning nende funktsionist.

Antud toote kasutamise ajal hoidke seda alati maas. Antud toote kallutamine voi tostmine voib pohjustada kivide valja lennutamist.

Hoidke eemalseisjad toaalast kaugemal. Arge kasutage antud toodet inimeste (eriti laste) voi siis loomade juuresolekul.

Olge teravate teradega ettevaatlik - enne hooldustööde teostamist voi kui kaabel on viga saanud, eemaldage pistik toiteallikast. Terad pörlevad edasi ka parast masina valjalulitamist.

Hoidke toitekaabel terast eemal.

Uldine

1. Seda toodet ei tohiks kasutada isikud (sh lapsed), kelle fusilised, aistingu- voi vaimsed voimed on piiratud voi kelle pole piisavalt kogemusi ja teadmisi selle toote kasutamiseks, valja arvatud juhul, kui neid juhendab turvalisuse eest vastutav isik. Lapsi tuleb valvata tagamaks, et nad ei saa tootega mangida. Toodet kasitseva isiku vanus vob olla kohalike seadustega piiratud.
2. Arge kunagi lubage lastel ega nende juhistega mittetutvunud isikutel seda toodet kasutada.
3. Seisake masin, kui lahedral on loomi voi inimesi, eriti lapsi
4. Kasutage antud toodet ainult selles kasutusjuhendis kirjeldatud viisil ja eesmarkidel.
5. Arge mitte kunagi kasutage antud toodet kui te olete vasinud, haige voi alkoholi, uimastite voi ravimite moju all.
6. Niiduki operator voi kasutaja vastutab teiste inimovoi nende varaga juhtunud onnetuste voi ohtude eest.
7. Lugege kasutamisjuhised hoolikalt labi, veendumaks, et saate aru koki idest nuppudest ning nende funktsionidest.

Elektriline

1. Briti Standardite Instituut soovitab kasutada rikkveoolukaitseid kuni 30mA Isegipeale rikkveoolukaitsete installerimist ei saa tagada 100% stohutust ning tuleb jargida ohutu totamise tava. Kontrollige omrikkveoolukaitseid alati enne selle kasutamist.
2. Enne kasutamist kontrollige, ega kaabel kahjustatud voi kauaaegsest kasutusest kulunud pole. Kui kaabel on defektne, viige toode volitatud teeninduskeskusesse ja laske kaabel ylia vahetada.
3. Arge kasutage antud toodet kui elektrijuhtmed on

kahjustatud voi kulunud

1. Eemaldage koheselt pistik vooluvorgust kui juhtmesse tekib sisselöige voi kui juhtme isolatsioon saab kahjustada. Arge puutuge juhet enne kui see on vooluhendusest lahti uhendatud. Arge parandage sisselöikega voi kahjustusega juhet. Asendage see uuega.
2. Teie pikendusjuhe ei tohi olla keerdus, kuna keerdus juhtmed voivad üle kuumeneda ning toote joudlust vahendada.
3. Välttige kaablite sattumist tera lahedusse. Tera voib kaableid vigastada ja viia kokkupuuteni likuvate osadega. Tootades alati pistikupesast eemal ning liikudes suunaga üles ja alla, mitte ringis.
4. Arge tommake juhet kui laheduses on teravaid esemeid.
5. Enne pistikust, juhtme ühendusklemmist voi pikendusjuhtmest lahti ühendamist lulitage alati vooluvörk valja.
6. Lulitage valja, eemaldage pistik vooluvorgust, ning enne juhtme kokkukerimist kontrollige, et juhe ei oleks kahjustatud voi kulunud. Arge parandage kahjustatud juhet, vaid asendage see uuega. Kasutage ainult Flymo varujuhet.
7. Kerge juhe alati ettevaatlikult kokku, valtides solmi.
8. Arge mitte kunagi tõstke toodet juhtmest.
9. Arge mitte kunagi tommake juhet uskkoik millisest uhendusest eemaldamiseks.
10. Kasutage ainult toote kasutusvoimsuse tabelis naidatud vahelduvvoolu pinget.
    14.Husqvarna tooted on vastavalt EN60335-le kahekordse isolatsiooniga. Mitte mingil juhul ei tohi maandust uhendada mone toote osaga.

Juhtmed

Kui soovite kasutada tootega pikenduskaablit, tuleks kasutada ainult jargmiste moötmetega kaableid:

• 1.0mm^2 -max pikkus 40 m
• 1.5mm^2 -max pikkus 60 m
  -2.5 mm² - max pikkus 100 m

Miiminunaitaja:

1.00mm^2 paksusega juhe 10A/250V vahelduvvoolus
1. Elektrivoolu juhtmed ja pikendused on saadaval kohalikus heakskiidetud teeninduskeskuses.
2. Kasutada tohib vaid spetsiaalselt valitingimustes kasutamiseks moeldud pikenduskaableid, mis vastavad uhele jargnevaist spetsifikatsoonidest: Tavaline kumm (60245 IEC 53), tavaline poluvinulkloriid (60227 IEC 53) voitavaline polukloropreen (60245 IEC 57)
3. Kui lühike ühendusjuhe on kahjustatud, tohib seda ohtude vältimiseks vahetada vaid totja, hooldusesindaja voi muu sarnaselt kvalitseeritud isik.

Ettevalmistamine

1. Toote kasutamisel kandke alati tugevaid jalanousid ning pikki pukse. Arge kasutage seadet paljajalu voi kandes lahtisi sandaale.
2. Veenduge, et muru peal ei oleks oksi, kivisid, konte, juhtmeid ega prahti kuna loiketera vob neid laiali lennutada.
3. Enne masina kasutamist ja peale igat kokkuporget kontrollige kulumise voi kahjustuse marke, ning parandage nagu vaja.
4. Tasakaalu sailitamiseks asendage kahjustatud voikulunud loiketerad koos nende kinnititega (komplektina).

Kasutamine

1. Kasutage antud toodet ainult paevavalguses voi hea kunstvalgustuse korral.
2. Arge kasutage antud toodet inimesto (eriti laste) voi siis loomade juuresolekul.

Ohutus

1. Voimalusel valtige niiduki kasutamist marjal murul. 4. Kallakul olles olge eriti ettevaatlik omajalgealuse suhtes ning kandke libisemisvastaseid jalanousid
2. Kasutage niidukit piki kallakut, mitte kunagi üles-alla suunas.
3. Olge eriti ettevaatlik kallakul suunda vahetades. Arge mitte kunagi jookske, vaid konlige.
4. Arge niitke liiga jarske kallakuid.
5. Olge toote tagasi voienda poole tombamisel aarmiselt ettevaatlik.
6. Lülitage niiduk välja enne kui lükkate selle üle sellise pinna, mis ei ole muruga kaetud.
7. Arge mitte kunagi kasutage niidukit kahjustatud kaitsetega voi kui kaitsed pole paigas.
8. Lulitage mootor sisse vastavalt juhistele ja nii, et jalad on tera(de)st voimalikult kaugel.
9. Arge asetage omakasi ega jalgu poorlevate osade lahedale voi alla.
10. Arge kallutage niidukit mootori tõtamise ajal, välja arvatud käivitamise ja seiskamise ajal. Sellisel juhul kallutage ainult nii palju kui toesti vaja ning tõstke ainult kasutajast eemale jävat osa. Enne seadmehaha panemist veenduge, et molemad kaed on kasutusasendis.
11. Arge pange kasi muru tuhjendusrenni ligidale.
12. Arge mitte kunagi tõstke üles voi kandke tootavat voi vooluvörku ühendatud masinat.

13. Eemaldage pistik vooluvorgust:

14. enne tera puudutamist (veenduge, et tera on taielikult peatunud);

15. enne toote mingiks ajaks järevalveta jätmist;

16. enne ummistuse eemaldamist;

17. enne seadme kontrollimist, puhastamist voi selle kallal tegutsemist;

18. mõne esemega kokku puutudes. Arge kasutage niidukit enne, kui olete veendunud, et niiduk on üleni ohutus tookorras;
19. juhul kui niiduk hakkab tavatult varisema. Kontrollige seda koheselt. Liigne varisemine voib pohjustada vigastusi.

Hooldamine ja houstamine

1. Hoiatus! Arge puudutage poorlevat tera/poorlevaid terasid
2. Hoidke koki matrid, poldid ja kruvid korralikult kinni, et olla kindel seadme ohutus tokorras.
3. Kontrollige rohukasti korraparaselt kulumise voi halvenemise suhtes.
4. Turvalisuse huvides asendage kulunud voi kahjustatud osad uutega.
5. Kasutage ainult spetsiaalselt sellele tootelem oeldud asendusterasid ja polte.
6. Ettevaatust toote seadistamise ajal, et valtida nappude kinnijäamist masina liikuvate ja fikseeritud osade vahele.
7. Vahetage metallist tera välja 50 tunni niitmise järel vöi 2 aasta tagant (soltuvalt kumb tingimustest täidetakse enne) hoolimata tera seisukorrast.
8. Kui rihm hakkab toote eluea jooksul libisema, viige toode hoolduseks volitatud teenusepakkuja juurde.
9. Hoidke jahedas ja kuivad kohas laste haardeulatusest valjas. Arge hoidke valitingimustes.
10. Laske tooriastal enne houstamist vahemalt 30 minutit jahtuda.

Hooldussoovitused

Teie toode on unikaalselt identifitseeritud hobedase ja musta kasutusvoimsuse tabeli abi.
- Me soovitame tungivalt hooldada omseadet vahemalt iga 12 kuu jarel, professionaalsel eesmargil kasutades isegi tihedamini.

Keskkonnateave

• Keskkonnateadlikkusega tuleb arvestada „oma aja ära elanud“ toote utiliseirmise puhul.
  Vajadusel poorduge utiliseerimisteabe saamiseks kohaliku omavalitsuse poole.

Tootel voi pakendil olev sumbol viitab sellele, et antud toodet ei tohi kasitleda olmejaatmetena. See tuleb viia hoopis elektriliste ja elektrooniliste

seadmete umber tootlemiseks moeldud kogumispunktli. Tagades selle toote korrektse utiliseerimise, aitate valtida keskonnae ja inimelule tekkida voivaid negatiivseid tagajargi, mille pohjuseks voib olla antud toote vale kaitlemine. Antud toote umber tootlemise kohta edasise teabe saamiseks poorduge palun omakohaliku omavalitsuse, olmejaatmete kaitlemisega tegeleva ettevotte voi toote edasimuja poole.

Juhul kui üsköik millise osa tootjapoolne defektsus leiab kinnitust garantiiperiodi jooksul, parandab voi asendab Husqvarna Ltd, volitatud hooldajate kaudu vea tasuta kui:

(a) Veast teatakse otse volitatud hooldajat.
(b) Esitatakse ostu toestav t_ekk.
(c) Viga ei ole pōhjustatud valest kasutamisest, holetust vōi vigasest seadistamisest.
(d) Viga ei ole tulenenud kulumisest voi moranemisest.
(e) Masinat ei ole hooldanud, parandanud, lahti votnud voi nappinud ukski Husqvarna Ltd. poolt volitamata isik.
(f) Masinat e i ole valja laenutatud.
(g) Masina omanikuks on selle algne ostja.
(h) Masinat ei ole kasutatud kaubanduslikel eesmärkidel

• See garantii lisandub kliendi seadusjärgsetele Óigustele, ning ei kahanda neid mitte mingil maáral.

Järgnevatel pöhjustel tekkinud vead ei kai garantii alla, mistòtu on oluline, et te loete antud kasutusjuhendis olevad juhised labi, ning moistate kuidas masinat kasutada ning hooldada:

Vead, mis ei kai garantii alla
Kulunud vōi kahjustatud lōiketerade vahetamine.
Vead, mis tulenevad esialgsest veast teavitamata jätmisest.
Järsust kokkupörkest tulenevad vead.
Vead, mis tulenevad toote kasutamisest viisil, mis ei ole vastavuses selles kasutusjuhendis olevate juhiste ja soovitustega.
Valjalaenutatud masinatele garantii ei kehti.
Järgmised esemed on kuluvad osad ning nende eluiga söltub regulaarsest hooldusest, ning seetottu need ei kai tavaliselt kehtiva garanti alla: löiketerad, elektrivoolujuhe
* Hoiatus!

Husqvarna Ltd. ei vota endale garantiivastutust defektide eest, mis on pohjjustatud tailikult voi osaliselt, otseselt voi kaudsalt Husqvarna Ltd. poolt mitte heakskiidetud varuosade voi lisaosade kinnitamisest, voi kui masinat on mingilgi mäaral muudetud.

Varuosad

Tera:EG300,EG300V

Viitenumber.:FLY004

Osanumber.: 512762990

Tera:EG330,EG330VX

Viitenumber.: FLY027

Osanumber.: 511932390

EU Vastavusdeklaratsoon

Husqvarna AB, S-561 82, Huskvarna, Sweden

Votame endale ainuvastutuse, et toode:

Tahistus. Lawnmower = Muruniiduk

Tübi/tüpidetāhistus. .EG300, EG300V, EG330, EG330VX

Löikesade tüup......Vaadake toote hinnangusilti

vastab järgmiste EU direktivide nouetele ja sātetele:

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

pohinedes jargmistel EL-is kooskalastatud standarditel:

Maksimaalne A-kaalutud helirohu tase L_pA kasutaja asukohas, moedetud kooskalas standardiga EN 60335-2-77, on esitatud tabelis.

Maksimaalne kae/kasivarre vibratsiooni kaalutud vaartus a_h , moedetud konealus(t)e too(de)te naidiseksemplari(de)I kooskolas standardiga EN ISO 20643, on esitatud tabelis.

2000/14/EU: mōdetud helivöimsuse LwA ja garanteritud helivöimsuse LwA värtused on toodud tabelis.

Vastavuse hindamise protseduur..Annex V

Informeeritud organ.Intertek, Cleeve Road

Leatherhead, Surrey

KT22 7SB, England

Huskvarna 17.01.2013

P. Lameli

Ulemtehnik

Tehnilise dokumentatsiooni hoidja.

TÜÜP:	EG300	EG300V	EG330	EG330VX
Löikelaius (cm)	30	30	33	33
Löikeseadme põörlemiskirpus (rpm)	4,300	4,300	4,300	4,300
Vöimsus (kW)	1.30	1.35	1.40	1.40
Mõdetud helivöimsus LwA (dB(A))	89	89	89	89
Garanteeritud helivöimsus LwA (dB(A))	91	91	91	91
Heliröhk LpA (dB(A))	79	79	79	79
Märamatus KpA(dB(A))	2.5	2.5	2.5	2.5
Käe/käsivarre vibratsioon ah(dB(A))	<2.5	<2.5	<2.5	<2.5
märamatuskonstant Kah(m/s2)	1.5	1.5	1.5	1.5
Kaal (Kg)	8.5	8.5	8.5	8.5
