NÁVOD K OBSLUZE Easi Glide 330VX FLYMO

ež začnete stroj používat, přečtěte si po- zorně tento návod a uschovejte jej pro další

3. Podložky na nastavení výšky

sekání (1 namontovaná na sekačku a 2 umístěné na klíči)

4. Návod k používání

1. Svorka na kábel x2

K čištění NEPOUŽÍVEJTE kapaliny.

O radu nebo opravu požádejte svého místního prodejce.

okud se výrobek nepoužívá řádným způsobem, může být nebezpečný! Výrobek může způsobit vážné zranění operátora a jiných osob. Výstražná upozornění a bezpečnostní pokyny je třeba dodržovat, aby byla

ajištěna přiměřená bezpečnost a efektivnost při používání výrobku. Operátor zodpovídá za dodržování výstražných upozornění a bezpečnostních pokynů uvedených v této příručce a na výrobku. Vysvětlivky k symbolům na výrobkuVýstraha řečtěte si návod k obsluze a seznamte se svýznamem značek i bezpečnostních symbolůpoužívaných v tomto návodu a na strojiPři sekání vždy udržujte sekačku na zemi.Naklánění nebo zvedání sekačky může působit vyhazování kamenůOkolo stojící osoby udržujte mimo sekačku.Nesekejte, pokud jsou v oblasti sekání osoby,především děti anebo domácí zvířata Pozor na ostré nože – vytáhněte zástrčku ze sítě před údržbou anebo pokud je poškozen kabel. Po vypnutí sekačky se nože nadále otáčejí. Nepřibližujte kabel k noži. Všeobecné pokyny1. Tento produkt není určen k použití osobami (včetně dětí)s omezenými fyzickými, smyslovými nebo duševnímischopnostmi anebo nedostatkem zkušeností a znalostí,pokud nejsou pod dohledem anebo jim nebyly dány pokynytýkající se použití produktu osobou odpovědnou za jejichbezpečnost. Děti by měly být pod dohledem, abybylo zajištěno, že si s produktem nehrají. Místnípředpisy mohou omezovat věk operátora.2. Nedovolte dětem nebo osobám neobeznámeným stěmito pokyny používat tento produkt.3. Pokud jsou v okolí jiné osoby, zvláště děti, nebodomácí zvířata, přestaňte přístroj používat.4. Sekačku používejte pouze způsobem, popsaným vtomto návodu a k popsaným funkcím.5. Nikdy neobsluhujte sekačku, když jste unavený,nemocný anebo pod vlivem alkoholu, drog nebo léků.6. Obsluha nebo uživatel je zodpovědný za škody neboúrazy, které vzniknou jiným osobám či na jejich majetku.7. Přečtěte si návod k obsluze a seznamte se svýznamem značek i bezpečnostních symbolůpoužívaných v tomto návodu a na strojiPokyny k elektrickým součástem1. Doporučujeme používat zařízení k omezenízbytkového proudu (RCD) se spouštěcím proudemnepřesahujícím 30mA. Ani s RCD nelzestoprocentně zaručit bezpečnost a je třeba neustáledodržovat bezpečné pracovní postupy. Při každémpoužití RCD zkontrolujte.2. Před použitím zkontrolujte, zda kabel nejeví známkypoškození nebo opotřebení. Pokud je kabel poškozený,nechte ho vyměnit v pověřeném servisním středisku.3. Sekačku nepoužívejte, pokud jsou elektrické kabelypoškozeny anebo opotřebovány.4. Pokud je kabel rozříznutý anebo pokud je poškozenaizolace, okamžitě odpojte dodávku elektrickéhoproudu. Nedotýkejte se elektrických součástí/kabelu, dokud není dodávka elektrického proudupřerušena. Rozříznutý nebo poškozený kabelneopravujte. Vyměňte ho za nový.5. Váš prodlužovací kabel musí být rozvinutý. Svinuté kabelyse mohou přehřívat a snižovat tak účinnost vaší sekačky.6. Udržujte kabely v bezpečné vzdálenosti od nože. Nůžmůže kabely poškodit a přivodit kontakt s nabitými částmi.Vždy pracujte mimo zdroj elektrického proudu a pohybujtese směrem dopředu a dozadu, nikdy v kruzích.7. Netahejte kabel kolem ostrých předmětů.8. Před odpojením zástrčky, konektoru kabelu neboprodlužovacího kabelu vždy vypněte přívodelektrického proudu.

Před svinutím kabelu k uskladnění vypněte sekačku, ytáhněte zástrčku z přívodu elektrického proudu azkontrolujte elektrický kabel, zda nejeví známkypoškození nebo stárnutí. Neopravujte poškozenýkabel. Vyměňte ho za nový.10. Kabel vždy svinujte opatrně. Vyhněte se zkroucení.11. Při přenášení nedržte sekačku za kabel.12. Nikdy nerozpojujte jakékoliv zásuvkové spoje aháním za kabel.13. Sekačku připojujte pouze k takovému síťovémunapětí, které odpovídá jmenovité hodnotě vyznačenéna výrobním štítku.14. Výrobky Husqvarna mají dvojí izolaci podle normyEN60335. Zemnění by nemělo být za žádnýchokolností spojeno s žádnou částí výrobku.KabelyPokud chcete při používání tohoto výrobku používat rodlužovací kabel, používejte výhradně kabely těchtorozměrů:- 1.0 mm : max. délka 40 m- 1.5 mm : max. délka 60 m- 2.5 mm : max. délka 100 mMinimální zatížení - 1.0 mm 10 A 250 V ~1. Používejte pouze prodlužovací kabely specifickynavržené pro venkovní použití, jež odpovídají jedné zuvedených specifikací: běžná pryž (60245 IEC 53),běžné PVC (60227 IEC 53) nebo běžné PCP (60245 IEC 57)Napojení na elektrickou síť1. K napojení na elektrickou síť je možné použítprodlužovací kabel s pohyblivou zásuvkou odolnouproti stříkající vodě. Napojení zástrčky na přívodníkabel může provést pouze osoba s příslušnoukvalifikací podle vyhlášky ČÚBP č. 50/1978 Sb.Na připojovací šňůru se musí použít kabel odpovídajícíČSN 34 0350 a ČSN 37 5053. Prodlužovací šňůranesmí být libovolně dlouhá:- pro délku do 40 m vodič s průřezem žil 1mm - pro délku do 50 m vodič s průřezem žil 1,5mm Používejte kabel HO7RN-F2. Zásuvka pro připojení vyžínače se doporučuje vybavitdle ČSN 33 2000-4-47 proudovým chráničem (FI),Jehož rozdílový vybavocací proud nepřekročuje 30 mA.3. Poškodí-li se krátký připojovací kabel, musí být zbezpečnostních důvodů vyměněn výrobcem, jehoservisním střediskem nebo podobně kvalifikovanýmpracovníkem, aby se předešlo riziku.Příprava1. Při používání výrobku noste pevnou obuv a dlouhékalhoty.Zařízení neprovozujte, jste-li naboso, nebonosíte-li otevřené sandály.2. Ujistěte se, že na trávníku nejsou klacky, kamení, kosti,drát anebo suť; mohlo by dojít k jejich odhazování břitem.3. Než začnete sekačku používat a po nárazu,zkontrolujte, zda není poškozená či opotřebovaná.Pokud je třeba, prove te opravu. 4. Vyměňte opotřebované nebo poškozeny nůž spolu sjeho spojovacími prvky, aby byla zachována rovnováha.Použití1. Sekačku používejte pouze za denního světla nebo přidobrém umělém osvětlení.2. Nesekejte, pokud jsou v pracovním prostoru lidé,především děti anebo domácí zvířata3. Vyhněte se použití sekačky v mokré trávě, pokud jeto možné.4. Na svahu noste protiskluzovou obuv.5. Sekejte napříč svahem (po vrstevnicích), nikdynepostupujte nahoru a dolů.6. Při změně směru na svahu postupujte se zvýšenoupozorností. Choďte, nikdy neběhejte.7. Nesekejte příliš strmé svahy.8. Když produkt otáčíte nebo potahujete k sobě,postupujte s nejvyšší opatrností.

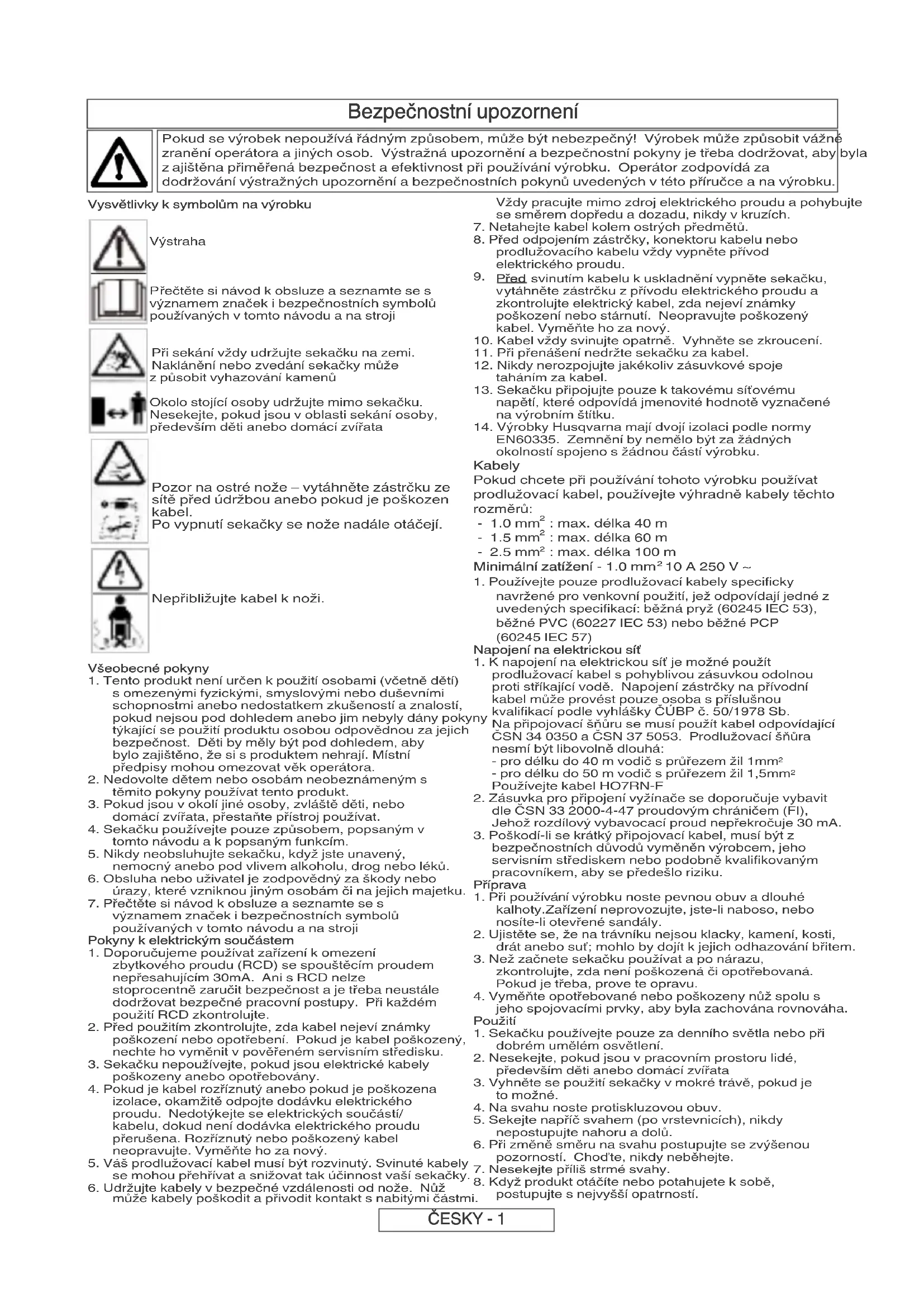

Bezpečnostní upozornení

9. Před přesunem sekačky přes jiné povrchy než trávuj

10. Nikdy nepoužívejte sekačku s poškozenými vodicími

plochami anebo bez správně ustavených vodicích ploch.

11. Zapněte motor podle pokynů, nepřibližujte nohy k

12. Nedávejte ruce nebo nohy do blízkosti rotujících částí

3. Nenaklánějte sekačku za běhu motoru. Výjimkou je

spouštění a vypínání. V těchto případech nenaklánějte sekačku více než je zcela nezbytné a zvedejte pouze tu část, které je mimo dosah obsluhy. Vždy zajistěte, abyste měli obě ruce v provozní poloze před tím, než položíte zařízení zpět na zem.

14. Nedávejte ruce do blízkosti výsypky trávy.

5. Nikdy nezvedejte nebo nepřenášejte sekačku za

provozu nebo pokud je stále zapojena k přívodu elektrického proudu.

16. Zástrčku vytáhněte z přívodu elektrického proudu:

-před manipulací s nožem (ujistěte se, že se nůž zcela zastavil); - před tím, než zanecháte sekačku bez dozoru po

akkoli dlouhou dobu; - před čištěním ucpání; - před kontrolou, čištěním nebo práci na zařízení; - když narazíte na jakýkoli předmět. Vaši sekačku nepoužívejte dokud se neujistíte, že je celá sekačka v bezpečném provozním stavu; - když začne sekačka neobvyklým způsobem vibrovat. Přezkoušení a opravu sekačky svěřte odbornému servisu. Nadměrné vibrace mohou být příčinou zranění. Údržba a uskladnění

1. Upozornění: Nedotýkejte se rotujících nožů.

2. Udržujte všechny matice a šrouby utažené, abyste

zajistili, že je sekačka v bezpečném provozním stavu.

. Pravidelně kontrolujte koš na trávu, zda není opotřebován nebo poškozen.

4. Z důvodu bezpečnosti vyměňujte opotřebované nebo

5. Používejte pouze náhradní nůž, šroub na uchycení

nože, distanční tělísko a rotor určené pro tento výrobek.

6. Při nastavování sekačky postupujte opatrně, abyste

abránili zachycení prstů mezi pohybující se nůž a pevnými částmi zařízení.

7. Kovový nůž vyměňujte po 50 hodinách sekání anebo

po 2 letech podle toho, který z případů nastane dříve - a nezávisle na stavu nože.

8. Pokud během životnosti produktu začne prokluzovat

řemen, vraťte produkt na opravu autorizovanému

9. Skladujte v suchu a chladu a mimo dosah dětí.

10. Před uskladněním nechte nástroj nejméně 30 minut

vychladnout. Servisní doporučení

Každý výrobek je identifikován jedinečným stříbro-černým typovým štítkem.

Důrazně doporučujeme provádět servis vašeho zařízení nejméně každých dvanáct měsíců a častěji, pokud zařízení používáte k profesionální aplikaci. Informace Týjající se Životního Prostředí Produkty Husquarna UK Ltd jsou vyráběny podle Systému environmentálního managementu (ISO 14001) s použitím (tam, kde je je to praktické) součástek vyrobených způsobem co nejšetrnějším pro životní prostředí, v souladu s firemními postupy a s možností recyklování na konci životnosti výrobku.

• Obaly jsou recyklovatelné a plastové součásti jsou označené (tam, kde je to praktické) recyklační kategorií.

• Při likvidaci výrobku na konci jeho životnosti je nezbytné zachovávat doporučené postupy s ohledem na ochranu životního prostředí.

• V případě nutnosti Vám bližší informace o likvidaci podá příslušný místní úřad. Tento symbol na výrobku nebo na obalu znamená, že s výrobkem nelze nakládat jako s odpadem domácnosti. Výrobek je třeba odnést do příslušného sběrného místa k recyklaci elektrických a elektronických zařízení. Zajištěním řádné likvidace výrobku pomůžete předejít potenciálním záporným vlivům na životní prostředí a lidské zdraví, které by se mohly projevit v případě likvidace tohoto výrobku nepatřičné způsobem. Podrobnější informace o recyklaci tohoto výrobku si vyžádejte na Vašem obecním úřadu, od firmy zabývající se likvidací domácího odpadu anebo v prodejně, kde jste výrobek zakoupili. Záruka a záruční politika Pokud bude během záruční doby shledána vada kteréhokoliv dílu způsobená chybnou výrobou, firma Husqvarna Ltd. prostřednictvím svého autorizovaného servisního střediska poskytne zákazníkovi bezplatnou opravu nebo výměnu za předpokladu, že: a) Vada je nahlášena přímo autorizované opravně. b) Je předloženo potvrzení o nákupu. c) Vada není způsobena nesprávným používáním, nedbalostí nebo nesprávným nastavením uživatelem. d) K vadě nedošlo běžným opotřebením. e) Na zařízení nebyl proveden servis nebo opravy, nebylo demontováno a nebyly na něm prováděny změny osobou, která není autorizovaná firmou Husqvarna Ltd.. f) Zařízení nebylo zapůjčováno. g) Zařízení je ve vlastnictví původního kupujícího. h) Zařízení nebylo používáno ke komerčním účelům.

• Tato záruka je dodatkem k zákonným právům zákazníka a žádným způsobem tato práva neomezuje. Poruchy z následujících důvodů nejsou kryty, proto je důležité přečíst si pokyny v příručce operátora a porozumět, jak postupovat při obsluze a údržbě zařízení: Závady, které záruka nepokrývá:

• Vady důsledkem nenahlášení počáteční vady.

• Vady důsledkem náhlého nárazu.

• Poruchy vzniklé nepoužíváním výrobku v souladu s pokyny a doporučeními uvedenými v příručce operátora.

• Zařízení, která jsou zapůjčována, tato zato záruka nekryje.

• Dále uvedené díly jsou považovány za díly, které se opotřebovávají a jejich životnost závisí na pravidelné údržbě, a proto nejsou běžně předmětem platného nároku na náhradu škody podle záruky: nože, elektrický přívodní kabel

Pozor! Firma Husqvarna Ltd. nepřijímá zodpovědnost podle této záruky za vady způsobené zcela nebo částečně, přímo nebo nepřímo instalací nebo výměnou částí nebo instalací dodatečných částí, které nejsou vyrobeny nebo schváleny firmou Husqvarna Ltd. a nebo pokud bylo zařízení jakýmkoli způsobem modifikováno.

Šířka záběru 33/35 cm Napětí 230V Příkon 1450/1500 W Hmotnost bez obalu 8.5 kg Likvidace stroje po skončení jeho životnosti V souladu s platnými předpisy o odpadech a ochraně životního prostředí je třeba zachovat doporučené postupy likvadace jednotlivých (kovových, plastových) částí stroje, se kterými Vás seznámí nejbližší autorizované servisní místo.EG330VX

ES PROHLÁŠENĺ O SHODĚ Husqvarna AB, S-561 82, Huskvarna, Sweden Prohlašuje na základě výhradní odpovědnosti, Įe produkt(y); Označení............................... Lawnmower = Sekačka na trávu Označení typů........................ EG300, EG300V, EG330, EG330VX Identifikace Série................... Viz Výrobní štítek Rok výroby............................. Viz Výrobní štítek Splňuje základní poĮadavky a předpisy následujících směrnic ES: 2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU zaloĮeno na následujících pouĮitých harmonizovaných norem EU: EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3 Maximální hladinu akustického tlaku L

přepočítanou dle váhového filtru A na stanovišti ob- sluhy a měřenou podle normy EN60335-2-77 udává tabulka. Maximální váženou hodnotu a

vibrací rukou / paží, měřenou podle normy EN ISO 20643 u výběru výše uvedených produktů, udává tabulka. 2000/14/ES: Hodnoty naměřená intenzity zvuku LWA a zaručené intenzity zvuku LWA odpovídají tabulkovým hodnotám. Postup hodnocení shody............................... Annex VI Notifikován orgán.......................................... Intertek, Cleeve Road Leatherhead, Surrey KT22 7SB, England Huskvarna 17.01.2013 P. Lameli Globální ředitel výzkumu a vývoje - pojezdové nástroje Držitel technické dokumentace ČESKY - 3 Typ Šířka sekání (cm) Rotační rychlost řezného nástroje (rpm) Výkon (kW) Naměřená intenzita zvuku L

Náhradní díly Lišta :- EG300, EG300V Číslo jednací.: FLY004 Číslo součástky .: 512762990 Lišta :- EG330, EG330VX Číslo jednací.: FLY027 Číslo součástky .: 511932390Bezpecnostne Predpisy Pokud se výrobek nepoužívá řádným způsobem, může být nebezpečný! Výrobek může způsobit vážné zranění operátora a jiných osob. Výstražná upozornění a bezpečnostní pokyny je třeba dodržovat, aby byla

ajištěna přiměřená bezpečnost a efektivnost při používání výrobku. Operátor zodpovídá za dodržování výstražných upozornění a bezpečnostních pokynů uvedených v této příručce a na výrobku. Vysvetlivky symbolov na vašom výrobku Upozornenie Starostlivo si prečítajte návod na obsluhu. Počas kosenia vždy udržiavajte kosačku na zemi. Nakláňaním, alebo zdvíhaním kosačky môže dôjsť k odletovaniu kameňov. Okolostojace osoby udržiavajte mimo dosahu. Nekoste, ak sú ľudia (najmä deti, alebo zvieratá) na kosenej ploche. Dávajte pozor na ostré čepele – pred údržbou alebo v prípade poškodenia kábla vytiahnite zo zdroja elektrickej energie. Čepele sa otáčajú aj po vypnutí zariadenia. Napájací kábel chráňte pred ostrými čepeľami. Všeobecné pokyny

7. Starostlivo si prečítajte návod na obsluhu.

2. Pred použitím skontrolujte, či kábel nie je poškodený

5. Predlžovací kábel musí byť rozvinutý. Navinuté káble

Pred navinutím kábla na uskladnenie vypnite kosačku, vytiahnite zástrčku zo siete a skontrolujte napájací elektrický kábel či nie je poškodeny, alebo starý. Poškodený kábel neopravujte, nahraďte ho novým.

10. Vždy opatrne navinte kábel, vyhnite sa zauzleniu.

11. Výrobok nikdy nepremiestňujte ťahaním za kábel.

12. Pri odpájaníkábla neťahajte za kábel, ale za

3. Ak je krátky pripojovací kábel poškodený, musí ho

3. Ak je to možné vyhnite sa používaniu kosačky na

5. Koste naprieč svahu nikdy nie hore a dolu.

10. Nikdy neobsluhujte kosačku s poškodenými krytmi,

14. Neklaďte ruky do blízkosti odvodu pokosenej trávy

3. Často kontrolujte schránku na trávu, či nie je

10. Pred uskladnením nechajte výrobok vychladnúť
