Tipo di prodotto	Tosaerba elettrica a filo
Marca	Flymo
Modello	Easi Glide 330VX
Larghezza di taglio	33 cm
Peso	8,5 kg
Potenza	1,40 kW
Velocità di rotazione della lama	4 300 giri/min
Alimentazione elettrica	Rete 230 V, 10 A, 250 V CA
Sezione minima del cavo	1,00 mm²
Dispositivo di sicurezza raccomandato	Interruttore differenziale (RCD) 30 mA
Regolazione dell'altezza di taglio	Mediante distanziali (3 forniti)
Sacco di raccolta	Sacco rigido
Livello di pressione sonora (LpA)	79 dB(A)
Livello di potenza sonora misurato	89 dB(A)
Livello di potenza sonora garantito	91 dB(A)
Vibrazioni mano/braccio (ah)	< 2,5 m/s²
Tipo di lama	Lama rotativa, riferimento EG330 / EG330VX
Frequenza di sostituzione della lama	Ogni 50 ore o 2 anni
Manutenzione ordinaria	Pulire dopo l'uso, controllare il serraggio di dadi e viti
Conservazione	Luogo fresco e asciutto, fuori dalla portata dei bambini, raffreddare 30 min prima
Garanzia	Garanzia del produttore su difetti di fabbricazione (secondo condizioni)
Ricambi	Utilizzare pezzi originali Flymo / Husqvarna
Conformità europea	Direttive 2006/42/CE, 2004/108/CE, 2000/14/CE, 2011/UE

Domande frequenti - Easi Glide 330VX FLYMO

Come regolare l'altezza di taglio del tosaerba Easi Glide 330VX?

Utilizzare i distanziali di altezza di taglio forniti con il tosaerba. Un distanziale è montato sul tosaerba, gli altri due sono sulla chiave a pugnetto. Scollegare il tosaerba, quindi regolare l'altezza aggiungendo o rimuovendo distanziali secondo l'altezza desiderata.

Cosa fare se il tosaerba vibra in modo anomalo durante l'uso?

Fermare immediatamente il tosaerba, scollegarlo e verificare se la lama è danneggiata o sbilanciata. Vibrazioni eccessive possono indicare un problema. Sostituire la lama se necessario e assicurarsi che i fissaggi siano ben serrati.

Come sostituire la lama del tosaerba?

Scollegare il tosaerba e capovolgerlo. Rimuovere il bullone della lama, il distanziale e la ventola. Installare una nuova lama corrispondente al riferimento EG330 o EG330VX. Rimontare i pezzi in ordine inverso serrando bene. Assicurarsi che la lama sia bilanciata.

Posso usare una prolunga con il tosaerba?

Sì, ma utilizzare una prolunga adatta per esterni e di sezione sufficiente: 1,0 mm² max. 40 m, 1,5 mm² max. 60 m, 2,5 mm² max. 100 m. Formare un anello vicino alla presa e fissarlo nello scarico della prolunga per evitare scollegamenti accidentali.

Cosa fare se il cavo di alimentazione è danneggiato?

Scollegare immediatamente il tosaerba. Non toccare il cavo danneggiato. Non tentare di ripararlo. Il cavo deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare qualsiasi rischio.

Come pulire il tosaerba dopo l'uso?

Scollegare il tosaerba. Usare una spazzola o un panno per rimuovere erba e detriti dal carter, dal sacco e dalla lama. Non usare acqua ad alta pressione per evitare di danneggiare i componenti elettrici. Conservare il tosaerba in un luogo asciutto.

Perché il tosaerba non si avvia?

Verificare che il tosaerba sia collegato a una presa funzionante. Assicurarsi che l'interruttore differenziale (RCD) non sia scattato. Controllare lo stato del cavo di alimentazione. Se il problema persiste, contattare un centro di assistenza autorizzato.

Come conservare il tosaerba dopo averlo usato?

Lasciare raffreddare il motore per almeno 30 minuti. Avvolgere con cura il cavo senza fare nodi. Conservare il tosaerba in un luogo fresco e asciutto, fuori dalla portata dei bambini. Non lasciarlo all'aperto.

Dove trovare ricambi per il tosaerba Easi Glide 330VX?

I ricambi, in particolare la lama (rif. EG330/EG330VX, codice pezzo 512762990), sono disponibili presso i centri di assistenza autorizzati Husqvarna. Utilizzare esclusivamente pezzi originali per garantire la sicurezza.

La garanzia copre la lama del tosaerba?

La lama è considerata un pezzo di usura normale e generalmente non è coperta dalla garanzia. La garanzia copre i difetti di fabbricazione ma non l'usura dovuta a un uso regolare o a una manutenzione inadeguata.

MANUALE UTENTE Easi Glide 330VX FLYMO

1. Morsetto per il cavo x2
2. Chiave/raschietto
3. Distanziali regolazione altezza taglio (1 montato sul tosaerba e 2 sulla chiave)
4. Manuale di istruzioni

HU-TARTALOMJEGYZEK

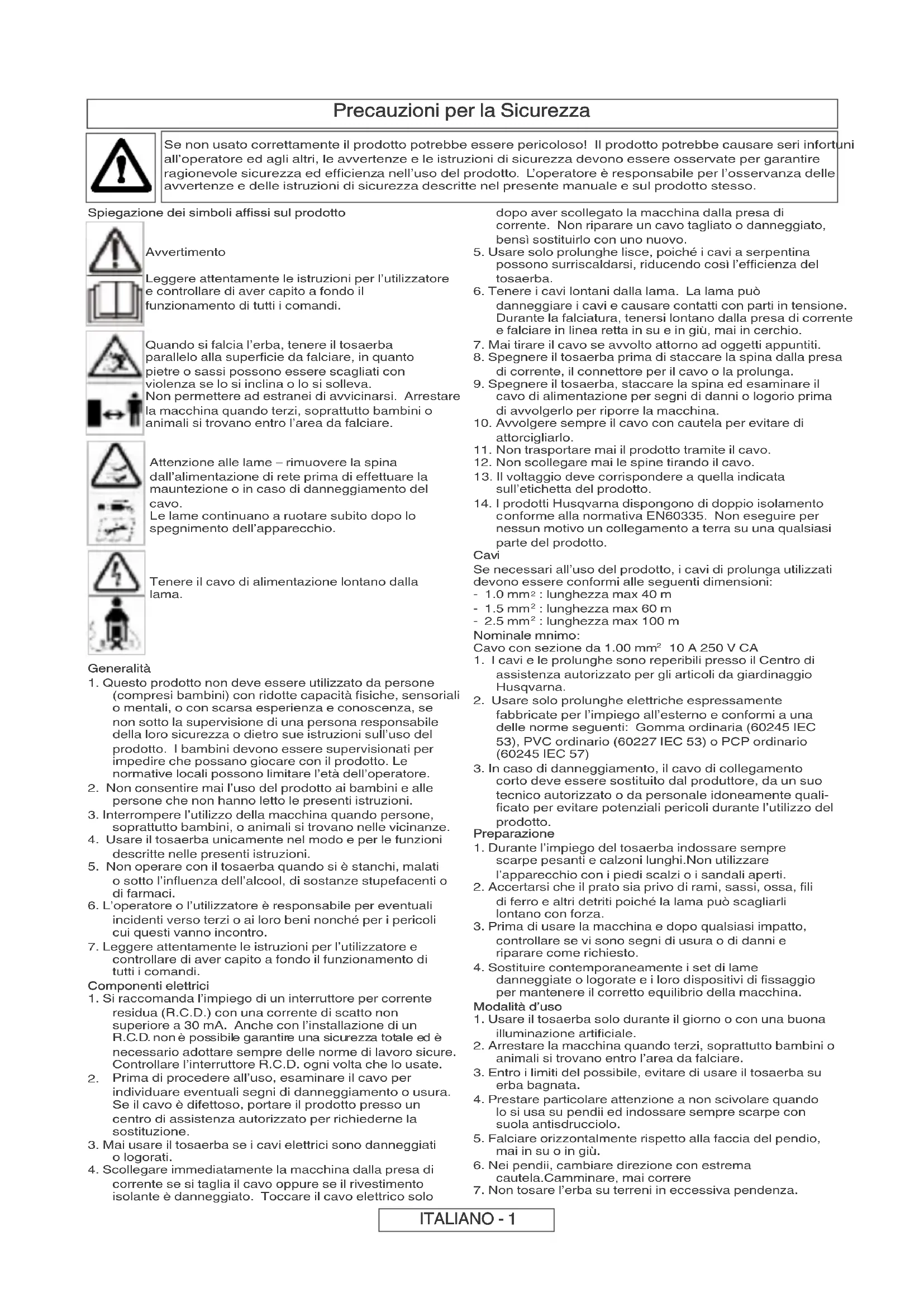

Precauzioni per la Sicurezza

Se non usato correttamente il prodotto potrebbe essere pericoloso! Il prodotto potrebbe causare seri infortuni all'operatore edagli altri,le avventenze e le istruzioni di sicurezza devono essere osservate per garantire ragionevole sicurezza ed efficienza nell'uso del prodotto. L'operatoratore è responsabile per l'osservanza delle avventenze e delle istruzioni di sicurezza descritte nel presente manuale e sul prodotto stesso.

Spiegazione dei symboli affissi sul prodotto

Avvertimento

Leggere attentamente le istruzioni per l'utilizzatore e controllare di aver capito a fondo il funzionamento di tutti i comandi.

Quando si falcia l'erba, tenere il tosaerba.
parallelo alla superficie da falciare, in quanto
pi Pietre o sassi possono essere scagliati con
violenza se lo si inclina o lo si solleva.

Non permettere ad estranei di avvicinarsi. Arrestare la macchina quando terzi, soprattutto bambini o animali si trovano entro l'area da falciare.

Attenzione alle lame - rimuovere la spina dall'alimentazione di rete prima di effettuire la mauntezione o in caso di danneggiamento del cavo.

Le lame continuano a ruotare subito dopo lo spegnimento dell'apparecchio.

Tenere il cavo di alimentazione lontano nella lamà.

Generalità

1. Questo prodotto non deve essere utilizzato da persona (compresi bambini) con ridotte capacità fisiche, sensoriali o mentali, o con scarsa esperienza e conoscenza, se non sotto la supervisione di una persona responsablee della loro sicurezza o dietro sue istruzioni sull'uso del prodotto. I bambini devono essere supervisionati per impedire che possano giocare con il prodotto. Le normative locali sono limitare l'eta dell'operaore.
2. Non consentire mai l'uso del prodotto ai bambini e alle persone che non hanno letto le presenti istruzioni.
3. Interrompere l'utilizzo della macchina quando persone, soprattutto bambini, o animali si trovano nelle vicinanze.
4. Usare il tosaerba unicamente nel modo e per le funzioni descritte nelle presenti istruzioni.
5. Non operare con il tosaerba quando si è stanchi, malati o sosto l'influenza dell'alcool, di sostanze stupefacenti o di pharmaci.
6. L'operaute o l'utilizzatore è responsablee per eventuali incidenti verso terzi o ai loro beni nonché per i pericolii cui questi vanno incontr.
7. Leggere attentamente le istruzioni per l'utilizzatore e controllare di aver capito a fondo il funzionamento di tutti i comandi.

Componentelettrici

1. Si raccomanda l'impiego di un interrottatore per corrente residua (R.C.D.) con una corrente di scatto non superiore a 30 mA. Anche con l'installazione di un R.C.D. non è possible garantire una sicurezza totale ed è necessario adottare sempre delle norme di lavoro sicure. Controllare l'interruttore R.C.D. agli volta che lo usate.
2. Prima di procedere all'uso, esaminare il cavo per individuare eventuali segni di danneggiamento o usura. Se il cavo è difettoso, portare il prodotto presso un centro di assistenza autorizzato per richiederne la sostituzione.
3. Mai usare il tosaerba se i cavi elettrici sono danneggiati o logorati.
4. Scollegare immediatamente la macchina alla presa di corrente se si taglia il cavo oppure se il rivestimento isolante è danneggiato. Toccare il cavo elettrico solo

dopo aver scollegato la macchina alla presa di corrente. Non riparare un cavo tagliato o danneggiato, bensi sostuirlo con uno nuovo.

1. Usare solo prolonghe lisce, poiché i cavi a serpentina possono surriscaldarsi, riducendo così l'efficienza del tosaerba.
2. Tenere i cavi lontani alla lama. La lama puo danneggiare i cavi e causare contatti con parti in tensione. Durante la falciatura, tenersi lontano alla presa di corrente e falciare in linea retta in se e in giu, mai in cerchio.
3. Mai tirare il cavo se avvolto attorno ad oggetti appuntiti.
4. Spagnere il tosaerba prima di staccare la spina alla presa di corrente, il connettore per il cavo o la prolonga.
5. Spagnere il tosaerba, staccare la spina ed esaminare il cavo di alimentazione per segni di danni o logorio prima di avvolgerlo per riporre la macchina.
6. Avvolgere sempre il cavo con cautela per evitare di attorcigliarlo.
7. Non trasportare mai il prodotto tramite il cavo.
8. Non scollegare mai le spine tirando il cavo.
9. Il voltaggio deve corrispondere a quella indica sull'etichetta del prodotto.
10. I prodotti Husqvarna dispongono di doppio isolamento conforme alla normativa EN60335. Non eseguire per nessun motivo un collegamento a terra su una qualiasi parte del prodotto.

Cavi

Se necessari all'uso del prodotto, i cavi di prolunga utilizzati devono essere conformi alle seguenti dimensioni:

• 1.0mm^2 : lunghezza max 40 m
• 1.5mm^2 : lunghezza max 60 m
• 2.5 mm^2 : lunghezza max 100 m

Nominale mnimo:

Cavo con sezione da 1.00mm^2 10 A 250 V CA

1. I cavi e le prolonghe sono reperibili presso il Centro di assistenza autorizzato per gli articoli da giardinaggio Husqvarna.
2. Usare solo prolonghe elettriche espresamente fabbricate per l'impiego all'esterno e conformi a una delle norme seguenti: Gomma ordinaria (60245 IEC 53), PVC ordinario (60227 IEC 53) o PCP ordinario (60245 IEC 57)
3. In caso di danneggiamento, il cavo di collegamento corto deve essere sostituito dal produttore, da un suo tecnico autorizzato o da personale idoneamente qualificato per evitare potenziali pericoli durante l'utilizzo del prodotto.

Preparazione

1. Durante I'impiego del tosaerba indossare sempre scarpe pesanti e calzoni lunghi.Nonutilizzare I'apparecchio con i piedi scalzi o i sandali aperti.
2. Accertarsi che il prato sia privo di rami, sassi, ossa, fili di ferro e altri detriti poiché la lama può scagliarli lontano con forza.
3. Prima di usare la macchina e dopo qualsiasi impatto, controllare se vi sono segni di usura o di danni e riparare come richiesto.
4. Sostituire contemporaneamente i set di lame danneggiate o logorate e i loro dispositivi di fissaggio per mantenere il corretto equilibrio della macchina.

Modalità d'uso

1. Usare il tosaerba solo durante il giorno o con una buona illuminazione artificiale.
2. Arrestare la macchina quando terzi, soprattutto bambini o animali si trovano entro l'area da falciare.
3. Entro i limiti del possibile, evitare di usare il tosaerba su erba bagnata.
4. Prestare particolare attentione a non scivolare quando lo si usa su pendii ed indossare sempre scarpe con sua antisdrucciolo.
5. Falciere orizzontalmente rispetto alla faccia del pendio, mai in su o in giu.
6. Nei pendii,ambiare direzione con estrema cautela.Camminare,mai correre
7. Non tosare I'erba su terreni in eccessiva pendenza.

Precauzioni per la Sicurezza

1. Adottare estrema cautela quando si aziona l'apparecchio in retromarcia o lo si tira verso di sé.
2. Specnere il tosaerba quando lo spinge su superfici non erbose.
3. Non usare il tosaerba se le protezioni sono danneggiate oppureswana protezioni.
4. Accendere il motore come indicate nelle istruzioni e tenendo i piedi ben lontani alla/e lama/e.
5. Non tenere mani o piedi vicini o sotto alle parti rotanti.
6. Non inclinare il tosaerba con il motore avviato, eccetto quando si avvia o si spegne la macchina, nel qual caso non inclinare più del necessario e sollevare solo la parte più lontana dall'opereatore. Accertarsi di avere ambedue le mani nella posizione corretta di funzionamento prima di abbassare nuovamente la macchina a terra.
7. Non avvincare le mani allo scivolo di scarico dell'erba.
8. Non sollevare o trasportare il tosaerba quando è ancora in funzione o è ancor collegato alla presa di corrente.
9. Sfilare la spina dalla presa di corrente :
10. prima di toccare la lama (controllare che la lama sia completamente ferma);
11. prima di lasciare il tosaerba incustodito per un periodo prolongato ;
12. prima si rimuovere un'ostruzione ;
13. prima di controllare o pulire l'attrezzo oppure eseguire dei lavori su diesso ;
14. quando si colpisce un oggetto, nel qual caso uso Lniovamente solo dopo aver accertato che sia in perfette

condizioni di funzionamento;

• quando il tosaerba comincia a vibrare in modo anomalo. Controllario immediatamente. Delle vibrazioni eccessive possono causare lesioni.

Manutenzione e magazzinaggio

1. Attenzione: non toccare la/e lama/e in movimento
2. Controllare che dadi, bulloni e viti siano ben fissati per garantire che sia in perfette condizioni di funzionamento.
3. Controllare il sacco raccoglierba di frequente per segn di logoramento o usura.
4. Per sicurezza d'uso, sostuire le parti danneggiate o logorate.
5. Usare solo lame, viti di bloccaggio delle lame, distanziali e giranti di ricambio specifici per questo prodotto.
6. Regolare il tosaerba con estrema cautela per evitare che le dita restino prese tra le lame in movimento o in altre parti fisse della macchina.
7. Indipendentemente dalla condizione della lama metallica, sostituirla agli 50 ore di funzionamento oppure agli 2 anni, qualunque dei due intervalli di tempo scada per primo.
8. Se - durante il normale ciclo di vita dell'apparecchio - la cinghia iniziza a slittare, rispedire l'apparecchio al concessionario autorizzato per sottoporlo a manutenzione.
9. Conservare in un luogo fresco e asciutto e fuori alla portata dei bambini. Non conservare all'esterno.
10. Prima di riporre il prodotto, lasciarlo raffreddare per almeno 30 minuti.

Per ottenere un collegamento saldo tra tosaerba e cavo di prolunga, raccomandiamo di eseguire sempre il collegamento del cavo secondo il metodolo riportato di seguito.

1. Collegare il cavo corto nella presa del cavo di prolonga1).

2. Formare un anello all'estremita del cavo di prolunga viscino alla presa e fissarlo nel passacavo sopra al commutatore. (G2) In quello modo la presa pende verso il basso. (G3)

Servizio manutenzione

• Il prodotto che avete acquistato è identificato da una esclusiva targhetto color argento e nero con i dati caratteristic.
• Raccomandiamo vivamente che il prodotto venga sottoposto a manutenzione per lo meno anni 12 mesi, o più spesso in caso di utilizzo professionale.

Informazioni di Carattere Ambientale

I prodotti Husqvarna Ltd sono fabbricati secondo unaSYSTEMA di gestione ambientale (ISO 14001) che prevede, per quanto possibile, l'utilizzo di componenti realizzati nel modo più ecologico conformmente alle procedure aziendali e potenzialmente risciclabili al termine del ciclo di vita del prodotto.

• La confezione è riciclabile e i componenti in plastica sono stati (per quanto possibile) etichettati per consentirne il riciclaggio per categoria.
• Tenere attentamente in considerazione la tutela dell'ambiente, al momento di disperse il prodotto.
  Rivolgersi all'ente locale preposto per ottener informazioni utili allo smaltimento/riciclaggio.

Il simbolo che appare sul prodotto o sulla confezione indica che il prodotto non può essere smaltito come rifiuti domestici. Invece deve essere consegnato all'inerente punto di raccolta per il riciclo di apparecchi elettrici o elettronici.

Assicurandosi che questo prodotto venga smaltito correttamente, si aiuta a prevenire potenziali consequences negative per l'ambiente e per la sanità delle persone, che potrebbero altrimenti essere causate con l'incorrecto smaltimento di quello prodotto. Per ulteri informazioni dettagliate sullo smaltimento, si prega contattare il locale comune, il servizio dello smaltimento dei rifiuti oppure il negozio dove il prodotto è stato acquistato.

Garanzia e condizioni di garanzia

Se una qualsiasi parte dovesse guastarsi a causa di una lavorazione scadente nel periodo della garanzia, Husqvarna Ltd., tramite i loro Centri di riparazione autorizzati, effettuerà gratuitemente la riparazione o la sostituzione, sempre che:
a) Il guasto sia stato notificato direttamente al centro riparazioni autorizzato.
b) Venga presentata la ricevuta d'acquisto.
c) Il guasto non sia stato causato da uso impropero, negligenza o regolazioni errate da parte dell'utente.
d) Il guasto non sia dovuto al normale logoramento per uso.
e) La macchina non sia stata sottomosta a manutenzione nè riparata, smontata o manomessa da persona non autorizzato da Husqvarna Ltd..
f) La macchina non sia stata noleggiata a terzi.
g) La macchina sia di proprietà dell'acquirente originale.
h) La macchina non sia stata adibita a uso commerciale.
* Q uesta garanzia è supplementare ai diritti legali del cliente e non li limita in alcun modo. Guasti a causa dei seguenti non sono coperti, pertanto è importante leggere le

istruzioni continue nel Manuale dell'Operatore e comprendere come operare e mantenere la macchina.

Guasti non coperti alla garanzia.
Guasti dovuti alla mancata Notificatione del guasto originale.
Guasti dovuti ad impatto improvviso.
Guasti a causa di non usare il prodotto secondo le istruzioni e raccomandazioni contenute nel manuale dell'operatore.
Non sono coperte da garanzia le machine date a noleggio.
Le seguenti voci elencate sono considerate come parti usuranti e la loro durata dipende dalla regolare manutenzione e non sono, normalmente soggette ad un valido reclamo di garanzia: di conseguenza non sono coperte da garanzia lame, cavi di alimentazione
Attenzione

Entro i termini della presente garanzia Husqvarna Ltd. non accetta responsabilità alcuna per difetti dovuti nella loro totalità o in parte, direttamente o indirettamente, all'uso di parti di ricambio o parti accessory non prodotte o autorizzate da Husqvarna Ltd. oppure a modifiche apportate in un modo qualsiasi alla macchina.

Parti di ricambio

Lama: -EG300, EG300V

Numero di riferimento.: FLY004

Codice articolo.: 512762990

Lama:EG330,EG330VX

Numero di riferimento.: FLY027

Codice articolo.: 511932390

EC DICHIARAZIONE DI CONFORMITA

Husqvarna AB, S-561 82, Huskvarna, Sweden

Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto

Designazione Lawnmower = Tosaerba

Designazione tipo(i)EG300,EG300V,EG330,EG330VX

Identificazioneserie.Vedi Etichetta Dati Prodotti

Anno di costruzione.......Vedi Etichetta Dati Prodotto

è conforme ai requisiti e alle disposizioni essenziali delle seguenti direttive CEE:

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

in base ai seguenti standard armonizzati UE applicati:

Il livello massimo di pressione sonora ponderato A L_pA nella posizione dell'opereatore, misurato secondo la norma EN60335-2-77 è riportato in tabella.

2000/14/CEE: il livello di potenza sonora LWA misurata e i valori di potenza sonora LWA garantità corrispondono alle cifre riportate nelle tabelle.

Procedura di valutazione alla conformità. Annex VI

Organismo notificato. Intertek, Cleeve Road

Leatherhead, Surrey

KT22 7SB, England

Huskvama 17.01.2013

P. Lameli

Responsabile Tecnico

Possessore della documentazione technique

Tipo	EG300	EG300V	EG330	EG330VX
Larghezza di taglio (cm)	30	30	33	33
Velocità di rotazione della lama (rpm)	4,300	4,300	4,300	4,300
Alimentazione (kW)	1.30	1.35	1.40	1.40
Potenza sonora misurata LWA (dB(A))	89	89	89	89
Potenza sonora garantita LWA (dB(A))	91	91	91	91
Pressione Sonora LpA (dB(A))	79	79	79	79
Incertezza KpA (dB(A))	2.5	2.5	2.5	2.5
Vibrazione mano / braccio ah (m/s2)	<2.5	<2.5	<2.5	<2.5
Incertezza Kah (m/s2)	1.5	1.5	1.5	1.5
Peso (Kg)	8.5	8.5	8.5	8.5
