Tipo di prodotto	Tagliaerba rotativo elettrico
Marca	Flymo
Modello	SpeediMo 360VC
Larghezza di taglio	36 cm
Altezza di taglio regolabile	20 – 60 mm (5 posizioni)
Capacità del sacco di raccolta	30 litri
Peso	11,8 kg
Potenza nominale	1500 W
Tensione di rete	230 V ~ 50 Hz
Velocità di rotazione della lama	3600 tr/min
Livello di pressione sonora	87 dB(A)
Livello di potenza acustica (misurata/garantita)	93 / 96 dB(A)
Vibrazioni mano/braccio	2,3 m/s² (incertezza 1,5)
Tipo di lama	Lama metallica (sostituzione consigliata 50 h o 2 anni)
Ricambio lama	Réf. 590605190 Art. FLY071
Uso previsto	Prato di giardini domestici, pendenze ≤ 20°
Sicurezza	Arresto automatico rilasciando la leva, protezione contro le proiezioni
Alimentazione	Rete con prolunga adatta (sezione 1,5 mm² fino a 20 m, 2,5 mm² fino a 50 m)
Montaggio	Maniglia regolabile in due posizioni, sacco di raccolta rimovibile
Manutenzione	Pulizia con spazzola (non con acqua), controllo della lama

Domande frequenti - SpeediMo 360VC FLYMO

Come avviare il tagliaerba SpeediMo 360VC?

Premere il pulsante di sicurezza mentre si tira la leva di avviamento verso l'impugnatura, quindi rilasciare il pulsante. La lama inizia a girare. Per fermare, rilasciare la leva.

Come regolare l'altezza di taglio?

Utilizzare la maniglia di regolazione dell'altezza per selezionare una delle 5 posizioni (da 20 a 60 mm). Attendere che la lama sia completamente ferma prima di regolare.

Cosa fare se il tagliaerba non si avvia?

Verificare che la procedura di avviamento sia corretta. Controllare il fusibile nella spina e sostituirlo se necessario. Assicurarsi che l'apparecchio sia collegato e che la presa funzioni.

Come pulire il tagliaerba?

Scollegare il tagliaerba e attendere l'arresto completo della lama. Utilizzare una spazzola morbida per rimuovere l'erba sotto il carter, nelle prese d'aria e nel canale di scarico. Non utilizzare mai acqua né getti ad alta pressione.

Quando sostituire la lama?

Sostituire la lama ogni 50 ore di taglio o ogni 2 anni, a seconda di quale evento si verifica per primo. Sostituirla immediatamente se è incrinata, danneggiata o smussata.

Come riporre il tagliaerba dopo l'uso?

Pulire accuratamente il tagliaerba, avvolgere il cavo a 8 intorno ai ganci, ripiegare le maniglie dopo aver allentato le viti a farfalla. Conservare in un luogo asciutto, chiuso e al riparo dal gelo.

Quale prolunga utilizzare con questo tagliaerba?

Utilizzare una prolunga per esterno di sezione adatta: 1,5 mm² per una lunghezza fino a 20 m, 2,5 mm² per 20 a 50 m. Il cavo deve essere in buone condizioni.

Cosa fare se la raccolta dell'erba è scadente?

Scollegare il tagliaerba e pulire il canale di scarico e il sotto del carter. Aumentare l'altezza di taglio. Verificare che la lama sia montata correttamente e in buone condizioni.

Si può usare il tagliaerba su pendenze?

Sì, ma non su pendenze superiori a 20°. Tagliare lateralmente (mai in salita o in discesa) per mantenere l'equilibrio. Prestare attenzione durante i cambi di direzione.

Come cambiare la lama del tagliaerba?

Scollegare l'alimentazione e indossare guanti di protezione. Tenere saldamente la lama e allentare il dado in senso antiorario. Rimuovere la lama, montare la nuova con i bordi taglienti opposti all'albero, quindi serrare saldamente il dado senza forzare.

MANUALE UTENTE SpeediMo 360VC FLYMO

it Manuale dell'operatore 50 Rasaerba rotativo elettrico

it Tagliaerba rotativo elettrico

Istruzioni originali.

1. SICUREZZA....52
2. MONTAGGIO....52
3. UTILIZZO 53
4. MANUTENZIONE....53
5. CONSERVAZIONE....54
6. ELIMINAZIONE DEI GUASTI....54
7. DATI TECNICI....54
8. ACCESSORI / RICAMBI....54
9. ASSISTENZA....54
10. SMALTIMENTO 54

Questo prodotto può essere utilizzato da bambini dagli 8 anni in su, nonché da persone con capacità fisiche, sensoriali o mentali ridotte o con un bagaglio ristretto di esperienze e conoscenze, purché vengano supervisionati e siano stati istruiti circa l'utilizzo sicuro e i pericoli correlati. Non lasciare giocare i bambini con questo prodotto. La pulizia e la manutenzione non devono essere eseguite da bambini senza la supervisione di adulti. Si sconsiglia l'utilizzo del prodotto da parte di adolescenti di età inferiore a 16 anni.

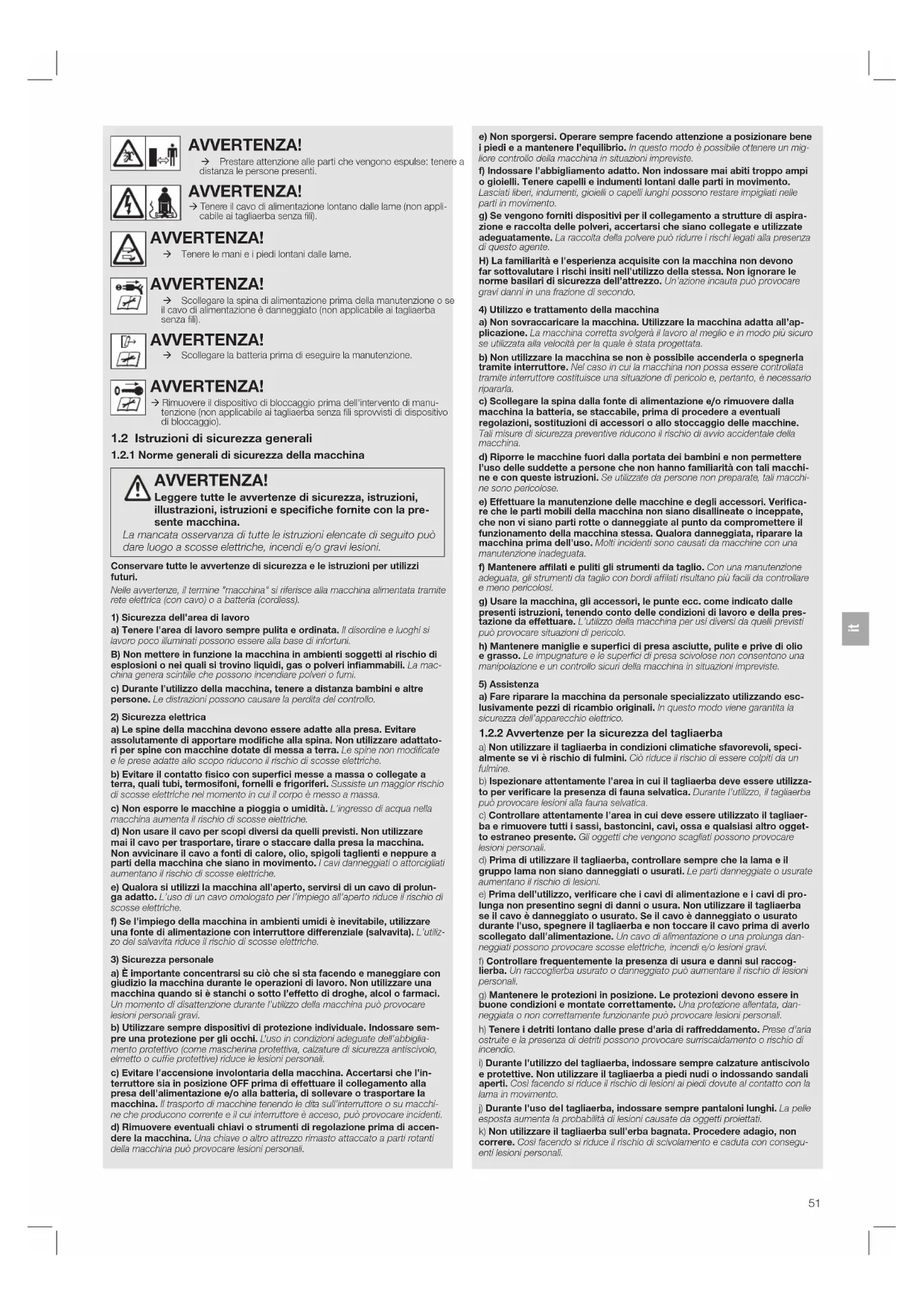

1. SICUREZZA

1.1 Simboli riportati sul prodotto

→ Leggere il manuale operatore.

AVVERTENZA!

→ Prestare attenzione alle parti che vengono espulse: tenere a distanza le persone presenti.

AVVERTENZA!

→ Tenere il cavo di alimentazione lontano dalle lame (non applicabile ai tagliaerba senza fili).

AVVERTENZA!

→ Tenere le mani e i piedi lontani dalle lame.

AVVERTENZA!

→ Scollegare la spina di alimentazione prima della manutenzione o se il cavo di alimentazione è danneggiato (non applicabile ai tagliaerba senza fili).

AVVERTENZA!

→ Scollegare la batteria prima di eseguire la manutenzione.

AVVERTENZA!

→ Rimuovere il dispositivo di bloccaggio prima dell'intervento di manutenzione (non applicabile ai tagliaerba senza fili sprovvisti di dispositivo di bloccaggio).

1.2 Istruzioni di sicurezza generali

1.2.1 Norme generali di sicurezza della macchina

AVVERTENZA!

Leggere tutte le avvertenze di sicurezza, istruzioni, illustrazioni, istruzioni e specifiche fornite con la presente macchina.

La mancata osservanza di tutte le istruzioni elencate di seguito può dare luogo a scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di sicurezza e le istruzioni per utilizzi futuri.

Nello avvertenze, il termine "macchina" si riferisce alla macchina alimentata tramite rete elettrica (con cavo) o a batteria (cordless).

1) Sicurezza dell'area di lavoro

a) Tenere l'area di lavoro sempre pulita e ordinata. Il disordine e luoghi si lavoro poco illuminati possono essere alla base di infortuni.

B) Non mettere in funzione la macchina in ambienti soggetti al rischio di esplosioni o nei quali si trovino liquidi, gas o polveri infiammabili. La macchina genera scintile che possono incendiare polveri o fumi.

c) Durante l'utilizzo della macchina, tenere a distanza bambini e altre persone. Le distrazioni possono causare la perdita del controllo.

2) Sicurezza elettrica

a) Le spine della macchina devono essere adatte alla presa. Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori per spine con macchine dotate di messa a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici messe a massa o collegate a terra, quali tubi, termosifoni, fornelli e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.

c) Non esporre le macchine a pioggia o umidità. L'ingresso di acqua nella macchina aumenta il rischio di scosse elettriche.

d) Non usare il cavo per scopi diversi da quelli previsti. Non utilizzare mai il cavo per trasportare, tirare o staccare dalla presa la macchina. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o attorcigliati aumentano il rischio di scosse elettriche.

e) Qualora si utilizzi la macchina all'aperto, servirsi di un cavo di prolunga adatto. L'uso di un cavo omologato per l'impiego all'aperto riduce il rischio di scosse elettriche.

f) Se l'impiego della macchina in ambienti umidi è inevitabile, utilizzare una fonte di alimentazione con interruttore differenziale (salvavita). L'utilizzo del salvavita riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio la macchina durante le operazioni di lavoro. Non utilizzare una macchina quando si è stanchi o sotto l'effetto di droghe, alcol o farmaci. Un momento di disattenzione durante l'utilizzo della macchina può provocare lesioni personali gravi.

b) Utilizzare sempre dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. L'uso in condizioni adeguate dell'abbiglia- mento protettivo (come mascherina protettiva, calzature di sicurezza antiscivolo, elmetto o cuffie protettive) nduce le lesioni personali.

c) Evitare l'accensione involontaria della macchina. Accertarsi che l'interruttore sia in posizione OFF prima di effettuare il collegamento alla presa dell'alimentazione e/o alla batteria, di sollevare o trasportare la macchina. Il trasporto di macchine tenendo le dita sull'interruttore o su macchine che producono corrente e il cui interruttore è acceso, può provocare incidenti.

d) Rimuovere eventuali chiavi o strumenti di regolazione prima di accendere la macchina. Una chiave o altro attrezzo rimasto attaccato a parti rotanti della macchina può provocare lesioni personali.

e) Non sporgersi. Operare sempre facendo attenzione a posizionare bene i piedi e a mantenere l'equilibrio. In questo modo è possibile ottenere un migliore controllo della macchina in situazioni impreviste.

f) Indossare l'abbigliamento adatto. Non indossare mai abiti troppo ampi o gioielli. Tenere capelli e indumenti lontani dalle parti in movimento. Lasciati liberi, indumenti, gioielli o capelli lunghi possono restare impigliati nelle parti in movimento.

g) Se vengono forniti dispositivi per il collegamento a strutture di aspirazione e raccolta delle polveri, accertarsi che siano collegate e utilizzate adeguatamente. La raccolta della polvere può ridurre i rischi legati alla presenza di questo agente.

H) La familiarità e l'esperienza acquisite con la macchina non devono far sottovalutare i rischi insiti nell'utilizzo della stessa. Non ignorare le norme basilari di sicurezza dell'attrezzo. Un'azione incauta può provocare gravi danni in una frazione di secondo.

4) Utilizzo e trattamento della macchina

a) Non sovraccaricare la macchina. Utilizzare la macchina adatta all'applicazione. La macchina corretta svolgerà il lavoro al meglio e in modo più sicuro se utilizzata alla velocità per la quale è stata progettata.

b) Non utilizzare la macchina se non è possibile accenderla o spegnerla tramite interruttore. Nel caso in cui la macchina non possa essere controllata tramite interruttore costituisce una situazione di pericolo e, pertanto, è necessario ripararla.

c) Scollegare la spina dalla fonte di alimentazione e/o rimuovere dalla macchina la batteria, se staccabile, prima di procedere a eventuali regolazioni, sostituzioni di accessori o allo stoccaggio delle macchine. Tali misure di sicurezza preventive riducono il rischio di avvio accidentale della macchina.

d) Riporre le macchine fuori dalla portata dei bambini e non permettere l'uso delle suddette a persone che non hanno familiarità con tali macchine e con queste istruzioni. Se utilizzate da persone non preparate, tali macchine sono pericolose.

e) Effettuare la manutenzione delle macchine e degli accessori. Verifica-re che le parti mobili della macchina non siano disallineate o inceppate, che non vi siano parti rotte o danneggiate al punto da compromettere il funzionamento della macchina stessa. Qualora danneggiata, riparare la macchina prima dell'uso. Molti incidenti sono causati da macchine con una manutenzione inadeguata.

f) Mantenere affiliati e puliti gli strumenti da taglio. Con una manutenzione adeguata, gli strumenti da taglio con bordi affiliati risultano più facili da controllare e meno pericolosi.

g) Usare la macchina, gli accessori, le punte ecc. come indicato dalle presenti istruzioni, tenendo conto delle condizioni di lavoro e della prestazione da effettuare. L'utilizzo della macchina per usi diversi da quelli previsti può provocare situazioni di pericolo.

h) Mantenere maniglie e superfici di presa asciutte, pulite e prive di olio e grasso. Le impugnature e le superfici di presa scivolose non consentono una manipolazione e un controllo sicuri della macchina in situazioni impreviste.

5) Assistenza

a) Fare riparare la macchina da personale specializzato utilizzando esclusivamente pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell'apparecchio elettrico.

1.2.2 Avvertenze per la sicurezza del tagliaerba

a) Non utilizzare il tagliaerba in condizioni climatiche sfavorevoli, specialmente se vi è rischio di fulmini. Ciò riduce il rischio di essere colpiti da un fulmine.

b) Ispezionare attentamente l'area in cui il tagliaerba deve essere utilizzato per verificare la presenza di fauna selvatica. Durante l'utilizzo, il tagliaerba può provocare lesioni alla fauna selvatica.

c) Controllare attentamente l'area in cui deve essere utilizzato il tagliaerba e rimuovere tutti i sassi, bastoncini, cavi, ossa e qualsiasi altro oggetto estraneo presente. Gli oggetti che vengono scagliati possono provocare lesioni personali.

d) Prima di utilizzare il tagliaerba, controllare sempre che la lama e il gruppo lama non siano danneggiati o usurati. Le parti danneggiate o usurate aumentano il rischio di lesioni.

e) Prima dell'utilizzo, verificare che i cavi di alimentazione e i cavi di prolunga non presentino segni di danni o usura. Non utilizzare il tagliaerba se il cavo è danneggiato o usurato. Se il cavo è danneggiato o usurato durante l'uso, spegnere il tagliaerba e non toccare il cavo prima di averlo scollegato dall'alimentazione. Un cavo di alimentazione o una prolunga danneggiati possono provocare scosse elettriche, incendi e/o lesioni gravi.

f) Controllare frequentemente la presenza di usura e danni sul raccoglierba. Un raccoglierba usurato o danneggiato può aumentare il rischio di lesioni personali.

g) Mantenere le protezioni in posizione. Le protezioni devono essere in buone condizioni e montate correttamente. Una protezione allentata, danneggiata o non correttamente funzionante può provocare lesioni personali.

h) Tenere i detriti lontano dalle prese d'aria di raffreddamento. Prese d'aria ostruite e la presenza di detriti possono provocare surriscaldamento o rischio di incendio.

i) Durante l'utilizzo del tagliaerba, indossare sempre calzature antiscivolo e protettive. Non utilizzare il tagliaerba a piedi nudi o indossando sandali aperti. Così facendo si riduce il rischio di lesioni ai piedi dovute al contatto con la lama in movimento.

j) Durante l'uso del tagliaerba, indossare sempre pantaloni lunghi. La pelle esposta aumenta la probabilità di lesioni causate da oggetti proiettati.

k) Non utilizzare il tagliaerba sull'erba bagnata. Procedere adagio, non correre. Così facendo si riduce il rischio di scivolamento e caduta con conseguenti lesioni personali.

I) Non utilizzare il tagliaerba su pendenze eccessive. Così facendo si riduce il rischio di perdita di controllo, scivolamento e caduta con conseguenti lesioni personali.
mì) Quando si lavora su pendenze, assicurarsi sempre di avere una posizione stabile, lavorare sempre trasversalmente lungo le pendenze, mai guardando a monte o a valle e prestare la massima attenzione durante i cambi di direzione. Così facendo si riduce il rischio di perdita di controllo, scivolamento e caduta con conseguenti lesioni personali.
n) Prestare la massima attenzione durante la retromarcia o quando si tira il tagliaerba verso di sé. Prestare sempre attenzione all'ambiente circostante. In questo modo si riduce il rischio di inciampare durante il funzionamento.
o) Tenere le lame di taglio a debita distanza dal cavo di alimentazione. Un cavo di alimentazione danneggiato può provocare scosse elettriche, incendi e/o lesioni gravi.
p) Se il cavo è attorcigliato o danneggiato, spegnere e scollegare la spina dall'alimentazione. Cavi danneggiati o usurati possono aumentare il rischio di scosse elettriche.
q) Non toccare le lame e altre parti in movimento pericolose mentre sono ancora in movimento. In questo modo si riduce il rischio di lesioni dovute alle parti in movimento.
r) Durante la rimozione del materiale inceppato o la pulizia del tagliaerba, assicurarsi che tutti gli interruttori di corrente siano spenti e che il cavo di alimentazione sia scollegato. L'azionamento imprevisto del tagliaerba può causare gravi lesioni personali.

1.3 Istruzioni di sicurezza aggiuntive

1.3.1 Uso previsto

Il tagliaerba FLYMO è progettato per il taglio di prati, di giardini privati e appezzamenti. Il prodotto non è destinato all'uso prolungato.

PERICOLO!

Rischio di lesioni!

→ Non utilizzare il prodotto per il taglio di siepi e cespugli, perenni, per tagliare rampicanti o erba su tetti o balconi, per triturare rami e ramoscelli e per livellare le irregolarità del terreno.
→Non utilizzare il prodotto su pendenze superiori a 20°.

1.3.2 Istruzioni aggiuntive di sicurezza elettrica

PERICOLO!

Rischio di arresto cardiaco!

Durante il funzionamento, questo prodotto genera un campo elettromagnetico. Questo campo elettromagnetico può influire sulla funzionalità degli impianti medici attivi o passivi (ad es. Pacemaker), con conseguenti lesioni gravi o mortali.

→Prima di utilizzare questo prodotto, consultare il proprio medico e il produttore dell'impianto.
→Rimuovere la spina quando non si utilizza il prodotto.

Cavi

Se si utilizzano cavi di prolunga, devono essere conformi alle sezioni trasversali minime riportate nella tabella seguente:

Tensione Lunghezza cavo Sezione trasversale

220 - 240 V / 50 Hz Fino a 20 m 1,5 mm ^2

220 - 240 V / 50 Hz 20-50 m 2,5 mm²

1. I cavi di rete e le prolunghe sono reperibili presso il proprio centro di assistenza locale autorizzato.
2. Utilizzare esclusivamente prolunghe per esterni e conformi a una delle specifiche seguenti;
3. Gomma ordinaria (60245 IEC 53), PVC ordinario (60227 IEC 53) o
4. PCP ordinario (60245 IEC 57).
5. Per evitare qualsiasi pericolo, se il cavo di collegamento è danneggiato, deve essere sostituito dal produttore, una sua officina o da personale qualificato equivalente per evitare pericoli.

1.3.3 Istruzioni aggiuntive di sicurezza personale

PERICOLO!

Rischio di soffocamento!

I componenti più piccoli possono essere ingeriti.
→Al momento del montaggio del prodotto, tenere i bambini a distanza.

→ Arrestare la macchina, staccare la spina dalla presa della corrente e attendere che tutte le parti in movimento si arrestino completamente.
- Se la macchina colpisce un oggetto estraneo:
→ in questo caso, ispezionare la macchina per verificare che non sia danneggiata e ripararla prima di riavviarla e utilizzarla nuovamente.
La macchina inizia a vibrare in modo anomalo:
→ in questo caso, ispezionare immediatamente la macchina per rilevare eventuali danni, sostituire o riparare i componenti danneggiati e ispezionare e serrare le parti allentate.
→ Prima di procedere al taglio, controllare l'area da tagliare per verificare la presenza di oggetti nascosti, come rami, e rimuoverli. In questo modo si riduce il rischio di inceppamento dell'utensile di taglio.

→ Arrestare le lame se è necessario inclinare la macchina per il trasporto quando si percorrono superfici diverse dall'erba e per il trasporto della macchina da e verso l'area di impiego.

→Non inclinare la macchina quando il motore è acceso. →Svuotare il raccoglitore di erba prima di riporlo.

→ Raccomandazione; eseguire le operazioni di pulizia e manutenzione prima del rimessaggio.

→ Eseguire la manutenzione della macchina regolarmente. In questo modo aumenta la durata della macchina.

→ Utilizzare solo i ricambi approvati da FLYMO. Ricambi inappropriati possono causare lesioni o danni alla macchina.

→ Non modificare alcun componente di sicurezza. La modifica dei componenti di sicurezza aumenta il rischio di lesioni.

→ Prestare attenzione durante la regolazione della macchina. In questo modo si evita che le dita rimangano impigliate tra l'utensile di taglio in movimento e le parti fisse della macchina.

→Fare raffreddare sempre la macchina prima di riporla.

→ Quando si eseguono interventi di manutenzione sull'utensile di taglio, fare attenzione all'utensile di taglio se ancora in movimento dopo che è stato spento. →Raccomandazione: indossare cuffie protettive.

→Pericolo di scivolamento:

• su erba bagnata
• su pendenze ripide
• durante il trasporto

→Non sovraccaricare il tagliaerba

→Prestare attenzione durante la retromarcia.

2. MONTAGGIO

PERICOLO!

Rischio di lesioni da taglio causate dalla lama.

Se il prodotto si avvia accidentalmente, le lame potrebbero causare lesioni alle persone presenti.

→Attendere che la lama si arresti.

→Scollegare il prodotto dall'alimentazione.

→ Indossare guanti protettivi durante l'assemblaggio del prodotto.

2.1 Per montare l'impugnatura [Fig. A1 / A2]:

1. Inserire le impugnature inferiori nei fori presenti nel piatto.

→ Fissare con la manopola ad alette (Fig. A1).

1. Fissare l'impugnatura superiore alle impugnature inferiori con la manopola ad alette (Fig. A2).

L'impugnatura superiore è regolabile in altezza. Le impugnature possono essere fissate in posizione I o II, a seconda delle necessità (Fig. A2).

NOTA:

Assicurarsi di aver utilizzato le fascette per fissare il cavo all'impug

natura.

Fissare il cavo al relativo gancio assicurandosi che abbia un lasco suffi- ciente.

Assicurarsi che i cavi non rimangano intrappolati durante la piegatura e l'apertura delle impugnature superiori. Non far cadere le impugnature.

2.2 Per assemblare il cesto raccoglierba [Fig. B1 / B2 / B3 / B4]:

1. Spingere la maniglia del cesto raccoglierba nelle fessure sulla parte superiore del cesto finché non si blocca saldamente in posizione (Fig. B1).
2. Collegare insieme le due parti del cesto raccoglierba, quindi installare la linguetta (Fig. B2).
3. Iniziando dalla parte posteriore del cesto raccoglierba, installare il coperchio nel cesto raccoglierba con i fermi.
   → Accertarsi che tutti i fermi siano posizionati correttamente (Fig. B3).
4. Fissare l'intero cesto raccoglierba sul tagliaerba (Fig. B4).
   a. Sollevare la protezione di sicurezza.
   b. Accertarsi che lo scivolo di scarico sia pulito e privo di residui.
   c. Installare il cesto raccoglierba completamente assemblato sui punti di fissaggio presenti nella parte posteriore del piatto come mostrato in figura.
   d. Posizionare l'aletta di sicurezza sulla parte superiore del cesto raccoglierba.

NOTA: Se non si desidera raccogliere l'erba, il tagliaerba può essere utilizzato senza il cesto raccoglierba. La protezione di sicurezza deve essere in posizione abbassata.

2.3 Regolazione dell'altezza di taglio [Fig. C]:

AVVERTENZA!

Rischio di lesioni dovuto alle lame rotanti.

Le lame continuano a ruotare per alcuni secondi dopo lo spegnimento della macchina. Una lama in rotazione può causare gravi lesioni.

→Prima di regolare l'altezza, attendere che la lama si arresti.

Questo prodotto dispone di cinque altezze di taglio.

→ Regolare l'altezza di taglio spostando la leva di regolazione dell'altezza (Fig. C).

NOTA: L'altezza di taglio media è ideale per la maggior parte dei prati.

3. UTILIZZO

PERICOLO!

Rischio di lesioni da taglio causate dalla lama.

Se il prodotto si avvia accidentalmente, le lame potrebbero causare lesioni alle persone presenti.

→Attendere che la lama si arresti.

→Scollegare il prodotto dall'alimentazione.

→ Indossare guanti protettivi durante la regolazione o il trasporto del prodotto.

3.1 Avvio del tagliaerba [Fig. D1 / D2]:

PERICOLO!

Rischio di lesioni personali

Rischio di lesioni se il prodotto non si arresta quando viene rilasciata la leva di avvio.

→Non ignorare i dispositivi o gli interruttori di sicurezza.

→Ad esempio, non fissare la leva di avvio alla maniglia.

→Non apportare modifiche al prodotto non descritte nel presente manuale.

3.1.1 Per l'avvio

1. Premere la leva start/stop (Fig. D1) verso l'impugnatura.
2. Tenere premuto il pulsante di sicurezza (Fig. D2).
3. Rilasciare il pulsante di sicurezza.

Importante!

→Assicurarsi che la lama smetta di ruotare prima della riaccensione.

→Non eseguire rapidamente l'accensione e lo spegnimento.

3.1.2 Per l'arresto

→Rilasciare la leva di avviamento/arresto.

Finestra del cesto raccoglierba:

Man mano che il cesto raccoglierba si riempie, l'erba sarà visibile attraverso la finestra.

Quando la finestra/il cesto raccoglierba è piena/o, è il momento di svuotare il cesto raccoglierba.

3.2 Procedura di taglio:

1. Iniziare a tagliare il bordo del prato più vicino alla presa di corrente in modo che il cavo si estenda sul prato già tagliato (Fig. E).
2. Durante la stagione di crescita eseguire il taglio due volte alla settimana. Tagliando più di un terzo della sua lunghezza in una volta sola il prato ne soffrirà.

NON SOVRACCARICARE IL TAGLIAERBA.

Tagliare dell'erba lunga e folta potrebbe causare una riduzione del regime del motore. Tale condizione viene segnalata da un cambiamento del rumore del motore stesso. Se il regime motore si riduce il tagliaerba potrebbe subire un sovraccarico e danneggiarsi. Quando si taglia dell'erba lunga e folta, eseguire un primo taglio regolando l'altezza di taglio sulla massima posizione contribuirà a ridurre il carico. Vedere Regolazione dell'altezza di taglio.

4. MANUTENZIONE

PERICOLO!

Rischio di lesioni da taglio causate dalla lama.

Se il prodotto si avvia accidentalmente, le lame potrebbero causare lesioni alle persone presenti.

→Attendere che la lama si arresti.
→Scollegare il prodotto dall'alimentazione.
→Indossare guanti protettivi durante la manutenzione del prodotto.

4.1 Consigli per l'assistenza

Il prodotto è identificato da un'esclusiva targhetta color argento e nero con i dati caratteristici.

Consigliamo vivamente che il prodotto venga sottoposto a manutenzione almeno una volta ogni dodici mesi, preferibilmente da parte di un professionista.

4.2 Smontaggio e montaggio della lama:

AVVERTENZA!

Rischio di lesioni dovute ai bordi taglienti.

→Maneggiare sempre la lama con cura.

→ Usare guanti protettivi. Non utilizzare mai più di 3 distanziali per l'altezza di taglio.
→ I distanziali devono essere montati solo tra la lama e la ventola e MAI tra la lama e il bullone.

1. Spegnere e attendere che la lama abbia smesso di ruotare.
2. Scollegare il prodotto dalla presa di alimentazione.
3. Smontare o rimontare la lama.

4.2.1 Rimozione della lama:

1. Per rimuovere il bullone della lama, tenere ben ferma la lama con una mano protetta da quanto e una chiave, allentare il bullone della lama girandolo in senso antiorario (Fig. F).
2. Rimuovere il bullone della lama, la rondella e la lama.
3. Verificare l'eventuale presenza di danni e pulire secondo necessità.
   → Indipendentemente dalle condizioni della lama di metallo sostituirla dopo 50 ore di taglio o 2 anni, qualunque dei due intervalli di tempo scada per primo.
   →Se la lama è rotta o danneggiata sostituirla con una nuova.

4.2.2 Montaggio della lama:

1. Montare la lama sull'albero con i bordi taglienti della lama rivolti in direzione opposta all'albero.
2. Rimontare il bullone della lama attraverso la rondella e la lama.
3. Tenere ben ferma la lama con una mano protetta da quanto e serrare saldamente il bullone della lama con una chiave. Non serrare eccessivamente.

4.3 Pulizia del tagliaerba

PERICOLO!

Rischio di lesioni!

Rischio di lesioni e danni al prodotto.

→ Non utilizzare acqua o getti d'acqua (soprattutto a getto d'acqua ad alta pressione) per pulire il prodotto. Ciò può danneggiare il prodotto o causare infiltrazioni d'acqua nei componenti elettrici provocando corrosione o cortocircuiti.
→Non pulire con sostanze chimiche, compresi benzina o solventi. Alcune sostanze possono distruggere parti in plastica critiche.

AVVERTENZA!

Pericolo di incendio dovuto a fessure di flusso d'aria bloccate

Gli sfalci d'erba rimasti in una qualsiasi delle prese d'aria o sotto il piatto possono costituire un potenziale pericolo di incendio.
→Le aperture per il flusso d'aria devono essere sempre pulite.
→ Dopo aver ricevuto il tagliaerba dal produttore, è molto importante mantenere l'unità pulita.

1. Scollegare il tagliaerba dalla rete elettrica.
2. Rimuovere l'erba dal lato inferiore del piatto con una spazzola.
3. Con una spazzola morbida, rimuovere gli sfalci d'erba da tutte le prese d'aria, dallo scivolo di scarico e dal cesto raccoglierba.
4. Con una spazzola morbida, rimuovere gli sfalci d'erba dalla finestra di visione (se in dotazione).
5. Detergere la superficie del tagliaerba con un panno asciutto.

5. CONSERVAZIONE

5.1 Operazioni preliminari per il rimessaggio

Il prodotto deve essere conservato lontano dalla portata di bambini.

1. Scollegare il tagliaerba dalla presa di alimentazione.
2. Pulire il tagliaerba (vedere il capitolo 4. MANUTENZIONE).
3. I ganci per il cavo devono essere entrambi sull'impugnatura superiore. Avvolgere il cavo a forma di 8.
4. Conservare il tagliaerba in un luogo asciutto, coperto e protetto dal gelo.

5.2 Conservazione del cavo:

→ Il cavo elettrico può essere avvolto attorno ai ganci per consentirne uno stoccaggio ordinato e sicuro.

5.3 Rimessaggio del tagliaerba:

→ Conservare il tagliaerba in un luogo asciutto, ove sia protetto da eventuali danni.
→ Allentare le manopole ad alette in modo da poter ripiegare le impug-nature sul prodotto assicurandosi che l'impugnatura superiore sia supportata.

5.4 Al termine della stagione di taglio:

1. Sostituire i bulloni, i dadi o le viti, se necessario.
2. Pulire accuratamente il tagliaerba.
3. Assicurarsi che il cavo elettrico sia riposto correttamente per evitare danni.

6. ELIMINAZIONE DEI GUASTI

PERICOLO!

Rischio di lesioni da taglio causate dalla lama.

Se il prodotto si avvia accidentalmente, le lame potrebbero causare lesioni alle persone presenti.

→Attendere che la lama si arresti.
→Scollegare il prodotto dall'alimentazione.

→ Indossare guanti protettivi durante la l'eliminazione dei guasti del prodotto.

6.1 L'apparecchio non funziona:

1. È stata eseguita la corretta procedura di avviamento?
   →Vedere Avviamento del tagliaerba.

2. L'alimentazione è inserita?

3. Controllare il fusibile della spina. Sostituire se bruciato.

6.2 Raccolta dell'erba scadente:

1. Scollegare la macchina dalla presa elettrica.
2. Pulire la parte esterna delle prese d'aria, lo scivolo di scarico e la superficie inferiore del piatto.
3. Impostare una maggiore altezza di taglio. Vedere Regolazione dell'altezza di taglio.

6.3 Vibrazioni eccessive:

1. Scollegare la macchina dalla presa elettrica.
2. Verificare che la lama sia installata correttamente.
3. Se la lama è danneggiata o usurata, sostituirla con una nuova.

6.4 Il tagliaerba è pesante da spingere:

1. Scollegare la macchina dalla presa elettrica.
2. Su erba alta o terreno irregolare, l'altezza di taglio deve essere regolata su una posizione superiore. Vedere Regolazione dell'altezza di taglio.
3. Controllare che le ruote e i rulli possano ruotare liberamente.

NOTA: In caso di altre anomalie, contattare il servizio clienti FLYMO. Le riparazioni possono essere eseguite solamente dai centri di assistenza FLYMO o da rivenditori specializzati autorizzati da FLYMO.

7. DATI TECNICI

Tagliaerba elettrico Unità Valore Speedi-Mo 360VC 9676633-xx

Potenza nominale W 1500
Tensione di rete V (CA) 230
Frequenza di rete	Hz	50

Tagliaerba elettrico Unità Valore Speedi-Mo 360VC
9676633-xx

Velocità di rotazione disco di taglio	G/min	3600
Larghezza di taglio	cm	36
Regolazione dell'altezza di taglio	mm	20 – 60
Volume del cesto raccoglierba	l	30
Peso	kg	11,8
Livello acustico L_pA^1)	dB(A)	87
Incertezza k_pA	dB(A)	1,84
Livello di potenza acustica L_wA^2) : misurato / garantito	dB(A)	93 / 96
Sollecitazione all'arto a_thw^1)	m/s ^2	2,3
Incertezza k_dwv		1,5

Processo di misurazione conforme a: 1) EN IEC 62841-4-3 2) RL 2000/14/EC / S.I. 2001 N.1701

NOTA: Il valore dichiarato relativo alle vibrazioni è stato misurato secondo metodi di verifica standard e può essere utilizzato per confrontare gli attrezzi elettrici tra loro. Questo valore può essere utilizzato anche per la valutazione provvisoria dell'esposizione. Il valore delle vibrazioni può variare durante l'uso effettivo dell'attrezzo elettrico.

8. ACCESSORI / RICAMBI

I ricambi FLYMO sono disponibili presso il rivenditore FLYMO o l'assistenza FLYMO.

→Utilizzare esclusivamente una lama FLYMO originale:

Lama di ricambio FLYMO

In sostituzione di una lama usurata.

N. codice: 590605190 Art. FLY071

9. ASSISTENZA

Le informazioni di contatto aggiornate del nostro servizio di assistenza sono disponibili sul retro e online:

Smaltimento del prodotto

(in conformità alla Direttiva 2012/19/UE / S.I. 2013 n. 3113)

Il prodotto non deve essere smaltito insieme ai normali rifiuti domestici, ma in conformità alle normative ambientali locali.

IMPORTANTE!

→Smaltire il prodotto consegnandolo al centro di raccolta locale.

Centro Direzionale Planum

Via del Lavoro 2, Scara B

22036 ERBA (CD)

Phone: (+35) (0) 31 4147700
