SpeediMo 360VC - žoliapjovė FLYMO - Nemokama naudojimo instrukcija

Produkto tipas	Elektrinė rotacinė vejapjovė
Prekės ženklas	Flymo
Modelis	SpeediMo 360VC
Pjovimo plotis	36 cm
Reguliuojamas pjovimo aukštis	20 – 60 mm (5 padėtys)
Surinkimo dėžės tūris	30 litrų
Svoris	11,8 kg
Vardinė galia	1500 W
Maitinimo įtampa	230 V ~ 50 Hz
Peilio sukimosi greitis	3600 aps./min.
Garso slėgio lygis	87 dB(A)
Akustinės galios lygis (išmatuotas/garantinis)	93 / 96 dB(A)
Vibracija plaštakai / rankai	2,3 m/s² (neapibrėžtis 1,5)
Peilio tipas	Metalinis peilis (rekomenduojama keisti po 50 h arba 2 metų)
Peilio atsarginė dalis	Nr. 590605190 Art. FLY071
Numatytas naudojimas	Namų sodo vejos, šlaitai ≤ 20°
Sauga	Automatinis sustojimas atleidus svirtį, apsauga nuo išsvaidytų daiktų
Maitinimas	Elektros tinklas su tinkama prailginimo virvė (skerspjūvis 1,5 mm² iki 20 m, 2,5 mm² iki 50 m)
Surinkimas	Reguliuojama rankena dviejose padėtyse, nuimama surinkimo dėžė
Priežiūra	Valymas šepetėliu (be vandens), peilio patikra

Dažnai užduodami klausimai - SpeediMo 360VC FLYMO

Kaip paleisti vejapjovę SpeediMo 360VC?

Paspauskite saugos mygtuką ir traukite paleidimo svirtį link rankenos, tada atleiskite mygtuką. Peilis pradeda suktis. Norėdami sustabdyti, atleiskite svirtį.

Kaip reguliuoti pjovimo aukštį?

Naudokite aukščio reguliavimo rankeną, kad pasirinktumėte vieną iš 5 padėčių (nuo 20 iki 60 mm). Prieš reguliuodami palaukite, kol peilis visiškai sustos.

Ką daryti, jei vejapjovė neužsiveda?

Patikrinkite, ar paleidimo procedūra teisinga. Patikrinkite kištuke esantį saugiklį ir, jei reikia, pakeiskite. Įsitikinkite, kad prietaisas prijungtas ir lizdas veikia.

Kaip išvalyti vejapjovę?

Išjunkite vejapjovę ir palaukite, kol peilis visiškai sustos. Naudokite minkštą šepetėlį, kad pašalintumėte žolę po korpusu, oro įleidimo angose ir latake. Niekada nenaudokite vandens ar aukšto slėgio purškimo.

Kada reikia pakeisti peilį?

Pakeiskite peilį kas 50 pjovimo valandų arba kas 2 metus, atsižvelgiant į tai, kas įvyksta anksčiau. Nedelsdami pakeiskite, jei jis yra įtrūkęs, pažeistas ar atšipęs.

Kaip laikyti vejapjovę po naudojimo?

Kruopščiai išvalykite vejapjovę, apvyniokite laidą aštuonetu aplink kabliukus, sulenkite rankenas atsukę sparnuotąsias veržles. Laikykite sausoje, uždaroje ir nuo šalčio apsaugotoje vietoje.

Kokį prailginimo kabelį naudoti su šia vejapjove?

Naudokite lauko prailginimo kabelį su tinkamu skerspjūviu: 1,5 mm² iki 20 m ilgio, 2,5 mm² nuo 20 iki 50 m. Laidas turi būti geros būklės.

Ką daryti, jei žolės surinkimas prastas?

Išjunkite vejapjovę ir išvalykite išmetimo lataką bei korpuso apačią. Padidinkite pjovimo aukštį. Patikrinkite, ar peilis tinkamai sumontuotas ir geros būklės.

Ar galima naudoti vejapjovę ant šlaitų?

Taip, bet ne ant statesnių nei 20° šlaitų. Pjaukite skersai šlaito (niekada lipdami aukštyn ar žemyn), kad išlaikytumėte pusiausvyrą. Būkite atsargūs keisdami kryptį.

Kaip pakeisti vejapjovės peilį?

Atjunkite maitinimą ir užsimaukite apsaugines pirštines. Tvirtai laikykite peilį ir atsukite veržlę prieš laikrodžio rodyklę. Nuimkite peilį, sumontuokite naująjį su aštriais kraštais priešingais velenui, tada tvirtai priveržkite veržlę nepervargdami.

NAUDOJIMO INSTRUKCIJA SpeediMo 360VC FLYMO

It Naudojimo instrukcija 54 Elektrinė sukamoji vejapjovė

It Elektrinė sukamoji vejapjovė

Originalios instrukcijos.

1. SAUGUMAS....55
2. SURINKIMAS....56
3. NAUDOJIMAS 56
4. PRIEŽIŪRA....57
5. SANDÉLIAVIMAS....57
6. GEDIMU ŠALINIMAS 57
7. TECHNINIAI DUOMENYS....58
8. PRIEDAI/ATSARGINÉS DALYS....58
9. SERVISAS 58
10. ŠALINIMAS 58

Ši gaminį prižiūrimi gali naudoti vaikai nuo 8 metų amžiaus, taip pat asmenys, turintys fizinių, sensorinių ar protinių negalių, arba žinių ar patirties neturintys asmenys, jeigu buvo supažindinti su saugiu gaminio naudojimu ir galimais pavojais. Vaikams draudžiama žaisti su gaminiu. Be priežiūros vaikams draudžiama valyti prietaisą ir atlikti priežiūros darbus. Nerekomenduojama naudoti šio gaminio jauniems nei 16 metų asmenims.

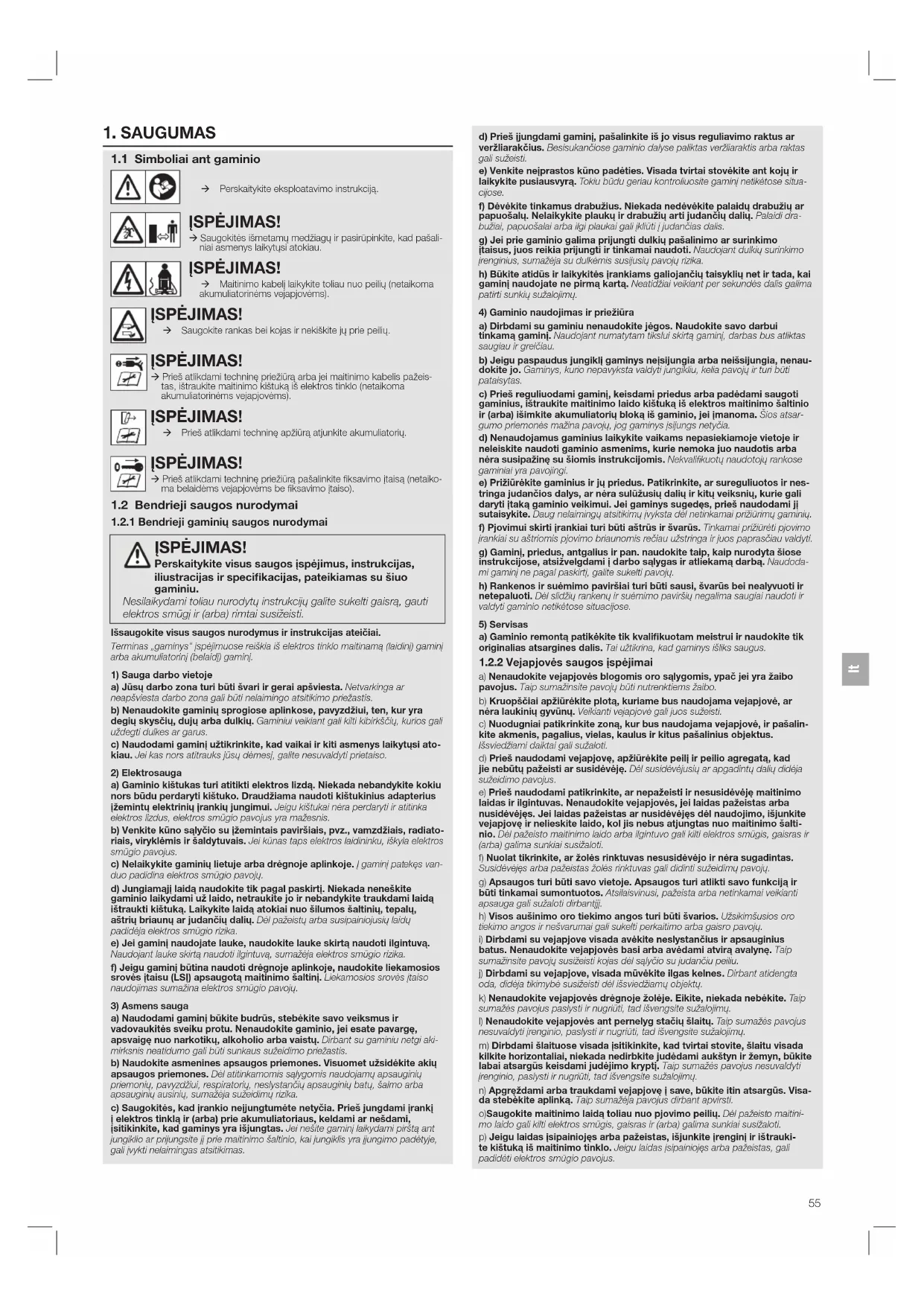

1. SAUGUMAS

1.1 Simboliai ant gaminio

→ Perskaitykite eksploatavimo instrukcija.

ISPÉJIMAS!

→ Saugokitės išmetamų medžiagų ir pasirūpinkite, kad pašaliniai asmenys laikytusi atokiau.

ISPÉJIMAS!

→ Maitinimo kabelj laikykite toliau nuo peilių (netaikoma akumuliatorinėms vejapjovėms).

ISPÉJIMAS!

→ Saugokite rankas bei kojas ir nekiškite jų prie peilių.

ISPÉJIMAS!

→ Prieš atlikdami techninę priežiūra arba jei maitinimo kabelis pažeistas, ištraukite maitinimo kištuką iš elektros tinklo (netaikoma akumuliatorinėms vejapjovėms).

ISPÉJIMAS!

→ Prieš atlikdami techninę apžiūrą atjunkite akumuliatorių.

ISPÉJIMAS!

→ Prieš atlikdami techninę priežiūrą pašalinkite fiksavimo įtaisą (netaikoma belaidėms vejapjovėms be fiksavimo įtaiso).

1.2 Bendrieji saugos nurodymai

1.2.1 Bendrieji gaminių saugos nurodymai

JSPÈJIMAS!

Perskaitykite visus saugos įspėjimus, instrukcijas, iliustracijas ir specifikacijas, pateikiamas su šiuo gaminiu.

Nesilaikydami toliau nurodytu instrukciju galite sukelti gaisra, gauti elektros smūgi ir (arba) rimtai susižeisti.

Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.

Terminas „gaminys“ jspėjimuose reiškia iš elektros tinklo maitinamą (laidini) gamini arba akumuliatorini (belaidi) gamini.

1) Sauga darbo vietoje

a) Jūsų darbo zona turi būti švari ir gerai apšviesta. Netvarkinga ar neapšviesta darbo zona gali būti nelaimingo atsitikimo priežastis.

b) Nenaudokite gaminių sprogiose aplinkose, pavyzdžiui, ten, kur yra

degių skysčių, dujų arba dulkių. Gaminiui veiklant gali kilti kibirkščių, kurios gali uždegti dulkes ar garus.

c) Naudodami gaminj užtikrinkite, kad vaikai ir kiti asmenys laikytusi atoklau. Jei kas nors atitrauks jūsų dėmesį, galite nesuvaldyti prietaiso.

2) Elektrosauga

a) Gaminio kištukas turi atitikti elektros lizdą. Niekada nebandykite kokuia nors būdu perdaryti kištuko. Draudžlama naudoti kištukinius adapterius ižemintų elektrinių įrankių jungimui. Jeigu kištukai nėra perdaryti ir atitinka elektros lizdus, elektros smūgio pavojus yra mažesnis.

b) Venkite kūno sąlyčio su ižemintais paviršiais, pvz., vamzdžiais, radiatoriais, viryklėmis ir šaldytuvais. Jei kūnas taps elektros laidininku, iškyla elektros smūqio pavojus.

c) Nelaikykite gaminių lietuje arba drėgnoje aplinkoje. / gaminių patekęs van duo padidina elektros smūgio pavojų.

d) Jungiamaji laidą naudokite tik pagal paskirtį. Niekada neneškite gaminio laikydami už laido, netraukite jo ir nebandykite traukdamli laidą ištraukti kištuką. Laikykite laidą atokiai nuo šilumos šaltinių, tepalu, aštrių briaunų ar judančių dalių. Dėl pažeistų arba susipainiojusių laidų padidėja elektros smūgio rizika.

e) Jei gamini naudojate lauke, naudokite lauke skirtą naudoti ilgintuvą. Naudojant lauke skirtą naudoti ilgintuvą, sumažėja elektros smūgio rizika.

f) Jeigu gamini būtina naudoti drėgnoje aplinkoje, naudokite liekamosios srovės įtaisu (LSI) apsaugotą maitinimo šaltinį. Liekamosios srovės įtaiso naudojimas sumažina elektros smūgio pavoju.

3) Asmens sauga

a) Naudodami gamini būkite budrūs, stebėkite savo veiksmus ir vadovaukitės sveiku protu. Nenaudokite gaminio, jei esate pavarge, apsvaigę nuo narkotiku, alkoholio arba vaistų. Dirbant su gaminiu netgi aki-mirksnis neatidumo gali būti sunkaus sužeidimo priežastis.

b) Naudokite asmenines apsaugos priemones. Visuomet užsidėkite akių apsaugos priemones. Dėl atitinkamomis sąlygomis naudojamų apsauginų priemonių, pavyzdžui, respiratorį, neslystančių apsauginių batų, šalmo arba apsauginių ausinių, surmažėja sužeidimų rizika.

c) Saugokitės, kad įrankio neijungtumėte netyčia. Prieš jungdami įrankį i elektros tinklą ir (arba) prie akumuliatoriaus, keldami ar nešdami, įsitikinkite, kad gaminys yra Išjungtas. Jel nešite gaminį laikydami pirštą ant jungiklio ar prijungsite jį prie maitinimo šaitinio, kai jungiklis yra įjungimo padėtyje, gali įvykti nelaimingas atsitikimas.

d) Prieš ijungdami gamini, pašalinkite iš jo visus reguliavimo raktus ar veržliarakčius. Besisukančiose gaminio dalyse paliktas veržliaraktis arba raktas gali sužeisti.

e) Venkite nejprastos kūno padėties. Visada tvirtai stovėkite ant koju ir laikykite pusiausvyrą. Tokiu būdu geniau kontroliuosite gamini netikėtose situacijose.

f) Dévěkite tinkamus drabužius. Niekada nedévékite palaidų drabužių ar papuošalu. Nelaikykite plaukų ir drabužių arti judančių dalių. Palaidi drabužiai, papuošalai arba ilgi plaukai gali ikliūti i judančias dalis.

g) Jei prie gaminio galima prijungti dulkių pašalinimo ar surinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Naudojant dulkių surinkimo irenginius, sumažėja su dulkėmis susijusių pavojų rizika.

h) Būkite atidūs ir laikykitės įrankiams galiojančių taisyklių net ir tada, kai gamini naudojate ne pirmą kartą. Neatidžiai veikiant per sekundės dalis galima patirti sunkių sužalojimu.

4) Gaminio naudojimas ir priežiūra

a) Dirbdami su gaminlu nenaudokite jegos. Naudokite savo darbui tinkamą gaminį. Naudojant numatytam tikslui skirtą gaminį, darbas bus atliktas saugiau ir greičiau.

b) Jeigu paspaudus jungikli gaminys neisijungia arba neišsijungia, nenaudokite jo. Gaminys, kurio nepavyksta valdyti jungikliu, kelia pavojų ir turi buti pataisytas.

c) Prieš reguliuodami gamini, keisdami priedus arba padėdami saugoti gamlinus, ištraukite maitinimo laido klštuka iš elektros maitinimo šaltinio ir (arba) išimkite akumuliatorių bloką iš gaminio, jei įmanoma. Šios atsargumo priemonės mažina pavoju, jog gaminyis isjungs netyčia.

d) Nenaudoamus gaminius laikykite vaikams nepasiekiamoje vietoje ir neleiskite naudoti gaminio asmenims, kurie nemoka juo naudotis arba néra susipažinę su šiomis instrukcijomis. Nekvalifikuotų naudotojų rankose gaminiai yra pavojingi.

e) Prižiūrėkite gaminius ir jų priedus. Patikrinkite, ar sureguliuotos ir nestringa judančios dalys, ar néra sulūžusių dalių ir kitų veiksnių, kurie gali daryti įtaką gaminio veikimui. Jei gaminys sugedęs, prieš naudodami jį sutaisykite. Daug nolaimingų atsitikimų įvyksta dei netinkamai prižiūrimų gaminių.

f) Pjovimui skirti įrankiai turi būti aštrūs ir švarūs. Tinkamai prižiūrėti pjovimo įrankiai su aštriomis pjovimo briaunomis rečiau užstringa ir juos paprasčiau valdyti.

g) Gaminj, priedus, antgalius ir pan. naudokite taip, kaip nurodyta šiose instrukcijose, atsižvelgdami i darbo sąlygas ir atliekamą darba. Naudoda mi gaminj ne pagal paskirti, galite sukelti pavojy.

h) Rankenos ir suémimo paviršiai turi būti sausi, švarūs bel nealyvuoti ir netepaluoti. Dėl sličžių rankenu ir suémimo paviršių negalima saugiai naudoti ir valdyti gaminio netikėtose situacijose.

5) Servisas

a) Gaminio remonta patikėkite tik kvalifikuotam melstrui ir naudokite tik originalias atsargines dalis. Tai užtikrina, kad gaminys išliks saugus.

1.2.2 Vejapjovės saugos įspėjimai

a) Nenaudokite vejapjovės blogomis oro sąlygomis, ypač jei yra žaibo pavojus. Taip sumažinsite pavoju būti nutrenktiems žaibo.

b) Kruopščiai apžiūrėkite plotą, kuriame bus naudojama vejapjovė, ar nėra laukinių gyvūnu. Veikianti vejapjovė gali juos sužeisti.

c) Nuodugniai patikrinkite zona, kur bus naudojama vejapjovė, ir pašalinkite akmenis, pagalius, vielas, kaulus ir kitus pašalinius objektus. Išsviedžiami daiktai qali sužaloti.

d) Prieš naudodami vejapjovę, apžiūrėkite peilį ir peilio agregata, kad jie nebūtu pažeisti ar susidėvėję. Dėl susidėvėjusių ar apgadintų dalių didėja sužeidimo pavojus.

e) Prieš naudodami patikrinkite, ar nepaželsti ir nesusidėvėje maitinimo laidas ir ilgintuvas. Nenaudokite vejapjovės, jei laidas paželistas arba nusidėvėjes. Jei laidas paželistas ar nusidėvėjes dėl naudojimo, išjunkite vejapjovę ir nelieskite laido, kol jis nebus atjungtas nuo maitinimo šaltinio. Dėl pažeisto maitinimo laido arba ilgintuvo gali kilti elektros smūgis, gaisras ir (arba) galima sunkiai susižaloti.

f) Nuolat tikrinkite, ar žolės rinktuvas nesusidėvėjo ir nėra sugadintas. Susidėvėjęs arba pažeistas žolės rinktuvas gali didinti sužeidimų pavojų.

g) Apsaugos turi būti savo vietoje. Apsaugos turi atlikti savo funkcija ir būti tinkamai sumontuotos. Atsilaisvinusi, pažeista arba netinkamai veikianti apsauga gali sužaloti dirbantiji.

h) Visos aušinimo oro tiekimo angos turi būti švarios. Užsikimšusios oro tiekimo angos ir nešvarumai gali sukelti perkaitimo arba gaisro pavojų.

i) Dirbdami su vejapjove visada avėkite neslystančius ir apsauginius batus. Nenaudokite vejapjovės basi arba avėdami atvirą avalynę. Taip sumažinsite pavojų susižeisti kojas dėl sąlyčio su judančiu peiliu.

j) Dirbdami su vejapjove, visada mūvėkite ilgas kelnes. Dirbant atidengta oda, didėja tikimybė susižeistí dėl išsviedžiamų objektų.

k) Nenaudokite vejapjovės drėgnoje žolėje. Eikite, niekada nebėkite. Taip sumažės pavojus paslysti ir nuąniūti, tad išvengsite sužalojimu.

1) Nenaudokite vejapjovės ant pernelyg stačių šlaitų. Taip sumažės pavojus nesuvaldyti jrenginio, paslysti ir nugriūti, tad išvengsite sužalojimų.

m) Dirbdami šlaituose visada [sitikinkite, kad tvirtai stovite, šlaitu visada kilkite horizontaliai, niekada nedirbkite judédami aukšten ir žemyn, bükite labai atsargūs keisdami judėjimo krypt]. Taip sumažes pavojus nesuvaldyti jrenginio, paslysti ir nugriuti, tad išvengsite sužalojimu.

n) Apgreždami arba traukdami vejapjove i save, būkite itin atsargūs. Visada stebėkite aplinką. Taip sumažėja pavojus dirbant apvirsti.

o)Saugokite maitinimo laidą toliau nuo pjovimo peilių. Dėl pažeisto maitinimo laido gali kilti elektros smūgis, gaisras ir (arba) galima sunkiai susižaloti.

p) Jeigu laidas įsipainiojęs arba pažeistas, išjunkite įrenginį ir ištraukite kištuką iš maitinimo tinklo. Jeigu laidas įsipainiojęs arba pažeistas, gali padidėti elektros smūgio pavojus.

q) Nelieskite peillų ir kitų pavojingu judančių dalių, kol jos vis dar juda. Taip sumažės pavojus susižaloti dėl judančių dalių.

r) Valydami užstrigusia medžlagą arba vejapjove, įsitikinkite, kad visi maitinimo jungikliai išjungti ir elektros laidas atjungtas. Vejapjovei pradėjus netikėtai veikti, galima sunkiai susižaloti.

1.3 Papildomi saugos nurodymai

1.3.1 Numatytoji paskirtis

FLYMO vejapjovė skirta vejoms pjauti privačiuose soduose ir sklypuose. Gaminys nėra skirtas naudoti ilgai.

PAVOJUS!

Sužeidimų pavojus!

→Nenaudokite šio gaminio krūmams, gyvatvorėms, krūmokšniams ir daugiamečiams augalams arba vijokliniams augalams ar žolei ant stogų ir balkonuose pjauti, šakoms ar šakelėms genėti ir dirvožemio nelygumams lyginti. →Nenaudokite gaminio, jei šlaito nuolydis didesnis nei 20°.

1.3.2 Papildomos elektros saugos instrukcijos

PAVOJUS!

Širdies sustojimo pavojus!

Šis gaminys veikdamas generuoja elektromagnetinį lauką. Šis elektromagnetinis laukas gali turėti įtakos aktyvių arba pasyvių implantų (pvz., širdies stimuliatorių) veikimui, o tai gali sukelti sunkių arba mirtinų sužalojimų.

→Prieš naudodami ši gamini, pasitarkite su savo gydytoju arba implanto gamintoju. →Kai gaminio nenaudojate, kištuką ištraukite.

Kabeliai

Jei naudojami pailginimo kabeliai, jie turi atitikti tolimesnėje lentelėje nurodytus minimalius skerspjūvius:

Itampa Kabelio ilgis Skerspjūvis

220–240 V / 50 Hz lki 20 m 1,5 mm²

220–240 V / 50 Hz 20–50 m 2,5 mm²

1. Elektros kabelius ir ilgintuvus galima jsigyti vietiniame igaliotajame techninės priežiūros centre.
2. Naudokite tik specialiai naudoti lauke skirtus pailginimo kabelius, kurie atitinka vieną iš šiu specifikaciju:
3. įprasta guma (60245 IEC 53), įprastas PVC (60227 IEC 53) arba
4. įprastas PCP (60245 IEC 57).
5. Jei pažeistas jungimo laidas, ji turi pakeisti gamintojas, techninės priežiūros atstovas ar panašios kvalifikacijos asmuo, kad būtu išvengta pavoju.

1.3.3 Papildomos asmeninės saugos instrukcijos

PAVOJUS!

Pavojus uždusti!

Smulkesnes dalis galima praryti
→Todėl surinkimo metu maži vaikai turi būti kuo toliau nuo jūsų.

→ Sustabdykite gaminj, ištraukite maitinimo kištuka iš elektros tinklo ir palaukite, kol visos judančios dalys visiškai sustos.
- Jei gaminys susiduria su pašaliniu objektu:

→ tokiu atveju patikrinkite, ar gaminys nepažeistas, ir prieš iš naujo ji paleisdami ir naudodami pataisykite.
Jei gaminys pradeda nejprastai vibruoti:

→ tokiu atveju nedelsdami patikrinkite, ar gaminys nepažeistas, pakeiskite arba sutaisykite apgadintas dalis ir patikrinkite bei priveržkite visas palaidas dalis.
→Prieš pjaudami patikrinkite, ar pjaunamoje zonoje nėra tokių nepastebimų objektų kaip šakos ir juos pašalinkite. Tai sumažins pjauna-mojo jrankio užsikimšimo rizika.

→ Jei gaminj reikia paversti pravažiuojant kitokius paviršius nei žolę ar transportuojant ji i pjovimo zoną ar iš jos, butinai sustabdykite pjaunamaji jrankj.

→Paleidus variklj nepakreipkite gaminio.

→Prieš sandėliuodami ištuštinkite žolės rinktuva.

→ Rekomendacijos: Prieš sandėliuodami atlikite valymo ir techninės priežiuros darbus.

→ Reguliariai atlikite gaminio techninę priežiūrą. Tai padidina gaminio eksploatavimo laika.

→ Naudokite tik FLYMO patvirtintas atsargines dalis. Netinkamos atsarginės dalys gali sukeiti sužeicimus ar apgadinti gamini.

→ Nekeiskite jokių saugos komponentų. Saugos komponentų keitimas kelia sužeidimų pavoju.

→ Būkite atsargūs reguliuodami mašiną. Taip apsaugosite pirštus nuo jtraukimo tarp judančio pjaunamojo jrankio ir stacionarių gaminio dalių. →Prieš pastatydami saugoti, visuomet leiskite irenginiui atvėsti.

→ Atlikdami pjaunamojo jrankio techninę priežiūrą turėkite omenyje tai, kad pjaunamasis jrankis gali judėti net ir išjungtas.

→Rekomendacijos: Užsidėkite ausų apsaugos priemones.
→Pavojus paslysti:
- ant šlapios žolės - stačių šlaɪtų

transportuojant

→Neviršykite leistinos vejapjovės apkrovos.

→Būkite atsargūs važiuodami atgal.

2. SURINKIMAS

PAVOJINGA!

Pavojus įsipjauti peiliais.

Netyčia paleidus gamini peiliai gali sužeisti žmones.

→Palaukite, kol peiliai sustos.

→Atjunkite gaminį nuo maitinimo šaltinio.

→Surinkdami gaminj mūvėkite apsaugines pirštines.

2.1 Rankenos surinkimas [A1 / A2 pav.]

1. |statykite apatines rankenas i pjovimo aggregate esančias angas.
   →Užfiksuokite naudodami sparnuotają rankenėlę (A1 pav.).

2. Pritvirtinkite viršutinę rankeną prie apatinių rankenų naudodami sparnuotają rankenėlę (A2 pav.).

Viršutinės rankenos aukštis yra reguliuojamas. Rankenas galima pritvirtinti vienoje iš norimų padėčių – I arba II (A2 pav.).

PASTABA.

Isitikinkite, kad kabeliui prie rankenos tvirtinti naudojamos

Pritvirtinkite kabelj prie kabelio kablio jsitikindami, kad palikta pakankama nejtempto kabelio dalis.

Isitikinkite, kad užlenkiant ir atlenkiant viršutines rankenas kabeliai neprispaudžiami. Nenumeskite rankenų.

2.2 Žolės rinktuvo surinkimas [B1 / B2 / B3 / B4 pav.]

1. Istumkite žolės rinktuvo rankeną i žolės rinktuvo viršuje esančias angas, kad ji tvirtai užsifiksuotų (B1 pav.).
2. Sujunkite abi žolės rinktuvo dalis, tada įstatykite liežuvėlj (B2 pav.).

3. Pradėdami nuo žolės rinktuvo galinės dalies, pritvirtinkite žolės rinktuvo gaubtą prie žolės rinktuvo naudodamiesi fiksatoriais.
   →Isitikinkite, kad visi fiksatoriali yra tinkamoje padétyje (B3 pav.).

4. Uždėkite visiškai surinkta žolės rinktuvą ant vejapjovės (B4 pav.).

a. Pakelkite apsauga.
b. Isitikinkite, kad išmetimo kreiptuvas švarus ir jame nėra žolės likučių.
c. Uždėkite visiškai surinktą žolės rinktuvą ant tam skirtų tvirtinimo taškų pjovimo agregato galinėje dalyje, kaip pavaizduota.
d. Nuleiskite apsauginj atlanka ant žolės rinktuvo viršaus.

PASTABA.

Jei žolės rinkti nenorite, vejapjovę galite naudoti be žolės rinkbuti nuleistoje padėtyje.

2.3 Pjovimo aukščio reguliavimas [C pav.]

ISPÈJIMAS!

Sužalojimo dėl besisukančių peilių pavojus.

Irenginj išjungus, peiliai dar kelias sekundes sukasi. Besisukantis peilis gali sužeisti.

→ Palaukite, kol peiliai visiškai sustos, ir tik tada reguliuokite aukšti.

Šiame gaminyje galimi penki pjovimo aukščio nustatymai.

→Sureguliuokite pjovimo aukšti perstumdami aukščio reguliavimo rankenėlę (C pav.).

PASTABA.

Daugumai veju rekomenduojamas vidutinis pjovimo aukštis.

3. NAUDOJIMAS

PAVOJINGA!

Pavojus įsipjauti peiliais.

Netyčia paleidus gamini peiliai gali sužeisti žmones.

→Palaukite, kol peiliai sustos.

→Atjunkite gaminji nuo maitinimo šaltinio.

→Reguliuodami arba transportuodami gamini mūvėkite apsaugines pirštines.

3.1 Vejapjovės paleidimas [D1/D2 pav.]

PAVOJUS! Sužeidimų pavo

Jei atleidus paleidimo svirtį gaminys nesustoja, kyla sužeidimo pavojus.

→Neapeikite saugos įtaisų ir jungiklių.
→Pavyzdžiui, nepritvirtinkite paleidimo svirties prie rankenos.
→Neatlikite jokių šiame vadove neaprašytų gaminio pakeitimų.

3.1.1 ljungimas

1. Nuspauskite paleidimo / stabdymo svirtj (D1 pav.) link rankenos.
2. Paspauskite ir laikykite saugos mygtuką (D2 pav.).
3. Atleiskite saugos mygtuka.

Svarbu!

→Prieš vėl ijungdami įsitikinkite, kad peilis nustojo suktis.
→Neatlikite greitų įjungimo ir išjungimo veiksmų.

3.1.2 Išjungimas

→Atleiskite paleidimo / stabdymo svirtj.

Žolès rinktuvo pripildymo langelis

Žolės rinktuvui prisipildžius, pro langeli bus matoma žolė.

Langelui / žolės rinktuvui prisipildžius, laikas ištuštinti žolės rinktuvą.

3.2 Kaip pjauti

1. Pradėkite pjauti vejos kraštą, esantį arčiausiai maitinimo šaltinio, kad kabelis gultų ant vejos, kurią jau nupjovėte (E pav.).
2. Augimo sezono metu pjaukite žolę du kartus per savaitę. Vejai kenkia, jei vienu kartu nupjaunama daugiau nei trečdalis jos aukščio.

NEVIRŠYKITE LEISTINOS VEJAPJOVĖS APKROVOS.

Pjaunant aukštą ir storą żolę, variklio sūkiai gali sumažėti. Tai suprasite iš pasikeitusio variklio garso. Sumažėjus variklio sūkiams, galite perkrauti vejapjovę ir ją sugadinti. Pjaudami aukštą ir storą żolę, pirmajį pjovimą atlikite pasirinkę didesnio pjovimo aukščio nustatymą; tokiu būdu sumažinsite apkrovą. Žr. „Pjovimo aukščio reguliavimas”.

4. PRIEŽIŪRA

PAVOJINGA!

Pavojus įsipjauti peiliais.

Netyčia paleidus gaminį peiliai gali sužeisti žmones.

→Palaukite, kol peiliai sustos.
→Atjunkite gaminj nuo maitinimo šaltinio.
→Atlikdami gaminio techninę priežiūrą mūvėkite apsaugines pirštines.

4.1 Techninės priežiūros rekomendacijos

Jūsų gaminys yra identifikuojamas pagal sidabrinę ir juodą gaminio klasės etiketę.

Primygtinai rekomenduojame atlikti gaminio techninės priežiūros darbus bent kas dvylika mėnesių; būtų geriausia, jei tai atliktų specialistas.

4.2 Peilio nuémimas ir uždéjimas

ISPÉJIMAS!

Dėl aštrių kraštu kyla sužeidimų rizika.

→Visada būkite atsargūs dirbdami su peiliais.
→ Mūvėkite apsaugines pirštines. Nenaudokite daugiau kaip 3 pjovimo aukščio poveržlių.
→ Poveržles galima įstalyti tik tarp peilio ir ventiliatoriaus ir NIEKADA tarp peilio ir varžto.

1. Išjunkite, palaukite, kol peiliai nustos suktis.
2. Atjunkite gamini nuo elektros tiekimo tinklo.
3. Nuimkite arba uždėkite peilius.

4.2.1 Peilio nuèmimas

1. Norėdami išsukti peilio tvirtinimo varžtą, mūvėdami pirštines tvirtai laikykite peilį ranka ir veržliarakčiu atsukite peilio tvirtinimo varžtą sukdami jį prieš laikrodžio rodyklę (F pav.).
2. Išimkite peilio tvirtinimo varžta, poveržlę ir peilj.
3. Patikrinkite, ar nėra pažeidimų, ir, jei reikia, nuvalykite.
   → Atnaujinkite metalinį peilį po 50 pjovimo valandų arba kas 2 metus, atsižvelgdami į tai, kas įvyksta anksčiau, nepaisydami esamos būklės.
   →Jei peilis įtrūkęs ar pažeistas, pakeiskite jį nauju.

4.2.2 Peilio uždėjimas

1. Uždékite peilj ant veleno, aštriuosius peilio kraštus nukreipę tolyn nuo veleno.

2. Isukite peilio tvirtinimo varžta su poveržle.

3. Mūvėdami pirštines tvirtai laikykite peilį ranka ir gerai priveržkite peilio tvirtinimo varžtą veržliarakčiu. Nepriveržkite per stipriai.

4.3 Vejapjovės valymas

PAVOJUS!

Sužeidimų pavojus!

Sužeidimu pavojus ir gaminio sugadinimo pavojus.

→Valydami gaminj nenaudokite vandens ar vandens srovës (ypač aukšto slégio vandens srovës). Taip galite sugadinti gaminj, o van- duo gali prasiskverbti i elektrinius komponentus ir sukelti koroziją ar trumpajj jungimą.
→ Nevalykite cheminėmis medžiagomis, jskaitant benziną arba tirpiklius. Kai kurios medžiagos gali pažeisti svarbias plastikines dalis.

ISPÉJIMAS!

Dėl užblokuotų ventiliacijos angų kyla gaisro pavojus

Žolės likučiai oro padavimo angose ar po pjovimo agregatu gali kelti gaisro pavoju.

→Ventiliacijos angos visada turi būti švarios.
→Gavus vejapjovę iš gamintojo, labai svarbu laikyti jrenginį švarų.

1. Atjunkite vejapjovę nuo maitinimo tinklo.
2. Pašalinkite po pjovimo agregatu prikibusią žolę šepečiu.
3. Minkštu šepetėliu pašalinkite žolės likučius iš visų oro padavimo angų, išmetimo kreiptuvo ir žolės rinktuvo.
4. Minkštu šepetėliu pašalinkite žolės likučius iš apžiūros langelio (jei jis yra).
5. Nuvalykite vejapjovės paviršių sausa šluoste.

5. SANDÉLIAVIMAS

5.1 Kaip parengti saugoti ilgesniam laikui

Gaminys turi būti laikomas vaikams nepasiekiamoje vietoje.

1. Atjunkite vejapjovę nuo maitinimo tinklo.
2. Nuvalykite vejapjovę (žr. 4. TECHNINĖ PRIEŽIŪRA).
3. Abu kabelio kabliai turi būti ant viršutinės rankenos. Suvyniokite kabelį aštuoniuke.
4. Vejapjovę laikykite sausoje, uždaroje ir neužšałančioje vietoje.

5.2 Kabelio laikymas

→ Norint tvarkingai ir saugiai laikyti elektros kabeli, ji galima suvynioti ant kabliu.

5.3 Vejapjovės laikymas

→ Laikykite vejapjovę sausoje vietoje, kur ji būtų apsaugota nuo pažeidimų.
→ Atsukite sparnuotasias rankenėles, kad galėtumėte užlenkti rankenas ant gaminio, įsitikindami, jog viršutinė rankena tinkamai atsiremia.

5.4 Pasibaigus pjovimo sezonui

1. Jei reikia, pakeiskite varžtus, veržles ar sraigtelius.
2. Kruopščiai išvalykite vejapjovę.
3. Isitikinkite, kad elektros kabelis tinkamai sudėtas ir nebus pažeistas.

6. GEDIMŲ ŠALINIMAS

PAVOJINGA!

Pavojus įsipjauti peiliais.

Netyčia paleidus gamini peiliai gali sužeisti žmones.

→Palaukite, kol peiliai sustos.

→Atjunkite gaminj nuo maitinimo šaltinio.
→Nustatydami ir šalindami gaminio gedimus mūvėkite apsaugines pirštines.

6.1 Prietaisas neveikia

1. Ar atlikta tinkama paleidimo procedura?
   →Žr. „Vejapjovės paleidimas“.
2. Ar jungtas prietaisas?
3. Patikrinkite kištuke esanti saugiklj. Jei perdegęs – pakeiskite.

6.2 Prastai surenkama žolė

1. Atjunkite nuo maitinimo tinklo.
2. Išvalykite oro padavimo įvadus, išmetimo kreiptuvą ir pjovimo agregato apačią.
3. Pasirinkite didesnio pjovimo aukščio nustatymą. Žr. „Pjovimo aukščio reguliavimas“.

6.3 Per didelė vibracija

1. Atjunkite nuo maitinimo tinklo.
2. Patikrinkite, ar tinkamai pritvirtintas peilis.
3. Jei peilis pažeistas ar susidėvėjęs, pakeiskite jį nauju.

1. Atjunkite nuo maitinimo tinklo.
2. Pjaunant aukštą żolę ar nelygu paviršių, reikėtų pasirinkti didesnio pjovimo aukščio nustatymą. Žr. „Pjovimo aukščio reguliavimas”.
3. Patikrinkite, ar ratai ir voleliai gali lengvai suktis.

PASTABA. Dél kitų gedimų kreipkitės | FLYMO klientų aptarnavimo centra. Remonto darbus gali atlikti tik FLYMO klientų aptarnavimo centro darbuotojai ar FLYMO įgalioti prekybos atstovai.

7. TECHNINIAI DUOMENYS

Vardinė galia V 1500
Elektros tinklo įtampa V (AC) 230
Elektros tinklo dažnis Hz 50
Pjovimo peilio sukimosi greitis	Aps./min.	3600
Pjovimo plotis	cm	36
Pjovimo aukščio reguliavimas	mm	20-60
Žolės rinktuvo tūris	l	30
Svoris	kg	11.8
Garso slėgio lygis L_pa^31	dB (A)	87
Neapibrėžtis k_pA	dB (A)	1,84
Garso slėgio lygis L_vAA^21 : pamatuotas / garantuotas	dB (A) 93 / 96
Rankos vibracija a_vhw^31	m/s2	2.3
Neapibrėžtis k_vhw		1.5

Matavimo procesas atitinka: 1; EN IEC 62841-4-3 2; RL 2000/14/EC / S.I. 2001 Nr. 1701

PASTABA. Nurodyta vibracijos intensyvumo reikšmė buvo išmatuota naudojant standartizuotą bandymo procedūrą ir gali būti naudojama elektriniams jrankiams palyginti. Šią vertę taip pat galima naudoti preliminarial ivertinant poveikį. Vibracijos intensyvumo reikšmė elektrinio įrankio faktinio naudojimo metu gali skirtis.

8. PRIEDAI / ATSARGINÈS DALYS

FLYMO atsarginių dalių galite įsigyti pas FLYMO prekybos atstovą arba FLYMO techninės priežiūros centre.

→ Naudokite tik originalų FLYMO peilį:

FLYMO pakaitinis peilis

Techninės priežiūros tarnybos kontaktinę informaciją rasite galiniame viršelyje ir internete:

Gaminio utilizavimas

(pagal direktyva 2012/19/ES/S.I. 2013 Nr. 3113)

Gaminio negalima šalinti kartu su įprastomis buitinémis atliekomis. Ji butina šalinti pagal vietinius aplinkosaugos reikalavimus.

SVARBU!

→ Šalinkite gamini vietiniame buitinių atliekų surinkimo ir perdirbimo punkte.
