Tuotetyyppi	Sähkökäyttöinen rotaatioleikkuri
Merkki	Flymo
Malli	SpeediMo 360VC
Leikkuuleveys	36 cm
Säädettävä leikkuukorkeus	20 – 60 mm (5 asentoa)
Keräyssäiliön tilavuus	30 litraa
Paino	11,8 kg
Nimellisteho	1500 W
Verkkojännite	230 V ~ 50 Hz
Terän pyörimisnopeus	3600 r/min
Äänenpainetaso	87 dB(A)
Akustinen tehotaso (mitattu/takuu)	93 / 96 dB(A)
Käteen/käsivarteen kohdistuva tärinä	2,3 m/s² (epävarmuus 1,5)
Terän tyyppi	Metalliterä (suositus vaihtaa 50 h tai 2 vuoden välein)
Varaosaterä	Viite 590605190 Art. FLY071
Käyttötarkoitus	Kotipuutarhojen nurmikot, kaltevuus ≤ 20°
Turvallisuus	Automaattinen pysäytys vivun vapauttamisella, roiskeilta suojaus
Virtalähde	Verkkovirta sopivalla jatkojohdolla (poikkipinta 1,5 mm² enintään 20 m, 2,5 mm² enintään 50 m)
Asennus	Säädettävä kahva kahdessa asennossa, irrotettava keräyssäiliö
Huolto	Harjapuhdistus (ei vettä), terän tarkistus

Usein kysytyt kysymykset - SpeediMo 360VC FLYMO

Kuinka käynnistää SpeediMo 360VC -ruohonleikkuri?

Paina turvapainiketta samalla kun vedät käynnistysvipua kohti kahvaa, ja vapauta sitten painike. Terä alkaa pyöriä. Pysäyttääksesi vapauta vipu.

Kuinka säätää leikkuukorkeus?

Käytä korkeudensäätökahvaa valitaksesi yksi viidestä asennosta (20–60 mm). Odota, että terä on täysin pysähtynyt ennen säätöä.

Mitä tehdä, jos leikkuri ei käynnisty?

Tarkista, että käynnistysmenettely on oikea. Tarkista sulake pistotulpasta ja vaihda tarvittaessa. Varmista, että laite on kytketty ja pistorasia toimii.

Kuinka puhdistaa leikkuri?

Irrota leikkuri pistorasiasta ja odota terän täydellistä pysähtymistä. Käytä pehmeää harjaa poistaaksesi ruohoa kotelon alta, ilma-aukoista ja kourusta. Älä koskaan käytä vettä tai korkeapainesuihkua.

Milloin terä on vaihdettava?

Vaihda terä 50 leikkauskäyttötunnin välein tai 2 vuoden välein sen mukaan, kumpi täyttyy ensin. Vaihda se heti, jos se on haljennut, vaurioitunut tai tylsynyt.

Kuinka säilyttää leikkuri käytön jälkeen?

Puhdista leikkuri huolellisesti, kiedo johto kahdeksikkoon koukkujen ympärille, taita kahvat irrotettuasi siipiruuveja. Säilytä kuivassa, suljetussa ja pakkaselta suojatussa paikassa.

Mitä jatkojohtoa käyttää tämän leikkurin kanssa?

Käytä ulkokäyttöön sopivaa jatkojohtoa, jonka poikkipinta on sopiva: 1,5 mm² enintään 20 m, 2,5 mm² 20–50 m. Johdon on oltava hyvässä kunnossa.

Mitä tehdä, jos ruohon keruu on huonoa?

Irrota leikkuri pistorasiasta ja puhdista poistokouru ja kotelon alapuoli. Lisää leikkuukorkeutta. Tarkista, että terä on oikein asennettu ja hyvässä kunnossa.

Voiko leikkuria käyttää rinteillä?

Kyllä, mutta ei yli 20° kaltevuudessa. Leikkaa sivuttain (älä koskaan nouse tai laske) tasapainon säilyttämiseksi. Ole varovainen suunnanvaihdoissa.

Kuinka vaihtaa leikkurin terä?

Irrota virtajohto ja käytä suojakäsineitä. Pidä terää tukevasti ja löysää mutteria vastapäivään. Poista terä, asenna uusi siten, että terävät reunat ovat vastakkaisia akseliin nähden, ja kiristä mutteri tiukasti, mutta älä liian kovaa.

KÄYTTÖOHJE SpeediMo 360VC FLYMO

fi Käyttöohje 39 Sähköruohonleikkuri

hr Upute za uporabu 43 Električna rotacijska kosilica

fi Sähköruohonleikkuri

Alkuperäiset ohjeet.

1.	TURVALLISUUS	39
2.	KOKOONPANO	41
3.	KÄYTTÖ	41
4.	HUOLTO	42
5.	SÄILYTYS	42
6.	VIANMÄÄRITYS	42
7.	TEKNISET TIEDOT	42
8.	LISÄVARUSTEET/VARAOSAT	43
9.	HUOLTOPALVELU	43
10.	HÄVITTÄMINEN	43

Yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen, sensorinen tai henkinen toimintakyky on alentunut tai joilla ei ole riittävää kokemusta tai taitoja tuotteen käyttöön, saavat käyttää tuotetta valvonnan alaisina tai mikäli ei ovat saaneet ohjausta tai ohjeita tuotteen turvallisesta käytöstä ja ymmärtävät sihen liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa tehdä tuotteen puhdistusta eikä käyttäjan tehtäviin kuuluvaa huoltoa ilman valvontaa. Tuotteen käyttöä ei suositella alle 16-vuotaille.

1. TURVALLISUUS

1.1 Tuotteen symbolit

→ Lue käyttöohje.

VAROITUS!

→ Varo sinkoutuvia osia – pidä sivulliset etäällä.

VAROITUS!

→ Pidä virtajohto etäällä teristä (ei koske johdottomia leikkureita).

VAROITUS!

→ Pidä kätesi ja jalkasi poissa terien läheisyydestä.

VAROITUS!

Irota verkkopistoke ennen huoltoa tai virtajohdon vaurioituessa (ei koske johdottomia leikkureita).

VAROITUS!

→ Irrota akku ennen huoltotoimenpiteitä.

VAROITUS!

→ Irrota lukituslaite ennen huoltotoimenpiteitä (ei koske johdottomia ruohonleikkureta, joissa ei ole lukituslaitetta).

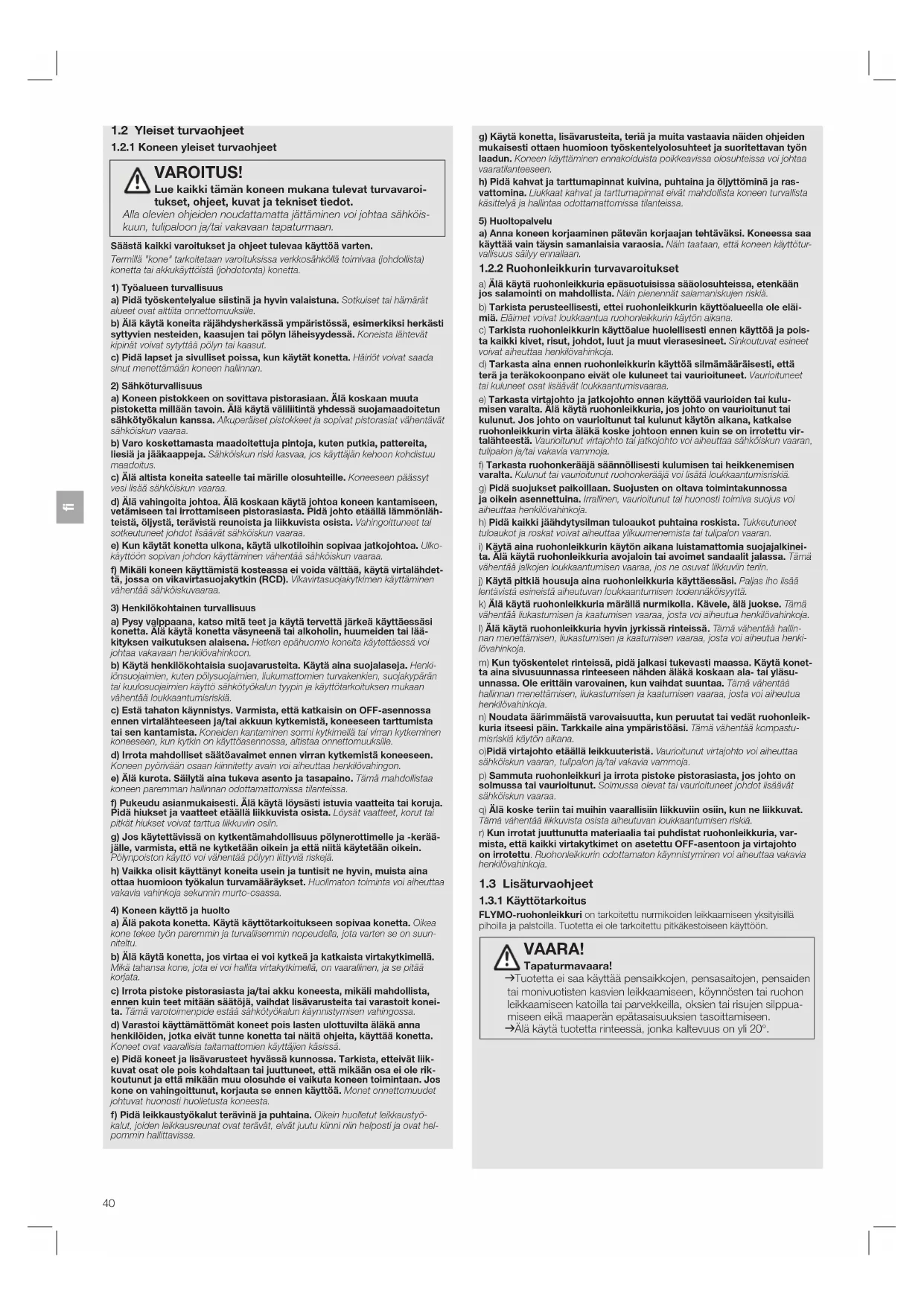

1.2 Yleiset turvaohjeet

1.2.1 Koneen yleiset turvaohjeet

VAROITUS!

Lue kaikki tämän koneen mukana tulevat turvavaroi-tukset, ohjeet, kuvat ja tekniset tiedot.

Alla olevien ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan tapaturmaan.

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

Termillä "kone" tarkoitetaan varoituksissa verkkosähköllä toimivaa (johdollista) konetta tai akkukäyttöistä (johdotonta) konetta.

1) Työalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Sotkuiset tai hämärät aluest ovat alttilta onnettomuuksille.

b) Älä käytä koneïta räjähdysherkässä ympäristössä, esimerkiksi herkästi syttyvien nesteiden, kaasujen tai pölyn läheisyydessä. Koneista lähtevät kipinät voivat sytyttää pölyn tai kaasut.

c) Pidä lapset ja sivulliset poissa, kun käytät konetta. Häiriöt voivat saada sinut menettämään koneen hallinnan.

2) Sähköturvallisuus

a) Koneen pistokkeen on sovittava pistoraslaan. Älä koskaan muuta pistoketta millään tavoin. Älä käytä vällilitintä yhdessä suojamaadoitetun sähkötyökalun kanssa. Älkuperäiset pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

b) Varo koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, llesiä ja jääkaappeja. Sähköiskun riski kasvaa, jos käyttäjän kehoon kohdistuu maadoitus.

c) Älä altista koneita sateelle tai märille olosuhteille. Koneeseen päässyt vesi lisää sähköiskun vaaraa.

d) Älä vahingoita johtoa. Älä koskaan käytä johtoa koneen kantamiseen, vetämiseen tai irrottamiseen pistorasiasta. Pidä johto etäällä lämmönlähteistä, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.

e) Kun käytät konetta ulkona, käytä ulkotiloihin sopivaa jatkojohtoa. Ulko-käyttöön sopivan johdon käyttäminen vähentää sähköiskun vaaraa.

f) Mikäli koneen käyttämistä kosteassa ei voida välttää, käytä virtalähdetä, jossa on vikavirtasuojakytkin (RCD). Vikavirtasuojakytkimen käyttäminen vähontää sähköiskuvaaraa.

3) Henkilökohtainen turvallisuus

a) Pysy valppaana, katso mitä teet ja käytä tervettä järkeä käyttäessäsi konetta. Älä käytä konetta väsyneenä tai alkoholin, huumeiden tai lää-kityksen vaikutuksen alaisena. Høtken epähuomio koneita käytettäessä voi johtaa vakavaan henkilövahinkoon.

b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilönsuojaimien, kuten pölysuojaimien, liukumattomien turvakenkien, suojakypärän tai kuulosuojaimien käyttö sähkötyökalun tyypin ja käyttötarkoituksen mukaan vähentää loukkaantumisriskiä.

c) Estä tahaton käynnistys. Varmista, että katkaisin on OFF-asennossa ennen virtalähteeseen ja/tai akkuun kytkemistä, koneeseen tart tumista tai sen kantamista. Koneiden kantaminen sormi kytkimellä tai viran kytkeminen koneeseen, kun kytkin on käyttöasennossa, altistaa onnettomuksille.

d) Irrota mahdolliset säätöavaimet ennen virran kytkemistä koneeseen. Koneen pyönivään osaan kiinnitetty avain voi aihouttaa honkilövahingon.

e) Älä kurota. Säilytä aina tukeva asento ja tasapaino. Tämä mahdollistaa koneen paremman hallinnan odottamattomissa tilanteissa.

f) Pukeudu asianmukaisesti. Älä käytä löysästi istuvia vaatteita tai koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin oslin.

g) Jos käytettävissä on kytkentämahdollisuus pölynerottimelle ja -kerääjälle, varmista, että ne kytketään oikein ja että niitä käytetään oikein. Pölynpoiston käyttö voi vähentää pölynn littyviä riskejä.

h) Vaikka olisit käyttänyt koneita usein ja tuntisit ne hyvin, muista aina ottaa huomioon työkalun turvamääräykset. Huolimaton toiminta voi aihsuttaa vakavia vahinkoja sekunnin murto-osassa.

4) Koneen käyttö ja huolto

a) Älä pakota konetta. Käytä käyttötarkoitukseen sopivaa konetta. Oikea kone tekee työn paremmin ja turvallisemmin nopeudella, jota varten se on suunniteltu.

b) Älä käytä konetta, jos virtaa ei voi kytkeä ja katkaista virtakytkimellä. Mikä tahansa kone, jota ei voi hallita virtakytkimellä, on vaarallinen, ja se pitää korjata.

c) Irrota pistoke pistorasiasta ja/tai akku koneesta, mikäli mahdollista, ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai varastoit koneita. Tämä varotoimenpide estää sähkötyökalun käynnistymisen vahingossa.

d) Varastoi käyttämättömät koneet pois lasten ulottuvilta äläkä anna henkilöiden, jotka eivät tunne konetta tai näitä ohjeita, käyttää konetta. Koneet ovat vaarallisia taitamattomien käyttäjen käsissä.

e) Pidä koneet ja lisävarusteet hyvässä kunnossa. Tarkista, ettelvät liik- kuvat osat ole pois kohdaltaan tai juuttuneet, että mikään osa ei ole rikkoutunut ja että mikään muu olosuhde ei vaikuta koneen toimintaan. Jos kone on vahingoittunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletusta koneesta.

f) Pidä leikkaustyökalut terävinä ja puhtalna. Oikein huolletut leikkaustyökalut, joiden loikkausreunat ovat terävät, eivät juutu kiinni niin helposti ja ovat helpommin hallittavissa.

g) Käytä konetta, lisävarusteita, teriä ja muita vastaavia näiden ohjeiden mukaisesti ottaan huomioon työskentelyolosuhteet ja suoritettavan työn laadun. Koneen käyttäminen ennakoiduista poikkeavissa olosuhteissa voi johtaa vaaratilantõoseon.

h) Pidä kahvat ja tarttumapinnat kuivina, puhtaina ja öljyttöminä ja rasvattomina. Liukkaat kahvat ja tarttumapinnat eivät mahdollista koneen turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

5) Huoltopalvelu

a) Anna koneen korjaaminen pätevän korjaajan tehtäväksi. Koneessa saa käyttää vain täysin samanlaisia varaosia. Näin taataan, että koneen käyttöturvallisuus säilyy ennallaan.

1.2.2 Ruohonleikkurin turvavaroitukset

a) Älä käytä ruohonleikkuria epäsuotuisissa sääolosuhteissa, etenkään jos salamointi on mahdollista. Näin pienennät salamaniskujen riskiä.

b) Tarkista perusteellisesti, ettei ruohonleikkurin käyttöalueella ole eläimiä. Eläimet voivat loukkaantua ruohonleikkurin käytön aikana.

c) Tarkista ruohonleikkurin käyttöalue huolellisesti ennen käyttöä ja pois-ta kaikki kivet, risut, johdot, luut ja muut vierasesineet. Sinkoutuvat esineet volvat aiheuttaa henkilövahinkoja.

d) Tarkasta aina ennen ruohonleikkurin käyttöä silmämääräisesti, että terä ja teräkokoonpano eivät ole kuluneet tai vaurioituneet. Vaurioituneet tai kuluneet osat lisäävät loukkaantumisvaaraa.

e) Tarkasta virtajohto ja jatkojohto ennen käyttöä vaurioiden tai kulumisen varalta. Älä käytä ruohonleikkuria, jo hohto von vaurioitunut tai kulunut. Jos johto von vaurioitunut tai kulunut käytön aikana, katkaise ruohonleikkurin virta älääk koske johtoon ennen kuin se on irrotettu virtalähteestä. Vaurioitunut virtajohto tai jatkojohto voi aiheuttaa sähköiskun vaaran, tulipalon ja/tai vakavia vammajoa.

f) Tarkasta ruohonkerääjä säännöllisesti kulumisen tai heikkenemisen varalta. Kulunut tai vaurioitunut ruohonkerääjä voi lisätä loukkaantumisriskiä.

g) Pidä suojukset paikoillaan. Suojusten on oltava toimintakunnossa ja oikein asennettuina. Irrallinen, vaurioitunut tai huonosti toimiva suojus voi aiheuttaa henkilövahinkoja.

hj Pidä kaikki jäähdytysilman tuloaukot puhtaina roskista. Tukkoutunset tuloaukot ja roskat voivat aiheuttaa ylikuumenemista tai tulipalon vaaran.

i) Käytä aina ruohonleikkurin käytön aikana luistamattomia suojajalkineita. Älä käytä ruohonleikkuria avojaloin tai avoimet sandaalit jalassa. Tämä vähentää jaikojen loukkaantumisen vaaraa, jos ne osuvat liikkuviin teriin.

) Käytä pitkiä housuja aina ruohonleikkuria käyttäessäsi. Paljas iho lisää lentävistä osineistä aiheutuvan loukkaantumisen todennäköisyyttä.

k) Älä käytä ruohonleikkuria märällä nurmikolla. Kävele, älä juokse. Tämä vähentää liukastumisen ja kaatumisen vaaraa, josta voi aiheutua henkilövahinkoja.

I) Älä käytä ruohonleikkurla hyvlin jyrkissä rintelissä. Tämä vähentää hallinnan menettämisen, liukastumisen ja kaatumisen vaaraa, josta voi aiheutua henkilövahinkoja.

m) Kun työskentelet rinteissä, pidä jalkasi tukevasti maassa. Käytä konetta aina sivusuunnassa rinteeseen nähdenäläkä koskaan ala-tai yläsu-unnassa. Ole erittäin varovainen, kun vaihdat suuntaa. Tämä vähontää hallinnan menettämisen, liukastumisen ja kaatumisen vaaraa, josta voi aiheutua henkilövahinkoja.

n) Noudata äärimmäistä varovaisuutta, kun peruutat tai vedät ruohonleik-kuria itseesi pääin. Tarkkaile aina ympäristöäsi. Tämä vähentää kompastu-misriskiä käytön aikana.

o)Pidä virtajohto etäällä leikkuuteristä. Vaurioitunut virtajohto voi aiheuttaa sähköiskun vaaran, tulipalon ja/tai vakavia vammoja.

p) Sammuta ruohonleikkuri ja irrota pistoke pistorasiasta, jos johto on solmussa tai vaurioitunut. Solmussa olevat tai vaurioituneet johdot lisäävät sähköiskun vaaraa.

q) Älä koske teriin tai muihin vaarallisiin liikkuviiin osiin, kun ne liikkuvat. Tämä vähentää liikkuvista osista aiheutuvan loukkaantumisen riskiä.

r) Kun irrotat juuttunutta materiaalia tai puhdistat ruohonleikkuria, var-mista, että kaikki virtakytkimet on asetettu OFF-asentoon ja virtajohto on irrotettu. Ruohonleikkurin odottamaton käynnistyminen voi aiheuttaa vakavia henkilövahinkoja.

1.3 Lisäturvaohjeet

1.3.1 Käyttötarkoitus

FLYMO-ruohonleikkuri on tarkoitettu nurmikoiden leikkaamiseen yksityisillä pihoilla ja palstoilla. Tuotetta ei ole tarkoitettu pitkäkestoiseen käyttöön.

VAARA!

Tapaturmavaara!

→Tuotetta ei saa käyttää pensaikkojen, pensasaitojen, pensaiden tai monivuotisten kasvien leikkaamiseen, köynnösten tai ruohon leikkaamiseen katoilla tai parvekkeilla, oksien tai risujen silppuamiseen eikä maaperän epätasaisuuksien tasoittamiseen.

→Älä käytä tuotetta rinteessä, jonka kaltevuus on yli 20°.

1.3.2 Muut sähköturvaohjeet

VAARA!

Sydänkohtauksen vaara!

Tuote muodostaa käytön aikana sähkömagneettisen kentän. Kenttä voi vaikuttaa aktiivisten tai passiivisten lääketieteellisten implanttien (esimerkiksi sydämentahdistimet) toimintaan ja aiheuttaa vakavia tai kuolemaan johtavia vammoja.

→Keskustele lääkärin ja implantin valmistajan kanssa ennen tämän tuotteen käyttöä.

→Irrota pistoke, kun tuote ei ole käytössä.

Kaapelit

Jos käytät jatkojohtoja, niiden on oltava poikkipinta-alaltaan alla olevassa taulukossa esitetyn mukaisia:

Jännite Johdon pituus Läpimitta

220–240 V / 50 Hz Enintään 20 m 1,5 mm²

220–240 V / 50 Hz 20–50 m 2,5 mm²

1. Virtajohtoja ja jatkojohtoja saa paikallisesta valtuutetusta huoltopisteestä.

2. Käytä ainoastaan nimenomaan ulkokäyttöön suunniteltuja jatkojohtoja, jotka täytävät jonkin seuraavista määrityksistä:

- tavallinen kumi (60245 IEC 53), tavallinen PVC (60227 IEC 53) tai - tavallinen PCP (60245 IEC 57).

1. Jos liitosjohto on vahingoittunut, se tulee vaihdattaa valmistajalla, valtuutetussa huoltolikkeessä tai vastaavalla pätevällä henkilöllä, jotta vältytään vaaratilanteilta.

1.3.3 Muut henkilöturvaohjeet

VAARA!

Tukehtumisvaara!

Pienet osat voivat joutua nieluun.

→Pidä pienet lapset kaukana kokoamisen aikana.

→ Pysäytä kone, irrota verkkopistoke ja odota, että kaikki liikkuvat osat pysähtyvät kokonaan.

Jos kone osuu vieraaseen esineeseen:

→ Tarkasta, näkyykö koneessa vaurioita, ja korjaa se ennen kuin käynnistät sen ja käytät sitä uudelleen.

Jos kone alkaa täristä epätavallisen voimakkaasti:

→ Tarkasta, näkyykö koneessa vaurioita. Vaihda tai korjaa vahingoittuneet osat. Tarkasta, onko koneessa löysällä olevia osia ja kiristä ne.

→ Tarkista ennen leikkuuta, näkyykö leikattavalla alueella pilossa olevia esineitä, kuten oksia, ja poista ne. Tämä vähentää leikkuulaitteen jumiutum sen riskiä.

→ Pysäytä leikkuulaite, jos konetta täytyy kallistaa kuljetettaessa sitä muun kuin ruohopinnan yli ja kuljetettaessa konetta leikkuualueelle ja leikkuualueelta.

→Älä kallista konetta moottorin ollessa käynnissä.

→Tyhjennä ruchonkerääjä ennen varastointia.

→Suositus: Puhdista ja huolla kone ennen varastointia.

→ Huolla kone säännöllisesti. Tämä pidentää koneen elinikää.

→ Käytä vain FLYMOn hyväksymiä varaosia. Sopimattomat varaosat voivat aiheuttaa vammoja tai vaurioittaa konetta.

→ Älä muokkaa turvakomponentteja. Turvakomponenttien muokkaaminen lisää loukkaantumisriskiä.

→ Ole varovainen, kun teet koneeseen säätöjä. Näin voit estää sormia jaämäs tä liikkuvan leikkuulaitteen ja koneen kiinteiden osien väliin.

→Anna koneen jäähtyä aina ennen varastointia.

→ Kun huollat leikkuutyökalua, huomaa, että se voi liikkua sammuttamisen jälkeenkin.

→Suositus: Käytä kuulosuojaimia.

→Liukastumisvaara:

märällä nurmikolla

ivrkissä rinteissä

kuljetuksen aikana.

→Älä ylikuormita leikkuria.

→Ole varovainen, kun kuljet taaksepäin.

2. KOKOONPANO

VAARA!

Terä aiheuttaa viiltovamman riskin.

Jos tuote käynnistyy vahingossa, terät voivat vahingoittaa ihmisiä.

→Odota, kunnes terä pysähtyy.

→Irrota kone virtalähteestä.

→Käytä suojakäsineitä, kun kokoat tuotetta.

2.1 Kahvan kokoaminen (kuva A1/A2):

1. Aseta tukivarsi leikkuulaitteen reikiin.

→Kiinnitä nupilla (kuva A1).

1. Kiinnitä kädensija tukivarteen nupilla (kuva A2).

Kädensijan korkeutta voi säätää. Kädensijan voi kiinnittää kohtaan I tai II (kuva A2).

HUOMAUTUS: Kiinnitä johto sen kiinnittimillä kädensijaan ja alavar- teen.

Ripusta johto johtokoukkuun niin, että löysää on tarpeeksi.

Varmista, ettei johto jää puristuksiin kädensijaa taitettaessa. Älä pudota kädensijaa tai tukivartta.

2.2 Ruohonkerääjän kokoaminen (kuva B1/B2/B3/B4):

1. Paina ruohonkerääjän kahva kiinni kannen reikiin; kahvan kiinnittymisestä kuuluu napsahdus (kuva B1).

2. Liitä ruohonkerääjän pohjan puolikkaat toisiinsa ja asenna sitten kieleke (kuva B2).

3. Kiinnitä ruohonkerääjän kansi pohjaan kiinnikkeillä, aloita takaosasta. →Varmista, että kiinnikkeet osuvat kohdilleen (kuva B3).

4. Kiinnitä kokonainen ruohonkerääjä leikkuriin (kuva B4).

a. Nosta suojusta.
b. Varmista, että ulosheittoputki on puhdas.
c. Kiinnitä kokonainen ruohonkerääjä leikkuulaitteen takaosan kiinnitys- kohtiin kuvan mukaisesti.
d. Laske turvaläppä ruohonkerääjän päälle.

HUOMAUTUS: Jos et halua kerätä ruchoa, voit käyttää leikkuria ilman ruohonkerääjää. Tällöin suojus on pidettävä ala-asennossa.

2.3 Leikkuukorkeuden säätäminen (kuva C):

VAROITUS!

Pyörivien terien aiheuttama loukkaantumisvaara.

Terät pyörivät vielä hetken koneen sammuttua. Pyörivät terät voivat aiheuttaa vammoja.

→Odota, kunnes terä pysähtyy, ennen kuin säädät korkeutta.

Tässä tuotteessa leikkuukorkeuksia on viisi.

→Leikkuukorkeutta säädetään korkeuden säätövivulla (kuva C).

HUOMAUTUS: Useimmille nurmikoille suositellaan keskimmäistä korkeutta.

3. KÄYTTÖ

VAARA!

Terä aiheuttaa viiltovamman riskin.

Jos tuote käynnistyy vahingossa, terät voivat vahingoittaa ihmisiä.

→Odota, kunnes terä pysähtyy.

→Irrota kone virtalähteestä.

→Käytä suojakäsineitä, kun säädät tai kuljetat tuotetta.

3.1 Ruohonleikkurin käynnistäminen (kuva D1/D2):

VAARA!

Tapaturmavaara

Tapaturmavaara, jos tuote ei pysähdy, kun käynnistysvipu vapautetaan.

→Älä ohita turvalaitteita tai -kytkimiä.

→Älä esimerkiksi kiinnitä käynnistysvipua kahvaan.

→Älä tee tuotteeseen mitään muutoksia, joita ei ole kuvattu tässä

käyttöoppaassa.

3.1.1 Käynnistäminen

1. Vedä käynnistys- ja pysäytyskahvaa (kuva D1) kädensijaa kohti.

2. Pidä käynnistyksenestopainiketta pohjassa (kuva D2).

3. Vapauta painike.

Tärkeää!

→Varmista, että terä on pysähtynyt ennen kuin käynnistät koneen uudelleen.

→Älä kytke konetta nopeasti päälle ja pois.

3.1.2 Sammutaminen

→Vapauta käynnistys- ja pysäytyskahva.

Täyden ruohonkerääjän ikkuna:

Ruohonkerääjän täyttyessä ruoho tulee näkyviin tarkastusikkunaan.

Ruohonkerääjä on tyhjennettävä, kun ikkuna on täynnä.

3.2 Ruohonleikkurilla leikkaaminen:

1. Aloita leikkaaminen nurmikon siltä sivulta, joka on lähinnä sähkönsyöttöä, jotta johto asettuu nurmikon leikatulle alueelle (kuva E).

2. Leikkaa nurmi kahdesti viikossa kasvukauden aikana. Nurmikko kärsii, jos sen pituudesta leikataan kerralla yli kolmannes.

ÄLÄ YLIKUORMITA RUOHONLEIKKURIA.

Pitkän ja tiheän nurmen leikkaaminen voi laskea moottorin käyntinopeutta. Tämän erottaa moottorin äänestä. Moottorin nopeuden lasku voi olla merkki koneelle haitallisesta ylikuormittumisesta. Leikkaa pitkä nurmi ensin korkeammalla leikkuukorkeuden asetuksella, jotta kone ei kuormitu liikaa. Katso kohta Leikkuukorkeuden säätäminen.

4. HUOLTO

VAARA!

Terä aiheuttaa viiltovamman riskin.

Jos tuote käynnistyy vahingossa, terät voivat vahingoittaa ihmisiä.

→Odota, kunnes terä pysähtyy.
→Irrota kone virtalähteestä.
→Käytä suojakäsineitä, kun huollat tuotetta.

4.1 Huoltosuositukset

Tuotteessa on hopean värinen ja musta arvokilpi.

Suosittelemme, että tuote huolletaan vähintään 12 kuukauden välein ja mieluiten ammattilaisen toimesta.

4.2 Terän irrottaminen ja asentaminen:

VAROITUS!

Terävien reunojen aiheuttama loukkaantumisvaara.

→Käsittele terää aina varovasti.
→Käytä suojakäsineitä. Käytä korkeintaan kolmea leikkuukorkeuden välikappaletta.
→ Välikappaleet on asennettava terän ja puhaltimen väliin, EI KOS-KAAN terän ja pultin väliin.

1. Sammuta tuote ja odota, kunnes terä on lakannut pyörimästä.
2. Irrota tuote sähkönsyötöstä.
3. Irrota terä tai asenna se paikalleen.

4.2.1 Terän irrottaminen:

1. Irrota teräpultti kiertämällä sitä kiinto- tai lenkkiavaimella vastapäivään (kuva F) samalla, kun pidät toisella kädellä terää paikoillaan. Käytä suojakäsineitä.
2. Irrota teräpultti, aluslevy ja terä.
3. Tarkasta osien kunto ja puhdista osat tarvittaessa.
   → Vaihda metalliterä uuteen sen kunnosta riippumatta joko 50 leikkuutunnin tai kahden vuoden jälkeen sen mukaan, kumpi raja täyttyy ensin.

→Vaihda murtunut tai vaurioitunut terä uuteen.

4.2.2 Terän kiinnittäminen:

1. Kiinnitä terä akseliin niin, että terän terävä puoli osoittaa akselista poi-späin.
2. Kiinnitä teräpultti aluslevyn ja terän läpi.
3. Kiristä teräpultti kiinto- tai lenkkiavaimella samalla, kun pidät toisella kädellä terää paikoillaan. Käytä suojakäsineitä. Älä ylikiristä.

4.3 Ruohonleikkurin puhdistaminen

VAARA!

Tapaturmavaara!

Tapaturmien vaara ja tuotteen vahingoittumisen vaara.

→Älä käytä tuotteen puhdistamiseen vettä tai vesisuihkua (etenkään korkeapaineista vesisuihkua). Tämä voi vahingoittaa tuotetta tai päästää vettä sähköosiin ja aiheuttaa korroosiota tai oikosulkuja.
→ Älä käytä puhdistamiseen bensiiniä, liuottimia tai muita kemikaaleja. Ne voivat tuhota tärkeitä muoviosia.

VAROITUS!

Tukkeutuneiden ilma-aukkojen aiheuttama palovaara

Ilmanottoaukkoihin tai leikkuulaitteen alaosaan jääneet ruohotupot voi- vat aiheuttaa tulipalon vaaran.

→Ilma-aukot on aina pidettävä puhtaana.
→Koneen omistajana sinun on tärkeää pitää se puhtaana.

1. Irrota kone sähkönsyötöstä.
2. Harjaa ruoho pois leikkuulaitteen alaosasta.
3. Harjaa ruoho pois ilmanottoaukoista, ulosheittoputkesta ja ruohonkerääjästä pehmeällä harjalla.
4. Harjaa ruoho tarkastusikkunasta (jos sellainen on) pehmeällä harjalla.
5. Pyyhi ruohonleikkurin ulkopinta kuivalla liinalla.

5. SÄILYTYS

5.1 Säilytykseen siirtäminen

Tuote on säilytettävä lasten ulottumattomissa.

1. Irrota leikkuri verkkovirrasta.
2. Puhdista leikkuri (katso kohta 4. HUOLTO).
3. Johtokoukkujen on oltava kädensijassa. Kierrä johto kahdeksikon muotoiseksi.
4. Säilytä ruohonleikkuria kuivassa ja suljetussa paikassa pakkaselta suojattuna.

5.2 Johdon säilyttäminen:

→ Johdon voi kääriä johtokoukkuihin, jotta se on helpompi ja turvallisempi säilyttää.

5.3 Ruohonleikkurin säilyttäminen:

→ Säilytä ruohonleikkuria kuivassa paikassa ja suojaa se vahingoittumiselta.
→ Voit taittaa kädensijan ja varret laitteen päälle löysäämällä nuppeja. Varmista, että kädensija on tuettu.

5.4 Leikkuukauden lopuksi:

1. Vaihda vaihdon tarpeessa olevat pultit, mutterit ja ruuvit.
2. Puhdista ruohonleikkuri läpikotaisin.
3. Säilytä sähköjohtoa niin, ettei se pääse vahingoittumaan.

6. VIANMÄÄRITYS

VAARA!

Terä aiheuttaa viiltovamman riskin.

Jos tuote käynnistyy vahingossa, terät voivat vahingoittaa ihmisiä.

→Odota, kunnes terä pysähtyy.
→Irrota kone virtalähteestä.
→Käytä suojakäsineitä, kun teet tuotteelle vianmääritystä.

6.1 Tuote ei toimi:

1. Onko tuote käynnistetty ohjeen mukaisesti?
   →Katso kohta Ruohonleikkurin käynnistäminen.
2. Onko virta kytketty?
3. Tarkista pistokkeen sulake. Vaihda sulake, jos se on palanut.

6.2 Heikko ruohonkeruu:

1. Irrota kone sähkönsyötöstä.
2. Puhdista ilmanottoaukkojen ulkopuoli, ulosheittoputki ja leikkuulaitteen alapuoli.
3. Nosta leikkuukorkeutta. Katso kohta Leikkuukorkeuden säätäminen.

6.3 Kovaa tärinää:

1. Irrota kone sähkönsyötöstä.
2. Tarkista, että terä on kiinnitetty oikein.
3. Jos terä on vaurioitunut tai kulunut, vaihda se uuteen.

6.4 Ruohonleikkuri on raskas työntää:

1. Irrota kone sähkönsyötöstä.
2. Leikkuukorkeutta tulee nostaa, jos koneella leikataan pitkää ruohoa tai epätasaisessa maastossa. Katso kohta Leikkuukorkeuden säätäminen.
3. Tarkista, että pyörät ja rullat pääsevät pyörimään vapaasti.

HUOMAUTUS: Mikäli kyseessä on jokin muu toimintahäiriö, ota yhteys FLYMO-huoltoon. Korjauksia saavat tehdä vain FLYMO-huoltollikkeet tai FLYMOn hyväksymät jälleenmyyjät.

7. TEKNISET TIEDOT

Sähkökäyttöinen ruohonleikkuri Yksikkö Value Speedi-Mo 360VC 9676633-xx

Nimellisteho W 1 500
Verkkojännite V (AC) 230
Verkkotaajuus	Hz	50
Leikkuuterän pyörimisnopeus	r/min	3 600
Leikkuuleveys	cm	36
Leikkuukorkeuden säätö mm	20–60
Keruulaatikon tilavuus	l	30
Palno	kg	11,8

Sähkökäyttöinen ruohonleikkuri Yksikkö Value Speedi-Mo 360VC 9676633-xx

Äänenpainetaso L_pA^1)	dB(A)	87
Epävarmuus k_pA	dB(A)	1,84
Äänentehotaso L_nA^2) :mitattu/taattu
	dB(A) 93/96
Käsien/käsivarsien tärinä a_vtra^1)	m/s ^2	2,3
Epävarmuus k_vtra		1,5

Millausprosessi seuraavien mukainen: 1) IEC 62841-4-3 2) RL 2000/14/EY / S.I. 2001 No.1701

HUOMAUTUS: Ilmoitettu tärinäpäästöarvo mitattlin määräysten mukaisella tarkastusmenetelmällä ja sitä voidaan käyttää vertailussa muiden sähkötyökalujen kanssa. Tätä arvoa voidaan käyttää myös aitistumisen alustavaan arviointiin. Tärinäarvo voi vaihdella sähkötyökalun käytön alkana.

8. LISÄVARUSTEET/VARAOSAT

FLYMO-varaosia on saatavana FLYMO-jälleenmyyjältä tai FLYMO-huollos-ta.

→Käytä vain alkuperäistä FLYMO-terää:

FLYMO-varaterä Tylsän terän tilalle. Osanro: 590605190

Art. FLY071

9. HUOLTOPALVELU

Huoltopalvelumme nykyiset yhteystiedot ovat takasivulla ja verkossa:

Tuotteen hävittäminen

(direktiivin 2012/19/EU / S.I. 2013 nro 3113 mukaisesti)

Tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Se on hävitettävä voimassa olevien paikallisten ympäristönsuojelumääräysten mukaisesti.

TÄRKEÄÄ!

→Hävitä tuote paikallisen kierrätyskeskuksen kautta.

Skirtas atšipusiam peiliui pakeisti.
