Tipo de produto	Cortador rotativo elétrico
Marca	Flymo
Modelo	SpeediMo 360VC
Largura de corte	36 cm
Altura de corte ajustável	20 – 60 mm (5 posições)
Volume do saco coletor	30 litros
Peso	11,8 kg
Potência nominal	1500 W
Tensão da rede	230 V ~ 50 Hz
Velocidade de rotação da lâmina	3600 rpm
Nível de pressão sonora	87 dB(A)
Nível de potência acústica (medido/garantido)	93 / 96 dB(A)
Vibrações mão/braço	2,3 m/s² (incerteza 1,5)
Tipo de lâmina	Lâmina metálica (substituição recomendada 50 h ou 2 anos)
Peça de reposição da lâmina	Ref. 590605190 Art. FLY071
Utilização prevista	Relvados de jardins familiares, inclinações ≤ 20°
Segurança	Paragem automática ao soltar a alavanca, proteção contra projeções
Alimentação	Rede com extensão adequada (secção 1,5 mm² até 20 m, 2,5 mm² até 50 m)
Montagem	Punho ajustável em duas posições, saco coletor amovível
Manutenção	Limpeza com escova (sem água), verificação da lâmina

Perguntas frequentes - SpeediMo 360VC FLYMO

Como iniciar o cortador SpeediMo 360VC ?

Pressione o botão de segurança enquanto puxa a alavanca de arranque para o punho, depois solte o botão. A lâmina começa a girar. Para parar, solte a alavanca.

Como ajustar a altura de corte ?

Utilize o punho de ajuste de altura para selecionar uma das 5 posições (de 20 a 60 mm). Aguarde que a lâmina pare completamente antes de ajustar.

O que fazer se o cortador não ligar ?

Verifique se o procedimento de arranque está correto. Verifique o fusível na ficha e substitua-o se necessário. Certifique-se de que o aparelho está ligado e que a tomada funciona.

Como limpar o cortador ?

Desligue o cortador e aguarde a paragem completa da lâmina. Use uma escova macia para remover a relva debaixo da carcaça, nas entradas de ar e na calha. Nunca use água nem jato de alta pressão.

Quando deve substituir a lâmina ?

Substitua a lâmina a cada 50 horas de corte ou a cada 2 anos, conforme o que ocorrer primeiro. Substitua-a imediatamente se estiver rachada, danificada ou cega.

Como guardar o cortador após uso ?

Limpe cuidadosamente o cortador, enrole o cabo em 8 à volta dos ganchos, dobre os punhos depois de afrouxar os parafusos de borboleta. Guarde num local seco, fechado e protegido do gelo.

Qual extensão usar com este cortador ?

Use uma extensão exterior de secção adequada: 1,5 mm² para comprimento até 20 m, 2,5 mm² para 20 a 50 m. O cabo deve estar em bom estado.

O que fazer se a recolha de relva for fraca ?

Desligue o cortador e limpe a calha de evacuação e a parte inferior da carcaça. Aumente a altura de corte. Verifique se a lâmina está corretamente montada e em bom estado.

Pode-se usar o cortador em inclinações ?

Sim, mas não em inclinações superiores a 20°. Corte lateralmente (nunca subindo ou descendo) para manter o equilíbrio. Tenha cuidado ao mudar de direção.

Como trocar a lâmina do cortador ?

Desligue a alimentação e use luvas de proteção. Segure firmemente a lâmina e desaperte a porca no sentido anti-horário. Retire a lâmina, monte a nova com os gumes cortantes opostos ao eixo, depois aperte a porca firmemente sem forçar demasiado.

MANUAL DE UTILIZADOR SpeediMo 360VC FLYMO

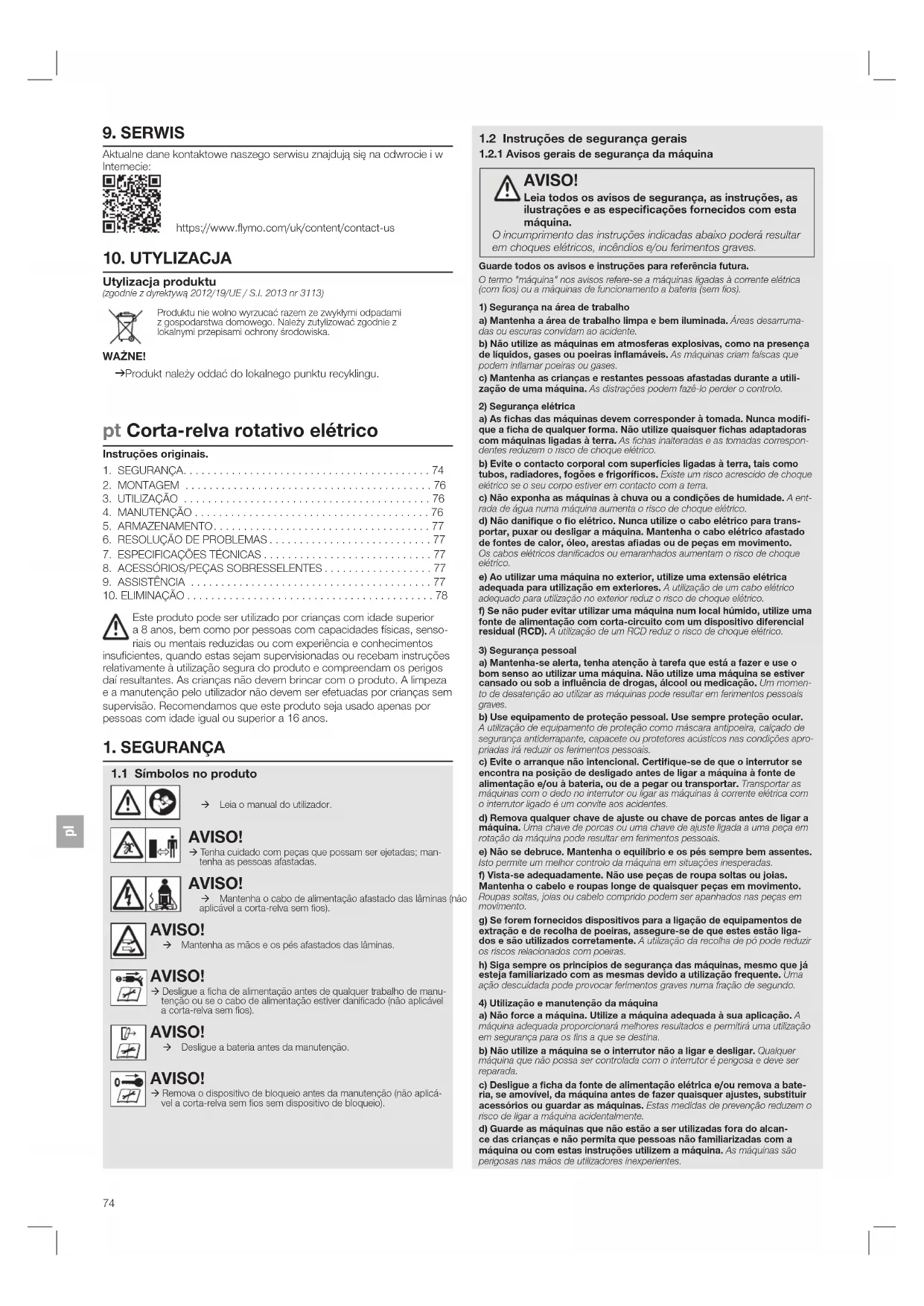

pt Manual do utilizador 74 Corta-relva rotativo elétrico

pt Corta-relva rotativo elétrico

Instruções originais.

1. SEGURANÇA....74
2. MONTAGEM 76
3. UTILIZAÇÃO .....76
4. MANUTENÇÃO 76
5. ARMAZENAMENTO....77
6. RESOLUÇÃO DE PROBLEMAS....77
7. ESPECIFICAÇÕES TÉCNICAS 77
8. ACESSÓRIOS/PEÇAS SOBRESSELENTES ..... 77
9. ASSISTÊNCIA 77
10. ELIMINAÇÃO 78

Este produto pode ser utilizado por crianças com idade superior a 8 anos, bem como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com experiência e conhecimentos

insuficientes, quando estas sejam supervisionadas ou recebam instruções relativamente à utilização segura do produto e compreendam os perigos daí resultantes. As crianças não devem brincar com o produto. A limpeza e a manutenção pelo utilizador não devem ser efetuadas por crianças sem supervisão. Recomendamos que este produto seja usado apenas por pessoas com idade igual ou superior a 16 anos.

1. SEGURANÇA

1.1 Símbolos no produto

→ Leia o manual do utilizador.

AVISO!

→ Tenha cuidado com peças que possam ser ejetadas; mantenha as pessoas afastadas.

AVISO!

→ Mantenha o cabo de alimentação afastado das lâminas (não aplicável a corta-relva sem fios).

AVISO!

→ Mantenha as mãos e os pés afastados das láminas.

AVISO!

→ Desligue a ficha de alimentação antes de qualquer trabalho de manutenção ou se o cabo de alimentação estiver danificado (não aplicável a corta-relva sem fios).

AVISO!

→ Desligue a bateria antes da manutenção.

AVISO!

→ Remova o dispositivo de bloqueio antes da manutenção (não aplicável a corta-relva sem fios sem dispositivo de bloqueio).

1.2 Instruções de segurança gerais

1.2.1 Avisos gerais de segurança da máquina

AVISO!

Leia todos os avisos de segurança, as instruções, as ilustrações e as especificações fornecidos com esta máquina.

O incumprimento das instruções indicadas abaixo poderá resultar em choques elétricos, incêndios e/ou ferimentos graves.

Guarde todos os avisos e instruções para referência futura.

O temo "máquina" nos avisos refere-se a máquinas ligadas à corrente elétrica (com fios) ou a máquinas de funcionamento a bateria (sem fios).

1) Segurança na área de trabalho

a) Mantenha a área de trabalho limpa e bem iluminada. Áreas desarrumadas ou escuras convidam ao acidente.
b) Não utilize as máquinas em atmosferas explosivas, como na presença de líquidos, gases ou poeiras inflamáveis. As máquinas criam faíscas que podem inflamar poeiras ou gases.
c) Mantenha as crianças e restantes pessoas afastadas durante a utilização de uma máquina. As distrações podem fazê-lo perder o controlo.

2) Segurança elétrica

a) As fichas das máquinas devem corresponder à tomada. Nunca modifique a ficha de qualquer forma. Não utilize quaisquer fichas adaptadoras com máquinas ligadas à terra. As fichas inalteradas e as tomadas correspondentes reduzem o risco de choque elétrico.
b) Evite o contacto corporal com superfícies ligadas à terra, tais como tubos, radiadores, fogões e frigoríficos. Existe um risco acrescido de choque elétrico se o seu corpo estiver em contacto com a terra.
c) Não exponha as máquinas à chuva ou a condições de humidade. A entrada de água numa máquina aumenta o risco de choque elétrico.
d) Não danifique o fio elétrico. Nunca utilize o cabo elétrico para transportar, puxar ou desligar a máquina. Mantenha o cabo elétrico afastado de fontes de calor, óleo, arestas afiadas ou de peças em movimento. Os cabos elétricos danificados ou emaranhados aumentam o risco de choque elétrico.
e) Ao utilizar uma máquina no exterior, utilize uma extensão elétrica adequada para utilização em exteriores. A utilização de um cabo elétrico adequado para utilização no exterior reduz o risco de choque elétrico.
f) Se não puder evitar utilizar uma máquina num local húmido, utilize uma fonte de alimentação com corta-circuito com um dispositivo diferencial residual (RCD). A utilização de um RCD reduz o risco de choque elétrico.

3) Segurança pessoal

a) Mantenha-se alerta, tenha atenção à tarefa que está a fazer e use o bom senso ao utilizar uma máquina. Não utilize uma máquina se estiver cansado ou sob a influência de drogas, álcool ou medicação. Um momento de desatenção ao utilizar as máquinas pode resultar em fenimentos pessoais graves.
b) Use equipamento de proteção pessoal. Use sempre proteção ocular. A utilização de equipamento de proteção como máscara antipoeira, calçado de segurança antiderrapante, capacete ou protetores acústicos nas condições apropriadas irá reduzir os ferimentos pessoais.
c) Evite o arranque não Intencional. Certifique-se de que o Interrutor se encontra na posição de desligado antes de ligar a máquina à fonte de alimentação e/ou à bateria, ou de a pegar ou transportar. Transportar as máquinas com o dedo no interrutor ou ligar as máquinas à corrente elétrica com o interrutor ligado é um convite aos acidentes.
d) Remova qualquer chave de ajuste ou chave de porcas antes de ligar a máquina. Uma chave de porcas ou uma chave de ajuste ligada a uma peça em rotação da máquina pode resultar em ferimentos pessoais.
e) Não se debruce. Mantenha o equilíbrio e os pés sempre bem assentes. Isto permite um melhor controlo da máquina em situações inesperadas.
f) Vista-se adequadamente. Não use peças de roupa soltas ou jolas. Mantenha o cabelo e roupas longe de quaisquer peças em movimento. Roupas soltas, joias ou cabelo comprido podem ser apanhados nas peças em movimento.
g) Se forem fornecidos dispositivos para a ligação de equipamentos de extração e de recolha de poelras, assegure-se de que estes estão ligados e são utilizados corretamente. A utilização da recolha de pó pode reduzir os riscos relacionados com poelras.
h) Siga sempre os princípios de segurança das máquinas, mesmo que já esteja familiarizado com as mesmas devido a utilização frequente. Uma ação descuidada pode provocar ferimentos graves numa fração de segundo.

4) Utilização e manutenção da máquina

a) Não force a máquina. Utilize a máquina adequada à sua aplicação. A máquina adequada proporcionará melhores resultados e permitirá uma utilização em segurança para os fins a que se destina.
b) Não utilize a máquina se o interrutor não a ligar e desligar. Qualquer máquina que não possa ser controlada com o interrutor é perigosa e deve ser reparada.
c) Desligue a ficha da fonte de alimentação elétrica e/ou remova a bateria, se amovível, da máquina antes de fazer quaisquer ajustes, substituir acessórios ou guardar as máquinas. Estas medidas de prevenção reduzem o risco de ligar a máquina acidentalmente.
d) Guarde as máquinas que não estão a ser utilizadas fora do alcance das crianças e não permita que pessoas não familiarizadas com a máquina ou com estas instruções utilizem a máquina. As máquinas são perigosas nas mãos de utilizadores inexperientes.

e) Efetue a manutenção das máquinas e dos acessórios. Verifique a existência de bloqueios ou de falhas no alinhamento das peças móveis, danos nas peças e qualquer outra condição que possa afetar o funcionamento da máquina. Se estiver danificada, repare a máquina antes de a utilizar. Muitos acidentes são causados por máquinas com uma manutenção inadequada.

f) Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte com as zonas de corte afiadas e bem mantidas têm menos probabilidades de bloquear e são mais fáceis de controlar.

g) Utilize a máquina, os acessórios e as brocas, etc. de acordo com estas instruções, tendo em consideração as condições de funcionamento e o trabalho a executar. A utilização da máquina para operações diferentes das previstas pode resultar numa situação perigosa.

h) Mantenha os punhos e as superfícies onde se segura secos, limpos e sem óleo nem massa lubrificante. As superfícies onde se segura e os punhos escorregados não permitem um controlo e um manuseamento seguros da máquina em situações inesperadas.

5) Assistência

a) Garanta que a manutenção da sua máquina é efetuada por um técnico de reparações qualificado e que utiliza apenas peças de substituição idênticas. Desta forma, garante a manutenção da segurança da máquina.

1.2.2 Avisos de segurança do corta-relva

a) Não utilize o corta-relva em más condições climáticas, principalmente quando existir risco de ocorrência de relâmpagos. Isto diminui o risco de ser atingido por relâmpagos.

b) Inspezione cuidadosamente a área quanto à existência de vida selvagem no local onde o corta-relva será utilizado. A vida selvagem pode ser ferida pelo corta-relva durante o funcionamento.

c) Inspezione minuciosamente a área onde o corta-relva será utilizado e remova todas as pedras, paus, fios, ossos e outros objetos estranhos. Os objetos projetados podem causar ferimentos pessoais.

d) Antes de utilizar o corta-relva, verifique sempre visualmente se a lâmina e o conjunto da lâmina apresentam sinais de desgaste ou danos. As peças gastas ou danificadas aumentam o risco de ferimentos.

e) Antes da utilização, verifique se o cabo de alimentação e qualquer cabo de extensão apresentam sinais de danos ou desgaste. Não utilize o corta-relva se o cabo elétrico estiver danificado ou gasto. Se o cabo elétrico estiver danificado ou gasto durante a utilização, desligue o corta-relva e não toque no cabo antes de o desligar da alimentação. Um cabo de alimentação ou cabo de extensão danificado pode resultar em choque elétrico, incêndio e/ou fertimentos graves.

f) Verifique frequentemente o coletor de relva quanto à presença de des-gaste ou deterioração. Um coletor de relva gasto ou danificado pode aumentar o risco de ferimentos pessoais.

g) Mantenha as proteções no devido lugar. As proteções devem estar em bom estado de funcionamento e corretamente montadas. Uma proteção solicita, danificada ou a funcionar incorretamente pode resultar em fenimentos pessoais.

h) Mantenha todas as entradas de ar de refrigeração livres de detritos. As entradas de ar obstruídas e os detritos podem resultar em sobreaquecimento ou risco de incêndio.

i) Durante o funcionamento do corta-relva, use sempre calçado antiderrapante e de proteção. Não utilize o corta-relva se estiver descalço ou com sandállas abertas. Isto reduz a possibilidade de ferimentos nos pés devido ao contacto com a lâmina em movimento.

j) Durante a utilização do corta-relva, use sempre calças compridas. A pele exposta aumenta a probabilidade de ferimentos causados por objetos projetados.

k) Não utilize o corta-relva em relva molhada. Caminhe, nunca corra. Isto reduz o risco de escorregamento e queda, que pode resultar em ferimentos pessoais.

I) Não utilize o corta-relva em declives excessivamente íngremes. Isto reduz o risco de perda de controlo, escorregamento e queda, que pode resultar em ferimentos pessoais.

m) Ao trabalhar em declives, certifique-se sempre da colocação dos pés, trabalhe sempre ao longo da face dos declives, nunca para cima ou para baixo, e tenha muito cuidado ao mudar de direção. Isto reduz o risco de perda de controlo, escorregamento e queda, que pode resultar em ferimentos pessoais.

n) Tenha muito cuidado ao fazer marcha-atrás ou ao puxar o corta-relva para si. Preste atenção ao que o rodeia. Isto reduz o risco de tropeçar durante o funcionamento.

o) Mantenha o cabo de alimentação afastado das lâminas de corte. Um cabo de alimentação danificado pode resultar em choque elétrico, incêndio e/ou ferimentos graves.

p) Desligue e remova a ficha da corrente elétrica se o cabo estiver emaranhado ou danificado. Os cabos danificados ou emaranhados podem aumentar o risco de choque elétrico.

a) Não toque nas lâminas nem noutras peças móveis perigosas enquanto estas ainda estiverem em movimento. Isto reduz o risco de ferimentos provocados por peças móveis.

) Quando estiver a remover material encravado ou a limpar o corta-relva, certifique-se de que todos os interrutores estão desligados, bem como o cabo de alimentação. O funcionamento inesperado do corta-relva pode resultar em ferimentos pessoais graves.

1.3 Instruções de segurança adicionais

1.3.1 Finalidade

O corta-relva FLYMO destina-se a cortar relivados em jardins e loteamentos domésticos e privados. O produto não foi concebido para utilização a longo prazo.

PERIGO!

Risco de ferimentos!

→Não utilize o produto para cortar arbustos, sebes, moitas e plantas perenes, para cortar relva e trepadeiras em telhados ou varandas, para esmagar ramos e galhos, e para nivelar irregularidades no solo.

→Não utilize o produto em declives com uma inclinação superior a 20°.

1.3.2 Instruções de segurança elétrica adicionais

PERIGO!

Risco de paragem cardíaca!

Este produto gera um campo eletromagnético durante o funcionamento. Este campo eletromagnético pode afetar a funcionalidade de implantes médicos ativos ou passivos (por exemplo, pacemakers), o que pode resultar em ferimentos graves ou morte.

→Consulte o seu médico e o fabricante do seu implante antes de utilizar este produto.

→Remova a ficha quando não estiver a utilizar o produto.

Cabos

Se forem utilizados cabos de extensão, estes devem estar em conformidade com o corte transversal mínimo na tabela abaixo:

Tensão Comprimento do cabo Corte transversal

220–240 V / 50 Hz Até 20 m 1,5 mm²

220–240 V / 50 Hz 20–50 m 2,5 mm ^2

1. As extensões e os cabos de alimentação estão disponíveis no centro de assistência aprovado local.
2. Utilize apenas cabos de extensão especificamente concebidos para a utilização no exterior e que estejam em conformidade com uma das seguintes especificações:
3. Borracha normal (60245 IEC 53), PVC normal (60227 IEC 53) ou
4. PCP normal (60245 IEC 57).
5. Se o cabo de ligação estiver danificado, a sua substituição deve ser efetuada pelo fabricante, pela respetiva oficina autorizada ou por pessoal qualificado para evitar situações de perigo.

1.3.3 Instruções de segurança pessoal adicionais

PERIGO!

Risco de asfixia!

As peças mais pequenas podem ser engolidas.

→Mantenha as crianças afastadas enquanto monta o produto.

→ Pare a máquina, remova a ficha de alimentação da tomada de parede e aguarde até que todas as pecas móveis parem completamente.

- Se a máquina atingir um objeto estranho:

→ Neste caso, inspecione a máquina para verificar se existem danos e repare-a antes de voltar a ligá-la e utilizá-la.

- Se a máquina começar a vibrar anormalmente:

→ Neste caso, verifique se a máquina apresenta danos, repare ou substitua as peças danificadas e verifique e aperte quaisquer peças soltas.

→ Antes de cortar, verifique se a área a cortar tem objetos escondidos, como ramos, e remova-os. Isto reduz o risco de a ferramenta de corte ficar encravada.

→ Pare a ferramenta de corte se a máquina tiver de ser inclinada para transporte ao atravessar superfícies que não sejam de relva, e quando transportar a máquina para e da área de corte.

→Não incline a máquina quanto ligar o motor.

→Esvazie o coletor de relva antes de guardar.

→ Recomendação: efetue os trabalhos de limpeza e manutenção antes do amazenamento.

→ Efetue a manutenção da máquina regularmente. A manutenção aumenta a vida útil da máquina.

→ Utilize apenas peças sobresselentes aprovadas pela FLYMO. As utilização de peças sobresselentes inadequadas podem causar ferimentos ou danificar a máquina.

→ Não modifique nenhum componente de segurança. A modificação dos componentes de segurança aumenta o risco de ferimentos.

→ Tenha cuidado ao ajustar a máquina. Isto evita que os dedos fiquem presos entre a ferramenta de corte móvel e as partes fixas da máquina. →Deixe sempre a máquina arrefecer antes de a armazenar.

→ Ao efetuar a manutenção na ferramenta de corte, tenha em atenção que a ferramenta de corte pode continuar a mover-se após desligada.

→Recomendação: Use protetores acústicos.
→Perigo de escorregamento:

• em relva molhada
• em declives Ingremes
• durante o transporte

☐ Não sobrecarregue o corta-relva.

|| Tenha cuidado ao retroceder.

2. MONTAGEM

PERIGO!

Risco de ferimentos por corte da lâmina.

Se o produto arrancar inadvertamente, pode causar ferimentos provocados pelas lâminas.

Aguarde até que a lâmina pare. Desligue o produto da fonte de alimentação.

Use luvas de proteção durante a montagem do produto.

2.1 Montar a barra [Fig. A1/A2]:

1. Introduza as barras inferiores nos orifícios na plataforma. ] Prenda com o botão de aletas (Fig. A1).

2. Fixe a barra superior às barras inferiores com o botão de aletas (Fig. A2).

A altura da barra superior é ajustável. As barras podem ser oxadas na posição I ou II, conforme pretendido (Fig. A2).

NOTA: Certilque-se de que as abraçadeiras de cabo são utilizadas para Lixar o cabo à barra.

Fixe o cabo ao gancho de cabo; garanta que o cabo tem folga suficiente. Certifique-se de que os cabos não estão presos ao dobrar e desdobrar as barras superiores. Não deixe cair as barras.

2.2 Montar a caixa de relva [Fig. B1/B2/B3/B4]:

1. Empurre o punho da caixa de relva para o interior das ranhuras da parte superior da caixa, até que este encaixe Irmemente na respetiva posição com um clique (Fig. B1).

2. Ligue as duas partes da caixa de relva e, em seguida, instale a lingueta (Fig. B2).

3. Começando na parte traseira da caixa, instale a cobertura da caixa de relva utilizando os clipes.

Conírme que todos os clipes estão na posição correta (Fig. B3).

1. Fixe a caixa de relva completa no corta-relva (Fig. B4).

a. Eleve a proteção de segurança.

b. Certilique-se de que a calha de descarga está limpa e sem detritos.

c. Instale a caixa de relva totalmente montada nos pontos na traseira da plataforma, conforme ilustrado.

d. Coloque o fecho de segurança na parte superior da caixa de relva.

NOTA: Se não pretender recolher a relva, o corta-relva pode ser utilizado sem a caixa de relva. A proteção de segurança deve estar na posição para baixo.

2.3 Ajustar a altura de corte [Fig. C]:

AVISO!

Risco de ferimentos devido a lâminas rotativas.

As lâminas continuam a rodar durante alguns segundos após a máquina ser desligada. Uma lâmina rotativa pode causar ferimentos.

Aguarde até que a lâmina pare antes de ajustar a altura.

O produto tem cinco alturas de corte disponíveis.

Ajuste a altura de corte movendo a alavanca de ajuste da altura (Fig. C).

NOTA: Recomenda-se uma altura média de corte para a maioria dos relvados.

3. UTILIZAÇÃO

PERIGO!

Risco de ferimentos por corte da lâmina.

Se o produto arrancar inadverticamente, pode causar ferimentos provocados pelas lâminas.

☐ Aguarde até que a lâmina pare.

Desligue o produto da fonte de alimentação.

I Use luvas de proteção durante o ajuste ou o transporte do produto.

3.1 Ligar o corta-relva [Fig. D1/D2]:

PERIGO!

Risco de ferimentos

Risco de ferimentos se o produto não parar quando o utilizador solta a alavanca de arranque.

Não contorne o dispositivo de segurança ou os interrutores.

Por exemplo, não prenda a alavanca de arranque ao punho.

Não efetue quaisquer alterações ao produto que não estejam descritas neste manual.

3.1.1 Arranque

1. Aperte a alavanca de arranque/paragem (Fig. D1) na direção da barra.

2. Mantenha premido o botão de segurança (Fig. D2).

3. Solte o botão de segurança.

Importante!

□ Certifique-se de que a lâmina para de rodar antes de voltar a ligar.

Não ligue e desligue rapidamente.

3.1.2 Paragem

□ Liberte a pressão da alavanca de arranque/paragem.

Janela da caixa de relva cheia:

À medida que a caixa enche, a relva é visível através da janela.

Quando a janela/caixa de relva estiver cheia, esvazie a caixa.

3.2 Como cortar:

1. Comece a cortar o rebordo do relvado mais próximo do ponto de alimentação de forma que o cabo éque posicionado sobre a relva já cortada (Fig. E).

2. Corte duas vezes por semana durante a época de crescimento. O relvado ressente-se se cortar mais de um terço do seu comprimento de uma só vez.

NÃO SOBRECARREGUE O CORTA-RELVA.

Cortar relva comprida e espessa pode provocar a diminuição da velocidade do motor. Ouvirá uma mudança no som do motor. Se a velocidade do motor diminuir, poderá sobrecarregar o corta-relva e, assim, causar danos. Quando cortar relva comprida e espessa, um primeiro corte a uma altura de corte mais alta ajudará a reduzir a carga. Consulte "Ajustar a altura de corte".

4. MANUTENÇÃO

PERIGO!

Risco de ferimentos por corte da lâmina.

Se o produto arrancar inadverticamente, pode causar ferimentos provocados pelas lâminas.

Aguarde até que a lâmina pare.

I Desligue o produto da fonte de alimentação.

J Use luvas de proteção durante a manutenção do produto.

4.1 Recomendações de assistência

O produto está identificado por uma etiqueta de classificação do produto prateada e preta exclusiva.

Recomendamos vivamente que a manutenção do produto seja efetuada pelo menos uma vez por ano, de preferência por um profissional.

4.2 Remover e instalar a lâmina:

AVISO!

Risco de ferimentos devido a arestas alladas.

Manuseie sempre a lâmina com cuidado.

Use luvas de proteção. Nunca utilize mais de 3 espaçadores da altura de corte.

Os espaçadores devem ser instalados apenas entre a lâmina e a ventoinha e NUNCA entre a lâmina e o parafuso.

1. Desligue e aguarde até que a lâmina pare de rodar.

2. Desligue o produto da fonte de alimentação elétrica.

3. Remova ou volte a instalar a lâmina.

4.2.1 Remover a lâmina:

1. Para remover o parafuso da lâmina, segure a lâmina Úrmemente com uma mão com luva e, com uma chave, desaperte o parafuso da lâmina, rodando-o para a esquerda (Fig. F).

2. Remova o parafuso da lâmina, a arruela e a lâmina.

3. Verilque se existem danos e limpe, conforme necessário.

→ Substitua a lâmina de metal após 50 horas de corte ou 2 anos, o que ocorrer primeiro, independentemente do estado da lâmina.

→Se a lâmina estiver rachada ou danificada, substitua-a por uma nova.

4.2.2 Instalar a lâmina:

1. Instale a lâmina no eixo com as respetivas arestas afiadas a apontar para o sentido contrário do eixo.
2. Volte a colocar o parafuso da lâmina através da arruela e da lâmina.
3. Segure firmemente na lâmina com uma mão com luva e aperte bem o parafuso da lâmina com uma chave. Não aperte demasiado.

4.3 Limpar o corta-relva

PERIGO!

Risco de ferimentos!

Risco de ferimentos e risco de danos no produto.

→ Não limpe o produto com água ou com um jato de água (especialmente um jato de água de alta pressão). Isto pode danificar o produto ou permitir que água penetre nos componentes elétricos e causar corrosão ou curto-circuitos.

→Não limpe com produtos químicos, incluindo gasolina ou solventes. Alguns produtos poderão destruir peças em plástico de importância crítica.

AVISO!

Perigo de incêndio devido a ranhuras de fluxo de ar bloqueadas

As aparas de relva deixadas em qualquer uma das admissões de ar ou sob a plataforma podem representar um risco de incêndio.

→As ranhuras de fluxo de ar devem estar sempre limpas.
→ Após receber o corta-relva do fabricante, é muito importante manter a unidade limpa.

1. Desligue o corta-relva da fonte de alimentação elétrica.
2. Remova a relva que se encontra por baixo da plataforma com uma escova.
3. Com uma escova macia, remova as aparas de relva de todas as admissões de ar, da calha de descarga e da caixa de relva.
4. Com uma escova macia, remova as aparas de relva do visor (se equipado).
5. Limpe a superfície do corta-relva com um pano seco.

5. ARMAZENAMENTO

5.1 Armazenar

O produto deve ser armazenado fora do alcance das crianças.

1. Desligue o corta-relva da corrente elétrica.
2. Limpe o corta-relva (consulte a secção 4. MANUTENÇÃO).
3. Os ganchos do cabo devem estar ambos no punho superior. Enrole o cabo em forma de 8.
4. Armazene o corta-relva num local seco, fechado e protegido do gelo.

5.2 Guardar o cabo:

→O cabo elétrico pode ser enrolado à volta dos ganchos para um armazenamento ordenado e seguro.

5.3 Armazenar o corta-relva:

→Armazene num local seco onde o corta-relva esteja protegido contra danos.
→Desaperte os botões de aletas para poder dobrar as barras sobre o produto, garantindo que a barra superior está suportada.

1. Substitua os parafusos, as porcas ou os pernos, se necessário.
2. Limpe cuidadosamente o corta-relva.
3. Certifique-se de que o cabo elétrico é armazenado corretamente para evitar danos.

6. RESOLUÇÃO DE PROBLEMAS

PERIGO!

Risco de ferimentos por corte da lâmina.

Se o produto arrancar inadvertamente, pode causar ferimentos provocados pelas lâminas.

→Aguarde até que a lâmina pare.
→Desligue o produto da fonte de alimentação.
→ Use luvas de proteção durante a resolução de problemas do produto.

6.1 Não funciona:

1. O procedimento de arranque correto está a ser seguido?
   →Consulte "Ligar o corta-relva".
2. A alimentação está ligada?
3. Verifique o fusível da tomada. Substitua se estiver queimado.

6.2 Recolha de relva de pouca qualidade:

1. Desligue da fonte de alimentação elétrica.
2. Limpe o exterior das admissões de ar, a calha de descarga e a parte inferior da plataforma.
3. Ajuste para uma altura de corte superior. Consulte "Ajustar a altura de corte".

6.3 Vibração excessiva:

1. Desligue da fonte de alimentação elétrica.
2. Certifique-se de que lâmina está instalada corretamente.
3. Se a lâmina estiver danificada ou desgastada, substitua por uma nova.

6.4 O corta-relva pesa ao empurrar:

1. Desligue da fonte de alimentação elétrica.
2. Na relva comprida ou em terreno irregular, a altura de corte deve ser superior. Consulte "Ajustar a altura de corte".
3. Verifique se as rodas e os rolos rodam livremente.

NOTA: Para qualquer outra avaria, contacte o serviço de apoio ao cliente da FLYMO. As reparações só podem ser efetuadas pelo serviço de apoio ao cliente da FLYMO ou por distribuidores especializados aprovados pela FLYMO.

7. ESPECIFICAÇÕES TÉCNICAS

Corta-relva elétrico Unidade Value Speedi-Mo 360VC
9676633-xx

Potência nominal W 1500
Tensão máxima V (CA) 230
Frequência de corrente elétrica Hz		50
Velocidade de rotação da lâmina de corte	r/min	3600
Largura de corte	cm	36
Ajuste da altura de corte	mm	20–60
Volume da caixa de relva	l	30
Peso	kg	11,8
Nível de pressão sonora L_PA^11	dB(A)	87
Incerteza k_PA	dB(A)	1,84
Nível de potência sonora L_WA^2x medido/garantido	dB(A)	93 / 96
Vibração da mão/braço a_thw^11	m/s^2	2,3
Incerteza k_thw		1,5

Processo de medição em conformidade com: 1) EN IEC 62841-4-3 2) RL 2000/14/EC/S.I. 2001 N.:1701

NOTA: O valor de emissão de vibrações declarado foi medido de acordo com um procedimento de teste standard e pode ser utilizado para a comparação de uma ferramenta elétrica com outra. Este valor também pode ser usado para a avaliação preliminar da exposição. O valor de emissão de vibrações pode variar durante a utilização efetiva da ferramenta elétrica.

8. ACESSÓRIOS/PEÇAS SOBRESSELENTES

As peças sobresselentes FLYMO estão disponíveis junto do seu distribuidor FLYMO ou através da assistência FLYMO.

→Utilize apenas uma lâmina FLYMO original:

Lâmina sobresselente FLYMO

Como substituição de lâmina romba.

Encontre as informações de contacto atuais relativas ao nosso serviço no verso e online:

Eliminação do produto

(de acordo com a Diretiva 2012/19/UE/S.I. 2013 n.º 3113)

O produto não pode ser eliminado juntamente com os resíduos domésticos nomais. Deve ser eliminado em conformidade com os regulamentos ambientais locais.

IMPORTANTE!

→Elimine o produto através do centro local de recolha de reciclagem.

[e-mail]
