SpeediMo 360VC - Muruniiduk FLYMO - Tasuta kasutusjuhend

Toote tüüp	Elektriline pöörlev niiduk
Bränd	Flymo
Mudel	SpeediMo 360VC
Lõikelaius	36 cm
Reguleeritav lõikekõrgus	20 – 60 mm (5 asendit)
Kogumiskoti maht	30 liitrit
Kaal	11,8 kg
Nimivõimsus	1500 W
Võrgupinge	230 V ~ 50 Hz
Terade pöörlemiskiirus	3600 p/min
Helirõhutase	87 dB(A)
Helivõimsuse tase (mõõdetud/garanteeritud)	93 / 96 dB(A)
Käe/õla vibratsioon	2,3 m/s² (määramatus 1,5)
Terade tüüp	Metallist tera (soovitatav asendamine 50 h või 2 aasta järel)
Varutera	Réf. 590605190 Art. FLY071
Sihtotstarve	Koduaedade muruplatsid, kalded ≤ 20°
Ohutus	Automaatne seiskamine hoova vabastamisel, kaitse pritsmete eest
Toide	Võrguühendus sobiva pikendusjuhtmega (ristlõige 1,5 mm² kuni 20 m, 2,5 mm² kuni 50 m)
Kokkupanek	Kahe asendiga reguleeritav käepide, eemaldatav kogumiskott
Hooldus	Harjaga puhastamine (mitte veega), tera kontroll

Korduma kippuvad küsimused - SpeediMo 360VC FLYMO

Kuidas käivitada niidukit SpeediMo 360VC ?

Vajutage ohutusnuppu, samal ajal tõmmates käivituskangi käepideme poole, seejärel vabastage nupp. Tera hakkab pöörlema. Peatamiseks vabastage kang.

Kuidas reguleerida lõikekõrgust ?

Kasutage kõrguse reguleerimise käepidet, et valida üks 5 asendist (20 kuni 60 mm). Enne reguleerimist oodake, kuni tera on täielikult peatunud.

Mida teha, kui niiduk ei käivitu ?

Kontrollige, et käivitusprotseduur on õige. Kontrollige kaitset pistikus ja vajadusel vahetage see välja. Veenduge, et seade on ühendatud ja pistikupesa töötab.

Kuidas puhastada niidukit ?

Ühendage niiduk vooluvõrgust ja oodake tera täielikku seiskumist. Kasutage pehmet harja, et eemaldada rohi karteri alt, õhuavadest ja rennist. Ärge kunagi kasutage vett ega kõrgsurvepuhastit.

Millal tuleks tera vahetada ?

Vahetage tera iga 50 niitmistunni järel või iga 2 aasta järel, olenevalt sellest, kumb saabub varem. Vahetage see kohe välja, kui see on pragunenud, kahjustatud või nüri.

Kuidas hoiustada niidukit pärast kasutamist ?

Puhastage niiduk põhjalikult, kerige kaabel 8-kujuliselt konksude ümber, murdke käepidemed kokku pärast tiibkruvide lahtikeeramist. Hoidke kuivas, suletud ja külmavabas kohas.

Millist pikendusjuhet kasutada selle niidukiga ?

Kasutage sobiva ristlõikega välispikendusjuhet: 1,5 mm² kuni 20 m pikkusele, 2,5 mm² 20 kuni 50 m pikkusele. Juhe peab olema heas seisukorras.

Mida teha, kui rohu kogumine on halb ?

Ühendage niiduk vooluvõrgust ja puhastage väljavoolurenn ja karteri alumine osa. Suurendage lõikekõrgust. Kontrollige, et tera on õigesti paigaldatud ja heas seisukorras.

Kas niidukit saab kasutada nõlvadel ?

Jah, kuid mitte nõlvadel, mille kalle on üle 20°. Niitke külgsuunas (mitte kunagi üles- või allamäge), et säilitada tasakaal. Olge suunamuutustel ettevaatlik.

Kuidas vahetada niiduki tera ?

Ühendage toide ja kandke kaitsekindaid. Hoidke tera tugevalt kinni ja keerake mutter lahti vastupäeva. Eemaldage tera, paigaldage uus tera nii, et lõikeservad on võlliga vastassuunalised, seejärel pingutage mutter tugevalt ilma üle pingutamata.

KASUTUSJUHEND SpeediMo 360VC FLYMO

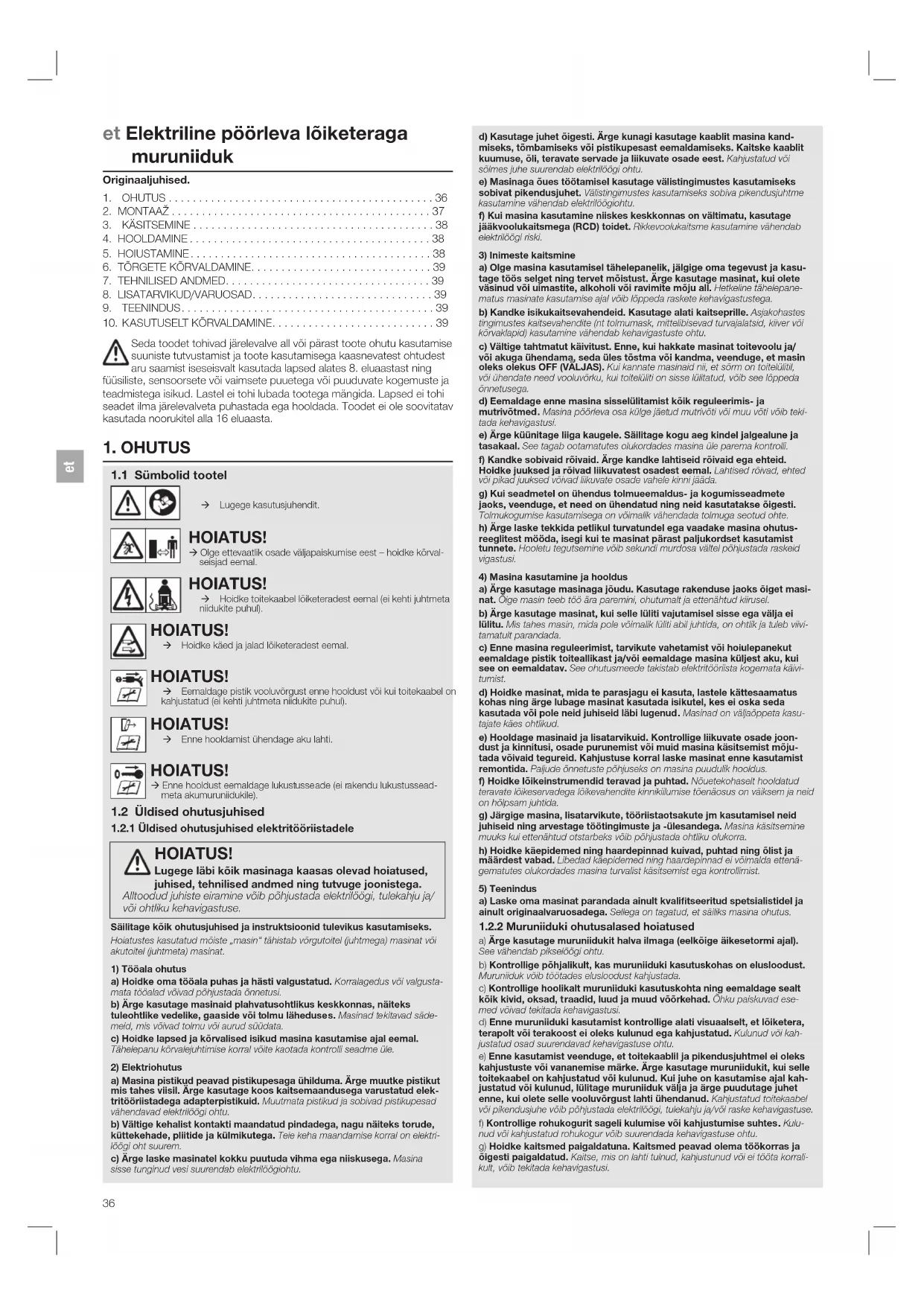

et Kasutusjuhend 36 Elektriline pöörleva löiketeraga muruniiduk

et Elektriline pöörleva lõiketeraga muruniiduk

Originaaljuhised.

1. OHUTUS....36
2. MONTAAŽ 37
3. KÄSITSEMINE 38
4. HOOLDAMINE....38
5. HOIUSTAMINE....38
6. TÖRGETE KÖRVALDAMINE....39
7. TEHNILISED ANDMED....39
8. LISATARVIKUD/VARUOSAD....39
9. TEENINDUS....39
10. KASUTUSELT KÖRVALDAMINE....39

Seda toodet tohivad järelevalve all või pärast toote ohutu kasutamise suuniste tutvustamist ja toote kasutamisega kaasnevatest ohtudest aru saamist iseseisvalt kasutada lapsed alates 8. eluaastast ning füüsiliste, sensoorsete või vaimsete puuetega või puuduvate kogemuste ja teadmistega isikud. Lastel ei tohi lubada tootega mängida. Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada. Toodet ei ole soovitatav kasutada noorukitel alla 16 eluaasta.

1. OHUTUS

1.1 Sümbolid tootel

→ Lugege kasutusjuhendit.

HOIATUS!

→ Olge ettevaatlik osade väljapaiskumise eest – hoidke kõrval-seisjad eemal.

HOIATUS!

→ Hoidke toitekaabel lõiketeradest eemal (ei kehti juhtmeta niidukite puhul).

HOIATUS!

→ Holdke käed ja jalad löiketeradest eemal.

HOIATUS!

→ Eemaldage pistik vooluvörgust enne hooldust või kui toitekaabel on kahjustatud (ei kehti juhtmeta niidukite puhul).

HOIATUS!

→ Enne hooldamist ühendage aku lahti.

HOIATUS!

→ Enne hooldust eemaldage lukustusseade (ei rakendu lukustusseadmeta akumuruniidukile).

1.2 Üldised ohutusjuhised

1.2.1 Üldised ohutusjuhised elektritööriistadele

HOIATUS!

Lugege läbi köik masinaga kaasas olevad hoiatused, juhised, tehnilised andmed ning tutvuge joonistega.

Alltoodud juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/ või ohtliku kehavigastuse.

Säilitage köik ohutusjuhised ja instruktsioonid tulevikus kasutamiseks.

Holatustes kasutatud möiste „masin“ tähistab vörgutoitel (juhtmega) masinat vöi akutoitel (juhtmeta) masinat.

1) Tööala ohutus

a) Holdke oma tööala puhas ja hästi valgustatud. Korraiagedus või valgustamata tööalad võivad põhjustada önnotusi.

b) Ärge kasutage masinaid plahvatusohtlikus keskkonnas, näiteks tuleohtlike vedelike, gaaside või tolmu läheduses. Masinad tekitavad säde-meid, mis võivad tolmu või aurud süüdata.

c) Hoidke lapsed ja kõrvalised isikud masina kasutamise ajal eemal. Tähelepanu kõrvalejuhtimise korral võite kaotada kontrolli seadme üle.

2) Elektriohutus

a) Masina pistikud peavad pistikupesaga ühilduma. Ärge muutke pistikut mis tahes viisil. Ärge kasutage koos kaitsemaandusega varustatud elektritööriistadega adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
b) Vältige kehalist kontakti maandatud pindadega, nagu näiteks torude, küttekehade, pliitide ja külmikutega. Teie keha maandamise korral on elektri- löögi oht suurem.
c) Ärge laske masinatel kokku puutuda vihma ega niiskusega. Masina sisse tunginud vesi suurendab elektrilöögiohtu.

d) Kasutage juhet õigesti. Ärge kunagi kasutage kaablit masina kandmiseks, tömbamiseks või pistikupesast eemaldamiseks. Kaïtske kaablit kuumuse, öli, teravate servade ja liikuvate osade eest. Kahjustatud või sõlmes juhe suurendab elektrilöögi ohtu.

e) Masinaga öues töötamisel kasutage välistingimustes kasutamiseks sobivat pikendusjuhet. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektnlöögiohtu.

f) Kui masina kasutamine niiskes keskkonnas on vältimatu, kasutage jääkvoolukaitsmega (RCD) toidet. Rikkevoolukaitsme kasutamine vähendab elektrilöögi riski.

a) Olge masina kasutamisel tähelepanelik, jälgige oma tegevust ja kasutage töös selget ning tervet möistust. Ärge kasutage masinat, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus masinate kasutamise ajal võib föppeda raskete kehavigastustega.
b) Kandke isikukaitsevahendeid. Kasutage alati kaitseprille. Asjakohastes tingimustes kaitsevahendite (nt tolmumask, mittelibisevad turvajalatsid, kiiver või kõrvaklapid) kasutamine vähendab kehavigastuste ohtu.
c) Vältige tahtmatut käivitust. Enne, kui hakkate masinat toitevoolu ja/ vöi akuga ühendamä, seda üles tõstma vöi kandma, veenduge, et masin oleks olekus OFF (VALJAS). Kui kannate masinaid nil, et sörm on toitelülti, vöi ühendate need vooluvörku, kui toitelülti on sisse lülitatud, vöib see löppeda önnetusega.
d) Eemaldage enne masina sisselülitamist köik reguleerimis- ja mutrivötmed. Masina pöörleva osa külge jäetud mutrivöti vöi muu vöti vöib tekitada kehavigastusi.
e) Ärge kūünitage liiga kaugele. Säilitage kogu aeg kindel jalgealune ja tasakaal. See tagab ootamatutes olukordades masina üle parema kontrolli.

f) Kandke sobivaid röivaid. Ärge kandke lahtiseid röivaid ega ehteid. Hoidke juuksed ja röivad liikuvatest osadest eemal. Lahtised röivad, ehte või pikad juuksed võivad liikuvate osade vahele kinni jääda.

g) Kui seadmetel on ühendus tolmueemaldus- ja kogumisseadmete jaoks, veenduge, et need on ühendatud ning neid kasutatakse öigesti. Tolmukogumise kasutamisega on võimalik vähendada tolmuga seotud ohte.

h) Arge laske tekkida petlikul turvatundel ega vaadake masina ohutusreeglitest mööda, isegi kui te masinat pärast paljukordset kasutamist tunnete. Hooletu tegutsemine vöib sekundi murdosa vältel pöhjustada raskeid vigastusi.

4) Masina kasutamine ja hooldus

a) Årge kasutage masinaga jõudu. Kasutage rakenduse jaoks öiget masinat. Oige masin teeb töö ära paremini, ohutumait ja ettenähtud kilrusel.
b) Ärge kasutage masinat, kui selle lüliti vajutamisel sisse ega välja ei lülitu. Mis tahes masin, mida pole võimalik lüliti abil juhtida, on ohtlik ja tuleb viivi-tamatuit parandada.
c) Enne masina reguleerimist, tarvikute vahetamist või hoiulepanekut eemaldage pistik toiteallikast ja/või eemaldage masina küljest aku, kui see on eemaldatav. See ohutusmeede takistab elektritööriista kogemata käivitumist.
d) Holdke masinat, mida te parasjagu ei kasuta, lastele kättesaamatus kohas ning ärge lubage masinat kasutada isikutel, kes ei oska seda kasutada või pole neid juhiseid läbi lugenud. Masinad on väljaöppeta kasutajate käes ohtikud.
e) Hooldage masinaid ja lisatarvikuid. Kontrollige liikuvate osade joondust ja kinnitusi, osade purunemist või muid masina käsitsemist möjutada võivaid tegureid. Kahjustuse korral laske masinat enne kasutamist remontida. Paljude önnetuste põhjuseks on masina puudulik hooldus.
f) Hoidke lõikeinstrumentid teravad ja puhtad. Nõuetekohaseit hooldatud teravate lõikeservadega lõikevahendite kinnikilumise tõenäosus on välksem ja neid on hõipsam juhtida.
g) Järgige masina, lisatarvikute, tööriistaotsakute jm kasutamisel neid juhiseid ning arvestage töötingimuste ja -ülesandega. Masina käsitsemine muuks kui ettenähtud otstarbeks võib põhjustada ohtliku olukorra.
h) Hoidke käepidemed ning haardepinnad kuivad, puhtad ning ölist ja määrdest vabad. Libedad käepidemed ning haardepinnad ei võimalda ettenägematutes olukordades masina turvalist käsitsemist ega kontrollimist.

5) Teenindus

a) Laske oma masinat parandada ainult kvalifitseeritud spetsialistidel ja ainult originaalvaruosadega. Sellega on tagatud, et säiliks masina ohutus.

1.2.2 Muruniiduki ohutusalased hoiatused

a) Ärge kasutage murunilidukit halva ilmaga (eelkõige äikesetormi ajal). See vähendab pikselõõgi ohtu.
b) Kontrollige põhjalikult, kas muruniiduki kasutuskohas on elusloodust. Muruniiduk võib töötades elusloodust kahjustada.
c) Kontrollige hoollkalt murunilduki kasutuskohta ning eemaldage sealt köik kivid, oksad, traadid, luud ja muud võõrkehad. Õhku paiskuvad ese-med võivad tekitada kehavigastusi.
d) Enne muruniiduki kasutamist kontrollige alati visuaalselt, et löiketera, terapolt või terakoost ei oleks kulunud ega kahjustatud. Kulunud või kahjustatud osad suurendavad kehavigastuse ohtu.
e) Enne kasutamist veenduge, et toitekaabilil ja pikendusjuhtmel ei oleks kahjustuste või vananemise märke. Ärge kasutage muruniidukit, kui selle toitekaabel on kahjustatud või kulunud. Kui juhe on kasutamise ajal kahjustatud või kulunud, lülitage muruniiduk välja ja ärge puudutage juhet enne, kui olete selle vooluvõrgust lahti ühendanud. Kahjustatud toitekaabel või pikendusjuhe võib põhjustada elektniöögi, tulekahu ja/või raske kehavigastuse
1) Kontrollige rohukogurit sageli kulumise või kahjustumise suhtes. Kulunud või kahjustatud rohukogur võib suurendada kehavigastuse ohtu.
g) Hoidke kaitsmed paigaldatuna. Kaitsmed peavad olema töökorras ja öigesti paigaldatud. Kaitse, mis on lahti tulnud, kahjustunud või ei tööta korralikult, võib tekitada kehavigastusi.

h) Hoidke kõik jahutusõhu sisselaskeavad prahist puhtad. Blokeenitud õhu sisselaskeavad ja praht võivad põhjustada ülekuumenemist või tuleohtu.
i) Kandke muruniiduki kasutamisel alati libisemiskindlaid kaitsejalatseid. Ärge kasutage muruniidukit paljajalu ega lahtiste sandaalidega. See vähendab likuva löiketeraga kokkupuutel jalalabade vigastusohtu.
j) Kandke muruniidukiga töötamisel alati pikki pükse. Katmata naha korral suureneb paiskuvatest esemetest tingitud vigastusoht.
k) Muruniidukit ei tohi kasutada märja muru korral. Kõndige, ärge jookske. See vähendab libisemis- ja kukkumisohtu, mis võib lõppeda kehavigastusega.
I) Ärge kasutage muruniidukit liiga järskudel kallakutel. See vähendab kontrolli kaotamise ning libisemis- ja kukkumisohtu, mis võib lõppeda kehavigastusega.
m) Kallakul töötades tagage alati kindel asend, töötage masinaga risti üle kallaku, mitte otse üles või alla, ning olge suuna muutmisel äärmiselt ettevaatlik. See vähendab kontrolli kaotamise ning libisemis- ja kukkumisohtu, mis võib lõppeda kehavigastusega.
n) Tagurdamisel ja muruniiduki enda poole tömbamisel olge väga ette-vaatlik. Olge tähelepanelik oma ümbruse suhtes. See vähendab töötamisel komistamisohtu.
o)Hoidke toitekaabel lõiketeradest eemal. Kahjustatud toitekaabel võib põhjustada elektrilöögi, tulekahju ja/või raske kehavigastuse.
p) Kui kaabel läheb sõlme või saab kahjustada, lülitage masin välja ja eemaldage plastik vooluvõrgust. Sõlmes või kahjustatud kaablid suurendavad oloktrilööqiohtu.
q) Ärge puudutage lõiketerasid ja muid ohtlikke liikuvaid osi, kui need alles liiguvad. See vähendab liikuvate osade põhjustatud vigastusohtu.
r) Kui eemaldate kinnikiilunud materjali või puhastate muruniidukit, veenduge, et köik toitelülitid oleks välja lülitatud ja toitekaabel oleks lahti ühendatud. Muruniiduki ootamatu töölehakkamine välb tekitada raske kehavigastuse.

1.3 Täiendavad ohutusjuhised

1.3.1 Kasutusotstarve

FLYMO muruniiduk on möeldud muru niitmiseks erakoduaedades ja -maatükki-del. Toode ei ole ette nähtud pikaajaliseks kasutamiseks.

OHT!

Kehavigastuse oht!

→Ärge kasutage toodet põösaste, hekkide ja võsa lõikamiseks, ronimistaimede või muru niitmiseks katustel või rõdudel, okste ja okste purustamiseks ning maapinna ebatasasuste silumiseks. →Ärge kasutage seadet kallakutel, mille kalle ületab 20°.

1.3.2 Täiendavad elektriohutusjuhised

OHT!

Südameseiskumise oht!

See toode tekitab töötamise ajal elektromagnetvälja. See elektromagnetväli võib mõjutada aktiivsete või passiivsete meditsiiniliste implantaatide (nt südamestimulaatorite) funktsonaalsust, mis võib põhjustada tõsiseid vigastusi või surma.

→Enne selle toote kasutamist pidage nõu oma arsti ja implantaadi tootjaga.
→Eemaldage pistik, kui te toodet ei kasuta.

Juhtmed

Pikenduskaablite kasutamise puhul peavad need vastama järgnevas tabelis oleva- tele minimaalsetele ristlõigetele:

Pinge Kaabli pikkus Ristlõige

220-240 V / 50 Hz Kuni 20 m 1,5 mm²

220-240 V / 50 Hz 20-50 m 2,5 mm²

1. Toite- ja pikendusjuhtmeid saab meie kohalikust volitatud hoolduskeskusest.
2. Kasutage ainult pikenduskaableid, mis on ette nähtud spetsiaalselt välitingimustes kasutamiseks ja mis vastavad ühele järgnevatest spetsifikatsioonidest:
3. Tavaline kummi (60245 IEC 53), tavaline polüvinüülkloriid - PVC
   (60227 IEC 53) với
   tavaline polükloropreen – PCP (60245 IEC 57).
4. Kui toitejuhe on kahjustunud, tuleb see lasta ohu vältimiseks tootjal, tema hooldusesindusel või samaväärsse kvalifikatsiooniga isikul välja vahetada.

1.3.3 Täiendavad isikliku ohutuse juhised

OHT!

Lämbumisoht!

äiksemaid osi on võimalik kergesti alla neelata.

→Hoidke väikelapsed montaaži ajal eemal.

→ Peatage masin,eemaldage toitejuhe pistikupesast ja oodake, kuni köik liikuvad osad on täielikult seiskunud.
Kui masin põrkab vastu võõrkeha:
→ Sel juhul kontrollige masinat kahjustuste suhtes ja parandage see enne taaskäivitamist ning uuesti kasutamist.
- Kui masin hakkab ebatavaliselt vibreerima:
→ Sel juhul kontrollige masinat kohe kahjustuste suhtes, asendage või parandage kahjustatud osad ning kontrollige ja pingutage kõik lahtised osad.

→ Enne niitmist kontrollige niidetavas piirkonnas peituvaid esemeid (nt oksad) ja eemaldage need. See vähendab löikeseadme kinnikiilumise ohtu.

→ Peatage lõikeseade, kui masin tuleb transportimiseks üles tösta näiteks muude kui rohupindade ületamiseks, samuti masina teisaldamiseks niitmisalale ja sealt ära.

→Kui mootor on sisse lülitatud, ärge kallutage masinat.

→Enne ladustamist tühjendage rohukogur.

→Soovitus: Enne ladustamist teostage puhastus- ja hooldustööd.

→ Hooldage masinat regulaarselt. See pikendab masina eluiga.

→ Kasutage ainult FLYMO heakskiidetud varuosi. Sobimatud varuosad võivad põhjustada vigastusi või kahjustada masinat.

→ Ärge muutke ühtegi ohutuskomponenti. Ohutuskomponentide muutmine suurendab vigastuste ohtu.

→ Olge masina reguleerimisel ettevaatlik. See hoiab ära sörmede sattumise liikuva lõikeseadme ja masina liikumatute osade vahele.

→Enne masina hoiukohta panekut laske sellel alati jahtuda.

→ Lõikeseadme hooldamisel pidage meeles, et lõikeseadet võib ka pärast väljalülitamist liikuda.

→Soovitus: Kasutage körvaklappe.

→Libisemise oht:

- märjal murul,

- järskudel nõlvadel,

- transportimise ajal.

→Ärge koormake muruniidukit üle.

→Olge ettevaatlik tagurpidi liikumisel.

2. MONTAAŽ

OHT!

Lõiketerast tekkivate kehavigastuste oht.

Kui toode kogemata käivitub, võivad lõiketerad inimesi vigastada.

→Oodake, kuni lõiketera peatub.
→Lahutage toode toiteallikast.
→Kandke toote monteerimisel kaitsekindaid.

2.1 Käepideme kokkupanekuks tehke järgmist [joonis A1/A2].

1. Sisestage alumised käepidemed korpuses olevatesse avadesse.

→Kinnitage libliknupuga (joonis A1).

1. Kinnitage ülemine käepide alumise käepideme külge libliknupuga (joonis A2).

Ülemise käepideme körgust saab reguleerida. Käepidemed saab vastavalt soovile fikseerida asendisse I või II (joonis A2).

JÄRGMIST:

Veenduge, et juhtme käepideme külge

kinnitamiseks kasutatakse juhtmeklambreid.

Kinnitage juhe juhtmekonksu külge ja veenduge, et lõtku oleks piisavalt.

Veenduge, et ülemise käepideme üles ja alla pööramisel ei jääks juhtmed kinni. Ärge pillake käepidemeid maha.

2.2 Rohukasti kokkupanek [joonis B1/B2/B3/B4].

1. Lükake rohukasti käepide ülemise rohukasti avadesse, kuni see klöpsatusega paika liigub (joonis B1).
2. Ühendage rohukasti kaks osa omavahel ja seejärel paigaldage keel (joonis B2).
3. Paigaldage rohukasti kate klambrite abil rohukasti külge (alustades rohukasti tagaservast).
   →Veenduge, et köik klambrid asetseksid öigesti (joonis B3).
4. Kinnitage terviklik rohukast muruniiduki külge (joonis B4).
   a. Töstke üles ohutuskaitse.
   b. Veenduge, et väljaviskekanal oleks puhas ja prahivaba.
   c. Paigaldage täielikult kokkupandud rohukast korpuse tagaosas asuvatele punktidele, nagu pildil näidatud.
   d. Asetage ohutusklapp rohukasti peale.

JÄLGIGE JÄRGMIST:

Kui te ei soovi rohtu koguda, saab muru-

niidukit kasutada ilma rohukastita. Ohutuskaitse peab olema alumises asendis.

2.3 Lõikekõrguse reguleerimine [joonis C].

HOIATUS!

Pöörlevatest lõiketeradest tingitud kehavigastuse oht.

Lõiketerad jätkavad pärast masina väljalülitamist mõned sekundid pöörlemist. Pöörlev lõiketera võib põhjustada vigastusi.

→Enne körguse reguleerimist oodake löiketera seiskumist.

Sellel tootel on viis lõikekõrgust.

→Lõikekõrguse reguleerimiseks liigutage kõrguse reguleerimise hooba (joonis C).

JÄLGIGE

JÄRGMIST:

Enamjaolt on soovitatav keskmine

lõikekõrgus.

3. KÄSITSEMINE

OHT!

Lõiketerast tekkivate kehavigastuste oht.

Kui toode kogemata käivitub, võivad lõiketerad inimesi vigastada.

→Oodake, kuni löiketera peatub.
→Lahutage toode toiteallikast.
→Toote reguleerimisel või transportimisel kandke kaitsekindaid.

3.1 Niiduki käivitamine [joonis D1/D2].

OHT!

Kehavigastuse oht

Kui toode käivitushoobade vabastamisel ei seisku, tekib kehavigastuse oht.

→Ärge blokeerige ohutusseadist või -lüliteid.
→Näiteks ärge kinnitage käivitushooba käepideme külge.
→Ärge tehke tootes muudatusi, mida selles juhendis pole kirjeldatud.

3.1.1 Käivitamine

1. Vajutage käivitus- ja seiskamishooba käepideme poole (joonis D1).
2. Vajutage ja hoidke all ohutusnuppu (joonis D2).
3. Vabastage ohutusnupp.

Tähelepanu!

→Veenduge enne toote uuesti sisselülitamist, et löiketera löpetaks pöörlemise.
→Ärge lülitage toodet kiiresti sisse ja välja.

3.1.2 Seiskamine

→Vabastage käivitus- ja seiskamishoob.

Täis rohukasti aken

Rohukasti täitumisel on rohi läbi akna näha.

Kui rohukast on täis, tuleb seda tühjendada.

3.2 Niitmine

1. Alustage niitmist pistikupesale lähimast muruservast, et juhe asetseks juba niidetud murul (joonis E).
2. Niitke kasvuhooajal kaks korda nädalas. Teie muru saab kannatada, kui niidate korraga enam kui kolmandiku selle pikkusest.

ÄRGE KOORMAKE MURUNIIDUKIT ÜLE.

Pika tiheda muru niitmine võib põhjustada mootori pöörlemissageduse langemist. Kuulete, et mootori heli muutub teistsuguseks. Mootori pöörlemissageduse langemisel võite muruniiduki üle koormata, mis võib toodet kahjustada. Pika tiheda muru niitmisel aitab koormust vähendada see, kui määrate alguses kõrgema lõikekõrguse. Vt jaotist „Lõikekõrguse reguleerimine”.

4. HOOLDAMINE

OHT!

Lõiketerast tekkivate kehavigastuste oht.

Kui toode kogemata käivitub, võivad lõiketerad inimesi vigastada.

→Oodake, kuni lõiketera peatub.
→Lahutage toode toiteallikast.
→Kandke toote hooldamisel kaitsekindaid.

4.1 Hooldussoovitused

Teie toode on unikaalselt identifitseeritud höbedase ja musta kasutusvõimsuse tabeli abil.

Soovitame tungivalt toodet hooldada vähemalt iga 12 kuu järel, soovitatavalt peaks seda tegema spetsialist.

4.2 Lõiketera eemaldamine ja paigaldamine

HOIATUS!

Teravatest servadest tingitud kehavigastuse oht.

→Olge lõiketera käsitsemisel alati ettevaatlik.
→Kasutage kaitsekindaid. Ärge kasutage rohkem kui kolme löika-miskörguse vahehoidikut.
→ Seibid tohib paigaldada ainult lõiketera ja ventilaatori vahele, MITTE KUNAGI lõiketera ja poldi vahele.

1. Lülitage välja ja oodake, kuni lõiketera on pöörlemise lõpetanud.
2. Lahutage toode toitevõrgust.
3. Eemaldage või taaspaigaldage lõiketera.

4.2.1 Lõiketera eemaldamine

1. Lõiketera poldi eemaldamiseks hoidke lõiketera kindas käega tugevalt kinni ja keerake polt võtme abil vastupäeva lahti (joonis F).
2. Eemaldage polt, seib ja lõiketera.
3. Kontrollige, kas on kahjustusi ja vajaduse korral puhastage lõiketera.
   → Vahetage metallist lõiketera välja 50 niitmistunni või 2 aasta järel (sõltuvalt sellest, kumb jõuab kätte varem), olenemata seisundist.

→Kui lõiketera on mõranenud või kahjustatud, asendage see uuega.

4.2.2 Lõiketera paigaldamine

1. Kinnitage lõiketera võlli külge nii, et selle teravad servad oleksid suuna-tud võllist eemale.
2. Pange lõiketera polt läbi seibi ja lõiketera tagasi.
3. Hoidke lõiketera kindas käega kindlalt kinni ja keerake lõiketera polt võtme abil tugevalt kinni. Ärge keerake seda liiga tugevalt kinni.

4.3 Niiduki puhastamine

OHT!

Kehavigastuse oht!

Vigastusoht ja toote kahjustamise oht.

→ Ärge kasutage toote puhastamiseks vett ega veejuga (eriti körgsurveveejuga). See võib toodet kahjustada või lasta veel elektnkomponentïdesse tungida ja põhjustada korrosiooni või lühiseid.
→Ärge puhastage kemikaalidega (sh bensiin või lahusti). Mõned kemikaalid võivad hävitada kriitilise tähtsusega plastosi.

HOIATUS!

Blokeeritud öhuavadest tingitud süttimisoht

Öhuvõtuavadesse või korpuse alla jäänud rohulibled võivad muutuda tuleohtlikuks.

→Õhuvoolupilud peavad alati olema puhtad.
→Kui olete muruniiduki tootjalt kätte saanud, hoidke see kindlasti puhtana.

1. Ühendage muruniiduk toitevõrgust lahti.
2. Eemaldage korpuse alla jäänud rohi harjaga.
3. Eemaldage rohulibled pehme harjaga köikidest öhuvõtuavadest, väljaviskekanalist ja rohukastist.
4. Eemaldage rohulibled pehme harjaga läbipaistvast aknast (kui see kuulub varustusse).
5. Pühkige muruniiduki pinda kuiva riidega.

5. HOIUSTAMINE

5.1 Toote hoiustamiseks ettevalmistamine

Toodet tuleb hoida lastele kättesaamatus kohas.

1. Ühendage niiduk vooluvõrgust lahti.
2. Puhastage niiduk (vt 4. HOOLDUS).
3. Kaablikonksud peavad mölemad asuma ülemisel käepidemel. Kerige kaabel numbri 8 kujuliselt.
4. Hoiustage niidukit kuivas ja mittekülmuvas ruumis.

5.2 Juhtme hoiustamine

→ Elektrijuhtme saab mähkida konksude ümber, et tagada mugav ja ohutu hoiustamine.

5.3 Muruniiduki hoiustamine

→ Hoidke muruniidukit kuivas kohas, kus see on kahjustuste eest kaitstud.
→ Keerake libliknupud lahti, et käepidemed toote kohale kokku klappida ning tagada ülemise käepideme toestus.

5.4 Niitmishooaja lõpus

1. Vahetage vajaduse korral poldid, mutrid või kruvid välja.
2. Puhastage muruniiduk põhjalikult.
3. Kahjustuste vältimiseks veenduge, et elektrijuhe oleks öigesti hoiustatud.

6. TÖRGETE KÖRVALDAMINE

OHT!

Lõiketerast tekkivate kehavigastuste oht.

Kui toode kogemata käivitub, võivad lõiketerad inimesi vigastada.

→Oodake, kuni lõiketera peatub.
→Lahutage toode toiteallikast.
→Kandke toote törkeotsingu käigus kaitsekindaid.

6.1 Seade ei tööta

1. Kas järgite öiget käivitustoimingut?
   →Vt jaotist „Muruniiduki käivitamine“.
2. Kas seade on sisse lülitatud?
3. Kontrollige pistikukaitset. Kui see on läbi põlenud, vahetage see välja.

6.2 Vähene rohu kogumine

1. Ühendage toode toitevörgust lahti.
2. Puhastage öhuvõtuavade välisservi, väljaviskekanalit ja korpuse allosa.
3. Suurendage lõikekõrgust. Vt jaotist „Lõikekõrguse reguleerimine".

6.3 Liigne vibratsioon

1. Ühendage toode toitevörgust lahti.
2. Kontrollige, kas lõiketera on õigesti paigaldatud.
3. Kui lõiketera on kahjustatud või kulunud, asendage see uuega.

6.4 Muruniiduki lükkamine muutub raskeks

1. Ühendage toode toitevõrgust lahti.
2. Pika rohu või ebatasase pinna puhul tuleb lõikekõrgust suurendada. Vt jaotist „Lõikekõrguse reguleerimine”.
3. Kontrollige, kas rattad ja rullikud saavad vabalt pöörelda.

JÄLGIGE JÄRGMIST: Muude rikete korral vötke ühendust FLYMO klienditeenindusega. Remonditöld tohib teha ainult FLYMO klienditeenindus või FLYMO heakskiiduga spetsialistidest edasimüüjad.

7. TEHNILISED ANDMED

Elektriline muruniiduk Ühik Väärtus Speedi-Mo 360VC
9676633-xx

Nimivõimsus W 1500
Võrgutoite pinge V (AC) 230
Võrgutoite sagedus	Hz	50
Lõiketera põörlemissagedus	P/min	3600
Niitmislaius	cm	36
Lõikekõrguse seadistus	mm	20-60
Rohukasti maht	l	30
Mass	kg	11,8
Helirõhu tase L_pa^1)	dB (A)	87
Määramatus k_pA	dB (A)	1,84
Helivõimsuse tase L_pA^2t mõõdetud/garanteeritud	dB (A) 93 / 96
Käele mõjuv vibratsioon a_vhw^1)	m/s ^2	2,3
Määramatus k_vhw		1,5

Möctmisprotsess vastab järgmistele nöuetele: 1) EN IEC 62841-4-3 2) RL 2000/14/EÜ / S.I. 2001 nr 1701

JÄLGIGE JÄRGMIST: Esilatud vibratsiooniväärtuse möötmisel on järgitud standardiseeritud testitoiminguid ja seda väärtust saab kasutada ühe elektritööriista vördlemisel teisega. Seda väärtust saab kasutada ka kokkupuute esialgseks. Vibratsiooni heitmeväartus vöib olenevalt elektritööriista tegelikust kasutusviisist erineda.

8. LISATARVIKUD/VARUOSAD

FLYMO varuosasid saate lähimalt FLYMO edasimüüjalt või FLYMO hool-duskeskusest.

→Kasutage ainult FLYMO originaallõiketera

FLYMO asendustera

Vahetustera nüri tera asemele.

Detaili nr:

590605190

Toode FLY071

9. TEENINDUS

Meie teenuse praeguse kontaktteabe leiate tagaküljelt ja veebist:

Toote kasutuselt körvaldamine

(vastavalt direktivile 2012/19/EL/S.I. 2013 nr 3113)

Toodet ei tohi hävitada koos tavaliste olmejäätmetega. Selle utilisoeerimisel tuleb järgida kohalikke keskkonnaceskirju.

TÄHTIS!

→Körvaldage toode kasutuselt kohaliku taaskasutuse kogumisjaama kaudu või selle abil.
