Produkttyp	Elektrischer kabelgebundener Rasenmäher
Marke	Flymo
Modell	Easi Glide 330VX
Schnittbreite	33 cm
Gewicht	8,5 kg
Leistung	1,40 kW
Drehzahl des Messers	4.300 U/min
Stromversorgung	Netz 230 V, 10 A, 250 V AC
Mindestquerschnitt des Kabels	1,00 mm²
Empfohlenes Sicherheitsgerät	Fehlerstromschutzschalter (RCD) 30 mA
Einstellung der Schnitthöhe	Mit Abstandshaltern (3 mitgeliefert)
Auffangbehälter	Fester Behälter
Schalldruckpegel (LpA)	79 dB(A)
Gemessener Schallleistungspegel	89 dB(A)
Garantierter Schallleistungspegel	91 dB(A)
Hand-Arm-Vibration (ah)	< 2,5 m/s²
Messertyp	Rotationsmesser, Referenz EG330 / EG330VX
Wechselintervall des Messers	Alle 50 Stunden oder 2 Jahre
Regelmäßige Wartung	Nach Gebrauch reinigen, Anziehen von Muttern und Schrauben überprüfen
Aufbewahrung	Kühler, trockener Ort, außerhalb der Reichweite von Kindern, vorher 30 Minuten abkühlen lassen
Garantie	Herstellergarantie auf Herstellungsfehler (gemäß Bedingungen)
Ersatzteile	Verwenden Sie Originalteile von Flymo / Husqvarna
EU-Konformität	Richtlinien 2006/42/EG, 2004/108/EG, 2000/14/EG, 2011/EU

Häufig gestellte Fragen - Easi Glide 330VX FLYMO

Wie stelle ich die Schnitthöhe des Rasenmähers Easi Glide 330VX ein?

Verwenden Sie die mitgelieferten Schnitthöhen-Abstandshalter. Ein Abstandshalter ist am Mäher montiert, die anderen beiden befinden sich am Maulschlüssel. Ziehen Sie den Netzstecker, dann passen Sie die Höhe an, indem Sie Abstandshalter hinzufügen oder entfernen, je nach gewünschter Höhe.

Was tun, wenn der Mäher während des Betriebs ungewöhnlich vibriert?

Stoppen Sie den Mäher sofort, ziehen Sie den Stecker und prüfen Sie, ob das Messer beschädigt oder unausgewuchtet ist. Übermäßige Vibrationen können auf ein Problem hinweisen. Ersetzen Sie das Messer bei Bedarf und stellen Sie sicher, dass die Befestigungen fest angezogen sind.

Wie wird das Messer des Rasenmähers ersetzt?

Ziehen Sie den Netzstecker und drehen Sie den Mäher um. Entfernen Sie die Messerschraube, den Abstandshalter und das Laufrad. Montieren Sie ein neues Messer entsprechend der Referenz EG330 oder EG330VX. Bauen Sie die Teile in umgekehrter Reihenfolge wieder ein und ziehen Sie sie fest. Stellen Sie sicher, dass das Messer ausgewuchtet ist.

Kann ich ein Verlängerungskabel mit dem Mäher verwenden?

Ja, aber verwenden Sie ein für den Außenbereich geeignetes Verlängerungskabel mit ausreichendem Querschnitt: 1,0 mm² max. 40 m, 1,5 mm² max. 60 m, 2,5 mm² max. 100 m. Bilden Sie eine Schlaufe in der Nähe der Steckdose und haken Sie diese in die Kabelentlastung ein, um ein versehentliches Trennen zu vermeiden.

Was tun, wenn das Netzkabel beschädigt ist?

Ziehen Sie sofort den Netzstecker. Berühren Sie das beschädigte Kabel nicht. Versuchen Sie nicht, es zu reparieren. Das Kabel muss vom Hersteller, einem autorisierten Techniker oder einer qualifizierten Person ausgetauscht werden, um Gefahren zu vermeiden.

Wie reinige ich den Mäher nach dem Gebrauch?

Ziehen Sie den Netzstecker. Entfernen Sie mit einer Bürste oder einem Tuch Gras und Schmutz vom Gehäuse, Behälter und Messer. Kein Hochdruckwasser verwenden, um Schäden an elektrischen Komponenten zu vermeiden. Lagern Sie den Mäher an einem trockenen Ort.

Warum startet der Mäher nicht?

Überprüfen Sie, ob der Mäher an eine funktionierende Steckdose angeschlossen ist. Stellen Sie sicher, dass der Fehlerstromschutzschalter (RCD) nicht ausgelöst hat. Kontrollieren Sie den Zustand des Netzkabels. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst.

Wie bewahre ich den Mäher nach dem Gebrauch auf?

Lassen Sie den Motor mindestens 30 Minuten abkühlen. Wickeln Sie das Kabel sorgfältig auf, ohne Knoten zu machen. Lagern Sie den Mäher an einem kühlen, trockenen Ort, außerhalb der Reichweite von Kindern. Lassen Sie ihn nicht im Freien stehen.

Wo finde ich Ersatzteile für den Rasenmäher Easi Glide 330VX?

Ersatzteile, insbesondere das Messer (Ref. EG330/EG330VX, Teilenummer 512762990), sind bei autorisierten Husqvarna-Kundendienstzentren erhältlich. Verwenden Sie ausschließlich Originalteile, um die Sicherheit zu gewährleisten.

Deckt die Garantie das Messer des Mähers ab?

Das Messer gilt als normales Verschleißteil und ist in der Regel nicht von der Garantie abgedeckt. Die Garantie deckt Herstellungsfehler ab, jedoch nicht den Verschleiß durch regelmäßige Nutzung oder unsachgemäße Wartung.

BEDIENUNGSANLEITUNG Easi Glide 330VX FLYMO

1. Kabelhalter x2
2. Schraubenschlüssel/Abstreifer
3. Abstandhalter für Schnitthöhe (1 am Rasenmaher befestigt, 2 am Schraubenschlüssel)
4. Bedienungsanweisung

FR-TABLE DES MATIÈRES

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

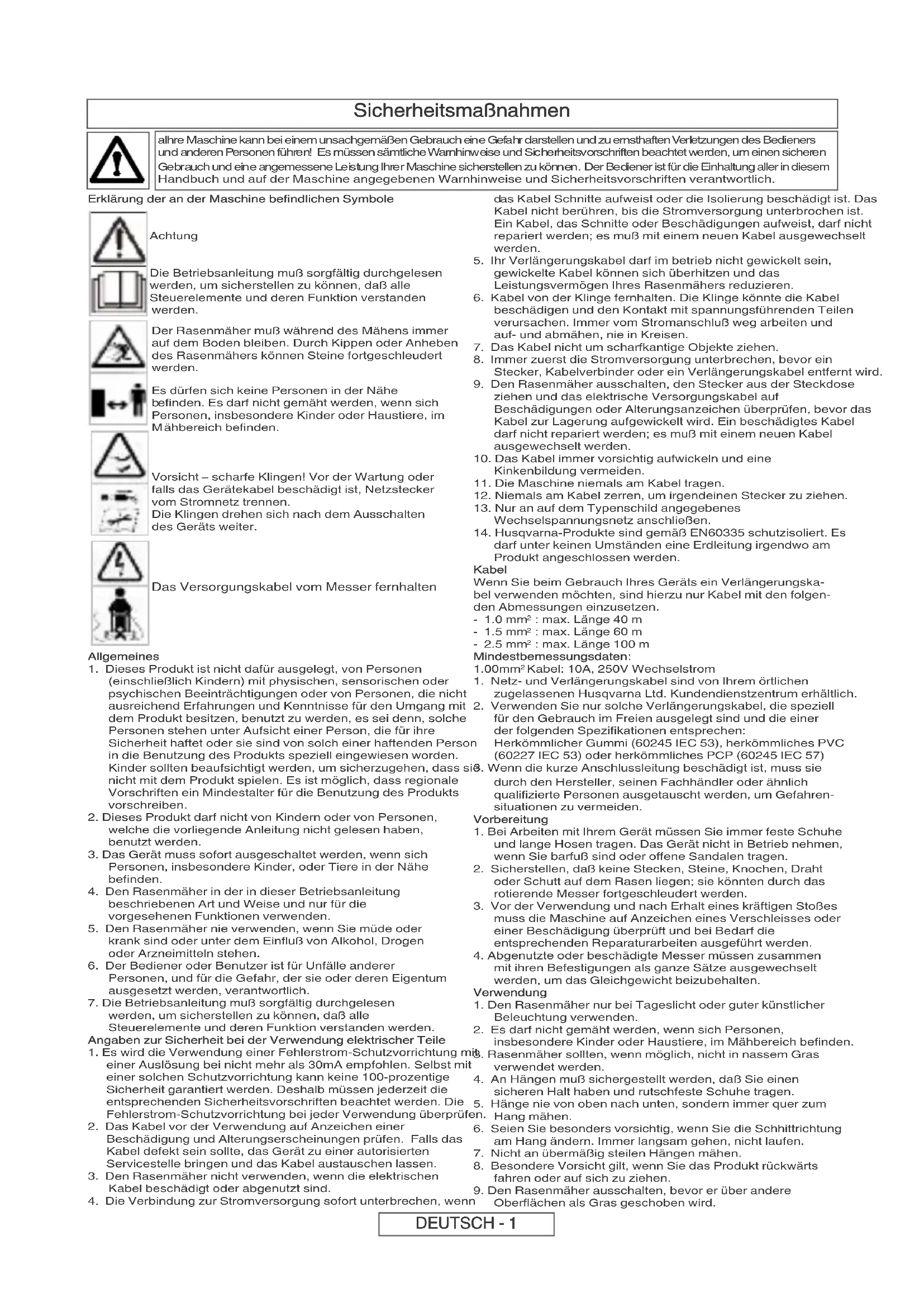

Sicherheitsmaßnahmen

alhre Maschine kan bei eim unsachgemaien Gebrauch eine Gefahr darstellen und zu ersthaften Verletzungen des Bedieners und anderen Personen fuhren! Es mnen samlte Wamhrwee und Sicherheitsvorschriften beachtet werden, um einen sicheren Gebrauch und eine angemessene Leistung ihrer Maschine sanerstellen zu konnen. Der Bediener ist fur die Einhaltung aller in thism Handbuch und auf der Maschine angegebenen Warnhinweise und Sicherheitsvorschriften verantwortlich.

Erklärung der an der Maschine befindlichen Symbole

Achtung

Die Betriebsanleitung muß sorgfältig durchgegeben werden, um sicherstellen zu können, daß alle Steuerelemente und deren Funktion verstanden werden.

Der Rasenmacher muß während des Mahens immer auf dem Boden bleiben. Durch Kippen oder Anheben des Rasenmachers können Steine fortgeschleudert werden.

Es dürfen sich keine Personen in der Nähe befinden. Es dart nicht gemaat werden, wenn sich Personen, insbesondere Kinder oder Haustiere, im Mahbereich befinden.

Vorsicht - scharfe Klingen! Vor der Wartung oder falls das Gerätekabel beschädigt ist, Netzstecker vom Stromnetz trennen. Die Klingen drehen sich nach dem Ausschalten des Geräts weiter.

Das Versorgungskabel vom Messer fernhalten

Allgemeines

1. Dieses Produkt ist nicht dazu ausgelegt, von Personen 1 (einschließlich Kindern) mit physischen, sensorischen oder 1 psychischen Beeinträchtigungen oder von Personen, die nicht ausreichend Erfahrungen und Kenntnisse für den Umgang mit 2 dem Produkt besitzen, benutzt zu werden, es sei dann, solche Personen stehen unter Aufsicht einer Person, die für ihre Sicherheit haftet oder sie sind von solchen haftenden Person in die Benutzung des Produkts speziell eingewiesen worden. Kinder sollen beaufsichtigt werden, um sicherzugehen, dass si nicht mit dem Produkt playen. Es ist möglich, dass regionale Vorschriften ein Mindestalter für die Benutzung des Produkts vorschreiben.
2. Dieses Produkt darf nicht von Kindern oder von Personen, welche die vorliegende Anleitung nicht gelesen haben, benutzt werden.
3. Das Gerät muss sofort ausgeschaltet werden, wenn sich Personen, insbesondere Kinder, oder Tiere in der Nähe befinden.
4. Den Rasenmahr in der in dieser Betriebsanleitung beschrieben Art und Weise und nur für die vorgesehenen Funktionen verwenden.
5. Den Rasenmahr nie verwenden, wenn Sie mude oder krank sind oder unter dem Einflüß von Alkohol, Drogen oder Arzneimitteln stehen.
6. Der Bediener oder Benutzer ist für Unfälle anderer Personen, und für die Gefahr, der sie oder deren Eigentum ausgesetzt werden, verantwortlich.
7. Die Betriebsanleitung muß sorgfältig durchgegeben werden, um sicherstellen zu können, daß alle Steuerelemente und deren Funktion verstanden werden.
   Angaben zur Sicherheit bei der Verwendung elektrischer Teile
8. Es wird die Verwendung einer Fehlerstrom-Schutzvorrichtung mit einer Auslösung bei nicht mehr als 30mA empfohlen. Selfbst mit einer solchen Schutzvorrichtung kann keine 100-prozentige Sicherheit garantiert werden. Deshalb mussen jederzeit die entsprechenden Sicherheitsvorschriften beachtet werden. Die Fehlerstrom-Schutzvorrichtung bei jeder Verwendung überprüft.
9. Das Kabel vor der Verwendung auf Anzeichen einer Beschädigung und Alterungserscheinungen prüfen. Falls das Kabel defekt sein sollte, das Gerät zu einer autorisierten Servicestelle bringen und das Kabel austauschen halten.
10. Den Rasenmaher nicht verwenden, wenn die elektrischen Kabel beschadigt oder abgenutzt sind.
11. Die Verbindung zur Stromversorgung sofort unterbrechen, wenn

das Kabel Schnitte aufweist oder die Isolierung beschädigt ist. Das Kabel nicht berühren, bis die Stromversorgung unterbrochen ist. Ein Kabel, das Schnitte oder Beschädigungen aufweist, damit nicht repariert werden; es muß mit einem neuen Kabel ausgewechselt werden.

1. Iri Verlangerungskabel darf im betrieb nicht gewickelt sein, gewickelte Kapel konnen sich überhitzen und das Leistungsvermögen Ihr's Rasenmahers reduzieren.
2. Kabel von der Klinge fernhalten. Die Klinge konnte die Kabel beschädigend und den Kontakt mit spannungsführenden Teilen verursachten. Immer vom Stromanschuß weg arbeiten und auf- und abmähen, nie in Kreisen.
3. Das Kabel nicht um scharfkantige Objekteziehen.
4. Immer zuerst die Stromversorgung unterbrechen, bevor ein Stecker, Kabelverbinder oder ein Verlängerungskabel entfernt wird.
5. Den Rasenmáher ausschalten, den Stecker aus der Steckdoseziehen und das elektrische Versorgungskabel auf Beschädigungen oder Alterungsanzeichen überprüften, bevor das Kabel zur Lagerung aufgewickelt wird. Ein beschädigtes Kabelarficht nicht repariert werden; es muß mit einem neuen Kabel ausgewechselt werden.
6. Das Kabel immer vorsichtig aufwickeln und eine Kinkenbildung vermeiden.
7. Die Maschine niemals am Kabel tragen.
8. Niemals am Kabel zerren, um irgendegen Stecker zuziehen.
9. Nur an auf dem Typenschild angegebenes Wechselspannungsnetz anschließen.
10. Husqvarna-Produkte sind gemäß EN60335 schutzisoliert. Es darf unter keinen Umständen eine Erdleitung irgendwo am Produkt angeschlossen werden.

Kabel

Wenn Sie beim Gebrauch hiss Gerats ein Verlangerungskabel verwenden möchten, sind hierzu nur Kabel mit den folgenden Abmessungen einzusetzen.

• 1.0 mm²: max. Länge 40 m
• 1.5mm^2 : max. Lange 60 m
• 2.5 mm² : max. Länge 100 m

Mindestbemessungsdaten:

1.00mm^2 Kabel: 10A, 250V Wechselstrom
1. Netz- und Verlängerungskabel sind von ihrerortlichen zugelassenen Husqvarna Ltd. Kundendienstzentrum erhältlich.
2. Verwenden Sie nur solche Verlangerungskabel, die speziell fur den Gebrauch im Freien ausgelegt sind und die einer folgenden Spezifikationen entsprechen: Herkommlicher Gummi (60245 IEC 53), herkommliches PVC (60227 IEC 53) oder herkommliches PCP (60245 IEC 57)
18. Wenn die kurze Anschlussleitung beschädigt ist, muss sie durch den Hersteller, seinen Fachhändler oder ähnlich qualifizierte Personen ausgetauscht werden, um Gefahrenstät situationen zu vermeiden.

Vorbereitung

1. Bei Arbeiten mit ihrer Gerät müssen Sie immer feste Schuhe und lange Hosen tragen. Das Gerät nicht in Betriebnehmen, wenn Sie barfuß sind oder offene Sandalen/TRagen.
2. Sicherstellen, daß keine Stecken, Steine, Knochen, Draht oder Schutt auf dem Rasen liegen; sie konnten durch das rotierende Messer fortgeschleudert werden.
3. Vor der Verwendung und nach Erhalt eines kräftigen Stoßes muss die Maschine auf Anzeichen eines Verschleisses oder einer Beschädigung überprüft und bei Bedarf die entsprechenden Reparaturarbeiten ausgeführrt werden.
4. Abgenutzte oder beschädigte Messer müssen zusammen mit ihren Befestigungen als gemeinschte ausgewechselt werden, um das Gleichgewicht beizubehalten.

Verwendung

1. Den Rasenmahr nur bei Tageslicht oder gutter künstlicher Beleuchtung verwenden.
2. Esarf nicht gemaht werden, wenn sich Personen, insbesondere Kinder oder Haustiere, im Mahbereich befinden.
   Rasenmahr sollenn, wenn mochig, nicht in nassem Gras verwendet werden.
3. An Hängen muß sichergestellt werden, daß Sie einen sicheren Halt haben und rutschfeste Schuhe/TRagen.
4. Hange nie von oben nach unter, sondern immer quer zumogen. Hang mahren.
5. Seien Sie besonderss vorsichtig, wenn Sie die Schhittrichtung am Hang ändern. Immer langsam gehen, nicht laufen.
6. Nicht an übermöbig steilen Hangen mAHen.
7. Besondere Vorsicht gilt, wenn Sie das Produkt rückwärts fahren oder auf sich zuziehen.
8. Den Rasenmacher ausschalten, bevor er über andere. Oberflächen als Gras geschoben wird.

Sicherheitsmaßnahmen

1. Den Rasenmacher nie verwenden, wenn die Schutzvorrichtungen beschädigt sind oder sich nicht an ihrer vorgesehen Stelle befinden.
2. Schalten Sie den Motor gemäß der Bedienungsanleitung ein und achten Sie darauf, dass die Fuß ausreichend welt von der/den Klinge(n) entfernrt sind.
   12 Hände und Fuß nicht unter Drehteile oder in den Bereich von rotierenden Teilen bringen!
3. Den Rasenmäher nicht kippen, wenn der Motor noch lauft, außer beim Starten oder Stoppen. In dieser Falle sollte der Rasenmäher nicht mehr als absolut notwendig gekippt und nur der Teil angehoben werden, der sich weg vom Bediener befindet. Es muß immer sichergestellt werden, daß sich beide Hände in Betriebsposition befinden, bevor der Rasenmáher wieder auf den Boden gestellt wird.
4. Hande nicht in die Naze des Grasauswurfs bringen.
5. Einen Rasenmacher niemals anheben oder tragen, wenn er noch lauft oder noch an die Stromversorgung angeschlossen ist.
6. Den Stecker aus der Steckdoseziehen:
7. bevor Sie die Klinge berühren (gewährleisten, dass die Klinge vollig stillstehen);
8. bevor der Rasenmacher unbeaufsichtigt bleibt;
9. bevor eine Blockierung entfernt wird;
10. bevor der Rasenmacher überprüft oder gereinigt wird oder Arbeiten daran ausgeführrt werden;
11. wenn Sie einen Gegenstand treffen. Der Rasanmäher damit noch wieder verwendet werden, wenn absolut sichergestellt wurde, daß sich der gesamte Rasanmäher in

einem sicheren Betriebszustand befindet;
- wenn der Rasenmäher anfängt, ungewöhnlich stark zu vibrieren. In thisem Falle muß er sofort überprüft werden. Ein übermäßiges Vibrieren kann Verletzungen verursachen.
Wartung und Lagerung
1. Vorsicht: Die Drehklinge(n) nicht berühren!
2. Alle Muttern, Bolzen und Schrauben müssen fest angezogen sein, damit ein richerer Betriebszustand des Rasenmahers gewährleistet ist.
3. Den Grasbehälter regelmöbig auf Verschleib oder Schäden prufen.
4. Abgenutzte oder beschädigte Teile müssen für einen sicheren Zustand ausgewechselt werden.
5. Verwendten Sie nur solche Austauschklingen, Klingenschrauben, Distanzhulsen und Flugelrader, die für diese Produkt spezifiziert sind.
16. Bei der Einstellung des Rasenmahers darauf aufachten, daß Sie ihre Finger nicht zwischen den beweglichen Messern und den feststehenden Teilen der Maschine einklommen.
7 Das Metallmesser nach 50 Betriebsstunden oder nach 2 Jahren, je nachdem, welches eher zutrift, auswechseln - unabhängig von dessen Zustand.
8. Sollete der Keilriemen schleifen, muss das Produkt zur Reparatur an die zuständige Vertragswerkstatt zurückgeführrt werden.
9. An einem kühlen, trockenen Ort, außerhalb der Reichweite von Kindern aufbewahren. Nicht im Freien aufbewahren.
10 Vor der Aufbewährung das Gerät mindestens 30 Minuten abkühlen halten.

Zum Herstellen eines sicheren Anschlusses zwischen dem R asenmahr und dem Verlängerungskabel empfehlen wir Ihnen dringend, das Kabel anhand der folgenden Methode zu verbinden:

1. Verbinden Sie den Stecker des kurzen Anschlusskabels

mit der Anschlussbuchse des Verlägerungskabels.(G1).

1. Bilden Sie eine Schlaufe am Ende des Verlängerungskabels nahe der Anschlussbuchse und sichern Sie diese in der Zugentlastung oben am Schaltkasten. (G2) Dadurch hangt die Anschlussbuchse nach unten. (G3)

Wartungsempfehlungen

• Ihr Produkt ist durch ein silberfarbiges und schwarzes Produkttypenschild gekennzeichnet.

Ihr Gerät sollte mindestens alle 12 Monate gewartet werden; Häufiger, wenn es professionell eingesetzt wird.

Umweltinformation

Husqvarna Ltd stellt seine Produkte unter einem Umweltmanagementsystem (ISO 14001) her. Hierbei werden Fertigungsverfahren angewandt, die es ermögenlichen, Teile auf eine umweltfreundliche Weise (soweit dies durchfuhrbar ist) und unter Berücksichtigung der Wiederverwertung am Ende ihrer Benutzungsdauer herzustellen.

• Die Verpackung ist wiederverwertbar. Kunststoffeile wurden (wo durchführbar) für eine nach Kategorien geordnete Wiederverwertung gekennzeichnet.
• Beim Entsorgen von nicht mehr zu gebrauchenden Produkten muß die Umwelt berücksichtigt werden.
• Falls erforderlich, setzen Sie sichitte mit ihrer ortlichen Behörde in Verbindung. Diese kann Ihnen Einzelheiten zur Entsorgung mitteilen.

Das Symbol auf dem Produkt bzw. auf der Produktverpackung gibt an, dass these Product nicht als Hausmull behandelt werden darf. Zur Entsorgung ist es an einen entsprichenden Recycling-Punkt für elektrische und elektronische Geräte zu bringen. Durch die umweltgerechte Entsorgung these Products tragen Sie dazu bei, potentielle Folgeschäden an der Umwelt und Gesundheitsschäden zu verhindern. Ausfuhrlichere Informationen über das Recycling these Products erhalten Sie auf Wunsch von ihrem Stadt-oder Gemeinderat, den für die Hausmullentsorgung zuständigen Behörden oder dem Geschäft, in dem Sie these Produkt gekauft haben.

Falls sich ein Teil aufgrund eines Herstellungsfehlers innerhalb der Garantiezeit als defekt hersausstehen sollte, wird Husqvarna Ltd. über seine autorisierten Wartungstechniker kosten Los Reparaturbeiten ausfuhren oder Teile auswechseln halten. Dies gilt unter folgenden Voraussetzungen:
a) Der Fehler wird direkt dem autorisierten service center gemeldet.
b) Ein Kaufnachweis kann vorgelegt werden.
c) Der Fehler läbt sich nicht auf einen Mißbrauch, eine Vernachläufigung oder eine falsche Einstellung durch den Benutzer zurückführren.
d) Der Fehler laßt sich nicht auf normale Abnutzung zusammen.
e) Die Maschine wurde nicht von einer von Husqvarna UK Ltd. nicht autorisierten Person gewartet oder repariert, auseinandergenommen oder daran herumgebastellt.
f) Die Maschine wurde nicht vermietet.
g) Die Maschine ist noch Eigentum des ursprünglichen Käufers.
h) Die Maschine wurde nichtkommenziell verwendet.
* These Garantie stellt eine Ergänzung der gesetzlichen Rechten des Kunden dar und schrankt diese auf keine Weise ein. Nachfolgend wird aufgelistet, was nicht unter Garantie fällt

oder wodurch die Garantie ungültig wird. Deshalb ist es unbedingt erforderlich, die in der Bedienungsanleitung angegebenen Anweisungen sorgfältig durchzulesen undigeria zu verstehen, wie die Maschine betrieben und gewartet wird:

Fehler, die nicht von der Garantie gedeckt sind:
Fehler, die dadurch entstanden sind, daß ein anfänglicher Defekt nicht sofort gemeldet wurde.
Fehler, die durch einen plötzlichen Stoß entstanden sind.
Störungen aufgrund eines unsachgemäßigen Gebrauchs der Maschine und Nichtbeachtung der in der Bedienungsanleitung angegebenen Anweisungen und Empfehlungen.
Maschinen, die vermietet werden, werden von dieser Garantie nicht gedeckt.
Folgende Teile werden als Verschleibteile angesehen, deren Nutzungsdauer von einer regelmäßigen Wartung abhängt. Diese Teile fallen normalerweise nicht unter die Garantie: Messer, Netzkabel.
Vorsicht! Alle Garantieansprüche entfallen, wenn Fehler ganz oder teilweise, direkt oder indirect durch den Einbau von Ersatzteilen oder zusätzlichen Teilen verursacht wurden, die nicht von Husqvarna Ltd. hergestellt oder zugelassen wurden. Dasselse be trifft fur modifierte Maschinen zu.

Ersatzteile

Sägeblatt: -EG300, EG300V

Teilenummer: 512762990

Sägeblatt: -EG330, EG330VX

EC KONFORMITÄTSERKLÄRUNG

Husqvarna AB, S-561 82, Huskvarna, Sweden

erklaren in alleiniger Verantwortung, dass das Produkt bzw. die Produkte

Verwendungszweck..... Lawnmower = Rasenmacher

Verwendungszweck der Typen.....EG300,EG300V,EG330,EG330VX

Identifizierung der reihe.Siehe Produkttypenschild

Baujahr. .Siehe Produkttypenschild

die maßgeblichen Anforderungen und Bestimmungen der folgenden EU-Richtlinien erfüllt/erfüllen:

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

beruhend auf den folgenden in der EU harmonisierten, anwendbaren Standards:

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

Der maximale A-bewertete Schalldruckpegel L_pA an der Bedienerposition, gemessen entsprechend EN60335-2-77, ist in der Tabelle aufgefuhrt.

Der maximale, gewichtete Wert a_h für die Hand-/Armerschütterung, gemessen entsprechend EN ISO 20643 anhand eines Musters des/der obigen Produkte(s), ist in der Tabelle aufgeführt.

2000/14/EU: Die Werte der gemessenen Gerauschemission L_WA und der garantierten

Gerauschemission L_WA entsprechen den Tabellenwerten.

Konformitätsbewertungsverfahren.. Annex VI

Prübförde. Intertek, Cleeve Road

Leatherhead, Surrey

KT22 7SB, England

Huskvara 17.01.2013

P. Lameli (CTO)

Inhaber der technischen Unterlagen

Typ	EG300	EG300V	EG330	EG330VX
Schnittbreite (cm)	30	30	33	33
Umdrehungsgeschwindigkeit des Schneidwerks (rpm)	4,300	4,300	4,300	4,300
Leistung ( kW)	1.30	1.35	1.40	1.40
Gemessene Geräuschemission LWA (dB(A))	89	89	89	89
Garantierte Geräuschemission LWA (dB(A))	91	91	91	91
Schalldruck pA (dB(A))	79	79	79	79
Ungewissheit KpA (dB(A))	2.5	2.5	2.5	2.5
Hand-/Armvibration m/s2)	<2.5	<2.5	<2.5	<2.5
Unsicherheit Kah (m/s2)	1.5	1.5	1.5	1.5
Gewicht (Kg)	8.5	8.5	8.5	8.5

Precautions a Prendre

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

f) de machine nicht verhuurd werden;

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

Hällare für tekniska dokument.

Typ	EG300	EG300V	EG330	EG330VX
Klippbredd (cm)	30	30	33	33
Varvital på klippanordning (rpm)	4,300	4,300	4,300	4,300
Effekt (kW)	1.30	1.35	1.40	1.40
Uppmättljudeffekt LWA (dB(A))	89	89	89	89
Garanteradljudeffekt LWA (dB(A))	91	91	91	91
Ljudtryck LpA (dB(A))	79	79	79	79
Osäkerhet KpA (dB(A))	2.5	2.5	2.5	2.5
Hand- / armvibration ah (m/s2)	<2.5	<2.5	<2.5	<2.5
Oviss Ka (m/s2)	1.5	1.5	1.5	1.5
Vikt. (Kg)	8.5	8.5	8.5	8.5

Sikkerhedsregler

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

Maksimalna razina zvučnog tlaka LpA prema krivulji A na položaju rukovatelja, mjerena u skladu s EN60335-2-77, navedena je u tablici.

Maksimalna vrijednost vibracija ruke/nadlaktice a_h izmjerena u skladu s EN ISO 20643 na uzorku proizvoda gore, navedena je u tablici.

2000/14/EC: Vrijednosti izmjerene snage zvuka LWA / Guarnateed Sound Power LWA su u skladu s tabeliranim ciframa.

Postupak za ocjenu sukladnosti..Annex V

Obaviješena ustanova.Intertek, Cleeve Road

Leatherhead, Surrey

KT22 7SB, England

Huskvarna 17.01.2013

P. Lameli

Tehnicki director

Mjesto za Čuvanje tehnicke dokumentacije.

Type	EG300	EG300V	EG330	EG330VX
Širina reza (cm)	30	30	33	33
Brzina rotacije reznog ureμaja (rpm)	4,300	4,300	4,300	4,300
Snaga (kW)	1.30	1.35	1.40	1.40
Izmjerena snaga zvuka LwA (dB(A))	89	89	89	89
Zajamčena snaga zvuka LwA (dB(A))	91	91	91	91
Zvučni tlak LpA (dB(A))	79	79	79	79
Neodredenost KpA(dB(A))	2.5	2.5	2.5	2.5
Vibracije ruke ah (m/s2)	<2.5	<2.5	<2.5	<2.5
Neodredenost Kah (m/s2)	1.5	1.5	1.5	1.5
Težina (Kg)	8.5	8.5	8.5	8.5

Saugumas

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

PernctpaounHHbH Homep.: FLY027

HomepeTani.:511932390

ДeКларачи COOTBETCTBЯ CTaHdapTamЕрoneckoro Coo6шecTBA

Husqvarna AB, S-561 82, Huskvarna, Sweden

3aBnemnoHaNy NcHIOHTeBHyO OTBeTCTBeHHoCTb, YTO n3dJIne (n3deJIny):

MapknpoBka.Lawnmower Ra3oHokocnilka

MapknipobbKa Tnla. .EG300,EG300V,EG330,EG330VX

TnppeKyuero yctpoNCTBa.....CM.3TNKeTKy cTexHnuecknIM DaHHbIMn N3dEJIa

Todn3rOToBLeHnra...Cm.3TNKeTHy C TeXHHueCKHM DaHHbIMN N3dEJIH

COOTBETCTByET Heo6xOaMbIM Tpe6OBaHnM I NOJOKeHNrM CJeDyIOuXn DInpeKTHB EC:

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

MaKcHMaJIbHbI yPOBeHb 3ByKOBOrO daBJIeHNr NO shKaJIe A (LpA) IJr OnepaTopa, n3MepReMbI B COOTBeTCTBn CO cTaHdApTaMn EN60745-2-77 yKa3aH B Ta6JIuCe.

MaKcHMaJIbHOe B3BWeSeHHoe 3HaueHHe Bn6paunn a, Bo3JeNCTByIOoee Ha pyKy nI3MepeHMOe B COOTBeTCTBn CO CTaHApTaMn EN ISO 20643, yKa3aHo Ha o6pa3ue daHHoro(bix) n3-DeJnra(н) nВ Ta6nue.

2000/14/EC: 3NaueHnI3MepeHHo aKycTnueeCKo MouHocTu LwI rapaHTnpOBaHHo aKycTnueeCKo MOuHocTu LwA COOTBeTCTByIOT Ta6JIuHbIM 3HaueHnAM.

PpoeDypa ouenKn COOTBeTCTBna..Annex V

YBeDomJIeMaJ opraHn3aun. Intertek, Cleeve Road

Leatherhead, Surrey

KT22 7SB, England

Huskvarna 17.01.2013

P. Lameli

Texnueckn DnpeKTop

BlaeneueTexnueckoDOKyMeHTaun

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

Maksimalias A svertais skanas spiedena limenis L_pA operadora pozicij, ko mera saskaanar standartu EN 60335-2-77, ir noradits tabula.

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

Nivelul maxim ponderat A de presiune acustica L_pA la nivalul operatorului, masurat conform EN60335-2-77 este dat in tabel.

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

H meyioA-otaoueyn taohn akovotiknc niesoLpO th eon tou xepiotn, no oia uetphneke ouphiwa e to npotuno EN60335-2-77, napouiazetai otov nivaka.

H tui kpaadaoawv akpou xepio / bpaxiova a, n onoiu eptntheke ouphiwva u

EN60335-1, EN60335-2-77, EN62233, EN55014-1, EN61000-3-2, EN61000-3-3

Tabloda belirtilen EN60335-2-77'ye gore operatör konumunda ölcülen(Maximum A aigrlk) ses basinçduzeyi L_pA .

Tabloda belirtilen urunun/urunlerin numumnesi uzerind EN ISO 20643e gore olculmugas maksimum el / kol titresimi agirlikl degerilir.

DEUTSCHLAND Husqvarna Deutschland GmbH,

Julius Hofmann Str. 4, 97469 Gochsheim

Tel: [phone], Fax: [phone]

ÖSTERREICH HUSQVARNA Zentralwerkstätte, Industriezeile 36, 4020 LINZ,

Tel: [phone], Fax: [phone]

SCHWEIZ/SUISSE/SUIZZERA Husqvarna Schweiz AG,

Industriestrasse 10, 5506 Mgenwil

Tel [phone], Fax [phone]
