Tuotetyyppi	Sähköinen ilmatyynyruohonleikkuri
Merkki	Flymo
Malli	SimpliGlide 300
Leikkuuleveys	30 cm
Leikkuukorkeuden säätö	4 asentoa, 10–30 mm
Nimellisteho	1700 W
Syöttöjännite	230 V / 50 Hz
Terän pyörimisnopeus	4200 rpm
Paino	6,7 kg
Äänenpainetaso (LpA)	83 dB(A) (epävarmuus 3,0 dB)
Mitattu/taattu äänitehotaso (LwA)	92 / 93 dB(A) (epävarmuus 1,0 dB)
Käsi-varistärinä (ah)	< 2,5 m/s² (epävarmuus 1,5 m/s²)
Turvalaite	Kaksoisturva (käynnistysvipu ja lukitus)
Virtalähde	Sähköinen johdolla (ulkoinen jatkojohto)
Suositeltu kaapelityyppi	Ulkoinen jatkojohto, minimipoikkipinta 1,0 mm² 40 m asti
Päätoiminto	Nurmikon leikkaus yksityispuutarhoissa
Huolto	Puhdistus käytön jälkeen, ei vettä eikä liuottimia
Säilytys	Pakkaselta suojassa, kuiva, kaksi asentoa (makuuasennossa tai seinää vasten)
Takuu	2 vuotta (valmistaja)
Varaosat	Varaosa terä FLYMO FLY094 (30 cm)

Usein kysytyt kysymykset - SimpliGlide 300 FLYMO

Kuinka koota SimpliGlide 300 -ruohonleikkuri?

Kiinnitä ensin alempi putki runkoon kiinnitysruuveilla. Asenna sitten ylempi putki kohdistamalla reiät ja kiristämällä nupit. Kiinnitä kaapeli mukana tulevilla klipseillä. Irrota aina virtalähde ennen kokoamista ja käytä suojakäsineitä.

Kuinka säätää leikkuukorkeutta?

Irrota terän pultti mukana tulevalla avaimella, poista terä ja välikkeet. Lisää tai poista välikkeitä (enintään 3) terän ja tuulettimen väliin korkeuden säätämiseksi. Asenna terä takaisin ja kiristä pultti. Varmista, että sokka on kunnolla kohdistettu.

Mitä tehdä, jos ruohonleikkuri ei käynnisty?

Tarkista, että verkkokaapeli on kytketty ja ehjä. Jos moottori on tukossa, poista este. Jos turvalaite on lauennut, vapauta käynnistysvipu ja odota muutama minuutti ennen uudelleenkäynnistystä.

Kuinka puhdistaa ruohonleikkuri käytön jälkeen?

Leikkauksen jälkeen kallista ruohonleikkuria varovasti sivulle. Puhdista alusta, terä ja tuuletin pehmeällä harjalla tai kaapimella. Älä käytä vettä tai liuottimia. Pyyhi yläosa kuivalla liinalla.

Kuinka vaihtaa terä?

Irrota virtalähde ja käytä suojakäsineitä. Irrota terän pultti mukana tulevalla avaimella. Poista kulunut terä ja asenna uusi alkuperäinen FLYMO-terä (viite FLY094 30 cm). Asenna välikkeet takaisin ja kiristä pultti kunnolla.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Irrota aina virtalähde ennen huoltoa. Käytä tukevia kenkiä ja pitkiä housuja. Älä leikkaa märällä nurmella. Käytä vikavirtasuojaa (RCD), 30 mA. Pidä lapset ja eläimet etäällä. Älä käytä yli 20° rinteissä.

Kuinka säilyttää ruohonleikkuri talvella?

Puhdista ruohonleikkuri, anna moottorin jäähtyä. Taita putket: paina alempia putkia sisäänpäin, sitten kallista eteen tai taakse haluttuun asentoon. Kiristä nupit ja säilytä kuivassa ja pakkaselta suojatussa paikassa.

Millaista sähköjatkojohtoa käyttää?

Käytä hyväksyttyä ulkojatkojohtoa (tyyppi H05RN-F tai vastaava). Minimipoikkipinta: 1,0 mm² 40 m:lle, 1,5 mm² 60 m:lle, 2,5 mm² 100 m:lle. Avaa jatkojohto aina kokonaan ylikuumenemisen välttämiseksi.

Mitä tehdä, jos tärinää esiintyy normaalista poikkeavasti?

Pysäytä ruohonleikkuri välittömästi ja irrota virtalähde. Tarkasta terä: jos se on vaurioitunut, vääntynyt tai epätasapainossa, vaihda se. Puhdista alusta. Jos ongelma jatkuu, ota yhteys valtuutettuun huoltokeskukseen.

Mikä on takuu ja kuinka sitä käytetään?

Valmistajan 2 vuoden takuu yksityiskäytössä ostopäivästä alkaen. Se kattaa materiaali- ja valmistusvirheet. Aktivoidaksesi takuun, lähetä tuote ostotodistuksen kanssa valtuutettuun huoltokeskukseen. Kuluvat osat (terä) eivät kuulu takuun piiriin.

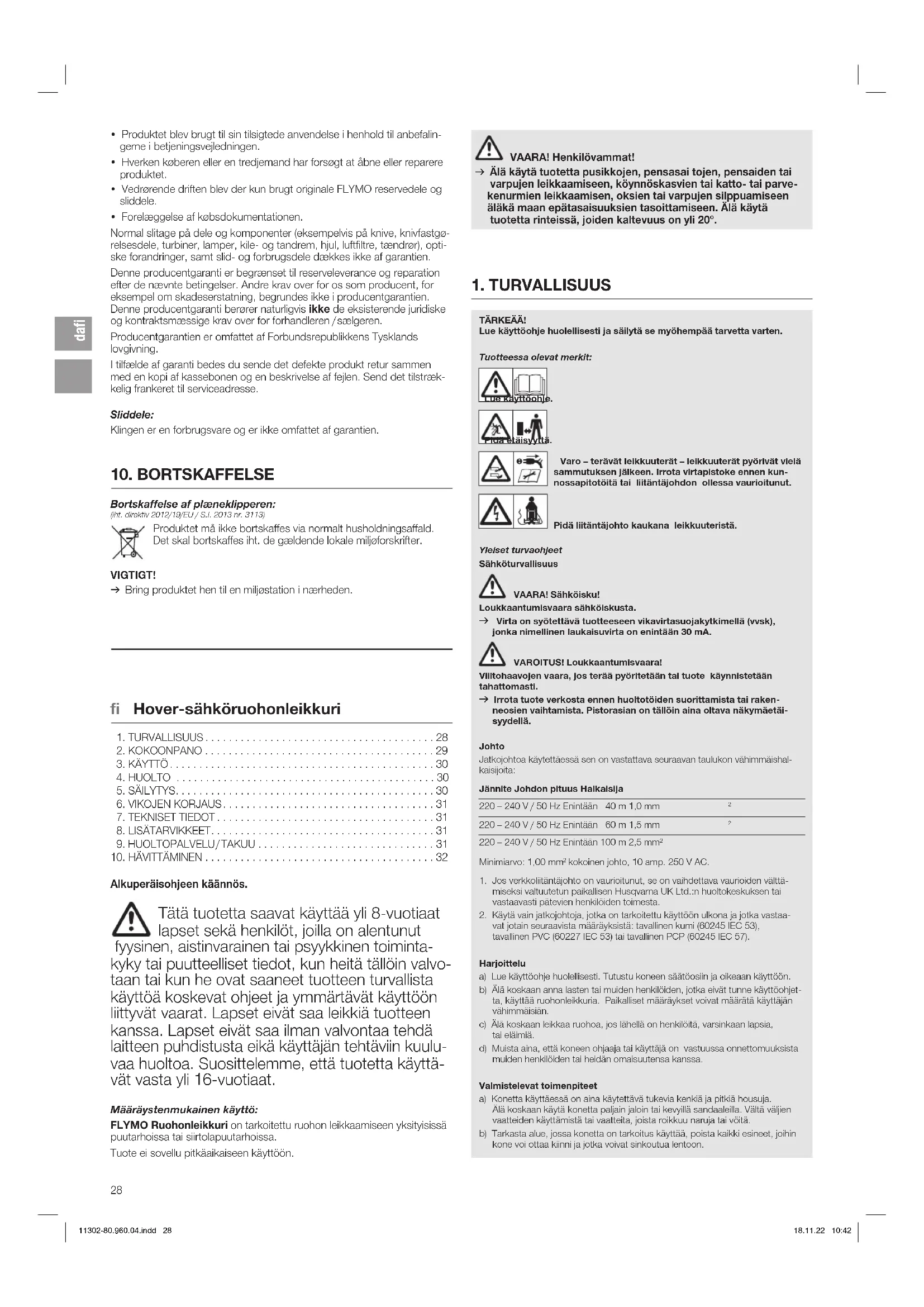

KÄYTTÖOHJE SimpliGlide 300 FLYMO

Hover-sähköruohonleikkuri

no Bruksanvisning

Elektrisk Hover-gressklipper

fi Hover-sähköruohonleikkuri

1. TURVALLISUUS....28
2. KOKOONPANO 29
3. KÄYTTÖ 30
4. HUOLTO 30
5. SÄILYTYS....30
6. VIKOJEN KORJAUS....31
7. TEKNISET TIEDOT....31
8. LISÄTARVIKKEET....31
9. HUOLTOPALVELU/TAKUU 31
10. HÄVITTÄMINEN 32

Alkuperäisohjeen käännös.

Tätä tuotetta saavat käyttää yli 8-vuotiaat lapset sekä henkilöt, joilla on alentunut

fyysinen, aistinvarainen tai psyykkinen toimintakyky tai puutteelliset tiedot, kun heitä tällöin valvotaan tai kun he ovat saaneet tuotteen turvallista käyttöä koskevat ohjeet ja ymmärtävät käyttöön liittyvät vaarat. Lapset eivät saa leikkiä tuotteen kanssa. Lapset eivät saa ilman valvontaa tehdä laitteen puhdistusta eikä käyttäjän tehtäviin kuuluvaa huoltoa. Suosittelemme, että tuotetta käyttävät vasta yli 16-vuotiaat.

Määräystenmukainen käyttö:

FLYMO Ruohonleikkuri on tarkoitettu ruohon leikkaamiseen yksityisissä puutarhoissa tai siirtolapuutarhoissa.

Tuote ei sovellu pitkäaikaiseen käyttöön.

VAARA! Henkilövammat!

→ Älä käytä tuotetta pusikkojen, pensasai tojen, pensaiden tai varpujen leikkaamiseen, köynnöskasvien tai katto- tai parvekenurmien leikkaamisen, oksien tai varpujen silppuamiseen äläkä maan epätasaisuuksien tasoittamiseen. Älä käytä tuotetta rinteissä, joiden kaltevuus on yli 20°.

1. TURVALLISUUS

TÄRKEÄÄ!

Lue käyttöohje huolellisesti ja säilytä se myöhempää tarvetta varten.

Tuotteessa olevat merkit:

Yleiset turvaohjeet

Sähköturvallisuus

VAARA! Sähköisku!

Loukkaantumisvaara sähkölskusta.

→ Virta on syötettävä tuotteeseen vlkavirtasuojakytkimellä (vvsk), jonka nimellinen laukaisuvirta on enintään 30 mA.

VAROITUS! Loukkaantumisvaara!

Villtohaavojen vaara, jos terää pyöritetään tai tuote käynnistetään tahattomasti.

→ Irrota tuote verkosta ennen huoltotöiden suorittamista tai rakenneosien vaihtamista. Pistorasian on tällöin aina oltava näkymäetäisyydellä.

Johto

Jatkojohtoa käytettäessä sen on vastattava seuraavan taulukon vähimmäishalkaisijoita:

Jännite Johdon pituus Halkaisija

220 – 240 V / 50 Hz Enintään	40 m 1,0 mm	^2
220 – 240 V / 50 Hz Enintään	60 m 1,5 mm	^2

220 – 240 V / 50 Hz Enintään 100 m 2,5 mm²

Minimiarvo: 1,00 mm² kokoinen johto, 10 amp. 250 V AC.

1. Jos verkkoliitäntäjohto on vaurioitunut, se on vaihdettava vaurioiden vättämiseksi valtuutetun paikallisen Husqvarna UK Ltd.:n huoltokeskuksen tai vastaavasti pätevien henkilöiden toimesta.
2. Käytä vain jatkojohtoja, jotka on tarkoitettu käyttöön ulkona ja jotka vastaa- vat jotain scouraavista määräyksistä: tavallinen kumi (60245 IEC 53), tavallinen PVC (60227 IEC 53) tai tavallinen PCP (60245 IEC 57).

Harjoittelu

a) Luo käyttöohje huolellisesti. Tutustu koneen säätöosiin ja oikeaan käyttöön.
b) Älä koskaan anna lasten tai muiden henkilöiden, jotka eivät tunne käyttöohjetta, käyttää ruohonleikkuria. Paikalliset määräykset voivat määrätä käyttäjan vähimmäisiän.
c) Älä koskaan leikkaa ruohoa, jos lähellä on henkilöitä, varsinkaan lapsia, tai eläimiä.
d) Muista aina, että koneen ohjaaja tai käyttäjä on vastuussa onnettomuuksista muiden henkilöiden tai heidän omaisuutensa kanssa.

Valmistelevat toimenpiteet

a) Konetta käyttäessä on aina käytettävä tukevia kenkiä ja pitkiä housuja. Älä koskaan käytä konetta paljain jaloin tai kevyillä sandaaleilla. Vältä väljien vaatteidon käyttämistä tai vaatteita, joista roikkuu naruja tai võitä.
b) Tarkasta aluo, jossa konetta on tarkoitus käyttää, poista kaikki osinoet, joihin kone voi ottaa kiinni ja jotka voivat sinkoutua lentoon.

c) Ennen käyttöä on aina suoritettava silmämääräinen tarkastus, että leikkuuterä, kiinnityspultit ja koko leikkausyksikkö ovat kuluneita tai vaurioituneita. Käytetyt tai vaurioituneet leikkuuterät ja kiinnityspultit saa vaihtaa epätasapainon vältämiseksi vain seteittäin. Kuluneet tai vaurioituneet huomautuskylit on vaihdottava.
d) Liitäntä- ja jatkojohtojen vaurioiden tai kulumien merkit on tarkastettava aina ennen käyttöä. Jos johto vaurioituu käytössä, se on välittömästi irrotettava syöttöverkosta. ÄLÄ KOSKE JOHTOON ENNEN KUIN SE ON IRROTETTU. Älä käytä konetta, jos sen johto on kulunut tai vaurioitunut.

Käsittely

a) Leikkaa ruoho vain päivänvalossa tai hyvää valaislusta käyttäen.
b) Vältä mandollisuuksien mukaan laitteen käyttöä märällä ruoholla.
c) Huomioi rinteissä aina tukeva asento.
d) Ohjaa konetta vain kävelynopeudella.
e) Leikkaa ruoho aina rinteessä poikittain, älä koskaan ylös- tai alaspäin.
f) Ole erityisen varovainen, jos muutat rinteessä ajosuuntaa.
g) Älä leikkaa ruohoa erittäin jyrkissä rinteissä.
h) Ole erityisen varovainen, jos käännät ruohonleikkuria tai vedät sitä itseesi pain.
i) Pysäytä leikkuuterä, jos ruohonleikkuria on käännettävä sivulle, kuljetusta varten toiseen paikkaan ja jos ruohonleikkuria siirrelään leikattavalle alueelle tai sieltä pols.
j) Älä koskaan käytä ruohonleikkuria vaurioituneilla suojajärjestelmillä tai suoja- verkoilla tai ilman asennettuja suojajärjestelmiä, esim. törmäyslevyjä ja / tai ruohonkeruujärjestelmiä.
k) Käynnistä tai käytä käynnistyskytkintä varovasti valmistajan ohjeiden mukaan. Varmista jalkojen riittävä etäisyys leikkuuteriin.
I) Moottoria käynnistäessä ruohonleikkuria ei saa kääntää ylös, paitsi jos sitä on nostettava toimintoa varten. Tässä tapauksessa käännä sitä vain niin paljon kuin tarve vaatli ja nosta ainoastaan käyttäjän vastapuoleista päätä ylös.
m) Älä käynnistä moottoria, jos seisot suoraan poistoaukon kohdalla.
n) Älä koskaan vie käsiä tai jalkoja pyörivien osien lähelle tai niiden alle. Pysy aina kaukana poistoaukosta.
o) Älä koskaan nosta tai kanna ruohonleikkuria moottorin käydessä.
p.) Sammuta moottori ja vedä pistoke pistorasiasta. Varmista, että kaikki likkuvat osat ovat pysähtyneet täydellisesti:

• aina kun poistut ruohonleikkurin läheltä
• ennen kuin poistat esteen tai tukkeutuman poistokanavasta
• ennen kuin tarkastat ruohonleikkurin, puhdistat sen tai suoritat huoltotöitä
• jos se on osunut vieraaseen esineeseen. Etsi ruohonleikkurista vauriot ja
  korjaa ne ennen kuin käynnistät sen uudelleen ja työskentelet sen kanssa.

Jos ruohonleikkuri alkaa täristä epätavallisen voimakkaasti, se on tarkastettava välittömästi:

• etsi mahdolliset vauriot
• suorita vaurioituneiden osien vaatimat korjaukset
• huolehdi, että kaikki mutterit, pultit ja ruuvit on kiinnitetty tiukkaan.

Huolto ja säilytys

a) Huolehdi, että kaikki mutterit, pultit ja ruuvit on kiris tetty tiukkaan ja että laite on turvallisessa työtilassa.
b) Tarkasta saännöllisesti ruohonkeruujärjestelmän kuluneisuus ja sen asianmukainen toiminta.
c) Vaihda kuluneet tai vaurioituneet osat turvallisuus syistä.
d) Huomioi, että koneissa, joissa on useampia leikkuuteriä, yhden terän kääntäminen voi aiheuttaa muiden torien pyörimisen.
e) Huomioi konetta säätäessä, ottei sormia jää liikkuvien leikkuuterien tai koneen kiinteiden osien väliin.

f) Anna moottorin jäähtyä ennen kuin asetat koneen varastoon.
g) Varmista leikkuuterää huoltaessa, että myös silloin kun virtalähde on sammutettu, leikkuuterät voivat liikkua.
h) Käytä ainoastaan alkuperäisiä vara- ja lisäosia.

Lisänä olevat turvaohjeet

Sähköturvallisuus

VAARA! Sydämenpysähdys!

Tämä tuote tuottaa käytössä sähkömagneettilsen kentän. Kenttä vol tletyissä olosuhteissa vaikuttaa aktiivisten tai passivisten lääkinnällisten implanttlen tolmintaan. Jotta vakavlin loukkaantumislin tai kuolemaan johtavien tilanteiden vaara voidaan välttää, lääkinnällistä implanttia käyttävlen henkilölden tulsi ennen tuotteen käyttöä kääntyä lääkärinsä ja implantin valmistajan puoleen.

Tarkasta johto ennon käyttöä mahdollisten vaurioiden ja vanhentumisen varalta. Jos johto on vaurioitunut, käänny valtuutetun huoltopalvelun puoleen johdon vaihtoa varlen.

Älä käytä tuotetta, jos sähköjohto on vaurioitunut tai kulunut.

Irrota johto välittömästi sähkönjakelusta, jos jondossa on viltoja tai eristys on vaurioitunut. Koske sähköjohtoon vasta kun sähkönjakelu on katkaistu. Älä korjaa villettyä tai vaurioitunutta johtoa. Vaihda se uutoon.

Jatkojohto on avattava ennen käyttöä. Kokoon rullattu johto voi ylikuumentua ja heikentää ruohonleikkurin tehoa.

Pidä jatkojohto kaukana tuotteesta. Työskentele aina virtalänteestä poispäin ajamalla ruohoa edestakaisin, älä missään tapauksessa aja ympyrää.

Älä vedä johtoa terävien esineiden yli.

Sammuta virransyöttö aina ennen pistokkeen, johdon tai jatkojohdon irrottamista. Sammuta moottori, vedä verkkopistoke irti ja tulki johto vaurioiden ja vanhentumisen varalta ennen kuin kerät att sen kokoon varastointia varten. Älä missään tapauksessa korjaa vaurioitunutta johtoa. Vaihda se uuteen. Käytä vain alkuperäistä varajohtoa.

Kerää johto aina huolellisesti kokoon ja vältä taitoksia.

Älä missään tapauksessa kanna tuotetta johdosta.

Älä irrota pistoketta johdosta vetämällä.

Käytä tuotetta vain tuotteen tyyppikilvessä ilmoitetulla sähköverkon vaihtojännitteellä.

Tuotteemme on eristetty kaksinkertaisesti standardin EN 60335 mukaan.

Älä kytke massoja tuotteen yhteen osaan.

Tarkasta työalue pillossa olevista johdoista.

Älä käytä tuotetta lampien hoitoon tai veden lähellä.

Henkilökohtainen turvallisuus

VAARA! Tukehtumisvaara!

Pienet osat voidaan niellä helposti. Muovipussin vuoksi pienten lasten tukehtumisvaara. Pidä pienet lapset kaukana kokoamisen aikana.

Anna ruohonleikkurin jäähtyä ennen varastointia tai huoltoa vähintään 30 minuuttia.

Jos leikkuuelementti jumittuu, pysäytä tuote ja tarkasta se.

Älä käännä konetta käyttäjän suuntaan.

Älä peruuta.

Ole tarkkana käytön aikana.

Älä koskaan käytä tuotetta räjähöysaltteilla alueilla.

Älä käytä tuotetta väsyneenä, sairaana tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena tai jos olet väsynyt.

Vältä ruohonleikkurin ylikuormitusta.

Käytä käsineitä, liukumattomia kenkiä ja silmäsuojaimia.

Älä käytä tuotetta kosteissa olosuhteissa.

Älä käytä märällä numikolla.

Älä pura konetta toimitustilaa enempää.

Käynnistä ruohonleikkuri vain asennetun kahvan kanssa.

Älä käytä käynnistysvipuja vuorottain.

Käytä kahvoja varovasti,

Turvakatkaisu

Mootton on suojattu turvakatkaisulla, joka aktivoidaan kun terä on jäänyt jumiin tai mootton on ylikuormittunut. Pysäytä tässä tapauksessa tuote ja irrota se sähkönjakelusta. Turvakatkaisu palautetaan vasta, kun päästät irli virtavivusta.

Poista kaikki esteet ja odota muutamia minuutteja, kunnes turvakatkaisu palautetaan ennen kuin jatkat tuotteen käyttöä.

2. KOKOONPANO

RA! Henkilövammat!

bohaavojen vaara, jos tuote käynnistyy vahingossa.

→ Odota, kunnes terä on pysähtynyt, irrota se sähkönjakelusta ja vedä käsineet käteen ennen kuin käsittelet tuotetta.

Alemman työntövarren asennus [ kuva A1 ]:

1. Työnnä alemman työntövarren ① pää kotelon ② kannattimen kiinnittiimeen.
2. Kiinnitä alempi työntövarsi ① koteloon ② työntämällä kiinnitysruuvit ③ painaen työntövarren pään ① ja kotelon ② reikien läpi.
3. Toista toisella puolella.

HUOMAUTUS: Jos työntövarren kiinnityksessä koteloon esiintyy ongelmia kiinnitysruuvin kanssa, vedä kiinnitysruuvi varovasti ulos ja toista yllä maini- tut vaiheet 1–3.

Ylemmän virtakahvan asennus [kuva A2/A3]:

1. Varmista, että ylempi työntövarsi ④ on asetettu oikein ja turvalukitus ⑤ kytkenläkaapissa näyttää ylöspäin.
2. Varmista, että ylempi työntövarsi ④ ja alempi työntövarsi ① ovat kohdistettu oikein toisiinsa.
3. Aseta mutteri työntövarren nuppiin ⑥ (tarvittaessa).
4. Kiinnitä ruuvit ⑧, aluslevyt ⑨ ja työntövarren nupit ⑥ oikeisiin kohtiin työntövarsissa ①/④.
5. Kiinnitä johto ⑨ mukana toimitettujen kiinnittimien ⑩ kanssa työntövarsiin ①/4. Varmista, ettei johto ⑨ jää puristuksiin ylemmän työntövarren ④ ja alemman työntövarren ① väliin.

3. KÄYTTÖ

A! Henkilövammat!

bhaavojen vaara, jos tuote käynnistyy vahingossa.

→ Odota, kunnes terä on pysähtynyt, irrota se sähkönjakelusta ja vedä käsineet käteen ennen kuin säädät tai kuljetat tuotetta.

Ruohonleikkurin kytkentä [kuva 01/02]:

A! Sähköisku!

ioiden välttämiseksi jatkojohdossa pujotettava johtolukitukseen ①.

⑪, jatkojohto ⑪ on

→ Pujota jatkojohto ^11 ennen käyttöä johdonvarmistukseen Ⓐ.

1. Yhdistä naaras-jatkojohdon ⑪ liitin kytkentäkaapin takaosaan ⑫.
2. Tee lenkki jatkojohdolla ⑪, ohjaa lenkki johdonvarmistimeen ① ja kiristä lenkki.
3. Kytke jatkojohto ⑪ 230 V-verkkopistokkeeseen.

Leikkuukorkeuden asetus [kuva 03/04/05]:

HUOMIO! Älä käytä enempää kuin korkeintaan 3 leikkauksen usvälikappaapetta ⑩. Leikkauksen korkeusvälikappaaleet ⑪ on povitettava terän ⑫ ja puhaltimen ⑬ väliin. Älä aseta leikkaukorkeusvälikappaapetta ⑬ terän ⑭ ja teräpultin ⑮ väliin.

1. Terän ruuvin ⑯ irti ruuvaamiseksi pidä tuulettimesta ⑮ kiinni ja irrota terän ruuvi ⑯ mukana toimitetulla ruuviavaimella ⑰.
2. Poista terän pultti ^16 , terä ^14 , leikkuun korkeusvälikap pale ^13 ja puhallin ^15 .
3. Tarkasta vaurioiden varalta ja puhdista tarvittaessa.
4. Aseta puhallin ^15 tuotteeseen. Varmista, että puhallin ^15 on hyvin paikoillaan ja että puhaltimen reikä on kohdistettu kierrereikään.
5. Aseta leikkuun korkeusvälikappaleet (13) puhaltimelle (15). Korkeampi leikkuu – matalampi leikkuun korkeusvälikappale Matalampi leikkuu – korkeampi leikkuun korkeusvälikappale Varmista, että tapit on asetettu reikin.
6. Aseta terä ⑭ D-painetuilla rei'illä välikappaleille ⑮ leikkuukorkeutta varten. Varmista, että tapit ovat kunnolla terän rei'issä.
7. Aseta terän pultti ⑯ terän ⑭ keskellä olevan reiän läpi.
8. Kiristä terän pultti ^16 käsin myötäpäivään.
9. Pidä puhallinta ^15 tiukkaan ja kiristä terän pultti ^16 mukana toimitetulla kiintoavaimella ^17 .

Työasento:

Säätöä ei tarvita työntövarren asettamiseksi työasentoon. Vedä yksinkertaisesti etuasennosta alas tai nosta ala-asennosta ylös, kunnes kahva on mukavimmassa työasennossa.

Ruohonleikkurin käynnistys [kuva 06/07]:

A! Henkilövammat!

kkaantumisvaara, jos tuote ei pysähdy käynnistysvi- vuista irrotettaessa.

→ Älä ohita turvajärjestelmiä tai kytkintä. Älä esimerkiksi kiinnitä käynnistysvipuja kahvaan.

Käynnistys:

Tuote on varustettu kahden käden turvajärjestelmällä (käynnistysvipu ⑱ ja turvalukitus ⑤), joka estää tuotteen tahattoman päällekytkennän.

Laitteessa on kaksi käynnistysvipua ⑱. Jompaa kumpaa niistä on käytet- tävä käynnistykseen.

1. Paina turvalukitusta ⑤ yhdellä kädellä ja vedä käynnistysvipua ⑯ toisellakädellä. Ruohonleikkuri käynnistyy.
2. Päästä turvalukituksesta ⑤ irti.
   Estääksesi, että yksi rengas leikkaa ruohoon ja ruohonjäänteiden poistamiseksi, käännä ruohonleikkuria hieman. Kun ruohonleikkuri on saavuttanut täyden nopeutensa, laske se kevyesti alas ruoholle.

Pysäytys:

→ Vapauta käynnistysvipu ⑱. Ruohonleikkuri pysähtyy.

Vinkkejä ruohonleikkurin käyttöön [ kuva 08 ]:

Leikkaa ruoho kasvuaikana kaksi kertaa viikossa. Nurmi kärsii, jos se leikataan lyhyemmäksi yhdellä kerralla kuin kolmannekseen sen pituudesta.

Parhaimman tuloksen saat leikatessa ensin numen ulkokulmasta myötäpäivään.

Aloita leikkuu numen lähimmästä kulmasta virtaläh teeseen. Näin johto jää nurmen leikatulle alueelle.

Parhaimpaa leikkuutulosta varten leikkaa suorina linjoina ruohonleikkurin kaistaleiden mennessä päällekäin noin 8 – 10 cm.

Älä ylikuormita ruohonleikkuria. Pitkän paksun nurmen leikkaaminen voi aiheuttaa moottorin nopeuden hidas tumisen ja kuulet muutoksen moottorin äänessä. Jos moottorin nopeus hidastuu, ruohonleikkurin ylikuormittuminen on mahdollista, mikä voi aiheuttaa vaurioita. Kun ensimmäisen kerran leikkaat pitkää paksua nurmea leikkuun korkeusasetuksella, sen asettaminen korkeammaksi pienentää kuormitusta. Katso kohta Leikkuukorkeuden asetus.

4. HUOLTO

RA! Henkilövammat!

tohaavojen vaara, jos tuote käynnistyy vahingossa.

→ Odota, kunnes terä on pysähtynyt, irrota tuote sähkönjakelusta ja vedä käsineet käteen ennen kuin aloitat tuotteen huollon.

Ruohonleikkurinpuhdistaminen:

RA! Henkilövammat!

Lokkaantumisvaara ja tuotteen vaurioitumisriski.

→ Älä puhdista tuotetta vedellä tai vesisuihkulla (varsinkaan painepesurinvesisuihkulla).
→ Älä puhdista kemikaaleilla, bensiinillä tai liuotinaineilla. Tämä voi tuhota tärkeitä muoviosia.

Tuuletusrakojen on oltava aina puhtaita.

Ruohonleikkurin alapuolen puhdistaminen [ kuva M1 ]:

Alapuoli on helpointa puhdistaa suoraan ruohonleikkuun jälkeen.

1. Aseta ruohonleikkuri varovasti kyljelleen.
2. Puhdista alapuoli ⑲ poistamalla ruohonjäänteet ruuviavaimella tai kaapimella ⑰.
3. Puhdista terä ⑭ ja tuuletin ⑮ pehmeällä harjalla (älä käytä teräviä esineitä).

Ruohonleikkurin yläpuolen puhdistaminen [ kuva M2 ]:

1. Puhdista yläpuoli kuivalla liinalla.
2. Puhdista ilmastointiraot ^20 pehmeällä harjalla (älä käytä teräviä esineitä).

5. SÄILYTYS

Käytöstä poistaminen

Tuote on säilytettävä lasten ulottumattomissa.

1. Irrota tuote sähkönjakelusta.
2. Puhdista ruohonleikkuri (katso 4. HUOLTO).
3. Säilytä ruohonleikkuri kuivassa, suljetussa ja pakkaselta suojatussa paikassa.

Varastointiasennot:

Ruohonleikkuri voidaan varastoida kahdessa asennossa:

- Makaava varastointiasento [ kuva S4 ]

- Varastointiasento seinälle [ kuva S5 ]

HUOMAUTUS: Ripusta ruohonleikkuri aina seinälle pidikkeeseen varastoitaessa alemman työntövarren ① poikkipuomista.

Työntövarren taittaminen [kuva S1/S2/S3/S4/S5]:

1. Nosta työntövarsia ①/④ noin 5 cm ja pidä niitä kyseisessä asennossa.
2. Lukituksen vapauttamiseksi paina alempaa työntövartta ① molemmin puolin samanaikaisesti sisään päin.
3. Makaava varastointiasento: Käännä työntövarsia ①/④ eteen. Tai:

Varastointiasento seinälle: Käännä työntövarret ①/④ taakse.

1. Vapauta työntövarren nupit ⑥ ja käännä ylempää työntövartta ④. Varmista, että johto ei jää ylemmän ja alemman työntövarren välin.

6. VIKOJEN KORJAUS

VAARA! Henkilövammat!

Viikohaavojen vaara, jos tuote käynnistyy vahingossa.

→ Odota, kunnes terä on pysähtynyt, irrota tuote sähkönjakelusta ja vedä käsineet käteen ennen kuin korjaat tuotteen virheen.

Terän vaihtaminen:

VAARA! Henkilövammat!

Väikohaavojen vaara, jos terä pyörii vaurioituneena, vääntyneenä, epätasapainossa tai taittuneilla leikkuureunoilla.

→ Älä käytä ruohonleikkuria vaurioituneella tai vääntyneellä terällä, epätasapainossa olevalla terällä tai taittuneilla leikkuureunoilla.

→ Älä teroita terää.

FLYMO-varaosat on saatavilla FLYMO-jälleenmyyjältäsi tai FLYMO-huollosta.

Käytä ainoastaan alkuperäistä FLYMO-terää:

FLYMO-vaihtoterä mallille 30 cm:

Viitenro FLY094 Osanro 529370590

FLYMO-vaihtoterä mallille 33 cm:

Viitenro FLY095 Osanro 529370790

FLYMO-vaihtoterä mallille 36 cm:

Viitenro FLY096 Osanro 529370890

→ Vaihda terä (katso 3. KÄYTTÖ Leikkuukorkeuden asetus).

Ongelma Mahdollinen syy Korjaus

Ruohonleikkuri ei käynnisty Verkkojohto on irti tai vaurioitunut. → Yhdistä verkkojtohto tai vaihda se tarvittaessa.
	Moottori on jumissa. → Poista este.
Moottori on jumissa ja pitää ääntä	Moottori on jumissa. → Poista este.
	Leikkuukorkeus on liian matala.	→ Säädä leikkuukorkeus suuremmaksi.
Kovat äänet, ruohonleikkuri kolisee	Moottorin, kiinnityksen tai ruohonleikkurinkotelon ruuvit ovat löystyneet.	→ Anna valtuutetun jälleenmyyjänkiristää ruuvit.
Ruohonleikkuri käy epätasalsesti tai tärisee volmakkaast!	Terä on vauriolitunut / kulunut tai terän pidike on löystynyt.	→ Valhda terä.
	Terä on erittäin likainen. → Puhdista ruohonleikkuri (katso 4, HUOLTO).Jos ongelmaa ei näin saada poistettua, vaihda terä.
Nurml ei ole lelkattu silstist!	Terä on tylsä tai vaurioitunut.	→ Vaihda terä.
	Leikkuukorkeus on liian matala.	→ Säädä leikkuukorkeus suuremmaksi.
Huono veto	Ruohonleikkuri on likainen.	→ Puhdista ruohonleikkurin alapuoli.
	Leikkuukorkeus on liian matala.	→ Säädä leikkuukorkeus suuremmaksi.
	Tuuletin on vaurioitunut. →	Tarkasta tuuletin ja vaihda se.
	Jos veto on edelleen huono, käänny valtuutetun paikallisen huoltokeskuksenpuoleen.

Muissa häiriötapauksissa ota yhteyttä Husqvarna UK Ltd.:n asiakaspalveluun. Korjaukset on annettava Husqvarna UK Ltd.:n huoltopalvelun tai FLYMOn valtuuttaman eritylsen jälleenmyyjän suoritettavaksi.

1. TEKNISET TIEDOT

Hover-sähkõruohonleikkuri	Yksikkõ	Arvo9704825-xx(30 cm)	Arvo9704828-xx(33 cm)	Arvo9704829-xx(36 cm)
Nlmellisteho	W	1700	1700	1800
Verkkojännite	V	230	230	230
Verkkotaajuus	Hz	50	50	50

Hover-sähköruohonleikkuri	Ykslkkö	Arvo9704825-xx(30 cm)	Arvo9704828-xx(33 cm)	Arvo9704829-xx(36 cm)
Terän pyörimisnopeus	1/min	4200	4200	4200
Leikkuuleveys	cm	30	33	36
Leikkuukorkeuden säätö(4 asentoa)	mm	10 – 30	10 – 30	10 – 30
Palno	kg	6,7	6,7	6,9
Äänenpalnetaso L_p^1) Epävarmuus k_p	dB (A)	833,0	833,0	803,0
Äänltehotaso L_w^2) :mitattu /taattuEpävarmuus k_w	dB (A)	92 / 931,0	91 / 910,3	91 / 932,0
Käsiin kohdistuva tärinä a_v^1) Epävarmuus k_v	m/s ^2	< 2,51,5	< 2,51,5	< 2,51,5

Mittausmenetelmä: ^11 EN 60335-2-77 ^22 RL 2000/14/EC/S.I. 2001 No.1701

HUOMAUTUS: Ilmoitettu tärinäpäästöarvo mitattiin määräysten mukaisen tarkastusmenetelmän mukalsesti ja slitä voldaan käyttää vertailussa muiden sähkötyökalujen kanssa. Tätä arvoa voldaan käyttää myös altistumlsen

väliaikaiseen arviointiin. Tärinäpäästöarvo voi vaihdella sähkötyökalun todellisen käytön alkana.

Käänny tarvittaessa huoltoviranomaisten puoleen, jotta laite liitetään ainoastaan syöttöön, jonka impedanssi on korkeintaan 0,354 Ω.

Tämä sallittu järjestelmän enimmäisimpedanssi käyttäjän syötön liitäntäpisteissä vastaa SimpliGlide-testausarvoa 300V.

8. LISÄTARVIKKEET

FLYMO-vahtoterä mallille30 cm	Valhtoterä tylsälle terälle.	Viltenro FLY094Osanro 529370590
FLYMO-vahtoterä mallille33 cm	Vaihtoterä tylsälle terälle.	Viitenro FLY095Osanro 529370790
FLYMO-vahtoterä mallille36 cm	Vaihtoterä tylsälle terälle.	Viitenro FLY096Osanro 529370890

9. HUOLTOPALVELU/TAKUU

Huoltopalvelu:

Ota yhteyttä takasivulla olevaan osoitteeseen.

Takuuilmoitus:

Jos kyseessä on takuuvaatimus, palvelusta ei peritä maksua.

Husqvarna UK Ltd. antaa kaikille uusille FLYMO-tuotteille kahden (2) vuoden takuun jälleenmyyjältä ostettuna ensimmäisestä ostopäivästä alkaen, jos tuotteita on käyletty ainoastaan yksityisessä käytössä. Tämä valmistajan takuu ei koske jälkimarkkinoilta ostettuja tuotteita. Tämä takuu koskee kaikkia tuotteen oleellisia puutteita, jotka johtuvat todistettavasti materiaali-tai tuotantovirheistä. Takuun puitteissa asiakkaalle toimitetaan toimiva, korvaava tuote tai meille lähetetty viallinen tuote korjataan maksutta. Pidätämme oikeuden valita jommankumman näistä vaihtoehdoista. Palvelua koskevat seuraavat ehdot:

• Tuotetta on käyletty sille määriteltyyn käyttötarkoitukseen käyttöohjeiden mukaisesti.
• Ostaja tai kolmas osapuoli ei ole yrittänyt avata tai korjata tuotetta.
• Käytössä on käytetty ainoastaan alkuperäisiä FLYMOn vara- ja kuluvia osia.
• Ostokuitin esittäminen.

Osien ja komponenttien tavallinen kuluminen (esimerkiksi terissä, terien kiinnityksissä, turbineissa, lampuissa, kiila- ja hammashihnoissa, pyörissä, ilmansuodattimissa, sytytystulpissa), optiset muutokset sekä kuluvat osat ja tarvikkeet eivät kuulu takuun piriin.

Tämä valmistajan takuu rajoittuu korvaavaan toimitukseen ja korjaukseen edellä mainituilla edellytyksillä. Meilä valmistajana vastaan esitelyt muut vaatimukset, kuten vahingonkorvaukset, eivät ole perustelluja valmistajan takuun osalta. Tämä valmistajan takuu ei vaikuta tietenkään likkeen/jälleenmyyjän voimassa oleviin lakisääteisiin ja sopimuksellisin takuuvaatimuksiin.

Valmistajan takuu noudattaa Saksan liittotasavallan lakeja.

Takuutapauksissa lähetä viallinen tuote yhdessä ostotositteen kopion ja virhekuvauksen kanssa postimaksu maksettuna kääntöpuolella olevaan huolto-osoitteeseen.

Kuluvat osat:

Terä on kuluva osa eikä se sisälly takuun piiriin.

10. HÄVITTÄMINEN

Ruohonleikkurin hävittäminen:

(direktiivin 2012/19/EU / S.I. 2013 nro 3113 mukaan)

Tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Se on hävitettävä voimassa olevien paikallisten ympäristön-suojelumääräysten mukaisesti.

TÄRKEÄÄ!

→ Hävitä tuote paikallisen kierrätyskeskuksen kautta.

no Elektrisk Hover-gressklipper

1. SIKKERHET 32
2. MONTASJE 33
3. BETJENING 33
4. VEDLIKEHOLD....34
5. LAGRING....34
6. UTBEDRE FEIL....34
7. TEKNISKE DATA 35
8. TILBEH∅R 35
9. SERVICE/GARANTI 35
10. AVFALLSHÄNDTERING 35

OHT! Kehavigastuste oht!

Ärge söitke tagurpidi.

Tera on kulutarvik ja ei kuulu garantii alla.

10. KASUTUSELT KÖRVALDAMINE
